Как сделать теплый пол от отопления: секреты и хитрости

Краткое содержание

  • 1 Принципы технологии подключения теплого пола к системе отопления
  • 2 Материалы для устройства теплого водяного пола
  • 3 Трубы
  • 4 Коллектор
  • 5 Теплоизоляционная подложка
  • 6 Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления
  • 7 Схемы подключения теплого пола в зависимости от конструкционных особенностей
  • 8 Преимущества и недостатки теплого пола от существующего отопления
  • 9 Видео: Монтаж однотрубной системы отопления с теплыми полами

Владельцы загородных домов не всегда знают, как сделать теплый пол от отопления. Самостоятельно произвести монтаж системы и ее подключение очень просто, если знать несколько нюансов.

Подключение водного теплого пола к системе отопления

Принципы технологии подключения теплого пола к системе отопления

Установка теплого пола от существующей системы отопления осуществляется на основании следующих принципов:

  • к существующим радиаторам нужно произвести подключение коллекторного узла;
  • температуру теплоносителя необходимо уменьшить как минимум до +55°С;
  • устанавливаемая конструкция должна отличаться нормативным давлением, которое не превышает 8-9 атм.

Подключение водяного теплого пола к существующей системе автономного водяного отопления

Также в перечень подготовительных работ включается расчет всех рабочих параметров теплого водяного пола, которые зависят от характеристик существующей отопительной системы. Она может быть однотрубной или двухтрубной.

Последний тип характеризуется наличием двух трубопроводов. Один предназначен для подачи горячей жидкости, а другой – для отвода остывшего теплоносителя обратно к котлу для нагрева.

Однотрубная отопительная система отличается наличием одного трубопровода, по которому циркулирует вода. Поэтому теплый пол подключают к ней по принципу еще одного радиатора. Его устанавливают после отопительного прибора, что позволяет без дополнительных приспособлений снизить температуру теплоносителя.

Также нужно учитывать – невозможно добиться эффективного функционирования теплого пола при наличии гравитационного принципа перемещения жидкости. При переходе теплоносителя из трубопровода большого диаметра к меньшему, теплоноситель не сможет преодолеть образовавшееся гидравлическое сопротивление.

Материалы для устройства теплого водяного пола

Теплый пол от отопления устанавливается при помощи нескольких важных элементов, к качеству которых предъявляются высокие требования.

Устройство водяного теплого пола от отопления

Трубы

Для обеспечения эффективного функционирования водяного теплого пола рекомендуется использовать трубы диаметром 2 см. Предпочтительный материал – полиэтилен или металл. При использовании последнего варианта для трубопроводов применяется многослойная конструкция, а поверхность элементов покрывается специальным антикоррозийным слоем.

Характеристика труб Рехау для теплых полов

Полиэтилен как материал более предпочтителен. Он не подвержен электрохимической коррозии, что не скажешь о металле. Также полиэтиленовые трубы легче установить. Они продаются в бухтах большого объема, что позволяет произвести монтаж целого водяного контура одним элементом. Основной материал для закрепления трубопроводов – пластиковые стяжки или специальные профили, которые устанавливаются при помощи дюбелей.

Структура трубы SANEXT для теплого пола

Монтаж контура производится по выбранной схеме. Если материал труб – полиэтилен, тогда радиус витка не должен быть меньше пяти его диаметров. Если слишком сильно изогнуть контур, образуются заломы. В этом месте материал больше всего подвержен разрушению в процессе длительной эксплуатации.

Коллектор

Коллектор предназначен для регулировки работы теплого водяного пола. При выборе конкретной модели нужно обращать внимание на наличие необходимого количества выходов для подключения всех элементов системы.

Строение коллектора теплого пола

Самый дешевый коллектор оснащен только запорными клапанами. В такой модели не предусмотрена возможность регулировки рабочих параметров, что делает теплый пол не всегда эффективным.

Более дорогие варианты оснащены дополнительными клапанами. Они позволяют производить регулировку работы теплого пола, когда это необходимо.

Также существуют модели, которые оснащены сервоприводами и предварительными смесителями. Первый дополнительный элемент обеспечивает полную автоматизацию, а второй – позволяет провести регулировку температуры подаваемого в теплый пол теплоносителя.

Коллектор монтируется в специальный ящик (материал – оцинкованная сталь), который соответствует его размеру. Его установка производится на определенной высоте, чтобы была возможность подвести к нему все необходимые трубопроводы.


[ads-mob-1][ads-pc-1]

Теплоизоляционная подложка

Укладка трубопроводов происходит на подготовленное основание, которое формируют  с применением специальных теплоизоляционных подложек. Используют такие варианты:

  • с фольгированным покрытием. Используется такой теплоизоляционный материал как пенофол. Данную подложку можно применять, когда нет необходимости в качественном утеплении перекрытия;
    Укладка фольгированной подложки под теплый пол
  • пенополистирольные плиты. Для повышения долговечности используется полимерный материал в качестве покрытия. Они могут оснащаться разметкой или специальными бобышками. В таком случае укладка трубопроводов водяного отопления будет осуществляться очень легко и быстро;
    Пенополистирольные плиты для водяного теплого пола
  • минераловатный утеплитель. Применяется в случаях, когда под конструкцией размещается неотапливаемое помещение или грунт. Данный теплоизоляционный материал должен устанавливаться с учетом нормативных требований к толщине и сопротивлению к теплопередаче.
    Разновидности минераловатного утеплителя для теплого пола

Схема подключения водяного теплого пола в зависимости от конфигурации существующего отопления

Подключение теплого пола к отопительным приборам происходит несколькими способами, в зависимости от конфигурации существующей системы:

  • однотрубная схема. Подключение подачи контура с циркулирующим теплоносителем происходит после циркуляционного насоса, а обратки – после. Регулировка работы системы осуществляется при помощи установленного коллектора или шарового крана;
    Однотрубная система водяного отопления
  • двухтрубная схема. Когда произведена укладка водяного теплого пола, производится его подключение к подающему и обратному трубопроводу существующего отопления. Управление работой осуществляется при помощи двух шаровых кранов;
    Двухтрубная система водяного отопления
  • схема подключения без циркуляционного насоса. Установка данной системы возможна, но нет гарантии ее нормального функционирования и эффективности. Учитывая сложности монтажа, намного проще применение первого или второго варианта. Для функционирования теплого пола производится подключение подачи в начале комнаты, а обратки – в конце. Также важно обеспечить необходимый уровень уклона при монтаже трубопроводов.
    Схема подключения однотрубной и двухтрубной системы отопления без циркуляционного насоса

Схемы подключения теплого пола в зависимости от конструкционных особенностей

Система из трубопроводов с циркулирующим теплоносителем подключается к существующим отопительным приборам с применением следующих схем:

Устройство системы водяного теплого пола

  • нерегулированная. Для функционирования конструкции применяется циркуляционный насос небольшой мощности. Учитывая такую особенность, длина контура не должна превышать 70 м. Его диаметр составляет 16 мм, что обеспечивает пропускную способность 5-10 л/мин. Такая схема не отличается эффективностью, поскольку отсутствует возможность контроля ее рабочих параметров;
  • применение балансирующей регулировки. В составе схемы присутствует специальный кран. Он позволяет понизить до необходимого уровня скорость потока жидкости. Таким образом можно регулировать температуру теплого водяного пола;
    Устройство трехходового термостатического смесительного клапана
  • использование трехходового клапана. Применяется специальное термочувствительное устройство. Оно позволяет повысить эффективность напольного отопления, поскольку в системе температура регулируется автоматически. Трехходовой кран устанавливают в точке с самой высокой температурой. Если будет наблюдаться снижение эффективности отопления, ее можно понизить до оптимального уровня;
  • внедрение смесительного узла. В данном случае производится монтаж балансирующего клапана или расходометра. Последний регулирует уровень расхода тепловой энергии, что обеспечивает необходимую степень отопления. Также существует вариант, когда устанавливается автоклапан. С его помощью можно стабилизировать перепад рабочего давления и получить в результате требуемое количество тепла.

Преимущества и недостатки теплого пола от существующего отопления

Устройство водяного теплого пола по данной схеме имеет несколько преимуществ:

  • оптимальный и равномерный прогрев всей поверхности пола, который достигается внедрением в конструкцию дополнительных устройств регулировки;
    Схема подключения водного теплого пола к центральной системе через отдельный ввод
  • создание комфортной среды в помещении. Все тепло концентрируется снизу, а холодный воздух размещается у потолка. Такая схема считается более комфортной для любого человека;
  • для устройства все элементов используется материал, который не поддается коррозии и разрушению на протяжении длительного периода времени при соблюдении всех правил монтажа;
  • при установке теплого водяного пола снижается движение воздушных масс в помещении, что уменьшает количество пыли. Это положительно сказывается на организме людей, которые страдают от аллергии;
  • используя один источник для напольного и обычного отопления можно существенно сэкономить на монтаже и количестве дополнительных агрегатов для их нормального функционирования;

Недостатком данной конструктивной схемы считается невозможность ее применения в многоэтажных домах с централизованным отоплением. Также могут возникнуть некоторые трудности во время монтажа всех элементов. Но если учитывать все рекомендации, сделать это не так сложно.

[ads-pc-2][ads-mob-2]

Видео: Монтаж однотрубной системы отопления с теплыми полами

Сергей

[email protected]

| + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

9 схем подключения с инструкциями

Содержание:

  1. Нормативы и ограничения
  2. Как подключить к центральному отоплению
  3. Подключение от радиатора
  4. Как подключить к котлу
  5. Схема с трехходовым клапаном
  6. Двухходовой клапан
  7. Схема подключения через насосно-смесительный узел
  8. Схема с терморегулирующим комплектом для одной петли
  9. Как подключить к однотрубной разводке
  10. Схема с узлом подмеса
  11. Гидравлический разделитель

С каждым годом тёплые полы набирают популярность, особенно это касается частных домов.

Грамотно сделанное подключение нагревательных полов к отоплению и соблюдение правил по их эксплуатации, позволяет выгодно совмещать два этих источника обогрева. Узнайте так же как подключить теплый пол к батареи центрального отопления в квартире.

Нормативы и ограничения

Основная особенность водяных тёплых полов — они не являются высокотемпературными. Согласно нормативам, нагрев теплоносителя в данной системе не должен превышать 55 градусов. Но на практике, стандартом считается от 35 до 45 градусов.

Стоит заметить, что температура жидкости  циркулирующей по трубам, отличается от степени нагрева пола. При наличии 35 — 45 градусов у воды, поверхность будет прогреваться в среднем до +28.

По нормативам, рекомендованная температура пола для частных домов или квартир:

  • кухня, спальня, гостиная — 26 градусов;
  • в помещениях, где люди находятся не постоянно (ванна, туалет, коридор) — 31.

Тёплый водяной пол — самостоятельная магистраль, которая бывает одноконтурной, двухконтурной, или даже многопетельной, поэтому конструкция нуждается в отдельном циркуляционном насосе.

Он бывает встроенным в котёл, или может располагаться отдельно. С его помощью не только осуществляется движение воды, но и производится регулировка перепада температур жидкости при входе и выходе. По нормам, допустимый перепад — 10 градусов.

Важно! При выборе насосного устройства, главное не ошибиться с мощностью. Максимально разрешённая скорость движения теплоносителя — 0,6 м/с.

Опираясь на данные нормы и ограничения, можно произвести сборку тёплого пола своими руками.

Как подключить к центральному отоплению

Подключить водяные тёплые полы к централизованной системе отопления в частном доме возможно, но требует оформление специального разрешения.

Как подключить теплый пол к системе отопления

Смотрите это видео на YouTube

Для установки гидрополов в квартире такое разрешение выдаётся очень редко, так как есть риск понижения градуса в батареях у соседей.

Оборудование будет работать эффективно при соблюдении двух условий:

  • вода в трубопроводе не должен иметь температуру выше 55 градусов, перегрев может испортить напольное покрытие;
  • расход теплоносителя в петлях нужно рассчитать таким образом, чтобы это не вызвало снижение градуса в батареях, иначе обустройство тёплых полов не приведёт к изменению уровня обогрева помещения.

Подключение от радиатора

Запитывать тёплый пол от радиатора, работающего как от центрального отопления, так и от автономного котла (как выбрать, расчет мощности, схемы подключения котла) — это наиболее простой способ. Произвести подключение можно путём прямого соединения концов контура к подающей трубе батареи и обратки, предлагаем ознакомиться с различными схемами подключения.

Как подключить участок тёплого пола к радиаторной ветке.

Смотрите это видео на YouTube

Надлежащую работу прибора, при таком методе подключения тёплого пола, можно добиться:

  • если общий котёл имеет автоматическую возможность поддерживать температуру в системе;
  • если размер обогреваемого помещения максимум 10 м2;
  • при наличии мощного насоса для обеспечения циркуляции жидкости;
  • если каждый радиатор оснащён отдельным коллектором.

Данное подключение тёплого пола в частном доме не считается лучшим вариантом, так как:

  1. Движение воды осуществляется по более лёгкому пути, то есть по основной магистрали и батареям. А вот по петлям тёплого пола скорость циркуляции жидкости будет намного ниже, это приведёт к снижению температуры.
  2. Если увеличить температуру в системе, то поверхность полов будет перегреваться.

Альтернативным решением в этой ситуации является установка терморегулирующего клапана.

Как подключить к котлу

Экономичный вариант, при наличии любого собственного котла (газового, парового, работающего от жидкого или твёрдого топлива) в частном доме — использование схемы подключения водяного тёплого пола на прямую к нему. Это очень удобно, так как пол будет работать не зависимо от отопления в помещении, при необходимости даже летом.

К котлу осуществляется присоединение всей необходимой арматуры. Подключается циркуляционный насос, бывают модули, когда он уже вмонтирован внутрь ёмкости. От бака, вода идёт в коллекторный узел, где она распределяется по контурам пола. Пройдя по петлям, жидкость через возвратную трубу возвращается в термогенератор.

Плюс данной способа — возможность настраивать котёл на уровень нагрева теплоносителя, требуемого для тёплых полов.

Основные особенности, на которые необходимо обращать внимание при монтаже такой конструкции:

  1. При использовании газового устройства, рекомендовано присоединять конденсационный котёл — это позволит достичь наибольшего КПД системы и продлит срок службы теплообменника.
  2. При применении твёрдотопливного котла, потребуется обустройство буферной ёмкости. Без неё проводить регулировку уровня нагрева у таких приборов сложно.

При наличии печи в частном доме, её можно использовать вместо котла, и подключать водяные полы прямо к ней.

Но для этого, над топкой требуется установить теплообменник, к которому подсоединяются трубы пола. Потребуется также обустройство насоса для циркуляции жидкости, и смесительного узла для разбавления воды до нужного уровня нагрева.

2. Теплый пол: Схемы подключения к котлу и системе отопления. Теплый пол от А до Я.

Смотрите это видео на YouTube

Схема с трехходовым клапаном

Подключение к системе отопления в частном доме тёплого пола, чаще осуществляется именно с использованием трёхходового клапана. Для сооружения такой конструкции нужно иметь:

  • радиаторы отопления, с уровнем нагрева теплоносителя до 70 — 80 градусов;
  • контуры тёплого пола, с водой нагретой до 40 С.

Главная задача — как остудить воду идущую из радиатора до нужного градуса. Эту проблему можно решить используя трёхходовой термостатический поршень. Устанавливается он на трубе подаче, а после него монтируется циркуляционный насос. В процессе, горячая вода смешивается с остывшей, которая поступает из трубы обратки тёплого пола, до получения нужного температурного уровня.

Однако, у такой комбинированной конструкции отопления есть один минус  — невозможность регулировки потока поступления отработанного теплоносителя. Это приведёт к периодической подаче в контур то чрезмерно горячей, то холодной воды. Данный недостаток влияет на эффективность работы пола.

Перепады частично можно компенсировать с помощью бетонной стяжки. Но рассчитать оптимальную толщину бетонного слоя сложно.

Нельзя не сказать и о плюсах этого способа:

  • простота монтажа;
  • приемлемая стоимость оборудования.

Такой вариант оправдан при небольшом размере частного дома. Кроме того, использование трёхходового вентиля позволяет собирать данную конструкцию своими рукам.

Двухходовой клапан

Альтернативным вариантом трёхходового крана является двухходовой, его ещё называют — питающим. Он обеспечивает процесс подмешивания воды не постоянный, а периодический. То есть, конструкция клапана способствует либо добавлению горячего теплоносителя, либо его отсеканию от системы.

Смесительный узел для тёплых полов на двухходовом клапане, часть 1

Смотрите это видео на YouTube

Конкретная схема проста и не допускает перегревания пола. Недостаток — площадь обогрева ограничена, не более 200 метров.

Схема подключения через насосно-смесительный узел

Эта схема также является комбинированной  — наличие батарей и тёплого пола. Но для реализации данного метода требуется не трёхходовой клапан, а более дорогое устройство — насосно-смесительный узел.

Суть способа заключается в подмешивании к горячей воде идущей от котла, холодной. При данном методе возможно регулировать дозы подачи отработанной воды при помощи балансировочного вентиля. Это позволяет нагреть теплоноситель, который поступает в тёплый гидропол через коллектор, до заданного уровня.

Такая конструкция считается эффективной, она способна создавать без труда комфортные условия в доме. Насосно-смесительный узел можно купить готовый, или собрать своими руками в разных вариациях. На комплектацию коллектора влияют ваши потребности и финансовые возможности. Узел может состоять из:

  • термостатического регулировочного клапана;
  • температурного датчика для теплоносителя;
  • крана для балансировки с фиксирующим прижимным винтом;
  • циркуляционного насоса;
  • резьбовой гильзы для наружного датчика температуры, с обустроенным гнездом;
  • погружного термометра;
  • клапанов: для перезапуска системы, поворотно-дренажного, шарового;
  • автоматического воздухоотводчика;
  • перезапускового байпаса;
  • кранов для подсоединения подающего и возвратного шланга.

Видео — работа с насосно-смесительным узлом

Водяной теплый пол VALTEC. Схема Работы с насосно-смесительным узлом

Смотрите это видео на YouTube

Тёплый пол по такой схеме, при желании можно смонтировать самостоятельно в частном доме.

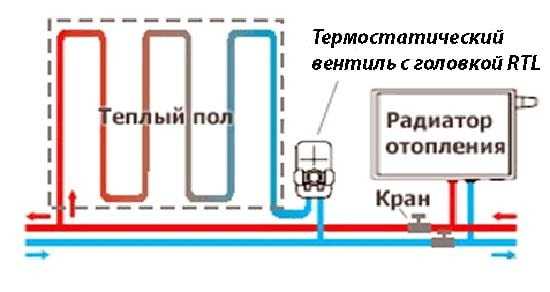

Схема с терморегулирующим комплектом для одной петли

Для сооружения в доме полового отопления с регулятором, потребуется небольшой термомонтажный комплект, который рассчитан, чтобы подсоединять только один контур. При этом методе нет необходимости в обустройстве сложного смесительного узла. Такая система предназначена для обогрева помещения площадью не больше 20 м2.

Термомонтажный комплект — небольшая коробка из пластика, состоящая из:

  • температурного ограничителя для теплоносителя;
  • ограничителя для регулировки температуры воздуха в обогреваемой комнате;
  • воздухоотводчиков.

В данной конструкции вода попадает в контуры тёплых полов напрямую, а не через коллекторную группу. При этом, жидкость в петлю подаётся нагретая до 80 градусов, и остывание его происходит внутри контура.

Процесс выглядит следующим образом — производится подача порциями высокотемпературного теплоносителя, после чего термоголовка перекрывает подачу. Вода остывает в петлях, и подаётся следующая порция.

При использовании низкотемпературного теплоносителя, такой комплект не требуется.

Так как змеевик всего один, то для движения воды по нему, не нужно обустраивать специальный насос, с этой задачей справится тот, который уже имеется в котле.

В основном, такие комплекты рекомендовано подключать как половое отопление в частном доме:

  • если планируется обогрев небольших помещений (туалет, ванна, балкон), это позволяет сэкономить на покупке коллекторного узла;
  • при наличии комнат с большой площадью полов с обогревом на первом этаже, и обустройстве такой конструкции в маленьких помещениях на втором этаже;
  • при желании сделать ещё один виток, а на распределительном узле нет больше выходов.

В любом случаи, монтаж несложный, комплект подключается к близ расположенной батареи, стояку или коллекторному узлу. В результате выходит готовая ветка.

Минус устройства — низкий уровень комфортности. Если котёл хорошо топить, то водяной пол будет иметь повышенную степень нагрева. Ещё одна отрицательная сторона — эффективная работа комплекта возможна только при наличии двухтрубной разводки. К однотрубной конструкции подсоединить его сложно, потребуется монтаж байпаса и балансировочный вентиль.

Как подключить к однотрубной разводке

При наличии лишь одной трубы, система называется однотрубной или «ленинградкой». Раньше, так осуществлялось подключение всех домом к отоплению. Эта схема безотказна в работе и надёжна. Основной недостаток — снижение градуса нагрева по ходу движения жидкости.

То есть, батарея в начале горячее, чем в конце. И если к такой разводке подключить тёплый водяной пол, температурный уровень понизится ещё, а гидравлическое сопротивление возрастёт, тем самым потребуется установка дополнительного циркуляционного насоса.

Для балансировки такого устройства требуется соблюдать ряд условий:

  • для того, чтобы не снижать температуру в радиаторах, врезку тёплого гидропола следует делать после всех батарей;
  • применять трубы DN;
  • данную схему использовать при наличии не более 5 радиаторов;
  • обеспечить конструкцию трёхходовым смесительным клапаном, чтобы поддерживать температуру пола на необходимом уровне;
  • обустроить устройство дополнительным насосом для принудительной циркуляции воды;
  • расстояние между входным и выходным краном должно быть не менее 30 см.

Монтаж однотрубной системы отопления с теплыми полами

Смотрите это видео на YouTube

Подключение к однотрубной разводке, при обустройстве водяных полов используется не часто, так как такой способ нельзя назвать стабильно работающим. Кроме того, не исключены аварии, поэтому лучше соединять тёплый водяной контур с котлом, это дороже, зато надёжней.

Схема с узлом подмеса

При установке водяного пола в помещении большой площади, подсоединяться к действующей  радиаторной отопительной системе нельзя. Возникает вопрос, как подключить тёплые полы к отоплению в частном доме — потребуется прокладка отдельной магистрали и установка распределительной гребёнки.

Тёплый Пол!Узел подмеса!Подключение.Обзор!Простейшая схема!

Смотрите это видео на YouTube

Подключение по такой схеме возможно несколькими способами:

  1. При протяжённости контура максимум 50 метров, гребёнка оснащается термоголовками, которые реагируют на температуру обратки каждой петли отдельно. Циркуляция теплоносителя обеспечивается основным насосом.
  2. Монтаж смесительного узла с коллектором, плюс наличие двухходового или трёхходового клапана. При использовании духходового клапана — он отвечает за подмешивание горячей воды, и обустраивается на подающей трубе. Управление осуществляется при помощи термоголовки с выносным датчиком, она устанавливается в трубе коллектора или монтируется снаружи. При увеличении температуры воды, датчик оказывает давление на шток клапана, тем самым закрывая его. Для внедрения этой схемы, требуется обустроить дополнительный насос.

При установке трёхходового вентиля принцип работы тот же, но устройство более эффективное, и предназначено для большого объёма теплоносителя.

Недостатком данного способа является высокая цена оборудования и сложный монтаж.

Гидравлический разделитель

Применение гидравлического разделителя при монтаже комбинированной схемы, позволяет разделить отопление радиаторного типа от тёплого пола.

 Если система радиаторного отопления оснащена циркуляционным насосом, то установка второго в смесительном узле приведёт к нарушению гидравлического режима. Чтобы они смогли функционировать параллельно, обустраивается гидроразделитель или теплообменник.

Учитывая особенности каждой схемы, и прислушиваясь к советам мастеров, которые мы постарались изложить в данной статье, вы сможете смонтировать тёплый водяной пол в частном доме своими руками.

Как установить систему водяного теплого пола?

Это гостевой блог Адама Бранделла, опытного установщика напольного отопления. Адам является основателем Circa Installations & Floor Heat Store с многолетним опытом установки напольного отопления.

Спросите большинство людей, почему они выбрали систему водяного обогрева пола , и вы обнаружите, что это энергоэффективная, безопасная и надежная система отопления. В этом сообщении в блоге я поделюсь некоторыми из лучших советов по установке напольного отопления, которые я узнал за годы работы установщиком напольного отопления. Независимо от того, являетесь ли вы профессиональным установщиком или энтузиастом-любителем, я надеюсь, что вы найдете эти советы полезными.

6 советов для успешной установки теплого пола

1. Очистите черновой пол перед установкой трубы теплого пола

Современные трубы, используемые во влажных системах, прочны и долговечны. Тем не менее, тщательно очистите черный пол перед установкой и укладкой труб теплого пола, чтобы избавиться от неровных краев, которые могут их повредить. Перед укладкой изоляционного слоя, входящего в комплект, может потребоваться укладка влагонепроницаемой мембраны на черновой пол.

Труба крепится к простому набору узлов, которые удерживают ее в таком положении, что каждая петля находится на заданном расстоянии – обычно от 200 мм до 250 мм, в зависимости от типа пола. Максимальная длина трубы, которую можно использовать в одном помещении, составляет около 100-110 м.

2. Сначала установите коллектор в системах водяного теплого пола

В системах водяного отопления в первую очередь должен быть установлен коллектор – узел, к которому подсоединяется петля трубы в конкретном помещении. При выборе места установки необходимо учитывать вес устройства и труб, которые в конечном итоге подключаются.

При электрическом напольном отоплении необходимо, чтобы квалифицированный электрик выполнил как минимум подключение к сети в соответствии со стандартом BS7671-2008 и действующими правилами электропроводки IEE.

3. Помните о максимальных температурах и конечном напольном покрытии

Одним из наиболее важных моментов, на который следует обратить внимание, является вид готового напольного покрытия, которое будет укладываться поверх системы, поскольку некоторые напольные покрытия имеют ограничения по максимальной температуре. Виниловые полы имеют максимальную температуру 27°C, как и ковровые покрытия, ламинат и деревянные полы.
Подробнее о мощности и температуре пола здесь.

4. Повышение эффективности за счет изоляции

Я не могу не подчеркнуть, насколько важна установка изоляционных плит Warmup. Многие люди пытаются сэкономить деньги и не заморачиваться с изоляцией пола, но она имеет огромные преимущества от сокращения времени нагрева до экономии энергии и снижения эксплуатационных расходов в долгосрочной перспективе.

5. Планирование и измерение

Планирование имеет важное значение, поэтому тщательно измерьте площадь и спланируйте установку. Мой совет — не торопитесь с этим, так как в долгосрочной перспективе это значительно ускорит установку.

Не забудьте рассмотреть все приспособления и приспособления, которые будут установлены. Например, при установке в ванной комнате унитазы, трубы для полотенцесушителей и радиаторы должны быть закреплены на полу. Все это необходимо учитывать при монтаже системы, чтобы не повредить нагревательный провод при установке вышеперечисленного. Кроме того, убедитесь, что ваш существующий черный пол свободен от пыли и грязи, и, если это деревянный черный пол, убедитесь, что половицы не скрипят, так как исправить это впоследствии будет непросто.

6. Проверка теплого пола

Очень важно проверить систему до и после всех этапов установки. Если вы не уверены, просто попросите вашего электрика сделать это до того, как ляжет последнее напольное покрытие.

Также помните, что все системы Warmup поставляются с гарантией установки SafetyNet™, которая означает, что если нагреватель будет поврежден во время установки, он будет заменен бесплатно, что даст вам дополнительную заботу при установке системы.

Дополнительный совет: защитите свою новую систему

При укладке мата с подогревом пола укладывайте его проводами вниз к основанию пола, а сеткой вверх. Это обеспечит лучшую защиту нагревательного провода во время установки. Всегда следуйте производственным инструкциям или обратитесь за профессиональной консультацией, если сомневаетесь.

И, наконец, если окончательным напольным покрытием будет плитка или керамика, я всегда рекомендую использовать эластичный самовыравнивающийся латекс или эластичный клей для плитки, чтобы покрыть мат напольного отопления защитным слоем, так как это облегчает укладку плитки. .

Как выбрать электрическую или водяную систему напольного отопления

Современные системы напольного отопления делятся на мокрые (или «гидронические») и сухие, или электрические. Сухие системы, как правило, проще и работают от электросети, тогда как мокрые системы используют петлю труб, несущих воду и подключенных к котлу или другому источнику тепла. Что касается проблем с установкой напольного отопления, у компетентного мастера не должно возникнуть серьезных проблем с установкой любой системы, хотя мокрые системы могут быть более сложными.

Расположение также повлияет на ваш выбор

Ваш выбор системы зависит от того, куда она будет направлена. Новые строительные проекты хорошо подходят для влажных систем, так как трубы теплого пола часто встраиваются в новые бетонные полы, тогда как кабели и маты, из которых состоят электрические системы, могут быть уложены поверх чернового пола до того, как будут покрыты любым выбранным напольным покрытием. При кафельных полах кабели будут герметизированы плиточным клеем. Деревянные и ламинированные полы, винил и ковры также можно использовать с системой.

Помощь в выборе системы

Если вы не уверены, какой тип лучше всего подходит для вашего проекта, обратитесь к квалифицированному электрику или в компанию Warmup за консультацией относительно пригодности выбранной системы и для обсуждения любых ремонтных работ, которые должны быть выполнены до начинается установка. Warmup, самый продаваемый в мире бренд напольного отопления, является отличным выбором для этой системы. Вы должны остерегаться более дешевых альтернатив, изготовленных из продуктов низкого качества, и всегда удостоверяться, что вы покупаете подлинный продукт у авторизованного реселлера Warmup, чтобы обеспечить наилучшее соотношение цены и качества.

Не знаете, какие продукты использовать при следующей установке напольного отопления?
Взгляните на линейку продукции Warmup для удобства.

Публикация в блоге в сотрудничестве с Floor Heat Store

Можете ли вы установить пол с подогревом на пол | Разминка

Часто задаваемый вопрос: можно ли установить теплый пол на существующий пол? Термины «ремонт» и «модернизация» часто путают, и в большинстве случаев люди имеют в виду модернизацию. Мы здесь, чтобы внести ясность в вопрос о том, подходит ли пол с подогревом для любого типа обустройства дома, переоборудования и модернизации, а также ответить на все вопросы, которые могут у вас возникнуть в отношении них.

Начнем с того, что полы с подогревом Warmup могут быть установлены как в новых, так и в старых зданиях, а почти все электрические системы напольного отопления могут быть установлены на существующих полах.

МОДЕРНИЗАЦИЯ СИСТЕМЫ НАПОЛЬНОГО ОТОПЛЕНИЯ

Прежде всего, начнем с определения – модернизация. Модернизация означает процесс добавления компонентов в уже существующие проекты. В данном контексте мы имеем в виду установку теплых полов на существующие полы при ремонте комнаты или дома. Электрические теплые полы хорошо подходят для проектов по модернизации. В этом разделе мы собираемся ответить на вопросы:

Как упоминалось ранее, электрические теплые полы могут быть установлены как в новых, так и в старых домах, а также на существующих полах. Однако фактическое напольное покрытие, такое как плитка, ламинат или винил, необходимо удалить и заменить новым напольным покрытием. Другими словами, установка теплых полов на существующие полы означает удаление существующего напольного покрытия, добавление изоляционных плит (при необходимости), установку на них утеплителя, а затем укладку нового напольного покрытия поверх системы отопления. После установки системы теплого пола очень сложно поднять существующую отделку пола и снова положить такой же пол. Само собой разумеется, что большинство напольных покрытий, таких как плитка, обречены на повреждение при подъеме пола. Таким образом, электрический теплый пол является идеальным вариантом для людей, которые хотят поменять свои полы во время ремонта, потому что обогреватель очень тонкий и не поднимает заметно высоту пола.

Монтаж системы электрического теплого пола также выполняется быстро, легко и чисто. Тем не менее, важно привлечь к проекту квалифицированного и сертифицированного электрика, чтобы убедиться, что электрораспределение спроектировано и выполнено правильно.

Модернизация других систем отопления, как правило, требует более трудоемкой работы, включающей демонтаж старых полов (не только отделки пола, а всего пола), переустановку новых и, наконец, монтаж трубопроводов и котлов в случае водяных систем. Это снова увеличивает общую стоимость ремонта.

МОНТАЖ СИСТЕМЫ НАПОЛЬНОГО ОТОПЛЕНИЯ

Как обсуждалось ранее, многие люди путают термины «ремонт» и «модернизация». Для тех, кто, тем не менее, хочет действительно переоборудовать систему, мы должны сказать, что электрическую систему подогрева пола следует устанавливать только один раз. Невозможно взять существующую систему и переустановить ее в другом помещении. Это связано с рядом проблем:

Провода могут быть повреждены при удалении отделки пола, особенно плитки или камня:

Также следует помнить, что переустановка системы отопления аннулирует любую гарантию.

КАК Я МОГУ УПРАВЛЯТЬ НАПОЛЬНЫМ ОТОПЛЕНИЕМ?

Простота установки электрических систем теплого пола позволила миллионам домовладельцев установить теплое, комфортное и хорошо регулируемое отопление в отдельных комнатах или в системах отопления всего дома.

Теплый пол можно регулировать с помощью любого термостата. Развитие технологий в системах термостатического контроля позволило системам отопления работать автоматически без необходимости ручного управления ими. Умный WiFi-термостат Warmup 4iE изучает ваши привычки, знает, когда вы дома, и даже может предсказать, когда вы вернетесь домой, соответствующим образом регулируя температуру. С помощью приложения MyHeating для термостата вы можете управлять отоплением в вашем доме из удаленного места. Интеллектуальный термостат не только повышает общий комфорт, но и снижает потребление энергии, поскольку отопление включается меньше времени и только тогда, когда вам это нужно, что приводит к экономии средств.

Во многих случаях этаж можно запитать от существующей кольцевой сети с ответвлением с предохранителем, питающим термостат.

НУЖНА ЛИ МНЕ ИЗОЛЯЦИЯ ЧЕРТОВОГО ПОЛА?

Существует широкий ассортимент систем напольных покрытий для различных напольных покрытий, а также типов оснований пола, включая бетон, камень и инженерную древесину. Для всех типов полов рекомендуется обеспечить достаточную теплоизоляцию основания пола при рассмотрении вопроса о модернизации системы напольного отопления. Изоляцию чернового пола можно легко установить с помощью теплоизоляционных плит Warmup Insulation Boards (WIB). Эти плиты обладают отличными теплоизоляционными свойствами. Ассортимент включает изоляционные плиты для различных нужд изоляции. Если вас интересует высота пола, изоляционная плита Warmup для бетонных полов имеет толщину всего 3/8″ или 1/4″. Хотя теплоизоляция не является обязательным условием, рекомендуется обеспечить направление тепла вверх, а не в черный пол. Хорошая изоляция сокращает время нагрева и обеспечивает максимальную эффективность системы.

При укладке плитки или каменных полов всегда важно следить за тем, чтобы пол был прочным и не прогибался, независимо от установки системы напольного отопления. В случае сомнений пол может потребовать дополнительного укрепления качественной фанерой или другим подходящим материалом.

Наконец, электрические теплые полы не требуют обслуживания, в отличие от обычных систем отопления, работающих на котлах. Таким образом, это надежная и экономичная система обогрева, которая прослужит вам всю жизнь, сохраняя ваши пальцы ног в тепле и уюте.
