Солнечный коллектор своими руками: воздушный и плоский

Использование солнечной энергии для отопления дома хорошо всем, кроме того, что стоят эти системы очень уж недешево. Но многие системы при наличии хотя бы относительно «прямых» рук, желания, времени и некоторого количества денег, достаточно просто реализуются самостоятельно. Рассмотрим несколько вариантов тепловых коллекторов, сделанных умельцами своими руками.

Воздушный солнечный коллектор, сделанный своими руками

Воздушные коллекторы любой конструкции использовать как основное отопление не удастся: слишком низкая эффективность. А все потому, что теплоемкость воздуха во много раз меньше, чем воды. Но в качестве дополнительного источника тепла для снижения расходов за отопление — это вполне возможно.

Этот воздушный коллектор занимает всю южную стену. Благо, выходит она на задний двор и ничем не затенена. Скажем сразу: получилось неплохо по эффективности. При дневной температуре +2^oC на выходе воздух был +65^oC.

Итак, очищаем, ровняем, на всю поверхность стены прикрепляем черную плотную пленку (от 100 до 200 мк). Для лучшего эффекта можно под пленку теплоизоляцию набить, так будет нагрев еще более значительным. Но без изоляции стена будет служить теплоаккумулятором, так что можно и так.

Как сделать воздушный коллектор для отопления (для увеличения размера кликните по фото)

Вверху справа и слева делаем два отверстия, через которые будет происходить обмен воздуха. По контуру каждого из них набиваем бруски. Бруски (20*40 мм) крепим и по периметру стены, и на расстоянии примерно 80 см снизу и сверху поперек стены. По опыту эксплуатации можно уже сказать, что лучше поперечные промежуточные бруски не делать сплошными, а оставлять зазоры в 15-20 см. Получится своеобразный лабиринт. К нижним и верхним брускам крепим заглушки для выбранного профиля профнастила.

Теперь на собранную раму устанавливаем гофрированные листы, окрашенные в черный цвет. Цвет может стать проблемой — нет у нас в продаже такого. Но выйти из положения можно, покрасив поверхность черной термостойкой краской.

Для крепления листов профнастила и одновременно, для устройства лабиринта нужно в местах стыка листов прибивать вертикальные планки. Только они не должны доходить до поперечных перекладин. Так будет воздух свободнее двигаться и эффективность его нагрева повысится.

Это уже почти финал

Закрепив листы профнастила, все стыки хорошо нужно загерметизировать. С боков заложить кусками пенополистирола, плотно забить щели чем-то, все это замазать герметиком. Тоже проделать внизу и вверху. С местами стыка листов все чуть проще: заполняем герметиком. Черный герметик, больше подходит по цвету, но это жаростойкий, дорогой. А те, что дешевле — красного цвета. Наверное, можно все залить силиконом, но в данном случае использован черный.

Теперь поверх профнастила набиваем каркас для стекла. Чем больше будет лист стекла, тем большую его толщину нужно брать. Это не очень хорошо с финансовой точки зрения. К тому же светопропускание у толстого стекла меньше. Потому решетку собираем под не очень большие фрагменты стекол. Слишком маленькие куски — это тоже нехорошо: много стыков. Много стыков — значит, через них может утекать тепло, и к тому же швы отнимают полезную площадь, через которую попадает в наш воздушный коллектор солнце. Чтобы бруски не портили картину, и также служили общему делу собирания тепла, их красим в черный цвет.

На готовую и высохшую решетку крепим стекла (можно использовать прозрачный пластик, но нужно смотреть чтобы он хорошо пропускал свет). Нормальная толщина стекла 3-5 мм. Все стыки заделываем силиконовым герметиком. Герметик распределить ровно не получилось, потому все заклеено еще и черным скотчем. Хотя, наверное, зря. Зато получилось красиво. Осталось только собрать воздуховод. Сложного тут ничего нет: приделываете гофро-рукав или собираете конструкцию из жести, к ней крепите вентилятор. В этом варианте был использован канальный, а крепить его пришлось при помощи кусков от старой велосипедной камеры. Вот и все, воздушный коллектор для отопления своими руками собран.

Плоский солнечный коллектор из шланга

Каждый, наверное, замечал, что в оставленном на солнце шланге вода сильно нагревается. И это можно использовать для нагрева горячей воды. Летом таким образом можно нагревать воду в бассейне или для дома. Зимой, к сожалению, ничего не выйдет, но идея проста до неприличия.

Некоторые умудряются греть воду в черной трубе, скрученной змейкой делать (кликните по картинке чтобы увеличить ее размер)

Просто сворачиваете черный (обязательно) шланг в плоскую бухту, закрепляете его каким-то образом и устанавливаете на крыше. Некоторые умельцы умудряются разложить его просто на черепице, другие делают небольшие кассеты из тонкого листового металла или фанеры. Красят кассеты в черный цвет, а на них уже закрепляют шланг. Крепить можно любым доступным методом. Хоть одиночными фиксаторами, хоть ленточными, можно использовать металлическую ленту и саморезы. Крепеж любой, но надежный — система работает с насосом, так что давление будет серьезное.

Способы крепления труб для тех, кому такая идея понравилась (кликните по картинке чтобы увеличить ее размер)

Несколько этих кассет размещаете на крыше. Концы заводите на две гребенки: подающую, где будет течь холодная вода и отводящую, где собираться будет уже нагретая. На подающем трубопроводе установлен циркуляционный насос. С системой, кажется, все понятно. Вот только учтите, что воды в каждой такой кассете будет прилично: не перегрузите кровлю.

Подробнее о солнечных коллекторах и их видах читайте тут. Возможно, вас заинтересует статья о солнечных батареях.

Вот еще один вариант в видео- формате самодельного солнечного коллектора. Для отопления дома зимой его нужно будет усовершенствовать, но для весеннего или осеннего варианта этот неплохо работает.

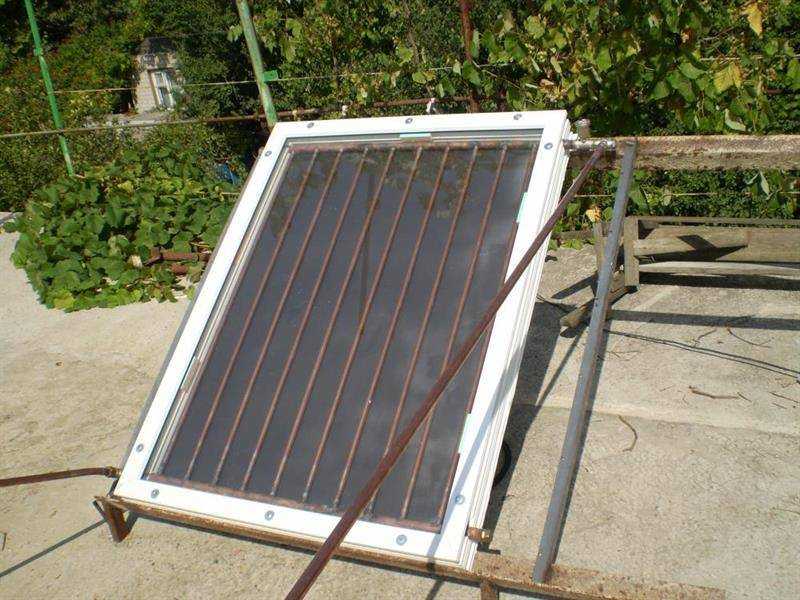

Тепловой коллектор своими руками

Идей и разных модификаций самодельных солнечных коллекторов немало. Это еще одна из них. Чуть измененная версия представленного выше варианта. Тут на обширном листе толстой фанеры закреплены трубки. Фанера предварительно окрашена в черный цвет. Трубы негибкие, потому использованы фитинги, схема укладки — змейка. Времени на сборку пошло немало. Все дело в правильном подключении. Для использования с естественной циркуляцией контур слишком длинный, потому обязательна установка циркуляционного насоса.

Этот плоский коллектор требует терпения: соединение труб на фитингах

Возможно, вам будет интересно, как сделать солнечную батарею своими руками.

Итоги

Все эти самодельные солнечные коллекторы легки в изготовлении и не требуют больших затрат. Но все конструкции идеальны, но это — рабочие модели. В каждом из них вы можете изменить то, что вам кажется неправильным, и потом с полным правом говорить, что эту модель солнечного коллектора вы не только сделали своими руками, но и сами ее усовершенствовали.

Солнечный воздушный коллектор своими руками

Использовать неисчерпаемую и бесплатную солнечную энергию человечество начало давно. Для ее сбора существуют специальные устройства – солнечные коллекторы. С каждым годом их конструкция становится все более совершенной, но высокие цены на них пока не позволяют использовать их широко и повсюду. Поэтому люди, обладающие пытливым умом и умелыми руками, пытаются сделать солнечные коллекторы самостоятельно. И своими знаниями они готовы поделиться. В данной статье предлагается узнать, как сделать солнечный воздушный коллектор своими руками.

Солнечный воздушный коллектор своими руками

Что такое солнечный коллектор

Задача солнечного коллектора – собрать тепловую энергию солнечного излучения и передать ее какому-либо веществу, которое далее передаст ее «адресату». Это вещество называется теплоносителем и в качестве которых могут выступать либо жидкости (чаще всего это вода), либо газы (почти всегда это воздух).

Вода является более эффективным теплоносителем, так как ее теплоемкость гораздо выше, чем воздуха, но ее применение связано с определенными трудностями: сброс излишнего тепла летом или защита от замерзания зимой. Воздух не сможет передать такое количество энергии, зато конструкция воздушных коллекторов гораздо проще, они гораздо надежнее и безопасней. Да и сделать солнечный воздушный коллектор своими руками гораздо проще, чем водяной. Кстати, именно воздух является первым теплоносителем, который стал применять человек. Какие преимущества есть у воздуха, как у теплоносителя:

Воздух не подвержен замерзанию и закипанию.
Воздух не обладает токсичностью.
Воздух не надо наделять какими-то особыми качествами (в водных системах добавляют антифризы), он всегда доступен.

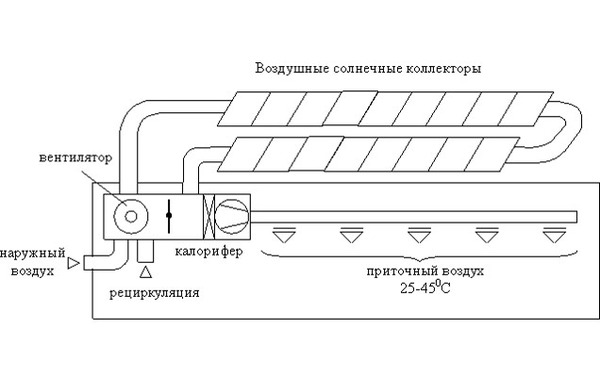

Воздушные солнечные коллекторы широко применяются в системах воздушного отопления как жилых зданий, так и подвалов, гаражей, хранилищ. В каких именно странах воздушные гелиоустановки применяются наиболее широко, очень красноречиво свидетельствует диаграмма.

Использование воздушных солнечных коллекторов в различных странах мира

Видно, что наиболее экономически развитые страны нисколько не пренебрегают возможностями Солнца по нагреву воздуха. А мы, увы, пока входим в число многих 4,3% прочих.

Устройство и принцип работы воздушного солнечного коллектора

Солнечный воздушный коллектор состоит из нескольких основных частей:

Схема работы воздушного солнечного коллектора

Вся конструкция коллектора помещена в прочный и герметичный корпус, который обязательно снабжен тепловым изолятором. Тепло, попавшее внутрь коллектора не должно «утекать» наружу.
Главная деталь любого коллектора – это солнцеприемная панель, которую еще называют поглотителем или абсорбером. Задача этой панели принять солнечную энергию, а затем передать ее воздуху, поэтому она должна быть изготовлена из материала с наибольшей теплопроводностью. Такими свойствами из доступных в быту являются медь и алюминий, реже сталь. Для лучшей теплоотдачи нижнюю часть абсорбера делают как можно большей площади, поэтому могут применяться ребра, волнистая поверхность, перфорация и другие способы. Для лучшего поглощения солнечной энергии приемная часть абсорбера окрашивается в темный матовый цвет.
Верхняя часть коллектора герметично закрывается прозрачной изоляцией в качестве которой может применяться закаленное стекло или оргстекло, или поликарбонатное стекло.

Солнечный коллектор ориентируют на юг и придают поверхности такой наклон, чтобы максимальное количество солнечной энергии попадало на поверхность. Как говорят специалисты – для максимальной инсоляции. Холодный наружный воздух естественно или принудительно попадает в приемную часть, проходит через ребра абсорбера и выходит с другой части, снабженную фланцем для стыковки с воздуховодом, ведущим внутрь отапливаемого помещения. Стоит отметить, что вариантов конструкций солнечных коллекторов существует масса и вышеописанная показана только для примера.

Воздушное отопление при помощи солнечных коллекторов не может в нашей климатической зоне полностью заменить основное отопление, но оно будет очень хорошим подспорьем даже в морозные зимние солнечные дни.

Цены на популярные модели солнечных коллекторов

~~Солнечные коллекторы~~

Солнечный воздушный коллектор своими руками

Определение места установки и доступной площади

Прежде всего, надо определиться с местом установки солнечного воздушного коллектора, так как это сильно может повлиять на его производительность. При этом следует учесть несколько факторов:

Воздушный солнечный коллектор следует располагать как можно ближе к тому месту, куда будет поступать подогретый воздух, так как потери в воздуховодах могут стать такими, что применение коллектора окажется нецелесообразным.
Коллектор следует располагать на южной стороне дома или другого строения и по возможности под определенным наклоном, обеспечивающим максимальную инсоляцию. Если это недоступно, то надо стараться установить как можно ближе к южной стороне. Зависимость инсоляции от азимута и угла установки показана на диаграмме.

Как влияет ориентация солнечного коллектора на инсоляцию

Окружающие предметы, здания строения и растения не должны мешать естественному освещению поверхности коллектора.

В выбранном месте, отвечающим всем условиям, следует посмотреть какой площади солнечный коллектор можно разместить. Очевидно, что чем больше будет площадь коллектора – тем он будет производительней.

Выбор конструкции абсорбера коллектора

Абсорбер (поглотитель) – важнейшая часть любого солнечного коллектора и от его конструкции во многом будет зависеть производительность. У заводских моделей применяются детали из специальных сплавов, имеющих особое высокоселективное покрытие, но это в основном и определяет высокую цену. Наша же задача – найти такой материал, который доступен и, тем не менее, будет хорошо справляться со своей функцией – улавливать солнечное тепло и передавать его воздуху.

И таким доступным материалом является обычная алюминиевая банка из-под Кока-Колы, пива или других напитков. Как собрать нужное количество пустой тары мы описывать не будем, а лучше сосредоточимся на тех замечательных свойствах, которые позволяют использовать алюминиевые банки в качестве абсорбера:

Алюминиевая банка для напитков — идеальный материал для абсорбера коллектора

Во-первых, банки изготовлены из алюминия (очень редко встречаются стальные), а он имеет очень высокую теплопроводность.
Во-вторых, все банки из-под любых напитков имеют одинаковые размеры: нижний диаметр 66 мм, верхний диаметр 59 мм, высота у банки 0,5 л – 168 мм.
В-третьих, банки сделаны таким образом, чтобы в упаковке они размещались друг над другом, то есть они замечательно стыкуются.
И, наконец, тонкий алюминий, из которого сделаны банки, легко обрабатывается доступным инструментом.

По мере накопления нужного количества алюминиевых банок их надо тщательно отмывать с моющим средством и просушивать. Иначе в дальнейшем они будут источать неприятный запах, с которым будет справиться сложнее.

Изготовление корпуса коллектора и его теплоизоляция

В зависимости от доступной площади размещения коллектора рассчитываются его габаритные размеры. В данной статье предлагается сделать солнечный воздушный коллектор размером 8 на 8 алюминиевых банок 0,5 л, что по габаритным размерам составит примерно 1400*670 мм. Одного листа фанеры толщиной 21 мм стандартного размера 1525*1525 мм хватит на изготовление всего солнечного коллектора, а толщина фанеры обеспечит необходимую прочность и жесткость конструкции.

Для изготовления корпуса необходимо:

Тщательно разметить лист фанеры. Для коллектора понадобится:

Задняя стенка размером 1400*670 мм.
Две боковые стенки 1400*116 мм.
Две торцевые стенки 630*116 мм.
Две направляющие для банок 630*116 мм.

При разметке стоит учесть то, что для дальнейшей обработки краев деталей надо давать припуск по 3—5 мм с каждой стороны. Чтобы нарезка происходила без сбоев лучше линии прочерчивать ярким маркером.

Резать фанеру лучше всего дисковой пилой, причем чем меньше будут зубья у диска – тем лучше. Для более ровного реза можно воспользоваться направляющей, в качестве которой можно использовать лист ДСП с заводской кромкой. Направляющую можно притянуть к листу фанеры струбцинами.

Для ровного реза кромки фанеры лучше всего подходит дисковая пила совместно с направляющей

Если рез будет идти поперек волокон, то лучше предварительно острым ножом по металлической линейке прорезать верхний слой, так меньше будет сколов. После раскроя листа на детали если кромки неровные – их можно обработать фрезерной машиной по шаблону до идеально ровных и перпендикулярных.

Пришло время собирать каркас. Для этого надо:

К задней стенке коллектора прикрепить две боковые стенки. Крепить можно мебельными шурупами 6,3*50 мм – их еще называют конфирматами. Только перед этим обязательно надо предварительно пройтись сверлом диаметром 4 мм. Для крепления можно использовать и обычные шурупы, и различные уголки. Коллектор должен иметь герметичный корпус, поэтому целесообразно промазывать скрепляемые поверхности силиконовым герметиком.

Мебельные шурупы-конфирматы вполне подходят для соединения деталей из фанеры толщиной 21 мм

К задней стенке, а затем и к боковым крепятся торцевые стенки. После этого проверяется правильность сборки и размеры.

Задние и боковые стенки коллектора необходимо обязательно утеплить и для этого как нельзя лучше подходит экструдированный пенополистирол (ЭППС) толщиной 2 см. Перед тем как приклеивать утеплитель к стенкам, необходимо обработать фанеру антисептическим средством или просто покрасить, так как в этих местах может конденсироваться влага.

Плиты из экструдированного пенополистирола отлично подходят для теплоизоляции солнечного коллектора

Листы ЭППС можно приклеить к поверхности фанеры монтажной пеной, акриловыми «жидкими гвоздями», клеем «Мастер», клеем «Момент», — в любом случае он будет надежно держаться. Главное, чтобы в описании клея пенопласт был указан в качестве одной из склеиваемых поверхностей. Во время клейки утеплителя надо добиться того, чтобы все стыки были полностью закрыты. При необходимости в дальнейшем они могут «задуваться» монтажной пеной.

После того как вся внутренняя поверхность коллектора будет утеплена, ее можно обклеить отражающей теплоизоляцией, которая представляет собой основу из стеклоткани или вспененного полиэтилена и алюминиевую фольгу. Очень часто эти материалы имеют клеящую основу, что очень удобно, а если нет, то можно приклеить на любой подходящий для этого состав. Стыки обязательно надо проклеить алюминиевым скотчем.

Стыки теплоотражающего слоя должны скрепляться алюминиевым скотчем

Изготовление направляющих для абсорбера

Чтобы колонны из алюминиевых банок точно держали свою геометрию, необходимо изготовить для них направляющие. Для этого ранее были вырезаны два куска фанеры 630*116 мм, которые надо разметить и высверлить следующим образом:

От верхней части отступить 53 мм и прочертить линию параллельную длинной стороне.
Полученную линию разделить на 9 равных отрезков, то есть по 70 мм, поставить метки. Они будут центрами отверстий.
Сверлом для дерева коронка-чашка диаметром 57 мм надо высверлить отверстия в фанере. Но перед этим лучше померить в нижней части банки диаметр опорного кольца устойчивости, так как размеры могут варьироваться. При необходимости выбрать другое сверло. Банка должна входить в отверстие достаточно плотно. При работе на сверло сильно не нажимают и периодически дают ему отдохнуть.

Сверло коронка-чашка просто незаменимо для отверстий большого диаметра в фанере

Аналогично делается разметка на верхней направляющей. Диаметр головной части банки немного больше (57,4), чем заднего опорного кольца, поэтому перед высверливанием лучше померить его штангенциркулем и подобрать соответствующую коронку-чашку, а после примерить верх банки.

Изготовление абсорберов

Для подготовки банок к монтажу следует выполнить ряд операций:

Все банки надо проверить постоянным магнитом. Очень редко, но встречаются банки из стали, которые надо отсортировать.
В верхней части банки ножницами по металлу делаются надрезы от отверстия к краям, а затем эти «язычки» заправляются внутрь. Работать следует в перчатках, чтобы избежать порезов от острых краев алюминия. Направить острые язычки внутрь банки и выровнять края отверстия поможет кусок полимерной трубы, зажатой в тисках. Подобным образом обрабатываем все 64 банки.

Ножницами по металлу лучше всего раскрывать верхнюю часть банки

Настало время заняться нижней частью. Для этого коническим сверлом по металлу в донышке просверливаются три отверстия диаметром примерно 20 мм расположенные под 120° друг к другу. Для того чтобы не помять банку, ее надо поместить в упругую оправку (например, кусок трубной изоляции) и не сжимать сильно руками. Так обрабатываются все банки.

Коническое сверло вырезает очень ровные отверстия в донышке банки

Для склеивания банок лучше всего воспользоваться высокотемпературным клеем-герметиком High Heat Mortar на основе силикатного цемента. Его применяют для герметизации печей, каминов, дымоходов. Возможно, его огнестойкость для коллектора будет избыточной, но «запас карман не тянет».

Такой герметик для печей и каминов отлично подходит и для изготовления абсорбера

Для того чтобы банки во время склеивания выдерживали линию, надо изготовить шаблон из двух ровных досок, скрепленных между собой под углом в 90°. Для прилегания банок к поверхности шаблон ставят наклонно и опирают о стену.

Шаблон очень помогает в сборке

Перед склеиванием банки обезжиривают любым доступным растворителем (ацетон, № 646, 647). Эту работу лучше делать на улице.
Перед началом следующего этапа на руки надо надеть резиновые перчатки, а рядом иметь емкость с водой. Склеиваемые поверхности увлажняются, из пистолета выдавливается ровной «колбаской» клей-герметик на нижнюю часть банки, а затем она стыкуется с верхней частью банки, находящейся ниже.

Клей-герметик наносится на верхнюю часть банки

Увлажненным пальцем в перчатке разравнивается выдавившийся клей так, чтобы весь стык и поверхность рядом с ним была укрыта клеем. Затем все эти операции повторяются для всех банок одного столбика (8 штук). После этого все банки ставятся в шаблон, выравниваются и прижимаются сверху грузом.
После того как клей затвердеет, столбик снимают и аккуратно укладывают на горизонтальную поверхность. Подобным образом собирают другие столбики из банок.

Заготовки для абсорбера окончательно высыхают на горизонтальной поверхности

Пока полностью высыхают заготовки можно окрасить заднюю стенку солнечного коллектора и направляющие для банок в черный матовый цвет. В хороших автомагазинах всегда можно найти такую краску, предназначенную для глушителей или тормозных барабанов.

Такую краску можно всегда найти в хорошем автомагазине

Боковые стенки коллектора окрашивать не надо, поэтому их надо закрыть газетами, прикрепленными малярным скотчем. После обезжиривания поверхностей краску наносят в два слоя.

Сборка воздушного солнечного коллектора

Пора начать сборку батареи абсорбера. Для этого каждый столбик укладывается в соответствующую направляющую вначале снизу, а затем сверху. Перед стыковкой банки промазываются герметиком, а потом увлажненным пальцем герметик разравнивается. На этом этапе надо быть особенно внимательным. Собирать лучше на горизонтальной поверхности. После сборки и проверки всех соединений можно аккуратно стянуть две направляющие резиновым жгутом и оставить высыхать.
Когда вся конструкция поглотителя высохнет ее можно аккуратно поднять и поместить поверх короба так, чтобы расстояния сверху и снизу были одинаковыми. После этого делается разметка положения направляющих, ведь для их монтажа в короб придется вырезать канавку в утеплителе так, чтобы они плотно сели и уперлись в фанерный лист задней стенки. После монтажа направляющие планки крепятся с торцов через боковины мебельными шурупами-конфирматами. После этого все стыки заделываются герметиком.

Поглотитель (абсорбер) смонтирован на свое штатное место

Для входа и выхода воздуха сразу надо предусмотреть отверстия, которые лучше всего сделать в задней стенке. Лучше всего для этого воспользоваться готовыми решениями в системе пластиковых вентиляционных каналов, а именно пластины настенные с фланцем, которые можно легко вмонтировать в заднюю стенку в местах входа и выхода не занятых адсорбером. Для этого в фанерном листе и утеплителе прорезается прямоугольное отверстие по размерам пластины, а затем она крепится к стенке на шурупы через слой герметика.

Настенные пластины с фланцем из системы вентиляционных каналов ПВХ отлично подходят для воздушного солнечного коллектора

Если возникнет необходимость перейти на круглый воздуховод, вмонтировать канальный вентилятор, сделать поворот и т. д., то в ассортименте производителей есть любые трубы и фасонные части, которые следует подгонять уже по месту.
Верхнюю и нижнюю лицевую часть солнечного коллектора в местах входа и выхода воздуховодов необходимо облицевать. Для этого очень хорошо подходит вагонка, но ее сначала надо обрезать точно по размеру, а потом подрезать утеплитель на боковых и торцевых стенках коллектора ровно на толщину вагонки. После этого она приклеивается на герметик, им же обрабатываются все стыки.

Места входа и выхода удобно облицевать кусками пластиковой вагонки

Для покраски коллектор ставится на упоры в положение близкое к вертикальному. Перед окраской поверхности обезжириваются и высушиваются. Краска наносится в несколько слоев до тех пор, пока она не укроет всю видимую поверхность. Каждый слой наносится так, чтобы не образовывались потеки. Поверхность должна получиться насыщенно-черной и матовой.

Покраска коллектора

После высыхания краски самое время смонтировать переднее стекло. Для этих целей лучше всего подойдёт акриловое оргстекло или поликарбонатное стекло. Вначале лист стекла прикладывается к поверхности, намечаются его размеры, а после уже он вырезается. Края сразу надо обработать наждачной бумагой и подогнать точно по размеру. Перед монтажом его надо тщательно очистить, особенно нижнюю поверхность и поместить в отсек с адсорбером несколько пакетиков с силикагелем. Он предотвратит появление конденсата на внутренней поверхности стекла.
Перед тем как крепить стекло, надо все примыкающие к нему части: периметр короба и направляющие обработать герметиком. Причем необязательно герметик наносить на всю поверхность, достаточно только на торцы фанерных листов. Крепить лучше всего шурупами с пресс-шайбой, предварительно высверлив перед этим отверстия. Желательно еще и прикрыть кромку стекла специальным угловым мебельным профилем.

Для облицовки краев отлично подходит угловой мебельный профиль

Для крепления воздушного солнечного коллектора, к нему можно прикрутить кронштейны на заднюю стенку. На этом сборка самого коллектора закончена.

Подключение солнечного воздушного коллектора

Воздушный солнечный коллектор может как интегрироваться в существующую систему вентиляции, так и работать совершенно отдельно. Даже при отсутствии принудительной вентиляции неумолимые физические законы все равно будут «продвигать» нагретый воздух через коллектор, но процесс этот будет идти довольно вяло, поэтому желателен вентилятор с производительностью не менее 150 кубических метров в час.

Применение вентилятора обнажает два важных вопроса:

Где вентилятор ставить: на входе или выходе коллектора? Если коллектор поднимет температуру на выходе до 60—70 °C (а такое вполне возможно), то вентилятор, стоящий там долго не протянет. С другой стороны – вентилятор, стоящий на улице подвергается атмосферным воздействиям и им сложнее управлять. В большинстве случаев его все-таки ставят внутри помещения, а в жаркие дни, когда воздух и так нагрет – вентилятор просто не включают либо подключают его через тепловое реле.

Чаще всего вентилятор монтируют внутри помещения

Применение вентилятора заставляет сомневаться некоторых скептиков в целесообразности воздушного отопления. Не проще ли электроэнергию, потраченную на вращение двигателя вентилятора, направить на подогрев помещения? Но практика показывает, что вышеописанная конструкция коллектора все равно эффективна и выгодна. Разница температур наружно воздуха и на выходе из коллектора может достигать 35 °C.

При эксплуатации воздушного коллектора возникает еще один резонный вопрос: в ночное время, когда инсоляции коллектора нет, даже при неработающем вентиляторе холодный воздух будет проникать в помещение. Решение этого вопроса довольно простое. Среди комплектующих для вентиляционных систем можно найти специальные обратные клапаны, которые открываются только под напором воздушного потока. При неработающем вентиляторе клапан будет закрыт. Важно только правильно его установить, чтобы он не перекрывал воздуховод. Существуют и модели вентиляторов со встроенным клапаном, на которые следует обратить внимание.

Обратный клапан исключит несанкционированный доступ в помещение холодного воздуха ночью

Для быстрого прогрева теплым воздухом можно продумать систему рециркуляции, когда воздух из помещения проходит через коллектор и возвращается в то же помещение. В этом случае оправдано ставить вентилятор, который будет нагнетать воздух в коллектор, а не создавать в нем разрежение. Недостатком рециркуляции является отсутствие притока свежего воздуха.

Эксплуатация и уход за солнечным воздушным коллектором

Чтобы коллектор служил долго и безотказно необходимо соблюдать два простых правила:

Периодически надо очищать и промывать лицевое стекло солнечного коллектора.
В жаркие летние дни, когда нет надобности в подогреве воздуха, лучше накрыть коллектор плотной светлой тканью во избежание перегрева поверхности абсорбера.
Чтобы вентилятор не работал вхолостую, периодически стоит проверять плотность соединений воздуховодов и их целостность.

Узнайте, как сделать солнечную батарею своими руками, а также рассмотрите принцип и порядок сборки, из нашей новой статьи.

Заключение

Подводя итоги статьи, стоит обратить внимание на несколько пунктов:

Предложенная в этой статье модель солнечного воздушного коллектора доказала на практике свою эффективность и успешно эксплуатируется во всем мире.
По желанию можно изготовить более мощный солнечный коллектор или соединить их несколько последовательно.
Воздушные солнечные коллекторы можно использовать периодически. Например, для подогрева воздуха в теплицах ранней весной или для сушки сельскохозяйственной продукции осенью.

Видео: Как сделать воздушный солнечный коллектор (англ)

Видео: Слайд-шоу об изготовлении солнечного коллектора из алюминиевых банок

8 забавных чертежей воздухонагревателя на солнечной энергии своими руками

Отопление дома не должно быть дорогим делом. Вы можете наслаждаться теплыми температурами благодаря солнечной энергии, что поможет вам сэкономить на затратах на электроэнергию.

Важно помнить, что, хотя солнечные воздухонагреватели экономичны, они в основном являются дополнительными. На большинство из них нельзя положиться в холодные зимы.

Читайте дальше, чтобы узнать, как построить самодельный нагреватель воздуха на солнечной энергии, который легко построить даже тем, у кого нет опыта работы с электрикой.

Объяснение схемы воздухонагревателя на солнечной энергии

Принцип работы большинства воздухонагревателей на солнечной энергии одинаков. Обычно холодный воздух поступает в солнечную панель, закрепленную на стене. Проходя через панель, воздух нагревается и поступает в помещение.

Весь процесс работает методом конвекции. При конвекции жидкость (в данном случае воздух) поднимается вверх, когда становится горячее, поскольку становится менее плотной. Напротив, более холодный и плотный воздух опускается под действием силы тяжести. Результатом этого цикла является теплопередача.

Поэтому, чтобы получить больше тепла, некоторые солнечные воздухонагреватели используют вентилятор для нагнетания воздуха.

Кроме того, окрашивая коллекторные коробки в черный цвет, ваши панели поглощают больше тепла.

Схемы солнечного нагревателя воздуха для вашего дома

1. Ящики для солнечного нагревателя воздуха

Имея около 100 долларов, вы можете построить свой собственный солнечный нагреватель воздуха.

Главное — определить, где вы хотите разместить свою коробку. Для достижения максимальных результатов вы должны найти место в своем комплексе, которое не закрыто тенью.

Вам понадобятся:

Фанера
3-дюймовый шланг
Пена
Полипластик
Скобы, винты и гвозди
Клей
Шнур
Дюбели

Подготовьте крепления, используя дюбели или любой подходящий материал.

Соберите коробку и прикрепите к ней шланг, чтобы он входил через входное отверстие внизу и выходил через другое отверстие вверху.

Заполните оставшиеся места монтажной пеной и заклейте все щели клеем.

Наконец, покройте всю коробку пластиком.

Затем закрепите коробку на стене и пропустите шланг через окно.

Подробнее здесь .

2. Солнечный нагреватель воздуха для консервных банок

Этот тип воздухонагревателя дает вам повод пить шипучку, поскольку это отличный способ переработки банок. Если у вас нет банок, вы можете купить их в центрах переработки.

В качестве альтернативы вы можете использовать пивные банки для проекта.

Что вам нужно:

Баночки для поп-музыки
Фанера
Древесина для сборки коллектора
Герметик
Коллекторы
Черная аэрозольная краска

Из дерева соорудить коллекторную коробку и установить коллекторы сверху и снизу. Вырежьте выпускное и входное отверстия сзади.

Первый шаг при изготовлении абсорбирующих колонн — мытье банок.

Затем вырежьте донышки и верхушки банок, что может быть деликатной процедурой, требующей некоторой практики.

Затем склейте банки спиной к спине и сделайте столбик примерно по пять штук в каждой. Расположите все столбцы в коллекторе.

поместите все банки в коллектор

Наконец, покройте весь блок черным и покройте всю коробку прозрачным плексигласом.

спрей черный

Вы можете закрепить эту сборку на стене снаружи вашего дома лицом к солнцу.

См. пошаговое руководство здесь .

3. Экранный абсорбер Солнечный нагреватель воздуха

В этом воздухонагревателе используется три слоя экрана.

Во-первых, список предметов:

Древесина для сборки коллектора и рамы
Скобы и скобозабивной пистолет
Винты
Силиконовый герметик
Экран из стекловолокна или черного алюминия

Соберите прямоугольную раму, которая войдет в коробку коллектора.

Вместо стекловолокна можно использовать черный алюминиевый экран.

Вырежьте кусок экрана и прикрепите его к раме. Две другие части образуют верхний и нижний слои. Эти предметы теперь являются вашей амортизирующей рамой.

Как и в нагревателе для поп-банки, сделайте входное и выходное отверстия в задней части коллекторной коробки.

Прикрепите коробку амортизатора к раме и закройте все отверстия.

Используйте перегородку для распределения воздуха, поступающего через впускное отверстие.

Полное руководство можно найти здесь .

4. Отдельно стоящий солнечный воздухонагреватель

Если вы хотите масштабировать свой солнечный воздухонагреватель и хорошо владеете инструментами, вы можете выбрать этот вариант.

Обогреватель использует вентилятор для циркуляции воздуха по всему дому. Прелесть этой опции в том, что вы можете прикрепить к ней таймер, который включается автоматически всякий раз, когда есть солнце. Он производит тепло до 127 градусов по Фаренгейту тепла.

Что вам понадобится:

Фанера
Большие трубы
Алюминиевые листы
Металлические шпильки
Вентилятор

Лучший способ построить этот воздухонагреватель — собрать его в собранном виде. В противном случае его будет слишком тяжело поднимать, если вы построите его на земле после завершения строительства.

5. Воздухонагреватель водосточной трубы

Эти водосточные трубы в вашем доме хороши для чего-то еще — вы можете сделать из них нагреватель воздуха.

Вот элементы, необходимые для сборки:

Фанера размером 21 и три четверти дюйма на 33 и три четверти дюйма
Квадратный дюбель
Стекло
Стальной водосточный желоб
Шланг
Малый вентилятор

Первым шагом является сборка рамы.

Затем разрежьте трубу на куски. После этого просверлите входные отверстия. Расположите трубы так, чтобы они совпадали с отверстиями.

Просверлите отверстие в коллекторе, куда вы позже добавите вентилятор.

Покрасьте коробку и трубы в черный цвет для максимального поглощения тепла.

Прикрепите водосточную трубу к задней части коллектора, откуда выходит вентилятор.

Накройте всю установку стеклом.

6. Солнечный нагреватель воздуха из гофрированной стали

Если вам нужен солнечный нагреватель воздуха, который за считанные минуты производит 145 градусов по Фаренгейту, вы можете рассмотреть этот самодельный лайфхак.

Что вам нужно:

Пиломатериалы
Стекло
Фанера
Дюбели
Шланг
Вентилятор
Черная аэрозольная краска
Силиконовый герметик
Крепежные изделия, включая винты и гвозди

Начните с сборки коллектора.

Вырежьте часть стальной панели, куда будет входить вентилятор.

Затем прикрепите стальную панель к коллекторной коробке и покрасьте ее черной краской.

Затем закрепите вентилятор и присоедините вентиляционную трубку. Подсоедините провода вентилятора к солнечным панелям.

Целесообразно протестировать вентилятор перед тем, как закрыть всю коробку стеклом, чтобы не пришлось все разбирать.

7. Черный металлический пластинчатый солнечный нагреватель воздуха

В этом типе воздухонагревателя черная металлическая пластина действует как поглотитель.

Тепло перемещается с помощью вентилятора.

Некоторые предметы, необходимые для сборки:

Металлическая пластина
Вентилятор
Дюбели
Поликарбонатные листы

Как и в случае со всеми другими солнечными воздухонагревателями своими руками, вам сначала нужно построить коллекторную коробку.

Вместо стекла вы накрываете блок поликарбонатным листом. Преимуществом этого типа покрытия является его доступность и способность выдерживать суровые погодные условия.

Этот тип воздухонагревателя монтируется на крыше.

Получите полный самодельный лайфхак здесь .

8. Солнечно-тепловой воздухонагреватель прямого действия

Если вам нужен солнечный нагреватель воздуха, который не замерзнет, этот план «Сделай сам» может вам помочь. Вы можете установить этот обогреватель на любую стену, обращенную к солнцу, в том числе на свой сарай.

Необходимые материалы:

Прозрачный поликарбонат
Пенная прокладка
Кремний
Жестяной канал
Шпаклевка
Черная эмалевая краска
Метизы (гвозди, шурупы)
Коробчатый вентилятор
Дифференциальный термостат
Розетка

Сначала вам нужно построить коллектор. Вы можете использовать поликарбонат размером 8 футов на 26 дюймов. Закрепите коробку на стене.

Проделайте два отверстия и закройте концы жестяной трубкой.

Затем покрасьте внутреннюю часть коробки в черный цвет.

Поместите прозрачный поликарбонат между двумя слоями прокладки из вспененного материала.

Вентилятор устанавливается внутри помещения или сарая и нагнетает горячий воздух внутрь помещения.

Менее чем за 200 долларов вы получаете обогреватель воздуха.

Полную поделку «Сделай сам» можно найти здесь .

Есть ли способ сохранить солнечное тепло?

Да. Вы можете использовать тепловые батареи для хранения тепла на потом.

В случае дома в качестве тепловых аккумуляторов можно использовать кирпичи и бетон или песок.

Это означает, что трубы от ваших панелей могут быть встроены в кирпичи или бетон до того, как они войдут в ваш дом.

Материалы (кирпичи, песок или бетон) поглощают часть тепла и выделяют его ночью, когда нет солнечного света.

Вкратце

Хотите ли вы обогреть свой дом, гараж, сарай или коммерческое помещение, чертежи воздухонагревателя на солнечных батареях своими руками пригодятся. Если вы работаете с ограниченным бюджетом и у вас есть несколько консервных банок, вы можете использовать их. Сделайте из них поглотитель тепла.

Более того, водосточные трубы также могут быть хорошим способом удерживать солнечное тепло и согревать ваш дом.

Кроме того, вы можете использовать вентилятор, чтобы нагнетать в комнату еще больше горячего воздуха. Для этого просто прикрепите вентилятор к выходному отверстию любого воздуховода или трубы, которую вы используете.

Кроме того, если вы хотите сделать что-то своими руками на несколько месяцев, автономный солнечный воздухонагреватель может стать именно тем проектом, которым стоит заняться. Это может быть немного громоздко, но результат того стоит.

Итак, перестаньте тратить деньги на оплату счетов за электроэнергию, чтобы обогреть свой дом, когда вы можете сэкономить и повеселиться.

15 Схемы солнечных воздухонагревателей своими руками Самодельные и экономичные

Опубликовано: 9 сентября 2022 г. Автор: Adnan · Эта запись может содержать партнерские ссылки Их также можно использовать для других помещений или дополнить другой обогреватель. Таким образом, даже если у вас дома есть дорогой комнатный обогреватель, использование солнечных воздухонагревателей своими руками все равно значительно снизит ежемесячное потребление энергии. Вы можете проверить стоимость своей электроэнергии, и природный газ подешевеет, и это также будет большим шагом к устойчивой земле. Этот список включает в себя пошаговые руководства, которые помогут вам понять, как работают солнечные воздухонагреватели и солнечные сушилки для пищевых продуктов, и как вы можете собрать их из обычных предметов домашнего обихода. Вы будете поражены тем, как что-то простое и недорогое преобразует солнечное тепло в тепловую энергию.

Попробуйте эти солнечные системы воздушного отопления своими руками для дома и офиса. В отличие от электрического лучистого тепла, эти системы бесшумны и не требуют топлива или воды для обогрева. Этот список познакомит вас с базовой настройкой солнечного нагревателя воздуха. Вы можете использовать эти солнечные воздухонагреватели для обогрева комнат в вашем доме или даже всего дома в зимний сезон.

Как сделать солнечный нагреватель своими руками

Самодельные солнечные воздухонагреватели являются прекрасной альтернативой дорогим солнечным водонагревателям. Солнечные коллекторы для нагрева воздуха можно легко построить с помощью обычных инструментов и материалов, доступных в местном хозяйственном магазине. Эти простые солнечные коллекторы используют пленку из пластика, стекловолокна или алюминиевой фольги для сбора тепловой энергии солнечного света и передачи этой тепловой энергии во внутреннее пространство вашего дома. Эти системы солнечного отопления, сделанные своими руками, также обеспечивают дополнительные преимущества снижения затрат на отопление, повышения температуры воздуха в помещении за счет оптимизации потока воздуха через ваши окна и предоставления более чистой альтернативы ископаемому топливу. Вы также можете следовать нашему списку солнечных водонагревателей, чтобы эффективно нагревать воду, используя энергию сына.

Почему мы должны использовать солнечную энергию?

Мы должны перейти от традиционных методов к современным и устойчивым. Из-за чрезмерного использования ископаемого топлива по всему миру погода становится все жарче и жарче, что является конечной причиной массовых ужасных последствий; это не будет полезно для здоровья и будет иметь ряд других последствий для нашей любимой планеты. поэтому, если вы хотите участвовать в глобальном движении за устойчивую Землю, попробуйте сместить свои потребности в сторону конечного источника энергии СОЛНЦА, а не топлива.

Как сделать солнечный воздухонагреватель из банки пепси:

https://youtu.be/hVijmurXbLoВидео не может быть загружено, так как отключен JavaScript: Как сделать солнечный воздухонагреватель из банки пепси! (60°C) (https://youtu.be/hVijmurXbLo)

Срок годности вашей солнечной батареи истек? Используйте его, чтобы сделать солнечный нагреватель воздуха! Солнечный нагреватель воздуха «Soda Can» легко построить, и для его изготовления используются обычные элементы, которые можно найти в ближайшем хозяйственном магазине. Эта уникальная идея открывает дверь к бесконечным возможностям, и в этом руководстве мы проведем вас через этапы сборки вашего воздухонагревателя. Вы захотите прочитать, если ваш дом отапливается нефтью, пропаном, природным газом или электричеством. Это может сэкономить вам много денег с течением времени, потому что позволит вам обогревать свой дом, используя свободный воздух снаружи.

Самодельный солнечный нагреватель воздуха:

https://youtu.be/s4MWpwcb1vwВидео не может быть загружено, так как отключен JavaScript: Самодельный солнечный нагреватель воздуха (https://youtu.be/s4MWpwcb1vw)

Солнечный нагреватель воздуха позволяет для легкой терморегуляции в помещении с максимальной температурой около 80 градусов по Фаренгейту. Это отличный проект «сделай сам», который одновременно дешев и быстр. Настоятельно рекомендуется, чтобы у вас был некоторый опыт в обустройстве дома/деревянных работах, прежде чем браться за этот проект. Самодельный солнечный воздухонагреватель позволяет использовать солнечную энергию зимой, обеспечивая тепло в вашем доме. С помощью этого руководства вы можете построить солнечный воздухонагреватель, а затем разместить его на улице, лицом на юг или юго-запад, чтобы светило солнце. Это поможет нагреть комнату внутри с помощью этого солнечного нагревателя воздуха.

Солнечный нагреватель воздуха своими руками:

https://youtu.be/WRAxpaYh6DAВидео не может быть загружено, так как отключен JavaScript: Солнечный нагреватель воздуха своими руками! — Солнечный нагреватель со стальными ламелями «Drip-Edge»! — Новый дизайн! 160F 74C в январе! (https://youtu.be/WRAxpaYh6DA)

Одна из лучших особенностей этого солнечного воздухонагревателя заключается в том, что он не требует больших стартовых денег. Это отличная альтернатива традиционным системам отопления и доступный способ поддерживать тепло в бассейне в определенных районах с более холодной погодой. Солнечный воздухонагреватель своими руками легко построить, если у вас уже есть место, деревянные доски и металлические листы, необходимые для его изготовления. Это будет отличный вариант, чтобы сделать вашу зиму уютнее. Вы можете следовать приложенному видеоуроку, чтобы сделать этот замечательный проект своими руками.

Солнечный воздухонагреватель DIY:

https://youtu.be/gNldYoeRYF0Видео не может быть загружено, т.к. JavaScript отключен: Самодельный солнечный воздухонагреватель! Солнечный нагреватель воздуха «STEEL PANEL»! -Новый! самый большой! самый горячий! Еще лучше! EZ Build (https://youtu.be/gNldYoeRYF0)

Отличие этого обогревателя от других заключается в том, что в качестве покрытия используются кровельные панели из гофрированной оцинкованной стали. Разница в материалах и процессах придаст ему другой вид, но это также изменит результат конечного продукта. Это руководство «Сделай сам» доказывает, что вы можете комбинировать солнечную энергию и материалы, которые вы найдете в скобяных и ремесленных магазинах, чтобы построить мощный и эффективный воздухонагреватель, который будет согревать вас зимой.

Солнечный воздухонагреватель:

Из этого подробного руководства вы узнаете, как построить солнечный воздухонагреватель, не выходя из дома. В руководстве есть учебные пособия с четкими инструкциями, которые помогут вам сделать этот солнечный нагреватель воздуха. Он отлично подходит для нагрева воды и может использоваться для больших комнат, таких как кухня или ванная комната. Кроме того, вы можете использовать его для сушки одежды и других материалов. Этот проект стоит 2000 долларов, но вы окупите свои деньги, сэкономив сотни долларов из-за использования солнечной энергии.

инструкции

Экранированный солнечный нагреватель воздуха своими руками:

Это очень простой в сборке солнечный нагреватель воздуха своими руками. Он использует прозрачные акриловые листы в качестве внешнего слоя воздуховода и имеет внутренний слой, который может быть окрашен в черный цвет для предотвращения потери тепла. Этот дизайн умно прост и выглядит потрясающе. Создатель использовал основные элементы, такие как фанера, сосновые доски, акриловый лист и приспособление для карманных отверстий Kreg. Материалы для этого проекта стоят 100 долларов. Это простой проект; вы сэкономите много денег и поможете окружающей среде. Я познакомлю вас с конструкцией, сборкой и использованием этого солнечного нагревателя воздуха.

инструкции

Дешевый солнечный воздухонагреватель своими руками:

В этом руководстве вы узнаете, как сделать простой солнечный воздухонагреватель примерно за 25 долларов, который может обогреть всю комнату. Уникальный материал, называемый термальной массой, поглощает солнечное тепло и медленно отдает его в течение ночи. Это медленное выделение тепла создает приятную комфортную атмосферу в вашей комнате и значительно снижает ваши счета за отопление. Это руководство научит вас, как использовать выброшенные вещи, чтобы превратить их в суперфункциональную систему обогрева воздуха.

инструкции

Самодельные солнечные воздухонагреватели:

Самодельные солнечные воздухонагреватели легко сделать в домашних условиях. Это может помочь согреться в холодную погоду, создав систему циркуляции горячего воздуха. Вот полное руководство, которое поможет вам построить высокоэффективные и экономичные солнечные воздухонагреватели своими руками всего за несколько часов. Вы можете сделать их любого желаемого размера и использовать в разных местах, таких как ваш дом, гараж, холодильная камера и многое другое. Это отличный способ сэкономить на оплате коммунальных услуг.

инструкции

Солнечный нагреватель воздуха DIY:

https://youtu.be/pHk0PX8pbWY?t=16Видео не может быть загружено, т.к. JavaScript отключен: Солнечный нагреватель воздуха! — Солнечный нагреватель воздуха «Экранный абсорбер»! — Easy DIY (полные инструкции) (https://youtu.be/pHk0PX8pbWY?t=16)

Стоимость веселых и увлекательных домашних проектов может показаться немного завышенной, но это не значит, что вы не можете свернуть ваши рукава и начать экономить деньги в любое время вы хотите. Вам нужно найти отличный проект, простой и достаточно недорогой, чтобы использовать его в качестве отправной точки. Мы думаем, что нашли один для вас с этим солнечным нагревателем воздуха. Это действительно легко сделать, и все материалы довольно дешевы и переработаны! Вам понадобятся только оконные сетки, шурупы или гвозди, ткань для скобяных изделий, герметик или герметик, стеклянные окна и другие мелочи.

Солнечный электрический воздухонагреватель:

https://youtu.be/lQ68jPlnMxMВидео не может быть загружено, т.к. JavaScript отключен: Солнечный электрический воздухонагреватель! (100 Вт 12 В) — Солнечная панель мощностью 100 Вт работает! — Солнечное отопление!! Ez DIY (https://youtu.be/lQ68jPlnMxM)

Солнечная воздушная панель предназначена для использования в качестве гаджета, который обеспечивает ваш дом теплым воздухом, который необходим для защиты от холода. Панель состоит из солнечной панели, вентилятора и теплообменника. Теплообменник использует солнечные лучи для нагрева воды или любого другого типа нагретой жидкости. Он сохраняет тепло в теплообменнике, ожидая, когда оно вам понадобится. Например, вы встаете около 6 утра, собираетесь на работу, заводите машину, выезжаете из дома до 6:30, выезжаете на автостраду, а в 7 утра застреваете в пробке.

Самодельный солнечный обогреватель:

Самодельный солнечный обогреватель улавливает тепло прямых солнечных лучей. Из-за своего размера, что означает, что он достаточно велик, чтобы обеспечить теплом несколько комнат, стоимость этой сборки немного высока, но вы можете начать примерно с 300 долларов. Для его создания требуется несколько инструментов и базовых навыков; это будет сверхэффективный и экономичный метод обогрева ваших комнат этой зимой, и вы наверняка захотите использовать его ежегодно.

инструкции

Как построить простой солнечный нагреватель воздуха:

https://youtu.be/N7YN5lYypMYВидео не может быть загружено, так как отключен JavaScript: КАК СОЗДАТЬ ПРОСТОЙ ПАССИВНЫЙ СОЛНЕЧНЫЙ НАГРЕВАТЕЛЬ ВОЗДУХА ПЛЮС ИСПЫТАНИЕ УСТРОЙСТВА (https://youtu.be/N7YN5lYypMY)

Есть Вы когда-нибудь задумывались о том, как сделать солнечный нагреватель воздуха? Если да, то это идеальная статья для вас. Здесь вы узнаете, как быстро и легко собрать маленькое из этих устройств. Это будет стоить вам совсем не много. Преимуществ много, так как это поможет сохранить прохладу в вашем жилом пространстве летом и тепло зимой. Это будет превосходный вариант для самостоятельного поддержания температуры в комнате по вашему желанию; вам наверняка понравится эта идея DIY.

Солнечный нагреватель воздуха Pop Can:

https://youtu.be/rSJIJQNLvfAВидео не может быть загружено, так как отключен JavaScript: Как я сделал свой солнечный нагреватель воздуха Pop Can (https://youtu.be/rSJIJQNLvfA)

Наш солнечный воздухонагреватель с поп-банкой — отличный способ добавить дополнительное тепло в комнату, особенно когда температура снаружи ниже, чем температура внутри, и в то же время экономично. Это устройство улавливает солнечные лучи и фокусирует их через увеличительное стекло на МАЛЕНЬКУЮ, но очень горячую баночку из-под газировки. У этой банки для поп-музыки есть крошечное отверстие сбоку и свернутый кусок широкой алюминиевой фольги с другой стороны. Таким образом, пар из вашего типичного нагревательного устройства легко собирается и выпускается. Этот продукт лучше всего работает, когда он питается от солнечной энергии вечного двигателя.

Вы также можете посмотреть: Идеи увлажнителя воздуха своими руками

Солнечный нагреватель воздуха своими руками:

https://youtu.be/PqBh5LFXaU8Видео не может быть загружено, поскольку JavaScript отключен: Солнечный нагреватель воздуха своими руками — самодельный нагреватель воздуха из стальной банки ! — Быстрый просмотр с крупным планом (https://youtu.be/PqBh5LFXaU8)

Этот солнечный нагреватель воздуха лучше всего делать на выходных. Вам понадобятся навыки работы с деревом и инструменты, чтобы построить деревянный корпус, в котором находятся солнечные компоненты. В этом руководстве представлены все инструкции и материалы, которые вам понадобятся, чтобы сделать этот воздухонагреватель и безопасно вывести его наружу вашего дома. Потратив немного времени и усилий, вы сможете сократить счета за отопление на 80% и более!

Самодельный солнечный воздухонагреватель:

Основная идея этого проекта состоит в том, чтобы иметь деревянный ящик, который поглощает солнечное тепло и затем равномерно распределяет его по комнате через вентиляцию с помощью солнечной энергии.
