Солнечный коллектор воздуха

Относительно недавно на рынке появились, и уже стали достаточно популярными, воздушные коллекторы на солнечных батареях. «Умельцы» собирают воздушные нагреватели из пивных банок и прочего мусора, снимают видео и обсуждают на форумах. В этой статье мы расскажем о конструкции воздушных коллекторов и о сфере их применения в строительстве домов.

Воздушный коллектор представляет собой некую плоскую камеру, черную изнутри, с одной прозрачной стенкой. С одной стороны в камеру заходит холодный воздух — с другой стороны выходит нагретый. Изготовить воздушный коллектор несложно, по крайней мере гораздо проще, чем водяной, но есть ряд тонкостей..

Применяются воздушные коллектора либо для нагрева приточного воздуха в системах вентиляции, либо для нагрева воздуха в режиме рециркуляции. Вроде бы все просто, но возникает ряд логичных вопросов. Мы уже писали о сложностях солнечного отопления при помощи водяных солнечных коллекторов, с воздушными системами, ровно та же проблема —  солнце плохо светит зимой. Таким образом, применение солнечных коллекторов для отопления ограничено. Это могут быть:

  • жилые дома в южных регионах;
  • цеха, склады, производственные помещения;
  • или дачи и теплицы, отапливаемые преимущественно в межсезонье.

Гораздо больший интерес представляет задача о нагреве приточного воздуха. Дело в том, что в зимний период, перед тем, как подавать свежий воздух в помещение, его нужно нагреть до температуры, близкой к комнатной, и именно для этих целей коллектор воздуха на солнечной энергии крайне полезен. Конечно, солнце зимой светит очень мало, но и приточного воздуха требуется не так уж много.

Ранее, когда дома остекляли деревянными рамами, проблем с вентиляцией помещений не возникало. С санузле и на кухне работала естественная вытяжка, а свежей воздух поступал через щели в окнах. Сегодня ситуация иная — почти все окна заменены на пластиковые, квартира в целом становится герметичной и если нет дополнительной механической вентиляции, вытяжка не работает должным образом, а притока свежего воздуха практически нет. Между тем, для каждого человека нужно подавать до 60м³*час свежего воздуха, поэтому крайне важно летом открывать окна, а зимой иметь хоть какой-то приток.

Из этих соображений воздушный солнечный коллектор должен висеть на стене и подавать через эту самую стену воздух в комнату. При этом коллектор должен иметь свой вентилятор, работающей от небольшой солнечной батареи, находящейся там же, где и само устройство. Принцип работы довольно прост, солнце светит, воздух нагревается, вентилятор крутится, происходит приток. Если солнце не светит, вентилятор не вращается, и подачи воздуха не происходит.

Именно такие солнечные системы российского производства поставляет наша компания. Небольшая солнечная батарея и вентилятор находятся непосредственно внутри коллектора, плюс само устройство работает как крупнодисперсный фильтр воздуха, что в городских условиях довольно важно. В результате система работает сама по себе, без подключения к электросети и может быть полезна в автономных системах, где подключение к сетевому электричеству отсутствует. Системы комплектуются крепежными элементами для крыши или фасада и системой управления и поставляются в собранном виде с детальной инструкцией по установке.

Конечно, сфера применения воздушных СК не столь велика, однако, при их помощи можно довольно просто и недорого решать очень важную задачу – приток свежего воздуха в помещение в зимний период.

Самые популярные модели воздушных солнечных коллекторов

SolarFox vsf-1w

Тип крепления — к стене

Макс. площадь, м² — 25

Воздушный поток, м³ — 35

Повышение темп., °С — 15-20°

SolarFox vsf-2w

Тип крепления — к стене

Макс. площадь, м² — 50

Воздушный поток, м³ — 90

Повышение темп., °С — 25-30°

SolarFox vsf-3w

Тип крепления — к стене

Макс. площадь, м² — 80

Воздушный поток, м³ — 110

Повышение темп., °С — 30-35°

SolarFox vsf-4w

Тип крепления — к стене

Макс. площадь, м² — 100

Воздушный поток, м³ — 140

Повышение темп., °С — 35-40°



SolarFox vsf-5w

Тип крепления — к стене

Макс. площадь, м² — 150

Воздушный поток, м³ — 200

Повышение темп., °С — 40-45°

SolarFox vsf-1r

Тип крепления — на крышу

Макс. площадь, м² — 25

Воздушный поток, м³ — 35

Повышение темп., °С — 15-20°



SolarFox vsf-2r

Тип крепления — на крышу

Макс. площадь, м² — 50

Воздушный поток, м³ — 90

Повышение темп., °С — 25-30°

SolarFox vsf-3r

Тип крепления — на крышу

Макс. площадь, м² — 80

Воздушный поток, м³ — 110

Повышение темп., °С — 30-35°



SolarFox vsf-4r

Тип крепления — на крышу

Макс. площадь, м² — 100

Воздушный поток, м³ — 140

Повышение темп., °С — 35-40°

SolarFox vsf-5r

Тип крепления — на крышу

Макс. площадь, м² — 150

Воздушный поток, м³ — 200

Повышение темп., °С — 40-45°



Полный ассортимент и цены представлены в разделе каталога Солнечные коллекторы воздуха

Перейти к другим полезным статьям..

Воздушный солнечный коллектор для отопления дома

Содержание

  1. Как устроен воздушный коллектор
  2. Принцип обогрева и его эффективность
  3. Солнечный коллектор — водяной или воздушный
  4. Как и из чего сделать воздушный коллектор
  5. Как сделать расчёты коллектора
  6. Типы конструкции коллектора
  7. Материалы для изготовления коллектора
  8. Установка и подключение воздушного коллектора
  9. Пошаговая инструкция изготовления воздушного коллектора

Панельные воздушные солнечные коллекторы для отопления дома — это источник дополнительной тепловой энергии. Модули подходят для жилых домов, теплиц, дач, коттеджей, турбаз. Один блок в среднем вырабатывает около 1,5 кВт/час, чего более чем достаточно для поддержания комфортной температуры в весенне-осенний период.

Воздушные коллекторы в зимнее время года сокращают расход топлива (газа, электричества), на котором работает котёл до 52%. Летом модуль работает на поддержание влажностного микроклимата и кондиционирование помещений.

Как устроен воздушный коллектор

Принцип работы основан на простых физических законах. Солнечные лучи проникая в атмосферу земли практически не отдают тепла. Нагрев воздуха происходит после того как ультрафиолет попадает на твердые поверхности. Под действием солнечных лучей грунт и другие предметы нагреваются. Происходит теплообмен.

Устройство воздушных солнечных коллекторов использует описанное явление, аккумулируя тепло и направляя его в помещение. В конструкции присутствуют следующие детали:

  • корпус с теплоизоляцией;
  • нижний экран, абсорбер;
  • радиатор с аккумулирующими ребрами;
  • верхняя часть из обычного стекла или поликарбоната.

В конструкцию коллектора входят вентиляторы. Основное предназначение: нагнетание нагретого воздуха в жилые помещения. В процессе работы вентиляторов создается принудительная конвекция, за счет которой холодные воздушные массы поступают в блок коллектора.

Принцип обогрева и его эффективность

Абсорберы воздушных коллекторов делают черного цвета, для увеличения интенсивности нагрева под воздействием солнечного излучения. Температура воздуха в коллекторе достигает 70-80°С. Тепла с избытком хватает для полноценного обогрева помещений небольшой площади.

Принцип действия воздухонагревателя следующий:

  • воздух закачивается с улицы в корпус коллектора принудительным способом;
  • внутри блока установлены абсорберы, отражающие тепло, поднимающие температуру внутри ящика до 70-80°С;
  • происходит нагрев воздуха;
  • разогретые воздушные массы принудительно нагнетаются в отапливаемые помещения.

В заводских моделях обеспечение циркуляции воздуха осуществляется при помощи вентиляторов, подключенных к солнечным батареям. Как только ультрафиолетовое излучение становится достаточно интенсивным, чтобы выработать некоторое количество электроэнергии, турбины включаются. Коллекторы начинают работать на обогрев. Зимой интенсивность излучения Солнца снижается.

Дом не сможет полностью функционировать на солнечном воздушном отоплении. Воздухонагреватели используются как дополнительный источник тепла. При правильных расчетах одна установка (данные взяты из технических характеристик воздушных солнечных коллекторов Solar Fox) обеспечит следующую экономию, за отопительный сезон:

  • газ до 315 м³;
  • дрова до 3,9 м³.

Система солнечного воздушного обогрева компенсирует около 30% необходимого для здания тепла. Полная окупаемость достигается в течение 2-3 лет. Если учесть, что принцип работы связан с использованием установки и для кондиционирования воздуха, а в течение года вырабатывается около 4000 кВт, целесообразность использования становится еще очевиднее.

В странах ЕС широкое распространение получило конструкторское решение «солнечная стена». Конструкция заключается в следующем:

  • в здании одна из стен изготавливается из аккумулирующего материала;
  • перед панелью устанавливается стеклянная перегородка;
  • в течение дня тепло аккумулируется, после чего отдается в помещение ночью.

Для усиления конвекции, солнечный коллектор делается не во всю стену. Вверху и внизу предусматривают раздвижные шторки.

На КПД воздушного коллектора существенно влияет время года. Так, в декабре коэффициент полезного действия поддерживается на уровне 50%, в октябре и марте увеличивается до 75%.

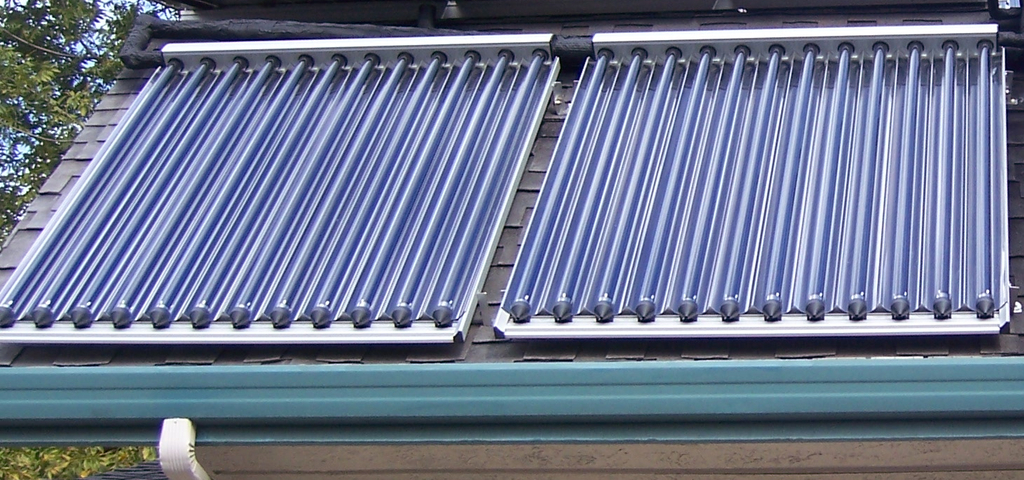

Солнечный коллектор — водяной или воздушный

Каждый из нагревателей эффективен, отличается только основное предназначение и принцип работы:

  • Водяной коллектор — применяется для обеспечения потребностей в ГВС и низкотемпературных систем теплых полов. Эффективность работы в зимний период существенно снижается. Вакуумные и панельные коллекторы косвенного нагрева, подсоединенные к буферной емкости, продолжают аккумулировать тепло в течение всего года. Главный недостаток, высокая стоимость гелиоколлектора, монтажа и обвязки.
  • Воздушный вентиляционный коллектор — отличается простой конструкцией и устройством, которое при желании можно изготовить самостоятельно. Основное предназначение: обогрев помещений. Конечно, существуют схемы, позволяющие использовать полученное тепло для ГВС, но при этом эффективность воздушных коллекторов падает практически вдвое. Преимущества: низкая стоимость комплекта и установки.

Солнечные воздушные системы отопления работают только днем. Нагрев воздуха начинается даже в пасмурную погоду, при сильной облачности и во время дождя. Работа воздухонагревателей зимой не прекращается.

Как и из чего сделать воздушный коллектор

Главное достоинство солнечных воздухонагревателей, в простоте конструкции. При желании можно сделать самодельное солнечное воздушное отопление частного дома, затратив на это минимум средств.

Для начала потребуется сделать расчеты производительности, затем подобрать тип конструкции и выбрать материалы для изготовления. Корпус и абсорберы можно изготовить из подручных средств, существенно сэкономив бюджет.

Как сделать расчёты коллектора

Вычисления выполняются следующим образом:

  • каждый м² от площади коллектора даст 1,5 кВт/час тепловой энергии, при условии, что будет солнечная погода;
  • для полноценного обогрева помещения требуется 1 кВт тепловой энергии на 10 м².

Приблизительный расчет мощности покажет, что для отопления жилого дома на 100 м² необходимо установить коллекторы общей площадью 7-8 м².

Для обеспечения максимальной производительности надо определить сторону дома с максимальной интенсивностью ультрафиолетового излучения. Практика показывает, что оптимальное место для установки — это скат кровли или южная стена здания.

Типы конструкции коллектора

Классификация осуществляется по различиям корпуса коллекторов. Заводской воздухонагреватель обычно имеет надувной каркас, с двумя съемными панелями. При необходимости модуль легко демонтируется, разбирается и переносится на другое место. Сделать своими руками конструкцию надувного типа навряд ли получится.

В домашних условиях выполняют сборку неразборного корпуса. Это деревянный ящик с абсорбером, радиатором и верхним прозрачным экраном. При изготовлении используют подручные средства: профнастил, алюминиевые пивные банки, обычное стекло.

Материалы для изготовления коллектора

Для изготовления модулей для нагрева жилого или хозяйственного здания потребуются несколько комплектующих:

  • Внешний блок — собирается из фанеры, ДСП и деревянных брусков. По внешнему виду напоминает обыкновенный коробок.
  • Дно — изготавливают из профнастила. Лист металла обрабатывают специальной черной краской с высоким коэффициентом светопоглащения. Абсорбирующую поверхность можно сделать из разрезанных алюминиевых банок. Дно обшивают изоляционным материалом, чтобы избежать тепловых потерь.
  • Ребра радиатора — используются для лучшей абсорбции тепла. При изготовлении используют тонкие листы алюминия, меди. Можно установить уже готовый радиатор из старого холодильника.
  • Крышка коллектора — делается из сотового поликарбоната, отличающегося хорошей светопропускной способностью и одновременно удерживающая тепло внутри коллектора. Чтобы сэкономить, в качестве покрытия можно использовать обычное стекло. Теплоэффективность при этом будет нижем чем у коллекторов, закрытых поликарбонатом.
  • Теплоизоляция корпуса — по периметру каркас обшивают пенополистиролом.

Для нагнетания воздуха в отапливаемые помещения устанавливают 2-4 вентилятора. Подойдут кулеры, снятые со старого компьютера.



Установка и подключение воздушного коллектора

Для монтажа воздухонагревателей нужно подготовить поверхность стены, сделав 4 отверстия под воздуховоды. Внутри здания гофрированные трубы разводят по комнатам, направляя в сторону пола.

Самодельные воздушные солнечные коллекторы для отопления дома подключаются к электросети, через трансформатор. При наличии навыков в качестве источника питания можно установить аккумулятор на солнечных батареях.

Теплоэффективность изготовленных своими руками воздухонагревателей существенно ниже, чем у заводской продукции. При отсутствии специальных навыков лучше использовать готовые модули. Как показывают реальные отзывы о коллекторах, оптимальный вариант для покупки из представленных на отечественном рынке: Solar Fox, Солнцедар и ЯSolar-Air.

Воздухонагреватели не используются в качестве основного источника тепла и выполняют исключительно вспомогательную функцию. В домах с солнечными воздушными коллекторами изначально устанавливают котел, покрывающий потребности в отоплении на 100%.

При грамотных расчетах и интенсивной эксплуатации, вложения окупятся в течение 1-2 лет. В случае самостоятельного изготовления коллектора, затраты вернутся уже в середине первого отопительного сезона.

Пошаговая инструкция изготовления воздушного коллектора

Изготовление воздушного солнечного коллектора из алюминиевых банок:































Изготовление солнечного воздухогрейного коллектора из квадратной трубы:























Солнечное воздушное отопление с использованием солнечных коллекторов
