Ворота гаражные подъемные секционные своими руками: Подъемные ворота своими руками — изготовление секционной конструкции, пошаговая инструкция с фото, видео и чертежами

Содержание

Секционные ворота своими руками

Двери-самоходы с отличными защитными, теплоизоляционными и функциональными характеристиками можно создать на свой вкус – изготовить секционные ворота своими руками и установить в подготовленный проем. Однако до того, как приступить к выбору готовых чертежей и приобретению материалов, опытные автолюбители рекомендуют учесть свои навыки в строительной отрасли, так как изготовление секционных ворот своими руками – дело непростое.

Конструктивные особенности ворот

Конструктивно подъемно секционные ворота состоят из полотна в виде сэндвич-панелей, соединенных петлями. Полотно при открывании перемещается вверх при помощи торсионной системы из валов, тросов, барабанов и регулируется пружинным механизмом.Для фиксации полотна по сторонам используются направляющие, которые устанавливают вдоль потолка и рамы, а специальные ролики по бокам панелей снижают сопротивление.

Секционные ворота своими руками

Полотно при открывании легко скользит сначала по вертикальным профилям, а затем – плавно перемещается на горизонтальные оси. Стандартная конструкция секционных ворот оснащается храповыми муфтами, которые защищают устройство от обрыва тросов. Для бесшумного и мягкого хода дверей-самоходов используются шарики из полиамида, благодаря чему маневренная конструкция беспрепятственно укладывается горизонтально потолку, завораживая взгляд многократным преломлением полотна во время движения.

Секционные гаражные ворота: стоимость

Дорогая стоимость реализации идеи функционального оснащение въезда в гараж – единственный недостаток, который сдерживает массовое обустройство секционных ворот в гаражном строительстве. Минимальная сумма, с которой придется расстаться автолюбителю для установки маневренного полотна, составляет около $1 200. Даже пресловутая конкурентная борьба производителей популярных конструкций не позволила существенно повлиять на ценовую политику.

Стандартные модели – не единственная возможность порадовать глаз комфортным обустройством въезда в гараж. На рынке дверей-самоходов предложены модели зарубежных секционных ворот с еще более смелым верхним ценовым порогом в $10 000. Поэтому тем, кто планирует установить маневренное полотно, но не уверен в своих навыках, необходимо учесть все возможности экономии:

выбрать готовый комплект для сборки своими руками и сэкономить около 25% стоимости. Сложность работ по сборке готовой заводской модели больше напоминает конструирование, чем строительно-монтажные работы. Поэтому купить сдвижные секционные ворота и собрать своими руками по инструкции производителя, сможет даже исполнитель со скромными навыками в обращении с инструментами;

ограничить ассортимент декора при выборе готовых моделей. Самые дорогие элитные украшения ворот, от которых рекомендуется отказаться в целях экономии – вставки ценных пород древесины, ручная ковка, сегмент продукции с авторским дизайном. Дорогостоящим декором, который значительно влияет на стоимость, являются вставки из акрила или цветного стекла;

тем, кто предпочитает оригинальный дизайн и новые коллекции, необходимо помнить аргументы «против». Например, стильные секционные гаражные ворота: стоимость изделий станет ощутимым ударом по семейному бюджету, особенно при выборе цветных изделий, замысловатого рельефа, цветной «дымки», мозаики, отделки «под дерево». Такие украшения обойдутся на 35% дороже цены стандартного образца;

не менее дорогостоящим решением, чем креативный декор, является продажа секционных ворот панорамного вида – оригинальной и модной новинки гаражного строительства с полотном из теплосберегающих стеклопакетов, которые обрамлены сеткой из ПВХ-профиля;

приемлемым вариантом оригинального украшения гаража с точки зрения стоимости является соотношение стандартные ворота подъемно секционные – цена изделий различных оттенков без декоративных изысков, что позволит гармонично вписать новый элемент в ландшафтный дизайн участка.

3d наклейки на гаражные ворота

Удобство управления тоже влияет на стоимость изделий, например, автоматические секционные ворота – цена конструкции будет зависеть от набора комфортных дополнений. Минимальный набор в виде электропривода линейной модели небольшой мощности в пределах 0,5 кВт относится к бюджетным решениям. В таком случае закрытие конструкции будет происходить при помощи механизма трансмиссии, надежно фиксирующего полотно за счет блокировки двигателя привода.

Более дорогой ассортимент удобных дополнений – специальный ключ, позволяющий разблокировать механизм при отключении электричества, встроенные датчики, которые реагируют на неподвижные или двигающиеся предметы и останавливают движение дверей-самоходов. Любая автоматика для секционных ворот является дополнительным фактором, который повышает стоимость изделий. Полезный вариант автоматики, от которого не рекомендуется отказываться даже в недорогих моделях – ручной замок, который спасет автолюбителя в нестандартных аварийных ситуациях.

Сэндвич-панели для ворот

Заводские сендвич панели для секционных ворот – самое выгодное решение при обустройстве гаража. Полотно состоит из 2-х листов оцинкованной стали с эффективным утеплителем посередине. Чаще всего в качестве утеплителя используются полиуретановая пена или полиэстер. Все декоративные покрытия наносятся в заводских условиях, поэтому двери-самоходы прослужат много лет, не теряя декоративных качеств. Оптимальный вариант благоустройства гаража – подогнать дверной проем под заводские размеры.

Нестандартный формат ворот будет дорого стоить и придется искать опытного мастера, который будет готов взяться за столь кропотливую работу. Поэтому при выборе изделий рекомендуется соблюдать соотношение: стандартные секционные гаражные ворота – размеры полотна 385/500/610 мм. Толщина полотна может быть любой:

20 мм считается «холодным» вариантом и рекомендуется для неотапливаемого гаража;

35-45 мм по теплоизоляционным свойствам соответствует толщине стены в 1,5 кирпича и является утепленным вариантом двери в гараж.

Дополнительный фактор, которому рекомендуется уделить внимание при выборе сэндвич-панелей – уровень защиты секционных ворот для гаража от пресловутых мостков холода. Для создания оптимальных условий хранения автомобиля необходимо выбрать заводские изделия, в которых створки не соприкасаются, но допустимый зазор составляет до 4-х мм.

Удобный вариант полотна – изделия с эластичными пробками, которые обеспечивают плотное прилегание панелей, или плотный контакт створок со специальными пазами, предотвращающими случайное зажатие пальцев. Если выбрать элитные секционные ворота, стоимость изделий может включать комфортное дополнение – входную калитку. Удобное решение обойдется дороже на 35-40%, в зависимости от варианта калитки: с высоким или стандартным порогом. Оптимальные условия хранения автомобиля и защитные функции такой модели ворот обеспечиваются встроенными датчиками: устройства блокируют движение полотна, если неплотно закрыта дверь.

Секционные ворота «собери сам»

Компромиссный вариант по сложности монтажа между готовыми заводскими изделиями «под ключ» и самодельными конструкциями – гаражные секционные ворота собери сам в виде универсального конструктора. Качество заводских «конструкторов» ничем не отличается от готовых изделий, поэтому правила выбора остаются прежними: подобрать нужный размер по проему, выбрать продукцию производителя, хорошо зарекомендовавшую себя в эксплуатации.

Гаражные секционные ворота собери сам

Главное условие сохранение качественных и эксплуатационных характеристик готового конструктора – сборка и установка секционных ворот своими руками точно по схеме. При выборе производителя можно учесть, что лидирующие позиции на рынке прочно удерживают немецкие бренды. Лучшие производители секционных ворот – это Normstahl, Zaiger, Hormann и Liftmaster. Тем, кто предпочитает американские компании и не ограничен в бюджете, можно рассмотреть продукцию AMARR или Wayne Dalton, практичным автолюбителям подойдут доступные по цене двери-самоходы российской компании DoorHan, литовской RYTERNA и белорусской «Алютех».

Особенность сборки готовых конструкторов – все модели секционных дверей отличаются нюансами изготовления, поэтому унифицированных рекомендаций по сборке не существует. Единственное условие, которое обеспечит качественную сборку дверей в гараж – схема монтажа секционных ворот выбранного производителя, в которой указано местонахождение элементов, правильное размещение рабочих механизмов и последовательность установки всех составляющих дверей-самоходов.

Особенности сборки готового комплекта

Тем, кто выполнял сборку маневренных ворот и знает на практике последовательность работ, рекомендуется не рассчитывать на память, а руководствоваться схемой, которая прилагается к определенной модели. Только инструкция по монтажу секционных ворот выбранной модели обеспечит качественную сборку с учетом конструктивных особенностей дверей-самоходов. Основные этапы монтажа любого вида ворот без учета «изюминок» конструкции:

Обеспечить свободное пространство до потолка и по бокам, соответственно 30 и 45 см. Если подробная схема сборки секционных ворот содержит другие размеры зазоров, то необходимо следовать инструкции, но учесть, что отклонение от общепринятого стандарта допускается только в меньшую сторону.

Подготовка проема включает очистку поверхности от облицовочного слоя и мероприятия по укреплению конструкции, если гараж возведен из легких блоков. Для укрепления частного гаража необходимо учесть, что у ворот секционных, размеры и вес могут отличаться в зависимости от модели. В большинстве случаев при подготовке прочного и надежного основания под двери-самоходы достаточно монтажа металлического каркаса.

Подготовить детали, включая ролики для секционных ворот, и проверить комплектность «конструктора». Кроме того, необходимо приобрести инструменты для качественного монтажа: набор монтажного и измерительного (уровень, рулетка) инструмента, электродрель или шуруповерт, перфоратор. Если в комплекте не предусмотрен крепеж, то необходимо приобрести крепежные материалы, а оригинальная фурнитура для секционных ворот потребуется тем, кто планирует гармонично вписать новый элемент в стильный дизайн ландшафта.

Разметка проема под ворота автоматические секционные выполняется по схеме: сначала необходимо отметить места крепления элементов (профилей) и точно выставить вертикаль для плотной фиксации деталей.

Выполнить монтаж секционных гаражных ворот и регулировку дверей-самоходов. Главное условие длительной эксплуатации конструкции – выполнять монтаж строго по рекомендациям производителя выбранной модели.

Общие правила монтажа, которые предусматривает любая инструкция по установке секционных ворот, заключаются в последовательном креплении деталей без перекосов. Кроме того, обязательно учесть, что при монтаже конструкции не допускается использование деревянных колышков или монтажной пены для выравнивания. Рекомендуемый вариант удобного крепления – использовать металлические подкладки.

Монтаж секционных гаражных ворот

Полотно функциональных ворот собирается с нижней панели: сначала необходимо закрепить все секции, обеспечить плотное прилегание створки и нащельника, отрегулировав верхние кронштейны, затем – закрепить механизмы управления. После монтажа конструкции, можно приступить к креплению аксессуаров (замков, ручек, засовов) и монтажу уравновешивающих пружин. Главное при установке пружин – контролировать, чтобы тросы находились в подтянутом состоянии.

Универсальный вариант для талантливых автолюбителей – превратить бюджетный вариант в изящную конструкцию, изменив соотношение цены стандартных гаражных секционных ворот эконом-класса в сегмент премиум-продукции без значительных затрат. Для этого достаточно выбрать недорогой комплект, установить маневренную конструкцию и подобрать недорогой стильный декор – нанести замысловатый рельеф или картинку.

Самодельные секционные ворота

Думаете, как купить секционные ворота дешево? – не нужно экспериментировать с продукцией неизвестных производителей, попробуйте альтернативный вариант. Можно подобрать упрощенную схему сборки, самостоятельно приобрести качественные «запасные части» именитых брендов и собрать функциональную конструкцию, воспользовавшись смекалкой.

Единственное, что нужно учесть автолюбителю, – секционные гаражные ворота своими руками не обязательно окажутся дешевле готового комплекта, учитывая сложность конструкции и цену заводских элементов безопасности. Экономить на приобретении качественных деталей специалисты не рекомендуют, так как ненадежность конструкции и малейшая ошибка в расчетах, могут привести к падению полотна весом до 300 кг, что представляет угрозу не только имуществу, но и жизни автолюбителя.

Тем, кто планирует сэкономить, но не знает как сделать секционные гаражные ворота своими руками, необходимо учесть основные рекомендации:

использовать исключительно оригинальные чертежи ворот секционных известных производителей – никаких экспериментов Кулибиных!

рассчитать конструкцию с учетом индивидуальных размеров проема;

использовать только заводские расходники;

оригинальная схема установки секционных ворот должна прилагаться к чертежам. Выполнять монтаж необходимо по инструкции того производителя, чьи детали используются при комплектации самодельного конструктора.

Фактически предстоит собрать самодельные секционные ворота из заводских деталей, сэкономив на приобретении готового комплекта. Поэтому общие правила монтажа такие же, как и при сборке готового комплекта. Единственный нюанс – собранная по оригинальному чертежу модель дверей-самоходов устанавливается с учетом конструктивных особенностей, указанных в схеме монтажа выбранного производителя.

Принцип выбора исключительно качественных «запчастей» относится и к дешевым китайским деталям, и к оригинальным запчастям б/у. Оба перечисленных сегмента продукции нежелательны для изготовления надежной конструкции. Связано это с тем, что заводские запчасти для секционных ворот с неизвестным эксплуатационным ресурсом (б/у) содержат значительные риски и для безопасного хранения транспортного средства, и для жизни автолюбителя.

Главное – правильно подобрать качественные заводские комплектующие для секционных ворот с учетом мероприятий личной безопасности, предусмотрев храповые муфты для защиты устройства от обрыва, пружинный механизм и торсионную систему. Дешевые заводские детали одного производителя – лучше, чем снятые с б\у ворот механизмы с неизвестным сроком службы. Преимущество выбора продукции одного производителя – не нужно подбирать запчасти с учетом факторов универсальности и совместимости, что повышает вероятность качественной сборки надежных ворот своими руками.

Секционные гаражные ворота из подручных средств

Теоретически можно изготовить секционные ворота из подручных средств и дополнительно сэкономить на обустройстве въезда в гараж. Однако на практике для такого мероприятия потребуются не только уверенные навыки владения спектром строительных инструментов, но и инженерные задатки, и навыки токаря. Поэтому перед тем, как приступить к дорогостоящему эксперименту, необходимо оценить свои возможности и навыки, а также помнить, что от безопасности креплений будет зависеть жизнь человека.

Формально процесс создания ворот может быть любым – от изобретения собственного функционального «конструктора» до удачного повторения проверенной идеи. Второй вариант более надежен, так как будут использоваться готовые оригинальные чертежи и проверенные на практике расчеты. Однако даже в случае, если используется оригинальный чертеж, предстоит самостоятельно изготовить сложные детали на специальном оборудовании и приобрести специальные уплотнители из морозоустойчивой резины или каучука. Конструктивно простая схема дверей-самоходов состоит из нескольких деталей:

направляющие;

полотно;

валы;

петли;

подвесы;

балансировочные пружины;

прочие элементы конструкции по чертежу.

Установка секционных ворот

Для полотна, направляющей, валов и пружин потребуется приобрести металл и учесть рентабельность реализации идеи, добавив транспортные расходы. Если присутствуют уверенные навыки плотника и маляра, то можно изготовить все элементы самостоятельно и комфортно обустроить въезд в гараж действительно недорого. Если в бюджет добавить затраты на покраску и оплату услуг токаря, то двери-самоходы из подручных средств могут оказаться дороже готового комплекта.

Не знаете, как установить секционные ворота в подготовленный проем? – это самый простой этап при выполнении работ своими силами. Для правильной установки достаточно воспользоваться общими рекомендациями по сборке готовых комплектов и учесть нюансы монтажа выбранной модели. Поэтому перед тем, как приступить к работе по изготовлению «запчастей», обязательно не только подобрать оригинальный чертеж, но и схему монтажа выбранной модели ворот. Если планируется утепление ворот своими руками, то рекомендуется использовать простые в монтаже утеплители – минеральную вату или пенопласт.

Ремонт секционных ворот

При точном соблюдении рекомендация по сборке и инструкций производителя ремонт гаражных секционных ворот в скором времени не понадобится. Связано это с тем, что на практике, если следовать рекомендациям по выбору надежного производителя, заводские изделия служат без ремонта весь срок, указанный в описании продукции. Однако в процессе эксплуатации конструкции, повреждения ворот часто связаны не с выходом со строя «запчастей» и механизмов, а с фактором случайности: неаккуратный въезд автотранспорта, «мелочный» ремонт. ТОП популярных причин ремонта:

механические повреждения секций;

износ роликов, уравновешивающих пружин;

поломка привода, подвижных частей механизмов.

Серьезные поломки – выход со строя электропривода, обрыв троса, затрудненный ход полотна, лишний скрип конструкции – рекомендуется доверить специалистам. Хотя возможен ремонт подъемно секционных ворот своими руками, если сборка комплекта или изготовление маневренных дверей выполнялись самостоятельно. «Мелкий» ремонт фурнитуры не связан с какими-либо сложностями и его предлагают выполнить своими руками даже сервисные центры.

Главное при монтаже ворот – предусмотреть вероятность выхода со строя или случайного повреждения элементов конструкции и закрепить на внутренней стороне полотна информационную наклейку. В таком случае поиск запчастей не займет много времени – достаточно сообщить продавцу-консультанту каталожный номер и модель ворот. Опытные автолюбители рекомендуют не пренебрегать проверенным способом предотвращения серьезных поломок – регулярно «поправлять» конструкцию и проводить профилактические мероприятия. Правильный подход к эксплуатации ворот – залог длительного срока службы конструкции без дополнительных издержек на ремонт.

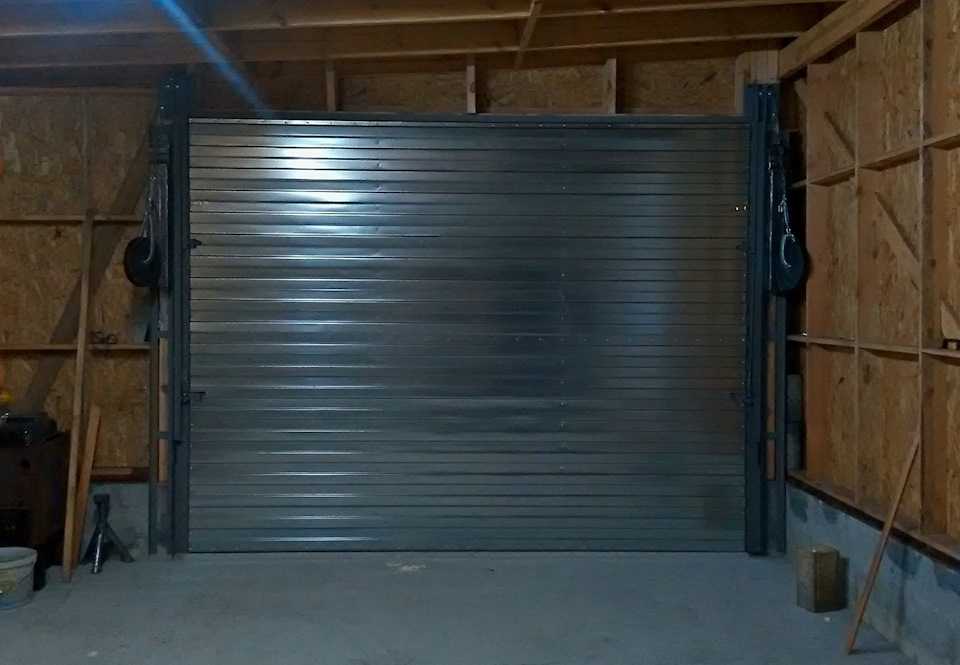

Гаражные подъемные ворота своими руками: инструкция, чертежи, видео

Защита от взломов, прочность, термоизоляция – всё это обеспечивают секционные гаражные ворота. Конструкция отличается от стандартных технологий ещё и удобством в эксплуатации. Установка готового комплекта многим придётся не по карману, поэтому оптимальным решением будет установить ворота в гараж самостоятельно.

Особенности механизма

Подъемные секционные ворота изготовить своими руками сможет каждый, так как технология не содержит ничего сложного. Полотно, представляющее собой соединенные петлями секции, фиксируется на раме, позволяющей ему находиться в горизонтальном и вертикальном положении.

С помощью подъёмных рычагов и роликов оно перемещаются по рельсам, представленным металлическими направляющими. В открытом состоянии конструкция находится на небольшом расстоянии от потолка, а её нижняя часть слегка выступает вперёд, образуя небольшой козырёк. Когда рама опускается, растягиваются пружины компенсации.

Рисунок 1.

Рисунок 2.

Есть два основных механизма:

на противовесе – положение рамы регулируется тросом, соединяющим её с противовесом;
шарнирный – самый распространённый тип, позволяющий раме свободно перемещаться вокруг оси.

Вне зависимости от выбранного механизма изготовить такие подъемные секционные гаражные ворота можно своими руками.

Важно! Рама – это основная часть конструкции, требующая отдельного внимания. Она должна состоять из прочного материала.

Преимущества и недостатки конструкции

Преимущества и недостатки проекта можно посмотреть в таблице.

Преимущества	Недостатки
Прочность полотна защищает от проникновения воров.	В горизонтальном состоянии уменьшает высоту потолка.
Особенность конструкции позволяет ей переносить разные климатические условия и избежать деформации.	Откидные подъемные ворота подходят для установки в проемах только прямоугольной формы.
Механизм устанавливается как на двойные, так и на простые ворота.	Риск образования щели в промежутке от рамы до полотна.
Утеплителем может служить даже пенопласт	Если утеплитель увеличит тяжесть секций, придется установить противовес.
Предусмотрена автоматизация системы для дистанционного управления, для облицовки подойдут любые материалы.	Ремонт отдельных областей полотна невозможен.

Как видно из таблицы изготовление ворот для гаража своими руками помимо оптимальной цены имеет ряд дополнительных преимуществ.

Инструменты и материал

Чтобы своими руками установить подъемные ворота в гараж понадобятся:

молоток;
болгарка;
отвёртка;
дрель;
свёрла;
строительный уровень;
сварочный аппарат;
маркер;
гаечные ключи.

Совет! Рекомендуется заранее подобрать ключи нужно размера или приобрести набор.

Что касается материалов, необходимо подготовить:

полотно;
стальной прут;
швеллер;
электрический привод;
деревянные бруски для потолка и для коробки;
стальные штыри;
пружина;
уголки.

Изготовить привод для подъемных ворот несложно своими руками.

Установка и сборка

Построить подъемные ворота своими руками, не используя чертежи, невозможно. Сначала измеряется проем и производятся расчёты, а после составляется схема.

Когда будут приобретены инструменты и материалы, необходимые для сборки гаражных ворот своими руками, можно приступить к выполнению работы. Сначала деревянные бруски монтируются при помощи пластин, образуя коробку. Она устанавливается и фиксируется после очистки проема. Изготовленное полотно крепится на раме, конструкция покрывается листьями металла. Уголки используются для сборки опоры.

Пружина соединяется с кронштейном при помощи регулировочного приспособления. После изготовления шарнира регулятор натяга монтируется в пластину, соединяющуюся с рычагом. Рельсы, изготовленные из уголков, одной стороной крепятся к пластине, а с другой к ним прикрепляются куски швеллера, зафиксированного болтом с верхним бруском.

Идея! Подъемные ворота можно оборудовать калиткой. Она позволяет попасть в гараж, не применяя лишних усилий.

В качестве альтернативы шарниру можно использовать противовес. Он крепится на трос, прикрепленный к нижним краям рамы и проходящий через блок. Роль противовеса может сыграть любой тяжелый предмет. Вес зависит от тяжести полотна, но не более полутонны. У такой конструкции есть изъяны:

Открыть ворота будет не так просто, потребуются усилия.
Если трос порвется, противовес упадёт на пол.
Необходимо создать специальное место, обустроенное для противовеса.

После всех выполненных действий происходит окрашивание готового варианта секционных гаражных ворот.

Важно! Труднодоступные места будущих ворот необходимо покрасить до сборки.

Заменить старые гаражные ворота на подъемные своими руками – это просто и доступно. Для визуализации процесса представлено несколько последовательных видео:

Советы по продлению срока службы

Секционные ворота, созданные своими руками, прослужат дольше, если учесть несколько рекомендаций. Привод можно заменить реверсной лебедкой самоблокирующегося типа, а стандартная автомобильная сигнализация станет альтернативой для автоматического подъемника. Скрепление составляющих конструкций при помощи сварочного аппарата сведет к минимуму использование дрели, а значит, отверстий станет меньше.

Проем в высоту не должен превышать 220 см, а промежуток от потолка до направляющих – около полуметра. Последние стоит зафиксировать в строго горизонтальном положении, чтобы обеспечить беспрепятственное прохождение полотна.

Как сделать гаражную дверь своими руками

Поделись, пожалуйста!

Facebook
Твиттер

* Этот пост может содержать партнерские ссылки, что означает, что я могу получать комиссионные, если вы решите совершить покупку по предоставленным мной ссылкам (без дополнительной оплаты для вас). Как партнер Amazon, я зарабатываю на соответствующих покупках. Пожалуйста, прочтите мой отказ от ответственности для получения дополнительной информации.

Ворота гаража часто первое, что замечают люди, глядя на дом. Слишком часто эта дверь изготавливается заранее и выглядит невзрачно, как и любой другой дом на улице. Если вы хотите что-то особенное, вы можете заказать двери на заказ по очень высокой цене. Есть ли какие-то другие варианты, кроме унылых и дорогих? Да, вы можете построить свои собственные гаражные ворота!

Сделать гаражную дверь несложно для человека с базовыми навыками работы с деревом. Если вы можете измерить и нарезать пиломатериалы, прикрутить или прибить гвоздями рамы и панели и прикрепить все это к зданию, вы можете построить ворота для гаража!

Содержание

На что обратить внимание при изготовлении гаражных ворот

Среди строителей есть старая поговорка: «Быстро, хорошо или дешево — вы можете выбрать два». Строительство гаражных ворот похоже на это.

Если вам нужна простая дверь, вы можете создать ее быстро и дешево. Если вы хотите что-то действительно необычное, это займет некоторое время. Богато украшенная дверь также будет стоить дорого, хотя ее изготовление будет стоить дешевле, чем ее изготовление на заказ кем-то другим.

Стоимость

Вы можете построить гаражную дверь за меньшие деньги, чем дверь такого же качества, купленную в магазине, но вы не можете сделать ее совсем бесплатно. Если у вас уже есть инструменты, вам просто нужно купить материалы. Добавление оборудования в корзину значительно увеличит стоимость проекта.

Причудливая дверь будет стоить дороже, потому что материалы для нее дороже. Габаритные пиломатериалы стоят дороже, чем листы фанеры; декоративные петли и фурнитура стоят дороже, чем обычные. Добавление отделки, окон и краски увеличивает стоимость. Тем не менее, построить собственную дверь каретного сарая дешевле, чем найти мастера-плотника, который сделает это за вас.

Качество

Качество двери полностью зависит от ваших навыков строителя. Если вы можете сделать высококачественную мебель, вы можете сделать даже причудливые двери каретного сарая. Если ваши навыки более ограничены, вы можете придерживаться простой дверной коробки с обшивкой. В любом случае можно построить прочную гаражную дверь, которая прослужит долгие годы.

Время

Если вам нужна дверь сегодня , чтобы опечатать ваш гараж, строить ее самостоятельно, вероятно, не лучший путь. Чтобы сделать прочную и привлекательную дверь, требуется время. Строительство гаражных ворот работает лучше всего, когда у вас есть достаточно времени, чтобы поработать над этим.

Временные требования удваиваются для необычных дверей — дайте достаточно времени, если вы строите двери каретного сарая или другие архитектурные чудеса.

Когда с вашей существующей дверью случается что-то, что требует немедленной замены, лучшим выходом может быть поездка в домашний центр за готовой дверью. Это закроет дыру и обеспечит безопасность вашего дома в один миг. Лучшая ситуация для создания вашей двери — заменить ту, которая уродлива или плохо работает, но все еще закрывается. У вас есть достаточно времени, чтобы поработать над новой дверью и привести ее в порядок перед установкой.

Размер, материал, форма

Ваш существующий гараж определит размер и форму двери, которая вам нужна.

Измерьте дверной проем и сопоставьте дверь с ним. Измерьте все четыре стороны проема, если у вас старый дом. Иногда дома провисают и смещаются — идеально квадратная дверь не будет смотреться правильно в проеме, который немного смещен.

Если ваш дверной проем не прямоугольный, вы можете попытаться подогнать дверь к дверному проему, или вы можете попытаться сделать отверстие квадратным. Исправление провисшего гаража, который больше не является квадратным, является важным проектом. Это выходит за рамки этой статьи, но это возможно.

Проверьте стены, чтобы убедиться, что они выровнены, и проверьте пол, чтобы увидеть, не сместился ли фундамент. Есть способы исправить и то, и другое, но может быть проще сделать двери немного нестандартными. Такие двери будут хорошо смотреться в дверном проеме не квадратной формы.

Материал

Наиболее распространенный тип гаражных ворот имеет штампованную металлическую раму и обшивку из листового металла. Этот метод позволяет получить прочную, легкую и недорогую дверь.

Вы, вероятно, не можете соответствовать весу штампованного металлического каркаса. Лучшим каркасным материалом для большинства строителей дома является пиломатериал 2×2 или 2×4. Эта древесина достаточно прочна, чтобы сделать прочную дверь, но достаточно легка, чтобы ее можно было поднять.

Обшивка может быть из листового металла или фанеры. Листовой металл легче и немного дешевле, но его сложно настроить. Фанера (обязательно используйте внешний сорт!) тяжелее, но легче поддается формовке.

Если вы хотите, чтобы дверь выглядела как дверь каретного сарая или что-то в этом роде, вы должны использовать размерную древесину.

Вес и прочность

Строительство гаражных ворот становится балансом – дверь должна быть достаточно прочной, чтобы годами открываться и закрываться без деформации или провисания. Он также должен быть достаточно легким, чтобы его можно было открывать и закрывать, особенно если вам необходимо поднять его над головой. Если вам нужно выбрать между легким и прочным, выберите легкий (если вас не зовут Арнольд или Халк). Легкая дверь со временем изнашивается; тяжелую дверь будет трудно открыть навсегда.

У сварщиков есть выбор

Если у вас есть доступ к сварочному оборудованию, у вас есть немного больше выбора при изготовлении дверной коробки. Вы можете сварить дверную раму из квадратных труб, которая будет прочнее и легче, чем аналогичная деревянная рама. Стоимость материалов примерно одинакова, но дверь будет намного долговечнее.

К сожалению, этот вариант экономически выгоден, только если у вас уже есть сварочный аппарат. Покупка оборудования для сварки гаражных ворот ставит этот проект в один ценовой диапазон с изготовлением деревянных ворот на заказ.

Выбор между секционными или цельными воротами

Есть несколько различных форм ваших новых гаражных ворот. У каждого есть преимущества и недостатки; некоторые лучше работают в тесных помещениях, в то время как другим нужно пространство, чтобы открыться. Некоторые из них легко построить и повесить, а другие сложно.

Цельные двери

Цельные двери (также называемые «одинарными панелями») состоят из одной панели . Вопреки названию, это не цельный кусок дерева. Однако эти двери действуют как единое целое; дверь не складывается и не открывается.

Цельные двери проще всего собрать и повесить. Цельнолитые двери имеют два недостатка. Во-первых, они требуют много места для открытия. Во-вторых, они могут провиснуть в будущем.

Цельные двери могут быть распашными или раздвижными. Двери с боковыми петлями работают так же, как двери в доме — они распахиваются сбоку. Если вы живете в заснеженной местности, вам придется сгребать снег с этих дверей, прежде чем вы сможете их открыть.

Для раздвижных дверей необходимо установить направляющую вдоль стены . Их нельзя заблокировать, но им нужен участок стены шириной с дверь, чтобы двери открывались.

Также можно сделать цельную верхнюю дверь, хотя сейчас это редкость. Эти двери требуют больше места, чем распашные, но меньше, чем распашные. Цельные двери красивы, если вы следите за стилем; Вы можете построить эти двери, чтобы соответствовать любому стилю дома.

Сегментные двери

Сегментные двери состоят из двух или более элементов, соединенных шарнирами . Самым распространенным типом гаражных ворот являются секционные рулонные ворота. Эти двери состоят из трех-пяти секций, расположенных вертикально друг над другом. Дверь закатывает дорожку; петли позволяют двери сгибаться, когда она катится по направляющей.

Двустворчатые ворота представляют собой горизонтальные гаражные ворота, которые складываются посередине . Этот стиль двери типичен для шкафов внутри дома. Двустворчатые двери более компактны, чем распашные, но для их установки не требуются специальные направляющие или петли. Однако из-за большого количества петель этот стиль входа может быть сложным в эксплуатации.

Варианты материалов для гаражных ворот

Если вы покупаете гаражные ворота, существует множество доступных материалов. Наиболее распространены сталь и дерево, но также доступны двери из композитного материала и винила. Если вы строите свою собственную дверь, вы в значительной степени ограничены деревом. Сталь может быть вариантом, если вы умеете сваривать, но сложно представить сварную стальную дверь такой же легкой и дешевой, как дверь, купленная в магазине, в которой используется множество штампованных компонентов.

Плюсы и минусы строительства по сравнению с покупкой

Как и в случае с любым самодельным проектом, при выборе сборки или покупки необходимо учитывать множество факторов. Каждый вариант имеет как хорошие, так и плохие моменты. Вес каждого элемента зависит от вас; то, что жизненно важно для одного человека, может показаться глупым другому.

Покупка готовой двери

Готовые двери можно приобрести в большинстве центров домашнего обихода по всей стране. Эти двери доступны в большом разнообразии цветов и стилей. Даже если вы заядлый любитель делать что-то своими руками, есть несколько веских причин для покупки гаражных ворот.

Плюсы готовой двери

Время: купить готовую дверь всегда быстрее, чем строить самому
Качество и гарантия: готовых дверей производятся по стандартным размерам , и они сделаны правильно. Если с вашей дверью возникла проблема, на большинство из них распространяется какая-либо гарантия.

Минусы готовой двери

Стиль: вы ограничены стилями и цветами, выбранными производителем
Стоимость: эти двери недешевы, и многие из них (особенно рулонные двери) требуют профессиональной установки

Самостоятельная сборка

Самостоятельное изготовление всегда доставляет удовольствие, и двери не исключение. Есть много других веских причин для создания собственной двери, но есть и некоторые недостатки.

Плюсы самостоятельной сборки гаражных ворот

Гибкость: если вам нужна дверь нестандартного размера, ее нужно изготовить на заказ
Стиль: вы можете сделать гаражные ворота, которые подойдут к любому стилю дома – при условии, что вы достаточно хороший мастер.

Минусы создания собственной гаражной двери

Сложность: если вы хотите что-то по-настоящему необычное, ваши навыки могут не соответствовать этой задаче вверх, закрыто и заперто за меньшее время, чем требуется, чтобы построить дверь
Установка: гаражные ворота большие и тяжелые; вам понадобится много помощи, чтобы повесить его самостоятельно. Если вы создаете сегментированную дверь, вам все равно нужно вызвать профессионала, чтобы повесить ее и установить пружину.

Инструменты для сборки гаражных ворот

Чтобы построить гаражные ворота любого типа, вам понадобится несколько инструментов. Эти инструменты гарантируют, что ваша дверь будет квадратной, подойдет к отверстию и будет достаточно прочной, чтобы прослужить долгие годы. Большинство из этих инструментов полезны для различных проектов. Если у вас нет некоторых из этих инструментов, не стесняйтесь их покупать — они помогут вам в проектах на долгие годы. Вот необходимые инструменты для гаражных ворот:

Рулетка- это стандарт для проектов DIY
Т-образный угольник или скоростной угольник- вам понадобится металлический угольник, чтобы гарантировать, что ваша дверь не перекосится
Циркулярная пила- другой стандарт DIY ; циркулярная пила — один из самых удобных электроинструментов, который вы можете получить.
Электродрель — можно скрутить дверь ручной отверткой, но мы не рекомендуем это делать.
Молоток для забивания обшивки двери
Ножницы по металлу- если вы используете листовой металл для облицовки двери, вам понадобится инструмент для резки металла дверной замок

Если вы хотите немного упростить проект или просто хотите купить инструменты (а у кого нет дома?), вот еще несколько вещей, которые могут сделать проект еще проще:

Торцовочная пила для резки пиломатериалов по длине даже под углом
Пневматический пистолет для гвоздей и воздушный компрессор – используйте один из них какое-то время, и вы больше никогда не вернетесь к молотку
Лобзик , если вы хотите пилить арки или другие сложные формы в двери
Мощные ножницы по металлу , если вы собираетесь резать листовой металл быстрее

Принадлежности для начала работы с сегментированной дверью

Чтобы построить сегментированную дверь, вы делаете каждую деталь отдельно, затем скрепите их вместе и добавьте ролики. Необходимые материалы:

Брус для каркаса 2×2 — это наилучшее сочетание легкости и прочности, но его трудно найти. 2×4 более громоздкий, но тоже подойдет (особенно если у вас есть устройство для открывания гаражных ворот)
Облицовка ворот может быть из фанеры, листового металла или мерного бруса
Петли для соединения секций
Ролики , которые подходят для направляющих в вашем гараже или
Штифты для петель для двустворчатых дверей
Новая направляющая , если у вас ее еще нет или старая направляющая была повреждена
Окна или стеклянные панели , если план вашей двери включает источник света
Краска или морилка для готовой двери
Накладка может понадобиться или не понадобиться; вы можете украсить свою запись, добавив немного отделки или просто оставить ее простой. Это зависит от вас.

Совет: убедитесь, что ваши панели квадратные, измерив диагонали, прежде чем скреплять раму. Два диагональных измерения должны быть одинаковыми; если это не так, отрегулируйте, прежде чем собирать все вместе

Подвешивание рулонной двери

Рулонные двери обычно крепятся к витой пружине, которая помогает противодействовать весу двери. Рулонную дверь можно соорудить и смонтировать самостоятельно, а вот пружину без посторонней помощи, скорее всего, не подключить. Для изготовления рулонных дверных пружин требуются специальные инструменты и навыки, которых нет даже у самых заядлых домашних мастеров. Вам, вероятно, придется вызвать профессионала для этой задачи.

Принадлежности для начала работы с цельной дверью

Список поставок для цельных дверей аналогичен, но есть несколько отличий.

Брус для обрамления Вы можете использовать пиломатериал 2×4 для цельной двери; элементов каркаса меньше, поэтому пиломатериал может быть немного тяжелее.
Облицовка двери поскольку панели больше, вы можете проявить немного больше творчества — используйте декоративные элементы, такие как крестообразные распорки, чтобы они выглядели как дверь сарая
Окна или стеклянные панели , если план вашей двери включает источник света
Петли или крепежные детали для модели вам потребуется различная фурнитура для боковых, верхних или рулонных дверей; убедитесь, что вы выбрали правильные
Краска или морилка – используйте два цвета, чтобы они выглядели как двери амбара
Накладка может быть использована для придания изюминки вашей новой двери, если хотите, хотя обычные двери также превосходны.

Заключение

Создание собственных гаражных ворот — это проект, который может бросить вызов любому мастеру, от новичка до самого продвинутого плотника. Вы можете создать прочную дверь в широком диапазоне типов и стилей, чтобы соответствовать любому интерьеру. Инструменты и материалы, необходимые для этого проекта, просты; у большинства домашних мастеров уже есть некоторые или все необходимые инструменты.

Если вам надоели ваши гаражные ворота из листового металла, начните мечтать! Проверьте модные двери в Интернете и поищите планы. Построить прекрасную новую гаражную дверь проще, чем вы думаете — попробуйте скорее!

Ресурсы

https://home.howstuffworks.com/home-improvement/how-to-build/how-to-build-garage-door.htm
https://www.ehow.com/how_2383286_build -garage-doors.html
https://www.familyhandyman.com/doors/garage-door-repair/garage-door-makeover/
https://www.thespruce.com/single-panel-vs-sectional-garage-doors-1398094
https://homeposh.com/swing-out-garage-doors-how-to-build-in -трехступенчатый/

Поделись, пожалуйста!

Facebook
Твиттер

Переделка гаражных ворот (сделай сам) | Семейный мастер на все руки

Обновлено: 04 июня 2019 г.

Постройте нестандартные гаражные ворота всего за одни выходные!

Следующий проект›

Семейный мастер на все руки

Получите внешний вид традиционных гаражных ворот каретного двора за небольшую часть от розничной цены. С этими планами DIY вы можете сделать свой собственный, используя стандартную гаражную дверь из твердого картона.

от экспертов по DIY в журнале Family Candyman

ВРЕМЯ
Стоимость

СВЕДЕНИЯ

81. является автором трех книг: «Расколотая история дерева», «Смешно простые мебельные проекты» и «Вопросы и ответы по деревообработке».

Наш дом в стиле греческого Возрождения стоял без гаража первые 150 лет своей жизни, так что я знал, что когда придет время его строить, он должен соответствовать характеру старой девушки. Я также знал, что у меня был тяжелый случай шока от наклейки после покупки верхней двери в стиле каретного дома. Деревянные двери того стиля, который я искал, начинались с 2800 долларов и выросли до трех раз. Поэтому я сделал то, что сделал бы любой уважающий себя самодельщик: я построил свой собственный. И я сделал это, используя недорогую дверь из ДВП, кедровые доски и шпунтованные панели.

Вы можете использовать показанные методы, чтобы настроить новую дверь или обновить старую. Примечание: Дизайн, показанный на следующих страницах, не совсем похож на мою дверь, показанную выше. Я изменил некоторые детали, особенно про арку.

Инструменты и материалы

Поскольку в наши дни большинство готовых дверей изготавливаются из металла или стекловолокна, вам, возможно, придется заказать дверь из твердого картона по специальному заказу в домашнем центре, на лесопилке или у дилера гаражных ворот. Сделайте свою домашнюю работу: у меня были котировки до 800 долларов — более чем в два раза больше, чем я заплатил.

Я купил кедровые доски, грубо распиленные с одной стороны и гладкие с другой, для перил и стоек и 1/4 дюйма. х 4 дюйма х 8 футов. кедровый шпунтованный материал, часто используемый для внутренней обшивки стен или облицовки шкафов, для утопленных планок. Выбирайте прямой материал с минимумом узлов. Кедр идеален, потому что он легкий и естественно устойчивый к гниению. В некоторых частях страны вам может потребоваться специальный заказ.

Используйте пневматический гвоздезабиватель. Это позволит вам работать в два раза быстрее, чем при ручном забивании гвоздей, а поскольку шляпки гвоздей оставляют только крошечные вмятины, грунтовка и краска заполнят их, сэкономив вам часы установки гвоздей, шпаклевки и шлифовки. Гвозди важны, но именно клей удерживает доски плоскими и надежными в течение длительного времени. Для этой задачи я использовал сверхпрочный «черновой» клей. Герметик не менее важен, так как он предотвращает попадание влаги между досками и дверью. Для этой работы я использовал белый силиконовый герметик, который сам по себе является цепким клеем. Некоторые силиконовые герметики нельзя красить, и обычно они доступны в ограниченном количестве цветов. Если вы не можете найти силиконовый герметик, который соответствует цвету краски вашей двери, купите «окрашиваемый» вариант.

Чтобы обеспечить точные разрезы, выпросите, одолжите или украдите торцовочную пилу.

Вопросы конструкции и безопасности

На самом деле я построил и установил свои гаражные ворота 10 лет назад, и с тех пор у меня не было ни малейших проблем. Прежде чем приступить к реализации своего проекта, имейте в виду следующие факторы:

Когда вы модифицируете дверь, вы, скорее всего, аннулируете гарантию производителя, поэтому постарайтесь создать водонепроницаемые уплотнения везде, где это возможно.
Поскольку вы увеличиваете толщину двери на 3/4 дюйма, вертикальные направляющие гаражных ворот необходимо будет отодвинуть от проема на дополнительные 3/4 дюйма. Для этой работы вам могут понадобиться кронштейны косяка увеличенного размера.
Ваша дверь будет весить от 40 до 60 фунтов. тяжелее после добавления деревянной накладки. Выясните общий вес вашей двери и установите пружины и устройство для открывания гаражных ворот, рассчитанное на этот вес.
Убедитесь, что каждая из четырех дверных панелей из твердого картона имеет прочный горизонтальный усиливающий стержень вдоль задней части, чтобы предотвратить прогибание. Эти планки устанавливаются при навешивании двери.
Если вы работаете с существующей дверью, убедитесь, что она в хорошем состоянии. Удалите любую отслаивающуюся или отслаивающуюся краску, чтобы клей и герметик имели прочную поверхность, к которой можно было бы приклеиться.

Повесить дверь гаража — сложная и потенциально опасная работа. Я предлагаю вам сделать то же, что и я: нанять профессионала, чтобы повесить дверь. Профессионал знает, как безопасно установить дверь, направляющую и механизм открывания. Планируйте поговорить ДО того, как вы начнете свой проект, чтобы получить дополнительный вклад в работу, которую вы делаете.

Начните с плана игры и эскиза

Фото 1: Разметьте схему

Соедините панели вместе с помощью планок 1×3 и шурупов для гипсокартона. Нарисуйте линии мелом, чтобы обозначить края перил и стоек. Четыре «проема» между стойками должны быть одинаковой ширины.

Мы разработали нашу дверь шириной 16 футов, чтобы она напоминала пару меньших дверей каретного сарая, но вы можете придумать другой дизайн. Вы можете увеличить или уменьшить количество вертикальных перекладин, установить прямую верхнюю рейку вместо арочной или установить перекрещивающиеся рейки, чтобы они выглядели как двери амбара.

Измерьте высоту и ширину каждой дверной панели, а также общую высоту и ширину гаражных ворот в собранном виде и зарисуйте их на миллиметровой бумаге. Нарисуйте рельсы и опоры и то, как они встречаются, чтобы у вас был четкий план игры.

Расположите четыре панели гаража на полу. Убедитесь, что они расположены в правильном порядке (если они новые, они будут помечены как верх, середина, середина, низ) и что краевые канавки должным образом перекрываются. Временно прикрепите их друг к другу с помощью планок 1×3 и шурупов для гипсокартона (Фото 1). Перенесите измерения с миллиметровой бумаги на дверь, затем проведите мелом линии, чтобы обозначить края всех перил и перекладин.

Сначала я начертил линии для горизонтальных перекладин, затем линии для двух внешних стоек 1×4 и центральной стойки 1×8. Я измерил расстояние между крайними и центральными элементами, чтобы найти центральную точку, а затем нанес линии для промежуточных элементов (фото 1). Когда я закончил, четыре промежутка между стойками были одинаковой ширины.

Расположение перил и перекрытий

Разместите панели в правильном порядке и временно прикрепите их друг к другу. Перенесите свой масштабированный рисунок на панели и привяжите линии, чтобы отметить положение различных частей.

Установка перил, стоек и планок

Фото 2: Начните с нижней перекладины

Нанесите строительный клей и герметик перед прибиванием перил и перекладин. Герметик блокирует влагу по краям, а клей обеспечивает долговременную удерживающую способность.

Фото 3: Установка стоек

Нанесите силиконовый герметик на концы стоек перед их прилеганием к поручням. Используйте гвозди экономно; достаточно, чтобы удерживать детали на месте, пока строительный клей не затвердеет.

Фото 4: Отметьте арки на верхних направляющих

Отцентрируйте кусок фанеры под дверью и вверните винт, который будет служить точкой поворота. Наденьте рулетку, держите карандаш на нужном радиусе и «раскачайте» арку через верхнюю перекладину. В этом случае 10 футов. отметка на ленте обеспечила идеальный радиус. Вырежьте арку электролобзиком.

Фото 5: Получите одинаковую длину без измерения

Определите точную длину планок для каждой панели, затем прижмите выпуклый блок, чтобы отрезать их до одинаковой длины.

Фото 6: Разложите планки для обеспечения симметрии

Временно соедините планки с пазом и шпунтом, затем отцентрируйте эту «испытательную панель» в проеме. Отметьте две концевые планки, затем обрежьте их по ширине для установки.

Фото 7: Установка планок

Нанесите тройной слой строительного клея и один слой силиконового герметика на верхнюю часть дверной панели, затем прибейте планки одну за другой.

Фото 8: Зачеканка планок

Нанесите дополнительный герметик там, где планки соприкасаются с перилами и перекладинами.

Нанесите два слоя сверхпрочного строительного клея и слой силиконового герметика, чтобы закрепить нижнюю направляющую (Фото 2). Установите полоску герметика так, чтобы она просто «соприкасалась» с нижней частью меловой линии; Таким образом, герметик немного размажется, что поможет создать водонепроницаемое уплотнение вдоль верхней части доски. Установите нижнюю направляющую на место шероховатой стороной вверх и закрепите ее гвоздями через каждые 12 дюймов.

Затем установите краевые, центральные и промежуточные стойки (Фото 3). Их концы должны быть на одном уровне со швами между дверными полотнами. Используйте меловые линии в качестве направляющих для нанесения капель строительного клея и герметика перед установкой каждой доски. Также нанесите бусинки силиконового герметика на внешние края, чтобы создать хорошее уплотнение. Установите рейки 1 × 6 в верхней части панели 3.

Нарисуйте арки на верхних рейках 1 × 12 (фото 4), используя винт в качестве центральной точки и рулетку в качестве гигантского компаса. Вырежьте арку с помощью лобзика и сгладьте края вручную или механическим шлифованием. Установите арки, используя строительный клей и силиконовый герметик.

Измерьте высоту планок с пазом и шпунтом для панели 1. Отметьте длину одной из планок, поместите ее на торцовочную пилу, затем установите «отбойник», чтобы все планки, которые вы обрезаете для панели 1, были одинаковой длины (Фото 5).

Сложите примерно дюжину предварительно вырезанных деталей бок о бок, чтобы создать тестовую панель, показанную на Фото 6. Отцентрируйте ее в отверстии, затем отметьте две крайние планки, чтобы планки располагались по центру во время фактической установки. Разорвите первую часть по ширине, указанной вашей отметкой, затем установите ее язычком наружу. Продолжайте установку других частей (фото 7). Разорвите последний кусок точно по ширине, чтобы он плотно прилегал к другой перекладине. Установите все части на панель 1, затем подойдите ко второй панели. Ваши «начальные части» в каждом разделе каждой панели должны быть идентичными.

Финишная отделка

После того, как все рейки будут установлены, нанесите больше силиконового герметика в местах их стыковки со стойками и поручнями (Фото 8). Удалите планки 1×3, скрепляющие панели, поместите панели на козлы и загрунтуйте все открытые края и поверхности толстым слоем грунтовки для наружных работ, препятствующей образованию пятен. Нанесите его на открытые концы планок, чтобы предотвратить попадание влаги внутрь. После того, как грунтовка высохнет, нанесите два слоя хорошей краски для наружных работ, снова уделяя особое внимание открытым концам планок, поручней и стоек.

Позвоните своему дружелюбному работнику двери гаража по соседству, чтобы он повесил ваше новое творение.
