Напольное водяное отопление, в отличие от привычного большинству обывателей радиаторного, появилось сравнительно недавно.

Данная система предназначена для нагрева пола в квартире либо доме, используя его в роли теплоаккумулятора и теплоизлучателя одновременно. Половое отопление позволяет равномерно распределять тепловую энергию и добиваться ее существенной экономии (до 30%).

Среди несомненных преимуществ водяного отопления можно выделить не только экономичность, создание комфортной температуры и более эффективное использование жилого пространства (за счет отсутствия традиционных радиаторов), но и возможность монтажа своими руками.

Данная статья целиком посвящена описанию принципов работы и последовательности монтажа водяного отопления.

Содержание

  • 1 Устройство теплых водяных полов

    • 1.1 Разновидности водяных полов

    • 1. 2 Типовой состав системы водяного отопления

  • 2 Основные этапы монтажа бетонного водяного пола

    • 2.1 Установка коллекторной группы

    • 2.2 Предварительная подготовка поверхности пола

    • 2.3 Монтаж трубопроводов

    • 2.4 Регулировка температуры

    • 2.5 Заключительные положения

Устройство теплых водяных полов

Половое отопление позволяет равномерно распределять тепловую энергию и добиваться ее существенной экономии. Нажмите для увеличения.

Водяное отопление пола подразумевает использование в качестве основного источника тепловой энергии нагретого теплоносителя, производящего обогрев помещения благодаря прохождению по уложенным в полу трубам.

Теплые водяные полы наиболее часто можно встретить в загородных домах. Подобная ситуация сложилась благодаря ряду веских причин.

Во-первых, в квартире, присоединенной к системе центрального отопления, запрещается устраивать теплые полы из-за угрозы увеличения гидравлического сопротивления.

Во-вторых, не следует выполнять подключение и к трубопроводам системы горячего водоснабжения, так как вода после прохождения по системе теплого пола возвращается в общий стояк горячего водоснабжения уже охлажденной.

Таким образом, в городской квартире наиболее целесообразно использовать электрический теплый пол, а в загородном доме – водяной. Водяное отопление теплых полов следует использовать исключительно в утепленных зданиях и помещениях.

Предварительное проведение гидроизоляционных работ производить не обязательно (большинство производителей комплектующих не настаивают на проведении данной процедуры).

Разновидности водяных полов

Водяное отопление, монтируемое под полом,может иметь следующие разновидности:

  1. Бетонное.
  2. Настильное.

Первый вариант предусматривает укладку водяного пола при помощи бетонной стяжки, второй – без укладки стяжки.

Настильные полы могут укладываться на алюминиевые пластины через изготовленную из полистирола прокладку (полистирольная система) либо на деревянный черновой пол или лаги (деревянная система).

В данной статье мы подробно остановимся на последовательности монтажа бетонного водяного пола, так как именно он получил наибольшее распространение и популярность.

Типовой состав системы водяного отопления

Практически любая система отопления, имеющая в своем составе теплый пол (водяной), представлена следующими основными элементами:

  1. Полимерные либо металлополимерные трубопроводы.
  2. Теплоизоляционные материалы.
  3. Циркуляционный насос.
  4. Запорная арматура (шаровые клапаны) и регулирующая арматура (регулирующие клапаны).
  5. Коллекторы, фитинги и крепеж.

Отопительная система, выполняющая вспомогательную функцию, может быть не только смонтирована своими руками, но и предусматривает проведение самостоятельного предварительного расчета.

Состав системы отопления. Нажмите для увеличения.

В случае, когда основным источником тепла является отопление, представленное исключительно одним водяным теплым полом, разработку проектного решения рекомендовано заказать у профильных специалистов.

Основные этапы монтажа бетонного водяного пола

Водяное отопление пола, производимое самостоятельно (своими руками), в обязательном порядке должно включать в себя последовательное выполнение следующих этапов и операций:

  1. Установка коллекторной группы.
  2. Предварительная подготовка поверхности пола.
  3. Укладка трубопроводов системы отопления.
  4. Регулировка температуры.

Рассмотрим основные вопросы, связанные с выполнением указанных выше работ.

Установка коллекторной группы

Работы по монтажу водяного пола необходимо начать с установки специального коллекторного шкафа, который следует расположить на равном удалении от конечных потребителей.

Так, если необходимо произвести монтаж теплых полов в двух комнатах, то коллекторный шкаф должен быть установлен посередине комнат.

Для достижения необходимого эстетического эффекта производится установка коллекторного шкафа внутрь стены.

Подготовительной операцией в данном случае является подготовка специальной ниши, осуществляемая при помощи перфоратора и “болгарки”. Размеры данной ниши должны несколько превышать габаритные размеры шкафа, а располагать ее следует у поверхности пола.

Каково основное предназначение коллекторного шкафа?

Система (основная либо вспомогательная) водяного отопления пола включает в себя определенное количество трубопроводов, которые стыкуются именно внутри коллекторного шкафа, приходя из системы центрального отопления. Регулировочная и запорная арматура является непременным атрибутом коллекторных шкафов.

Устройство коллектора. Нажмите для увеличения.

После непосредственной установки коллекторного шкафа в него необходимо завести два основных трубопровода – подающий и обратный.

Подающий трубопровод служит для транспортировки теплоносителя из системы центрального водоснабжения. По обратному трубопроводу возвращается охлажденный теплоноситель.

На конечных участках подающего и обратного трубопроводов, расположенных в коллекторном шкафу, устанавливается запорная арматура (шаровые краны либо вентили).

Их основное предназначение – принудительное отключение подачи теплоносителя. Для присоединения запорной арматуры к подающему и обратному трубопроводу применяется переходной компрессионный фитинг.

Полученную систему, состоящую из подающего и обратного трубопровода, запорной арматуры и компрессионного вентиля, следует присоединить к коллекторной рейке, имеющей целый ряд отводящих патрубков.

Данные патрубки служат для присоединения образующих контур теплого пола трубопроводов. Отверстие, образованное на другой стороне трубопровода коллекторной гребенки, остается открытым.

Данное отверстие можно закрыть при помощи обыкновенной заглушки либо сливного ревизионного крана, предназначенного еще и для стравливания воздушных пузырьков в случае, когда система “завоздушена”. Как видите, монтаж коллекторного шкафа вполне можно произвести своими руками.

Предварительная подготовка поверхности пола

Водяной пол, монтируемый непосредственно от системы центрального отопления, должен укладываться на предварительно подготовленную поверхность.

Подготовку поверхности следует начинать с уборки мусора и проверки поверхности на горизонтальность, осуществляемой при помощи двухметрового строительного уровня.

Проверкой на горизонтальность ни в коем случае не следует пренебрегать. Ее необходимо производить для того, чтобы защитный слой стяжки был одинаковым, а прогрев равномерным.

Приступать к выравниванию пола следует в том случае, если расположенные по углам высоты превышают один сантиметр. Далее производится укладка гидроизоляционного слоя (при необходимости) на выровненную ранее поверхность.

Стены следует проклеить по всему периметру специальной демпферной лентой, предназначенной для компенсации линейных расширений, которым подвержен теплый пол (стяжка пола). Торчащие остатки ленты после заливки пола необходимо обрезать.

Подготовка пола для монтажа отопления. Нажмите для увеличения.

Отопление, представляющее собой водяной теплый пол, обязательно включает в себя теплоизолирующие маты, предотвращающие потери тепла.

Половое отопление может быть устроено с использованием матов, изготовленных из следующих материалов:

  1. Пенополистирол.
  2. Минеральная вата.
  3. Газобетон.
  4. Техническая пробка.
  5. Велотерм.

Теплоизоляционные маты, защищающие от тепловых потерь расположенный в ванной комнате либо туалете пол с самостоятельно установленным водяным отоплением, должны быть влагоустойчивыми.

Монтаж трубопроводов

Монтаж трубопроводов системы водяного отопления в загородном доме либо в квартире, как и выполнение всех прочих этапов, можно выполнить своими руками.

Основной момент данного этапа – закрепление трубопроводов будущего теплового контура, которые содержат в себе все отапливаемые помещения.

Один из наиболее популярных способов – крепление предварительно уложенной трубы к металлической кладочной сетке, уложенной непосредственно на утеплитель.

Фиксация трубопроводов, которые содержат в себе отапливаемые нагретым до нужной температуры теплоносителем водяные полы, и металлической сетки осуществляется вязальной проволокой.

Теплые полы могут включать в себя тепловой контур, максимально возможная длина которого не превышает 70 метров. В случае, когда в данное расстояние уложиться не представляется возможным, теплые полы должны иметь второй контур.

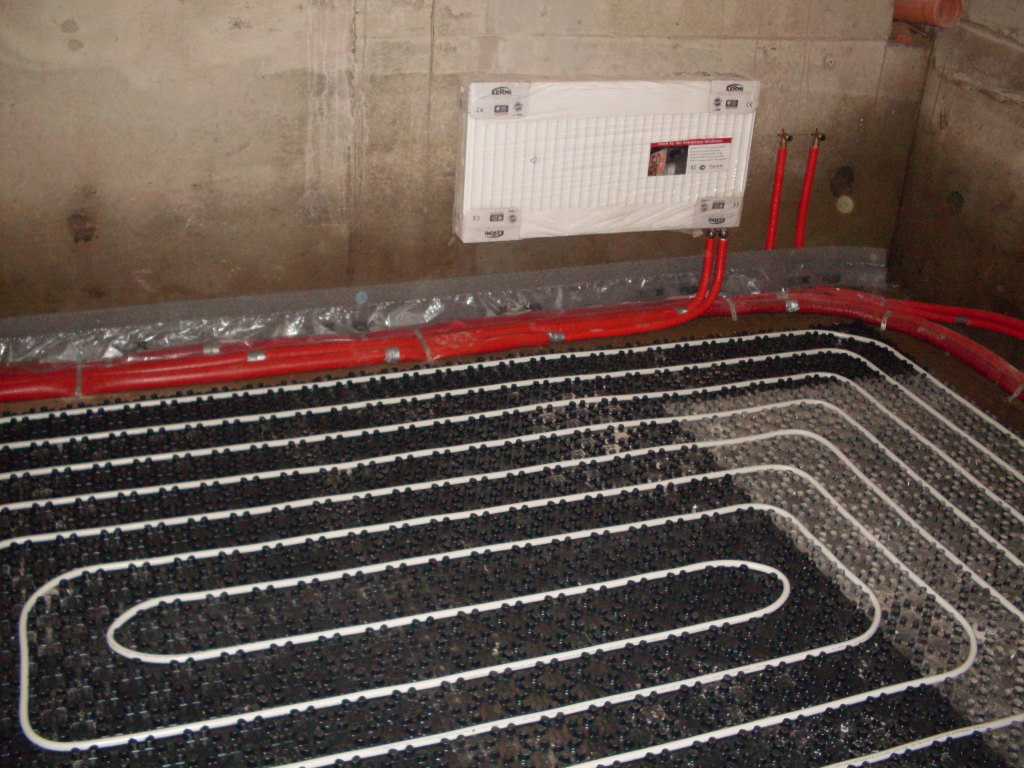

Процесс укладки труб для тёплого пола. Нажмите для увеличения.

Для монтажа двухконтурной системы следует применять коллекторную рейку с большим количеством отводов, общая длина трубопроводов одного контура не должна превышать длину трубопроводов другого.

Укладку трубопроводов необходимо производить от наиболее холодных зон по направлению к более теплым. К холодным зонам относятся оконные и дверные проемы.

При монтаже отопления своими руками следует выбирать трубы от наиболее надежного поставщика.

Гидравлические испытания уложенных трубопроводов необходимо произвести перед заливкой пола цементно-песчаным раствором.

Трубопроводы считаются выдержавшими испытание, если при давлении в 6 атмосфер не выявляются течи, не происходит падение давления. Время, необходимое для полного застывания цементно-песчаного раствора, должно составить не менее 10 дней.

Варианты укладки труб в тёплом полу. Нажмите для увеличения.

Лишь при соблюдении этих условий водяное отопление, смонтированное вами под полом, будет надежным, долговечным и эффективным.

Регулировка температуры

Половое отопление с использованием нагретой воды (водяное) предусматривает наличие двух способов регулировки температуры:

  1. Ручное регулирование (при помощи запорной арматуры).
  2. Автоматическое регулирование (при помощи электроприводов).

Теплые полы (в частности рассматриваемое нами водяное отопление) отличаются большей эффективностью при автоматическом регулировании.

Заключительные положения

Водяное отопление пола более рационально монтировать в доме, а не в квартире. Последний вариант имеет право на существование, но сопряжен с некоторыми проблемами.

И в первом, и во втором случае систему достаточно просто смонтировать своими руками, используя описанную выше последовательность действий и некоторые специфические нюансы.

  • Автор: admin

Электрическая система Система водоснабжения
Время установки? Быстрая установка. Некоторые системы можно установить за 30 минут. Установка занимает больше времени.
Как это работает? Электрические нагревательные провода или нагревательные маты, подключенные к линии от электрощита. Трубы отопления перекачивают воду в контурах теплых полов, отапливаемых котельной системой.
Тип проекта ? Идеально подходит для проектов реконструкции. Рекомендуется для новых проектов.
Текущие расходы? Систему можно зонировать, чтобы компенсировать затраты на электроэнергию. Более низкие долгосрочные эксплуатационные расходы, чем у электрических систем.
Стоимость установки? Дешевле в установке, чем системы водоснабжения. Более дорогая установка.
Функция? Электрический быстрее нагревается и остывает. Hydronics нагревается и остывает медленнее.
Обслуживание? Не требует обслуживания. Требуется регулярное обслуживание.
