Чтобы в построенном загородном доме можно было жить в любое время года, он нуждается в качественном отоплении. Среди большого разнообразия отопительных приборов подчас бывает сложно определиться, что именно нужно в той или иной ситуации. Одним из самых простых вариантов, которые возможно обустроить самостоятельно, является система отопления без насоса, то есть с естественным типом циркуляции теплоносителя. Именно о таком типе отопления мы и расскажем далее в материале.

В каких случаях без насоса можно обойтись

Движение теплоносителя внутри отопительного контура происходит под воздействием законов физики. Это значит, что нагреваясь, жидкость поднимается, а по мере остывания – вновь опускается, обеспечивая тем самым обогрев помещения.

Более всего система отопления без циркуляционного насоса востребована именно в загородных домах и на дачах, поскольку в условиях пригорода электроснабжение не всегда бывает стабильным или отсутствует вовсе. В связи с этим оборудование отопления с принудительным типом циркуляции нецелесообразно.

Примечательно, что отопление с естественной циркуляцией теплоносителя вполне возможно обустроить самостоятельно. К тому же, такой системой очень удобно пользоваться.

Строение и разновидности систем с естественным типом циркуляции

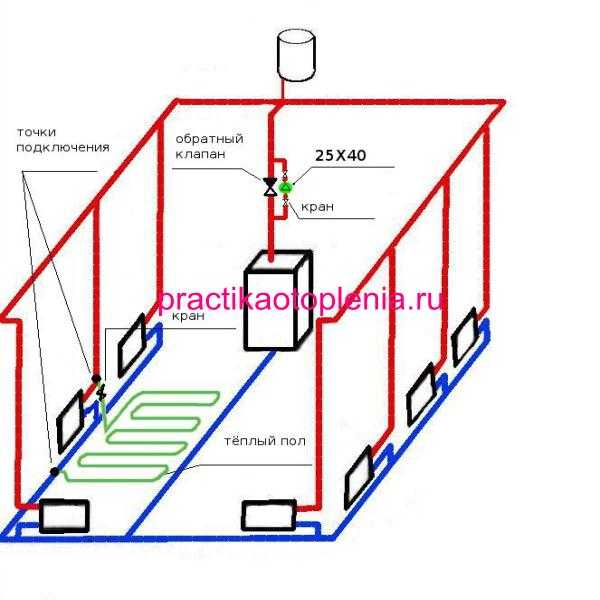

Обычно схема отопления без насоса включает перечень обязательных компонентов:

• нагревательный прибор – котел или печь, которую можно топить доступным в том или ином регионе видом топлива;
• расширительный бачок, который позволяет сбросить лишнее давление или долить воды в отопительный контур;
• трубы, образующие контур, по которому будет двигаться вода в системе;
• батареи, которые позволяют более качественно обогреть помещение за счет увеличения площади теплоотдающей поверхности.

Диаметр труб для отопления с естественной циркуляцией будет несколько большим, чем при условии применения циркуляционного насоса.

Исходя из того, какой именно теплоноситель будет использоваться, системы отопления с естественной циркуляцией могут быть водяными или паровыми.

Приведем отличительные особенности каждого из типов отопления.

Отопление с водой в качестве теплоносителя

Функциональные особенности водяных отопительных систем с естественным типом циркуляции теплоносителя определяются рядом характеристик.

Исходя из того, какой расширительный бак используется для обустройства системы отопления с естественной циркуляцией теплоносителя, различают:

1. Системы открытого типа. В данном случае расширительный бак устанавливают как можно выше, чтобы создать избыточное давление в расширительном бачке. Кроме того, благодаря этому можно избавиться от воздушных пробок в отопительном контуре. Время от времени через открытый расширительный бак в трубы доливают воду, частично испарившуюся в процессе эксплуатации отопления.
2. Системы закрытого типа. В таком отоплении с естественной циркуляцией расширительный бак заменен специальным мембранным гидроаккумулирующим баллоном. Он обеспечивает дополнительное давление в контуре в пределах 1,5 атмосферы. В целях безопасности системы такой конструкции обычно оборудуют блоком с манометром, задача которого состоит в корректировке давления внутри трубопровода.

Еще один принципиальный момент, который отличает конструкции отопительных систем с естественным типом циркуляции воды, состоит в схеме подключения нагревательных элементов.

По способу подключения отопительных приборов к газовому котлу без насоса можно выделить такие варианты:

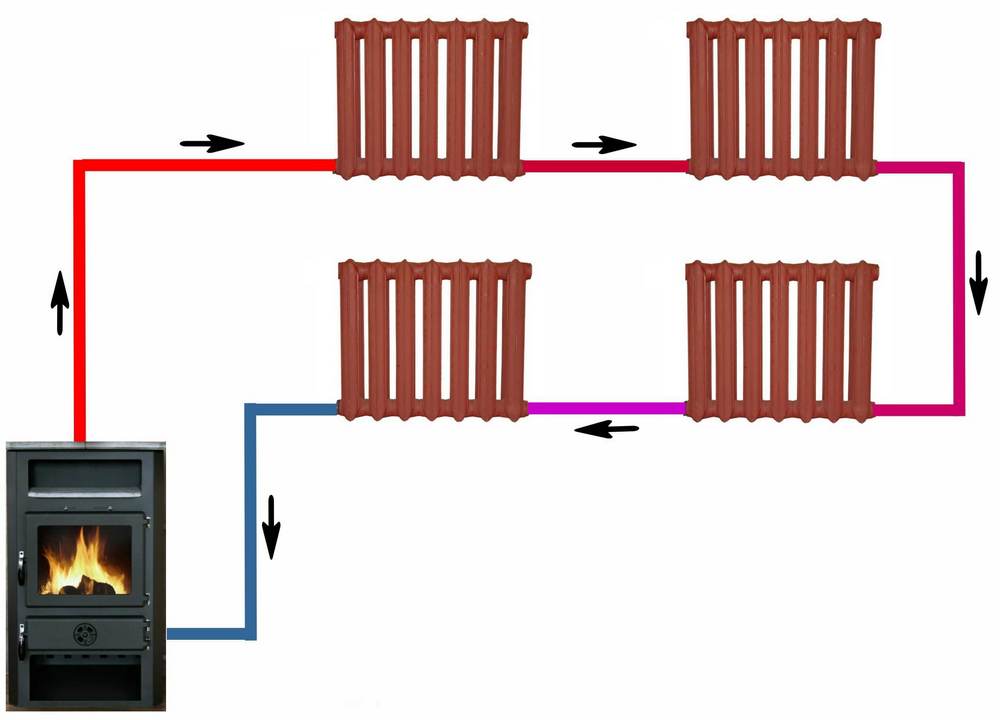

1. Однотрубная разводка отопления. При таком типе отопления выполняется последовательное подключение всех радиаторов к одной и той же трубе. То есть, вода проходит сквозь каждый последующий отопительный прибор и только после этого движется дальше. Среди достоинств оборудования однотрубной разводки можно назвать простоту ее монтажа, а также низкую материалоемкость.
2. Двухтрубная разводка в системе отопления с естественным типом циркуляции. В данном случае все радиаторы, которые входят в состав системы отопления, подключаются к трубопроводу параллельно. При этом температура теплоносителя, который попадает в каждый радиатор, одинаковая. После того как вода пройдет через весь радиатор и остынет, по обратной трубе она возвращается в теплообменник котла.

Считается, что двухтрубная схема разводки является наиболее целесообразной с точки зрения эффективности обогрева жилья. Правда, чтобы оборудовать такую систему, потребуется достаточно много труб и доборных элементов для монтажа отопительного контура.

Стоит отметить, что определяясь, как сделать отопление без насоса, учитывайте свои практические навыки, а также финансовые возможности для приобретения расходников.

Паровой тип отопления

Некоторые потребители путают паровое отопление с водяным. В сущности, эти системы очень похожи, за исключением того, что теплоносителем служит пар, а не вода.

Внутри отопительного котла системы с естественным типом циркуляции вода нагревается до температуры кипения и преобразуется в пар, который затем перемещается в трубопровод и далее подается к каждому радиатору в контуре.

В конструкцию паровой системы отопления с естественной циркуляцией теплоносителя входят такие компоненты:

• специальный отопительный котел, внутри которого вода нагревается до температуры кипения, и аккумулируется пар;
• клапан для выпуска пара в систему отопления;
• трубопровод;
• отопительные радиаторы.

Обратите внимание, что паровой тип отопительной системы эксплуатируется в условиях очень высоких температур, поэтому применять пластиковые трубы для выполнения трубопровода категорически нельзя.

Классификация отопления парового типа по схемам разводки и другим критериям точно такая же, как и у водяных отопительных систем. В последнее время используют и бойлер для отопления частного дома, что тоже имеет свои преимущества.

Как правильно монтировать отопление

Чтобы готовая система отопления с естественным типом циркуляции функционировала правильно и эффективно, при ее монтаже важно придерживаться некоторых правил.

В целом схема установки выглядит так:

• Радиаторы отопления необходимо установить под окнами, желательно на одном уровне и с соблюдением необходимых отступов.
• Далее устанавливают теплогенератор, то есть выбранный котел.
• Монтируют расширительный бак.
• Выполняют разводку труб и стыкуют зафиксированные ранее элементы в единую систему.
• Отопительный контур наполняют водой и выполняют предварительную проверку герметичности соединений.
• Заключительный этап состоит в запуске отопительного котла. Если все работает правильно, значит, в доме будет тепло.

Обратите внимание на некоторые нюансы:

1. Котел должен быть расположен в самой нижней точке системы.
2. Монтаж труб необходимо выполнять с уклоном в сторону обратного потока.
3. Поворотов в трубопроводе должно быть как можно меньше.
4. Для повышения эффективности отопления необходимы трубы с большим диаметром.

Надеемся, данная статья будет для вас полезной, и вы сможете самостоятельно смонтировать систему отопления без циркуляционного насоса в вашем загородном доме.

Водяное отопление частного дома своими руками: схемы, этапы

Обустроить комфортную жизнь вдали от пыльного, грязного города, пробок и вечного неумолкающего шума, в душе мечтает каждый горожанин. Никаких соседей, чистый воздух, уют и природа вокруг. Для комфортной жизни в загородном доме необходимы современные удобства, предоставляемые цивилизацией: свет, отопление, вода. Со светом проблем не возникает, электрификация в стране на уровне, для воды роется скважина. Но вот с отоплением посложнее. Топить каждый день русскую печь из кирпича не современно. Хорошим решением станет водяное отопление частного дома, сделанное своими руками, его схемы просты и понятны.

Принцип работы водяного отопления заключается в следующем: по дому протягиваются металлические трубы и устанавливаются радиаторы (батареи). По трубам течет горячая вода, попадая в батареи, она отдает тепло окружающему пространству, нагревая жилище.

В пределах города дома отапливаются с помощью нагретой воды, которая подается по трубопроводам с котельной по территории города. Для частного дома понадобится своя система и котельная.

Простейшая система водяного отопления состоит из следующих частей:

• Котел;
• Трубы;
• Радиторы;
• Насос;
• Расширительный бачок.

Содержание

• Котел
• Трубы
• Радиаторы
• Насос
• Расширительный бак и система подпитки
• Тепловой контур
• 40 фото схем водяного отопления для дома:

Котел

Без котла отопление работать не будет. Он подогревает воду, от правильного его выбора зависит хватит ли тепла, будет ли система действительно экономичной. В результате горения топлива котел нагревается, через него проходят потоки воды, забирают тепло и отправляют его в систему отопления дома.

Котлы различаются по конструкции, виду топлива, наличию компьютерного управления и даже возможности автоматизировать подачу топлива.

Наиболее популярные котлы для условий России работают на древесном топливе и газе.

Главным параметром котла является его мощность, она измеряется в кВТ и рассчитывается исходя из площади дома. Тип топлива выбирается из личных предпочтений и возможностей хранения.

Для котлов, работающих на газе, в землю на участке для дома устанавливается емкость для хранения газа, которую можно наполнить, вызвав специальную технику. Емкости рассчитываются на сезон. Наличие емкости под давлением на участке достаточно безопасно. Газ значительно дешевле всех существующих видов топлива.

Для котлов, работающих на древесном топливе (дрова, уголь, паллеты) понадобится установка котельной, хранилища для топлива и безопасное хранилище для золы. Зола – это несгоревшие остатки древесного топлива, которые со временем загрязняют котел. Периодически такой котел необходимо чистить от нагара, выгружать золу и сгружать в не горящую емкость.

Зола вне котла может тлеть в течении трех-четырех дней и может стать причиной пожара. Остывшую золу используют в качестве удобрения.

Для поддержания горения котел необходимо загружать топливом. В зависимости от конструкции котла, мощности и размера это необходимо будет делать раз в час или в несколько дней. Помещение котельной лучше оборудовать системой пожаротушения и сигнализацией. Если все сделано правильно и при правильной эксплуатации твердотопливный котел абсолютно безопасен.

Современные котлы – это не просто печки-буржуйки. Их конструкция куда более сложная и она обеспечивает максимальный коэффициент полезного действия, чем совершеннее котел в технологическом плане, тем лучше и полнее сгорает топливо и меньше остается несгоревших частей. Технологичные котлы могут требовать определенного вида топлива. Котел работающий и рассчитанный только на дорогие финские паллеты, на местных аналогах не разгорится и не достигнет рабочих, экономичных режимов.

Современные котлы оборудуются электронными и компьютерными системами управления, которые позволяют контролировать температуру в помещении. На их основе можно реализовать даже некое подобие «умного дома» – организовать управление котлом на основе приложения для смартфона или же с помощью смс. Такой дом сможет экономить тепло пока хозяина нет дома и прогреваться перед его приездом.

Котлы с автоматической подачей топлива оборудованы емкостями и механизмами, которые сами загружают котел топливом, на некоторое время избавляя владельца от работы кочегара.

Нагревать воду можно и электрическим котлом, они самые простые в использовании и обслуживании. Их нужно только подключить к сети. Но расход энергии будет очень большим, а счета за электричество шокируют владельца дома.

Стоимость отопления электричеством минимум в 4-6 раз дороже газа или дров.

Любой котел, так же может выполнять функцию отдельного нагрева горячей воды для бытовых нужд. Либо в паре с топливным котлом для такого дела можно установить электрический.

Трубы

Используются стальные или пластиковые, разница в способе монтажа. Единственное, что стоит учитывать это их диаметр – он должен быть достаточным для прохождения по ним нужного количества воды. При установке труб стоит позаботиться о необходимом количестве запорной арматуры и организации системы сброса воды. Если с котел сломался, вода в трубах может перемерзнуть. Конечно, это случиться не мгновенно, в утепленном доме процесс займет несколько дней. Но если это все-таки случится – запустить систему отопления с перемёрзшей водой в трубах невозможно. Останется только срезать их и смонтировать новые.

Для упреждения таких неприятностей стоит следить за состоянием котла, изолировать трубы, находящиеся на улице и сливать воду при любых сомнительных ситуациях.

Некоторые владельцы домов заполняют трубы антифризом. Но и это не панацея – антифриз может оказаться некачественным и разбавленным водой и замерзать уже при минус 12 градусах Цельсия.

Подключение труб или разводка, может быть однотрубной или двухтрубной.

1. В первом случае оба выхода радиатора подключаются к одной трубе, вода течет как через радиатор, так и одновременно через трубу дальше. Эта схема более простая, но её КПД меньше, поскольку часть горячей воды будет возвращаться без теплоотдачи. Воде будет проще течь через трубу, чем через радиатор.
2. Двухтрубная схема подключает выход и вход радиатора к двум разным трубам: подающей и обратной. Весь поток нагретой воды проходит через радиатор и устремляется по другой трубе назад к котлу. Такая система потребует больше разводки, но её КПД несоизмеримо выше.

Радиаторы

Радиаторы – это устройства для передачи тепла от теплоносителя, они рассчитываются исходя из параметров системы. Их площади должны быть оптимальными, вода должна проходить через них и отдавать максимальное количество тепла.

Теплоотдача – важная характеристика, которая показывает насколько эффективно радиатор отдает тепло в окружающее пространство.

Насос

Чтобы нагретая вода отправлялась в трубы необходима циркуляция – движение воды. Естественная циркуляция – это движение воды без влияния искусственных факторов. Учитывая, что одна часть воды постоянно нагревается, а другая остывает такое движение происходит самостоятельно. Но слишком медленно. Котел без движения воды будет перегреваться, что может привести к его взрыву или срабатыванию аварийной аппаратуры. С целью достижения хорошей циркуляции воды устанавливается дополнительный насос. Он перегоняет воду из одной части системы в другую, по замкнутому кругу. Его характеристики рассчитываются исходя из параметров системы отопления. Слишком мощный насос будет гнать воду слишком быстро, и она не успеет отдать свое тепло на радиаторах. Недостаточный по мощности насос не будет забирать достаточное количество воды, в доме будет холодно, а котел будет перегреваться.

Лучше устанавливать два насоса, на случай если один сгорит. Без насоса отопления остановится.

Расширительный бак и система подпитки

Расширительный бак или бак-аккумулятор, представляет из себя металлическую бочку, которая соединяется с системой отопления. В случае если давление воды в системе отопления падает (течь), часть воды забирается из этого бака и система продолжает работать нормально. Если давление повышается (котел начинает перегреваться) бак сначала накапливает в себе воду, а потом стравливает её через предохранительный клапан, которые открывается при превышении давления и уберегает трубы от разрывов.

Манометр – метрологический прибор, который измеряет давление на участке трубы или в котле. Чем больше их установлено, тем лучше. С течением времени они выходят из строя и начинают безбожно врать, поэтому проверять их нужно не менее раза в год. Если возникли проблемы в работе системы отопления, манометр поможет определить где.

Для нормальной реализации системы водяного отопления понадобится помощь специалистов. Необходимо будет точно рассчитать площадь дома, толщину и материал стен, окон, дверей, воздействие холодного ветра на помещения. После этого производятся расчет мощности котла и насоса, длины трубопроводов, подбирается необходимое оборудование. Монтаж всей системы сложная процедура, которая требует знания нюансов и наличия опыта.

Тепловой контур

Чтобы отопление работало экономично необходимо создать тепловой контур. Это закрытое помещение, где тепло накапливается.

В многоэтажных домах, потери тепла составляют до 80-90%. Это означает, что система отопления греет улицы и на нагрев этой улицы тратится деньги жильца.

В частном доме такого быть не должно. Дом с хорошей теплоизоляцией может отапливаться только от работы внутренних электрических приборов и тепла, производимого человеческим телом. Если все сделано по технологии, нет щелей, установлены нормальные окна и холодный воздух никак не проникает в дом, а теплый не уходит на улицу, то система отопления будет работать экономично.

https://youtu.be/wj1iKovQEzE

40 фото схем водяного отопления для дома:

10 Самодельные солнечные водонагреватели, которые сократят ваши счета за электроэнергию

Если вы ищете эффективный способ нагрева воды с помощью солнечной энергии, есть несколько самодельных планов, которые стоит рассмотреть.

Прелесть этих самодельных лайфхаков в том, что они избавят вас от больших счетов за электроэнергию, даже когда вы наслаждаетесь теплым душем.

Некоторые из этих хаков не требуют клея или пайки. Для других вам не нужны технические ноу-хау для их выполнения.

Попробуйте эти чертежи водонагревателя своими руками

1. Схема солнечного водонагревателя для начинающих

Если у вас мало знаний в области электротехники, и вы впервые занимаетесь своими руками, этот водонагреватель может стать отправной точкой.

Вам понадобятся:

• Шланг
• Фанера
• Трубка

Все, что вам нужно сделать, это свернуть трубку и прикрепить ее к фанере. Длина шланга может быть 100 футов и более.

Разместите весь ансамбль в стратегическом месте, обеспечивающем максимальный доступ солнечного света, под наклонным углом.

Вода может нагреваться до 133 градусов по Фаренгейту после 30 минут пребывания на солнце.

Если вы позволите шлангам получать до 90 минут солнечного света, вода может нагреться до 150 градусов по Фаренгейту.

Одна часть трубы может идти к дому, а другая — через садовый шланг.

2. Солнечный водонагреватель для общественной ванной

Обычно вода в общественной ванной может быть очень холодной. Но этот обогреватель гарантирует, что у вас на руках будет струиться теплая вода в общественном туалете.

Необходимые материалы:

• Деревянный ящик
• Катушка
• Грунтовка
• Краска

Первый шаг – построить коллектор, который поглощает солнечное тепло и нагревает жидкость. Вы можете использовать любой деревянный ящик, чтобы построить коллекционер . Загрунтуйте коробку, а затем покрасьте.

Затем припаяйте катушки к коллектору.

Для повышения эффективности используйте стекло, чтобы закрыть коллекторную коробку.

Ознакомьтесь с планом здесь.

3. Водонагреватель из пластиковых бутылок

Вы когда-нибудь задумывались, что делать с пластиковыми бутылками после их опорожнения?

Вы можете установить водонагреватель. Три человека могут комфортно использовать этот водонагреватель для принятия душа.

Что вам понадобится:

• 20 пластиковых пивных бутылок
• Шланги

Как это работает? Пивные бутылки соединены со шлангами. Солнце нагревает воду из шлангов, когда она проходит через бутылки в душ.

4. Пакетный план солнечного водонагревателя

Этот солнечный водонагреватель выглядит как гигантская ванна и выполняет свою работу.

Что вам потребуется:

• Сердцевина газового водонагревателя (можно купить б/у)
• Корыто для крупного рогатого скота
• Рама
• Трубы
• Зеркало

Сделать каркас внутри корыта.

Поместите сердцевину внутрь рамы так, чтобы она не касалась стенок желоба. Просверлите три отверстия, через которые будут проходить трубы.

Прикрепите большое зеркало к боковой стенке желоба, чтобы оно могло отражать свет при необходимости. Зеркало можно прикрепить к фанере. Однако обращайтесь с зеркалом осторожно, чтобы избежать трещин.

Чтобы получить максимальное количество солнечного света, вы можете наклонить весь обогреватель и подпереть его снизу автомобильным домкратом.

Если вы хотите увеличить температуру примерно до 210 градусов по Фаренгейту, вы можете накрыть кормушку фольгой.

Пакетный вариант — пассивный водонагреватель. Пассивные водонагреватели дешевле, чем большинство обычных типов.

Единственным недостатком пассивного водонагревателя является то, что он может быть не таким эффективным, как активный. Однако пассивный обогреватель более надежен.

Ознакомьтесь с планом здесь .

5.

Самодельный плоский солнечный водонагреватель

Этот вариант водонагревателя предлагает вариант с медным змеевиком солнечного тепла.

Материалы:

• Фанера
• Доска
• Деревянные стержни
• Медные трубы
• Стекло
• Медные трубки
• Плоские головки
• Адаптеры для садового шланга
• Гвозди
• Дюбели
• Стяжки

Сначала вы размещаете медный провод на плате по кругу. Просверлите отверстия вокруг платы и закрепите кабель в этих отверстиях с помощью стяжек.

Затем соберите каркас, используя дюбели и фанеру.

Затем вставьте плату с катушками внутрь рамы. Просверлите отверстия, через которые будут проходить трубы.

Затем закройте раму стеклом. Вы можете использовать стандартное оконное стекло или любое другое, в зависимости от размера рамы. Затем добавьте переходники для садового шланга к трубам для аккуратной отделки.

Наконец, покрасьте коробку коллектора в черный цвет.

Вы можете добавить ручку, если хотите легко носить его с собой.

Может нагревать воду до 171 градуса по Фаренгейту.

6. Термосифонная система нагрева воды

Для этой системы нагрева воды все, что вам нужно, это солнце и гравитация. Работает без помпы.

Что вам понадобится:

• Коллектор
• Коллектор коллектора
• Медная сетка
• Алюминиевый рулон
• Изоляционный лист

После сборки коллектора убедитесь, что он соединен с резервуаром для хранения под наклоном для повышения эффективности.

Когда солнечные лучи попадают на солнечную панель, вода в ней нагревается.

Теперь плотная вода поднимается в накопительный бак.

Затем холодная вода поступает из накопительного бака в панель через коллектор.

Плюс этой опции в том, что подача воды прекращается, когда температура в коллекторе ниже, чем в баке.

Недостатком этого водонагревателя является то, что его можно использовать только в незамерзающих помещениях. Почему? У него нет защиты от замерзания.

Вот все, что вам нужно знать об этом  DIY .

7. Солнечный водонагреватель из пластиковых бутылок

С помощью этого самодельного лайфхака вы сможете поразить двух зайцев одним выстрелом. Во-первых, иметь систему отопления для вашего дома. Во-вторых, перерабатывайте пластиковые отходы.

Кроме того, в этой системе не используются насосы.

Итак, что тебе нужно?

• Пластиковые бутылки
• Картонные коробки
• Труба ПВХ 100 мм и одна труба 20 мм
• Клей для ПВХ
• Соединители, колена и заглушки из ПВХ
• Краска
• Лента

Отрежьте донышко бутылок и пропустите через них трубы, образуя ряд.

Панели можно размещать под резервуаром на крыше, подвергающейся максимальному воздействию солнечного света.

Для максимальной эффективности заменяйте бутылки каждые пять лет. Почему? Бутылки, вероятно, станут непрозрачными с годами, препятствуя максимальному поглощению тепла.

Подробнее здесь .

8. Схема солнечного водонагревателя в бочке

Вы можете легко превратить 45-галлонную бочку в водонагреватель.

Что вам понадобится:

• Бочка
• Поликарбонатный лист
• 5-дюймовая труба из ПВХ
• 2 колпачка
• 2 заглушки переходника
• Черная краска
• Пробки

Закрепите две заглушки в верхней и нижней части бочки, чтобы прикрепить их к солнечной панели.

Прикрепите трубы из ПВХ к верхней и нижней части бочки. Закрепите панель между двумя трубами из ПВХ. Запечатайте тип ПВХ силиконовой бусиной.

Всегда следите за тем, чтобы уровень воды в бочке был выше верхней пробки.

Поликарбонат позволяет воде стекать к верхней части бочки.

Следуйте этому плану , чтобы сделать свой собственный бочкообразный солнечный нагреватель.

9. Солнечный водонагреватель (использование старого холодильника)

Возможно, вы не знали, что из частей старого холодильника можно сделать солнечный водонагреватель.

Необходимые материалы:

• Детали старого холодильника
• Дюбели
• Стекло
• Алюминиевая фольга
• Резиновый коврик
• Шланги
• Лента

Задняя часть холодильника поглощает много тепла, потому что окрашена в черный цвет, что делает его идеальным коллектором для водонагревателя. Перед началом работы вам нужно вырезать решетку.

Создайте каркас с помощью дюбелей.

Соберите трубы, накройте коллектор стеклом и заделайте трещины герметиком или лентой, если у вас нет герметика. В качестве подложки используйте коврик.

Прикрепите шланг к концевому и входному отверстиям.

Эта система может нагревать воду до 110 градусов по Фаренгейту.

Вы можете использовать эту поделку , чтобы сделать водонагреватель из деталей старого холодильника.

10. Переносной солнечный водонагреватель

Если вы всегда в пути и часто оказываетесь вне сети, вам может пригодиться переносной солнечный водонагреватель.

Вот материалы, которые вам понадобятся:

• Пятигаллонное ведро
• Вертел для шланга
• Прозрачный шланг
• Латунный фитинг
• Фитинг из ПВХ
• Датчик температуры

Проделайте отверстие в крышке, чтобы избежать попадания воздуха.
Закрепите датчик температуры на крышке.
Проделайте отверстия в ведре и закрепите прокладку на одном из отверстий.
Прикрепите прозрачный шланг снаружи ведра.
Прикрутите шнур к ведру от вашей солнечной панели.
Сделайте свой собственный портативный солнечный водонагреватель, выполнив следующие действия.

Заключительные мысли

Солнечные водонагреватели своими руками — это весело, и вы сэкономите на высоких затратах на оплату горячей воды за счет счетов за электроэнергию.

Если вы никогда не занимались своими руками, то можете остановиться на схеме для начинающих.

Но если вы хотите построить более крупный план, выберите солнечный водонагреватель периодического действия.

Если вы работаете с ограниченным бюджетом, создайте солнечный водонагреватель, используя пластиковые бутылки, старую бочку или части выброшенного холодильника.

Насколько горячей будет вода, зависит от того, как долго будет светить солнце и от мощности вашей системы.

Пришло время сократить счета за электроэнергию и насладиться бесплатным душем.

Плюсы и минусы 5 типов водонагревателей

Фото: Shutterstock. com

Водонагреватель — незамеченный герой дома, надежно работающий за кулисами, чтобы сделать возможными многие современные удобства, которые мы считаем само собой разумеющимися, — горячий душ , стиральные машины, посудомоечные машины и многое другое.

Если ваш существующий водонагреватель отработал свой срок службы и пришло время его заменить, обратите внимание на преимущества высокоэффективной модели, обычно отмеченной рейтингом Energy Star. Эффективный водонагреватель не только экономит 30 часа и лучше для окружающей среды, но и экономит энергию, поэтому он выгоден для вашего кошелька.

В то время как установку лучше доверить профессионалам, одна работа, которую вы можете сделать самостоятельно, это выбрать среди различных вариантов водонагревателей, представленных на рынке. Домовладелец никогда не видел больше вариантов водонагревателя. Но если вы подумаете о своих потребностях, определите, сколько вы хотите потратить, и взвесите уровень вашей приверженности энергоэффективности, у вас не должно возникнуть проблем с выбором правильной модели для вашего дома и семьи.

Когда заменять водонагреватель

Водонагреватели редко исправны в один день, а на следующий день выходят из строя. Обычно есть предупреждающие признаки того, что водонагреватель на последнем издыхании. Ниже приведены некоторые из наиболее распространенных сигналов о том, что срок его службы подходит к концу.

• Нет горячей воды. Мало что привлекает внимание домовладельца больше, чем холодный душ. Теплая вода — верный признак того, что срок службы водонагревателя подходит к концу.
• Мутная вода или ржавая вода. Анодный стержень внутри вашего водонагревателя отвечает за предотвращение коррозии внутри. Как только этот анод изнашивается, внутренняя часть водонагревателя ржавеет, что указывает на то, что конец действительно близок.
• Урчание или хлопки. Нет, эти звуки, доносящиеся из подвала, не исходят от притаившегося во тьме монстра. Это признак чего-то гораздо худшего — умирающего водонагревателя. По мере старения водонагревателя минералы из жесткой воды начинают накапливаться внутри бака, создавая воздушные карманы в горячей воде, которые создают хлопающие звуки при выпуске воздуха.
• Утечка. Таинственная лужа воды рядом с водонагревателем — явный признак того, что в баке образовались трещины и трещины, в результате чего он дает течь. Поскольку протекающий водонагреватель может затопить подвал, планируйте его замену немедленно.

istockphoto.com

Особенности водонагревателя, которые следует учитывать перед покупкой

На рынке представлено множество различных типов водонагревателей, поэтому важно определить, какие функции наиболее важны для вас. Чтобы упростить выбор вариантов, при покупке водонагревателя учтите следующее.

• Топливо. Прежде чем решить, какой тип водонагревателя купить, узнайте, какие источники топлива у вас есть в качестве опции. Водонагреватели с резервуаром и без резервуара используют либо газовое пламя, либо электрический змеевик для нагрева воды. Солнечные нагреватели используют тепло солнца для нагрева воды, а водонагреватели с тепловым насосом используют электрический компрессор для извлечения тепла из окружающего воздуха.
• Размер. Независимо от типа водонагреватели бывают разных размеров. Чтобы определить правильный размер, подумайте, сколько человек будет пользоваться горячей водой. Например, безрезервуарный водонагреватель, который может подавать 7 галлонов горячей воды в минуту, или водонагреватель с накопительным баком емкостью 50 галлонов обычно хорошо подходят для семьи из четырех человек.
• Энергоэффективность. Энергоэффективность означает, сколько электричества или газа расходует водонагреватель для нагрева воды. Все основные приборы, в том числе водонагреватели, имеют маркировку, указывающую на энергоэффективность агрегата. В зависимости от модели водонагреватель Energy Star может сэкономить до 50 процентов годового потребления энергии.
• Затраты. Энергоэффективность водонагревателя определяет, сколько будет стоить его эксплуатация. Стандартный электрический водонагреватель стоит около 450 долларов в год, в то время как газовый водонагреватель обычно стоит около 250 долларов. По данным Министерства энергетики США, безбаковые водонагреватели обычно экономят домовладельцам около 108 долларов в год на эксплуатационных расходах.

Обычный накопительный водонагреватель

Самый распространенный тип водонагревателя — это обычный накопительный водонагреватель. Он включает в себя изолированный резервуар для хранения, который содержит количество нагретой воды от 30 до 80 галлонов.

Реклама

Питание устройства во многом зависит от услуг, которые уже есть в вашем доме. Любой из обычных подозреваемых — природный газ, жидкий пропан, масло или электричество — может быть источником топлива для этого типа водонагревателя.

Датчик внутри резервуара показывает температуру воды. Когда она падает ниже заданного уровня, устройство включается, чтобы снова поднять температуру воды. Этот процесс непрерывного нагревания происходит 24 часа в сутки, семь дней в неделю, даже когда вы спите или уезжаете в отпуск.

Поскольку он работает непрерывно, часто вы платите за нагрев воды, которая не используется. Но всякий раз, когда вам нужна горячая вода, она ждет и готова в достаточном количестве. Обычные накопительные водонагреватели бывают разных размеров; маленький резервуар подходит для скромных потребностей одного взрослого, а большие резервуары удовлетворяют потребности семьи с несколькими детьми.

istockphoto.com

Плюсы накопительного водонагревателя

• Стоимость установки. Затраты на установку накопительного водонагревателя, как правило, гораздо более разумны, чем безрезервуарного водонагревателя, поскольку установка обычно предполагает замену старого устройства на более новое.
• Меньше обслуживания. Накопительный водонагреватель имеет простую конструкцию, а это означает, что вероятность того, что он сломается и потребует обслуживания, меньше. И, если он действительно нуждается в обслуживании, затраты на ремонт обычно довольно дешевы.
• Доступно. Первоначальная стоимость накопительного водонагревателя значительно меньше, чем у других вариантов нагревателей горячей воды, особенно если учесть стоимость установки. Среди вариантов водонагревателей накопительные баки наименее эффективны. Будьте готовы платить больше за использование накопительного водонагревателя, чем за другие типы. Это связано с тем, что водонагреватель должен работать, чтобы поддерживать воду горячей, даже когда никто в доме не пользуется горячей водой.
• Космос. Накопительным водонагревателям требуется значительное пространство для размещения их 50-галлонного бака, который имеет диаметр около 2 футов и высоту более 4 футов. Хотя это может не иметь значения, если ваш водонагреватель находится в незавершенном подвале, он может занимать много места в небольших домах, где водонагреватель может занимать ценное место в шкафу.
• Срок службы. Срок службы накопительных водонагревателей составляет от 10 до 15 лет, прежде чем их потребуется заменить, в то время как срок службы безбакового водонагревателя составляет более 20 лет.

Техническое обслуживание водонагревателя для хранения

Регулярное техническое обслуживание может оптимизировать производительность и значительно продлить срок службы водонагревателя. Обычные задачи технического обслуживания включают следующее.

Объявление

• Слив и промывка водонагревателя два раза в год для удаления отложений и минералов.
• Проверка клапана сброса давления , чтобы убедиться, что он находится в хорошем рабочем состоянии.

Прежде чем приступить к каким-либо работам с водонагревателем, не забудьте либо отключить питание, либо установить газовый переключатель в пилотное положение.

Проточные водонагреватели

По сравнению с обычными водонагревателями, проточные водонагреватели обещают значительную экономию энергии, поскольку нагревают воду только по требованию. Другими словами, единственная вода, которую вы в конечном итоге платите за отопление, — это горячая вода, которую вы фактически используете.

Недостатком является то, что безбаковые нагреватели имеют низкий расход. Проходя всего от 2 до 5 галлонов в минуту, безрезервуарный водонагреватель не может одновременно использоваться более чем для одного домашнего хозяйства. Если вы запускаете посудомоечную машину, вы не можете принять горячий душ, пока посудомоечная машина не закончит работу. По этой причине некоторые домовладельцы устанавливают несколько безрезервуарных агрегатов (это возможно благодаря их компактной конструкции). Каждая из них посвящена определенному набору приборов или приспособлений.

В то время как срок службы обычного водонагревателя обычно составляет 10–15 лет, можно ожидать, что безбаковый водонагреватель надежно проработает 20 и более лет. Однако за это долголетие приходится платить; безрезервуарные обогреватели продаются примерно в два раза дороже, чем обычные модели.

istockphoto.com

Плюсы проточного водонагревателя

• Бесконечная горячая вода. В отличие от накопительных водонагревателей, безбаковые водонагреватели обеспечивают бесконечный поток горячей воды, если потребность остается в пределах расхода, указанного прибором.
• Без бака. Согласно их названию, безбаковые водонагреватели не требуют громоздкого бака. Сэкономленное пространство может быть значительным в небольших домах, квартирах или квартирах.
• Долгий срок службы. Безрезервуарные водонагреватели могут прослужить 20 и более лет, что намного больше, чем 10-15 лет, которые прослужат водонагревателям со стандартным контейнером для хранения.
• Энергоэффективный. Поскольку безбаковым водонагревателям не нужно работать круглосуточно, чтобы нагреть 50 галлонов воды, они потребляют меньше энергии, чем обычные водонагреватели. По данным Министерства энергетики США, они на 24–34% эффективнее обычных водонагревателей.

Минусы безрезервуарного водонагревателя

• Несоответствие температуры. Безрезервуарные водонагреватели не так стабильны по температуре воды, как обычные водонагреватели, особенно при одновременном открытии нескольких кранов.
• Высокие первоначальные затраты. Безбаковые водонагреватели могут обеспечить экономию на конечном этапе, но они очень дороги на начальном этапе. По данным HomeAdvisor, водонагреватели с накопительным баком стоят в среднем от 700 до 2000 долларов за бак и установку, в зависимости от модели и рынка, в то время как водонагреватели без бака обычно стоят от 1000 до 3000 долларов.
• Ограничено расходом. Хотя в безбаковом водонагревателе никогда не закончится горячая вода, как в водонагревателе с накопительным баком, у него есть свои ограничения. Безрезервуарный водонагреватель может обеспечить только определенное количество галлонов горячей воды в минуту, после чего он перестанет поставлять стабильную подачу горячей воды.

Техническое обслуживание безрезервуарного водонагревателя

Техническое обслуживание водонагревателя поможет увеличить срок его службы. Лицензированный сантехник выполняет одну важную задачу регулярного технического обслуживания. Установку необходимо промывать не реже одного раза в год для удаления накопившихся минеральных отложений.

Advertisement

В промежутках между визитами специалистов важно проводить техническое обслуживание самостоятельно. Водонагреватель без резервуара имеет воздушный фильтр, который необходимо регулярно очищать. Если у вас жесткая вода, вам также может понадобиться снять и очистить фильтр для воды, чтобы удалить осадок, который может замедлить поток воды в водонагреватель.

Водонагреватели с электрическим тепловым насосом

Приводимые в действие электричеством, водонагреватели этого типа усиливают тепло, получаемое из воздуха, и передают это тепло воде, содержащейся в его накопительном баке.

Поскольку электрическая система теплового насоса работает в гармонии с окружающей средой, она лучше всего работает в жарком климате, где эта технология может быть в три раза более энергоэффективной, чем традиционная конструкция.

istockphoto.com

Плюсы водонагревателя с электрическим тепловым насосом

• Энергоэффективность. Поскольку водонагреватели с тепловым насосом получают тепло из окружающего воздуха, а не производят его, они намного более энергоэффективны. Фактически, они могут быть в два-три раза эффективнее стандартного водонагревателя с накопительным баком. По данным Министерства энергетики, модели Energy Star могут сэкономить до 300 долларов в год на затратах на электроэнергию.
• Безопасный и экологически чистый. В отличие от стандартных водонагревателей с накопительным баком, водонагреватели с тепловым насосом не нагреваются снаружи и не представляют опасности, связанной с подогревом воды под давлением. И, поскольку они потребляют значительно меньше энергии, они являются гораздо более экологичным вариантом, чем водонагреватели с накопительным баком.

Минусы водонагревателя с электрическим тепловым насосом

• Дорого. Водонагреватели с тепловым насосом недешевы. Фактически, они стоят примерно в два раза дороже, чем стандартный водонагреватель с накопительным баком.
• Может не удовлетворить спрос. В то время как водонагреватели с тепловым насосом могут производить большое количество горячей воды в теплые месяцы года, когда много теплого воздуха, они могут с трудом удовлетворять спрос в холодные зимние месяцы.

Техническое обслуживание водонагревателя с электрическим тепловым насосом

Чтобы водонагреватель с электрическим тепловым насосом работал на пиковом уровне, необходимо регулярно очищать его воздушные фильтры. Со временем в резервуаре для воды могут накапливаться осадок и грязь, что может потребовать время от времени его промывки. Это относительно простая задача, которую большинство домовладельцев могут выполнить без помощи профессионала. В остальном рекомендуемое обслуживание ничем не отличается от обслуживания обычного накопительного водонагревателя.

Объявление

Солнечные водонагреватели

Бесплатный и безграничный источник энергии — солнце — питает солнечные водонагреватели, которые практичны в любом климате. Этот тип водонагревателя состоит из двух частей: солнечного коллектора и изолированного накопительного бака. Иногда агрегат устанавливается на крыше, а иногда во дворе.

Активные солнечные водонагреватели распределяют воду с помощью насоса, а пассивные модели не имеют искусственной механики. Они полагаются на силу гравитации. Среди солнечных моделей есть два типа систем водяного отопления.

• Системы с прямой циркуляцией. Насос перекачивает воду через солнечные коллекторы в накопительный бак (подходит для регионов без сильных холодов).
• Системы непрямой циркуляции. Насос прокачивает раствор антифриза через солнечные коллекторы и теплообменник, последний из которых нагревает воду. Системы косвенной циркуляции популярны в регионах, где температура достигает точки замерзания.

Пассивные солнечные водонагреватели менее дороги, и существует два основных типа солнечных водонагревателей.

• Интегральные коллекторные системы хранения. Солнечные коллекторы в накопительном баке нагревают хранящуюся воду, которая затем под действием силы тяжести попадает в водопровод дома.
• Термосифонные системы. Солнечные коллекторы нагреваются снизу, заставляя нагретую воду подниматься вверх. Когда он поднимается, он естественным образом попадает в дом.

istockphoto.com

Плюсы солнечного водонагревателя

• Экономия энергии. Основной причиной выбора солнечного водонагревателя обычно является экономия энергии. Поскольку они используют энергию солнца вместо электричества или газа, они являются самым дешевым способом производства горячей воды. Поскольку они не используют электричество, они могут ежегодно экономить до 400 долларов на эксплуатационных расходах.
• Незначительное обслуживание. Солнечные водонагреватели имеют удивительно простую конструкцию и практически не требуют технического обслуживания, за исключением проверки каждые несколько лет.
• Экологически чистый. Поскольку солнечный водонагреватель получает 100 процентов своей энергии от солнца, он может нагревать воду без выбросов.

Минусы солнечного водонагревателя

• Требуются резервные копии. Солнечные водонагреватели имеют достаточную теплоизоляцию, чтобы поддерживать температуру воды всю ночь и до самого утра. Однако не ожидайте, что они продержатся несколько пасмурных дней. Вам понадобится резервный электрический или газовый двигатель для более длительных отрезков пасмурного неба.
• Высокая стоимость установки. Хотя федеральное правительство предлагает скидки и налоговые льготы для тех, кто решит установить солнечный водонагреватель, цена его установки по-прежнему очень высока при любой средней стоимости в 9000 долларов. Чтобы окупить первоначальные затраты на энергосбережение, может потребоваться много лет.

Техническое обслуживание солнечного водонагревателя

При условии, что специалист по солнечным батареям проводит плановое техническое обслуживание каждые 3–5 лет, можно ожидать, что этот тип водонагревателя прослужит 15–20 лет. С солнечной системой горячего водоснабжения любого типа существует ряд задач по проверке и обслуживанию, которые домовладельцы могут выполнять самостоятельно.

Объявление

• Регулярно очищайте запыленные или загрязненные коллекторы.
• Контролируйте соединения между резервуаром для хранения и его трубопроводом.
• Ищите поврежденную изоляцию, покрывающую трубы, воздуховоды и проводку.
• Проверьте затяжку всех гаек и болтов, обеспечивающих крепление коллекторов.
• В активной системе убедитесь, что насосы работают нормально.

Конденсационные водонагреватели

Хотя конденсационные водонагреватели используются в основном в коммерческих целях в США, они очень популярны в Великобритании (там они называются комбинированными котлами), где их можно найти примерно в 70 процентах случаев. домов.

Конденсационный водонагреватель поставляется в баковом и безбаковом исполнении. Оба типа нагревают воду, втягивая воздух и природный газ в камеру сгорания. Подобно стандартным водонагревателям с резервуаром для природного газа и водонагревателям без резервуара, в конденсационных водонагревателях используется газовая горелка для нагрева воды, которая либо хранится в резервуаре (нагреватель с накопительным резервуаром), либо проходит через него (водонагреватель без резервуара).

Стандартные водонагреватели с накопительным баком и безрезервуарные водонагреватели отводят горячие выхлопные газы, образующиеся в процессе сжигания природного газа, через стальную трубу из дома, где тепло теряется в воздухе. Вместо того, чтобы выпускать этот выхлоп, конденсационные водонагреватели направляют эти газы сгорания (которые имеют температуру около 300 градусов) в конденсационный бак, где они также используются для нагрева воды.

istockphoto.com

Преимущества конденсационного водонагревателя

• Экономия энергии.   Благодаря использованию «отработанного тепла» процесса сгорания, конденсационные водонагреватели имеют рейтинг эффективности до 98 процентов. Это большая разница по сравнению со стандартными водонагревателями, работающими на природном газе, и водонагревателями без резервуара, эффективность которых колеблется от 60 до 70 процентов.
• Высокая скорость извлечения. Конденсаторный водонагреватель имеет невероятную скорость регенерации, что делает практически невозможным использование горячей воды.
• Экологически чистый. Поскольку конденсационный водонагреватель почти все выделяемое им тепло использует для нагрева воды, он потребляет гораздо меньше энергии, что делает его углеродный след намного меньше, чем у обычного водонагревателя.

Минусы конденсационного водонагревателя

• Дорого. Конденсационный водонагреватель стоит в два-три раза дороже обычного водонагревателя.
• Высокие затраты на установку. Вам потребуется переконфигурировать газопроводы и вентиляционные трубы для установки конденсационного водонагревателя, что может быть дорогостоящим.

Техническое обслуживание конденсационного водонагревателя

При регулярном техническом обслуживании конденсационный водонагреватель прослужит от 10 до 15 лет. Конденсационный водонагреватель требует ежегодного обслуживания, некоторые из которых могут быть выполнены домовладельцем. Например, в конденсационных водонагревателях используется картридж из известняка для нейтрализации конденсата, образующегося в процессе конденсации. Этот картридж необходимо периодически проверять, с чем может справиться большинство домовладельцев. Однако для проверки и очистки котла, требующей разборки котла, требуется профессионал.

Реклама

• Ежегодно заменяйте или заправляйте картридж нейтрализатора.
• Проверить и очистить камеру сгорания котла.
• Осмотрите и очистите сливную систему водонагревателя.

Другие особенности водонагревателя, на которые следует обратить внимание

При покупке водонагревателя очень важно учитывать качество его сборки, а также дополнительные функции и аксессуары, которые могут сделать его более безопасным и эффективным.

Материалы для клапанов и резервуаров

Баки для горячей воды спроектированы таким образом, чтобы выдерживать давление, создаваемое при нагревании воды до температуры, близкой к температуре кипения, а также обеспечивать изоляцию для предотвращения потери тепла, поэтому нагревателю не приходится прилагать столько усилий, чтобы поддерживать температуру воды в баке.

Баки водонагревателей имеют стальную внешнюю оболочку, достаточно прочную, чтобы выдерживать давление, и стальную внутреннюю оболочку, на внутреннюю часть которой нанесен слой пластика для предотвращения ржавчины. Слой изоляции между внутренней и внешней оболочками помогает предотвратить потери тепла.

Хотя большинство водонагревателей имеют одинаковую конструкцию бака, некоторые из них различаются по типу клапанов. Некоторые используют латунные фитинги, которые служат дольше, в то время как другие используют пластиковые фитинги, которые более подвержены износу.

Усовершенствованная технология

Некоторые водонагреватели оснащены интеллектуальной технологией, позволяющей контролировать работу водонагревателя без необходимости подходить к прибору. Эти водонагреватели подключаются к домашнему Wi-Fi, что позволяет пользователю контролировать температуру воды, просматривая данные о потреблении энергии водонагревателем через смартфон.

Используя совместимое приложение, пользователь может запланировать время отключения водонагревателя, чтобы он не тратил энергию на нагрев воды в периоды, когда жильцы дома отсутствуют или спят. Умные водонагреватели также будут отправлять пользователю оповещения в случае неисправности водонагревателя или протечки.

Объявление

Аксессуары

Есть несколько аксессуаров, которые могут быть необходимы для некоторых водонагревателей.

• Поддон и дренажная линия. Если водонагреватель находится на чердаке или верхнем этаже дома, где протечка может привести к значительному ущербу, обязательно установите под нагревателем поддон и дренажную линию, чтобы предотвратить повреждение от утечек.
• Отсечка воды. Установите специальный запорный клапан на линии подачи воды к водонагревателю, если он еще не установлен. Это позволит легко перекрыть подачу воды к водонагревателю в случае возникновения проблемы или необходимости обслуживания.
• Одеяло водонагревателя. Если вы пытаетесь повысить эффективность водонагревателя накопительного бака, попробуйте использовать одеяло водонагревателя. Он добавляет дополнительный слой изоляции, поэтому водонагревателю не нужно работать так усердно, чтобы поддерживать температуру воды.

istockphoto.com

Заключительные мысли

Зная преимущества и недостатки каждого из различных типов водонагревателей, вы сможете принять лучшее решение при покупке нового водонагревателя. Факторы, которые следует учитывать, включают количество горячей воды, которое нагреватель должен производить для удовлетворения ежедневных потребностей вашей семьи. При взвешивании различных затрат каждого типа обязательно изучите не только первоначальные расходы на водонагреватель и его установку, но и его годовые эксплуатационные расходы.

Часто задаваемые вопросы о типах водонагревателей

В. Какой тип водонагревателя наиболее популярен?

Хотя другие типы систем водяного отопления становятся все более популярными, водонагреватели со стандартным накопительным баком по-прежнему являются наиболее популярным типом водонагревателей на рынке. Они обеспечивают большую мощность и надежную работу.

В. Какие существуют два основных типа водонагревателей?

Двумя основными типами водонагревателей являются баковые и безбаковые.
