Водослив для крыши: Водосливы для крыши – статьи

материалы, основные виды конструкций водосливов для кровли, монтаж

Водостоки для крыш предназначены для централизованного приема осадков и их отведения за пределы зданий. Существует три направления, несущие в себе различные функции. Первая собирает стекающую с верхней кровли влагу и направляет ее в водоотвод. Вторая часть представляет собой вертикальные трубы, по которым жидкость направляется вниз в зону цоколя строения. И третья отводит собранные осадки в наземную или подземную систему водоотведения.

  • Принципы подбора водосборных систем
  • Материалы, применяемые в системах водослива
  • Принципы установки
  • Наружный принцип конструкции
  • Основные этапы монтажа

Принципы подбора водосборных систем

Принципом, которому должен удовлетворять водослив для крыш, является функциональность — свои задачи указанная конструкция должна выполнять качественно и в полной мере. Качество подразумевает недопущение забрызгивания стекающими осадками верхних частей стен, а собираемая с крыши влага должна собираться и отводиться в полной мере — по пути ее движения не допускается утечки по местам стыков или из-за малого проходного сечения элементов конструкций. Эти два нюанса следует учитывать при подборе систем водостока.

Вторым принципом подбора являются эстетичность и гармоничность. В плане эстетичности внешнее оформление системы не должно коробить взгляд или вызывать смешанные чувства какой-то недоработки конструкции. Под гармоничностью подразумеваются подбор уместной цветовой гаммы крыши, стены и элементов водостока, не перегруженность всей конструкции на фоне здания, ну и, наконец, художественная отделка.

Третий принцип должен отвечать надежности конструкции. Сильные, резкие ветра или тяжесть скопившегося льда внутри водостока не должны привести к повреждению кровли крыши и всей водосточной системы. Этот вопрос с точки зрения самой водосточной конструкции решаем — чем крепче и чаще расположены элементы монтажа системы, тем лучше.

Однако вопрос надежности краев кровли, зачастую имеющей отдельную самостоятельную отделку и нижнюю обшивку, может потребовать ее дополнительного укрепления. Именно из-за этого проектирование крыши и водослива желательно выполнят одновременно, чтобы потом недорабатывать воедино собранную конструкцию.

В связи с тем, что водостоки для крыш выпускаются различными изготовителями, размеры различных элементов конструкции могут несколько отличаться. Поэтому на одно строение целесообразно приобретать всю систему у одного производителя.

Материалы, применяемые в системах водослива

Широким разнообразием в материалах современная водосточная система кровли не отличается — металл и пластик.

Если кровля довольно большая по площади, да к тому же имеющая значительный наклон, на ней проливные дожди вызывают сильные потоки стекающей вниз воды. Толстые слои снега на такой крыше срываются большими кусками, сползают по наклонной поверхности и падают тяжелыми комьями.

С целью недопущения указанных явлений на поверхности кровли в шахматном порядке монтируются горизонтальные или слегка наклонные заградительные ребра треугольного профиля длиной от метра до двух, а материал изготовления соответствует материалу жесткой кровли. Их задача состоит в снижении скорости стекания осадков с кровли.

Сама по себе водосточная система кровли изготавливается со следующих материалов:

  • оцинкованная сталь;
  • полимеры;
  • сталь (оцинкованная сталь) с полимерным покрытием;
  • сталь нержавеющая;
  • медь.

Первые два варианта наиболее дешевые, два последних — самые финансово затратные.

Оцинкованная сталь листовая позволяет самостоятельно изготавливать водостоки для крыш. Она легко податлива к деформации и резке, а для придания нужных форм требуется верстак, тиски, направляющие и ложементы нужной конфигурации. Обработка ведется деревянным или резиновым молотком. Важное внимание при этом уделяется сохранности цинкового покрытия, нарушение которого приводит к появлению и распространению коррозии. Поэтому обрезанные края в заготовках загибаются и прячутся внутрь, уберегая их от попадания влаги.

Полимерные конструкции (пластиковые) поступают в продажу уже в готовых формах. И дополнительной обработке, кроме как обрезке лишней длины, не подлежат. Их преимущества в легкости системы водослива для кровли как по весу как по монтажу всей системы, так и в стойкости к коррозии. В качестве недостатка можно назвать хрупкость из-за тонкостенного профиля.

Не подвержена хрупкости стальная сердцевина с полимерным покрытием. Внешне она ничем не отличается от пластиковых систем водостока, разве что тяжелее и толще.

Для самостоятельного изготовления нержавеющая сталь и медь не подходят — они тяжело обрабатываются вручную. Поэтому найти их можно только в местах специализированных продаж и то, в большинстве случаев, по заказу. Эти конструкции внешне наиболее изящны и функционально долговечны.

Помимо соответствующих высоких цен покупателю следует учитывать их значительную тяжесть, особенно выпадающую на несущую часть кровли крыши. В большинстве случаев дорогостоящий выбор падает на медные системы водослива, по цвету они наиболее подходящие к сайдингу в виде камня или кирпича-фагота.

Особое внимание следует уделять к системе креплений и метизам. Это винты, гайки, гровера, шайбы, шурупы, хомуты и прочее. Если хомуты могут иметь полимерные внешние слои, то остальные элементы крепежа к стенам и кровле покрываются гальваническими защитными покрытиями.

Для предотвращения замерзания собираемой воды, закупорки приемных отверстий и наслоения льда в ряде случаев монтируется электроподогрев горизонтальных элементов систем водостока.

Принципы установки

В современном строительстве применяется несколько основных конструкций установок водосборных систем. Тип системы для каждого строения выбирается индивидуально, с учетом всех тонкостей постройки.

К основным конструкциям монтажа следует отнести:

  1. Наружный принцип.
  2. Внутренний принцип прокладки.

По принципу прокладки системы водостока предусматриваются в период разработки зданий, сооружений на этапах их эскизного проектирования, а прокладка осуществляется во время строительства стен и крыши.

Внутренние водостоки применяются для плоских крыш с мягкой кровлей, где влага стекает в приемные горловины, герметично вмонтированные в кровлю, от них поступает во внутренние желоба, упрятанные внутри стен, а у цоколя или в подвале выводятся наружу или в канализацию. Этот принцип прокладки систем водосбора затратен во всех отношениях и в частных малоэтажных строениях неприменим.

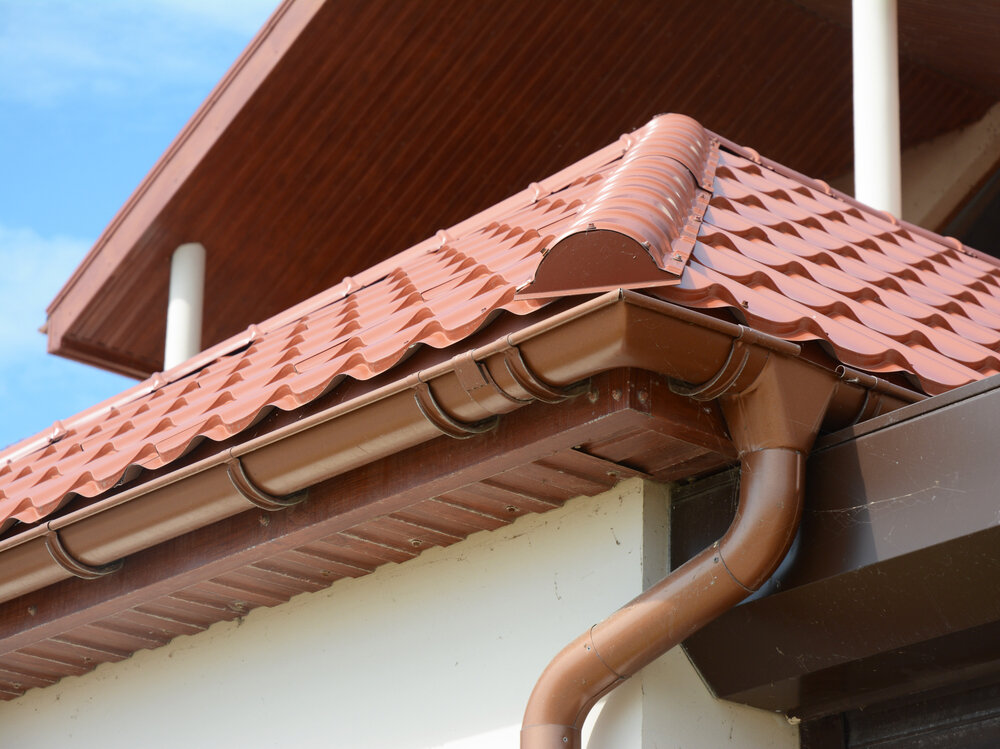

Наружный принцип конструкции

Горизонтальные элементы, называемые водосборными (водосточными) желобами, располагаются под краем внешней кровли на расстоянии от нее нескольких сантиметров вниз. Ось желоба ориентируется либо непосредственно под окончанием кровли, либо чуть наружу, если есть намерение улавливать скоростной наклонный поток стекающей с крыши воды. Наклон желобов в сторону водосборной воронки принимается равным 3—6 градусов либо 1—1,5 см на 3,5—4 м.

Подбор диаметра (сечения) желобов учитывает площадь крыши и местное количество осадков. В большинстве случаев на стандартно среднюю площадь крыш принимают 125 мм в сечении. Остальные размеры таких водоприемников — 100 и 150 мм.

Крепление желобов к нижней части крыши производится хомутами, располагаемыми друг от друга на расстоянии от 50 до 90 см. Проверка прочности крепления производится вручную прикладыванием небольшой нагрузки на провисание. Если конструкция жесткая, то работы произведены правильно. Если выявлен сомнительный люфт, систему крепления следует усилить либо более жестким креплением, либо увеличением числа хомутов. Соединение стыкующихся желобов производится уголками и муфтами универсальными. По краям ставятся заглушки.

Водозаборные (водоприемные) воронки располагаются по углам стен, а также допускается их монтаж вдоль широких стен. Перед воронками желательно монтировать сетки, предупреждающие попадание мусора и засорения входных отверстий.

Водосточные трубы обычно выбираются меньшим диаметром, чем желоба. Они соединяются между собой муфтами, одинарными или двойными коленами. Расположение труб должно быть обдуманным — они создают эстетику всему зданию и в некотором роде являются его украшением.

Нижнее окончание труб у цоколя здания оформляется коленным водосточным сливом, предотвращающим загрязнение нижней части здания от разбрызгивания, сливающейся на прилегающую к фундаменту дорожку воды.

Основные этапы монтажа

Установка водосборных систем предусматривает работу специалистов высокого уровня. Самостоятельный же монтаж может привести к негативным последствиям вследствие несоблюдения ключевых правил.

Этапы монтажа подразделяются на следующие:

  • теоретические расчеты количества необходимых элементов;
  • предварительные, начальные работы;
  • монтаж всей системы;
  • окончательное фиксирование и закрепление жесткости конструкции.

Благодаря предварительным расчетам, определяется количество необходимых тех или иных элементов, исходя из габаритов и особенностей крыши, высоты здания и наличия прилегающих построек. При близком соседстве зданий вполне вероятно объединение их систем водостоков с крыш в общие водосточные трубы. В ряде случаев это удешевляет финансовые затраты.

Для начальных работ свойственны разметка и монтаж крайних верхних точек всей системы, где учитывается принцип «кровля водосток стена». Для этого монтируются наружные и внутренние уголки, выбирается место крепления водозаборных воронок, а также устанавливается угол наклона желобов. После всего этого производится разметка и монтаж всей остальной системы.

После выполнения предварительных крепежных работ проверяется внешний вид собранной конструкции, устраняются выявленные дефекты. И только после этого производится окончательная затяжка элементов крепления, а водосточная система кровли считается готовой.

Обязательно требуется повторный анализ безупречности работы всего водостока после первых осадков.

Каталог водосточной системы POLIVENT в Москве.

Элементы водосточной системы оптом

Система водостока состоит из таких обязательных элементов, как водосточные желоба, трубы и водосливы. Водослив крыши соединяет горизонтальные желоба и вертикальные трубы. По нему переходят потоки воды. Помимо 3 основных элементов есть еще другие, которые подбираются в зависимости от сложности кровли. Ознакомиться со всеми элементами водосточной системы можно в каталоге. Для оптовых покупателей мы предлагаем особые выгодные условия.

  Стандартные элементы водосточной системы кровли

Инструменты дилеру

Инструменты дилеру

Связаться с менеджером по развитию сети

ПТК «Техноизол Балтика»
[email protected]

+7 (910) 608-15-79

POLIVENT желоб

POLIVENT соединитель желоба

POLIVENT заглушка для желоба

POLIVENT кронштейн желоба

POLIVENT угол желоба 90°

POLIVENT угол желоба 135°

POLIVENT угол желоба регулируемый 90°-150°

POLIVENT воронка желоба

POLIVENT решетка желоба защитная 0,6 пог. м.

POLIVENT труба 3 и 1,5 метра

POLIVENT колено трубы 135°

POLIVENT колено трубы 108°

POLIVENT муфта трубы

POLIVENT слив трубы

POLIVENT хомут трубы

POLIVENT хомут трубы универсальный L=140 mm

POLIVENT хомут трубы универсальный L= 180 mm

POLIVENT хомут трубы металлический L= 140 mm

POLIVENT кронштейн желоба металлический

POLIVENT удлинитель кронштейна регулируемый прямой (металл)

POLIVENT удлинитель кронштейна регулируемый боковой (металл)

Представляем каталог водосточной системы POLIVENT — стандартные элементы системы водостока кровли. Надежная и прочная водосточная система кровли POLIVENT выдержит испытания морозом и холодом, и долгие годы будет оберегать дом от воздействия непогоды. Поэтому применение стандартных элементов водосточной системы кровли POLIVENT уместно как для частного домостроения, так и при постройке многоквартирных домов и промышленных объектов.

В данном каталоге представлены элементы водостока кровли, которые формируют пластиковую систему водостока. Она лишена тех недостатков которые присущи железному водостоку. Преимущества использования пластиковой водосточной системы оценили многие наши клиенты.

Познакомьтесь со всеми преимуществами водосточной системы POLIVEN

Элементы водосточной системы

Гарантия завода на водосточную систему POLIVENT

Потенциальный срок службы элементов водосточной системы POLIVENT

Потенциально длительный срок службы — это гарантия высокого качества изделий, подтверждение заявленных производителем его эксплуатационных характеристик. Мы бесспорно гордимся своей продукцией.

Продолжая развивать новые направления в создании пластиковой строительной комплектации, мы сохраняем высокие стандарты качества.

Образец выставочного стенда водосточной системы POLIVENT в стандартном исполнении

Элементы водосточной системы POLIVENT на выставочном стенде
