Что можно предпринять, если в доме нет горячей воды? Неважно, по какой причине: перебойное обеспечения горячей водой, а то и полное её отсутствие или очередное сезонное отключение, которое всегда приходится на лето – самое востребованное для горячей воды время.

Выход есть – можно подключить водонагреватель. Сделать это самому несложно, чтобы правильно подключить водонагреватель нужно ознакомиться с особенностью его конструкции, видом исполнения и схемой подключения.

Электрические водонагреватели бывают проточные и накопительные:

  • Проточные водонагреватели имеют в своей конструкции теплообменник, через который проходит холодная вода. Во время протекания и происходит её нагрев. Отсюда и название – проточный.
  • Накопительные водонагреватели в отличие от проточных имеют термоизолированную накопительную ёмкость (от 5 до 1000 литров) для воды, где постоянно происходит её нагрев – поддержка заданной вами температуры воды. Нагрев воды в таких нагревателях производится нагревательным элементом (ТЭНом). Потребляемая мощность 1 – 2 кВт (для бытовых накопительных нагревателей).

Проточные водонагреватели достаточно просты в исполнении. Обеспечивают мгновенный нагрев воды – буквально: открыл кран и вот она — горячая вода. Часто имеют автоматику для задания нужной температуры воды.

Бытует мнение, что при использовании проточного водонагревателя «за свет не расплатишься». Это очень распространённое заблуждение, т. к. несмотря на большую потребляемую мощность время его работы меньше, чем у накопительного – нагревается только используемая часть воды. В итоге, расход электроэнергии получается одинаковый.

Главный недостаток – большая потребляемая мощность (5 – 7 кВт). Подключение такого водонагревателя накладывает особенные требования к электропроводке.

Чтобы подключить проточный водонагреватель к электросети в квартире или на даче нужно протянуть отдельную линию (группу) с электрощита с индивидуальной защитой (отдельный автомат). Иначе, проведя горячую воду, лишитесь света. Лучше всего использовать медный провод сечением  от 4 мм2. Если речь идёт о подключении водонагревателей от 8 кВт (бывают и такие), то лучше воспользоваться проводом сечением от 6 мм2.

Ещё одним недостатком таких водонагревателей является ограниченная область их использования – только в кранах и для душевых насадок.

Накопительные водонагреватели  в отличие от проточных не столь требовательны к электропроводке, их потребляемая мощность 1 – 2 кВт, но если проводка старая, то лучше подстраховаться и провести для него отдельную группу и подключить через отдельный автомат. Подойдёт медный провод сечением 2,5 мм2.

Основным преимуществом накопительных водонагревателей перед проточными является более широкая область их применения – можно нагреть воду для ванны, не ограничившись одним душем; подать горячую воду не только в один кран, а в несколько. Благодаря термоизолированной накопительной ёмкости, в случае отключения электроэнергии в доме будет запас горячей воды.

К недостаткам накопителей можно отнести их громоздкие размеры, вес (повышаются требования к креплениям). Нагрев воды в них, вследствие меньшей мощности происходит гораздо медленней, чем в проточных водонагревателях.

Установка водонагревателей должна производиться согласно маркировке (указана на корпусе водонагревателя):

МаркировкаОбъём (л)Размещение
P, S, PL,SL, FP, PS, SS, PSL, SSL, FPS5 — 15Над раковиной
P, BV, S, P/1, S/1, ST, PT, FPT, FP, BP30 — 200Вертикальное
PO, SO, POT, FPO50 — 200Горизонтальное

Независимо от того, какой водонагреватель требуется подключить, наличие заземления обязательно!

На видео показана схема подключения водонагревателя своими руками.

Мы искренне надеемся, что наша статья с фото и видео помогла вам в правильном подключении водонагревателя в квартире или на даче.

Содержание

  1. Как за 20 минут установить водонагреватель на гипсокартон после ремонта в ванной
  2. Установка водонагревателя и пайка полипропиленовых труб своими руками
  3. Электрическая схема бойлера. Как подключить бойлер к электричеству?

Как за 20 минут установить водонагреватель на гипсокартон после ремонта в ванной


Установка водонагревателя и пайка полипропиленовых труб своими руками


Электрическая схема бойлера. Как подключить бойлер к электричеству?









Оцените автора







Как правильно подключить проточный или накопительный водонагреватель к водопроводу и электросети, схема, первый запуск

Водонагреватель — один из самых популярных бытовых приборов, уступающий в степени спроса лишь телевизорам, холодильникам, стиральным машинам. Это не удивительно: горячее водоснабжение в квартирах редко бывает бесперебойным и стабильным. Порывы, плановые ремонты, традиционные летние отключения приводят к проблемам с горячей водой. А во многих частных домах и вовсе невозможно подключиться к магистрали, что заставляет искать иные варианты.

Рассмотрим виды водонагревателей, как подключить их правильно к водопроводной и электросети.

Водонагреватели бесперебойно обеспечивают дома и квартиры горячей водой

Виды водонагревателей

Содержание статьи

  • 1 Виды водонагревателей
  • 2 Подключение накопительного водонагревателя
    • 2.1 Место установки
    • 2.2 Закрепление
    • 2.3 Подключение к водопроводу
    • 2.4 Подключение к электросети
    • 2.5 Первый запуск
  • 3 Подключение безнапорного проточного водонагревателя
    • 3.1 Место расположения
    • 3.2 Установка
    • 3.3 Подключение к водопроводу
    • 3.4 Подключение к сети
    • 3.5 Пробный пуск
  • 4 Подключение напорного проточного водонагревателя
    • 4. 1 Выбор места установки
    • 4.2 Установка
    • 4.3 Подключение к водопроводу
    • 4.4 Подключение к электросети
    • 4.5 Первый запуск

По принципу работы электрические водонагреватели делятся на:

  1. Накопительные.
  2. Проточные.

Накопительные водонагреватели представляют собой бачок с размещенным внутри ТЭНом. Он в короткий срок нагревает воду, которая расходуется по мере нужд проживающих в доме людей. Между включением водонагревателя и набором требуемой температуры обычно проходит 1-2 часа.

Накопительный водонагреватель

Проточные водонагреватели отличаются компактностью и отсутствием бака. В корпусе устройства расположена трубка с нагревательной спиралью. Проходя через нее, вода мгновенно набирает установленную температуру и поступает потребителю.

Проточный водонагреватель

Подключение накопительного водонагревателя

Место установки

Для сокращения протяженности трубопроводов и обеспечения нормального напора, прибор желательно размещать на минимальном удалении от стояков. Водонагреватели объемом до 80 л закрепляются на стенах из любых материалов. Более объемные модели устанавливаются только на несущие бетонные либо кирпичные перегородки: сам по себе прибор весит не много, но после наполнения водой нагрузка высока.

С учетом этого, подбор места размещения сводится к таким вариантам:

  1. В санузле над унитазом. Бойлер расположен рядом со стояками, легко прячется за фальшстеной.
  2. Над ванной. Вариант подходят для небольших либо совмещенных санузлов.
  3. Под кухонной раковиной. Возможно размещение компактных приборов на 15-20 л.
  4. Под потолком в прихожей. Подходит для горизонтальных моделей, требуется подводка дополнительного трубопровода.

Варианты размещения водонагревателя

Закрепление

Установка бойлера может осуществляться двумя способами:

  • на крюки, закрепленные на стене;
  • на планку, крепящуюся на анкерные болты.

После определения точных размеров бака необходимо наметить будущее расположение бойлера с расчетом, чтобы от краев углублений оставались промежутки 20-30 мм. Также следует предусмотреть возможность снятия крышки бачка для профилактического осмотра или ремонта. От потолка оставляется отступ 50-70 мм для беспрепятственного навешивания водонагревателя на крепеж. Далее действуют так:

  1. При помощи рулетки размечаются отверстия для установки крюков либо анкерных болтов. Если стена облицована плиткой, первый проход выполняется специальным сверлом. Далее на всю глубину отверстия производится проходка перфоратором.
  2. В отверстия ставятся дюбеля, вкручиваются крюки или приставляется планка, сквозь нее вставляются анкерные болты и закручиваются гаечным ключом.
  3. На крепеж навешивается бак, наличие горизонтальных и вертикальных отступлений проверяется уровнем. При необходимости положение водонагревателя корректируется.

Необходимо обратить внимание, что вертикальный бойлер запрещается монтировать в горизонтальном положении, и наоборот.

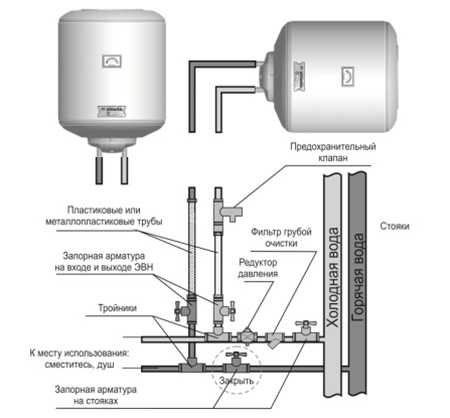

Подключение к водопроводу

Все подключения выполняются посредством гибких шлангов. На трубку для холодной воды прибора наворачивается тройник ½ дюйма. Предохранительный клапан подключается на нижний отвод, на боковой — шаровый кран, используемый для слива воды. Резьбовые соединения во избежание протечек уплотняются ФУМ-лентой.

Подключение бойлера

На вводной кран стояка ХВС устанавливается тройник с шаровым краном, соединяющийся с предохранительным клапаном бойлера посредством шланга. Накидные гайки затягиваются после установки резиновых уплотнителей.

На вывод горячей воды бойлера накручивается шаровый кран, тройник — на вывод стояка. После обмотки ФУМ-лентой установленный кран также подсоединяется к тройнику через подводку, под гайки которой устанавливаются резиновые уплотнители. Соединения равномерно затягиваются руками, а после — ключом.

Если монтаж тройников на трубах ГВС и ХВС невозможен, то подключение водонагревателя осуществляется к ближнему смесителю. Тройники тогда ставятся на выходы умывальника, к ним присоединяются шланги от бойлера и смесителя.

На предохранительный клапан ставится трубка и выводится в канализацию. В процессе нагрева воды по ней может капать вода — это нормально. Если водонагреватель расположен над ванной, то трубочку можно и не выпускать: вода уйдет в слив.

Подключение трубки к предохранительному клапану

Подключение к электросети

Если устройство комплектуется шнуром с вилкой, нужно просто вставить ее в ближайшую заземленную розетку. Через удлинители и тройники подключение запрещается, так как нагрузка от прибора на сеть значительна и при нагревании воды клеммы дополнительных соединений могут расплавиться.

Если шнура с вилкой в комплекте нет, нужно приобрести трехжильный кабель ПВС 1,5 или 2,5 мм². Подключаться необходимо непосредственно от электрощитка.

Квартиру или дом необходимо обесточить, выключив рубильник. Подключение кабеля от щита к водонагревателю выполняется через дифавтомат на 16А. Провода подсоединяются к клеммному блоку на бойлере:

  • фазный — на контакт L;
  • нулевой — на N;
  • заземление производится либо на корпус либо на клемму PE.

Дифавтомат на 16 А

Первый запуск

Перед первым запуском бачок заполняется водой. Кран стояка ГВС перекрывается, а вентили на вводе и выводе бойлера открываются. На ближнем смесителе необходимо включить горячую воду и дождаться, когда из крана пойдет стабильная струя без шипения.

Затем воду нужно выключить и произвести осмотр всех соединений на наличие протечек.

Подключение безнапорного проточного водонагревателя

Место расположения

Проточники безнапорные обеспечивают единственную точку водопотребления, потому вопрос о выборе места размещения не актуален. Прибор устанавливается совместно с душевым краном, на смену кухонному смесителю либо в ванной.

Безнапорный «проточник» в ванной

Установка

Для монтажа проточника в виде крана нужно перекрыть подачу воды на смеситель и демонтировать подводки. Крепежный кронштейн снимается, кран извлекается из мойки.

Водонагреватель собирается по инструкции производителя: присоединяется гусак, входной штуцер закручивается, кран вставляется в отверстие в мойке. Закрепление проточника осуществляется затягиванием гайки крепления.

Настенные модели крепятся на шурупы либо дюбели, предварительно разметив расстояние между крепежными элементами.

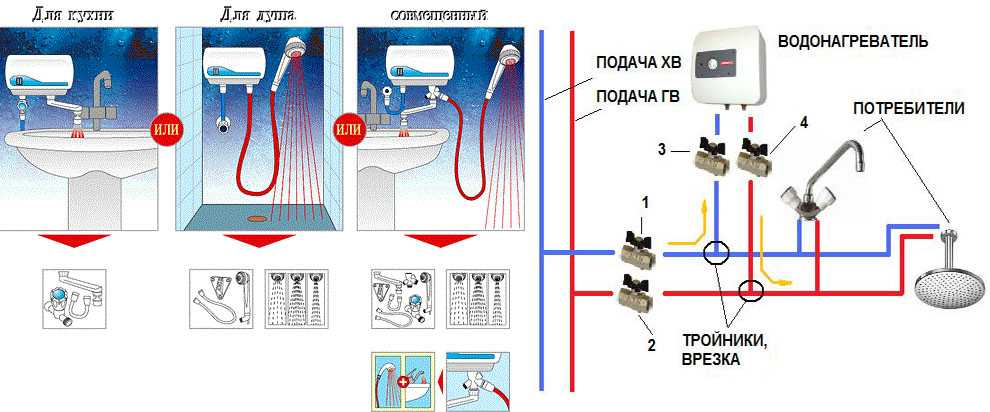

Подключение к водопроводу

Для подключения достаточно присоединить подводку, снятую со смесителя, на штуцер крана-проточника. Под гайку обязательно ставится резиновый уплотнитель.

Настенный водонагреватель запитывается с помощью того же шланга, снятого со смесителя или душа. Лейка откручивается, свободный конец подводки подключается ко входу проточника.

Подключение безнапорного «проточника»

Запорная арматура после водонагревателя не ставится. Перекрыть воду можно только самим проточником либо краном, с которым он связан. Если установить арматуру, то ТЭН перегревается из-за снижения протока.

Подключение к сети

Безнапорные устройства включаются в заземленную розетку через собственный шнур с вилкой. Использование удлинителей и тройников не допустимо, так как из-за значительной мощности прибора их контакты могут оплавиться вследствие перегревания.

Пробный пуск

Перед первым включением кран на трубе ГВС перекрывается. Смеситель открывается, вода направляется на проточник. Следует выждать некоторое время, пока поток не выровняется и напор не стабилизируется. После включения на проточнике режима нагрева, из крана должна пойти горячая вода.

Подключение напорного проточного водонагревателя

Выбор места установки

Напорные устройства подают горячую воду одновременно на несколько точек потребления. Прибор можно разместить в любом месте, главное — удобство соединения с водопроводом, но лучше всего там, где горячая вода нужнее.

В квартирах для этих целей пригодна ниша в туалете, пространство под раковиной на кухне, место на стене недалеко от труб ГВС и ХВС. Важный момент — исключение попадания брызг на корпус, а также обеспечение свободного доступа для осмотра прибора.

Места установки напорного проточного водонагревателя

Установка

В комплект проточника входит монтажная планка-шаблон, на которую навешивается прибор. С помощью этого элемента размечаются и высверливаются отверстия. В них вставляются дюбели, водонагреватель фиксируется на стенке посредством шурупов. Выполняется проверка расположения прибора строительным уровнем.

В некоторых моделях для монтажа на планку требуется снятие передней панели. На место она ставится по завершении подключения к электросети и водопроводу.

Подключение к водопроводу

Холодная вода на ввод проточника подается прямо от стояка или любой точки внутренней разводки. К выводу прибора подсоединяется гибкий шланг, который подключается к трубе горячей воды за краном стояка ГВС.

На входы водонагревателя устанавливаются шаровые краны, предназначенные для отключения подачи воды. Резьбовые соединения обязательно уплотняются ФУМ-лентой. На трубы горячей и холодной воды ставятся тройники, выводы соединяются шлангом с соответствующими вводами на проточнике.

Подключение напорного «проточника» к водопроводу

Подключение к электросети

Нужно удостовериться, что приходящейся на квартиру или дом мощности хватит для нормальной работы водонагревателя. Если ее недостаточно, при нагреве воды будут постоянно выключаться автоматы.

Из-за высокой мощности напорные приборы включаются не в розетку, а непосредственно в электрощиток через дифавтомат на 25 и более ампер. Подключение осуществляется трехжильным кабелем сечением не менее 4 мм².

Подключение напорного проточного водонагревателя к электросети

Первый запуск

Кран на стояке ГВС закрывается, на приборе открываются запорные вентили. На ближнем к проточнику смесителе необходимо включить горячую воду и выждать несколько секунд, дав потоку стабилизироваться.

Подается питание на проточник и активируется нагрев. На смесителе необходимо вновь включить горячую воду и убедиться, что водонагреватель нормально работает.

Установка водонагревателя является необходимой мерой при периодических проблемах с горячей водой. Главное — подобрать вид и модель прибора, выбрать оптимальное место расположения, а подключение его можно выполнить самостоятельно.

Как установить водонагреватель (бойлер) — схема, подключение, ошибки монтажа можно посмотреть в видео:

Типичные неисправности бойлеров, что делать, чтобы продлить срок службы прибора. Об этом по ссылке.

Как установить электрический водонагреватель (10 шагов и готово!)

ByDino Pelle

В конце концов, это неплохо для работы, которую многие считают слишком сложной. Для всех наших читателей, которые любят умеренные задачи, вот основы того, как установить электрический водонагреватель.

Содержание

Как установить электрический водонагреватель за 10 шагов

В следующих трех разделах представлены все основные сведения по замене и установке электрического водонагревателя.

Что вам понадобится

  • Трубный ключ и разводной ключ (для соединений или фитингов)
  • Садовый шланг (для слива)
  • Уровень (для обеспечения горизонтальной плоскости)
  • Отвертка 2090 904 904 Neon тестер
  • Крепкая спина и крепкий друг (для перемещения тяжелых водонагревателей)

Осторожно

Тем не менее, на этой работе вы будете работать с 240-вольтовыми цепями. И это серьезное дело. Мы настоятельно рекомендуем вам вынуть предохранитель или выключить автоматический выключатель перед началом работы.

240-вольтовая цепь потенциально может вас убить, хотя в большинстве случаев этого не происходит. Не рискуйте. Держите руки сухими, наденьте защитные перчатки и обувь с резиновой подошвой.

Основные инструкции

Шаг 1. Отключите воду и электричество

Прежде чем делать что-либо еще, убедитесь, что вы отключили воду и электричество в вашем старом электрическом водонагревателе.

Шаг 2: проверка на отсутствие питания

Затем снимите панель доступа к термостату вашего текущего электрического водонагревателя. Обычно он находится за нижней панелью. Отодвиньте любую изоляцию, которая вам мешает, и поднимите (или снимите) пластиковую защиту. Проверьте наличие тока с помощью тестера неона. Вы хотите убедиться, что отключили правильную электрическую цепь (см. шаг 1 выше).

Шаг 3: Отсоедините и пометьте провода

Снимите электрическую крышку сбоку или сверху устройства. Отсоедините провода и пометьте их кусочками скотча, чтобы точно знать, куда их прикрепить на новом устройстве. Ослабьте винт на хомуте кабеля и осторожно вытащите кабель.

Шаг 4: Сливной бак

Слейте воду из водопровода в вашем доме, открыв краны горячей и холодной воды в кране наверху. Также откройте оба крана, расположенные ближе всего к нижней точке системы. Подсоедините садовый шланг к сливному клапану водонагревателя. Откройте вентиль и слейте бак.

Шаг 5: Отсоедините водопроводные линии

Отметьте линии горячей и холодной воды, чтобы не подключать новый электрический водонагреватель наоборот. Если у вас оцинкованная труба, разомкните штуцеры рядом с агрегатом. Если у вас жесткая медь, обрежьте трубу ножовкой или труборезом чуть ниже запорной арматуры.

Сделайте разрезы прямыми, чтобы при установке нового водонагревателя вы могли легко подключиться к линиям с помощью новой припаянной трубы или гибких водопроводных линий.

Более того, если у вас есть гибкие линии, отключите их. Затем переместите старый блок с помощью тележки для бытовой техники. Не поднимайте устройство без тележки или сильного помощника.

Шаг 6: Установите новый блок на место

Установите новый электрический водонагреватель на место. Расположите его так, чтобы сделать ваши соединения максимально простыми. Проверьте отвес и уровень. При необходимости используйте шайбу. Если устройство находится в зоне, подверженной сырости, приобретите основание в виде лотка для его защиты.

Шаг 7. Подсоедините водопроводные трубы

После этого установите водопроводные трубы. На самом деле линии подачи могут быть из оцинкованной стальной трубы, жесткой меди или гибких водопроводных соединителей. Кроме того, установите шаровой кран на линии подачи. Затем установите предохранительный клапан и присоедините выпускную трубу.

Шаг 8: Выполните электрические соединения

Затем снимите электрическую крышку с нового водонагревателя и пропустите кабель через зажим. Соедините черный и белый провода с помощью разъемов для проводов и прикрепите провод заземления к винту заземления. Затяните винт на зажиме, чтобы удерживать кабель на месте, аккуратно протолкните провода внутрь и установите на место крышку.

Шаг 9: Установите термостат

Затем установите новый электрический водонагреватель на желаемую температуру. Нажмите кнопку отдыха. Замените пластиковую защиту, изоляцию и панели доступа.

Шаг 10: Включите воду

Наконец, откройте кран подачи воды. Откройте ближайший горячий кран примерно наполовину и дайте системе стечь. Сначала выйдет воздух, потом брызги воды смешанные с воздухом. Наконец, когда вода течет свободно, закройте кран.

Узнайте больше о водонагревателях

Кроме того, вот несколько отличных источников информации и инструкций по всем видам водонагревателей:

  • Как предотвратить катастрофу из-за протечки водонагревателя
  • Обычный ремонт водонагревателя
  • Как долго служит водонагреватель?
  • Стоит ли переводить водонагреватель в режим отпуска?
  • Как повторно зажечь контрольную лампочку водонагревателя
  • Проточные водонагреватели: плюсы и минусы
  • Вам нужен усилитель водонагревателя?
  • Должен ли ваш водонагреватель иметь устройство для смягчения воды?

Заключение

В целом, вот десять шагов, которые помогут вам заменить и установить электрический водонагреватель примерно за один день. Может быть, меньше с помощью надежного друга, который разбирается в основах электрики и сантехники.

В целом работа аналогична установке газового водонагревателя, за исключением того, что вы подключаете газ, а на электрическом водонагревателе нет дымохода.

Позвоните в 1-Tom-Plumber

Если вам нужна помощь с ремонтом, заменой или установкой водонагревателя, не стесняйтесь обращаться к нам или позвоните нам по телефону 1-Tom-Plumber (1-866-758- 6237). Мы немедленно отреагируем и решим любую аварийную сантехнику, прочистку и прочистку канализации, а также проблему повреждения водой, включая раскопки подземных водопроводов и канализационных магистралей.

Теги сообщения: #электрический водонагреватель#установить электрический водонагреватель#заменить электрический водонагреватель

Похожие посты

Как заменить водонагреватель

К

Боб Формисано

Боб Формисано

Боб Формисано — лицензированный архитектор и строитель с почти 40-летним опытом строительства новых домов и восстановления старых домов. Одной из его специальностей является ремонт старых систем, построенных еще в 1920-х годах, включая оцинкованные водопроводные трубы, проводку с ручкой и трубкой и многое другое. Его статьи о ремонте дома для The Spruce написаны более 10 лет назад.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 24.07.22

Рассмотрено

Ричард Эпштейн

Рассмотрено
Ричард Эпштейн

Ричард Эпштейн — лицензированный мастер-сантехник с более чем 40-летним опытом работы в сфере сантехники для жилых и коммерческих помещений. Он специализируется на оценке, а также проектировании и инжиниринге сантехнических систем и работает в одной из крупнейших в Нью-Йорке профсоюзных строительных компаний по сантехнике.

Узнайте больше о The Spruce’s
Наблюдательный совет

Факт проверен

Джессика Врубель

Факт проверен
Джессика Врубель

Джессика Врубель имеет богатый опыт работы писателем и редактором, работая в различных изданиях, газетах и ​​публичных библиотеках, помогая со справками, исследованиями и специальными проектами. В дополнение к своему опыту журналистики, она более 15 лет занимается просветительской деятельностью на темы здоровья и хорошего самочувствия как в классе, так и за его пределами.

Узнайте больше о The Spruce’s
Редакционный процесс

Ель / Кевин Норрис

Обзор проекта

Поскольку профессиональная установка часто добавляет 500 долларов или более к стоимости замены стандартного водонагревателя бакового типа, многие домовладельцы, естественно, рассматривают возможность установки его самостоятельно. И хотя это считается продвинутым проектом, домашние мастера с хорошим опытом часто могут выполнить работу самостоятельно с небольшим планированием. Важно отметить, что это не проект для новичков.

Первый шаг к тому, чтобы узнать, как установить новый водонагреватель, — это изучить тип уже имеющегося у вас водонагревателя. Сначала определитесь с источником топлива: газ или электричество? Затем определите размер: 30-, 40-, 50-галлон или больше? При замене водонагревателя проще всего оставить тот же тип топлива и примерно такой же размер бака. Однако, если ваш старый водонагреватель не обеспечивал достаточного количества горячей воды, вы можете подумать о переходе на более крупный блок — например, с 40-галлонного на 50-галлонный, хотя для большего нагревателя должно быть достаточно места. размер дымохода должен быть правильным с правильным шагом, а подаваемая газовая линия должна соответствовать размеру нагревателя. (Любые изменения в газовых линиях должны выполняться только лицензированным специалистом.)

В лучшем случае замена — это вопрос нескольких часов работы по отключению и удалению старого нагревателя, затем установке нового на место и восстановлению соединений точно таким же образом. Однако есть причина, по которой сантехники делают ставки на основе полного рабочего дня: это часто становится более сложным.

Замена водонагревателя потребует от вас выполнения как водопроводных, так и проводных или газовых подключений, а также вентиляционного соединения, если у вас есть газовый нагреватель. Если вы не уверены в своих навыках в этих областях, лучше всего обратиться к профессионалу. Всегда соблюдайте местные постановления, когда дело доходит до работы с газопроводами.

В течение многих лет стандартным средством отвода выхлопных газов горения для водонагревателя, работающего на газе, была атмосферная вентиляция . В этой системе металлический вытяжной колпак в верхней части водонагревателя направлял выхлопные газы и небольшое количество свежего воздуха из помещения вверх по металлическому дымоходу через крышу или в общий дымоход. Во многих случаях установка нового водонагревателя будет заключаться в подключении существующего дымохода и вытяжного колпака к новому нагревателю, хотя есть факторы (такие как шаг и тяга соединений), которые делают процесс намного сложнее, чем кажется. . При неправильном выполнении выхлопные газы (в том числе угарный газ) могут оставаться внутри дома, поэтому этот проект лучше доверить профессионалам.

Но строительные нормы и правила в некоторых сообществах могут потребовать перехода на другие средства вентиляции всякий раз, когда устанавливается новый водонагреватель. Во многих областях в настоящее время требуется система, известная как прямая вентиляция , в которой специальная двухкамерная вентиляционная труба отводит выхлопные газы за пределы дома, в то же время впуская свежий воздух. Это часто требуется в современных системах кондиционирования воздуха. герметичные дома, чтобы поток газа и воздуха через дымоход водонагревателя не создавал разность давлений воздуха, которая может втягивать газы из горелки водонагревателя в дом. В зависимости от того, как далеко должен работать прямой вентиляционный канал, код может также потребовать мощного вентилятора, который способствует потоку выхлопных газов в вентиляционном отверстии. В старых, менее герметичных домах это редко бывает проблемой.

Если ваш код требует перехода от простого атмосферного вентиля к прямому вентилю или прямому вентилю с электроприводом, это более сложная задача. Большинство людей должны вызвать профессионала для этой работы.

Предупреждение

Все сантехнические установки должны соответствовать местным сантехническим нормам, поэтому проконсультируйтесь с местным строительным отделом о требованиях в вашем регионе. Поскольку установка зависит от местоположения и типа нагревателя, следующие шаги просто показывают общий процесс и могут относиться или не относиться к вашей ситуации. Как было сказано выше, этот проект лучше доверить профессионалам.

Оборудование/инструменты

  • Разводной ключ
  • Клещи для блокировки каналов
  • Труборез (при необходимости)
  • Отвертки
  • Садовый шланг
  • Тележка для бытовой техники и ремни
  • Пропановая горелка и паяльные принадлежности (при необходимости)

Материалы

  • Новый водонагреватель
  • Шипы (по мере необходимости)
  • Сантехника (при необходимости)
  • Лента сантехническая для герметизации труб
  • Вытяжной колпак водонагревателя (при необходимости для газового нагревателя)
  • Клапан ограничения температуры и давления (если не предусмотрен)
  • Сливной клапан водонагревателя (если не предусмотрен)
  • Фитинги для вентиляционных труб (при необходимости)
  • Оцинкованные ниппели водонагревателя с пластиковой футеровкой (2 шт. )
  • Гибкие трубки водонагревателя (при необходимости)
  • Гибкая газовая трубка (при необходимости)

Ель / Кевин Норрис

  1. Отключите воду, газ или электричество

    Отключить коммуникации к существующему водонагревателю. Перекрыть воду на главном запорном вентиле дома или на отводном запорном кране, регулирующем подачу холодной воды к водонагревателю. Затем отключите электричество или подачу газа.

    Для электрического водонагревателя : отключите автоматический выключатель в цепи водонагревателя в распределительной коробке дома. Обычно это двухполюсный выключатель на 30 ампер.

    Для газового водонагревателя : Перекройте подачу газа запорным краном на газовой трубе, ближайшей к водонагревателю.

    Ель / Кевин Норрис

  2. Слив бака водонагревателя

    Подсоедините садовый шланг к сливному клапану в нижней части водонагревателя. Откройте ближайший кран с горячей водой, например, в ванной, чтобы предотвратить всасывание в линию, которое может замедлить слив. Поместите другой конец шланга над стоком в полу или выведите его на улицу.

    Медленно открывайте сливной клапан, чтобы осадок не забил сливной клапан. Дайте баку полностью стечь, затем перекройте вентиль и снимите шланг.

    Ель / Кевин Норрис

  3. Отсоедините линии подачи воды

    Отсоедините линии горячей и холодной воды от водонагревателя с помощью трубного ключа или пассатижей. Водопроводные линии могут быть подсоединены к нагревателю с помощью гибких трубок (обычно соединяемых с помощью компрессионных или соединительных фитингов) или с помощью паяных соединений (паяные линии должны быть перерезаны труборезом).

    Ель / Кевин Норрис

  4. Отсоедините электрические или газовые линии

    Далее необходимо отключить источник питания водонагревателя.

    Для электрического водонагревателя :   Снимите крышку на панели подключения проводов в верхней части водонагревателя. Убедитесь, что цепь отключена, используя бесконтактный тестер напряжения для проверки отдельных проводов, затем отвинтите разъемы проводов, соединяющие провода цепи с выводами водонагревателя. Отвинтите кабельный зажим и извлеките кабель из соединительной коробки.

    Для газового водонагревателя : Убедитесь, что клапан на основной газовой линии закрыт, затем отсоедините газовую линию от газового регулирующего клапана на водонагревателе. Эта газовая трубка может представлять собой гибкую трубку с виниловым покрытием, голую трубку из мягкой меди или иногда (в старых водонагревателях) жесткое соединение с черной трубой.

    Ель / Кевин Норрис

  5. Отсоедините вентиляционное отверстие водонагревателя (только для газовых нагревателей)

    Отсоедините вентиляционную трубу от вытяжного колпака в верхней части нагревателя. Вытяжной колпак обычно соединяется с вентиляционной трубой тремя или четырьмя винтами из листового металла. Если вытяжной колпак в хорошем состоянии, вы можете использовать его повторно с новым водонагревателем.

    Ель / Кевин Норрис

  6. Замена старого водонагревателя на новый

    Используйте тележку с ремнями, чтобы выкатить старый водонагреватель и вкатить новый. Если водонагреватели необходимо перемещать вверх и вниз по лестнице в подвал, лучше всего иметь помощника, который поможет вам в этой работе. Убедитесь, что обогреватель надежно закреплен на тележке при его перемещении.

    Очистите пол, на котором стоял старый обогреватель. Переместите новый водонагреватель на место, выровняв существующую сантехнику с сантехническими соединениями водонагревателя. При необходимости выровняйте новый водонагреватель, подложив под ножки прокладки.

    Совет

    Если в вашем регионе существует опасность землетрясения, могут потребоваться скобы или ремни, которые необходимо закрепить, чтобы удерживать водонагреватель на месте.

    Ель / Кевин Норрис

  7. Установка предохранительного клапана и других фитингов

    Установите различные фитинги, необходимые для водонагревателя. Это всегда включает предохранительный клапан температуры и давления (клапан TPR) и выпускную дренажную трубу. При необходимости установите любые другие фитинги, следуя указаниям производителя.

    Ель / Кевин Норрис

  8. Подключение водопроводных линий

    Прикрепите оцинкованные ниппели с пластиковой футеровкой к входным и выходным отверстиям для холодной воды в верхней части водонагревателя. Установка включает в себя обматывание резьбы водопроводной лентой для герметизации труб, затем ввинчивание ниппелей в отверстия и затягивание их плоскогубцами или трубным ключом.

    Теперь подсоедините трубу холодной воды к входному патрубку водонагревателя, а трубу горячей воды к выходному патрубку. В некоторых случаях это может быть так же просто, как снова подсоединить гибкие трубки, которые вы отсоединили при снятии старого нагревателя. Но если водопроводные трубы были жестко подключены к водонагревателю и для снятия нагревателя требовалось разрезать, то работа немного усложняется.

    Вам может понадобиться собрать различные резьбовые переходники, короткие отрезки трубы и соединительные фитинги, чтобы соединить ниппели водонагревателя с трубами холодной и горячей воды. Как вы это сделаете, будет зависеть от типов труб, которые у вас есть, и конфигурации сантехники. Если у вас есть медные трубы, может потребоваться пайка с помощью горелки, но существуют компрессионные фитинги, фитинги с захватом (SharkBite) и фитинги PEX, которые также могут работать с различными типами сантехнических труб.

    Если у вас их еще не было, сейчас самое время установить гибкие трубки для подключения труб горячей и холодной воды к водонагревателю. Это облегчит отсоединение водонагревателя, если в будущем вам потребуется произвести ремонт или замену. Для этого необходимо прикрепить переходники с наружной резьбой как к ниппелям водонагревателя, так и к концам труб горячей и холодной воды. Затем гибкие трубки вставляются между собой с помощью накидных гаек, которые навинчиваются на адаптеры.

    Ель / Кевин Норрис

  9. Подключение газовых или электрических линий

    Подключите источники газа или электричества, если применимо:

    Для газового водонагревателя : Подсоедините газопровод к клапану управления газовой горелкой. Используйте гибкую газовую линию, если это применимо и разрешено местным законодательством. Проверьте наличие утечек, открыв кран подачи газа и смажив газовый штуцер и все газовые соединения мыльным раствором. Если вы видите какие-либо пузырьки, соединение негерметично и его необходимо подтянуть. Если вы по-прежнему не можете получить хорошую герметизацию без пузырьков, обратитесь за помощью в газовую компанию или к сантехнику.

    Для электрического водонагревателя : Зажмите электрический кабель в соединительной коробке в верхней части водонагревателя. Подсоедините провода цепи к выводам водонагревателя с помощью разъемов для проводов. Прикрепите накладку к соединительной коробке проводов.

    Ель / Кевин Норрис

  10. Снова подсоедините вентиляционное отверстие (только для газовых обогревателей)

    Расположите вытяжной колпак в верхней части водонагревателя по центру над выпускным отверстием и вставьте его в вентиляционную трубу. Закрепите его винтами для листового металла. Если высота нового водонагревателя отличается от высоты старого водонагревателя, вам может потребоваться укоротить вентиляционную трубу, обрезав ее ножницами по металлу или установив более короткий отрезок трубы. Или, для более короткого водонагревателя, вам может потребоваться удлинить вентиляционное отверстие, добавив дополнительный сегмент вентиляционной трубы.

    Убедитесь, что вентиляционное отверстие подключено в соответствии с инструкциями производителя и требованиями местного законодательства. Должны быть специальные детали и инструкции для нового водонагревателя.

    Совет

    В некоторых сообществах больше не разрешено совместное использование дымохода или дымохода, который также обслуживает печь (показана здесь). В этом случае вам, возможно, придется вызвать профессионала, чтобы перенастроить вентиляцию для вашего нового водонагревателя.

    Ель / Кевин Норрис

  11. Завершить установку

    Откройте кран горячей воды в отдаленном месте дома, затем откройте кран подачи холодной воды к водонагревателю и дайте воде наполнить бак водонагревателя. Вы поймете, что бак полон, когда из крана горячей воды начнет течь вода.

    Для электрического водонагревателя восстановите питание цепи водонагревателя, снова включив автоматический выключатель. Для газового нагревателя убедитесь, что главный газовый клапан открыт, и убедитесь, что пилотный запальник работает правильно, следуя указаниям производителя.

    Установите термостат водонагревателя на температуру от 110 до 125 градусов по Фаренгейту, по желанию (рекомендуется 120 градусов), и дайте воде в баке нагреться до нужной температуры.

    Ель / Кевин Норрис

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях.
