Как сделать своими руками компрессор высокого давления

Каждый владелец гаража мечтает о своем собственном источнике сжатого воздуха – имея в закромах гаража компрессор, можно проделывать самостоятельно массу работ по ремонту своего автомобиля. Но стоимость нового компрессора достаточно велика, а приобретать старый на свой страх и риск – это не самая удачная идея. Хотя, в редких случаях можно наткнуться на весьма выгодную сделку. Если все-таки понадобится профессиональное оборудование, то Вы можете ознакомиться с каталогом компрессоров высокого давления, реализуемых ООО ГК «ТехМаш».

Но в любом случае, компрессор высокого давления своими руками – это отличный вариант, требующий минимальных трат.

Что для этого нужно? Во-первых, необходимо знать, как функционирует элементарная компрессорная установка в комплекте. А это – двигатель, компрессор (агрегат), ресивер, детали соединения. Двигатель передает вращающиеся движения на шкив компрессора по средствам ременной передачи. Приводимый в действие компрессор поглощает атмосферный воздух, который далее попадает в камеру сжатия. Движение поршня сокращает рабочий объем цилиндра, неизбежно сдавливая воздух. Сдавленная воздушная среда после попадает в емкость, называемую ресивером, и после по шлангам воздух приводит в действие пневматику, распыляет краску, снабжает энергией различный инструмент. Ресивер необходим для исключения пульсации, вызванной неравномерным сдавливанием воздуха поршневым компрессором.

Во-вторых, при создании компрессора высокого давления своими руками, нужно определиться для каких целей планируется использовать компрессор, так как это является определяющим фактором в поисках необходимых элементов. Выбирая агрегат высокого давления в 10 атмосфер, можно на долгое время обеспечить себя сжатым воздухом для работы любого типа пневматических инструментов. Для подобной машины нужна емкость в качестве ресивера, способная выдержать оказываемое подобное внутреннее давление. В качестве ресивера может послужить хорошо сохраненный огнетушитель бывшего употребления, емкость из-под газового баллона или же самодельная емкость, сделанная при помощи сварки заглушенного куска трубы. Но при этом качество сварных швов и состояние металла должны выдерживать внутреннее давление не ниже, чем в полтора раза превышающее рабочее давление компрессора. Это позволит полностью обеспечить безопасное использование самодельного ресивера.

Внутреннюю часть емкости необходимо защитить от коррозии. В продаже имеется множество специальных жидкостей для подобных операций. Затем можно придать баллону эстетический вид, покрасив его. Ресивер может быть установлен горизонтально или же вертикально, в зависимости от его формы и от желания автора идеи. Определившись с положением емкости, следует приступить к высверливанию отверстий – в нижней части отверстие необходимо для периодического слива конденсата, который скапливается на дне баллона.

Кран для слива жидкости должен выдерживать давление создаваемое компрессором. Под диаметр и шаг резьбы патрубка крана нарезается внутренняя резьба в недавно высверленном отверстии.

Далее вкручивается кран – для надежности можно воспользоваться уплотнителями или силиконовым герметиком. Затем проделывается то же самое в средней части ресивера для подачи в него воздуха и в верхней части для выхода. На входе в емкость необходимо смонтировать обратный клапан, чтобы воздух не имел возможности вырываться в обратном направлении в сторону компрессора.

На выходе же вкручивается сквозной кран соответствующего давления и диаметра. Выходное отверстие лучше всего делать в верхней части ресивера, так как в таком случае максимальное количество жидкости будет оставаться на дне баллона. Манометр можно смонтировать, сделав для него отдельное отверстие и нарезав в нем подходящую резьбу либо пристроить его на выпускном патрубке, до крана. Благодаря манометру можно будет контролировать работу самодельного компрессора высокого давления и, при необходимости, подвергать установку более точной наладке. Еще один не маловажный момент – чтобы компрессор имел возможность периодически отключаться и остывать в это время, следует обратить внимание на величину ресивера. Не стоит делать его маленьким – чем больше ресивер, тем реже нужно будет включать компрессор.

В качестве основного агрегата можно использовать компрессоры из старого бытового холодильника или же исправную б/у установку. Часто автолюбители используют компрессор на 12 вольт для подкачки колес. Вариантов множество. Главное, определиться для каких целей нужен компрессор и как много необходимо воздуха. Преимущества холодильных моторкомпрессоров в том, что они уже имеют в своей конструкции двигатель. Кроме того, они создают крайне низкое количество шума. К недостаткам можно отнести то, что при работе с воздушной средой, а не с газом фреоном, компрессор нуждается в частой замене смазывающего масла. Что касается электронасосов для подкачки шин – это также хороший выбор для создания компрессора высокого давления своими руками. Но при этом придется обеспечить его постоянным током на 12 вольт, то есть, потребуется дополнительный блок питания. И объем ресивера должен быть рассчитан именно под определенную модель, так как время периодической работы таких насосов ограничено, и он должен будет успеть набрать необходимое давление в ресивере, прежде чем отключится.

Для большего удобства использования компрессора, можно приспособить очень полезную деталь – прессостат. Устанавливать его лучше всего на ресивере. Благодаря этому устройству можно грамотно отрегулировать пуск и отключение агрегата, что необходимо для контроля давления в ресивере и равномерной работе компрессора и электродвигателя.

Прессостат избавит от необходимости вручную включать и выключать компрессор, что означает исключение рисков перегрева электродвигателя и разрушения элементов компрессорной установки, вызванных чрезмерным избыточным давлением.

Винтовой компрессор – устройство, принцип работы, ремонт своими руками

Винтовые или роторные компрессоры – современный тип оборудования, вытесняющий поршневые, спиральные и другие аналогичные устройства из ряда отраслей промышленности. Несмотря на более высокую цену, такая техника имеет множество преимуществ, а недостатки практически отсутствуют. Чтобы понять, почему эти приборы лучше своих конкурентов, нужно рассмотреть их принцип действия, узнать существующие виды винтовых компрессоров, а также выяснить типичные неполадки и возможность их самостоятельного устранения.

Определение и сферы использования

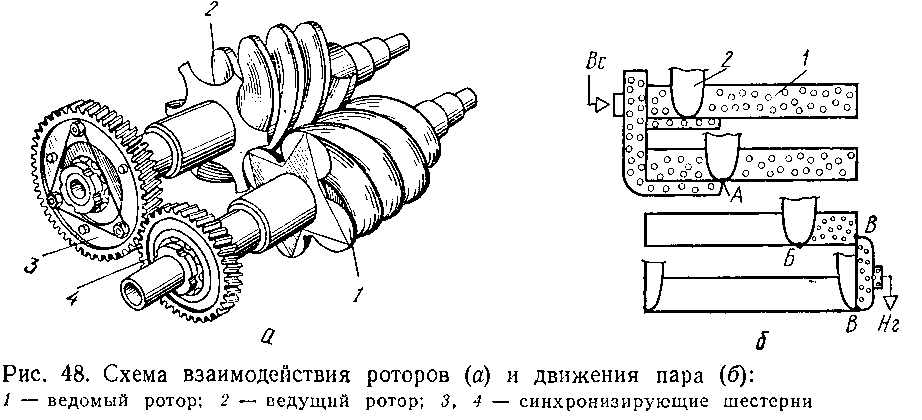

Винтовые компрессоры входят в разряд ротационной техники. Их принцип работы основывается на вращении пары роторов (иначе – винтов). Такое конструкторское исполнение позволяет повысить производительность и ресурс службы маломощных двигателей, при этом снизив практически на 50% потребление электроэнергии. Поэтому роторные компрессоры долговечны, надежны, имеют небольшие размеры и малый вес. Они способны в течение продолжительного времени функционировать автономно без постоянного обслуживания. Такие устройства легко монтируются, вибрация во время работы незначительная, а шум минимальный.

Для управления большая часть техники этого класса имеет цифровую плату, благодаря чему можно менять давление и потребление электроэнергии, а также программировать таймер, даже удаленно. Самые современные компрессоры имеют инверторное управление, позволяющее достичь еще большей эффективности оборудования.

Важно! Еще один важный момент, которым компрессоры винтовые отличаются от поршневых, — это расход масла. Роторные устройства потребляют его гораздо меньше, поэтому воздушный поток существенно чище, и для него не требуется дополнительная фильтрация.

Винтовые компрессоры используются в пищевой, стекольной, химической отрасли, на передвижных станциях, в рефрижераторных системах судов и во множестве других сфер.

Конструктивное исполнение и принципиальная схема работы

Стандартные компрессоры винтовой группы состоят из множества узлов и деталей, заключенных в корпусе из металла.

Конструктивный элемент	Назначение
Фильтр	Очищает поступающий в устройство воздух.
Всасывающий клапан	Позволяет избежать выброса воздуха и компрессорного масла при остановке техники.
Винтовой блок	Это главный рабочий узел с винтовой парой, установленной на подшипники или втулки. Возле его выходного патрубка монтируется термозащитный датчик, отключающий мотор, если температура выходящего воздуха превышает 105°С.
Ременной привод	Передает вращение от мотора к роторам. В его состав входят два шкива: один — на валу мотора, второй — на ведущем валу винтового блока.
Шкивы	Соединяются приводным ремнем. Их габариты влияют на быстроту вращения пары роторов.
Мотор	Передает вращательное движение на винты через ременной привод.
Масляный фильтр	Используется для очистки масла, вернувшегося в роторный блок.
Первичный маслоотделитель	В этом блоке масло выделяется из воздушного потока с помощью центробежной силы.
Маслоотделительный фильтр	Обеспечивает вторичную, более качественную очистку воздуха от оставшегося масла.
Предохранительный клапан	Включается при превышении давления в маслоотделителе и сбрасывает его до нормативных значений.
Термостат	Необходим для поддержания подходящей температуры масла.
Маслоохладитель	Охлаждает отделенный от воздушной струи разогретый масляный состав до оптимальной температуры.
Воздухоохладитель	Установлен для охлаждения воздуха перед выводом на подключенный прибор до температуры, ниже на 15-20°С чем в помещении.
Вентилятор	Охлаждает комплектующие прибора.
Электропневматический клапан холостого хода	Предназначен для регулировки работы всасывающего клапана.
Датчик давления	Управляет компрессором в автоматическом режиме. В новом оборудовании вместо реле давления используется электронное управление.
Манометр	Отображает данные о давлении внутри системы.
Выходной патрубок	Используется для вывода воздушного потока на подключенную технику.
	Устройство для визуального контроля за возвратом масла.
Клапан минимального давления	Он закрыт, пока уровень давления не превышает 4 бар. Данный клапан отделяет от компрессора пневматическую линию и работает как обратник при отключении прибора или запуске холостого режима.

Схемы винтовых компрессоров разных производителей практически идентичны, отличия — минимальны. Подробно ознакомиться с устройством конкретного прибора можно на сайте производителя или в руководстве пользователя.

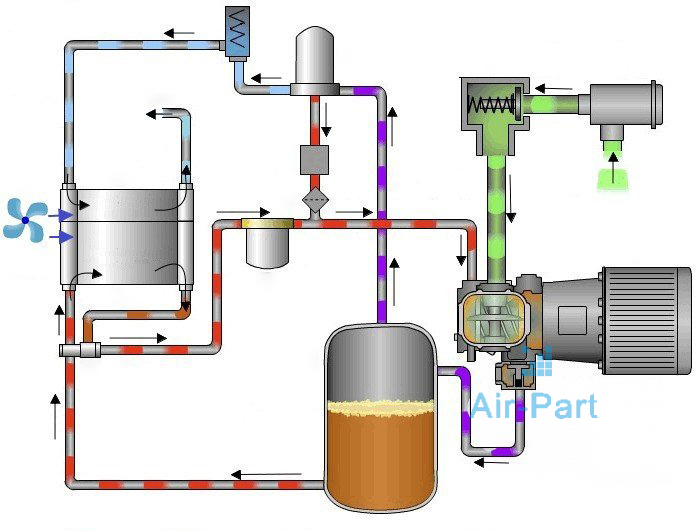

Принципиальная схема работы компрессоров винтовой группы следующая. Ведущий ротор вращает ведомый. От этого движения в систему через входной фильтр всасывается воздух. Поток очищается, смешивается с масляной жидкостью, охлаждается и направляется в систему под винтовой тягой. Далее из воздушно-масляного потока отделяется масло, а очищенная воздушная струя отправляется в подключенное оборудование.

Режимы работы

Любой винтовой компрессор, даже самый простой, имеет пять рабочих режимов.

Пуск. Чтобы исключить перегрузку в сети, напряжение на мотор поступает постепенно. Оборудование становится готово к работе только спустя десять-пятнадцать секунд после запуска.
Холостой ход. В этом режиме техника готовится к работе на полной мощности. Мотор приводит роторы в движение, после чего они на небольшой мощности начинают нагнетать воздух.
Рабочий ход. Устройство работает на полной мощности и выводит сжатый воздух.
Режим ожидания. Запускается после нагнетания определенного давления. Все элементы мотора замирают, пока давление не снижается до минимального уровня, после чего прибор снова запускается для работы. Эта функция удобна при использовании агрегата в течение целого дня — прибор не требуется обесточивать, он сам прерывает работу, если нет необходимости в его использовании.
Стоп. В этом режиме техника плавно завершает работу. Сначала запускается холостой ход, только потом прибор выключается. Так уменьшается вероятность повреждений и износа деталей из-за резкого снижения напряжения или падения давления.

Для более дорогих приборов предусмотрен шестой режим — Stop-Alarm, активирующийся при фиксации каких-либо сбоев в работе прибора, например, повышения давления или температуры до опасного порога. Обычно функция срабатывает автоматически, но есть возможность и ручного запуска.

Особенности разных видов

Винтовые компрессоры делятся на несколько разновидностей по рабочему веществу, типам привода и энергии, а также степени сжатия.

Безмасляные

Такое оборудование востребовано на пищевых, химических и фармацевтических предприятиях. Оно бывает двух видов: водозаполненным и сухого сжатия. Техника второго типа имеет два синхронных двигателя, вращаемых парой винтов. Для их работы не используется масло, поэтому тепло не отводится, и производительность низкая. Тогда как водозаполненные компрессоры более современны. У них выше эффективность и лучше экологические показатели. Для работы этих устройств используется вода, что делает их дешевле в обслуживании.

На заметку! В конструкции водозаполненных устройств присутствует внутреннее охлаждение для избегания перегрева. Поэтому продолжительность их службы дольше, и расходные материалы не требуются.

Масляные

Данный тип компрессоров используется на производстве. В них задействованы два ротора: ведущий и ведомый. Такие приборы дороже в обслуживании. Кроме того, необходимо постоянно следить за вязкостью масла и другими его свойствам, чтобы техника работала эффективно и не ломалась.

По сжимаемому веществу

В зависимости от рабочего вещества, используемого для сжатия, компрессорное оборудование бывает:

газовым — для одного газа или смеси из нескольких;
воздушным — для воздуха;
многоцелевым или специальным — для поочередного сжатия разных видов газов;
многослужебным — одновременно организуют повышенное давление разнообразных газов;
циркуляционным — создают непрерывное движение воздуха в закрытом контуре.

По приводу

По типу привода компрессоры классифицируются на четыре группы.

Аппараты с ременным приводом (например, Tidy 30 от Dalgakiran) просты в работе и не требуют привлечения высококвалифицированных сотрудников. К недостаткам относятся низкий КПД и высокий шум.
Техника с шестеренчатым приводом работает тихо, КПД высокий. Однако у нее нет регулировки. Аппараты сложны в ремонте — необходимо привлекать квалифицированных техников.
У приборов с прямым приводом высочайший КПД (99,9%). Они не боятся пыли и частиц мусора, могут эксплуатироваться в сложных условиях. Ход привода плавный, мотор служит долго. Компрессор работает без капитальных ремонтов до нескольких десятилетий. Однако для таких приборов недоступна регулировка, а также не меняется наибольшее рабочее давление.
Компрессорное оборудование прямого привода с возможностью регулировать частоты является одними из самых совершенных. Его преимущества заключаются в высоком КПД, плавном ходе привода, регулировке давления и производительности, возможности эксплуатации в любых условиях. Недостаток — высокая стоимость.

По типу энергии

По типу используемой энергии выделяются дизельные и электрические приборы. Первые заправляются топливом, поэтому являются автономными и передвижными, в результате чего могут быть использованы в полевых условиях. Вторые работают от электросети.

По степени сжатия

Роторные компрессоры бывают с низкой (до 1 Мн/м²), средней (до 10 Мн/м²) и высокой (свыше 10Мн/м²) степенью сжатия воздуха.

Обслуживание винтовых компрессоров

Большинство промышленных предприятий отказывается от поршневых компрессоров в пользу винтовых, что объясняется надежностью последних, а также меньшими расходами на обслуживание.

На заметку! На этапе покупки винтовые приборы обойдутся дороже до 40%, но это цена с монтажом и доставкой. Тогда как поршневые приборы требуют установки фундамента, потому что имеют большие габариты и вес.

Экономия также связана с ремонтом и ТО. Винтовые приборы гораздо реже требуют техобслуживания и ухода, а также не имеют деталей, подверженных износу — поршней, клапанов и т.д. Еще один пункт экономии — расход электроэнергии. Роторные устройства потребляют меньше электричества, и обеспечивают большую производительность. Работая до 20 лет, они сокращают затраты на электроэнергию в несколько раз.

ТОП-3 лучших модели

При выборе винтовых компрессоров нужно учитывать размеры предприятия, степень загрязнения на производстве, а также особенности сферы применения. С учетом этих критериев стоит выбирать тот или иной тип устройства. А чтобы лучше ориентироваться в многообразии моделей, стоит изучить технические характеристики лидеров продаж, согласно рейтингам 2019 года.

Remeza BK20T-15-500. Это стационарный электрический безмасляный компрессор винтовой группы, мощность которого составляет 15кВт, а давление – 15Бар. Ему необходимо питание 380В. В аппарате есть манометр и ременной привод. Вес устройства — 575 кг, ресивер — горизонтальный, объем — 500 литров. Модель пользуется высоким спросом и имеет множество положительных отзывы потребителей.
Atlas Copco GA 15-7.5. Это винтовой масляный компрессор с электрическим двигателем и прямым приводом. Его мощность — 15 кВт, давление — 7,5 Бар, необходимое напряжение — 380В. В устройстве доступны регулировка давления, манометр, предохранительный клапан. Вес — 455 кг, уровень шума – 65 дБ.
BERG Compressors BK-110 10. Это винтовой стационарный компрессор с весом в 2800 кг. Он оснащен масляным электромотором мощностью 110 кВт и манометром. Другие характеристики: привод — прямой, давление — 10Бар, напряжение — 380В, уровень шума — 75 Дб.

Типичные поломки и ремонт своими руками

Как и другая техника, винтовые компрессоры периодически ломаются. При этом большинство типовых поломок допускает ремонт своими руками.

Плохо запускается

Если температура воздуха в помещении низкая, это приводит к тому, что компрессор плохо запускается. Для устранения проблемы нужно прогреть комнату.

Не перезапускается

Часто данная проблема заключается в том, что всасывающий клапан плохо закрывается. Для устранения поломки необходимо его прочистить, а если это не помогло – установить новую деталь.

Не сжимает воздух

Если на выходе из аппарата отсутствует поток сжатого воздуха, это означает, что регулятор может быть закрыт. Для устранения проблемы необходима диагностика датчика давления, подающего напряжение на электромагнитный клапан, который отвечает за работу регулятора.

Низкая производительность

Снижение производительности является следствием закрытого регулятора, вызванного появлением засора. Чтобы исправить ситуацию, необходимо вытащить всасывающий фильтр, открыть или вынуть регулятор и тщательно его вычистить.

Перерасход или утечка масла

Если расход масла выше заявленного, нужно проверить фильтр, расположенный в маслоотделителе — возможно, он сломан, или уплотнитель негерметичен. В данной ситуации нужна замена поврежденных деталей. Однако утечку может вызвать также частично закрытый регулятор или очень высокое давление. Чтобы найти первопричину в этом случае, нужно проверить целостность регулятора, электромагнитного клапана и манометра.

Открытие предохранительного клапана

Причиной проблемы является засор фильтра маслоотделителя. Для подтверждения этого нужна проверка разницы давления между трубопроводом со сжатым воздухом и резервуаром масляного сепаратора. Для устранения проблемы необходимо поменять фильтр.

Срабатывает термостат

Если роторный компрессор перестает работать из-за срабатывания термостата, причины могут быть следующие:

высокая температура в помещении — нужно обеспечить качественную вентиляцию, после чего выполнить перезагрузку устройства;
охладитель масла засорен — с помощью растворяющего средства следует выполнить чистку;
недостаток масла – требуется долить жидкость до необходимого значения;
термостат поврежден — нужна замена на новую деталь.

Отключается двигатель прерывателем сети

Если срабатывает прерыватель цепи, первое, что требуется проверить, — напряжение, которое может быть пониженным. Если же показатели электросети в норме, следует перезапустить прибор.

Еще одна причина неисправности — перегрев двигателя. Необходимо проверить теплоотвод и, если он не поврежден, перезагрузить технику. Если устройство не запускается, следует подождать от пяти до десяти минут и выполнить перезапуск заново.

Не функционирует роторный блок

Ремонт роторного блока возможен только при поломке подшипников. Если же заклинивают роторы, необходимо обратиться за помощью к профессионалам.

Повышенное давление

Если давление в системе повышено, нужно проверить регулятор, так как на него может не поступать сигнал на закрытие. Необходимо удостовериться, что он закрывается. В противном случае потребуется купить и установить новую деталь.

Преимущества и недостатки

В заключении следует отметить плюсы и минусы компрессоров винтовой группы. Их преимущества: сокращают потребление электроэнергии, имеют больший срок службы за счет отсутствия изнашивающихся деталей, компактны. Кроме того, они не требуют постоянного человеческого присутствия, самостоятельно отключаются при неполадках или сбоях. Электронное программирование позволяет настроить работу прибора на срок до нескольких недель. А к недостаткам относят высокую стоимость оборудования. Такие устройства также не предназначены для работы в сильно запыленных помещениях и при минусовых температурах.

Самые популярные компрессоры по мнению покупателей

Компрессор PATRIOT Euro 24-240 на Яндекс Маркете

Компрессор Denzel PC 50-260 на Яндекс Маркете

Компрессор Metabo Basic 250-24 W на Яндекс Маркете

Компрессор Quattro Elementi KM 24-260 на Яндекс Маркете

Компрессор Quattro Elementi KM 50-380 на Яндекс Маркете

Сделай сам — Quincy Compressor

Воздушные компрессоры являются критически важными инструментами в арсенале домовладельцев, ремесленников и промышленных рабочих, экономя их время, предлагая лучшие результаты и снижая эксплуатационные расходы. Пневматические инструменты также могут снизить физическое напряжение и усталость от сложных или повторяющихся задач, обеспечивая при этом более профессиональные результаты.

Задачи, которые помогают выполнять воздушные компрессоры, охватывают весь спектр: от ремонта автомобилей и металлоконструкций до столярных, столярных и ремесленных работ. С такой универсальностью выбор правильного воздушного компрессора для ваших проектов может показаться сложной задачей. Как бы вы ни использовали пневматические инструменты, вам нужно будет определить, какой воздушный компрессор подходит именно вам. Чтобы помочь вам в этом, мы составили руководство по выбору воздушного компрессора, которое поможет вам понять смысл покупки компрессора.

Причины использования воздушного компрессора

Воздушный компрессор может быть одним из наиболее часто используемых элементов оборудования во многих средах. Вот некоторые из причин почему.

1.

Всесторонние преимущества

Из всех различных форм энергии в мире сжатый воздух является одним из самых гибких и мощных вариантов. По сравнению со временем и трудозатратами, связанными с традиционными инструментами для строительных, ремесленных и автомобильных работ, инструменты, работающие на сжатом воздухе, проще простого во многих отношениях. Использование воздушного компрессора дает вам инструменты, которые:

Срок службы больше, чем у обычных инструментов.
Предлагается диапазон различных скоростей.
Предложение управления крутящим моментом.
Работать при более низких температурах и не выделять тепло при интенсивном использовании.
Не поражайте электрическим током и не создавайте опасность пожара, как многие электрические инструменты.
Не выделяют токсинов и экологически безопасны.
Генерируют превосходную мощность пропорционально их весу, предлагая более простую работу, чем обычные инструменты.
Обладают низким физическим воздействием.

2. Лучше подходит для задач по забиванию гвоздей

Если ваша работа связана с ремеслами, строительством или плотницкими работами, пистолет для гвоздей может стать самым важным инструментом в вашем наборе инструментов. Воздушный компрессор необходим для запуска гвоздезабивного пистолета, не тратя кучу денег. Все сводится к затратам на питание пистолета для гвоздей. Те, которые работают от батарей, стоят от 200 до 500 долларов, а гвоздезабиватели, работающие от сжатия воздуха, доступны всего за 50 долларов. Кроме того, пневматические пистолеты для забивания гвоздей обеспечивают большую гибкость и меньший вес, что упрощает их переноску. Кроме того, давление воздуха обеспечивает более длительный срок службы, чем перезаряжаемые батареи.

3. Ускоряет покраску

Когда дело доходит до покраски шкафов и мебели, пневматический пистолет-распылитель может помочь вам выполнить работу в кратчайшие сроки. Вы также можете получить более тонкую и ровную поверхность на поверхности, если вы выберете пистолет-распылитель, а не более традиционные инструменты для рисования. Независимо от того, делаете ли вы это для продажи своих проектов или просто в качестве личного хобби, пневматический маляр может заставить каждый предмет мебели выглядеть совершенно новым.

4. Полезен при ремонте автомобилей своими руками

Возможно, вы сможете избежать потенциально высоких затрат на ремонт автомобиля, если будете обслуживать его самостоятельно. Многие мелкие ремонтные работы, такие как тюнинг и замена фильтров, легко освоить и выполнить самостоятельно. Некоторые из самых сложных частей этих задач требуют извлечения болтов из ржавых пятен и перемещения плотно прилегающих компонентов. Там, где обычные наборы головок не помогут, пневматический инструмент с храповым механизмом может быстро справиться с задачей.

5. Более эффективные и гибкие

Пневматические инструменты обеспечивают экономию времени и денег, которую просто невозможно превзойти стандартными инструментами. Воздушные компрессоры поддерживают невероятное количество инструментов и могут помочь в решении множества задач. Например, если вы режете дерево, вы можете использовать пневматические инструменты для продувки, чтобы быстро убрать опилки. Если вы добавляете в дом шкафы или полки, пневматический гвоздезабивной инструмент поможет вам установить их в кратчайшие сроки. Хотите передать трехколесный велосипед старшего ребенка младшему? Инструмент для распыления позволяет легко изменить цвет на тот, который они предпочитают.

В конечном счете, пневматические инструменты превосходят по сроку службы и производительности свои аналоги, работающие от аккумулятора и шнура. Меньше движущихся частей, и все они приводятся в действие одним двигателем.

Определите окружающую среду

Одним из наиболее важных факторов, которые будут играть роль при выборе правильного воздушного компрессора, является окружающая среда. Какой бы тип работы вы ни выполняли, ваше местоположение и объем работы будут влиять на то, какой воздушный компрессор вам подходит. Будете ли вы часто перемещать компрессор? Вы работаете в большом гараже, на улице, на подъездной дорожке, во дворе или в цехе? Для этих ситуаций доступны различные типы компрессоров.

Если вам нужно переместить компрессор, существует множество вариантов портативных воздушных компрессоров. Эти машины передвижны и могут помочь вам во всем: от накачки оборудования для игры в баскетбол или приведения в действие пневматических инструментов на строительной площадке. Стационарные воздушные компрессоры намного мощнее. Они больше и тяжелее и предлагают гораздо большие возможности. Как правило, стационарный компрессор ввинчивается в землю.

При покупке воздушного компрессора есть два варианта мощности.

Воздушные компрессоры, работающие на газу: газовые двигатели позволяют приводить в действие воздушный компрессор практически в любых условиях, например, на объекте строительства здания, где источники электроэнергии труднодоступны. Бензиновый двигатель увеличит вес предметов, которые вам придется возить с собой, но некоторые модели, устанавливаемые на тачки и грузовики, могут помочь минимизировать стресс при транспортировке. Как правило, вы должны использовать газовые компрессоры только на открытом воздухе, где могут улетучиваться любые пары от работы.
Воздушные компрессоры с электроприводом: если у вас есть постоянный доступ к электрической розетке, эти воздушные компрессоры лучше всего подходят для использования внутри помещений. Они могут работать от стандартного напряжения в вашем доме или от более мощных промышленных розеток, в зависимости от ваших потребностей.

Даже для портативных компрессоров важным фактором является размещение. Некоторые дизайны и стили могут поддерживать разные варианты размещения. Как правило, это не влияет на производительность компрессора. Они больше зависят от области применения, размера компрессора, занимаемой площади и портативности.

Ниже перечислены некоторые из наиболее популярных конструкций переносных воздушных компрессоров.

Блинчатые компрессоры: Эти компрессоры названы в честь их круглых, плоских оснований, которые вмещают резервуар объемом от 4 до 6 галлонов. Это одна из самых компактных конструкций.
Компрессоры Pontoon: Компрессор Pontoon имеет длинный бак объемом от 2 до 3 галлонов, который хранится горизонтально.
Компрессоры с двумя блоками: Компрессор с двумя блоками состоит из двух цилиндров, горизонтально расположенных друг над другом.
Компрессоры для тачек: Компрессор для тачек сконструирован так, чтобы его можно было передвигать на колесах, и имеет два бака с ручками.

Стационарные компрессоры могут быть немного более универсальными, в зависимости от ваших индивидуальных потребностей.

Свяжитесь с Quincy, если вам нужен компрессор

Обратитесь к местному дилеру

Другим важным соображением является количество необходимой энергии. Ваши проекты и инструменты будут предъявлять особые требования к любому компрессору, и некоторые из них смогут удовлетворить эти требования лучше, чем другие. Задайте себе следующие вопросы, когда вы продвигаетесь в процессе покупки.

1. Какое давление потребуется для ваших проектов?

Требования к вашему инструменту и вашему проекту определяют производительность, с которой должен работать ваш компрессор. Просмотрите свой арсенал инструментов и определите, какие из них требуют наибольшего объема воздуха. Это число даст вам приблизительное представление о том, что искать. Ваш компрессор должен обеспечивать величину давления, обычно измеряемую в фунтах на квадратный дюйм (PSI), которая превышает это требование. Требования к вашим самым мощным инструментам также помогут вам определить, нужен ли вам одноступенчатый или двухступенчатый воздушный компрессор. Ознакомьтесь с нашим руководством по расчету потребности в воздухе, если вам нужна помощь в этой области.

Одноступенчатый компрессор работает за счет сжатия воздуха непосредственно в баке, а двухступенчатый компрессор прокачивает воздух дважды, прежде чем достигается конечное давление нагнетания. Если вы работаете со многими инструментами непрерывного использования, такими как шлифовальные машины, или выполняете тяжелые работы, двухступенчатый компрессор может дать лучшие результаты. Многие одноступенчатые компрессорные насосы способны развивать давление до 155 фунтов на квадратный дюйм, что выше их типичного значения для кубических футов в минуту (CFM), которое обычно составляет менее 100 фунтов на квадратный дюйм. Насосы двухступенчатого воздушного компрессора имеют подачу не менее 175 фунтов на квадратный дюйм с рейтингом CFM более 100 фунтов на квадратный дюйм.

Для контекста PSI измеряет воздух, хранящийся в резервуаре. CFM относится к количеству воздуха, которое компрессор может подавать при различных уровнях PSI. Если вы уменьшите выход PSI, вы увеличите CFM. Чем больше воздуха может подать компрессор, тем более мощные инструменты он может использовать.

2. Каким будет требуемый расход воздуха?

В то время как CFM измеряет расход воздуха внутри компрессора, количество используемого воздуха более точно измеряется с помощью фактических кубических футов в минуту (ACFM). Прежде чем принять решение о выборе конкретного компрессора, убедитесь, что его CFM является точным отражением его ACFM.

3. Какая мощность требуется вашим инструментам?

Мощность вашего компрессора в конечном счете определяет, сколько он может генерировать. Он работает в соответствии с рейтингом CFM. Остерегайтесь машин с высокой мощностью, но низким уровнем воздушного потока. Они, как правило, недолговечны при регулярном использовании и не являются лучшим вариантом для профессионального использования.

4. Каков ваш идеальный размер воздушного резервуара?

Как только вы определите свои потребности в воздухе, вы сможете определить, какой объем воздушного баллона вам нужен. Он должен содержать достаточно воздуха, чтобы поддерживать вашу работу, не мешая при этом. Имейте в виду, что вертикальные танки не превышают 10 л.с.

5. Каков максимальный допустимый расход электроэнергии на вашей операционной базе?

Использование компрессора, мощность которого превышает допустимую мощность, — прямой путь к катастрофе. Вам нужно будет проверить, какое напряжение у вас есть. Во многих домохозяйствах напряжение составляет около 110 вольт, что может обеспечить работу машины мощностью не более 3 л. с. Знайте свое напряжение по отношению к мощности компрессора, прежде чем совершать покупку. Вы можете проконсультироваться с электриком, чтобы убедиться, что вы выбрали правильный размер.

Наши отзывы

Для домашнего использования

Даже если вы не выполняете работы промышленного уровня, воздушный компрессор — это отличный инструмент для дома, который может сэкономить вам множество вызовов для ремонта людей или других рабочих. Вы можете использовать его, чтобы заполнить шины, отшлифовать древесину и выполнить другие случайные работы по мере их появления. Воздушный компрессор может помочь в улучшении дома и воплотить в жизнь все те проекты, которые вы задумали.

В этом случае хорошим выбором будет одноступенчатый воздушный компрессор, так как вам, скорее всего, не понадобятся сверхмощные инструменты. Портативный вариант также может помочь вам, так как вы можете перемещать его по дому в нужное вам место. Вы, вероятно, можете обойтись меньшим компрессором, если будете использовать его только изредка.

Некоторые из задач, для которых вы, возможно, захотите использовать воздушный компрессор дома, включают:

Окраска распылением
Шлифование
Ремонт автомобилей
Накачка шин, воздушных шаров и спортивных мячей
Уборка мусора, такого как опилки и скошенная трава

Для промышленного использования

Когда в вашей работе требуются мощные, надежные инструменты, способные привести в действие даже самое требовательное оборудование, воздушный компрессор может легко стать необходимостью. Знание того, как выбрать воздушный компрессор для промышленного использования, поможет вам выбрать тот, который наилучшим образом соответствует вашим уникальным эксплуатационным потребностям.

В промышленных условиях у вас могут быть особые требования, поэтому обязательно учитывайте их перед покупкой компрессора. Например, если вы работаете с такими продуктами, как продукты питания или фармацевтические препараты, вам может потребоваться исключительно чистый воздух или воздух, не контактирующий с маслом. В первом случае вам понадобится компрессор, в который можно установить воздушные фильтры, удаляющие твердые частицы и аэрозольные загрязнители, и осушители воздуха, помогающие удалять влагу. Установка также может быть более сложной, поскольку вы можете захотеть подключить его к разным областям вашего объекта. Однако, как только вы настроите его и запустите, воздушный компрессор может питать широкий спектр инструментов в промышленной среде.

Для мастеров

Если вы создаете такие предметы, как поделки, мебель и металлоконструкции, набор профессиональных пневматических инструментов просто необходим. Это может помочь вам ускорить работу и выполнить новые задачи. Вы можете создать этот арсенал инструментов в доме или гараже, заплатив лишь часть стоимости, размера и веса оборудования, устанавливаемого на заводах. С этим мощным арсеналом вы можете шлифовать, забивать гвозди, распылять, молотить и пескоструйно обрабатывать, как профессионал.

Компания Quincy Compressor предлагает одни из самых эффективных и компактных воздушных компрессоров на рынке для работы и домашнего использования. Наши одноступенчатые модели – отличный выбор, который поможет вам с легкостью выполнять широкий спектр задач. Эти параметры включают в себя:

Q12120PQ: Переносной горизонтальный бак на 20 галлонов с колесами, 115 В, 2 л.с., 7,1 куб.
Q12126VPQ: Переносной вертикальный бак на 26 галлонов с колесами, 115 В, 2 л.с., 7,1 куб.
Q13160VQ: Стационарный бак на 60 галлонов, 230 В, 3,5 л.с., 12,4 куб.

В качестве двухступенчатого компрессора обратите внимание на двухступенчатые модели QT 5-15 HP Standard Duty.

Производство, нефть и газ являются одними из основных потребителей сжатого воздуха. Однако их используют многие другие предприятия, от сельского хозяйства и энергетики до фармацевтики и химчистки. Воздушные компрессоры чрезвычайно универсальны. Вот лишь некоторые из задач, для которых они могут использоваться:

Управление пневматическим погрузочно-разгрузочным оборудованием
Инструменты для резки и сварки
Пескоструйная обработка и отделка металла
Извлечение деталей из производственных форм
Опрыскивание культур
Эффективное выполнение основных задач, таких как заворачивание винтов и гаек
Розлив, упаковка и паллетирование продуктов
Продукты для охлаждения и заморозки

Функции воздушного компрессора и приспособления для проектирования

С таким количеством различных опций само собой разумеется, что у вас есть множество функций и приспособлений, которые нужно учитывать. Поиск лучшего воздушного компрессора для ваших пневматических инструментов и вашего проекта зависит от того, какие из них вы будете использовать. Вот некоторые из распространенных инструментов, которые вы найдете для использования с воздушным компрессором, и требования, которые к ним прилагаются.

Угловые дисковые шлифовальные машины: Этот инструмент популярен среди строителей и слесарей и помогает удалить посторонний материал со строительной детали. Рабочие могут использовать их с лезвиями, щеточными кругами, полировальными подушками или шлифовальными дисками в дополнение к шлифовальным дискам. Для пневматических угловых шлифовальных машин обычно требуется 6 кубических футов в минуту.
Шлифовальный станок: Шлифовальный станок — это вращающийся инструмент, используемый для обработки дерева, пластика и металла для шлифовки, полировки и шлифования шероховатых кромок и поверхностей. Он популярен среди скульпторов, сварщиков и столяров и служит удобным инструментом для гравировки и контурирования. Для прямошлифовальных машин с пневматическим приводом обычно требуется 8 кубических футов в минуту.
Эксцентриковая шлифовальная машина: В этом типе механической шлифовальной машины используется лезвие, вращающееся по произвольной орбите, что означает, что оно вращается в нескольких направлениях. Многие мастера и производители мебели предпочитают ее орбитальным шлифовальным машинам, потому что она обеспечивает более гладкую поверхность и отсутствие разводов. Этот результат связан с непостоянным движением инструмента, который никогда не повторяет один и тот же путь на поверхности. Для эксцентриковой шлифовальной машины обычно требуется 6 кубических футов в минуту.
Шприц для смазки: Многие мастерские используют шприцы для смазки для точного нанесения смазки на детали машин. Пневматические шприцы для смазки используют сжатый воздух, чтобы нагнетать густую смазку через отверстие на соединения машин и другие детали, требующие смазки. Как правило, шприцы для смазки требуют 4 CFM.
Ударный гайковерт: Ударный гайковерт — это пневматический инструмент, который многие механики используют при ремонте автомобилей, где он затмил свой электрический аналог. Он также используется в строительстве зданий, обслуживании машин, сборке продуктов и различных других тяжелых условиях эксплуатации. Лучший воздушный компрессор для ударного гайковерта — это тот, который может достигать не менее 5 кубических футов в минуту для гайковерта на 1/2 дюйма и 7 кубических футов в минуту для гайковерта на 3/4 дюйма.
Пневматический молот: Пневматический молот — это пневматический инструмент, который мастера используют для разрушения предметов и придания им формы. Пневматический молот может использоваться с различными инструментами, такими как сепараторы швов, резаки для выхлопных труб, амортизаторы, разделители резиновых втулок и стяжки. Он может растягивать, сжимать и сглаживать широкий спектр металлов, что делает его идеальным для всего, от тонкого алюминия до стали 10-го калибра. При выборе воздушного компрессора для пневматического молота ищите компрессор мощностью не менее 4 кубических футов в минуту.
Пескоструйный аппарат: Строители и механики часто используют пескоструйные аппараты для удаления коррозионных отложений, таких как ржавчина, жир и старая краска , с других материалов. Для пескоструйного аппарата объемом 3 галлона обычно требуется 4 кубических фута в минуту.

Вот несколько других инструментов и их требования к CFM.

Пневматическая дрель: 4 CFM
Удар бабочки: 3 CFM
Отрезной инструмент: 4 CFM
Высокоскоростная шлифовальная машина, 5 дюймов: 4 CFM
Трещотка, четверть дюйма: 3 CFM

Партнер Quincy Today

Свяжитесь с нами

Какие функции были бы необходимы для вашей работы?

Мы уже упоминали об использовании фильтров и осушителей воздуха, но компрессор может иметь и другие функции, важные для вашей работы. Общая конструкция компрессора может поддерживать интенсивные операции или требующие легких инструментов. Некоторые популярные функции включают в себя:

Тепловая защита: В случае перегрузки тепловая защита отключает двигатель, предотвращая повреждение машины.
Регулировка выхлопа: В закрытом рабочем помещении выхлоп может быть проблематичным. Благодаря функциям регулировки выхлопа вы можете направить выхлоп в другом направлении.
Несколько соединителей: Если вы используете различные инструменты с вашим компрессором, соединители позволяют вам держать их подключенными одновременно и переключаться между ними по мере необходимости.

Если вы работаете на открытом воздухе, ищите такие вещи, как чугунный корпус, который может сделать компрессор более долговечным в суровых погодных условиях, таких как дождь и снег, и клапаны из нержавеющей стали, которые помогают предотвратить коррозию. Подумайте, какую работу вы выполняете и какие функции будут полезны.

Сотрудничайте с Quincy Compressor, чтобы повысить свою эффективность

Надеемся, что это руководство покупателя воздушного компрессора помогло вам определить, какой воздушный компрессор вам нужен для вашего проекта. Вам понадобится тот, который соответствует вашему местоположению, инструментам, наличию электроэнергии и любым другим потребностям.

Вот уже более века строители, механики и ремесленники со всего мира обращаются к Quincy за широким ассортиментом воздушных компрессоров, инструментов и аксессуаров. В нашем обширном ассортименте есть машины, подходящие для больших и малых операций, в том числе поршневой воздушный компрессор QR-25 и более мощные модели винтовых воздушных компрессоров, такие как модели серии QGS.

Наши клиенты получают беспрецедентные предложения на одни из самых надежных и высококачественных воздушных компрессоров на рынке. Они также получают круглосуточную поддержку клиентов и долгосрочные гарантии. Готовы инвестировать в продукт, который может сократить часы работы до минут с небольшой затратой усилий? Просмотрите наши компрессоры или свяжитесь с представителем сегодня. Вы даже можете ознакомиться с нашими белыми страницами для получения дополнительной информации о наших компрессорах.

Пять отличных проектов воздушных компрессоров своими руками

Писатель

8 октября 2021 г.

Если вы любите заниматься домашними делами, вы, вероятно, знакомы с электроинструментами. Будь то дрель или настольная пила, правильное оборудование с электроприводом может значительно облегчить ваши проекты. Особенно это касается воздушных компрессоров.

Независимо от того, думаете ли вы о покупке воздушного компрессора или уже имеете его, есть несколько проектов, которые можно сделать своими руками. Воздушный компрессор можно использовать для самых разных целей. Вот несколько фантастических домашних проектов для вашего воздушного компрессора.

Окраска

Имея воздушный компрессор, можно с легкостью окрасить большие поверхности, а также меньшие и более сложные поверхности. Вот как это работает: вы подключаете воздушный компрессор к пистолету-распылителю. Пистолет-распылитель подсоединен к баллону с краской, и сжатый воздух выталкивает краску из пистолета. Теперь вы можете рисовать быстрее и равномернее, чем когда-либо кистью или валиком. Это отлично подходит для покраски стен и заборов, а также идеально подходит для работ по дереву, потому что крошечные частицы краски могут проникать в более мелкие щели лучше, чем традиционная краска.

Забивание гвоздями

Одной из самых сложных частей плотницких работ при работе в одиночку может быть забивание гвоздей. Воздушный компрессор делает это проще и дешевле. Вы можете подключить пистолет для гвоздей к воздушному компрессору и таким образом привести его в действие. Пневматические гвоздезабивные пистолеты могут стоить в разы дешевле аккумуляторных гвоздезабивных пистолетов, к тому же они, как правило, легче.

Обивка

Если у вас есть сентиментальная привязанность к креслу или дивану, вы можете применить новую обивку. Пневматический степлер работает так же, как и пневматический гвоздезабивной пистолет, и намного превосходит традиционный ручной степлер. Вы можете использовать пневматический степлер, чтобы вбить скобы в деревянную часть мебели, которую вы перешиваете, и это закрепит ткань на месте. Это будет не только проще, чем традиционный метод, но и безопаснее.

Автомобилестроение

Многие самодельщики любят возиться со своими автомобилями. Воздушный компрессор обязателен для редукторов. Он может выполнять множество полезных функций. Вы можете использовать воздушный компрессор, чтобы накачать шины автомобиля, или вы можете подключить его к храповику с пневматическим приводом. В старых автомобилях гайки или болты иногда тугие и не поддаются, но если у вас есть воздушный компрессор, вы можете использовать пневматический храповик, чтобы проникнуть в труднодоступные места и выкрутить застрявшие гайки и болты.

Наполнение предметов воздухом

Если у вас есть дети или вы любите заниматься спортом или выходить на улицу, воздушный компрессор будет полезен только для этого.
