Подключение теплого пола: схема теплорегулятора, видео и электричество своими руками, инфракрасный правильный

Содержание

1. Как подключить теплый пол: основная информация
2. Схема подключения теплого пола: подготовительные работы
3. Подключение теплого пола к терморегулятору: электрическая система
4. Схема подключения терморегулятора к электричеству
5. Подключение теплого пола к электричеству: схема для водяного пола
6. Терморегулятор для теплого пола своими руками: схема для ИК-пола
7. Как подключить теплый пол к терморегулятору (видео)

Подключение теплого пола в последние годы стало довольно распространеннымПодключение теплого пола нынче не роскошь, а вполне обоснованное вложение денег. Установить такой пол вполне под силу человеку, который разбирается в электричестве. Эта работа требует особой внимательности, ведь от этого зависит, насколько правильно будет работать пол.

На сегодняшний день подключение теплого пола не является редким случаем. Многие владельцы квартир и коттеджей при ремонте оборудуют свои полы подогревом. Как бы хорошо не грели батареи в квартире, пол обычно остается холодным.

Теплый пол вытесняет привычные системы отопления, нагревая воздух в помещении равномерно и прогревая поверхность пола.

Воздух нагревается и поднимается вверх, но при этом температура на полу остается достаточно высокой – около 23 градусов, что обеспечивает комфортное нахождение даже на каменном полу.

Схема подключения теплого пола

Достоинства теплого пола:

• Надежный и долговечный;
• Не сушит воздух;
• Равномерно прогревает помещение;
• Не занимает места, в отличие от радиаторов;
• Достаточно экономный в сравнении с газовым обогревом.

Для монтажа теплого пола потребуется специальный термодатчик, который будет следить за температурой. В зависимости от типа теплого пола – водяной или электрический, в специальных магазинах можно приобрести регуляторы температуры Термолюкс РТ 110 или Наш комфорт ТР 721.

Схема подключения теплого пола: подготовительные работы

Какую бы работу вы не делали, нужно провести предварительные работы. Подготовка перед монтажом теплого пола заключается в расчете материалов для работы и расчистка территории.

Прежде чем обустраивать теплый пол, необходимо провести предварительные работы

План действий:

1. Планировка размещения нагревательных элементов. В помещении есть места, которые не нуждаются в обогреве, поэтому такие нюансы следует выяснить до начала монтажа. Также следует нарисовать план с указанием всех размеров. Это необходимо если вам нужно разобрать пол. Следует соблюдать отступ между кабелем не менее 15 см, а также отступ от стен не менее 5 см.
2. Подготовка поверхности пола. Первым делом нужно избавиться от неровностей, если они имеются. В некоторых случаях необходима стяжка. Высота стяжки больше 3 см, иначе появятся трещины.
3. Место для терморегулятора. Нужно хорошо спланировать, где будет расположен терморегулятор. Он должен быть в удобном месте не ниже 30 см от пола. К нему нужно подвести питание, и так как мощность теплого пола немалая, то лучше это делать от щитка. Это позволит в щитке установить автомат специально для пола.
4. Теплоизоляция. Установка теплоизоляционного барьера по периметру всего помещения, а также с запуском на стены, может уменьшить потерю тепла на 30%. Теплоизоляция должна быть устойчивой к высоким температурам.

Подключить пол к электричеству можно своими руками, без консультации специалистов. Но есть одно существенное условие – чтобы подсоединить теплый пол к термодатчику и к щитку нужно разбираться в электричестве.

Подключение теплого пола к терморегулятору: электрическая система

При установке теплого пола, нужно понимать, что это сложная система, которая без надлежащего контроля теряет весь смысл. Для контроля температуры и выставлением параметров к теплым полам подключаются терморегуляторы.

Терморегуляторы очень разнятся по своим характеристикам. Они разделяются на механические кнопочные и сенсорные. Также на программируемые и непрограммируемые.

Работа терморегулятора напрямую зависит от измерений термодатчика. Именно термодатчик измеряет и выводит фактическую температуру. Терморегулятор контролирует и управляет подачей мощности в зависимости от заданных данных. Датчик размещается вблизи нагревательных элементов.

Терморегулятор подключают для контроля температуры и выставления параметров

Терморегулятор ТЭЗПЗ предназначен для корректировки температуры. При превышении заданного порога, терморегулятор выведет температуру на экран и даст сигнал.

Датчик устанавливается в гофру и заливается вместе со стяжкой. Гофра нужна для того, чтоб датчик можно было заменить, не разбирая пол. Располагается терморегулятор не выше 1,5 м от пола.

Типы подключения:

• Напрямую от щитка;
• От ближайшей электроточки.

Первый вариант более надежный и правильный, если речь идет про электрический пол. Такой пол имеет высокое энергопотребление. Поэтому и проводку под него нужно укладывать с расчетом на это. Пол ни в коем случае не подключается к старой проводке.

В случае же с водяным обогревом полов, электрическую энергию будет потреблять только терморегулятор.

Схема подключения терморегулятора к электричеству

Терморегулятор нужно выбирать, учитывая какой планируется тип нагревания. Также следует убедиться, что выбранный вами терморегулятор рассчитан на ту мощность, которую будет потреблять пол. Электрический тип теплых полов уже подразумевает установку терморегулятора.

На сегодняшний день существует много различных терморегуляторов, среди которых можно выделить регуляторы фирмы Теплолюкс.

Для небольших помещений используется теплый пол «Мини одножильный мат», который также подключается к термостату.

После того как карта настила теплого пола готова, можно перейти к выбору места установки терморегулятора. Он должен находиться вблизи источника питания. А также быть неподалеку от датчика тепла.

Схема подключения терморегулятора к электричеству

Между терморегулятором и основным питанием следует установить автомат. Он сработает, если возникнет короткое замыкание или придет большое напряжение. Это делается для того, чтобы не сгорел терморегулятор. На летний период автомат можно выключить, обесточить всю систему теплого пола.

В зависимости от типа терморегулятора следует подготовить место. Подведите все необходимые провода, уложите в штробы. Проводов должно быть три, два трехжильный и один двужильный.

После того как все провода и терморегулятор становятся на свои места, соединяем кабеля с терморегулятором. Как правило, на терморегуляторе есть схема-инструкция. Фаза обозначается «L» или «F». Ноль обозначается буквой «N». Провода, окрашенные синим цветом, клемят к нулю. Черным, белым или коричневым, к фазе.

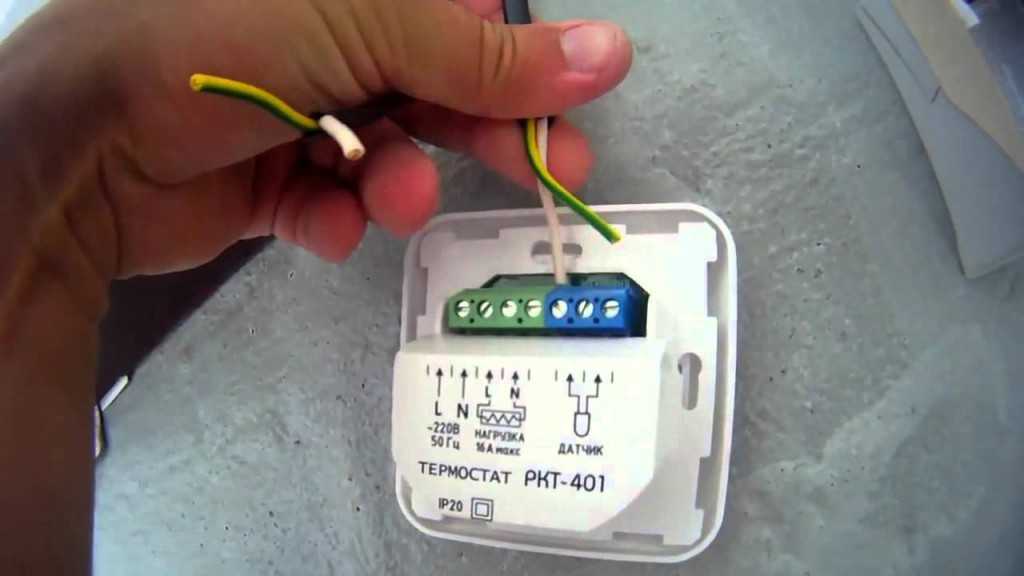

Обозначение на терморегуляторе тоже вполне понятно. Два провода – это питание терморегулятора (фаза, ноль), третий отбрасываем, это будет заземление. Еще два провода – это провода от нагревательного элемента (фаза, ноль), третий соединяем клеммой с отброшенным от основного питания. И два провода приходят от термодатчика. Использование двухжильного провода будет некорректным, потому что заземление является обязательным.

После установки, следует все проверить и включить на малую мощность. При включении должен быть слышен маленький щелчок.

Подключение теплого пола к электричеству: схема для водяного пола

Для установки терморегулятора на теплый пол с водяным обогревом, потребуется больше знаний и усилий. Разница заключается в том что, перекрыть воду сложнее, чем отключить нагревательный элемент.

По сути и там и там идет прерывание электрической цепи, но из-за того что водяной подогрев не равномерен, приходится ставить больше «прерывателей»-сервоприводов.

Для равномерного обогрева пола, а также для регулировки температуры в разных помещениях, в конструкцию теплого пола включают коллектор. Он регулирует подачу воды на отдельные участки, соответственно распределяет горячий поток равномерным поступлением.

Процесс подключения теплого пола к электричеству

На нем устанавливается либо ручные термостаты, либо сервоприводы. Сервопривод позволит управлять потоком воды при установке заданных температур на терморегуляторе. Так как сервопривод устанавливается, как правило, не в одном экземпляре, то и схема подключения усложняется. Для подключения такого количества устанавливается еще и коммутационные узлы. Они позволяют установить параллельное подключение для всех сервоприводов.

При подключении можно использовать термодатчик WZA 90E или БРТ-2Б УХЛ 4, которые подходят для водонагревательных приборов.

Если вы понимаете, как соединить один сервопривод с термостатом, то вы разберитесь, как подключить к той же линии остальные. Схема та же самая что и с электрополом, только коммутация производится дополнительно еще и в коммутационном блоке.

Терморегулятор для теплого пола своими руками: схема для ИК-пола

Инфракрасный пол, его еще называют пленочный пол, на рынке Европы уже довольно давно. Работает от сети 220 вольт.

Есть две разновидности пленочных полов:

1. Из тонкой плёнки. Медные и серебряные полоски являются нагревательным элементом. Свернут рулоном, но делится на секции, которые потом соединяются между собой клещами и специальной изоляцией.
2. Из карбоновых стержней, соединенных между собой проводами. Имеет большой срок гарантии. Если один из стержней перегорает, весь остальной пол работает исправно.

Терморегулятор теплого пола

Инфракрасный пол положительно влияет на организм человека. Не сушит воздух и не выделяет вредных веществ. Монтаж инфракрасного пола довольно прост и не требует подготовительных работ. Регулируется с помощью термостата, за счет чего достигается максимальный комфорт и экономия электроэнергии. При понижении температуры, термодатчик посылает сигнал на реле, оно срабатывает, как выключатель, и прерывает подачу тока.

Соединение с терморегулятором производится тем же способом, что и с обычным электрополом.

Питание производится от сети, пропускается через терморегулятор. Контроль производится за счет термодатчика. Обязательно нужно заземлять.

Как подключить теплый пол к терморегулятору (видео)

При покупке материалов для подключения теплого пола не стоит экономить. От качества термодатчика и терморегулятора зависит будущая работа пола. К тому же, дешевые китайские подделки могут стать причиной замыкания или возгорания.

как подключить коллектор к газовому котлу, схема подсоединения, как подсоединить

Содержание:

Особенности установки коллектора
Коллекторные системы сборного типа
Подсоединение к котлу
Выполнение подключения теплого пола
Видео

Поскольку водяной теплый пол все чаще обустраивают в загородных домовладениях, их владельцам не помешает знать, как правильно подключить такую систему теплоснабжения к газовому котлу. Если нет желания самостоятельно выполнять такую работу, знание нюансов поможет следить за ходом выполнения монтажа и запуска отопительного оборудования.

Без надежного и качественного отопления невозможно обеспечить в доме комфорт и уют. После завершения обустройства напольного покрытия с обогревом и подсоединения к коллектору, следует произвести подключение теплого пола к котлу. Такой вариант обогрева чаще всего используют для помещений с большим уровнем влаги – его укладывают в кухнях, прихожих и ванных комнатах.

По мнению специалистов, самый оптимальный способ обеспечить частное домовладение отоплением – это смонтировать теплый пол от двухконтурного газового котла в подвесном исполнении с принудительной тягой.

Особенности установки коллектора

Расположение этого узла теплоснабжающей конструкции полностью зависит от решения хозяина объекта недвижимости. Коллектор может находиться в абсолютно любом месте, главное, чтобы он не мешал и был недоступен для любопытных детей.

Но все же некоторые рекомендации специалистов не будут лишними:

1. Шкаф нужно располагать в помещении, площадь которого позволяет иметь свободный доступ к подающим и обратным трубопроводам.
2. К концам труб подсоединяют боковые выходы коллекторного узла на подачу теплоносителя и его получение. Желательно предварительно установить запорные вентили и регуляторы температурного режима в отопительной системе.
3. Чтобы упростить данную процедуру, лучше приобрести готовый коллекторный комплект, состоящий не только из вышеперечисленных элементов, но и из запорных кранов. Эти устройства, монтируемые на все выводы труб теплых полов и настенных радиаторов, позволяют отключать отдельные контуры системы, при этом ее основная часть продолжает функционировать.
4. Концы труб, вентили и коллектор соединяют с помощью компрессионных переходников – фитингов, у которых входные и выходные размеры различаются. Часто выводные трубы водяного пола объединяют с коллектором за счет соединителей, состоящих из кольца с зажимом, опорной втулки и латунной гайки. Простой вариант подключения предусматривает использование простых зажимов, имеющих запирающие вентили.
5. Трубы подачи воды и обратки подсоединяют к коллектору, а его – к выводам теплоносителя для обогрева пола.

Описанная схема подключения теплых полов к газовому котлу считается самой простой, но она не в состоянии полностью обеспечить требуемый контроль над отопительной системой, так как она стопроцентно зависит от типа агрегата. Единственное, что можно делать, это немного приоткрывать запорный вентиль и тем самым уменьшать подачу теплоносителя.

Коллекторные системы сборного типа

Полная комплектация коллекторной системы помимо запорных вентилей и регуляторов температурного режима имеет в своем составе:

• узел подмеса для теплых полов;
• кран для слива;
• воздухоотводчик;
• циркуляционный насос.

Когда осуществляется подключение коллектора теплого пола к котлу, запорные краны на входах/выходах может заменить вентиль с регулировочным термостатом. Главным преимуществом данного элемента является наличие у него возможности сужаться и расширяться в соответствии с оптимальной величиной установленной температурой. В результате потоку теплоносителя задается интенсивность перемещения.

Узел подмеса в конструкции водяного пола выполняет функцию регулировки температуры жидкости в трубах за счет смешивания теплоносителя, прошедшего через всю систему, с водой новой подачи. Актуальность установки данного элемента при выполнении подключения коллектора к котлу увеличивается в более холодных регионах, где температура рабочей среды для теплоснабжения должна составлять 50 – 55 градусов.

Насос смесителя нужно монтировать между зажимом на подачу и подающей трубой, а третий выход при этом идет на возврат и его устанавливают перед зажимом на отдачу.

Подсоединение к котлу

Самым эффективным источником обеспечения обогрева считается подключение теплого пола к газовому котлу и по этой причине другие типы нагревательных агрегатов лучше не рассматривать. Объясняется такое утверждение дороговизной затрат на электроэнергию и возможностью самостоятельно регулировать в системе температурный режим.

После того как определено место расположения коллектора и завершен его монтаж, нужно установить отопительный прибор и приступить к подсоединению теплого пола к котлу.

Выполнение подключения теплого пола

Данную работу осуществляют в определенной последовательности:

1. Выбирают подходящее место. Как правило, до того, как подключить теплый пол к газовому котлу, для установки агрегата подготавливают отдельное помещение – в нем собирают все трубы от коллектора и другие важные для проживания в доме инженерные системы.
2. В коллектор заводят подающий и обратный трубопровод. Возвратная труба будет принимать холодную воду и в дальнейшем отправлять ее назад в котел для нагрева, а подающая, как понятно из ее названия, направлять нагретую жидкость в систему обогрева напольного покрытия.
3. Затем трубу агрегата соединяют с вентилем при помощи соответствующего фитинга, а дальше к этому вентилю подключают вход коллектора.
4. Как и в случае подключения к коллектору труб следует установить на входе/выходе запорные краны и терморегуляторы с целью обеспечения контроля и при необходимости перекрытия их.
5. В завершение остается только протестировать обустроенную теплоснабжающую конструкцию.

Прежде, как подсоединить теплый пол к котлу, нужно убедиться в том, что получившаяся стяжка достигла требуемой степени просушки.

Проводить финишные мероприятия необходимо только тогда, когда осуществлена проверка работоспособности теплоснабжающей конструкции. Если она надежно функционирует, можно приступать к монтажу напольного покрытия и проведению уборки в комнате. Если не выполнить эти рекомендации, то велика вероятность затопления помещения.

Кстати, все схемы подсоединения нагревательных агрегатов к отопительным системам указываются в технической документации производителей отопительного оборудования. Прилагаемые документы и имеющиеся в них рекомендации следует внимательно изучить.
