Вальмовая крыша своими руками пошагово: расчет, чертежи, видео

Вальмовые крыши придают зданию изящный и завершённый облик, её скаты хорошо выдерживают порывы ветра и снеговую нагрузку. Под крышей этого типа можно разместить мансардное помещение большого объёма. Мы расскажем об особенностях стропильной группы вальмовых кровель, о способах расчётов и монтажа стропил, а также о кровельном пироге, вентиляции и утеплении конструкции. Остановимся на описании свойств кровельных материалов и расскажем о том, как сделать вальмовую крышу для беседки своими руками.

Содержание

• Особенности конструкции вальмовых крыш
• Подготовка проекта крыши
• Расчёт вальмовой крыши
  • Расчёт угла наклона скатов и длины стропил
    • Таблица: значения тригонометрических функций для углов наклона скатов мансардной кровли
  • Расчёт площади скатов вальмовой крыши
  • Расчёт объёма мансардного помещения
  • Видео: расчёт стропильной системы вальмовой крыши
• Макет раскладки крыши
• Стропильная система вальмовой крыши
  • Мауэрлат и его размеры
  • Установка конькового прогона
• Порядок проведения монтажных работ
  • Видео: стропильная система вальмовой крыши
• Кровельный пирог вальмовой крыши
• Вентиляция вальмовой крыши
  • Вентиляция холодного чердака
    • Видео: слуховые окна вальмовой крыши — холодный чердак
• Утепление вальмовой крыши
• Доборные элементы для вальмовой крыши
  • Коньковые доборы
    • Состыковка коньков
    • Монтаж круглого конька
  • Ветровые планки и капельники
    • Видео: монтаж металочерепицы и доборных элементов
• Виды кровельного покрытия для вальмовой крыши и их монтаж
  • Металлопрофиль
  • Шифер
  • Мягкая черепица
• Вальмовая крыша для беседки своими руками

Особенности конструкции вальмовых крыш

Вальмовые крыши придают строению определённый шик, но особенность их конструкции в том, что они прекрасно выдерживают разнонаправленные ветровые воздействия. Это происходит благодаря жёсткой стропильной системе и наличию треугольных и трапециевидных скатов. Увеличение высоты конька и уклона скатов даёт возможность разместить под вальмовой крышей обитаемое помещение.

Вальмовая крыша состоит из двух треугольных и двух трапециевидных скатов, которые опираются на коньковый прогон

Особенностями конструкции вальмовых крыш можно считать следующие отличительные черты:

Уникальная стропильная система определяет прочностные характеристики крыш вальмового типа и их стойкость к атмосферным воздействиям.

Подготовка проекта крыши

При подготовке проекта вальмовой крыши необходимо определить высоту конька, поскольку от этого параметра будет зависеть угол наклона и длина скатов. Для обитаемого чердачного помещения высота потолка должна быть не менее 2,3 метра в соответствии с противопожарными нормами.

Угол наклона скатов связан с выбором высоты конька, поскольку этот параметр определяет объём зоны комфортного проживания

Для подготовки проекта после выбора высоты конька необходимо произвести замеры, которые помогут рассчитать длину стропил, площадь скатов и объём обитаемого помещения. Для проектирования крыши понадобятся следующие параметры:

• длина и ширина здания, толщина внешних и внутренних стен;
• размеры бетонного армопояса, к которому крепится мауэрлат;
• размеры и местоположение печных и вентиляционных проходов;

  Предварительный чертёж с размерами здания является основой для проектирования конструкции и расчёта основных параметров вальмовой крыши

• длина центрального прогона, который крепится на балки перекрытия;

• размер карнизного свеса.

Застройщик определяет, холодным или обитаемым будет чердачное помещение, потому что от этого зависит способ крепления конькового прогона, наличие или отсутствие скатных окон, конструкция и количество стропильных элементов. После подготовки проекта можно приступить к расчёту вальмовой крыши и элементов стропильной системы.

По мнению автора этой статьи, для проектирования вальмовой крыши, особенно усложнённой эркерами, щипцами и шатровыми фрагментами, лучше воспользоваться услугами инженера-проектировщика. При строительстве мансардной крыши загородного дома автору очень помог комплект чертежей с рассчитанной длиной стропильных балок, способом их соединения, углами запилов и количеством крепёжных элементов. Перечень утеплительных и кровельных материалов с указанием площади и порядка монтажа позволил заказать их заранее. Закупка комплектующих по проекту сводит до минимума отходы материалов и экономит время. Рассчитанные размеры стропильной системы и чётко определённая последовательность сборки избавили от брака, лишних расчётов и дополнительной подгонки. Монтажные работы выполняла бригада из четырёх человек с небольшим строительным опытом, которая справилась даже на сложном участке стыковки ската с крышей эркера, правда, с помощью консультации автора проекта.

При самостоятельном проектировании необходимо начинать с расчёта основных параметров крыши и размеров стропильной группы, создавая собственные чертежи и макеты раскладки.

Расчёт вальмовой крыши

При вычислении параметров вальмовой крыши владелец дома задаёт высоту конька из практических соображений. Для холодного чердака она может быть менее двух метров, а при строительстве мансардной крыши нужно помнить о том, что по СНиП высота потолков жилого помещения должна быть не менее 2,3 м.

При предварительных расчётах сначала определяется высота конька, а затем длина центрального прогона, размер основных и диагональных стропил

Длина центрального прогона при равных углах наклона скатов выбирается такой, чтобы концы прогона располагались на одинаковом расстоянии от боковых и торцевых стен. В ходе дальнейших расчётов определяют размеры стропил, нарожников и вспомогательных элементов. Необходимо выбрать тип стропильной системы, поскольку если для вальмовых крыш с необитаемым чердаком более характерны наслонные стропила, то для крыш с мансардой можно применять и наслонные, и висячие типы стропильных соединений.

Расчёт угла наклона скатов и длины стропил

От угла наклона скатов зависит устойчивость крыши к ветровым воздействиям и способность выдерживать снеговую нагрузку. Уклон скатов является важнейшим параметром для расчёта длины основных и диагональных стропил, а также нарожников. За основу расчётов возьмём следующие параметры:

• высота конька H_{к =} 3 м;
• длина здания L_{дс =} 10 м;
• ширина здания L_дтс = 6 м. Половину этого размера обозначим за L_птс: L_птс = 3 м;
• длина конька L_к = 4 м;
• расстояние от стены дома до конькового прогона T = 3 м.

Вычисления проводятся в несколько этапов.

1. Угол наклона трапециевидных скатов определяем из треугольника, образованного высотой, проведённой из крайней точки конька, половиной ширины ската и первого рядового стропила: tg a = H_к / L_птс = 1. Этому значению тангенса соответствует угол 45^о.
2. Угол наклона треугольного ската находим из аналогичного треугольника, в котором роль гипотенузы играет среднее рядовое стропило, основание которого находится в середине торцевой стены здания: tg n = H_к / T = 1. Значит, угол n также равен 45^о.

   Значения углов наклона скатов определяются с помощью формул расчёта прямоугольных треугольников

3. Высоту треугольного ската считаем по теореме Пифагора: Н₁ = √H_k² + T² = √9+9 = √18 = 4,24 м.
4. Высота трапециевидного ската (отрезок, проведённый из вершины трапеции к её основанию под углом 90^o) H₂ = √H_k² + L_птс²= 9+9= √18 = 4,24 м. Поскольку углы скатов в нашем случае одинаковые, то и высоты скатов также равны.
5. Для дальнейших расчётов понадобится длина диагональных стропил. Из треугольника, образованного половиной треугольного ската, по теореме Пифагора получаем L_c = √H₁² + L_птс²= √4,24² + 3² = √ 26,98 = 5,19 м.

Таблица: значения тригонометрических функций для углов наклона скатов мансардной кровли

a, град.	tg a	sin a
20	0,36	0,34
25	0,47	0,42
30	0,58	0,5
35	0,7	0,57
40	0,84	0,64
45	1	0,71
50	1,19	0,77
55	1,43	0,82
60	1,73	0,87

Расчёт площади скатов вальмовой крыши

Площадь скатов необходимо знать для расчёта количества строительных материалов и составления схемы раскроя. У вальмовой крыши два треугольных и два трапециевидных ската, для вычисления их площади мы воспользуемся стандартными формулами из школьного курса геометрии.

1. Площадь треугольного ската S = (a · h) / 2, где a − длина, h − высота треугольного ската.
2. Площадь трапециевидного ската S = (a + b) / 2 · h, где a − длина конька; b и h − длина и высота трапециевидного ската соответственно.

   Расчёт площади вальмовой крыши производится по простым формулам из школьного курса геометрии

Для подсчёта площади необходимо увеличить высоту каждого ската на размер карнизного свеса и иметь в виду, что их длины при этом тоже увеличатся.

Расчёт объёма мансардного помещения

Вычисление объёма обитаемого подкровельного пространства понадобится при расчёте систем теплоснабжения и кондиционирования мансарды. Поскольку под вальмовой крышей располагается многогранное жилое помещение с изменяющейся высотой и формой, то для расчёта объёма его нужно разбить на более простые фигуры. Обычно рассматривают сечение мансарды, образующееся каким-либо стропилом, разбивают его на прямоугольники, треугольники и трапеции, вычисляют их площади по приведённым выше формулам и умножают на длину мансарды. Полученные таким образом объёмы каждой части складывают и получают общий объём мансарды.

Для расчёта объёма мансардного помещения оно разбивается на элементарные фигуры, объём которых вычисляются отдельно и складываются друг с другом

Если при разбиении мансарды выделяются более сложные элементы, то их объём рассчитывается по формуле V = S · H, где S − площадь сечения, H − длина элемента.

Видео: расчёт стропильной системы вальмовой крыши

Макет раскладки крыши

Макет является уменьшенной копией крыши, по нему можно определить оптимальную высоту конька и угол наклона скатов по отношению к размерам здания. Схема стропильной системы вальмовой крыши, выполненная в виде чертежа с указанием размеров и расположением элементов стропильной группы, называется макетом раскладки. На таких схемах указывается местоположение, длина и высота конькового прогона, а также размеры и количество основных, диагональных и нарожных стропил.

На схеме стропильной системы указываются размеры элементов, место их установки, способ монтажа и углы наклона стропильных ног

На чертеже указывается способ крепления деталей, углы и размеры врезки, шаг стропил и схема обустройства карнизного свеса. По схеме можно произвести расчёт количества материалов, раскрой и поштучную раскладку деталей на месте монтажа.

Необходимо учесть, что расчётные данные нуждаются в практической проверке, поэтому перед изготовлением шаблонов для раскроя деталей нужно произвести пробную стыковку основных и диагональных стропил.

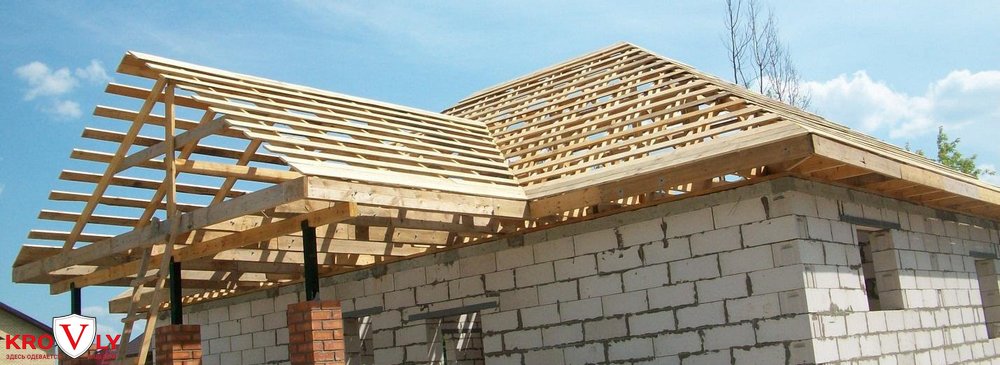

Стропильная система вальмовой крыши

Вальмовую крышу образуют четыре ската, а её стропильная система содержит элементы двускатной и шатровой кровли. В основном используются наслонные стропила, которые опираются на коньковый прогон, закреплённый на стойках. Вальмовая крыша состоит из следующих элементов:

• по периметру стен монтируется мауэрлат, при наличии внутренней капитальной стены на неё крепят лежень;
• на мауэрлат устанавливаются затяжки или балки перекрытия;
• на вертикальные стойки крепится коньковый прогон;
• на мауэрлат и коньковый прогон опираются основные стропила, образующие трапециевидные скаты;
• диагональные стропила образуют треугольные скаты;
• нарожники представляют собой укороченные стропила, формирующие силовой каркас между диагональными и рядовыми стропилами;
• подкосы и шпренгели используются как дополнительные опорные элементы;
• кобылки применяются для удлинения стропил и нарожников;
• контробрешётка создаёт вентиляционный зазор;
• обрешётка используется для крепления кровельного покрытия.

Вальмовая крыша состоит из стандартных элементов и специфических стропильных узлов, которые обеспечивают необходимую прочность конструкции

Кроме того, стропильные ноги усиливаются ригелями и дополнительными стойками. Часто эти элементы образуют стены и потолок мансардного помещения.

Мауэрлат и его размеры

Мауэрлат является связующим звеном между каркасом здания и стропилами и представляет собой цельный брус, прикреплённый к стене резьбовыми шпильками. Для устранения распирающего воздействия стропил на стены брусья мауэрлата необходимо крепить к сплошному армированному поясу. Шпильки с шагом от 80 до 100 см замуровываются в монолитный пояс.

Мауэрлат проходит по верхнему периметру здания и крепится к бетонному армированному поясу шпильками

Мауэрлат равномерно распределяет нагрузку с крыши на стены здания, его длина равна периметру дома. Для его изготовления используют сосновый пиломатериал с сечением равным 150Х150, 150Х200 или 200Х200 мм. На углах дома брус соединяется между собой с помощью резьбовых шпилек.

Установка конькового прогона

Коньковый прогон служит опорой для основных и диагональных стропил и устанавливается на вертикальных стойках, которые опираются на балки перекрытия или лежень. Для придания жёсткости прямоугольной конструкции рекомендуется устанавливать диагональные подкосы между стойками и прогоном. Для монтажа центрального прогона используется брус 100Х100 мм или 50Х150 мм.

Монтаж центрального прогона производится с помощью вертикальных стоек, опирающихся на лежень или на балки перекрытия

Чаще всего используются наслонные стропила, но для обитаемых чердачных помещений можно спроектировать и висячий тип стропил, чтобы освободить жилое пространство от нагромождения вспомогательных конструкций.

Вариант с висячими стропилами максимально освобождает жилое пространство от громоздких конструкций

В этом случае к центральному прогону крепятся основные и диагональные стропила, которые усиливаются ригелями и стойками, образующими стены и потолок мансарды.

Порядок проведения монтажных работ

Перед монтажом стропильной системы вальмовой крыши рабочие места необходимо оборудовать трапами, лесами и лестницами, поскольку удобство работы существенно ускоряет монтаж. Затем приступают к сборке элементов крыши в описанной далее последовательности.

1. На монолитный армированный пояс раскладывают гидроизолирующий материал и ставят на него заранее рассверленные балки мауэрлата, закрепляя их с помощью резьбовых шпилек, шайб и болтов.

   Балки мауэрлата укладываются на слой гидроизоляции из рубероида и закрепляются шпильками через заранее просверлённые отверстия

2. На мауэрлат крепятся балки перекрытия или затяжки с шагом от 60 до 120 см и на них устанавливаются вертикальные стойки для центрального прогона.
3. На вертикальные стойки крепится коньковый прогон, затем вся конструкция усиливается диагональными подкосами. Относительно крайних ног прогон должен иметь выносы по 15 см для крепления диагональных стропил.

   Обустройство крыши начинается с монтажа центрального прогона и основных стропил

4. Между балками перекрытия и коньковым прогоном выставляются попарно стропильные ноги, производится разметка врезки и осуществляется раскрой стропил. Устанавливаются крайние основные фермы, между ними натягиваются шнуры и по ним выставляются остальные стропильные ноги.
5. При большой длине стропил их усиливают ригелями, подкосами и стойками. После этого размечаются диагональные стропила.

   Для установки диагональных стропил необходимо произвести тщательную разметку, раскрой и запилы под стыковку с коньком и мауэрлатом

6. Производится раскрой размеченных диагональных стропил и их монтаж, при необходимости их усиливают шпренгелями и подкосами.
7. Размечаются и монтируются нарожники, на карнизном свесе концы стропил обрезаются вертикально, к ним прикрепляются лобовые доски.
8. На стропила и нарожники крепится гидроизолирующая мембрана с нахлёстом 10 см, монтируется контробрешётка и обрешётка.

Исходя из личного опыта, автор этой статьи хотел бы порекомендовать оборудовать на участке строительства место для разметки, раскроя и шаблонирования элементов стропильной системы. Удобно, когда точные угломерные инструменты находятся в одном месте, приспособленном для разметки и распиловки. Оборудованное рабочее место экономит время при заготовке деталей, которые затем поднимаются и монтируются без дополнительной подгонки. Внизу проще подготовить и сборочный комплект крепежа для каждого этапа работ.

Видео: стропильная система вальмовой крыши

Кровельный пирог вальмовой крыши

Кровельный пирог вальмовой крыши состоит из следующих элементов:

• стропильные ноги;
• пароизоляционная мембрана;
• утеплитель, расположенный между стропилами;
• гидроизолирующая мембрана;
• обрешётка и контробрешётка;
• кровельный материал.

Кровельный пирог вальмовой крыши служит для создания определённой последовательности защитных слоёв, на которые сверху укладывается финишное покрытие

Для холодного чердака кровельный пирог состоит из стропильных ног, гидроизолирующей мембраны, контробрешётки, обрешётки и кровельного материала. Теплоизолирующий слой и пароизоляционная плёнка здесь не применяются.

Вентиляция вальмовой крыши

Вентиляция подкровельного пространства утеплённой вальмовой крыши происходит через вентилируемый зазор между утеплителем и гидроизолирующей мембраной. Вентзазор образуется при монтаже мембраны на стропила с провисом 1,5–2 см, поэтому воздух через перфорированную отделку карниза проникает в утеплитель и выходит через отверстия коньковых аэраторов.

Вентиляция кровли производится через софиты карниза и аэраторы конька

От испарений из жилых помещений утеплитель сохраняет пароизолирующая плёнка, а от увлажнения конденсатом утепляющий слой предохраняет гидроизолирующая мембрана. Конденсат, скапливающийся на гидроизоляции, удаляется через вентиляционный зазор высотой в 5 см, который обеспечивает циркуляцию воздуха и сохраняет в целости стропильную систему. При этом слой теплоизолирующего материала не теряет своих свойств от излишней влаги.

Вентиляция холодного чердака

Холодный чердак вентилируется через перфорированные отверстия отделки карнизного свеса и слуховые окна, а также коньковые аэраторы. Разница температур между внешней средой и чердаком сводится к минимуму, поэтому обледенение кровли не происходит.

Преимущество холодного чердака заключается в отсутствии разницы температур кровельного покрытия и чердачного помещения, из-за чего обледенения кровли не происходит

При такой схеме вентиляции вальмовой крыши необходимо помнить о тщательном утеплении потолка и верхней части стен между жилым помещением и холодным чердаком.

Видео: слуховые окна вальмовой крыши — холодный чердак

Утепление вальмовой крыши

Утепление крыши производится после монтажа кровли изнутри чердака или снаружи при укладке кровельного пирога. Такая последовательность работ предохраняет утеплитель от неожиданных осадков. Теплоизоляционный материал помещается между стропильными балками слоем в 20–25 см.

Утепление изнутри происходит путём набивки утеплителя между стропилами и фиксации его с помощью шнура или лески

Для утепления вальмовой крыши можно использовать следующие материалы:

• пенополистирол размером 600Х1200 мм и толщиной от 20 до 100 мм;
• волокнистые плиты и маты минеральной ваты размером 600Х3000 мм и толщиной от 50 до 200 мм;
• вспененные утеплители, к которым относятся эковата и пенополистирол.

Эластичность матов и плит позволяет набивать их между стропилами в несколько слоёв со сдвигом мест стыка, чтобы избавиться от мостиков холода, а вспененные утеплители наносятся методом напыления с использованием специального оборудования.

Доборные элементы для вальмовой крыши

Для разных видов кровельного покрытия выпускаются определённые типы доборных элементов. На вальмовой крыше используются коньковые планки с аэраторами, заглушки для вальмовых стыков и тройники для диагональных стропил. Они закрывают коньковые и скатные стыки, а также карнизные свесы.

На завершающем этапе монтажа вальмовой кровли используются многочисленные доборные элементы

Из остальных доборных элементов на вальмовых кровлях могут быть использованы трапы, лестницы, снегозадержатели, уплотнители и капельники.

Коньковые доборы

Коньковые доборы имеют разную конфигурацию и размеры, например, планка прямая 150Х150Х2000 мм или полукруглая R110Х2000 мм. Коньковые планки могут иметь аэраторы разного типа. Рассмотрим особенности монтажа и стыковки коньковых доборов.

Состыковка коньков

Монтаж прямых коньков на вальмовой крыше производится с нахлёстом не менее 5 см и начинается со стороны, противоположной преобладающим ветрам. Планки крепятся с шагом от 15 до 30 см, а на крайних планках монтируются заглушки. В конструкции некоторых коньковых планок предусмотрены полимерные аэраторы, обеспечивающие вентиляцию подкровельного пространства.

Состыковка горизонтальных коньков происходит с нахлёстом не менее 5 см

Хребтовые планки крепятся, начиная с заглушки, снизу вверх, а в месте соединения вальмовых хребтов и конька стыкуются с тройниковыми Y-планками. При необходимости места стыковки дополнительно герметизируют.

Монтаж круглого конька

В конструкции круглого конька предусмотрены рёбра жёсткости, которые служат замками для стыковки отдельных планок. Такие рёбра препятствуют проникновению воды в подконьковое пространство. Круглый конёк крепится к верхней планке обрешётки через аэроэлемент, который обеспечивает циркуляцию воздуха через вентиляционный зазор.

Монтаж круглого конька производится через уплотнитель с использованием специальных заглушек

При монтаже любого типа коньковых планок важно следить за тем, чтобы не перекрыть вентилируемые продухи и сохранить циркуляцию воздуха между карнизом и коньком.

Ветровые планки и капельники

На карнизном свесе вальмовой крыши устанавливаются капельники для отвода конденсата, а для защиты подкровельного пространства от ветра и дождя на обрешётку монтируют ветровые или карнизные планки.

Капельник на карнизном свесе (поз. 7) используется для отвода конденсата, а ветровая планка (поз. 5) защищает подкровельное пространство от ветра и дождя

Этот вид доборов устанавливают с нахлёстом не менее 5 см, стандартная длина планок равна 2 м.

Видео: монтаж металочерепицы и доборных элементов

Виды кровельного покрытия для вальмовой крыши и их монтаж

Для вальмовой крыши используются разные виды кровельных материалов, которые в большом количестве предлагают производители. При выборе необходимо оценить цветовую гамму, простоту монтажа, вес и долговечность кровельного покрытия. Немалое значение имеют стоимость и эффективная площадь материала. Рассмотрим самые популярные виды кровельного покрытия:

• керамическая и цементно-песчаная черепица;
• металлочерепица и кровельный профнастил;
• шифер и ондулин;
• мягкая черепица.

По мнению автора статьи, следует обратить внимание на шумопоглощающие свойства кровельного материала. С этой точки зрения металлопрофили проигрывают ондулину и мягкой черепице с их прекрасной шумоизоляцией. Кроме того, на поверхности металла при перепаде температур образуется конденсат, поэтому нужно принимать меры для его удаления. Мягкая черепица отличается простотой монтажа, но для неё необходимо установить сплошную обрешётку из фанеры толщиной 12 мм и положить подкладочный материал, а это несколько удорожает её применение. По этим причинам, а также в силу небольшого веса и простоты укладки автором статьи для покрытия жилого дачного дома был выбран ондулин. В процессе эксплуатации кровли стало ясно, что во время сильного дождя на чердаке слышен небольшой шум, а после утепления мансарды посторонние звуки практически пропали.

Монтаж кровельного покрытия производится на обрешётку. Перед проведением кровельных работ нужно смонтировать капельники, ветровые доски и кронштейны водосточной системы. Крепление листовых материалов производится саморезами с шайбой и резиновой прокладкой в шахматном порядке. Укладка листового покрытия вальмовой крыши начинается от центра ската к краям.

Монтаж кровельного листового покрытия начинается с первого цельного элемента, затем симметрично крепятся листы слева и справа

Монтаж производится по натянутому вдоль карниза шнуру. Мягкая черепица укладывается снизу вверх с рекомендованным производителем нахлёстом.

Металлопрофиль

К металлопрофилю относится кровельный профнастил и металлочерепичное покрытие. Полная ширина листа металлочерепицы 1180 мм, эффективная ширина при этом равна 1080 мм, длина может меняться от 765 до 8000 мм, шаг обрешётки равен 350 мм. Кровельный профнастил имеет монтажную ширину 1000 мм и длину до 6 м. Срок службы этих покрытий достигает 50 лет, при этом материал имеет небольшой вес и просто укладывается.

Профнастил легко монтируется и служит до 50 лет

Шифер

Шифер отличается большим весом и хрупкостью, поэтому в современном строительстве используется его лёгкий (вес листа 6 кг) аналог — ондулин.

Шифер отличается большим весом и хрупкостью, но по-прежнему популярен

Длина листа ондулина составляет 2 м, ширина — 0,95 м, полезная площадь — 1,6 м². Монтируется ондулин на обрешётку с шагом 45 см, с продольным нахлёстом 20 см, боковой нахлёст составляет одну волну. Дополнительные преимущества: срок службы до 50 лет, хорошее шумопоглощение, простота монтажа.

Срок службы ондулина достигает 50 лет, при этом кровля отличается шумопоглощением и простотой в монтаже

Мягкая черепица

Длина мягкой черепицы составляет 1 м, ширина в среднем равна 333 мм, нахлёст зависит от вида и формы, а толщина составляет 6 мм. Это лёгкий шумопоглощающий материал, который просто монтируется, служит до 35 лет, стоит недорого, но нуждается в сплошной обрешётке и подкладочном слое.

Мягкая черепица придаёт крыше современный вид и просто монтируется на сплошной обрешётке

Вальмовая крыша для беседки своими руками

Беседка с вальмовой крышей создаёт единое архитектурное пространство на участке застройки. Для сооружения необходимо подвести каркас по типу мауэрлата и далее выполнить следующие действия.

1. Смонтировать балки перекрытия.
2. Поставить на них вертикальные стойки и закрепить центральный прогон.
3. Установить основные стропильные ноги.

   Вальмовая крыша беседки представляет собой крышу дома в миниатюре и создаёт с ней единый ансамбль

4. Установить диагональные стропила и смонтировать обрешётку на скаты.
5. Настелить кровельное покрытие и установить доборы, гармонирующие по цвету с крышей дома.

Все деревянные детали беседки необходимо обработать антисептическими и антипиреновыми составами и придать им соответствующий цветовой оттенок.

Мы рассказали о конструкции и расчётах вальмовых крыш, о стропильной системе и пошаговом порядке монтажа её элементов. Коснулись вентиляции, утепления и структуры кровельного пирога. Самостоятельный монтаж вальмовой кровли позволит вам сэкономить деньги и быть полностью убеждённым в качестве выполненных работ. Надеемся, что материалы этой статьи помогут вам в строительстве крыши для уютного дома.

Оцените статью:

[Голосов: 1 Среднее: 5]

Вальмовая крыша — стропильная система, фото, видео

Содержание:

Преимущества вальмовой крыши
Недостатки вальмовой конструкции
Конструктивные особенности и разновидности вальмовых крыш
Расчет вальмовой крыши
Устройство стропильной системы
Вальмовая крыша: стропильная система и возможность усиления её конструкции

Вальмовая крыша фото

Трудно спорить с мнением, что крыша служит для здания не только защитой, но и важным элементом дизайна. Поэтому, наряду с обеспечением потребительских качеств, конструкцию и вид этой части здания подбирают соответственно общему стилю и проекту дома.

Классические двухскатные кровли постепенно уступают более сложным и необычным — четырехскатным и ломанным. Вальмовые крыши, конструкция которых сложнее, чем у двухскатных, имеют перед ними существенные преимущества.

Преимущества вальмовой крыши

Благодаря отсутствию вертикальных фронтонов вальмовая конструкция обладает меньшим сопротивлением ветровым нагрузкам. За счет наличия водостоков по всему периметру здания, стены меньше подвержены разрушению от воды и осадков.

В отличие от «палаточной» двухскатной кровли, конструкция вальмовой крыши более жесткая, прочная и не создает горизонтальных «распирающих» нагрузок на боковые стены дома.

3d проект дома с вальмовой крышей

За счет прочности конструкции появляется возможность обеспечить более длинные свесы кровли, что создает еще большую защиту стен и фундамента от потоков дождя. Вальмовая кровля, конструкция которой отличается повышенной сложностью, с точки зрения архитектуры — гораздо привлекательнее обычной двускатной.

Недостатки вальмовой конструкции

Несмотря на такой внушительный перечень достоинств, не каждый проектировщик берется за реализацию вальмовой схемы. Объясняется это сразу несколькими факторами:

1. Стропильная система вальмовой крыши и ее расчет на порядок сложнее кровли с двумя скатами.
2. Для постройки «вальмы» требуется большее количество стропильных элементов.
3. Стоимость материалов и стоимость работ существенно больше.
4. Покатые скаты кровли со всех четырех сторон сильно ограничивают подкровельное пространство, оборудовать там жилую зону становится довольно проблематично.
5. Короткие стропила вальмовой крыши очень нагружены и их приходится делать из двойного или более толстого бруса.
6. Мансардные окна на покатой поверхности кровли — отдельная, и довольно сложная задача, требующая специальных инженерных решений.

Конструктивные особенности и разновидности вальмовых крыш

Рассмотрим, чем отличается вальмовая крыша, что это такое, и каковы особенности её строения. Существует довольно много разновидностей вальмы, но все они являются модификациями одной из четырех конструкций.

Шатровая

Все ребра кровли сходятся в одной точке, поэтому коньковый брус отсутствует. Шатровые крыши не очень практичны и применяются преимущественно на культовых или хозяйственных сооружениях.

Шатровая вальмовая крыша фото

Классическая прямая вальма

Угловые стропила попарно сходятся к одной точке на коньке. Боковые поверхности кровли представляют собой трапеции, а фронтальные — треугольники. Эта конструкция наиболее распространена, и пользуется самой высокой популярностью. Устройство вальмовой крыши такого вида, ее расчет и процесс возведения проще чем шатровой или ломанной, а потому её возведение возможно без помощи специалистов.

Полувальма

Отличается тем, что фронтальные части кровли по высоте меньше, чем боковые. Существует два варианта полувальм — датский и голландский. Различия между ними хорошо видны на рисунке ниже. Полувальмовые крыши используют для увеличения чердачного объема или для создания мансардного жилого пространства. Вальмовая крыша, фото которой представлено ниже, широко применяется и в нашей стране.

Конструкция вальмовой крыши с фронтонами

Ломанная вальмовая крыша

Представляет собой сложную конструкцию с включением дополнительных декоративных элементов, множества переломов поверхности кровли и т.д. Ярким примером таких кровель могут служить традиционные здания в японском или китайском стиле. Учитывая сложность расчета и монтажа, повышенный расход материала и стоимость работы, такие конструкции сегодня встречаются довольно редко.

Ломанная вальмовая крыша фото

Расчет вальмовой крыши

Расчет конструкции кровли лучше всего поручить специалисту. Но для предварительной оценки его можно сделать и самому.

Виды стропильных систем для вальмовой крыши

Расчет ведется по каждой плоскости отдельно. Результаты расчетов складываются, и вы получаете общую картину по всей крыше. Полученные данные понадобятся для выбора материалов для стропильной системы, расчета нужного количества кровельных материалов и оценки их весового давления на каркас. Это позволит приблизительно оценить стоимость стройматериалов и трудозатраты на возведение вальмовой крыши.

Чем точнее проведены расчеты — тем точнее вы будете понимать, как построить вальмовую крышу своими руками, и тем лучше будет конечный результат. Затраты времени на то, чтобы вникнуть в методику и провести сами вычисления, вернутся сторицей в виде экономии средств и времени на этапе возведения самой кровли. Мало того, овладев методикой расчетов, вы еще на этапе планирования сможете оценить возможность самостоятельного изготовления такой кровли и подобрать такой вид кровельных материалов, с которым сможете справиться самостоятельно.

Расчет вальмовой крыши по площади сторон

Устройство стропильной системы

Если расчет готов, и будет монтироваться вальмовая крыша своими руками, чертежи необходимо составлять с особой точностью и учетом дополнительных элементов.

Подбираем стропила вальмовой крыши

Так как строительство вальмовой стропильной системы сложнее, чем у двускатной крыши. Вам придется воспользоваться специальными приспособлениями, подпорками и временными крепежными элементами для поддержки угловых стропил для их центровки и правильного расположения по отношению к коньку и другим ребрам.

Стропильная система вальмовой крыши — схема

Такую работу в одиночку не сделаешь — требуются помощники, дополнительные приспособления, возможно подъемные лебедки или механизмы, особенно если здание более одного этажа. Даже если вы выбрали классический прямой вариант кровли, для монтажа рекомендуется воспользоваться услугами опытного мастера, хорошо знающего, как сделать вальмовую крышу своими руками.

При строительстве следует учитывать, что диагональные элементы всей конструкции существенно длиннее обычных стропильных ног. Ориентировать эти элементы нужно максимально точно. На них будут опираться короткие стропила фронтальных и боковых скатов, называемые «нарожниками».

Вальмовая крыша своими руками, чертежи

Не следует забывать, что в среднем угловые стропила удерживают вес в полтора раза больше, чем длинные ноги боковых скатов. Малейший перекос диагональных «ребер» ведет к изменению весовой нагрузки по длине бруса, что может привести к конечному перекосу всей каркасной конструкции под действием веса кровельного покрытия, в расчет к которому важно добавлять норму «снеговой нагрузки» для вашего региона.

Для усиления конструкции диагональный брус сбивают из двух более тонких досок. Существует и другой вариант — два стандартных бруса соединяют между собой шпильками.

Спаривание элементов имеет свои преимущества:

• за счет этого метода можно сделать брус любой длины;
• жесткость на изгиб у спаренного бруса значительно выше, чем у обычного;
• стоимость толстых досок гораздо ниже стоимости хорошего бруса;
• спариванием можно легко добиться любого поперечного сечения стропила.

Вальмовая крыша: стропильная система и возможность усиления её конструкции

Для обеспечения нужного уровня прочности стропильная система вальмовой крыши усиливается дополнительными элементами.

Под диагональные стропила устанавливают опоры. Если длина диагональной ноги слишком велика — то две опоры, размещая их через треть длины бруса. Если есть возможность — опоры можно заменить косыми распорками — подкосами.

Промежуточные стропила крепятся к коньковой доске и к мауэрлату. Для крепления к мауэрлату делается зарез или стягивание при помощи металлических уголков.

Устройство вальмовой крыши своими руками

Нарожники накладываются на диагональные стропила с одним и тем же шагом. Это обеспечивает равномерное распределение нагрузки. Очень важно обеспечить симметричность размещения нарожников на диагональных ногах. Для этого разметку делают по деревянному шаблону, в качестве которого используется любая подходящая рейка или отрезок фанеры. На шаблоне карандашом наносятся метки взаимного расположения элементов при первом монтаже. Все остальные углы монтируются по этим меткам.

Для фиксации расположения элементов доски подрезаются по месту. Если такой возможности нет — фиксацию нужно делать при помощи накладных металлических пластин, стягивая все металлическими шпильками или болтами. Крепление на винты со временем ослабевает и такой метод для стропильной системы нежелателен.

Вальмовая крыша — стропильная система фото

Обрешетка также задает стропильной системе дополнительную жесткость, но одновременно с тем, является источником дополнительной весовой нагрузки. Поэтому толщину досок для обрешетки выбираем с небольшим запасом под желаемый кровельный материал.

Чаще всего на обрешетку идут бруски 40х40 или 50х50 мм. Но под мягкую кровлю рекомендуется обрешетку делать из фанеры или ДСП. Шаг размещения досок обрешетки диктуется типом кровли и обычно указывается производителем на упаковках этого материала.

Итог

Устройство вальмовой крыши своими руками процесс трудоемкий и требующий тщательной подготовки. Нельзя забывать, что качество сборки крыши является залогом сохранности всего здания. Поэтому отнеситесь к данному вопросу со всей ответственностью и вниманием, а если на каком-либо этапе строительства вам не хватает навыков, обратитесь к специалистам.

Как установить заглушки для металлической кровли

Чтобы у вас и ваших клиентов были ресурсы, необходимые для выполнения работы, мы разработали обучающие видеоруководства, которые показывают вашим клиентам, как легко интегрировать заглушки с нашими качественные металлочерепицы.
Узнайте больше об установке набедренных крышек, посмотрев короткое видео или прочитав расшифровку ниже:

Теперь, когда мы установили панель с обеих сторон бедра, мы можем установить набедренную крышку. Мы собираемся установить его с помощью Z-образной накладки, и у вас есть возможность использовать либо заклепки для скрытой застежки, либо вы можете использовать стежковые винты для открытой застежки. Сегодня мы будем использовать заклепки для скрытой установки крепежа.

Установка набедренной накладки со скрытой застежкой

Во-первых, мы собираемся расположить набедренную накладку так, чтобы я мог маркером отметить вершины ребер, которые подскажут мне, где расположить Z-образную накладку. Затем я сниму набедренную накладку, возьму нашу Z-образную накладку, обрежу ее по длине и установлю. Точно так же, как мы используем Z-образную окантовку для установки торцевой обшивки и перехода к боковой стенке, мы собираемся сделать то же самое здесь, на бедре. Здесь у меня длина больше. Я собираюсь поставить его на место, выровняв его примерно на полдюйма позади отметок, которые я сделал маркером. Я собираюсь поставить его на место и сделать линии разреза. Помните, что Z-обрезка должна быть срезана под углом на бедрах.

Отрежьте и установите Z-образную накладку

Теперь, когда Z-образная накладка, как обычно, обрезана, перед ее установкой мы приклеиваем ленту к ее нижней части. Мы снимаем подложку, и, как видите, я всегда оставляю полдюйма между внешним краем и уплотнительной лентой, чтобы при закреплении она не выдавливалась и не была видна людям, смотрящим вверх. крыша. Как всегда, мы отодвинули его примерно на полдюйма от линии, чтобы быть уверенными, что Z-образная отделка не будет видна, когда мы наденем набедренную кепку. Я собираюсь установить их, используя застежки в форме блина, и, как только это будет сделано, мы сможем установить набедренную крышку.

Подготовка концов карниза и конька

Я только что установил последнюю часть Z-образной накладки, и теперь мы готовы установить набедренную планку. Во-первых, мы собираемся поместить набедренный колпачок на место и отметить его, чтобы мы могли подготовить конец здесь, у карниза, и вершину, у конька. Мы собираемся установить набедренную шапку на место и позволить ей свисать с карниза, чтобы я мог сделать отметки и согнуть ее. Это закрывает его для красивого законченного вида, где два стыка на карнизе. Теперь я отметил верхнюю сторону шапки на одной линии с карнизом и быстро делаю отметки внизу, где встречаются два карниза, чтобы я мог соединить эти линии и согнуть его вниз.

Я сделал отметку здесь сверху и еще одну здесь, чтобы показать, где заканчивается карниз, а затем мы пошли вниз и отметили здесь, чтобы показать, где два карниза соединяются под углом 90 градусов. Теперь мне нужно соединить эту отметку с двумя отметками, которые я сделал сверху, и они станут моими линиями изгиба, чтобы у нас получилась красивая, чистая законченная набедренная повязка. Эти линии становятся моими линиями сгиба. Я добавлю два дюйма к этим линиям и присоединюсь к ним. Двухдюймовая линия становится нашей линией разреза, а исходная линия становится нашей линией сгиба. Я собираюсь отрезать лишнее и сложить это вниз, тогда мы сможем вернуть колпачок обратно, чтобы у нас был хороший закрытый конец.

Теперь нам нужно сложить эти два. Их длина составляет два дюйма, а это значит, что они длиннее, чем глубина нашего сгибателя рук. Вот совет: если вам нужен четкий изгиб, вы можете аккуратно надрезать металл лезвием бритвы. Мы продолжим и сделаем это. Я очень, очень аккуратно царапаю металл. Если я забью слишком много, краска потрескается с другой стороны, так что я просто делаю быстрый проход или два.

Теперь, когда на нем есть надрезы, я могу согнуть его вручную. Используя линейку в качестве ориентира, чтобы согнуться, я положу под нее ладонь. Я собираюсь согнуть его, и царапина на металле, которую мы сделали лезвием бритвы, дает очень четкий изгиб. Как видите, эта часть длиннее, чем другая вкладка, и я собираюсь согнуть ее поперек.

Мы закончили край набедренной повязки, так что мы собираемся временно поставить ее на место, чтобы отметить линию конька, сделать пару быстрых надрезов, а затем вернуться и установить ее. Мы поставим его на место, просто чтобы убедиться, что все подходит и сделать наши отметки. Мы видим, что здесь внизу красиво и чисто. Мы будем держать его на месте, и я сделаю пару отметок на линии хребта, обрежу его, и тогда мы сможем его установить. Я отмечаю здесь вдоль этого хребта и вдоль этого хребта. Тогда мы можем отрезать это и установить его.

Установка заглушки

Теперь, когда мы закончили подготовку конца карниза и конька заглушки, мы можем установить ее поверх Z-образной планки с помощью заклепок. Прежде чем я это сделаю, нам нужно наклеить ленту вдоль верхней части Z-образной накладки. Я устанавливаю уплотнительную ленту вдоль верхней части нашей Z-образной накладки, следя за тем, чтобы она отстояла от передней кромки Z примерно на полдюйма, чтобы она не выдавливалась. Буду сверлить отверстия и ставить заклепки.

Когда вы просверливаете отверстия для заклепок, убедитесь, что вы не пробили и не проделали отверстие в поверхности панели, потому что сверло, вращаясь, будет тянуть вас вниз. Когда вы почувствуете, что проходите последний слой стали, немного уменьшите скорость сверла. Теперь, когда заклепки установлены, набедренная крышка готова, и мы можем приступить к остальной части нашего проекта.
