Видео как установить ролики на двери шкафа купе: Как установить или поменять ролики на дверях купе

необходимые материалы и инструменты, последовательность сборки и регулировки

В статье описана инструкция по сбору дверей шкафа-купе, рассказано, что необходимо для работы и как происходит установка роликов. Подробно обрисован порядок сборки, как важных элементов конструкции, так и всех дверей. Расскажу, как провести замер габаритов створок.

Составляющие системы открывания шкафа-купе

Основная сложность-правильная установка дверей.

Правильная и надежная работа возможна, только если придерживаться последовательности установки частей. Сначала нужно собрать и закрепить все направляющие.

Нагрузку от массы дверцы воспринимают нижние направляющие, по этой причине экономить на них не стоит. При необходимости снизить затраты, лучше приобрести двери с меньшим весом а направляющие нужно покупать качественные.

Еще один важный элемент конструкции – стопор. Он позволяет производить регулировку раскрытия створок.

Необходимые материалы и инструменты

Чтобы навесить двери шкафа-купе, нужно подготовить определенный инструмент и материалы:

  1. Шуруповерт;
  2. Отвес;
  3. Рулетку;
  4. Уровень;
  5. Карандаш;
  6. Стамеску.

В комплект креплений входят направляющие, профиль и верхние/нижние ролики

Потребуются материалы:

  1. Дверная фурнитура и крепежные элементы;
  2. Ролики;
  3. Брус сечением 50х50 мм;
  4. Дверная коробка и наличники;
  5. Анкера.

В комплекте идут все раздвижные элементы, необходимые крепления и фурнитура. А если вы изготавливаете двери-купе самостоятельно, потребуется их покупать отдельно, эти детали можно найти в точках торгующих строительными материалами.

Деревянный брусок необходим чтобы повесить к стене направляющие.

Длина должна быть такая же, как двойная ширина двери. При отсутствии дверного проема дверь монтируется до потолка, поэтому необходимо ставить направляющую на потолок.

Последовательность сборки двери

При самостоятельной сборке дверей шкафа-купе, сперва необходимо провести точные замеры. Приобретают вставки ДСП, стекла и зеркала, нужного размера. Торцовочной пилой или ножовкой по металлу отрезают 2 вертикальные, нижние и верхние профили для каждой двери.

При самостоятельной сборке размеры профилей и направляющих должны быть измерены точно

После этого проводится работа согласно схеме:

  • Монтаж горизонтальных профилей;
  • Монтаж вертикальных профилей;
  • Сборка конструкции и установка роликов;
  • Сборка верха двери;
  • Сборка низа двери.

В вертикальный профиль нужно поставить регулировочный винт. Он крепит один из колесиков, и одновременно регулирует наклон створок.

Монтаж направляющих

Вверху дверок направляющий профиль нужно встроить так, чтобы он не выступал над боковыми стенками. Но и нельзя оставлять щель между профилем и стеной, необходима такая же длина, как и ширина шкафа.

Так как дверные створки стоят на нижнем профиле, их нужно крепить саморезами с шагом 25-35 см. Вкручивать их нужно поочередно в разные каналы.

Первым крепится верхний профиль

До установки нижней направляющей нужно:

  1. Закрепить верхний профиль
  2. Положить на место не закрепляя нижний профиль
  3. Установить 1 дверную створку

Так можно определить, насколько и куда нужно передвинуть нижнюю направляющую. После того как профиль будет выставлен, можно снять створку и закрепить направляющую саморезами.

Нижний профиль крепят на саморезы только после регулировки створки

Стопор

Стопор служит, чтобы закрытые дверки не открывались самопроизвольно.

Стопор ставится в паз нижней направляющей. Створки должны иметь свои фиксаторы. После этого монтируют дверки и стопором регулируют плотность закрывания дверей.

Чтобы фиксатор находился в подходящем месте, полностью прикройте дверку, и правильно установите стопор. Если потребуется его можно сместить плоской отверткой.

Стопор необходим для фиксации створки в закрытом положении

Регулировка

Ролики делают так, чтобы можно было отрегулировать плотность прилегания дверок специальным винтом.

Регулировка угла установки створки производится через специальное отверстие в профиле

Если нужно сместить правый угол вниз, проверните винт предназначенный для регулировки против часовой стрелки.

Вам потребуется ключ-шестигранник 4 мм диаметром.

Расчет размера

Нужны данные:

  1. Габариты проема. В месте, предназначенном для шкафа-купе, вымеряют ширину и высоту;
  2. Ширину дверок. Размер проема делят на предполагаемую ширину створки (примерно 60-90 см). Нужно учитывать нахлест половинок дверок – 25-50 мм.

Разрешена погрешность при выполнении расчетов не более 5 мм в большую и меньшую сторону. Но даже 1-2 «лишних» миллиметров могут стать причиной появления люфта дверок. Это не критично, но лучше сделать работу качественно.

Подборка и установка элементов обрамления и роликов

Потребуется приобрести 2 комплекта фурнитуры, содержащих:

  • 4 самореза предназначенных для установки профилей;
  • 2 ролика;
  • 2 болта крепящие ролики;
  • 2 опоры для верхней направляющей.

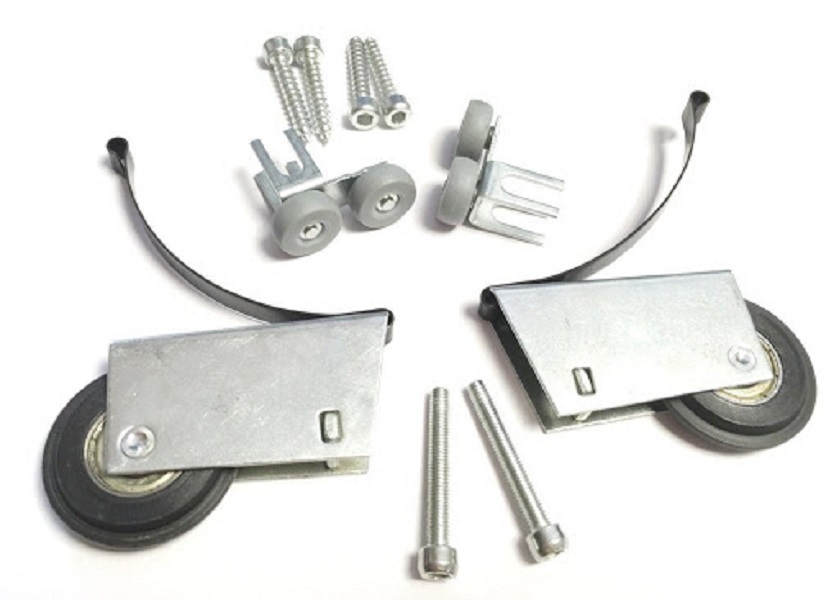

В комплект роликов входят верхние опоры с колесиками и нижние ролики

Потом вертикальный профиль обрезают по высоте дверки. В результате у вас должно быть в наличии 4 отрезка необходимого размера.

Профиль защищен специальной пленкой, страхующий изделие от повреждения во время транспортировки. Ее можно удалять только после резки на нужные размеры.

Установка наполнения

Процесс зависит от используемого наполнения дверки, к примеру, вы решили вставить зеркало. Сначала по его периметру устанавливают резину для уплотнения. Потом дверцу разбирают, нижние ролики снимать не стоит. Зеркало с резинкой устанавливают в верхнюю и нижнюю планки, и конструкцию собирают.

Контролируйте, чтобы саморезы затягивались с одинаковым усилием, иначе зеркало треснет. Так же собирают дверку, при установке плиты USB.

Полная схема сборки наполнения и фурнитуры двери шкафа-купе

Хотя сборка раздвижных дверок шкафа-купе на роликах не выглядит сложно, неопытные мастера могут совершить ошибки. Желательно сперва попробовать это сделать на дачном шкафу, чтобы узнать все важные моменты. Можно украсить створку дверок оригинальным наполнением – к примеру, установить стекло с гравированным рисунком или фотопечатью.

Регулировка дверей шкафа купе с рельсовым ходом своими руками: видео, инструкция


Автор Селиверстов Роман На чтение 5 мин Просмотров 66.4к. Опубликовано

Наиболее распространенным видом мебели для хранения вещей в настоящее время являются системы с раздвижной системой купе. При ее использовании часто возникает разбалансировка механизма. Можно ли устранить дефекты самостоятельно либо необходимо вызывать мастера. Мелкие неисправности можно устранить своими руками, итак, регулируем двери шкафа купе.

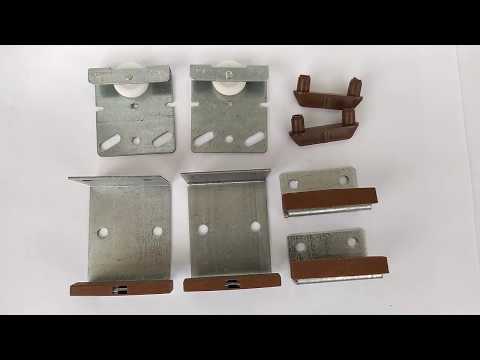

Так выглядят ролики шкафа-купе

Содержание

  1. Часто встречающиеся сбой в работе систем купе
  2. Примыкание дверей
  3. Выставление шлегеля
  4. Регулировка стопора
  5. Выпадение дверей шкафа купе
  6. Деформация направляющего профиля

Часто встречающиеся сбой в работе систем купе

Раздвижные механизмы представляют собой двери из различных материалов, вставленные в алюминиевые профиль-ручки, при помощи метода опрессования. По бокам наружного периметра крепятся стоечные планки, сверху и снизу направляющий профиль. Полотна скользят по поверхности алюминиевых планок при помощи роликов, вставленных в верхние и нижние профиля полотен. В вертикальной боковой планке двери, внизу, находится механизм типа кронштейн (шлегель), который закрепляется двумя регулировочными болтами.

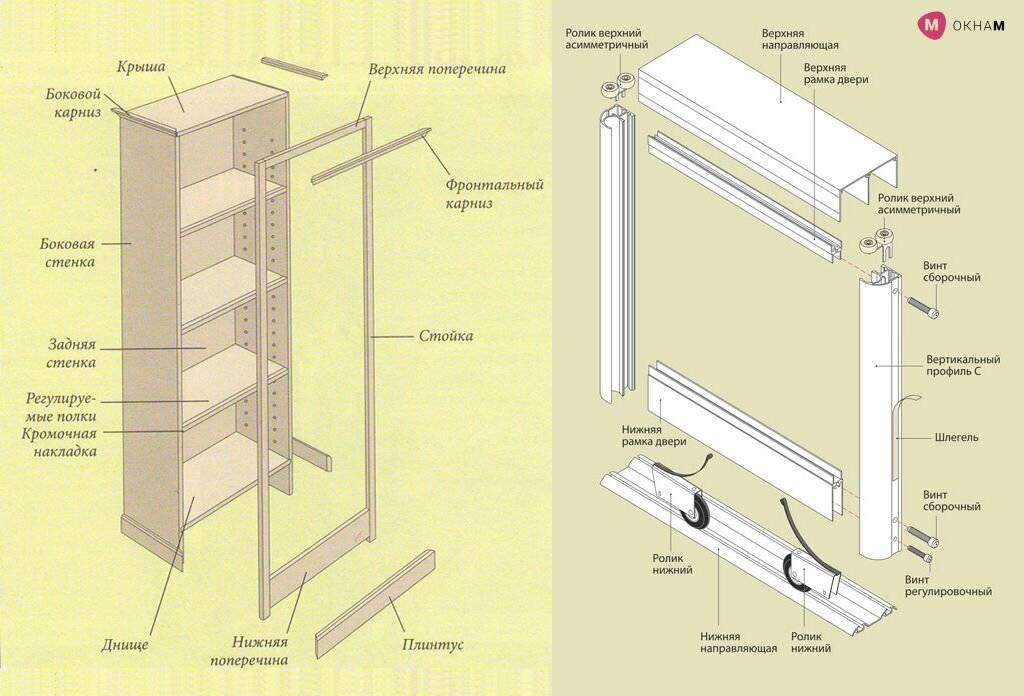

Схема конструкции двери шкафа купе

В нижнюю направляющую, для каждого полотна, устанавливается механизм под названием «стопор». Это стальная пружинящая планка, которая фиксирует ролик при инерции в обратном направлении. Устройство довольно простое, если иметь представление о принципе функционировании дверей, то можно их отрегулировать самостоятельно. Основные недостатки при разбалансировке скользящей системы купе:

  1. Полотна могут неплотно примыкать к боковой стойке.
  2. Часто встречаются случаи перекоса двери.
  3. Роликовая система соскользнула с направляющей планки.

Все эти дефекты достаточно легко устранить самостоятельно.

Примыкание дверей

Досадно, когда дверь шкафа слегка перекосило, она неплотно примыкает к боковой поверхности. Портится внешний вид конструкции.

Причиной может стать разбалансировка, ослабление регулировочного болта в нижней части боковой планки дверцы.

Выставление шлегеля

Можно отрегулировать двери, следующим образом:

  1. Снизу полотна двери от алюминиевого профиля отделяем буферную ленту (ворсистый уплотнитель).
  2. В профиле вы увидите два втопленных отверстия, в них находятся кронштейн с болтами.
  3. Необходимо оттыкать кронштейн, для этого взять шестигранник (4), нащупать болт и отрегулировать его.
  4. При повороте вправо — полотно поднимается, влево — опускается.

Таки образом происходит устранение перекоса двери. Выставлять полотна в вертикальном положении нужно постепенно, проверяют с помощью уровня. Регулировка дверей купе считается законченной, когда полностью исчезнет щель между полотном и боковой стойкой.
В случае если при закрытии шкафа, дверца не фиксируется, откатывается обратно, нужно отрегулировать положение стопора.

Регулировка стопора

Фиксирующий механизм, вставленный в выемку нижнего профиля, тонкий и довольно острый, поэтому его сложно продвинуть руками.

Схема регулировки стопора дверей шкафа-купе

Для этих целей лучше использовать тонкую пластиковую планку или подобие ей. Установка стопора заключается в следующем:

  1. Планку вставляют в паз профиля и двигают в одном направлении.
  2. После того как немного сместили ее, проверяют, фиксируется ли дверь.
  3. Продвигают до тех пор, пока полотно не зафиксируется в нужном положении.

Такого рода дефекты возникают в результате частого использования шкафа, являются, в общем, рабочими моментами. Эти изъяны несложно ликвидировать своими руками.
Смотрите в видео: как отрегулировать двери шкафа купе самому.

Выпадение дверей шкафа купе

Еще одна досадная поломка, когда дверцы сходят с направляющей планки. Основные причины, скопление мусора или попадание инородных предметов в нижний профиль.

При движении роликов, которые скользят вдоль рельсы, они натыкаются на препятствие и выпрыгивают с направляющей планки. Верхний роликовый механизм при этом может оставаться на месте.

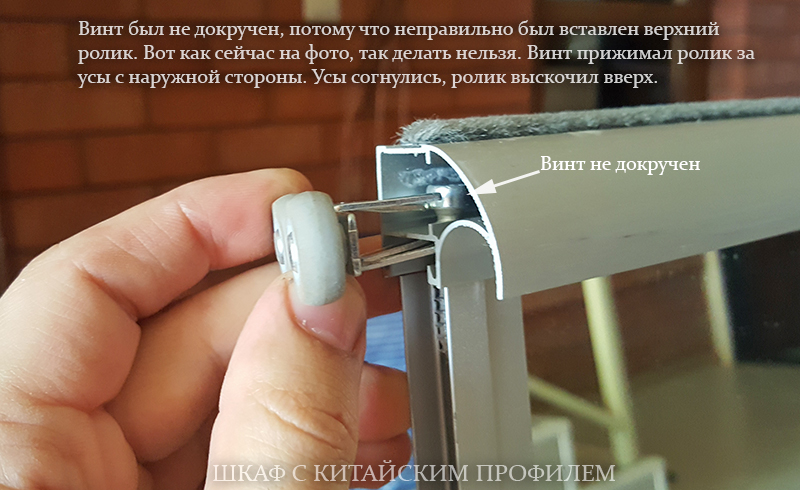

Верхний роликовый механизм

Второй причиной подобной ситуации может стать слишком резкое закрытие дверей. Если с усилием отбросить полотно, то может возникнуть обратное инерционное движение, которое подбросит дверцу.

В результате она выпрыгнет из направляющей. Старайтесь плавно открывать и закрывать двери. Как поступить в этом случае:

Сначала устанавливают полотно в верхнюю направляющую, затем в нижнюю.

Деформация направляющего профиля

Довольно часто встречается такое повреждений, как деформация направляющего профиля. Чаще всего подобного рода дефекты возникают из-за случайных механических ударов.

Направляющий профиль в шкафу купе

Алюминий довольно мягкий материал, поэтому его легко можно выпрямлять. Делать это нужно аккуратно, используя киянку (молоток с резиновой головкой). Либо взять кусочек пластика, линолеума, в качестве прокладки, и слегка постукивая, восстановить профиль.

В общем, несложные дефекты раздвижной системы шкафа купе вполне модно ликвидировать своими руками. В более сложных ситуациях, замена стекол, зеркал, изношенных роликов, лучше воспользоваться услугами специалистов.

Ролики для раздвижных дверей-ширм: инструкция

Устали от использования двери-ширмы во время тренировок? Если это так, то вам пора заменить изношенные дверные ролики.

Следуя этим пошаговым инструкциям, мы надеемся помочь вам в процессе выбора и замены ролика сетчатой ​​двери. После того, как вы завершите чтение для каждого шага, вы сможете снять сетчатую дверь с направляющей, снять ролик с двери и, держа ролик в руке, выбрать и купить сменный ролик в местном хозяйственном магазине, а затем установить ролик. новый ролик и переустановите дверь.

Пожалуйста, помните, что существуют сотни производителей дверей, каждый из которых выпускает четыре или пять моделей дверей, поэтому вам нужно быть готовым к тому, что вы можете столкнуться с небольшими отклонениями от наших пошаговых инструкций. Если вы не нашли свой ролик в списке или ваш опыт замены ролика отличался от описанного ниже, пожалуйста, напишите нам по электронной почте и сообщите нам об этом, чтобы мы могли добавить его в наше руководство.

Вот видео с пошаговыми инструкциями ниже, которые помогут вам пройти через этот процесс.

Снятие двери:
В большинстве сетчатых дверей используются подпружиненные ролики, чтобы дверь не соскакивала с направляющей. Сначала поднимите дверь вверх и вниз по направляющей. Проверьте, достаточно ли места, чтобы снять дверь, не регулируя ролики. Если вы можете снять дверь, перейдите к шагу 2 (рис. 2). Если нет, перейдите к шагу 1 (рис. 1).

Шаг 1. Вращением отвертки против часовой стрелки можно опустить дверь (рис. 1А и 1В)

Шаг 2. С помощью плоской отвертки «сдвиньте» ролики с гусеницы.

Шаг 3. Теперь поверните нижнюю часть двери так, чтобы вы смогли опустить ее вниз и снять с верхней направляющей. Поместите сетчатую дверь на рабочий стол или козлы.

Шаг 4. Осмотрите дверную раму и определите тип ролика, который вам нужен, из приведенной ниже таблицы. Следуйте конкретным инструкциям, чтобы удалить ролик такого типа.

  • Пример. Как и в случае с роликом этого типа, вы можете видеть, что для снятия пружины с регулировочного винта требуется шлицевая отвертка (Рисунок 4A). Теперь вы можете вытащить и заменить ролик (рис. 4B).

Идентификационная таблица ролика

Если это ваш ролик:

Тогда сделайте следующее:

Если это ваш ролик:

Затем сделайте следующее:

Найдите и снимите крепежный винт ролика в нижней части дверцы. Винт должен находиться над отверстием для регулировочного винта. Теперь вытащите ролик из дверной коробки, при необходимости используя плоскогубцы. Этот тип ролика имеет углубления в корпусе, чтобы зафиксировать внутренний корпус внутри внешнего корпуса, чтобы облегчить установку. Вкрутите новый ролик и защелкните внутреннюю раму во внешней раме. Перевесьте дверь. Как только вы начнете поворачивать регулировочный винт (по часовой стрелке), внутренняя рама высвободится.

Если это ваш ролик:

Затем сделайте следующее:

Крепежный винт для этого ролика расположен на конце пружины. Удалите винт с помощью отвертки Phillips. Если вам не нужно было отвинчивать регулировочные винты, чтобы снять дверь с рамы, вам не нужно регулировать высоту новых роликов.

Если это ваш ролик:

Затем сделайте следующее:

Удалите два (2) крепежных винта в нижней части дверцы. Винты будут с каждой стороны колеса. Вытащите ролик из гнезда.

Если это ваш ролик:

Затем сделайте следующее:

С помощью шлицевой отвертки вставьте между концом пружины и язычком дверцы и сдвиньте. Затем протолкните пружину внутрь и наружу между выступами двери. Установите новый ролик, пропустив пружину через выступы и используя отвертку в качестве клина в отверстии, чтобы защелкнуть пружину на выступе.

Если это ваш ролик:

Затем сделайте следующее:

Удалите крепежный винт ролика, расположенный в нижней части дверцы рядом с роликом. Запишите расположение пружины, а затем поверните ролик. Поскольку регулировочный винт остается на ролике, не забудьте вернуть регулировочный винт нового ролика на место при установке новых роликов.

Если это ваш ролик:

Затем сделайте следующее:

Загляните в прорезь роликовой дверцы. Вы увидите крепежный винт на конце листовой пружины. С помощью отвертки Phillips выкрутите винт и вытащите ролик. Поскольку регулировочный винт находится в верхней части ролика, вам обычно не нужно беспокоиться о регулировке двери после замены ролика.

Если это ваш ролик:

Затем сделайте следующее:

Ослабьте или снимите крепежный винт ролика, который расположен примерно в 2 дюймах от дна на краю дверцы. Винт крепления ролика обычно находится прямо над отверстием для регулировочного винта. Теперь вытащите ролик из дверной рамы, используя плоскогубцы при необходимости

Если это ваш ролик:

Затем сделайте следующее:

Замена роликов верхнеподвесной сетчатой ​​двери может потребовать ослабления верхних направляющих роликов с помощью небольшого гаечного ключа, чтобы вы могли поднять дверь вверх и снять ее с нижней направляющей. Поверните дверь примерно на 45 градусов и наклоните дверь наружу. С помощью отвертки замените ролики, установив новые на те же места.

Если это ваш ролик:

Затем сделайте следующее:

Крепежный винт ролика расположен примерно в 2 дюймах от дна, на краю дверцы. Обратите внимание на расположение крепежного винта между рамой ролика и верхней частью винтовой пружины. Выверните крепежный винт. Эта функция придает ролику функцию защиты от прыжков. Вытащите ролик через дно, при необходимости используя плоскогубцы. Вставьте новый ролик в дверной канал, а затем протолкните крепежный / регулировочный винт между корпусом ролика и пружиной через прорезь. После того, как вы установите дверь на место, нажмите на регулировочный винт и затяните его, чтобы поднять дверь.0005

Если это ваш ролик:

Затем сделайте следующее:

Сначала загляните в отверстие ролика и обратите внимание на расположение пружины. Удалите крепежный винт ролика, расположенный в верхней части дверной рамы, над роликом. Вытяните ролик снизу.

Шаг 5. В хозяйственный магазин! С валиком в руках сравните свой валик с нашим дисплеем. Сначала подберите корпус ролика и/или форму пружины. Колесо ролика того же диаметра и материала, что и ваше? Переход на стальное или нейлоновое колесо с шарикоподшипниками облегчит движение ворот. Если вы не можете найти подходящий, обратитесь в службу специальных заказов, так как они смогут заказать для вас сменные ролики.

Шаг 6. Установите новые ролики так же, как снимали старые. Нет необходимости добавлять какую-либо смазку, так как она будет притягивать только грязь и пыль. Наши подшипники смазываются на заводе.

Шаг 7. Поднимите дверь обратно на верхнюю направляющую, одновременно наклоняя нижнюю часть двери как можно ближе к нижней направляющей. При подъеме постарайтесь поставить нижние ролики на гусеницу. Если у вас возникли проблемы, попробуйте использовать трюк со шлицевой отверткой: приподнимите дверцу на краю колеса с помощью отвертки и подденьте ее вверх и на направляющую (рис. 7).

Шаг 8. Здесь регулировочный винт находится сверху направляющей (Рисунок 8). Если вам не нужно было уронить дверь, чтобы снять ее, вы обнаружите, что в большинстве случаев вам не нужно будет повторно регулировать высоту двери. Но, если требуется регулировка, поверните винт по часовой стрелке, чтобы поднять эту сторону двери. Подровняйте сетчатую дверь по отношению к косяку и убедитесь, что защелка правильно запирается на этой высоте. Если нет, сначала отрегулируйте защелку, прежде чем снова пытаться отрегулировать ролики (Рисунок 9).).
