Многим нравиться на своем приусадебном участке проводить ремонт своими руками. Чтобы поправить фундамент дома, залить дорожки, поставить изгородь на столбиках, необходим такой агрегат, как бетономешалка. Приобретать промышленную модель нет никакого смысла, потому что это выйдет очень дорого. В этом случае отличным решением будет изготовление бетономешалки своими руками, для которой не потребуются большие финансовые затраты. Так как же сделать бетономешалку самостоятельно? Благодаря представленному видео можно наглядно увидеть весь процесс такого изготовления.

Содержание

• 1 Для чего необходима бетономешалка?

• 2 Технология изготовления бетономешалки

• 3 Этапы изготовления бетономешалки своими руками

  • 3.1 Изготовление емкости

  • 3.2 Монтаж основания

  • 3.3 Монтаж двигателя

Для чего необходима бетономешалка?

Многие считают, что небольшое количество раствора можно легко перемешать с помощью лопаты. Однако, в результате этого получается смесь очень низкого качества. Дело в том, что мешать раствор в корыте лопатой очень тяжело. Такая физическая нагрузка не каждому под силу, поэтому легче установить бетономешалку, собранную своими руками из бочки. Кроме того, если замешивать большое количество смеси, то в итоге состав получится сухим. Раствор начинает терять влагу гораздо быстрее, чем его успевают размешивать до необходимой консистенции.

Бетон хорошего качества не получится и в том случае, если использовать дрель. При закреплении ее на кронштейне в смеси остаются комочки песка. Дрель не только должна крутиться, но и перемещаться вперед-назад и по кругу. Часто инструмент не выдерживает такого напряжения и ломается.

Чтобы понять принцип работы самодельной бетономешалки своими руками, которую изготавливают для небольшого объема работ, необходимо рассмотреть процесс размешивания раствора. Существует 3 способа:

• гравитационный метод;
• вибрационный метод;
• механический метод.

Гравитационный метод. В промышленности такой способ не применяют, потому что полученный цемент имеет низкое качество. В результате гравитационного перемешивания емкость переваливается, компоненты начинают «шлепаться» друг на друга и смешиваются в относительно однородную массу.

Вибрационный метод. Считается самым надежным способом производства бетона в промышленности. В зафиксированной бадье начинает движение вибромиксер, в результате чего получается высококачественный раствор.

Механический метод. Используется только вместе с гравитационным. При этом или миксер начинает вращаться в неподвижной бадье, или бадья с выступами внутри осуществляет вращение.

Технология изготовления бетономешалки

Существует большое количество самодельных агрегатов, которые приспосабливают для изготовления бетона. Самую простую конструкцию можно сделать из обыкновенного молочного бидона, большой кастрюли, старой выварки. Чертеж ее довольно прост, а технология изготовления еще проще:

• приваривают емкость к оси;
• в крышку просовывают палку, кусок трубы или резиновый жгут и очень сильно притягивают крышку к ручкам;
• для упрощения конструкции муфты не используют, а прорезают в станине дугообразные выемки и укладывают на них ось.

Чтобы сделать более практичный агрегат, необходимо использовать другие чертежи.

Этапы изготовления бетономешалки своими руками

Изготовление емкости

Перед тем как приступить к созданию бетономешалки своими руками, следует выбрать емкость. Лучше всего использовать для этого металлические бочки, которые могут вмещать не меньше 200 л. Именно такой объем считается оптимальным для того, чтобы замесить необходимое количество бетона за один раз. Баки из пластика лучше не использовать, так как долго они не прослужат.

Для изготовления бетономешалки потребуется бочка с крышкой и дном. Если емкость изначально не имеет крышки, то ее следует приварить, вырезав из листа металла. После этого ко дну и крышке бочки следует прикрепить фланцы с подшипниками. В боку вырезают люк, через который впоследствии будут засыпать компоненты раствора. Такое отверстие лучше всего проделывать поближе к тому торцу емкости, который в процессе работы бетономешалки будет находиться ниже. Вырезанная часть бочки будет использоваться как крышка для люка. Закрепляется она при помощи шарниров и какого-либо запорного устройства.

Чтобы раствор лучше перемешивался, на внутренние стенки бочки приваривают лопасти под углом 30 – 40 градусов. Угол наклона рассчитывается таким образом, чтобы в процессе перемешивания бетон смог «выталкиваться» наружу. Кроме того, такие лопасти можно закреплять не на стенках, а на самом вале устройства.

Если подходящую емкость найти не удается, то ее можно сделать своими руками. Для этого будут нужны следующие инструменты и материалы:

• листовой металл толщиной 1,5 – 2 мм;
• сварочный аппарат;
• вальцы;
• деревянная киянка или молоток.

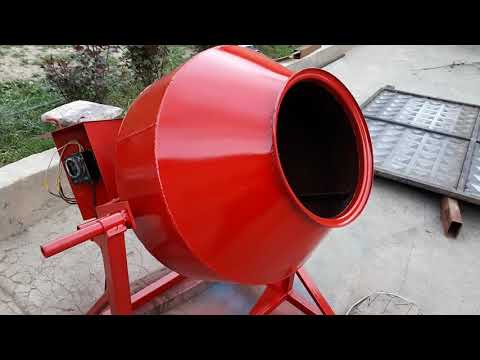

Перед тем как начать резать металл, следует подготовить чертежи с указанием необходимых размеров. Чтобы изготовить корпус бетономешалки, потребуется центральная круглая секция, дно емкости и два усеченных конуса, составляющие нижнюю и верхнюю часть конструкции. Детали, разрезанные по разметке, необходимо загнуть в кольца. Удобнее делать это при помощи вальцов. После подгонки всех деталей швы надежно сваривают.

Монтаж основания

Самодельная бетономешалка должна иметь надежное и устойчивое основание. В противном случае конструкция может перевернуться во время работы. Если не предполагается загружать в нее большое количество бетона, то остов лучше сделать из квадратного деревянного бруса, имеющего сечение 10х10 или 15х15 см. Чтобы основание конструкции не смогло пострадать от вибрации во время работы, то следует воспользоваться соединениями типа «в полдерева» или «в шип». После сборки необходимо все стыки хорошенько проклеить и стянуть саморезами.

Если требуется создать более надежный и долговечный агрегат, следует отдать предпочтение раме, которую сваривают из металлического уголка размером не меньше, чем 45х45 мм. Можно также использовать швеллер. Если нет газосварочного аппарата, то раму крепят при помощи заклепок или гаек с болтами.

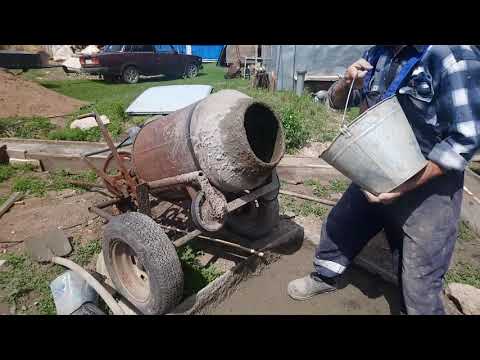

Если есть такое желание, то основание можно оснастить колесами. Для этого потребуется ось без подшипников и сами колеса. Такую бетономешалку легко переворачивать и перемещать. Собирая основание, необходимо обязательно предусмотреть ручки. С их помощью устройство можно передвигать.

В процессе сборки рамы обязательно предусматривают место для двигателя. Также необходим будет противовес, чтобы при выгрузке бетона конструкция не опрокинулась. Если планируется выгружать раствор лопатой, то в этом случае противовес будет не нужен. Все эти моменты должны быть предусмотрены во время создания чертежа.

Монтаж двигателя

Чтобы сделать бетономешалку более эффективной, необходим любой однофазный мотор, скорость вращения которого составляет не более 40 об/мин.

Многие мастера, создающие самодельную конструкцию, советуют использовать электродвигатели от старых стиральных машин, вышедших из строя, таких, как «Волна» или «Чайка». Такие моторы способны работать длительное время и не перегреваться. Выбирая двигатель, следует помнить, что оптимальная скорость вращения бадьи составляет 20 – 30 об/мин. Для этого используют различные редукторы. Однако оптимальным и простым вариантом является использование шкива и приводного ремня.

Вместо двигателя от стиральной машины, можно использовать мотор от мотоцикла или работающего на бензине мопеда. В этом случае бетономешалка не будет нуждаться в электропитании и ее можно использовать в любых условиях. Крепление двигателя осуществляется при помощи 4 болтов к кронштейну или на раму, которые привариваются к корпусу редуктора.

Однако самодельная бетономешалка способна работать и при помощи ручного управления. В этом случае ни электричество, ни бензин для нее не понадобятся. Такое простейшее устройство является мобильным, легким в сборке, а управлять им способен каждый. Единственным его недостатком считается присутствие помощника для замешивания раствора.

В завершение сквозь емкость конструкции продевают вал. Чтобы устройство было более устойчивым, его следует вкопать в землю под углом в 30 градусов.

Таким образом, чтобы сделать бетономешалку своими руками, никакие особые навыки не нужны. Более наглядно процесс изготовления можно увидеть на видео. Перед тем как начать собирать такое устройство, следует воспользоваться чертежами. Они помогут правильно и точно создать самодельную конструкцию без серьезных финансовых вложений.

• Автор: Максим Анатольевич Ермаков
• Распечатать

Оцените статью:

(1 голос, среднее: 1 из 5)

Поделитесь с друзьями!

71 фото идей постройки важного приспособления

  Школа рукоделия Хоббитания 🎨 |   Политика сайта |   Контакты

Автор: Школа рукоделия Хоббитания

Если у вас собственный дом или дача, значит вы часто сталкиваетесь с необходимостью проведения строительных работ тех или иных масштабов.

Никакое строительство не сможет обойтись без бетона – будь то беседка, ограда, терраса или дорожка.

Если вы запланировали несколько крупных построек, то можно оформить заказ на готовый заводской бетон – его доставят прямо на ваш участок. Бригада строителей обычно так и делает.

Но этот вариант имеет следующие минусы:

• высокая цена бетонной смеси;
• вам придется приобрести бетон объема бетономешалки, т.е. несколько кубов. Не каждая стройка требует такого количества бетона;
• плотная жилая застройка может не позволить проехать тяжелой технике.

Есть еще вариант – брать бетономешалку на прокат, но при частом использовании это выйдет дороже, чем приобрести ее в собственность.

Вследствие всего вышеперечисленного иметь собственную бетономешалку – лучший выход. Изготовить такой необходимый агрегат собственноручно вполне осуществимо.

Содержимое обзора:

Достоинства самодельной бетономешалки

Бетономешалка, сделанная своими руками имеет следующие плюсы:

• Она будет иметь нужную вам форму;
• Такой агрегат имеет низкую себестоимость, так как может быть сделан из материала, находящегося под руками;
• Самодельную бетономешалку легко обслуживать и ремонтировать;
• Ей можно гордиться перед соседями и знакомыми.

Перед изготовлением бетономешалки лучше на собственном опыте опробовать покупной вариант — предложите свою помощь соседям, имеющим промышленный экземпляр, или разово воспользуйтесь прокатом. Это поможет понять принцип ее действия и выбрать подходящие параметры.

Большой размер не означает лучший вариант. Такие агрегаты очень энергозатратны. Как маленькая емкость, так и крупная лимитирует количество бетона, получаемого за 1 цикл. Вследствие этого к выбору параметров бака следует подходить очень ответственно.

Общая технология создания бетономешалок

Чтобы сделать бетономешалку своими руками, вам потребуется крепкая ёмкость в форме цилиндра, прочная рамная конструкция, механизм переворачивания, чтобы выгружать готовый бетон, и редукторный двигатель.

Не пугайтесь такому количеству необходимых материалов – многие из них можно купить по низкой цене или отыскать в гараже.

Инструкция по изготовлению ручной бетономешалки

Вам потребуется:

• металлическая бочка, емкостью 100 – 200 л;
• стальной уголок или профиль для станины;
• два б/у подшипника;
• отрезок металлической трубы для оси и ручки.

Из инструментов понадобится болгарка и сварочный аппарат.

• Прорезаем в бочке отверстие в виде прямоугольника, образуя щель по стыку. Привариваем на внутренней поверхности порожек из уголка и прокладываем его резиной с целью герметизации.
• Крышка будет распахиваться наружу, поэтому необходимо установить прочные петли и надежный запор. Имеющуюся заливную дырку можно не заваривать, штатная крышка достаточно надежная.
• Внутри привариваем несколько лопастей из листовой стали толщиной 2-3 мм для перемешивания.
• В центре боковых частей привариваем подшипники, прикручиваем ступицы или просовываем стальную ось.
• Закрепляем бочку на станине, привариваем с одного конца ручку, наподобие колодезной. Бетономешалка готова!

Бетономешалка с электроприводом

Суть такой бетономешалки в стационарном баке и активных перемешивающих лопатках.

У подобного агрегата есть как плюсы, так и минусы.

Преимущество бетономешалки с электроприводом в том, что не требуется делать герметичное отверстие, как в ручной модификации.

Минус – это необходимость устройства сальников на оси привода.

Бак изготовлен из 200 л бочки, на которую наварены стенки. Верхняя часть забрана решёткой. Для основания используется профилированная труба. Бак крепится жёстко. Исходные компоненты раствора загружаются сверху, слив готового бетона происходит благодаря затвору с резиновой прокладкой.

Смесительный вал делается из автомобильного коленчатого аналога, лопатки – из уголков и приваренных к ним стальных листов, толщиной 3 мм. В точке выхода вала к редуктору располагается сальник.

Двигатель используется от подъёмного крана. Его мощность 5,5 кВт. Редуктор оттуда же. Мотор имеет 3 фазы и способность менять направление вращения.

Под работающую бетономешалку подставляется поддон, собирающий вытекающую в начале воду. Ее выливают назад в бетономешалку.

В заключении отметим, что созданная собственноручно бетономешалка лучше аналогов из Китая. Надеемся, что данная статья поможет вам сделать такую необходимую вещь самостоятельно.
