Саморезы: калькулятор веса, изготовление, виды

Скачать калькулятор саморезов онлайн и бесплатно получить код можно на этой странице

Можно без преувеличения сказать, что саморез считается одним из самых распространённых видов крепежа в настоящее время. Конечно, этот вид крепежа очень похожий на такое изделие, как шуруп. Без опыта можно вместо самореза (самонарезающего шурупа) купить простой шуруп. Нужно просто знать основные отличия. Саморезы всегда имеют нарезку по всей длине, шлиц у него практически всегда крестообразный, за редким исключением. Кроме того, шуруп и саморез отличаются по форме резьбы. У первого она с более высоким гребнем и более широким шагом. Кроме того, саморезы ввинчиваются без предварительного сверления отверстия, так как оканчиваются острием, которое заточено, как сверло.

Различие шурупов и саморезов

Если сравнивать изготовление шурупов и саморезов, нужно учесть, что шурупы могут иметь диаметр выше 12 мм. Изделие такого диаметра изготавливаются методом горячей штамповки. Диаметр самореза ограничивается диаметром 4,8 мм и изготавливают его только методом холодной штамповки.

Сначала проволока протягивается через волочильный станок для придания ей необходимых технических характеристик, путем перемешивания структурных волокон металла. Это позволяет лучше обрабатывать заготовку. Проволока протягивается через печь путем прохождения через несколько фильер.

Рабочая линия по изготовлению разных типов саморезов

Все дальнейшие операции по новой технологии выполняются на одном оборудовании с автоматическим переключением с одной операции на последующую. Это нарезка на заготовки необходимой длины, изготовление при помощи пресс-формы конца в виде сверла, головки, и крестообразного шлица, накатывания резьбы. Причем скорость изготовления этого крепежа с применением современных качественных станков составляет до 300 штук в одну минуту.

Болванки засыпаются в бункер, где они при помощи специальной технологии устанавливаются автоматически в ленту, шляпками задерживаясь в ленте. Они отправляются в отсек нарезания резьбы, где специальными плашками нарезается резьба с огромной скоростью.

Далее идет галтовка изделия, после которой партия отправляется на термообработку, то есть закалку, для того, что бы придать изделию необходимую твердость и прочность.

После этого, в соответствии с заказом, изделие покрывается составом или просто подвергается смазке. Это покрытие может быть произведено при помощи фосфатирования, оксидирования или оцинкованием. Оцинкование может быть как жёлтым, так и белым цинком.

Это не только защита от коррозии, но и придание поверхности дополнительной прочности. Саморезы могут изготавливаться из углеродистой стали, из нержавеющей стали, из латуни.

Основные виды самонарезающих шурупов

Самонарезающие шурупы различают по их применению, существуют:

• самонарезающие шурупы для работ с деревом;
• для крепления гипсокартона;
• для крепления листов из металла;
• самонарезающие шурупы для сэндвич – панелей;
• для оконных профилей;
• для монтажа металлочерепицы.

Отличие саморезов для дерева и пластика в том, что они имеют специальный шаг с большими промежутками. Такой шаг создан специально, что бы во время вкручивания частицы пластика и древесины не выкрашивались и соединение было более прочное.

Саморез для работ по дереву

Похожие по конструкции метизы подходят и для крепления гипсокартона к деревянным рейкам. Если используются метизы, изготовленные из латуни, нужно предварительно просверливать отверстия.

Для работ с металлическим листом выбираем метизы с резьбой, имеющей более частое расположение гребней. Изделие имеет фосфатное покрытие чёрного цвета. Естественно, лучше предварительно сверлить отверстие или брать с наконечниками не с заостренным концом, а в виде сверла. Шляпки, кроме обычных, могут быть и с пресс – шайбой, которые обеспечивают лучшее прижатие листов.

Для крепления сэндвич – панелей к металлическим конструкциям используются специальные саморезы. При их помощи эти панели крепятся к металлу, не нуждаясь в предварительном сверлении отверстий. В комплект к этим изделиям идут шайба и прокладка из резины.

Саморезы для крепления сэндвич – панелей к конструкциям

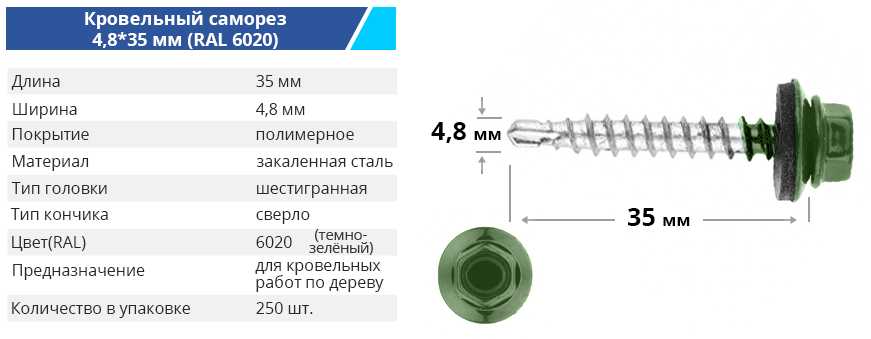

Кровельные метизы имеют головку в виде шестигранника, а конец выполнен в форме сверла. Поставляется, как и предыдущий вид, со стальной шайбой и прокладкой из резиновых материалов.

Самонарезающие шурупы кровельные с шайбой уплотнительной

Также отличаются самонарезающие шурупы и по виду шлица. Разнообразие шлицов можно посмотреть в таблице.

Виды шлицев на саморезах

По виду головок у этих изделий также есть различия Форма головки влияет на способ и технологию монтажа.

Шуруп самонарезающийся с потайной головкой

Головка может иметь такие основные формы:

• потайная головка, которая полностью утапливается в материале, например в дереве или в гипсокартоне;
• двойная потайная головка используется при работах, которые применяют большую нагрузку, особенно это касается работы ударной дрелью;
• полупотайная головка применяется в самонарезающих винтах при работах с металлом, в основном эти винты требуют предварительного сверления отверстий, может иметь как прямой, так и крестообразный шлиц;
• полукруглую головку имеет универсальный самонарезающий шуруп;

Нержавеющий самонарезающий шуруп с полукруглой головкой.

Какими нормативами руководствуются производители для изготовления метизов

Выпуск крепёжных метизов разного назначения должен производиться по единым нормам, будь то ГОСТ или норматив, созданный немецкими производителями, размеры, внешний вид, условия изготовления и технические характеристики по прочности должны быть едиными, а изделия взаимозаменяемыми.

Например, на винты самонарезающие с цилиндрической головкой, сферой с крестообразным шлицем принят ГОСТ Р ИСО 7049-2012, что соответствует международным нормативам: ISO 7049 и DIN 7981. В стандарте DIN 7981 существует различие, оно небольшое и касается высоты головки и максимально допустимому диаметру самореза.

ГОСТ Р ИСО 7049-2012, чертежи самореза

Также, согласно международным стандартам, по которым сейчас выпускается большинство продукции, крестообразный шлиц может быть Phillips или Pozidriv. Материал, из которого изготавливается данный крепёж – углеродистая или нержавеющая сталь, латунь.

При обозначении используют две буквы, из которых первая обозначает тип конца самореза, вторая тип шлица.

Если конец острый – он обозначается C, тупой плоский обозначается F, притупленный обозначается R. Шлиц Phillips обозначается буквой H, шлиц Pozidriv буквой Z.

Типы шлицов по международным стандартам

Например, шуруп самонарезающий ГОСТ ИСО 7049-2012 С-Н шуруп с острым концом и крестообразным шлицем системы Phillips.

ГОСТ 1144-80 разработан на производство шурупов этой категории, имеющих полукруглую головку, соответствует DIN 7981 и DIN96. Имеет 4 исполнения в зависимости от вида шлицов и вида резьбы. Cсоответствует ISO 7049.

Виды исполнений по ГОСТ 1144-80

ГОСТ 1145-80 разработан для самонарезающих шурупов с потайной головкой, соответствует DIN 7982 и DIN 97, а также ISO 7050

Исполнения шурупов согласно ГОСТ 1145-80Чертёж самонарезающего шурупа с головкой в виде усечённого конуса.

Если выпускается саморез с полупотайной головкой, он должен соответствовать ГОСТ Р ИСО 7051-93 и ГОСТ 11651-80 для саморезов с заостренным концом для металла и пластмассы.

ГОСТ 11651-80, исполнение саморезов

Он соответствует DIN 7982 и DIN 97, а также ISO 7051

Чертеж, который соответствует соответствует DIN 7982

Согласно пояснениям к чертежу по DIN,

f –высота купола, k –глубина зенковки,
y –длина острого кончика, m –размер привода, dk – диаметр головки.

Может быть изготовленный со шлицем типа Р или Z.

Требует в большинстве случаев предварительного засверливания отверстий.

Самонарезающий шуруп, имеющий шестигранную головку и наконечник в виде сверла для крепления материала к металлоконструкциям, изготавливается согласно DIN7504 Кс. К этой группе саморезов относят изделия с маркировкой после цифр: K, M, Form O, N-T, L , N-H, R, O-T.

Видь шурупа самонарезающего по DIN7504 Кс.

Если использовать саморез для работы с оконными профилями, используют саморезы , которые изготавливаются согласно этим нормативам, но в конце должна быть буква О (Form O) или R, что означает, что это саморез оконный. Конец у него в виде сверла, шлиц крестообразный.

Винты самонарезающие с полукруглой головкой для металла и пластмассы изготавливаются согласно ГОСТ 11621080 и выпускаются в двух исполнениях.

Исполнение 1

Винты самонарезающие, которые изготавливаются согласно ГОСТ 116210-80, исполнение 1

Исполнение 2

Тоже, исполнение 2

Саморезы для профиля изготавливаются согласно ТУ BY400024166. 013 -2008, ранее был ТУ 7811-7353 BY013, и применяются как соединительные детали для профилей из металла и гипсокартона.

Саморез КЛОП острый полуцилиндрическая головка

Иногда этот саморез называют «Клоп»

Если необходимо сверлить металл глубже, чем в первом варианте, используют саморез КЛОП Металл ТУ BY400024166.014 -2008 с наконечником в виде сверла. Также им пользуются для работ с деревянными деталями, пластиком и др.

Согласно ТУ BY400024166.010 -2008 производятся саморезы ГКЛ КР с большим шагом резьбы. Он имеет потайную головку и крестообразный шлиц. Используется чаще в быту для крепления листов гипсокартона к деревянным конструкциям.

Саморезы , которые изготавливаются согласно ТУ BY400024166.009 -2008 и имеют более частую резьбу и имеют при ставку П/Шиз –за использования пресс- шайбы. Они работают и с листовым металлом, оргалитом и похожими материалами. Не требует предварительного сверления отверстий. Его аналогом является саморез МЕТАЛЛ ПШ, изготовленный по ТУ BY400024166. 011 -2008 и ТУ 1640 -013-55798700-2006 острый.

Саморез с пресс-шайбой (П/Ш) с концом в виде сверла изготавливается согласно ТУ BY400024166.012 -2008.

Изготовители самонарезающих винтов

На сегодняшний день самыми крупными поставщиками метизов этого вида является республика Беларусь. Пять предприятий, с которыми заключены договора, находится в Минске, два в городе Могилёв. Есть поставки из Турции, но они не постоянные, есть два постоянных поставщика из Болгарии. Поставляются саморезы из Молдовы и Чехии, но меньше.

Очень большое количество заводов, поставляющих эту продукцию, находятся в Украине.

Крупным поставщиком, почти догоняющим поставки из метизных заводов России, является китайский производитель. С ним, в случае необходимости, лучше заключать договор напрямую, так можно получить действительно качественную продукцию. Посредники не заинтересованы, за редким исключением, продавать дорогую и качественную (сравнительно) продукцию.

Насчет российских метизных заводов, их по территории России достаточно много, более 25 предприятий. Много в Татарстане, на Волге, на Урале и в Сибири. Естественно, есть и предприятия, которые находятся ближе к крупным центрам. Это районы Московской области, Санкт – Петербург, Нижний Новгород.

Очень часто производитель он же является и оптовым поставщиком, закупая в соседних регионах ассортимент и комплектуя заказ.

Калькулятор массы и количества метизов

Главная » Вес крепежа » Вес болтов

Вес болтов гаек и шайб производится согласно ГОСТов

болты ГОСТ Р ИСО 4014-2013, ГОСТ Р ИСО 4017-2013

болты ГОСТ 7798-70, 7805-70, 5915-70

11371-78, 6402-70 со всеми изменениями ( Тексты ГОСТ ).

(о всех возможностях калькулятора смотрите видеоинструкцию внизу страницы)

1. Выбрать диаметр и длину болта, ввести необходимое количество штук.

2. Щелкните мышью на любом свободном месте страницы.

3. И увидите вес крепежа, который Вам необходим.

Внимание! Если калькулятор не работает

нажмите одновременно ctrl+F5

БОЛТ Диаметр (мм): Длина (мм):   56810121416182022242730364248 810121416182022252830323538404550556065707580859095100105110115120125130140150160170180190200220240260280300

ПОДБОР Количество  шт Вес 1500 шт компл. болтов + гаек кг Вес 1500 шт болтов кг Вес 1500 шт гаек кг Вес 1500 шт шайбы плоской кг Вес 1500 шт шайбы пружинной кг Вес 1500 шт шайбы увеличенной кг

Размер под ключ 24. Длина резьбы 38. Шаг резьбы 2.00.

Вес одного болта (в гр): 145.2 Вес одной гайки (в гр): 37. 61 Вес одного комплекта (в гр): 182.81 Вес одной шайбы (в гр.): 11.295 Вес одного гровера (в гр.): 6.084 Вес одной шайбы увеличенной (в гр.): 41.00

В данном калькуляторе возможно пересчитывать крепеж из килограммов в штуки.

Для этого введите вес крепежа в нужной Вам колонке.

(например: если Вам необходимо узнать сколько штук шайбы в 10кг, введите цифру 10

в колонке Вес …. шайбы плоской (в кг) и щелкните в любом свободном месте сайта).

Точно также можно рассчитать и другой крепеж представленый в данном калькуляторе,

Это болты гайки шайбы увеличенные…

ЦЕНЫ НА МЕТИЗЫ. ПРАЙС-ЛИСТ НА КРЕПЕЖ

Калькулятор веса стальной пластины

Создано Kenneth Alambra

Отзыв от Dominik Czernia, PhD и Jack Bowater

Последнее обновление: 20 ноября 2022 г.

Содержание:

• Что такое сталь?
• Стальные листы и некоторые виды их использования
• Насколько важно знать вес стальных листов?
• Как измерить вес стального листа?
• Как работает калькулятор стальных пластин?
• Хотите узнать больше?

Калькулятор веса стального листа поможет вам определить вес стального листа, независимо от его площади и толщины. Этот калькулятор является расширением нашего калькулятора веса стали, но фокусируется на стальных листах. Мы снабдили этот калькулятор тем же списком распространенных стальных сплавов , чтобы предоставить вам вес вашего стального листа.

В этом калькуляторе стального листа мы кратко опишем, что такое сталь, и как измерить вес стального листа, используя его плотность и объем. Вы также узнаете о некоторых вариантах использования стальных пластин. Так чего же ты ждешь? Давайте начнем!

🙋 Если вместо этого вам нужно знать вес других металлов, таких как алюминий или золото, у нас есть отдельный калькулятор веса алюминия и калькулятор веса золота, которые вы можете использовать соответственно, чтобы узнать больше о том, как их рассчитать.

Что такое сталь?

Сталь представляет собой металлический сплав, состоящий из железа и углерода . Наличие углерода делает сталь более прочной и устойчивой к разрушению. Чем больше углерода в стали, тем прочнее она становится.

Добавление других легирующих элементов в сталь может даже улучшить ее пластичность, твердость, долговечность, коррозионную стойкость и многое другое. Чтобы узнать больше об этом, посмотрите, что такое сталь? раздел нашего калькулятора веса стали.

Стальные пластины и некоторые виды их применения

Стальные пластины имеют множество применений, в первую очередь строительство и изготовление различных стальных изделий . Мы можем разрезать стальные пластины на различные формы, пробить их, просверлить в них отверстия и скрепить их болтами для подвижных соединений или полностью отказаться от сверления и сварить их вместе для фиксированного соединения.

Стальные листы используются в различных целях: в качестве косынок в фермах, в качестве фланцев и ребристых опор для стоек, а также при изготовлении сосудов под давлением, таких как лодки, корабли и даже военные транспортные средства.

Насколько важно знать вес стальных листов?

Как и другие сырьевые материалы, такие как гравий, песок и бетон, сталь также обычно стоит за единицу веса . Поскольку мы можем приобретать сталь различных типов, форм и размеров, установление цены на сталь за единицу веса проще и обеспечивает стабильные цены на рынке. Этот способ ценообразования является причиной, по которой мы рассчитываем вес стали в целом.

Определение общего веса покупаемой нами продукции, включая стальные листы, помогает нам правильно спланировать их транспортировку со склада поставщика на наш проект или производственную площадку. Помимо этих причин, знание веса стальных пластин, которые мы используем в наших проектах, также может помочь нам решить, сможем ли мы поднять конечный продукт, как тот, который мы проиллюстрировали в разделе примера расчета веса стали в этом тексте.

Как измерить вес стального листа?

Определить вес стальных листов очень просто. Во-первых, нам нужно знать плотность стального сплава , из которого сделана наша плита. В нашем калькуляторе веса стального листа у нас есть плотности наиболее распространенных стальных сплавов, найденных в поле Тип стали . В качестве справки, вот таблица плотности каждого стального сплава или типа стали в нашем калькуляторе стального листа:

После того, как мы определили плотность нашего стального листа, следующим шагом будет получение общего объема нашего стального листа . Мы можем сделать это разными способами, но проще всего получить площадь нашей пластины и умножить ее на толщину пластины. После получения объема нашей стальной пластины мы можем теперь умножить этот объем на плотность нашей стальной пластины, чтобы рассчитать ее вес, как показано ниже:

вес стальной пластины = объем стальной пластины × плотность

стальных листов одинаковых размеров, вы можете ввести количество стальных листов, которое у вас есть, в наш калькулятор веса стального листа, чтобы получить общий вес стального листа. Как насчет того, чтобы рассмотреть пример, чтобы лучше понять, как рассчитать вес стального листа?

Как работает калькулятор стальных пластин?

Для нашего примера определим вес стальных пластин, которые нам потребуются, например, для изготовления формы для бетонных блоков кубической формы. Для нашей формы нам нужно вырезать 5 квадратов , каждый со стороной 20 см из толщиной 1 см плиты из мягкой стали (7870 кг/м³) , как показано на рисунке ниже:

Для решения вес этих разрезанных стальных пластин, давайте сначала рассчитаем объем стальной пластины, перемножив ее размеры вместе. Поскольку мы уже знаем, что плотность мягкой стали составляет килограмма на кубический метр , давайте решим объем стального листа в кубических метра . 20-сантиметровая сторона равна 0,2 метра, а 1-сантиметровая толщина равна 0,01 метра. Итак, мы можем найти объем цельного квадратного листа:

объем стального листа = 0,2 м × 0,2 м × 0,01 м

объем стального листа = 0,0004 м³

3 9000 для решения веса , у нас есть:

вес стального листа = объем стального листа × плотность

вес стального листа = 0,0004 м³ × 7,870 кг/м³

вес стального листа = 3,148 кг тогда вес будет 3,148 кг * 5 = 15,74 кг . Это большой вес для всего лишь небольшого кусочка кубической формы!

🔎 Если вы просто хотите приобрести бетонные блоки у поставщика, вы можете использовать наш калькулятор бетонных блоков, чтобы определить, сколько бетонных блоков вам понадобится для вашего проекта.

Хотите узнать больше?

Если вы нашли наш калькулятор веса стального листа информативным, вам также может понравиться наш калькулятор веса металла. Там вы можете узнать больше о других металлах, о том, как рассчитать их вес, плотность, а также о некоторых областях их применения.

Kenneth Alambra

Тип стали

Форма пластины

Детали пластины

Длина (L)

Ширина (W)

00 20 Объем (t)

3

Количество пластин

Конечный результат

Общий вес

Посмотреть 46 похожих калькуляторов строительных материалов 🏗️

Алюминий ВесБалясины Нагрузка на балку… Еще 43

DELTA CALC® | EJOT COM

В качестве ценной помощи инженерам-конструкторам и разработчикам EJOT предлагает программу прогнозирования для предварительного расчета прямого крепления к термопластам. В зависимости от материала и размера направляющего отверстия параметры крепления DELTA PT 9С помощью этого инструмента можно рассчитать винт 0276 ® . Значительные эффекты экономии возможны, в частности, на этапе проектирования компонента.

Винт EJOT DELTA PT ® представляет собой крепёжный элемент большой мощности для надёжного и безотказного прямого крепления в термопласт (см. рис. I). Программа исследований, основанная на механических параметрах многих тысяч применений и испытательных сборок, доказала, что надежные расчеты нагрузки прижима также возможны для термопластичных материалов (сравните с VDI 2230). Исходя из этого, DELTA PT 9Разработана геометрия 0276® и соответствующая программа прогнозирования EJOT DELTA CALC ®.

На основе стандарта VDI 2230 сегодня доступно множество эффективных программ для расчета, но область их применения ограничена расчетом метрических резьбовых соединений в металлических материалах. Для расчета саморезов в пластмассах директивы VDI 2230 не полностью применимы. В частности, процесс формирования резьбы и специфические свойства термопластичного материала не учитывались. С разработкой DELTA CALC 9Программа прогнозирования 0276 ® лидер отрасли EJOT обратился к этой проблеме, чтобы предложить клиенту оптимальную помощь в проектировании. Результатом стал эффективный и точный инструмент расчета, который уже зарекомендовал себя во многих приложениях, а также постоянно совершенствуется и совершенствуется.

Краткие характеристики возможных применений программы прогнозирования EJOT DELTA CALC ® :

Расчет отверстия под бобышку

Для определения размеров отверстия бобышки в расчете DELTA CALC ® по умолчанию применяются рекомендации по проектированию EJOT DELTA PT ®. На практике эти характеристики часто различаются. Эффект этих вариаций можно смоделировать с помощью программы в реалистичных границах (см. изображение II). Благодаря встроенному банку данных материалов для расчета соединения доступен выбор из примерно 350 различных термопластов.

Конструкция, ориентированная на зажимную нагрузку

Зажимная нагрузка, фактический критерий качества резьбового соединения, является основным параметром для расчета с помощью DELTA CALC ® . Указав нагрузку на зажим и материал сопряжения и зажима, можно надежно рассчитать размер винта и требуемый момент затяжки, что необходимо для безопасного достижения указанной нагрузки на зажим надежным способом. Обратный расчет, который означает указание момента затяжки для определения нагрузки зажима, также возможен с помощью DELTA CALC 9.0276 ® .

Расчет оптимальных параметров сборки

DELTA CALC ® способен рассчитать (см. рис. III) различные виды отказов (например, зачистку, разрушение винта) и их возникновение (например, зажимную нагрузку при зачистке). Обладая этими знаниями, можно установить оптимальные параметры установки с помощью программы, чтобы свести к минимуму риск ошибок и гарантировать надежную сборку процесса.

Прогноз долгосрочной работы резьбового соединения

Зажимная нагрузка, создаваемая моментом затяжки, уменьшается из-за релаксации пластика в зависимости от времени и температуры. По показаниям времени и температуры с помощью DELTA CALC ® можно прогнозировать потерю зажимной нагрузки.

Эта и другие функции для предварительного расчета резьбовых соединений приводят к значительному сокращению времени разработки и, следовательно, к значительной экономии средств при проектировании компонентов. С помощью DELTA CALC ® эти потенциалы экономии можно распознать и использовать на ранних стадиях процесса. Предотвращается превышение размеров резьбового соединения, экономится материал и, следовательно, вес. Длительные и дорогостоящие испытания компонента сведены к минимуму.

Эта программа расчета теперь также доступна для клиентов в Интернете по адресу www.ejot.com в дополнение к другим услугам, таким как загрузка данных САПР и информации о продукте. После обязательной регистрации в разделе «CAD & more» инженеры-конструкторы и разработчики могут использовать так называемую «облегченную версию» DELTA CALC ® непосредственно в режиме онлайн.
