Масса саморезов — Справочник Массы

главная ⇒ строймат ⇒ метизы

Саморезом называют крепежный элемент для крепления различных материалов. Под типовым саморезом чаще всего понимают черный саморезу по дереву с диаметром d от 3.5 (мм) до 4 (мм) и длиной стержня от 35 (мм) до 70 (мм).

Типовой саморез по дереву d от 3.5 (мм) и длиной 45 (мм) весит 0.00219 (кг).
По металлу d от 3.5 (мм) и длиной 35 (мм) весит 0.00176 (кг).

Масса типовых саморезов по металлу:

  • Масса одного изделия: 3.5х19 – 0.00106 (кг), 3.5х25 – 0.00130 (кг), 3.5х35– 0.00168 (кг), 3.5х45 – 0.002179 (кг), 3.5х51 – 0.002404 (кг), 3.5х55 – 0.002525 (кг), 3.8х75 – 0.004115 (кг).

Масса типовых изделий по дереву:

  • Масса одного изделия: 3.5х16 – 0.00108 (кг), 3.5х19 – 0.00113 (кг), 3.8х64– 0.00375 (кг), 3.8х70 – 0.00473 (кг), 4.2х70 – 0.00422 (кг), 4.2х76 – 0.00479 (кг), 4.8х89 – 0.00763 (кг), 4.8х95 – 0.00858 (кг).

Масса типовых саморезов с прессшайбой:

  • Масса одного изделия: 4. 2х13 – 0.0014 (кг), 4.2х16 – 0.0016 (кг), 4.2х19– 0.00184 (кг), 4.2х25 – 0.00223 (кг), 4.2х32 – 0.00249 (кг), 4.2х38 – 0.00260 (кг), 4.2х41 – 0.00325 (кг), 4.2х50 – 0.00422 (кг).

Масса типовых кровельных саморезов:

  • Масса одного кровельного самореза: 4.8х29 – 0.005 (кг), 4.8х35 – 0.005348 (кг), 4.8х60– 0.008065 (кг), 4.8х70 – 0.009091 (кг), 4.8х80 – 0.01 (кг), 6.3х90 – 0.01667 (кг), 6.3х127 – 0.02041 (кг).

Важно: приведенная информация является справочной и рассчитана на основе стали марок с 1008 — 1022. Реальный вес у разных производителей может отличаться от справочных не более чем на 10% в одну либо другую сторону.

Общая масса основных видов саморезов
Чертеж Чертеж и параметры типовой моделиd 4.0 мм (кг) Предел массы 1000 саморезов с условным диаметром 4.0 (мм) в (кг)d 4.2 мм (кг) Предел массы 1000 саморезов с условным диаметром 4. 2 (мм) в (кг)d 4.8 мм (кг) Предел массы 1000 саморезов с условным диаметром 4.8 (мм) в (кг)
По металлу (сверло)
(перейти)		—от 1.85 (кг) до 5.7 (кг)—
По дереву
(перейти)		от 0.82 (кг) до 3.13 (кг)——
С прессшайбой (острые)
(перейти)		—от 1.84 (кг) до 5.2 (кг)—
Кровельные
(перейти)		——от 5.14 (кг) до 10.0 (кг)
Универсальные
(перейти)		от 0.82 (кг) до 4.03 (кг)——
Масса саморезов по металлу с острым концом d 4.2 (мм)
l (мм) Длина самореза в (мм)1000 шт (кг) Масса 1000 саморезов в (кг)1 шт (кг) Масса 1 самореза в (кг)
13 (мм)1. 660.00166
14 (мм)1.730.00173
16 (мм)1.890.00189
19 (мм)2.040.00204
25 (мм)2.450.00245
32 (мм)2.870.00287
38 (мм)3.220.00322
41 (мм)3.60.0036
51 (мм)3.870.00387
57 (мм)4.50.0045
64 (мм)4.690.00469
76 (мм)5.160.00516
Масса саморезов по металлу со сверлом d 4.2 (мм)
l (мм) Длина самореза в (мм)1000 шт (кг) Масса 1000 саморезов в (кг)1 шт (кг) Масса 1 самореза в (кг)
13 (мм)1. 850.00185
14 (мм)1.870.00187
16 (мм)2.050.00205
19 (мм)2.260.00226
25 (мм)2.610.00261
32 (мм)3.050.00305
38 (мм)3.20.0032
41 (мм)3.710.00371
51 (мм)4.10.0041
57 (мм)4.640.00464
64 (мм)5.20.0052
76 (мм)5.70.0057
Масса саморезов по дереву для крепления ГКЛ
l (мм) Длина самореза в (мм)d 3. 5 мм (кг) Масса 1000 саморезов с условным диаметром 3.5 (мм) в (кг)d 3.9 мм (кг) Масса 1000 саморезов с условным диаметром 3.9 (мм) в (кг)d 4.2 мм (кг) Масса 1000 саморезов с условным диаметром 4.2 (мм) в (кг)d 4.8 мм (кг) Масса 1000 саморезов с условным диаметром 4.8 (мм) в (кг)
16 (мм)1.05———
19 (мм)1.15———
25 (мм)1.35———
32 (мм)1.63———
35 (мм)1.76———
41 (мм)2.03———
45 (мм)2.19———
51 (мм)2. 44———
55 (мм)2.7———
64 (мм)—3.193.68—
70 (мм)—3.964.15—
76 (мм)——4.93—
89 (мм)——5.77.5
95 (мм)———8.43
102 (мм)———9.17
110 (мм)———9.76
115 (мм)———10.25
127 (мм)———11.46
152 (мм)———13. 73
Масса кровельных саморезов к дереву d 4.8 (мм)
l (мм) Длина самореза в (мм)1000 шт (кг) Масса 1000 саморезов в (кг)1 шт (кг) Масса 1 самореза в (кг)
16 (мм)5.140.00514
19 (мм)5.190.00519
29 (мм)5.230.00523
35 (мм)5.790.00579
38 (мм)60.006
51 (мм)7.070.00707
60 (мм)80.008
64 (мм)8.670.00867
70 (мм)90.009
76 (мм)9.50. 0095
80 (мм)100.010
Вес 1000 кровельных саморезов к металлу
l (мм) Длина саморезаd 5.5 мм (кг) Масса 1000 саморезов с условным диаметром 5.5 (мм) в (кг)d 6.3 мм (кг) Масса 1000 саморезов с условным диаметром 6.3 (мм) в (кг)
195,67.42
256.338.4
327.559.5
387.8410.4
519.4512.6
6010.1514
6410.7115.3
7012.0516.18
7612.2716. 87
8012.317.3
90—2.2
10013.6321.43
130—24.5
150—30

Сколько саморезов в 1 кг

Саморез в современном ремонте является одним из самых распространенных крепежных элементов. В небольших объемах эти метизы приобретают в упаковках, на которых обычно указывается количество. Если саморезы покупают на целый дом, то чаще их рассчитывают по весу. Такой подход обеспечивает только приблизительную точность, но при этом поставка обходится дешевле.

 Чем саморезы отличаются от шурупов?

Слово «саморез» является разговорным обозначением самонарезающего шурупа. При этом шурупом обычно называют стержень с резьбой и головкой со шлицем, для установки которого требуется дополнительное высверливание отверстия. Саморезом же стали называть метиз, который можно закрутить в материал без использования дрели.

В современном строительстве и ремонте шурупы применяют значительно реже, так как саморезы в работе удобнее, к тому же для их производства используют более прочную сталь. Шуруп универсальный все еще находит себе применение при производстве мебели.

Стандарты

Если в случае с гвоздями для определения количества метизов в 1 кг можно ориентироваться на ГОСТ (подробнее в отдельной статье), то для многих саморезов, которые используют в современном строительстве, отечественные стандарты отсутствуют. Они производятся за пределами нашей страны по нормативным документам DIN или ISO.

Основными документами в этой области являются ГОСТ 1145-80 «Шурупы с потайной головкой. Конструкция и размеры», который в большей степени относится к обычным шурупам, и ГОСТ 10618-80 «Винты самонарезающие для металла и пластмассы. Общие технические условия». В последнем документе отсутствует раздел «теоретическая масса». По этой причине при расчете количества саморезов в 1 кг следует ориентироваться на зарубежные стандарты или данные от производителя. В этой статье мы собрали приблизительные данные по наиболее распространенным метизам.

Виды саморезов

Шурупы самонарезающие делятся на виды в зависимости от длины стержня, конструкции головки, резьбы и материала. Все это влияет на вес и порождает огромное количество вариантов изделий. В рамках одной статьи проблематично перечислить все, поэтому остановимся только на наиболее распространенных. Вес отсутствующих метизов всегда можно найти по номеру стандарта ГОСТ, DIN или ISO.

Назначение

  • Для дерева
  • Для металла
  • Для бетона
  • Универсальные
  • Кровельные саморезы
  • Оконные саморезы
  • Саморезы для сэндвич-панелей

Цвета

  • Черные (фосфатированные) – этот вариант покрытия хорошо поддается окрашиванию.
  • Желтые (анодированные) – используется в декоративных целях.
  • Белые (оцинкованное)
  • Нержавеющая сталь

Наконечник

  • Без сверла
  • С маленьким сверлом — для вкручивания в деревянную основу.
  • С большим сверлом — для вкручивания самореза в металлические листы толщиной до 2 – 5 мм.

Головки

  • Потайные используются в случаях, где нужно обеспечить плотное сцепление деталей без выступающих элементов. Делятся на потайную с насечками, рожковую и коническую.
  • Полупотайная – по применению схожа с потайной.
  • Петлевая используется в качестве крепления для подвесных конструкций.
  • Галетная (малая и большая) используется для крепления металлических листов вместе с шайбой.
  • Полусферические бывают обычные и с пресс-шайбой
  • Полуцилиндрические используется для соединения металлических профилей.
  • Шестигранная бывает обычной, с пресс-шайбой, с шайбой EPDM. Эта разновидность головок используется на метизах больших размеров для передачи большего крутящего момента. Гайки с прокладками EPDM требуются для повышения гидроизоляционных свойств.

Шлицы



  • Крестообразные – наиболее распространенные разновидности Phillips и Pozidrive. Угол при вершине у первого составляет 55 градусов, у второго – 50, поэтому для нормального закручивания необходим отдельный набор бит или отверток под каждый шлиц.
  • Шестигранники – закручиваются шестигранной отверткой или ключом.
  • Комбинированные подходят для бит нескольких типов.

Резьба

  • Двухзаходная – нарезано больше одного витка
  • Однозаходная — нарезана в виде одного витка

Определение количества саморезов по весу

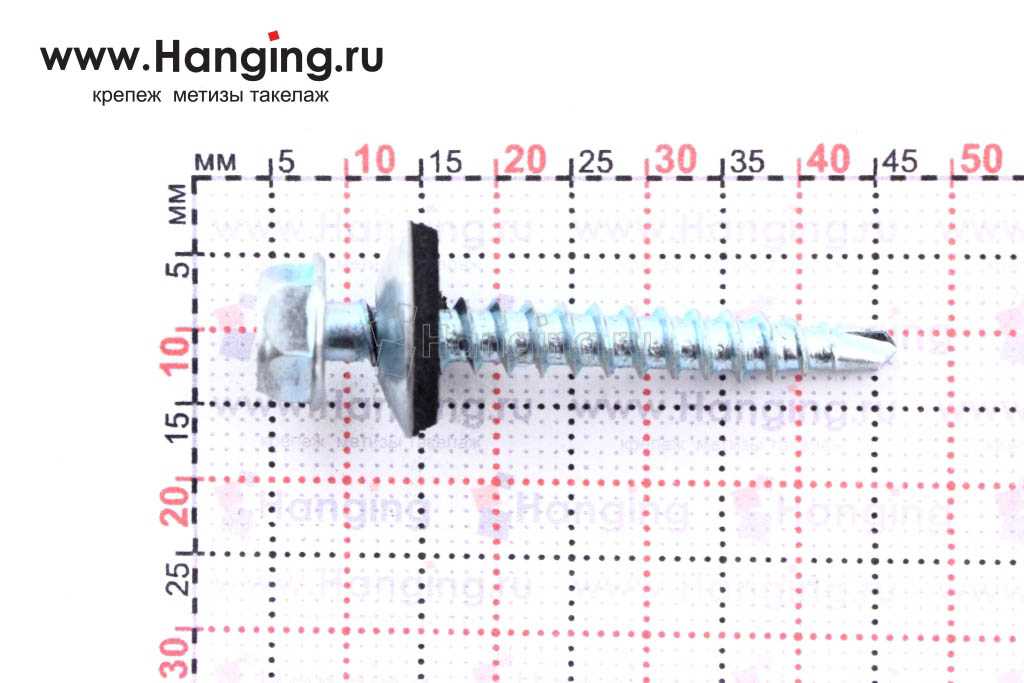

Кровельные саморезы

Используются для крепления металлочерепицы или профлиста, имеют головку с EPDM шайбой. Самонарезающий шуруп обычно снабжен шайбой с резиновой прокладкой, которая снижает риск протекания воды в подкровельное пространство. Обычно выпускаются с окрашенной головкой. Головка окрашена в цвета из каталога RAL, чтобы можно было подобрать к цвету черепицы.

Кровельные шурупы могут иметь разные головки, но наиболее распространенной разновидностью является метиз с шестигранной шляпкой.

Кровельные саморезы бывают по металлу, дереву и универсальные.

Теоретическая масса кровельных саморезов по металлу

  Размер       Вес 1000 шт.
4,8х162,58
4,8х192,94
4,8х253,45
4,8х295,23
4,8х324,06
4,8х355,77
4,8х386,00
4,8х507,07
4,8х608,00
4,8х658,54
4,8х709,00
4,8х8010,00
5,5х195,60
5,5х256,33
5,5х327,55
5,5х387,84
5,5х519,45
5,5х7612,27
6,3х197,42
6,3х258,40
6,3х329,50
6,3х3810,40
6,3х5112,60
6,3х6014,00
6,3х7015,75
6,3х8017,30
6,3х9020,20
6,3х10024
6,3х13040
6,3х15045



Теоретическая масса кровельных саморезов по дереву

   Размер      Вес 1000 шт.
4,8х295,23
4,8х355,87
4,8х386,00
4,8х507,07
4,8х608.00
4,8х658,54
4,8х709,00
4,8х8010,00



Теоретическая масса универсальных кровельных саморезов

     Размер    Вес 1000 шт.
4,8х162,58
4,8х192,94
4,8х253,45
4,8х295,23
4,8х324,06
4,8х355,77
4,8х386,00
4,8х507,07
4,8х608,00
4,8х658,54
4,8х709,00
4,8х8010,00
5,5х195,60
5,5х256,33
5,5х327,55
5,5х387,84
5,5х519,45
5,5х7612,27
6,3х197,42
6,3х258,40
6,3х329,50
6,3х3810,40
6,3х5112,60
6,3х6014,00
6,3х7015,75
6,3х8017,30
6,3х9020,20
6,3х10024
6,3х13040
6,3х15045

Чтобы из веса 1000 штук получить количество в одном кг, надо 1000 разделить на значения второго столбца.

Количество кровельных саморезов в 1 кг

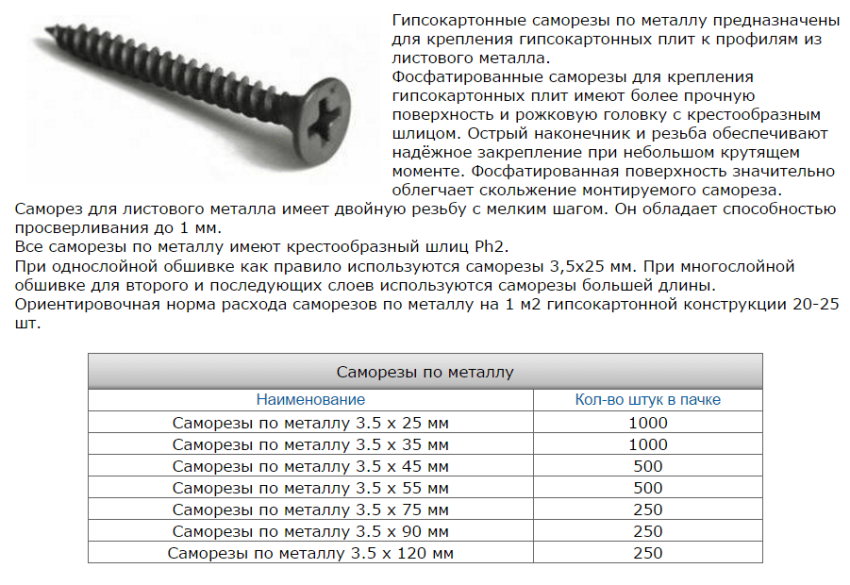

Саморезы для гипсокартона

В зависимости от материала каркаса для крепления ГКЛ можно использовать саморезы по металлу или по дереву. Первые используют при закреплении листов на профиле, вторые – к обрешетке из деревянных брусков. Также часто применяют метизы с рожковой потайной головку, чтобы не зенковать отверстия под шляпку.



Черный саморез по дереву отличается от метиза по металлу более редким шагом резьбы.

В большинстве случаев для крепления гипсокартона используют черные фосфатированные метизы из углеродистой стали. Реже применяют «желтые» (анодированные) или «белые» (оцинкованные) метизы.



Теоретическая масса фосфатированных саморезов по дереву и количество в 1 кг

Теоретическая масса фосфатированных саморезов по металлу и количество в 1 кг

Желтые саморезы по дереву

Этот саморез применяется для деревянных изделий, с их помощью крепят петли к дверям, замки, ручки и др. Также они могут использоваться для монтажа гипсокартона. Желтый цвет метизу придает создание оксидной пленки, который защищает материал от коррозии.

Теоретическая масса желтых саморезов по дереву и количество в 1 кг

Для крепления ГВЛ (гипсоволокнистого листа) чаще используют черные саморезы с двухзаходной резьбой.

Теоретическая масса саморезов с двухзаходной резьбой и количество в 1 кг

Саморезы по металлу с пресс-шайбой

Этот вариант метизов выделяется особым видом шляпки. Пресс-шайба – это вариант головки с большой площадью прижатия. Благодаря этой особенности саморез используют для сборки металлических каркасов и для крепления листовых материалов. Метизы с пресс-шайбой используют для создания обрешетки под гипсокартон, для элементов внутри вентилируемого фасада, для монтажа вентиляционных систем, заборов и др.



Саморезы с пресс-шайбой имеют двухзаходную резьбу, различаются варианты со сверлом и без него. Первый можно закрутить в металл до 2 мм без предварительного высверливания отверстия.



 Вариант самореза с пресс-шайбой со сверлом

Теоретическая масса саморезов с пресс-шайбой без сверла и количество в 1 кг



Теоретическая масса саморезов с пресс-шайбой со сверлом и количество в 1 кг

Для крепления окрашенных металлических изделий применяют метизы с цветной шляпкой. Их вес тоже может отличаться от стандартных.

Теоретическая масса саморезов с окрашенной пресс-шайбой без сверла и количество в 1 кг

Теоретическая масса саморезов с окрашенной пресс-шайбой со сверлом и количество в 1 кг

Саморезы для многослойных фасадных панелей (сэндвич-панелей)

Состоят из длинного стержня (75 – 280 мм) с двухзаходной резьбой, наконечник обычно выполняется в виде сверла. Для защиты от ржавчины метизы имеют покрытие из цинка. В комплекте с саморезом для сэндвич-панелей идет шайба с гидроизоляционной прокладкой.

Теоретическая масса саморезов для сэндвич-панелей и количество в 1 кг

Саморезы малой длины

Такие метизы среди мастеров получили название «клопы» или «семечки». Их длина обычно не превышает 9,5 – 11 мм. Такие саморезы применяют для соединения металлических элементов, при сборке мебели и др. Головка «клопов» имеет полуцилиндрическую форму, с обратной стороны присутствуют насечки, которые улучшают сцепление с основанием.

Саморезы малой длины бывают черными (фосфатированными) и белыми (оцинкованными), различаются метизы со сверлом и без него.

Оконные саморезы

Предназначены для сборки и установки оконных блоков. Метизы имеют оцинкованное покрытие и потайную головку. Стержень 13 – 38 мм оснащается стальным буром.



Саморезы TEK®

Саморезы
HVAC
Кровля / навесы / амбары
Солнечные панели

Саморезы TEK®

All Points Fasteners предлагает широкий выбор винтов типа TEK®. Эти винты являются самонарезающими и самосверлящими, что означает, что они оснащены наконечником сверла с небольшой резьбой, поэтому предварительное сверление не требуется. Они обычно используются в качестве воздуховодов HVAC, солнечных панелей, электрических, а также металлических кровельных винтов для соединений металл-металл. Винты Tek® изменили стандарты стоимости винтов. Они выглядят такими обычными, но их так удобно иметь на рабочем месте.

АРТИКУЛ № РАЗМЕР НАСТРОЙКА КОРОБКА КОЛИЧЕСТВО ЧАСТЬ № РАЗМЕР НАСТРОЙКА КОРОБКА КОЛИЧЕСТВО
ГОЛОВКА ШЕСТИГРАННОЙ ШАЙБЫ 1/4″, БЕЗ ПРОРЕЗИ
1500002 #6 x 3/8″ #2 25 000 1500009 #8 x 3/4″ #2 14 000
1500003 #6 x 1/2″ #2 20 000 1500010 #8 x 1″ #2 10 000
1500004 #6 x 3/4″ #2 16 000 1500012 #8 x 1-1/4″ #2 7000
1500004А #6 x 1″ #2 10 000 1500014 #8 x 1-1/2″ #2 5000
1500006 #8 x 1/2″ #2 20 000 1500016 #8 x 2″ #2 4000
1500008 #8 x 5/8″ #2 16 000
ГОЛОВКА ШЕСТИГРАННОЙ ШАЙБЫ 5/16″, БЕЗ ПРОРЕЗИ
1500018 #10 x 1/2″ #3 10 000 1500029 #12 x 1-1/2″ #3 3000
1500019 #10 x 5/8″ #3 10 000 1500030 #12 x 2″ #3 2000
1500020 #10 x 3/4″ #3 10 000 1500031 #12 x 2-1/2″ #3 1 500
1500021 #10 x 1″ #3 8000 1500032 #12 x 3″ #3 1 200
1500022 #10 x 1-1/4″ #3 6000 1500033 #12 x 4″ #3 1000
1500023 #10 x 1-1/2″ #3 4000
1500024 #10 x 2″ #3 3000
1500025 #10 x 2-1/2″ #3 2000
1500026 #10 x 3″ #3 1 500
1500027 #12 x 3/4″ #3 8000
1500028 #12 x 1″ #3 6000
1500028 #12 x 1-1/4″ #3 4000
3/8″ ШЕСТИГРАННАЯ ШАЙБА БЕЗ ПРОРЕЗИ
1500040 #14 x 3/4″ #3 5000 1500046 #14 x 3″ #3 1000
1500041 #14 x 1″ #3 4000 1500047 #14 x 3-1/2″ #3 1000
1500042 #14 x 1-1/4″ #3 3000 1500048 #14 x 4″ #3 1000
1500043 #14 x 1-1/2″ #3 2 500 1500049 #14 x 4-1/2″ #3 1000
1500044 #14 x 2″ #3 2000 1500050 #14 x 5″ #3 500
1500045 #14 x 2-1/2″ #3 1 500 1500051 #14 x 6″ #3 500
Деталь № Размер Количество ящиков Деталь № Размер Количество ящиков
1201ХХГ #12 x 1-5/8″ 1000 1206HHG #12 x 4-1/2″ 1000
1202ХХГ #12 x 2-1/4″ 1000 1207HHG #12 x 5″ 1000
1203HHG #12 x 2-7/8″ 1000 1208ХХГ #12 x 6″ 1000
1204HHG #12 x 3-1/4″ 1000 1209ХХГ #12 x 7″ 500
1205HHG #12 x 3-3/4″ 1000 1210HHG #12 x 8″ 500
АРТИКУЛ № РАЗМЕР БАЛЛОВ КОРОБКА КОЛИЧЕСТВО фунтов. МОЩНОСТЬ СВЕРЛА (ДЮЙМЫ) СКОРОСТЬ СВЕРЛЕНИЯ ПРИМЕНЕНИЕ МАТЕРИАЛА
144101 № 12-24 x 7/8″ 4 4000 36 .125-.250 1500 об/мин Прикрепляет металл к металлу
АРТИКУЛ № РАЗМЕР БАЛЛОВ КОРОБКА КОЛИЧЕСТВО фунтов. МОЩНОСТЬ СВЕРЛА (ДЮЙМЫ) СКОРОСТЬ СВЕРЛЕНИЯ ПРИМЕНЕНИЕ МАТЕРИАЛА
144102 #14 x 7″ 4 400 70 .125-.250 1500 об/мин Прикрепляет металл к металлу
144103 #14 x 8″ 4 300 80 .125-.250 1500 об/мин Прикрепляет металл к металлу
АРТИКУЛ № РАЗМЕР ТОЧКА КОРОБКА КОЛИЧЕСТВО фунтов. МОЩНОСТЬ СВЕРЛА (ДЮЙМЫ) СКОРОСТЬ СВЕРЛЕНИЯ ПРИМЕНЕНИЕ МАТЕРИАЛА
155001 #12-24 x 1-1/4″ 5 3 500 39 .125-.500 1500 об/мин Прикрепляет металл к металлу
155002 #12-24 x 1-1/2″ 5 2 500 33 .125-.500 1500 об/мин Прикрепляет металл к металлу
155003 #12-24 x 2″ 5 2000 33 .125-.500 1500 об/мин Прикрепляет металл к металлу
155004 #12-24 x 3″ 5 1000 23 .125-.500 1500 об/мин Прикрепляет металл к металлу

Технические характеристики винтов TEK®

Термин «винт TEK» стал эпонимом, являющимся собственностью компании. Именно тогда название бренда становится общим термином для продукта. Другие проприетарные эпонимы, с которыми вы, вероятно, знакомы, — это Kleenex, Clorox и Xerox.

Винты TEK® доступны с различной длиной стержня и диаметром. Диаметр обозначается числовым размером от № 6 до № 14, где № 6 — самый тонкий, а № 14 — самый толстый. Чаще всего используются винты TEK® #8 и #10.

Размер наконечника имеет значение от 1 до 5, которое указывает толщину листового металла, в который может проникнуть шуруп — 1 представляет самый тонкий металл, а 5 — самый толстый. Наиболее распространенным наконечником для винтов TEK® является TEK® 3. Винты TEK® 4 и 5 очень популярны для любых проектов, в которых используются более толстые металлы.

Шурупы TEK® 1 предназначены для кровельных работ с соединением металла и дерева. Эти винты включают в себя очень маленькое сверло, что означает, что они делают отверстие с диаметром, который значительно меньше, чем у внешней резьбы на остальной части винта. С меньшим отверстием нити могут врезаться в материал для надежной фиксации.

Винты TEK® также различаются по типу головки. Существует два распространенных типа головок винтов TEK®:

  • Головка с шестигранной шайбой: Со встроенной шайбой для лучшего распределения веса и нагрузки по большой площади. Этот стиль идеально подходит для кровельных проектов и других тяжелых условий эксплуатации.
  • Модифицированная ферма:  Имеет куполообразную головку увеличенного размера и фланец для создания большей площади под головкой для увеличения опорной поверхности.

Помимо этого, все другие типы головок на самонарезающих винтах обычно имеют привод Phillips, который помогает закручивать винт прямо. Квадратный хвостовик становится все более и более желанным, так как бита с меньшей вероятностью проскальзывает во время движения. Винты TEK® с полукруглой головкой Phillips идеально подходят для легких условий эксплуатации.

Другим распространенным типом винтов является винт с плоской головкой, который используется, когда вам нужна ровная поверхность. Шурупы Reamer TEK® — самонарезающие шурупы с крылышками — идеально подходят для соединения дерева с металлом.

Нас часто спрашивают о саморезах из нержавеющей стали. Они доступны, но наконечники не подходят для сверления нержавеющей стали. Для работы с нержавеющей сталью мы предлагаем биметаллические винты TEK®, в которых корпус винта выполнен из нержавеющей стали, а наконечник выполнен из углеродистой стали, что позволяет винту легко ввинчиваться в нержавеющую сталь.

В случае с винтами TEK® с шестигранной головкой посмотрите наше видео, которое поможет вам понять, как определить размер винтов на основе размера шестигранной головки, а также другую дополнительную информацию.

Вам также следует ознакомиться с приведенными ниже таблицами характеристик самонарезающих винтов TEK® для получения дополнительной информации, которая поможет вам выбрать лучший винт для вашего следующего проекта.

Приведенные выше значения являются средними значениями, полученными в лабораторных условиях и не подразумевают гарантии. Для целей проектирования к этим значениям следует применять соответствующие коэффициенты запаса прочности.

Следует использовать как минимум 3 фактора безопасности. Позвольте, по крайней мере, трем полным виткам выходить за пределы материала.

Расстояние от центра винта до конца или края металлического элемента должно быть не менее трехкратного диаметра винта.

Стальные элементы должны соответствовать разделу 2230, A3 свода правил. 25ga, 20ga, 18ga-Astm A 653 Grade 33 S.Q. с минимальным пределом текучести 33 000 фунтов на квадратный дюйм. 16ga, 14ga, 12ga-Astm A 653 Grade 50 S.Q. с минимальным пределом текучести 50 000 фунтов на квадратный дюйм.

Часто задаваемые вопросы по винтам TEK®

Если вы впервые используете винты TEK®, у вас, вероятно, возникнут вопросы.

Что такое винт TEK®?

Шурупы типа TEK® — популярный тип шурупов со сверлом на концах, что позволяет им самосверлиться. Инновационная конструкция наконечника позволяет выполнять сверление без создания пилотного отверстия перед креплением.

Для чего нужны винты типа TEK®?

Шурупы TEK® используются для сверления различных материалов, таких как металлические листы, алюминий, нержавеющая сталь, дерево и древесина. Они широко используются в электротехнике, изоляции, кровле, строительстве, облицовке и системах отопления, вентиляции и кондиционирования воздуха.

Нужна ли вам дрель для винтов типа TEK®?

Самым большим преимуществом винтов типа TEK® является то, что вам не нужно сверлить направляющие отверстия перед их использованием. Многие подрядчики используют ударные дрели для удобства и скорости, однако производители шурупов НЕ рекомендуют это, поскольку винты не предназначены для удержания силы ударных дрелей. Если вы не используете дрель, обязательно вбивайте ее в материалы как можно медленнее для правильного выравнивания.

Преимущества винтов TEK®

Винты Tek®, также называемые саморезы или самонарезающие винты, – это винты с очень маленькой резьбой на конце, называемой сверлом. Наконечник сверла создает небольшое отверстие путем нарезания резьбы перед тем, как ввернуть его. Эти винты очень популярны, поскольку предлагают множество преимуществ, таких как:

  • Экономия времени: шаги, необходимые для завершения проектов.
  • Долговечность:  Эти винты рассчитаны на экстремальные условия и все виды использования.
  • Коррозионная стойкость: винты TEK® изготовлены из коррозионно-стойких материалов, таких как нержавеющая сталь.
  • Простая очистка:  Не будет стружки от предварительного сверления, и вам придется меньше очищать.
  • Универсальность:  Благодаря широкому выбору типов и размеров эти винты хорошо подходят практически для любого проекта.
  • Без сверления направляющего отверстия:  Сверло обеспечивает начальную точку для сверления винта, устраняя необходимость предварительного сверления или ожидания, пока резьба не зацепится.
  • Отсутствие коррозии: Винты Tek® изготовлены из нержавеющей стали и других материалов, не подверженных коррозии.
  • Стабильная производительность:  Вы всегда можете рассчитывать на одинаковую высокую производительность.

Винты Tek® предназначены только для соединения металла с металлом, за исключением винта ReamerTek®, который предназначен исключительно для соединения дерева с металлом.

Как использовать винты TEK®

Для заворачивания винтов TEK® можно использовать дрель или электрическую отвертку. Для дополнительной уверенности в том, что винт войдет прямо, вы можете сделать направляющее отверстие. При создании пилотного отверстия убедитесь, что оно немного меньше, чем размер винта TEK®. Если отверстие такого же размера или больше, канавки винта не зацепятся и не обеспечат надежное крепление.

Одним из преимуществ саморезов TEK® является то, что для их использования не нужно сверлить направляющее отверстие, поэтому многие люди предпочитают этого не делать. Если вы не используете направляющее отверстие, ввинчивайте винт TEK® медленно, чтобы убедиться, что он входит прямо. После того, как он вставлен, затяните его плотно, но без чрезмерного усилия. Чрезмерная затяжка может привести к оголению головки, что затруднит извлечение винта в будущем.

Независимо от того, используете ли вы пилотное отверстие, вы должны убедиться, что толщина металла детали, в которой вы сверлите, меньше, чем длина сверла на вашем шурупе. Винт сломается, если его резьба соприкоснется с поверхностью металла до того, как наконечник просверлит отверстие, так как это приведет к тому, что наконечник и головка винта будут двигаться с разной скоростью и возникнет напряжение в середине.

Самосверлящие винты TEK®

Лучшее самосверлящее крепление для всех точек (тип TEK ® Винт)

Самонарезающие винты TEK® можно использовать для любых работ, требующих использования многочисленных возможностей винтов. Подрядчики используют шурупы TEK® для привинчивания металла к металлу, а иногда и дерева к металлу. Они распространены в электротехнической промышленности, и их можно использовать для работы со стальными шпильками и других изделий из тонкого металла.

В зависимости от толщины материала, в котором вы сверлите, у вас есть несколько точек сверления. Они варьируются от 1 до 5, самая короткая — TEK® 1, а самая длинная — 5, иногда называемая «рассеиватель луча». Чем длиннее шуруп, тем толще материал, который он может проткнуть.

TEK® от 2 до 5 используются для соединений металл-металл, поэтому вы можете легко использовать винты TEK® для стали, алюминия, меди и т. д. Шурупы TEK® для листового металла также идеально подходят для крепления листового металла без предварительного сверления.

Шурупы TEK® позволяют пользователю скрепить два куска материала вместе без предварительного сверления. Их самосверлящий характер позволяет выполнять работу быстрее, что делает их хорошо подходящими для работ, требующих большого объема крепежных работ.

Саморезы All Points Fasteners — это лучшие в отрасли варианты и типы кровельных шурупов из нержавеющей стали для вашей следующей работы. Самопроникающие, самонарезающие шурупы для кровельных стержней являются бестселлерами, хотя All Points Fasteners также предлагает шурупы, используемые для коммерческого отопления и вентиляции, навесов для автомобилей, сараев и трубных загонов.

Вы можете выбрать из различных размеров и типов кровельных шурупов:

  •    Размер хвостовика для наших шурупов с шестигранной головкой 1/4” — #6 и #8.
  •    Винт размером 5/16 дюйма имеет хвостовики №10 и №12.
  •     Винты с шестигранной головкой 3/8 дюйма поставляются только с размером хвостовика #14.

Мы производим окраску головок всех наших шурупов для кровли. Многие варианты также могут поставляться с приклеенными уплотнительными шайбами ​​различных размеров для обеспечения герметичности при работе с металлической кровлей, водосточными желобами, солнечными панелями или другими приложениями, подверженными воздействию внешней среды.

Шурупы TEK® для разрушения балки

Самый длинный из доступных наконечников для сверления — это TEK® 5 или шуруп «Beam buster», разработанный для исключительной простоты соединения двух материалов без предварительного сверления. Разрушители балок имеют полную резьбу, оцинкованы и являются одними из самых прочных типов кровельных винтов. У нас есть модели 1-1/4″, 1-1/2″ и 2″ в коробках по 2000 штук.

Поскольку они идеально подходят для скрепления толстых кусков металла, распорки для балок обычно лучше всего подходят для таких применений, как:

  • Строительство сарая и навеса.
  • Монтаж системы вентиляции и кондиционирования.
  • Монтаж и ремонт металлической кровли.
  • Установка солнечной батареи.

Certified Tough

Многие подрядчики полагаются на прочность винтов TEK® для надежных соединений. Поскольку шурупы TEK® просверливают собственное отверстие, они обеспечивают идеальный размер отверстия. Это крепление за одну операцию приводит к лучшему зацеплению резьбы, лучшему выравниванию и более плотной посадке.

Шурупы TEK® также изготавливаются из высококачественной стали со специальной обработкой и методом холодной ковки для обеспечения однородности размеров шурупов и контуров сверления. Благодаря их прочной конструкции вы можете быть уверены, что винты TEK® обеспечат прочность, необходимую для вашего применения.

Многие винты TEK®, которые мы предлагаем, также оцинкованы. Этот тип отделки обеспечивает исключительную коррозионную стойкость, а также повышенную прочность, чтобы выдерживать самые сложные требования к креплению и условия окружающей среды.

Все типы винтов, которые мы предлагаем, разработаны в соответствии с отраслевыми спецификациями. All Points работает напрямую с OEM-производителями. Мы также работаем с мировыми производителями для всех наших фирменных медных и нержавеющих кровельных гвоздей и металлических кровельных шурупов.

Кровельные шурупы Metal TEK® изготавливаются из качественной стали холодной высадки, соответствующей требованиям ASTM A548, класс 1022. Каждый предлагаемый тип кровельных шурупов соответствует или превосходит соответствующие стандарты испытаний, включая ASTM C9.54-93, ICBO-AC118 и AISI-CF 92-1, а также изготавливаются в соответствии с SAE J78 по размерным характеристикам.

Получите то, что вам нужно, из всех точек крепления

Ниже вы найдете большой выбор размеров кровельных шурупов TEK® и вариантов головок. Если вы ищете что-то немного другое, у нас есть полный набор других кровельных шурупов из нержавеющей стали, которые могут вам помочь. Многие подрядчики обращаются к кровельным саморезам для новых материалов, и вы можете быть уверены в качестве, работая с нами.

Саморезы способны нарезать собственную резьбу в материале и, в отличие от болтов, не нуждаются в соответствующей внутренней резьбе, такой как гайка.

Если вам нужна дополнительная информация для этой или следующей работы, All Points предлагает один из лучших праймеров для винтов TEK®, чтобы вы могли избежать проблем с обслуживанием клиентов. Всего за несколько минут вы овладеете искусством закручивания самореза. Взгляните на видеоруководство (ниже) от профессора Свинарта из Университета All Points Fasteners.

Мы отправляем крепеж по всей территории США. Некоторые из ведущих штатов, в которые мы отправляем продукцию, включают: Калифорнию, Флориду, Иллинойс, Южную Дакоту, Техас, Юту и Вашингтон.

Обратитесь в компанию All Points Fasteners, чтобы разместить заказ сейчас, когда вы узнали все, что вам нужно, чтобы найти правильный кровельный шуруп из нержавеющей стали. Обязательно спросите нашего представителя службы поддержки о бесплатных образцах, бесплатных предложениях и лучшем обслуживании клиентов.
