Вентиляция в доме своими руками

Нужна ли вентиляция в частном доме? Этот вопрос еще недавно не был настолько актуальным. Экологичные «дышащие материалы», деревянные окна, естественная вентиляция через оконные проемы и двери делала дом комфортным для проживания.

Технологии, применяемые при строительстве современных домов, такие как использование пластика для дверных и оконных проемов, химических волокон для утепления фасадов и прочих материалов, делают дом полностью герметичным и закрытым для доступа воздуха извне.

Определиться с созданием вентиляционных систем необходимо еще на этапе проектирования жилья. Но нередки и ситуации, когда дом уже построен, и только потом возникла потребность в вентиляции. Что в этом случае предпринять, можно ли сделать вентиляцию самостоятельно?

Как сделать вентиляцию своими руками

Вентиляция, принудительная или естественная, создает особый микроклимат в помещениях, являясь залогом комфортного в нем пребывания. С ее помощью происходит отток старого воздуха, содержащего большое количество углекислого газа и других примесей, вредных для организма человека, и приток свежего. Кроме того, вентиляция позволяет решить проблему повышенной влажности и связанную с этим опасность возникновения плесени и грибка на стенах дома.

Вентиляция, которая обеспечит комфортные условия в доме, может быть нескольких видов:

• Естественная,
• Принудительная,
• Смешанная или комбинированная.

Вентиляция своими руками, схемы

Каждый вид вентиляции имеет свои достоинства и недостатки. Например, если это загородный коттедж, находящийся за городской чертой, в месте с чистым воздухом, то лучше использовать естественную систему вентиляции. В случае если это городской дом или квартира, то принудительная вентиляция не только будет нагнетать воздух, но и очищать, фильтровать его, что целесообразно в условиях городской загазованности.

Естественная вентиляция

При вентиляции естественным способом воздухообмен (см. рисунок 1) осуществляется без дополнительных механических устройств за счет разницы в давлении и температурных режимов за пределами и внутри дома.

Использование такой вентиляции разумно, если соблюдены следующие требования:

• Дом находится в зоне с достаточно чистым воздухом.
• В качестве материалов стен используется дерево, кирпич, ракушка, шлакоблоки или пенистый бетон.

Рисунок 1. Схема естественной вентиляции.

Естественная вентиляция — наиболее дешевый вариант, не требующий больших затрат на закупку оборудования и монтаж системы. Вытяжка осуществляется наружу через вентиляционные каналы (шахты). Воздуховод проходит через кровлю и на 0,5-1,5 метра поднимается выше конька кровли.

Принудительная вентиляция

Принудительная вентиляция устанавливается в помещениях, где необходим постоянный приток свежего воздуха. Такая система работает с помощью специального оборудования, которое обычно размещают на чердаке или в подвале дома.

Принудительная вентиляция может быть, как простой, так и комбинированной с системой обогрева или охлаждения, работающей в комплексе с кондиционером.

В качестве дополнительных элементов для принудительной вентиляции используются:

• Решетки, сетки, защищающие помещения от насекомых, грызунов.
• Фильтры, предотвращающие втягивание пыли, пыльцы, аллергенов с улицы.
• Клапаны, регулирующие потоки воздуха, в т.ч. холодные массы в зимний период.
• Вытяжные вентиляторы, обеспечивающие отток отработанного воздуха.
• Воздуховоды.
• Обогреватели (для холодных периодов).
• Автоматика, управляющая системой.

При организации воздухообмена главное правило принудительной вентиляции заключается в том, что воздушные массы, поступающие в систему, должны перемещаться от жилых комнат (спальня, гостиная) к нежилым (кухня, ванная, санузел, коридор). Таким образом, с жилых комнатах превалирует приток, а в нежилых — вытяжка.

Рисунок 2. Схема принудительной вентиляции.

Вентиляция в стену своими руками

Приточно-вытяжная вентиляция в домах организуется через отверстие в стене. Основные элементы конструкции вентиляции в стене — вытяжной клапан (фланец, заслонка), многоуровневый калорифер, воздушный фильтр, решетка.

Вся конструкция работает в нескольких режимах:

• В холодное время года — с подогревом.
• В теплый период — без подогрева,
• Сервисный режим — для проверки системы.

В системе особое внимание следует уделить подбору заслонки. Она может быть в форме лепестка, круглой, или квадратной. Крепится на оси и открывается в одну сторону, тем самым, обеспечивая равномерный приток и передвижение воздушных потоков.

При естественной вентиляции на противоположных стенах в разных уровнях (внизу и вверху) проделываются два отверстия (клапаны), создавая движение воздушных масс по диагонали снизу вверх.

При принудительной вентиляции в отверстия вставляются вентиляторы, нагнетающие воздух в помещение и выводящие отработанный, обеспечивая приточно-вытяжную вентиляцию.

Рисунок 3. Схема вентиляции в стене

Монтаж вентиляции в стену своими руками

До начала монтажных работ на стене определяется место, где будет находиться отверстие вытяжки, после чего делается разметка с указанием диаметров воздуховодов. Затем с помощи дрели (насадка «коронка») выполняется отверстие, в которое устанавливается приточный клапан. Клапан можно приобрести в магазине, либо сделать своими руками. Для конструкции клапана понадобиться: труба, оголовок, решетка с пластиковой трубой, теплоизолирующий слой, корпус.

Монтаж начинается с внутренней стороны комнаты с трубы, в которую вставляется фильтр, утеплитель, сверху надевается декоративный колпак. Снаружи на конструкцию присоединяется решетка. Вся конструкция закрепляется монтажной пеной.

Вытяжные клапаны монтируются с вентиляторами для удаления загрязненного отработанного воздуха по этой же схеме.

Трубы вентиляции своими руками

Вентиляционные трубы — важное звено всей системы. При подборе труб следует учесть основные параметры:

• Диаметр сечения.
• Герметичность.
• Соответствие санитарным нормам.
• Устойчивость к коррозии
• Механическая прочность.

Различные виды труб для вентиляции

Наиболее подходящими под данные требования являются канализационные круглые трубы, обладающие хорошей аэродинамикой. Другой материал, который можно использовать для изготовления труб вентиляции своими руками — лист нержавейки или оцинковка.

Нержавейка будет идеальна для изготовления вытяжки на кухне и в котельной. Оцинковка хорошо переносит перепады температур и устойчива к коррозии, поэтому ее можно использовать для вытяжки в других помещениях, в том числе в сауне, парилке, ванной. Из недостатков следует отметить относительно высокую стоимость оцинкованной стали. Что касается пластиковых труб, то они экономичны, дешевы, хорошо подходят для влажных и жилых помещений.

Пластиковые трубы для вентиляции

У пластиковых канализационных труб, используемых для создания вентиляции в доме своими руками, есть ряд плюсов:

• Большой размерный ряд для подбора трубы необходимого размера.
• Широкий выбор комплектующих, позволяющих собрать сложную конструкцию трубопровода.
• Полный комплект крепежей и креплений для многоуровневой установки и монтажа.
• Небольшой вес конструкции, не дающий дополнительную нагрузку на стены здания и перекрытия.
• Простота и скорость монтажа, возможность все сделать своими руками.
• Сборка не требует специальных знаний и сложного оборудования.
• Быстрый демонтаж или изменение конфигурации при необходимости.
• Низкая цена.

Однако стоит упомянуть и о недостатках, которые во многих случаях легко исправляются:

• Конструкция может деформироваться при резких перепадах температур, поэтому стоит предусмотреть теплоизоляцию.
• Есть риск механических повреждений.
• При прокладывании длинных воздуховодов (более 8-10 метров) необходимо учитывать влияние повышения температуры на изменение длины трубы.
• На рынке практически отсутствуют прямоугольные воздуховоды и комплектующие к ним.

Наиболее удобный вариант для монтажа — трубы и комплектующие из ПВХ внутри с резиновыми уплотнителями. Такие трубы собираются в общую систему как конструктор, не требуя дополнительного оборудования.

Монтаж воздуховодов своими руками

Работы по сборке вентиляции своими руками проводятся в несколько этапов:

• Делается разметка трасс.
• Устанавливаются крепежи.
• Устанавливается вентилятор, к нему подключается первый элемент.
• Сборка всей вентиляционной линии.
• Пробный пуск и проверка всех рабочих элементов.

Наружные элементы вентиляции и участок воздуховода от приточной решетки до отсечного воздушного клапана следует покрывать теплоизолирующими материалами. В жилых помещениях его можно дополнительно шумоизолировать пенопластом.

Вентиляция на кухне своими руками

При выполнении вентиляции на кухне своими руками необходимо помнить, что в горячем цеху или над плитой постоянно повышенная температура, пар, различные запахи. Часто помимо плиты работает духовка.

Вентиляция на кухне должна сочетаться с общедомовой вытяжкой для предотвращения распространения запахов в другие помещения. Обустройство и монтаж вытяжки на кухне имеет ряд особенностей:

• Для корпуса вытяжки лучше использовать алюминий.
• В системе следует обязательно предусмотреть фильтры (которые впоследствии следует чистить не реже 1 раза в 3 месяца).
• Использование вентилятора с регулировкой скоростных режимов.

Сам вытяжной канал монтируется по описанной выше схеме.

Вентиляция в ванной своими руками

Ванная комната и санузел — это наиболее проблемные места в доме. Повышенная влажность, пар, температура, характерные запахи, микробы и бактерии, скапливаясь в небольших по объему помещениях, представляют угрозу не только для человека, но и для внутренней отделки.

При обустройстве вентиляции в этих помещениях необходимо делать вентиляционную шахту, выходящую на крышу здания. При монтаже конструкции следует учесть, что чем прямее будет форма вентканала, тем более беспрепятственно будут двигаться воздушные потоки, проветривая помещение.

В ванной и санузле возможно использование естественной и принудительной вентиляции. Более эффективна — принудительная.

При монтаже принудительной вентиляции рекомендуется использовать устройства с низким уровнем шума (максимум 30 децибел). При монтаже вентканалов лучше использовать противоположную от дверей стену для лучшей тяги. Мощность вентилятора подбирается индивидуально в зависимости от размера помещения и интенсивности использования.

Рисунок 4. Вентиляция в ванной и санузле.

Монтаж вентиляции своими руками достаточно трудоемкий процесс, требующий предварительных расчетов, подбора оборудования, труб, комплектующих. Однако, изучив всю информацию по вопросу установки вентиляции в доме своими руками, вполне возможно самому справиться с этой задачей.

Юрий Хомутский, технический редактор журнала «Мир климата»

Вентиляция частного дома своими руками

  Школа рукоделия Хоббитания 🎨 |   Политика сайта |   Контакты

Автор: Школа рукоделия Хоббитания

Устройство вентиляции – важная процедура при строительстве дома. Циркуляция свежего воздуха в помещениях дома необходима для предотвращения появления сырости и плесени, которые не только вредят самому строению, но и пагубно влияют на здоровье человека.

Содержимое обзора:

Разновидности вентиляции в частном доме

Есть три варианта циркуляции воздуха в помещениях дома:

• Естественный тип вентиляции. Воздух перемещается из дома на улицу. Специальные каналы, по которым направляется воздух, помогают циркулировать массам воздуха благодаря давлению.
• Принудительный тип вентиляции или приточно-вытяжная система. Является вспомогательной системой вытяжки воздуха. Производится с помощью специальной конструкции для воздухообмена.
• Смешанный тип вентиляции. Естественная вентиляция используется совместно с принудительной.

Каждый тип вентиляции имеет и плюсы, и минусы. Например, если район проживания достаточно экологичен, то монтаж принудительной системы не нужен, жильцы дома и без этого имеют доступ к чистому воздуху. Фильтры, встроенные в систему, будут только препятствовать проникновению ароматов природы в дом.

Но если жилище расположено в области, где окружающая среда оставляет желать лучшего, то фильтрация воздуха в обязательном порядке должна присутствовать в помещении. Но установка вентиляции требует тщательного планирования и расчета.

Как сделать вентиляцию своими руками

Самый идеальный вариант – рассмотрение вопроса о вентиляции при планировании строительства дома. Приточная вентиляция должна быть продумана до мелочей.

Нужно учитывать основные вводные данные объекта:

• Расположение дома;
• Материалы, из которых построен дом;
• Окружающая среда.

Только учитывая все вышеперечисленное, можно делать выбор в пользу того или иного варианта.

Естественный способ вентиляции подойдет при следующих особенностях местоположения:

• Чистый воздух в районе строения;
• Дом построен из кирпича, древесины, самана, пенобетонов, керамических или керамзитовых блоков.

Если естественный вариант вентиляции не способен обеспечить нормальную циркуляцию воздуха, то смешанный тип будет хорошим вариантом. Также возможен монтаж вентиляции в каком-то конкретном помещении: кухня, санузел и т. д.

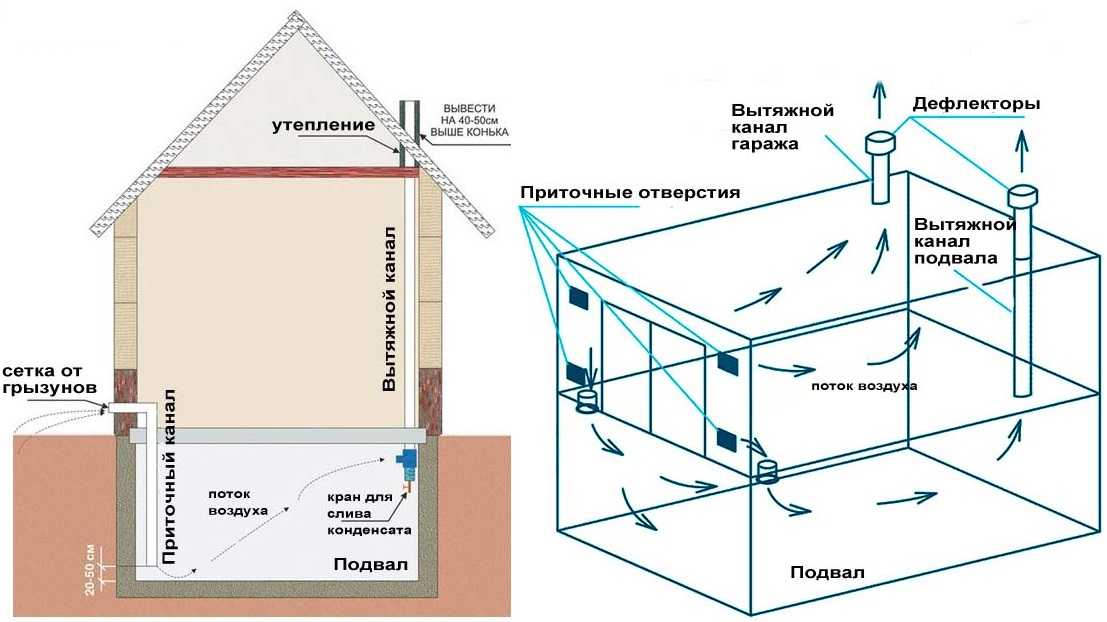

Вентиляция подвала способствует проветриванию помещения, предупреждению появления плесени.

Принудительный тип системы вентиляции

Принудительную систему вытяжки устанавливают в случаях, когда:

• Дом расположен в районе, воздух которого должен быть очищен от загрязнения;
• При строительстве применены 3 D панели, сэндвич и вакуумные панели, каркасный тип дома.

При таких обстоятельствах принудительная система фильтрации просто необходима, чтобы обеспечить комфорт жильцам и продлить срок службы строения.

Установка вентиляции своими руками в частном доме

Чтобы правильно установить вентиляцию в своем доме, нужно владеть некоторыми знаниями на эту тему.

Чтобы правильно рассчитать все параметры системы, нужно учитывать объем всех комнат и число проживающих в доме.

Если в доме отсутствует вытяжка естественного типа, или ее не достаточна для комфортной жизни жильцов, то дополнительная вентиляционная система необходима.

В санузлах и ванных комнатах часто появляется конденсат на стенах, плесневые грибки и прочие негативные факторы. Установка настенного вентилятора поможет избавиться от этих минусов. (Более подробно о ванных комнатах читайте здесь.)

Конечно, установка этого оборудования невозможна без материальных затрат, а шум от работы вентиляционного аппарата может приносить дискомфорт жильцам.

Вентилятор может работать от электричества или совместно с осветительной системой.

Различные виды установки данных систем можно увидеть на фото вентиляции своими руками.

Вентиляционная система должна быть качественной, чтобы поступление свежего воздуха по трубам вентиляции циркулировало в достаточном для комфортного существования жильцов количестве.

Чтобы правильно установить вентиляционную систему у себя дома, изучите все нюансы монтажа, ознакомьтесь с основными правилами и условиями для правильной работы оборудования. Установку производите в соответствии с рассчитанной вами схемой.

Фото вентиляции частного дома своими руками

Scroll Up

Adblock
detector

Вентиляция | Сделай сам | The Guardian

Эко-архитекторы помешаны на вентиляции, и не зря — она является ключом как к комфорту, так и к энергосбережению. В большинстве домов сквозняки настолько велики, что их невозможно отапливать, или настолько хорошо загерметизированы, что воздух становится спертым и спертым. Хотя вы можете выбрать автоматизированную систему вентиляции и рекуперации тепла, я бы рекомендовал пассивную систему с как можно большим количеством регулируемых вентиляционных отверстий для управления потоком воздуха.

По мере того, как воздух нагревается, он поднимается вверх по дому, поэтому хитрость хорошей пассивной вентиляции заключается в том, чтобы позволить воздуху поступать на уровне земли и управлять его движением по каждой комнате дома по мере его подъема.

В наш дом свежий воздух поступает через веранду или заднюю часть кухонного шкафа. Он поднимается вверх через задние спальни или из-под ванны, через переднюю спальню к мезонину, а затем выходит через ручейки в окнах в крыше.

Начнем с первого этажа. Многие люди, у которых есть веранды или зимние сады, открывают двери в солнечные дни, чтобы наполнить дом теплым воздухом. Проблема в том, что это также может привести к холодному воздуху вдоль пола. Лучше держать дверь закрытой и установить регулируемую вентиляцию на вершине крыши.

Таким образом, используя короткий кусок водосточной трубы, я соединил верхнюю часть солнечной веранды с пристройкой с вращающимся вентиляционным отверстием, которое обычно встраивается в окна. Огромным преимуществом ротационного вентилятора является то, что по вращению лопастей можно сразу увидеть, в каком направлении движется воздух. Если я вижу, что они двигаются против часовой стрелки, я знаю, что воздух высасывается из дома, и я закрываю вентиляцию. Другое место, куда поступает воздух, — это задняя часть кухонного шкафа. У нас нет места для кладовой, поэтому поступающий воздух создает прохладный шкаф, где мы можем хранить чатни, джемы, сыр и масло.

1. Я сделал 15-сантиметровое отверстие в стене и выровнял его, затем установил 20-сантиметровое регулируемое металлическое вентиляционное отверстие со стороны кухни и простую пластиковую вентиляционную крышку снаружи.

2. Оказавшись внутри птичника, воздух должен равномерно подниматься по комнатам. Чтобы воздух попадал в спальни наверху, я проделал 20-сантиметровое отверстие в стене в верхней части пристройки. Со стороны расширения они закрыты стандартным 25-сантиметровым решетчатым пластиковым вентиляционным отверстием, которое обычно используется на наружных стенах. Отверстие было зацементировано и обложено обрезками старого ковра с толстым ворсом, чтобы приглушить звук. Со стороны спальни я установил раздвижные регулируемые металлические форточки.

3. В ванной я навесил одну из панелей корпуса ванны, чтобы обеспечить желоб для белья в подсобное помещение внизу. Это удваивается как большое вентиляционное отверстие.

Все эти стратегии вентиляции сильно изменили ощущение дома. Летом они особенно важны. Мы склонны забывать о влиянии изменения климата на летние температуры.

Согрейте свой дом с помощью солнечной веранды …

Терраса является ключевой стратегией экообновления. Они обеспечивают промежуточное пространство между внутренним и внешним пространством, «ветровой вестибюль» и, при правильном размещении, солнцезащитную ловушку.

Солнечная веранда отличается от обычной веранды тремя особенностями:

1. Остекление размещено только на южных сторонах веранды: остальные стены сплошные.

2. Стена, обращенная к остеклению, является накопителем тепла и окрашена в темный цвет для поглощения солнечного света.

3. В верхней части крыльца есть вентиляционное отверстие или вентилятор для подачи теплого воздуха в дом.

Наше крыльцо находится на северо-восточной стороне дома, двери выходят прямо в сад. Сторона, обращенная на юго-восток, остеклена, а сторона на северо-запад – сплошная. Стекла были сняты с пары старых дверей внутреннего дворика — одна для крыши и одна для стены — и эти куски определили пропорции крыльца. С помощью нашего строителя Билла Фризелла мы построили раму из сосны 4х4, чтобы подогнать ее под стекло. Чтобы избежать гниения, вертикальные бревна опираются на небольшие обрезки влагонепроницаемой мембраны поверх приподнятого блока. Крыша остеклена с южной стороны и фанерная с северной, обработана атмосферостойкой палубной краской.

Стена напротив крыльца заполнена самыми легкими блоками из вспененного бетона, хотя подойдет любая легкая засыпка. Внутри он окрашен в темно-синий цвет, который хорошо работает как цвет и как аккумулятор тепла. Стену решили не утеплять, а запасные обрезки пенопласта подложили под фанерную крышу. В середине фронтона с обеих сторон мы установили два вентиляционных отверстия: одно со стороны сада открывается летом для выпуска избыточного тепла, а вентиляционное отверстие со стороны дома открывается в холодные дни, чтобы впустить теплый воздух в дом. .

И это работает? Абсолютно. Это дом для нашей коллекции кактусов, и здесь есть кресло для загара. Но если бы я делал это снова, я бы сделал это по-другому: в моем идеальном дизайне все остекление на вертикальной стене и мало или совсем нет остекления на крыше. чтобы летом не перегреваться.

Вентиляция: как дышат здания | Американская ассоциация легких

Надлежащая вентиляция обеспечивает свежий и здоровый воздух в помещении.

Как и легкие, в домах должна быть возможность дышать, чтобы свежий воздух поступал внутрь, а загрязненный воздух выходил наружу. Воздух в помещении может содержать большое количество влаги, запахов, газов, пыли и других загрязнителей воздуха. Чтобы воздух в помещении оставался безопасным, свежий наружный воздух необходим для разбавления этих загрязняющих веществ в помещении.

Для обеспечения хорошего качества воздуха необходимо подавать и циркулировать достаточное количество воздуха, чтобы он достигал всех частей дома. Почти во всех домах окна и конструктивные элементы способствуют притоку свежего воздуха. Во многих домах есть дополнительные механические системы, которые добавляют потоку воды. Некоторые источники, такие как печи и ванные комнаты, нуждаются в специальной вентиляции, которая может удалять загрязнения, которые они производят. Вентиляция над печами должна выводить воздух наружу, чтобы избежать перераспределения загрязняющих веществ от приготовления пищи внутри дома.

Вентиляция помогает уменьшить загрязнение воздуха в помещении, но лучше всего она работает в сочетании с удалением из здания известных источников загрязнения воздуха. Например, единственный способ уменьшить воздействие пассивного курения в помещении — не допускать курения в помещении или возле подъездов. Вентиляция не решит эту проблему.

Наружный воздух также может загрязнять помещения, поэтому также важно принимать меры по снижению загрязнения атмосферного воздуха.

Свежий воздух в вашем доме

Воздух входит в здания и выходит тремя разными способами:

• Через двери и окна, когда бы они ни были открыты.
• Швы, трещины и отверстия в местах соединения частей здания, включая полы и стены, вокруг окон и труб.
• Точечная вентиляция, включая вентиляторы, вытягивающие воздух из ванной комнаты.
• Механические системы для всего дома до систем в больших зданиях, которые нагнетают воздух в здание и выводят его из него.

Какие проблемы возникают из-за плохой вентиляции?

• Когда циркулирует недостаточно воздуха, в помещении накапливается загрязнение. Иногда попытки сделать здания более энергоэффективными могут иметь неприятные последствия, поскольку не позволяют достаточному количеству воздуха перемещаться, что приводит к увеличению загрязнения.
• Угарный газ может накапливаться до смертельного уровня в помещении без надлежащей вентиляции, но это не единственный риск.
• Концентрация радона, который может вызвать рак легких, может увеличиваться в домах с плохой вентиляцией.
• Высокая влажность снаружи может сделать воздух в помещении более влажным, увеличивая риск повреждений от влаги в помещении, таких как рост плесени или гниение древесины.

Как использовать вентиляцию для защиты здоровья

• Используйте вытяжные вентиляторы в ванных комнатах для удаления влаги и газов из дома.
• Установите на кухне вытяжной вентилятор, который выдувает воздух наружу. Используйте вентилятор или откройте окно во время приготовления пищи, чтобы удалить пары и взвешенные в воздухе частицы.
• Убедитесь, что газ, пропан, дрова или другие устройства для сжигания полностью выходят наружу. Не используйте безвентиляторные печи. Установите детектор угарного газа в нескольких местах в вашем доме.
• Выведите сушилки для белья на улицу. Регулярно прочищайте вентиляционное отверстие, чтобы убедиться, что пыль не блокирует поток воздуха.
• Если вы рисуете дома или используете материалы для хобби или химикаты, добавьте дополнительную вентиляцию. Откройте окна и используйте портативный оконный вентилятор, чтобы вытянуть воздух из комнаты.
• Проверьте свой дом на наличие радона, и если у вас повышенный уровень, наймите профессионала, чтобы установить вентиляцию и удалить его. Радон является второй ведущей причиной рака легких.
• Если воздух в помещении остается слишком влажным, ищите источники влаги, которые необходимо контролировать. Если это все еще не решает проблему, может помочь осушитель. Если вы пользуетесь осушителем воздуха, не забывайте регулярно его чистить. Проконсультируйтесь со специалистом по воздушным системам, чтобы узнать, нуждается ли ваша система в доработках.
• Никогда не простаивайте машину в пристроенном гараже. Выхлоп может попасть в ваш дом.
