В деревянном доме внутренняя электропроводка: Электропроводка в деревянном доме: правила укладки, схемы, фото

Электропроводка в деревянном доме

После окончания строительства деревянного дома встает вопрос прокладки коммуникаций, необходимых для комфортного проживания. Электропроводка в деревянном доме – это сложный технологический процесс, требующий опыта и особого внимания на каждом этапе работ. Рекомендуется монтаж электропроводки в деревянном доме доверить специалистам, если все-таки планируется самостоятельная установка, то для безопасной прокладки нужно изучить все детали.

Электрика в деревянном доме

Разводка электрики в деревянном доме отличается от технологии установки проводки в кирпичных или монолитных зданиях, так как древесина является легко воспламеняемым материалом.

Чтобы проводка в деревянном доме была безопасной, необходимо соблюдать определенные правила, а все работы необходимо разбить на несколько этапов:

— Составление проекта и расчет общей мощности оборудования
— Выбор кабелей, электроаппаратуры, монтажных элементов по расчетной нагрузке
— Ввод в дом и подключение вводного автоматического выключателя,  счетчика электроэнергии, монтаж распределительного щита
— Прокладка кабелей, разводка их по точкам
— Монтаж розеток, выключателей, осветительной аппаратуры
— Монтаж заземления и УЗО
— Испытания и проверка

Необходимо помнить, что:

— Прокладка электропроводки в деревянном доме из одной комнаты в другую должна происходить через жесткую трубу из металла
— Через металлическую гильзу должен проходить кабель в дом и обязательно необходимо использовать медные жилы с сечением 16 мм2 и выше, в кирпичных строениях допускается применение алюминиевых проводников
— Рекомендуется открытая проводка в деревянном доме
— Монтаж проводки в деревянном доме подразумевает установку молниеотвода, УЗО и контура заземления
— Для изоляции всех элементов требуется использовать негорючие материалы
— Применяются кабеля, такие как NYM, ВВГнг, ВВГнг-LS и пр.

Монтаж электропроводки в деревянном доме

Существует несколько методов установки:

1. Наружная проводка в деревянном доме – это самый безопасный и экономичный способ, монтаж происходит на специальные изоляторы. Ретро проводка в деревянном доме с одной стороны очень практична, но с другой при сложных схемах будет довольно тяжело обеспечить высокий уровень функциональности, так как все провода прокладываются по поверхности потолка и стен

2. Скрытая проводка в деревянном доме – прокладка происходит во время строительства. Цены на скрытую проводку будут выше, чем у первого способа. Здесь для укладки кабеля применяются медные трубы. Процесс усложняется еще тем, что во время эксплуатации строение из дерева дает усадку, а требуется полностью предотвратить давление на кабель

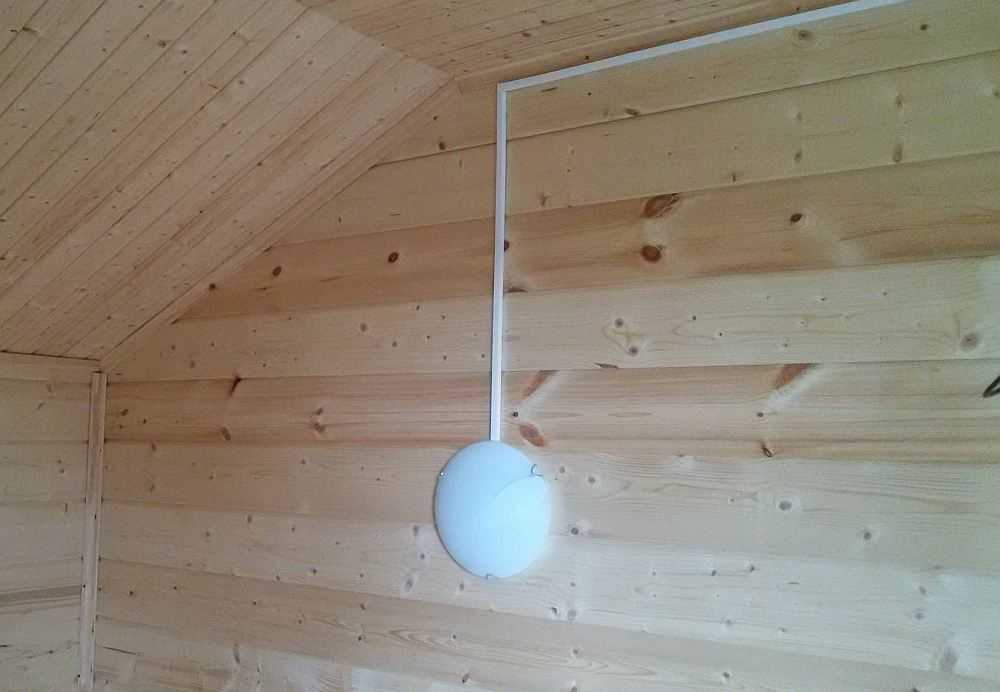

3. К открытому типу также относится прокладка провода в кабель-каналах, здесь специализированные короба фиксируются на стене через 50 см.

Электропроводка в деревянном доме – правильное проектирование

От правильности разработки проектной документации зависит уровень безопасности в целом.

1. На первом этапе чертится план дома и места, где будут располагаться щит, люстры, розетки и другие приборы с индивидуальным подключением
2. Указывается максимальная мощность элементов, потребляющих электроэнергию
3. В расчет берется общая площадь помещений и все освещение в деревянном доме, чтобы определить количество групп электропитания. На здание площадью до 100 м2 вполне достаточно одной группы электропитания
4. Учитывается назначение постройки, если планируется проживать сезонно, то освещение придомовой территории лучше вывести на отдельный счетчик. Это делается, чтобы во время отъезда обесточить дом, но оставить освещение на улице
5. Если строение уже построено, то открытая электропроводка в деревянном доме является оптимальным вариантом. Скрытая электропроводка в деревянном доме проводится еще на этапе строительства
6. Нужно предусмотреть отдельную группу электропитания в случае использования бытовых приборов с повышенной мощностью, сюда можно отнести электрические печи и котлы, конвекторы

Внешняя и внутренняя проводка в деревянном доме должна прокладываться с учетом всех нюансов и требований безопасности.

Сколько стоит провести проводку в деревянном доме?

Цена на монтаж электропроводки в деревянном доме зависит:

— от способа прокладки кабеля (скрытый, открытый)
— на каком этапе строительства прокладывается проводка в деревянном доме (естественно на этапе строительства цена работы будет ниже, если сравнивать с процессом прокладки в уже построенном здании)
— этажности строения, общей площади
— количества мощных электроприборов и пр.

И помните, на вопрос о стоимости монтажа способен ответить только квалифицированный специалист, так как цена на электромонтаж в деревянном доме в каждом отдельном случае рассчитывается индивидуально.

Электропроводка в деревянном доме | ЭЛЕКО

Вступление

По статистике, в большинстве своем пожары происходят из-за неосторожного обращения с огнем (причем, лидирует курение в постели). На втором месте – нарушение правил эксплуатации и монтажа электросети и электрооборудования, сюда же входят пожары по причине короткого замыкания и перегрузки электросети. На третьем месте – поджоги.

Ну если с первым и третьим местом все более или менее понятно, то каковы же причины возгорания электропроводки? Наиболее распостраненный случай — это «плохие контакты» в местах соединения, обусловленные окислением проводов, механическим ослаблением их сжима, возникающими из за некачественных материалов соединителей и их исполнения или недобросовестным монтажом. В результате «слабого контакта» между проводниками возникает повышенное сопротивление, вызывающее нагрев в месте соединения, иногда до температуры возгорания. Также причиной возгорания могут послужить завышенные номиналы автоматических выключателей, не соответствующие сечению электропроводки в доме, т. к. провода пропуская через себя чрезмерно большие токи, также начинают сильно нагреваться. Ну и конечно не забудем про короткое замыкание, как правило, обусловленное
нарушением изоляции между фазным проводом и нейтралью, возникающее из-за внешнего механического вмешательства или некачественных материалов изоляции кабеля.

Способы монтажа электропроводки в деревянном доме

Скрытая проводка

Проводка в металлических трубах.

Для деревянных домов в которых будут облицовываться стены: в толще стен просверливаются каналы, в которые укладываются металлические трубы. Если
внутри между стенами есть пустоты, то туда укладывают трубы до того как будут выполнять внутреннюю отделку. В домах же из бревна укладка осуществляется непосредственно при монтаже (сборке) дома. Внутренняя и внешняя поверхность металлических труб должны быть обработаны от острых заусенцев и нагара для избежания повреждения изоляции кабеля и желательно на концах должны быть одеты оконцовочные втулки. Их укладку необходимо производить с небольшим наклоном, чтобы обеспечить возможность вытекания конденсата. Для защиты от коррозии трубы могут быть окрашены.

Прокладка по слою штукатурки.

Для каркасно-щитовых домов во время облицовки стен можно замонолитить кабель в штукатурку. Для того чтобы в дальнейшем иметь возможность заменить электропроводку ее стоит упаковать в гофру. Однако, данный способ крайне редко используется в деревянных домах и не применим для домов из бревна.

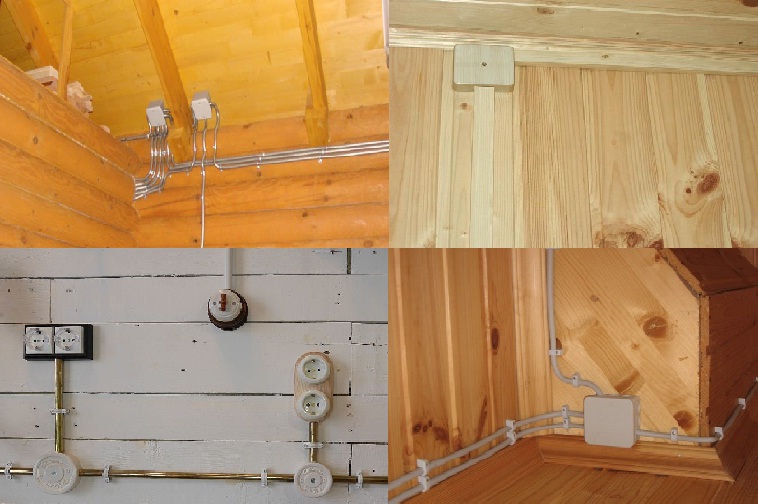

Открытая проводка

Проводка на изоляторах.

Данный способ подразумевает прокладку витыми проводами открытым способом на изоляторах, закрепленных на стенах и потолках. Данный вид электропроводки еще принято называть «Ретро проводка». Такой вид проводки подойдет для создания интерьеров, оформленных в винтажном стиле. Из минусов можно выделить то, что прокладка большого числа рядом идущих линий будет смотреться не совсем эстетично.

Проводка в коробах.

Электропроводку укладывают в пластиковый кабельный канал соответствующего размера и закрывают защелкивающейся крышкой. Минусом данного способа является то, что если происходит усадка дома, то это может привести к деформации короба, а расположение проводов большой группой в одном кабельном канале увеличивает риск возгорания.

В пластиковой или металлической гофре.

Этот способ предполагает протягивание электропроводки в гибкой пластиковой гофрированной трубе, не поддерживающей горения, или металлической. К минусам данного способа укладки можно отнести неэстетичный внешний вид гофры, которую сложно уложить очень ровно. В качестве альтернативы можно использовать цельные трубы, которые легко можно покрасить под цвет интерьера.

Выбор марки и сечения кабеля

Как правило в жилых и нежилых крытых помещениях рекомендуется использовать медные кабели
ВВГнг или BBГнгLs. Для переносных электроприборов и удлинителей подойдут кабели ПВС и ШВВП. Изоляция этих кабелей (ВВГнг и ВВГнгLs) не распространяет горение и даже в случае перегрева не может стать причиной пожара. Алюминиевый кабель использовать нежелательно, т. к. контакты с участием алюминиевых проводников больше расположены к потере надежности и к образованию электрической дуги, которая может вызвать возгорание.
Если есть подозрения, что условия эксплуатации будут способствовать повышенному нагреву жил, то указанные в таблице ниже нормы можно занизить. Но увеличивать их нельзя, так как это может привести к перегреву изоляции. Обычно принято использовать следующие сечения кабеля: 1,5 мм2 — на освещение,
2,5 мм2 — на электрические розетки, 4-6 мм2 на силовые розетки для электрических плит и варочных поверхностей. Мы рекомендуем Вам покупать кабель,
выпускаемый только в соответствии с ГОСТ, т.к. производители зачастую реализуют свою продукцию с характеристиками не соответствующими нормам. Об этом более подробно читайте в статье: «Электрический кабель по ГОСТУ и по ТУ. В чём различия?»

Выбор защитной автоматики

Автоматический выключатель — это коммутационный аппарат, предназначенный для автоматического размыкания электрической цепи в момент возникновения коротких замыканий или перегрузок, которые в основном и приводят к возгоранию проводки и создают опасность для жизни людей. Поэтому очень важно, чтобы при выборе защитной автоматики их номинальный ток соответствовал сечению соответствующих проводов. Для меди руководствуются обычно следующими показателями: для 1,5 мм2 — не более 16 ампер, для 2,5 мм2 — не более 25 ампер, для 4 мм2 — не более 40 А, для 6 мм2 — не более 50 А. Стоит уделить особое внимание выбору производителя автоматических выключателей, т.к. не все аппараты срабатывают одинаково хорошо, да и контакты делаются по разным технологиям и из разных материалов, а это как раз характеризует то, как будет зажат провод и не будет ли он греться. Для обеспечения надежной защиты мы рекомендуем Вам использовать автоматы от фирм Legrand и Schneider Electric. При выборе номинальных значений автоматических выключателей следует обратить внимание на токовый номинал потребителей, которые включаются в линию.

Выбор электроустановочных механизмов

Какие требования предъявляются к современным электроустановочным изделиям? Качество изготовления должно обеспечивать их долгую и безопасную эксплуатацию, а дизайн и приятный внешний вид соответствовать интерьеру помещения, в котором они будут находиться, удобство конструкции должно позволять осуществлять легкий и быстрый монтаж/демонтаж. Все электроустановочные изделия по способу крепления принято делить на две группы: внутреннего (скрытого) и наружного (накладного) монтажа. Для деревянных домов, как правило, используют механизмы наружного монтажа. Эти механизмы представляют из себя изделия,
находящиеся полностью в защитном корпусе с прикрепляемым к стене шурупами основанием. Важным критерием выбора является степень пылевлагозащиты корпуса механизмов. Так, например на улицу или во влажное помещение рекомендуется устанавливать розетки и выключатели со степенью защиты не менее IP44, а в обычные помещения можно установить IP20.

Если жесткая конструкция отделочного слоя стен позволяет и есть свободное пространство между ним и основной стеной, то можно использовать механизмы скрытого монтажа, большая часть корпуса которых скрыта внутри стены. Для установки в стене сначала делают отверстие необходимого диаметра, в которое потом вкладывают специальный подрозетник для полых стен с крепёжными лапками, прижимающими его к стене с внутренней стороны, а потом к нему с помощью винтов или лапок-распорок
крепят сам электроустановочный механизм. Устройства для внутреннего монтажа имеют только переднюю панель с расположенными под ней токоведущими элементами, а провода или кабели подсоединяются к ним при помощи винтовых или пружинных креплений.

Любые электроустановочные механизмы обладают рядом общих показателей — характеристик, заявленных производителем. Однако фактические характеристики могут очень сильно различаться с заявленными, засчет того, что у них разные материалы и качество исполнения, технология производства, применяемые инженерные решения и многое другое, именно поэтому мы рекомендуем покупать изделия проверенных брендов, гарантирующих
качество изготовления, простоту и надежность эксплуатации.

Элеко — Интернет магазин электрики в Иркутске www.eleko.pro

Роман, 05 февраля 2018 года

При использовании этой статьи ссылка на эту страницу обязательна

монтаж электропроводки, открытый или скрытый

Дом из дерева — красивое, уютное сооружение, но легко воспламеняется, требует повышенного внимания к процессу электроснабжения. Сделать электропроводку своими руками задача не из легких, но выполнимая. Только подходить к вопросу ответственно, в соответствии с нормами и правилами.

Содержание

  • 1 Требования к электропроводке в деревянном доме
  • 2 Правила
  • 3 Подготовка проекта электроэнергии
    • 3.1 Выбор кабеля
    • 3.2. Выбор устройств и автоматику для коммутатора
  • 4 Шаг проводки за шагом
    • 4.1 Установка коммутатора
    • 4.2 Устройство заземления
    • 4.1. 4.3 Ввод силового кабеля в помещение
    • 4.4 Прокладка кабелей и их подключение
    • 4.5 Установка выключателей и розеток
    • 4.6 Способы прокладки открытой проводки
    • 4.7 Скрытая электропроводка в деревянном доме
  • 5 Ошибки при монтаже
  • 6 Испытание электропроводки

Требования к электропроводке деревянного дома

Электропроводка в деревянном доме должна отвечать главному требованию — быть безопасной . Более половины пожаров в этом типе зданий происходит из-за короткого замыкания в электросети из-за механического повреждения изоляции или чрезмерных нагрузок на кабель.

Вы можете устранить риск возгорания, если будете соблюдать основные требования:

  1. Правильный подбор материалов.
  2. Надежная изоляция.
  3. Возможность автоматического отключения питания.
  4. Обычная диагностика сети.

Выполнение данных требований снизит вероятность возгорания деревянного строения и обеспечит сохранность имущества как в городских, так и в загородных домах.

Правила

Положения, регулирующие устройство электроснабжения в деревянных конструкциях, содержатся в «Правила устройства электроустановок» ( ПУЭ ) и в Своде правил «Проектирование и устройство электроустановок жилых и общественных зданий». .

Дают критерии выбора распределительных устройств, проводников, автоматики, освещения, указывают используемые термины и их значение.

Проведение электропроводки еще регламентируется СНиП ( СНиП ).

СНиП 3.05-06-85 описывают способы ввода силового кабеля в жилое помещение, а СНиП 31-02 — Требования к устройству систем электроснабжения жилых домов.

Подготовка проекта электроснабжения

Первый этап электрификации объекта — подготовка проекта. В частном доме чертеж схемы электропроводки можно выполнить своими силами. Для этого нужен план дома с расстановкой мебели, техники, электроприборов, обозначением розеток и выключателей. Отмечает расположение распределительного щита и прохождение кабельных линий.

Указывается расположение распределительных коробок, рассчитывается максимальная потребляемая мощность всеми приборами, общее количество автоматических выключателей и номинальная нагрузка на вводной автоматический выключатель.

Выбор кабеля

После составления электрической схемы необходимо решить, каким проводом делать электропроводку в деревянном доме: алюминиевым или медным. Первый — дешевле, второй — надежнее. Остановившись на алюминии, нужно помнить, что его сечение должно быть больше, чем у меди, а на изгибах он хрупок. Более подходящим материалом является медь, провода из которой выдерживают температуру от -50 до +50°С.

Определив, какой кабель лучше для электропроводки в доме, можно переходить к выбору его марки. Для деревянных конструкций больше подходит медная негорючая проволока ВВГ со сплошными жилами и пониженным дымовыделением. Обладает высокими антикоррозийными свойствами и не деформируется при перепадах температуры.

При планировании электропроводки дома необходимо помнить о требованиях ПУЭ по окраске изоляции: жилы кабеля должны быть разного цвета. Это упростит процесс монтажа, обслуживания и ремонта.

Подбор устройств и автоматики для щита

Цель подбора устройств автоматики защиты — обеспечение безопасности сети и оборудования в аварийных ситуациях. Каждое устройство имеет свое предназначение. Все устройства расположены в распределительном щите.

Автоматические выключатели защищают от перенапряжения и коротких замыканий.

Автоматические выключатели защищают от перенапряжений и коротких замыканий. ( RCDS ) — защита от возгорания и поражения электрическим током.

Реле напряжения — против скачков нагрузки, влияющих на работу приборов.

RCCBs Дифференциальные автоматические выключатели совмещают в себе функции автоматического выключателя и УЗО и экономят место при установке в распределительном щите.

Комплексное использование этих устройств обеспечивает надежную работу устройств и безопасность людей в помещении.

Монтаж электропроводки – пошаговая инструкция

Монтаж электропроводки в частном доме требует предварительной подготовки и соблюдения пошаговой инструкции, состоящей из следующих шагов:

  • разработка проекта и определение суммарной мощности оборудования;
  • Выбор кабелей, устройств автоматизации и электроприборов;
  • Электроснабжение, подключение автоматических выключателей, электросчетчиков;
  • установка электрощита;
  • внутренняя проводка;
  • установка розеток, выключателей, светильников;
  • системный тест.

Такая последовательность покажет, как правильно провести разводку электропроводки в доме, и обеспечить надежность ее работы. Важно помнить, что каждый шаг должен выполняться с соблюдением правил безопасности: обесточить помещение, в котором проводятся работы, не использовать оголенные провода, все соединения и ответвления разместить в коробках, проложить кабель либо по вертикали, либо по горизонтали, не допуская их пересечения.

Следование пошаговым инструкциям позволит выполнить качественную установку.

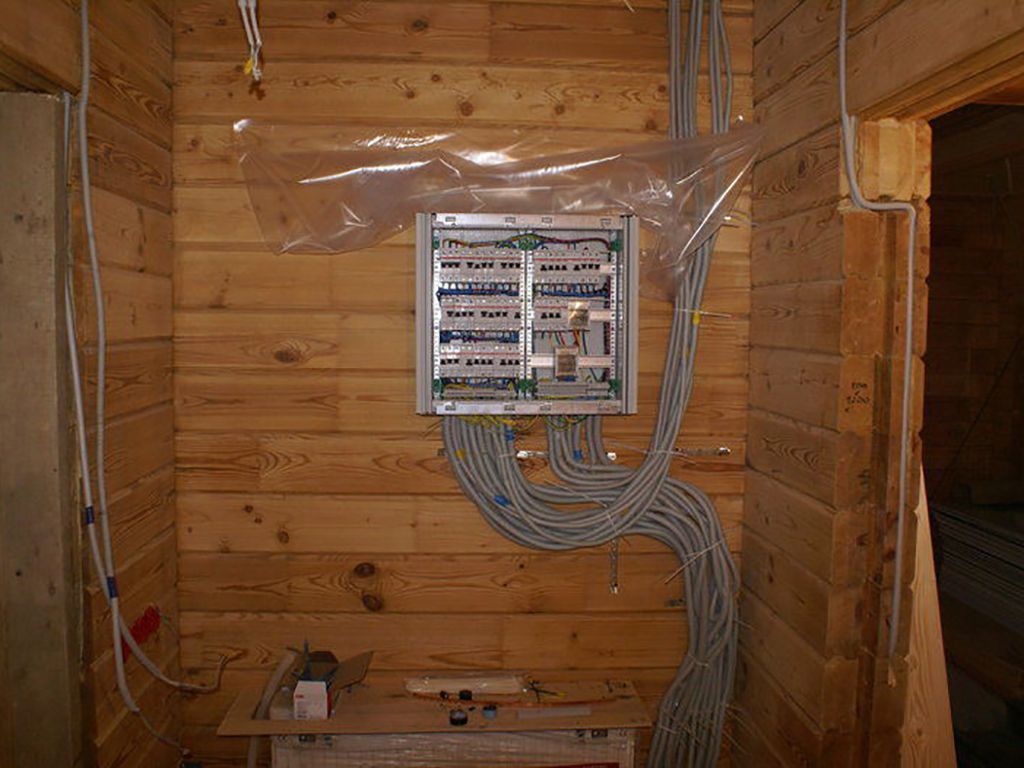

Установка распределительного щита

Распределительный щит предназначен для приема и распределения электроэнергии в помещении. С его установки начинаются все электромонтажные работы. Неважно, делается ли электропроводка на даче, в городском коттедже или в срубе в сельской местности.

Распределительный щит должен быть изготовлен из огнеупорного материала, размещен в сухом месте и заперт. Над ним нельзя располагать помещения с повышенной влажностью ( душевые, ванны, туалеты ), а в радиусе полуметра — отопительное оборудование, системы водоснабжения и газоснабжения.

В распределительном щите устанавливается электросчетчик, вводной выключатель, УЗО, заземляющая шина, реле напряжения и автоматические выключатели на разные группы мощности.

Заземляющее устройство

Любой современный дом оснащен техникой в ​​металлическом корпусе, а возможный контакт металла с электричеством требует заземления — защиты людей от поражения электрическим током через электроприборы.

В частном доме заземление Вы можете сделать сами.

Выкопать траншею глубиной 30 см в виде равностороннего треугольника со стороной 1 м. В уголки забиваются штыри длиной 3 м и диаметром 3 см, которые соединяются между собой угловым сварным швом.

В одном из углов вырезано отверстие, с помощью болта и гайки прикреплен заземляющий провод, который крепится к шине в распределительном щите. К этой шине крепятся заземляющие жилы кабелей в желто-зеленой изоляции.

Ввод силового кабеля в здание

Электричество поступает в здание по силовому кабелю, который входит в распределительный щит. Подача может осуществляться двумя способами: надземным и подземным.

В первом случае кабель проводится по воздуху от электрического столба в дом, где крепится к фарфоровой арматуре. Этот способ прост и дешев, но имеет ряд недостатков: менее долговечен, велика вероятность повреждения провода ветром, снегом, ветками.

Подземный способ более надежный, но более трудоемкий и дорогой. Рытье траншеи для укладки армированного кабеля или металлических труб. Поверх траншеи насыпают 20-сантиметровый слой песка, укладывают сигнальную ленту и заглубляют траншею.

Силовой кабель — является основным элементом электропроводки, так как несет нагрузку всех электроприборов в доме.

Прокладка кабелей и их подключение

Прокладка электропроводки в частном доме осуществляется по трассам, указанным на схеме проекта. По ней монтируются распределительные коробки, стационарные точки крепления розеток, выключателей, осветительных приборов. В постройках из дерева используются только провода со специальной маркировкой, изоляция которых не воспламеняется даже при высоких температурах.

Не «крутить», «временно». Лучше минимизировать количество поворотов и изгибов. По возможности прокладывайте весь провод от автоматического выключателя до конечной точки.

Выполняя монтаж электропроводки в деревянном доме своими руками, необходимо помнить, что коробки нельзя закрывать декоративными панелями или перекрытиями, затрудняющими доступ для обслуживания.

Установка выключателей и розеток

Накладные розетки и выключатели выбираются исходя из расчетной величины тока и возможности подключения под одну раму. Перед установкой отключите питание и убедитесь в отсутствии напряжения в кабеле.

Самый безопасный способ установки выключателей и розеток в деревянную конструкцию – это установка их на металлические подложки. Это защитит от возможных искр от короткого замыкания или искрения при вытаскивании вилки. Для деревянного дома предпочтительнее использовать карбонитовые, а не пластиковые устройства, обладающие большей термостойкостью и выдерживающие сильный нагрев.

Способы открытой электропроводки

Открытая электропроводка в деревянном доме прокладывается по внутренней стороне помещения. Главное требование – чтобы провод не касался непосредственно стен, потолка или пола и был защищен: находился посередине канала, трубы или имел несколько слоев изоляции. Трубы и воздуховоды должны быть изготовлены из материалов, не поддерживающих горение.

Монтаж электропроводки в деревянном доме можно выполнить несколькими способами:

  1. В гофротрубу из ПВХ;
  2. В металлическом шланге;
  3. В трубах или каналах из ПВХ;
  4. На кронштейнах;
  5. На керамических изоляторах.

Наиболее распространенными вариантами являются использование гофрированных труб и кабельных каналов.

Использование керамических изоляторов или «ретро-стиль», когда между многожильным проводом и стеной имеется воздушный зазор. Этот вариант также украшает дом.

Открытая проводка в деревянном доме может сочетать в себе несколько вариантов. На стены и потолки, имеющие ровную поверхность, можно применить пластиковые короба, а на других участках – гофрированные трубы.

Скрытая проводка в деревянном доме

Внутренняя проводка в деревянном доме имеет свои преимущества и недостатки. Преимуществом является отсутствие гофрированных труб и кабель-каналов, портящих внешний вид помещения. Отсутствует риск механического повреждения кабеля. С другой стороны, сложность монтажа, повышенные требования к пожарной безопасности, дополнительные финансовые затраты.

В отличие от наружной, внутреннюю проводку в деревянном доме провести сложнее. Необходимо знать больше требований и нюансов, связанных с данным видом обустройства электричества.

Скрытая проводка не должна иметь много витков, так как кабель должен быть проложен в стальных или медных трубах. Применение металлорукавов и поливинилхлоридной сетки допускается только при условии их защиты гипсовой или асбестовой прокладкой.

Если для монтажа наружной проводки не требуется специальный инструмент, то он необходим для скрытой проводки. Сверлить нужно в горизонтальном и вертикальном направлениях, вырезая пазы для изоляционных коробов. Вам придется тянуть не только провода и тросы, но и большое количество стальных или медных труб. Последние подходят лучше, так как хорошо гнутся, принимая нужную форму.

Провести электропроводку в доме своими руками можно открытую и закрытую. Делается это в местах вывода провода к выключателям или розеткам.

Ошибки при монтаже

Типичные ошибки при прокладке электропроводки в помещениях:

  • Изгиб или ослабление питающего кабеля;
  • Крепление провода к деревянной конструкции, что запрещено правилами;
  • Монтаж скрытой электропроводки с использованием гофрированных труб, металлорукавов и пластиковых коробов;
  • установка распределительного щита слишком близко к месту ввода силового кабеля;
  • Неверно рассчитано количество автоматических выключателей: либо больше, либо меньше необходимого.

Проверка электропроводки

После монтажа электропроводку необходимо протестировать: произвести визуальный осмотр, измерить сопротивление изоляции и заземляющего провода, проверить работу автоматических выключателей, УЗО или пламегасителей. Надежность электросети должна быть максимальной, так как электропроводка требует повышенного внимания и регулярного контроля.

Связанные статьи:

Монтаж электропроводки в здании

Требования к электропроводке различаются в зависимости от типа конструкции и элемента здания.

На этой странице:

  • Обрамление древесины
  • Стальное обрамление
  • Бетон и полистирольный блок
  • Соломенное косочено
  • Земля
  • крыши
  • Skillion Roofs
  • Contrabret Floors 9000
  • Timber Floors.

Для всех типов конструкции:

  • Не повредите изоляцию вокруг проводов во время установки.
  • Установите кабелепровод или муфту в бетонную плиту пола в месте ввода подземных кабелей питания.
  • Установите муфту для проводки, проходящей через изоляцию из полистирола.

Деревянный каркас

  • Убедитесь, что отверстия достаточно велики для размера/количества устанавливаемых кабелей. Если отверстие слишком маленькое, изоляция может быть повреждена при протягивании кабеля.
  • Убедитесь, что сверление и вырезание не превышают пределов, установленных NZS 3604 для размера и расположения рамы. Основные правила изложены в стандарте 7.1.7 (балки перекрытия), 8.5.2 (обрезные стойки) и 8.7.5 (верхние и нижние пластины).

Стальной каркас

  • Отверстия обычно предварительно просверливаются.
  • Установка проводки как для деревянного каркаса
  • Установите втулки в отверстия, через которые должны проходить кабели, чтобы защитить кабели от повреждений (на некоторых каркасах втулки уже установлены).
  • Используйте саморезы для крепления скрытых коробок, распределительных щитов и счетчиков.
  • Убедитесь, что корпус заземлен.

BRANZ рекомендует временно заземлить рамы во время установки для дополнительной защиты.

Бетонные и полистирольные блоки

  • Спланируйте схему электропроводки до начала строительства, чтобы определить расположение всех кабелепроводов, скрытых коробок и т. д.
  • Установите трубы из ПВХ в стены перед заливкой бетона или цементного раствора.
  • Защитите проводку, монтируемую на поверхность, проложив ее в кабелепроводе.
  • Установите деревянные блоки в конструкцию из пенополистирольных блоков, чтобы обеспечить прочную фиксацию настенного оборудования, такого как светильники, полотенцесушители, обогреватели.

Тюк соломы

  • Проложите трубы из ПВХ через стены, чтобы промыть коробки и настенные светильники.
  • Установите большой кабелепровод для доступа к электросети к измерительной коробке.
  • Укажите установку деревянных блоков с привинченными к ним заподлицо коробками в конструкцию из тюков соломы, чтобы обеспечить прочную фиксацию настенного оборудования, такого как светильники, полотенцесушители, обогреватели и т. д.

Земляная конструкция

  • Прокладка труб из ПВХ через стены для промывки ящиков и мест настенных светильников.
  • Установите большой кабелепровод для доступа к электросети к измерительной коробке.
  • Вырезать каналы цепной пилой.
  • Используйте заподлицо коробки, предназначенные для использования с бетоном или бетонной кладкой.
  • Установите деревянные блоки для коробов смыва, чтобы обеспечить прочную фиксацию настенного оборудования, такого как светильники, полотенцесушители и обогреватели.

Подкровельные пространства

  • Держите основные кабельные пути вдали от люка. Доступ к люку. Любые кабели в пределах 2 метров от крышки люка и там, где пространство для доступа более 600 мм, должны быть обрезаны.
  • Кабели сверхнизкого напряжения и кабели связи располагайте на расстоянии не менее 300 мм от трасс силовых кабелей (лучше дальше).
  • Не прокладывайте силовые кабели над фермами во избежание проникновения кровельного гвоздя в кабель.
  • Прикрепите всю проводку к деревянным рейкам, где кабель проложен под прямым углом к ​​основному каркасу.

BRANZ рекомендует устанавливать светильники и электрические розетки на чердаке для обеспечения электроэнергией таких установок, как вентиляционная система, насос с солнечными панелями или для использования торговцами при работе на чердаке.

Крыши Skillion

Предварительное планирование необходимо, так как установка дополнительных кабелей затруднена после облицовки потолков.

  • Протяните кабели через отверстия в центре потолочных балок, чтобы свести к минимуму вероятность проникновения кровельного гвоздя в кабель.
  • Перед установкой потолочных светильников проверьте размер пространства на крыше, чтобы убедиться, что они подходят.
  • Укажите потолочные светильники с маркировкой IC и IC-F, которые могут быть покрыты изоляцией.

Бетонные полы

  • Кабелепроводы, которые должны располагаться внутри бетонной плиты, обычно используют 25-мм кабелепроводы для питания, телефона, данных и телевидения.
  • Канал сетевого кабеля от измерительной коробки обычно имеет диаметр 50 мм и изогнутый изгиб, позволяющий также установить в него основное заземление. (Обратите внимание, что если подземный сетевой кабель длинный, это может быть многожильный алюминиевый проводник, требующий 100-мм канала и стреловидного изгиба).
