Проход дымохода через перекрытие | Особенности и монтаж в СПб

Устройство системы дымоотведения для дома или бани требует соблюдения предписаний противопожарной безопасности. Выводить дымоход через перекрытие можно только при соблюдении определенных условий. Особенно данный вопрос актуален, если основной или отделочный материал в здании – древесина. В этом случае предписания СНиП – это основа для безопасной эксплуатации отопительного оборудования.

Содержание:

Особенности вывода через потолок
Предписания СНиП
Проход через деревянное перекрытие
Вывод кирпичного дымохода через деревянный потолок
Вывод металлического дымохода через потолок
Керамические
Сэндвич-блоки
Монтаж потолочно-проходного узла
Порядок монтажа металлического дымохода через потолок
Термостойкие материалы
Рекомендации по выводу через перекрытия
Монтаж в Санкт-Петербурге

Особенности вывода дымохода через потолок

Устройство системы печного дымоотведения и оформление дымоотвода для газовых котлов имеет две схемы – внутреннюю через перекрытия и внешнюю через стену. Именно первый вариант и создает проблему вывода дымоходной трубы через потолок и кровлю.

Чтобы правильно вывести дымоход через крышу и защитить место прохождения трубы от перегрева и возгорания, обращают внимание на используемые материалы. Кирпичная кладка нагревается тяжелее нержавейки, однако в обоих случаях требуется создание потолочно-проходного узла (ППУ). Он представляет собой короб, наполненный огнеупорным материалом. Такая изоляция прохода в потолке – защита для перекрытия от нагревающегося дымохода.

Другой аспект, на который следует обратить внимание – близость инженерных и коммуникационных линий. Система дымоотведения не должна соприкасаться с ними, их расположение следует рассчитывать заранее.

Также обращают внимание на стропильную систему. Трубы не должны соприкасаться с несущими частями. Конструкцию следует рассчитывать заранее с учетом дымоходной трубы. Для уже готовых построек ее пересобирают и укрепляют.

Отдельно выделяют сборные дымоходы. Вне зависимости от материала стыки блоков и других элементов не должны приходиться на перекрытие. В соответствии со стандартом, стык должен размещаться на расстоянии не менее 30 см от места соединения с потолком как вниз, так и вверх.

Предписания СНиП

Вывод дымохода через стену или перекрытие регулируется нормами и предписаниями СНиП 41-03-2003. Некоторые из положений считаются устаревшими ввиду появления новых материалов и технологий. Однако основные принципы соблюдаются в любом случае. При проверке печей и каминов пожарные службы также ориентируются на данные стандарты.

К основным предписаниям СНиП по переходу дымохода через потолок относят следующие положения:

толщина кирпичного дымохода должна увеличиваться, сооружается распушка, предотвращающая сильный нагрев кирпича в месте стыка;
отступ распушки от перекрытия должен составлять не менее 7 см, вверх или вниз – не уточняется, однако проверка может потребовать наличие такого отступа с обеих сторон;
дымоход не должен иметь прямых соединений с конструкцией постройки или другими сооружениями, чтобы в случае деформации одного элемента не получить нагрузку на другой;
для металлических дымоходов выполняются предписания от производителя или общие требования;
металлические трубы пропускаются через перекрытия через гильзы большего диаметра, пространство между гильзой и трубой заполняется негорючим материалом.

Данные предписания относятся к любым типам построек. В зависимости от материалов различаются определенные размеры и отступы. Особое внимание рекомендуется обращать на деревянные перекрытия.

Проход дымохода через деревянное перекрытие

Применение древесины в строительстве накладывает определенные требования к системам отопления. Это относится и к деревянным межэтажным балкам и перекрытиям, через которые выходит дымоходная труба. Дымоход через потолок в этом случае монтируется по определенным правилам.

Отдельно обращают внимание на использование пропиток, повышающих огнеупорность древесины. Они действительно повышают ее сопротивляемость огню, однако не следует считать, что после пропитки дерево не будет гореть. Пропитка со временем утратит свои свойства, да и после свежей обработки она не дает полной защиты, как бы ее не рекламировали.

Вывод кирпичного дымохода через деревянный потолок

Кирпичная кладка нагревается слабее металлической трубы, однако и она может нагревать древесину до обугливания. Во избежание этого проход дымохода через перекрытие выполняется с помощью распушки. Для ее устройства ориентируются на следующие параметры:

высота должна быть не меньше трех рядов кирпича, также ориентируются на высоту перекрытия, отступ распушки от уровня потолка в обе стороны – от 7 см;
толщина распушки должна составлять от 50 см для открытых древесных конструкций и не менее 38 см для древесины, покрытой защитным слоем штукатурки с армированной сеткой в 25 мм или металлом с асбестовой прокладкой в 8 мм.

Проход кирпичного дымохода можно устроить и без распушки. В этом случае делается такой же короб, как для металлической трубы. Устраивают его следующим образом:

рассчитывают свободное пространство до деревянного перекрытия – 13-25 см;
вся площадь вокруг трубы снизу подшивается металлическим листом или минеритом, его готовят заранее с вырезом под трубу;
когда кладка доходит до потолка, лист надевают на дымоход, после чего его поднимают дальше, лист закрепляют к потолку;
пространство между трубой и деревянным перекрытием заполняют негорючими материалами: универсальными вариантами считаются керамзит, вермикулит, минеральная вата;
поверх перекрытия короб накрывается вторым листом, после чего трубу поднимают выше.

Распушку-выдру или проходной узел делают и при выводе через кровлю. В этом случае особое внимание уделяют герметизации стыка от попадания влаги. При переходе через второй потолок делают новое перекрытие – это актуально для двухэтажных строений.

У нас вы можете заказать установку

Дымоходы Через крышу Через стену Из нержавейки Ккерамические дымоходы

Вывод металлического дымохода через потолок

p>Металлические конструкции для дымоотведения отличаются простотой монтажа. При этом важно учитывать ключевое свойство металла – высокую теплопроводность, вследствие чего нагрев трубы и контакт с древесиной может привести к возгоранию.

С учетом данного аспекта монтаж дымохода из стали через деревянное перекрытие осуществляется с обязательным устройством проходного короба, монтажом проходки или патрубка. Их устанавливают независимо от толщины нержавеющей стали – даже если вы выбрали AISI 430 толщиной 1 мм, все равно потребуется обустройство изоляции. Короб можно сделать самостоятельно или сразу приобрести готовый вариант.

В первом случае рекомендуют правильно соблюсти строительные нормы и стандарты противопожарной безопасности:

толщина стального листа для защиты перекрытия от нагрева трубы не должна быть меньше 0,5 мм;
отверстие под дымоходную трубу в листе вырезается на 0,5 мм больше, чтобы труба свободно проходила, но не было большого зазора;
расстояние между металлической трубой и перекрытием не должно быть меньше 25 см;
внутреннее пространство заполняется минеральной ватой или иными негорючими материалами.

Оптимальный вариант – приобрести в специализированном магазине готовый проходной узел. В этом случае достаточно только учитывать диаметр монтируемой трубы. Все размеры короба будут соответствовать требованиям пожарной безопасности. В некоторых комплектах сборных конструкций такие проходные узлы поставляются сразу.

В ряде случаев металлические дымоходные трубы объединяют с кирпичной кладкой по принципу гильзования. Такой способ позволяет решить сразу несколько задач:

снижает образование сажи за счет сглаживания стенок;
устраняет завихрения в прямоугольном сечении и улучшает тягу;
повышает безопасность эксплуатации за счет дополнительной защиты.

Также подобная труба лучше смотрится в дизайне с кирпичной печью или камином. На пересечении с потолком делается обычная распушка с требованиями под кирпичную кладку.

Керамические дымоходы

Керамика обладает всеми преимуществами кирпичной кладки, однако также подвержена и значительному нагреву. Минимальное расстояние между таким дымоходом и деревянными частями – 38 см. Его можно сократить до 25 см при наличии двуслойных асбестовых перекрытий.

Если труба выполнена из керамики и изолируется минеральной ватой, расстояние до защищенной асбестом стенки можно сократить до 13 см, при отсутствии защиты – 26 см. С учетом данных параметров организация проходного короба также остается актуальной.

Сэндвич-блоки

Одним из самых оптимальных способов сделать безопасную систему дымоотведения в деревянном доме – собрать ее из сэндвич-блоков. Они производятся сразу в три слоя с теплоизоляцией посередине и уже сами по себе имеют определенную защиту от нагрева.

Такой вариант позволяет сделать переход через потолочное перекрытие более аккуратным, не требуя выпиливания большого отверстия. Однако устройство ППУ также потребуется. Выполняется оно в соответствии со спецификой данного материала. В качестве теплоизоляционного материала применяют базальтовую вату и картон, стенки узла выполняют из минерита.

Такая конструкция отлично справляется даже с высокими температурами. При правильном устройстве она обходится недорого, сохраняет приятный внешний вид и гарантирует безопасную эксплуатацию систем отопления и дымоотведения.

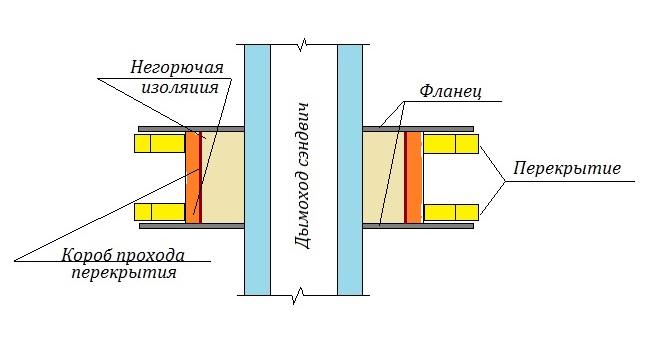

Монтаж потолочно-проходного узла

Монтаж узла выполняется по следующему алгоритму:

в месте прохода трубы через потолок выпиливается квадратное отверстие;
размер отверстия равен диаметру трубы плюс 50 см, по 25 от трубы до древесины с каждой стороны;
в полученное отверстие монтируется самодельный или готовый короб, его закрепление выполняется снизу через фланец или с внутренних стенок;
продевается пролет трубы, стыки с другими частями не должны быть внутри или вблизи от короба;
пространство внутри короба заполняют негорючими материалами, обычно это минеральная вата;
короб накрывают сверху фланцем, после чего дымоход собирают дальше.

Важно учитывать, что лист металла, закрепляемый снизу и поверх короба, а также металлические стенки короба не должны контактировать с деревянным перекрытием напрямую. По необходимости их отделяют негорючей прокладкой или термоизолятором. Саморезы также могут передавать получаемое тепло, что ставит под сомнение их применение. Можно использовать листы минерита.
При установке дымохода через потолок уделяют особое внимание гидроизоляции, а также утеплению чердачной и наружной части трубы – нужно максимально надежно закрыть дымовой канал от протечек и конденсата. Проем между трубой и потолком заполняют по периметру специальным герметиком. Независимо от того, как проводится установка дымоотвода – через потолок или через стену, необходимо выполнить утепление всей длины участка трубы снаружи здания.

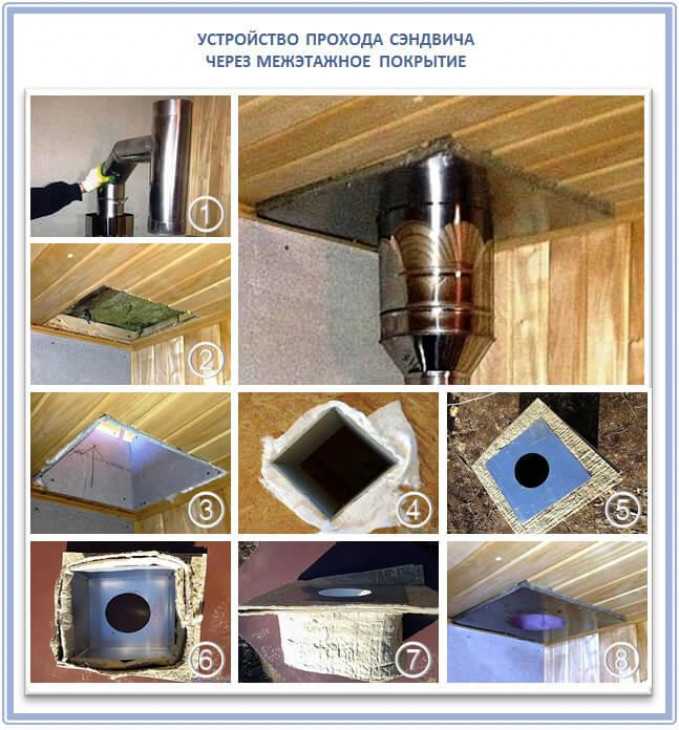

Порядок монтажа металлического дымохода через потолок

Установка металлической трубы через потолочное перекрытие выполняется по следующему порядку действий:

подготовка – на данном этапе осматривается участок проведения работ, оценивается близость деревянных конструкций, стропил и других элементов;
выпиливается квадратное отверстие под короб, по необходимости перекрытие и иные элементы конструкции укрепляются, если нарушается их целостность;
все ближайшие деревянные элементы в комнате и на чердаке тщательно обрабатываются огнестойкой пропиткой, дожидаются положенного периода высыхания;
в отверстие монтируют короб узла, проверяют надежность креплений;
собирается нижняя часть трубы, в короб вставляется цельный пролет и соединяется с основным дымоходом;
короб засыпается теплоизолирующим материалом, при использовании керамзита или вермикулита можно обернуть дымоход минеральной ватой во избежание зазоров.

При монтаже металлического дымохода важно точно рассчитать отверстие ППУ. Труба должна монтироваться строго вертикально, без нагрузки и зажимов с определенных сторон. Любые перегибы могут со временем иметь негативные последствия. Рядом с трубой укладываются только негорючие утеплители.

Термостойкие материалы

При устройстве проходных коробов особое внимание уделяется – применяются только термостойкие изолирующие материалы. Среди самым распространенных выделяют сыпучие наполнители – керамзит и вермикулит. Также активно используется минеральная вата.

Обращают внимание и на минерит – фиброцементный материал, обычно используемый для облицовки стен вблизи места, где стоит печь и находится дымоходный канал. Отличается негорючестью даже при очень высоких температурах, выполняется из плит, которые могут использоваться при изготовлении проходных узлов. Также обращают внимание на его экологическую безопасность независимо от нагрева.

Среди современных материалов выделяют базальтовые плиты, изготавливаемые из соответствующей ваты и покрываемые алюминиевой фольгой. Эти покрытия также используются в отделке для защиты стен и перекрытий. Экологически безопасные, защищены от воздействия влаги, поселений грызунов и насекомых, развития грибка или другой микрофлоры.

Монтаж дымоходов в Санкт-Петербурге

Устройством систем дымоотведения для загородных домов и бань в Санкт-Петербурге и области занимается компания «Дымоход Мастер». Ее сфера деятельности включает монтаж конструкций из любых материалов, включая эффективное применение современных технологий и элементов.

Преимущества сотрудничества с «Дымоход Мастер»:

многолетний опыт работы с дымоходными системами самых разных конструкций;
индивидуальный подход, учитывающий как пожелания заказчика, так и специфику помещений;
активное применение надежного современного оборудования и материалов, поставляемых напрямую от производителей;
соблюдение предписаний пожарной безопасности и СНиПов, гарантия качества, безопасной и долгосрочной эксплуатации;
возможность заказать качественную сборку дымохода, установку печи, газового котла или камина;
гарантийное и постгарантийное обслуживание дымоходных систем, включая очистку от сажи и гари.

Специалисты «Дымоход Мастер» с особым вниманием относятся к местам переходов дымоходных труб через перекрытия. Обращают внимание на особенности строения, включая стропильную систему кровли. По необходимости подбираются оптимальные решения, позволяющие с наименьшими затратами и рисками вывести дымоходы через потолок.

Сотрудничество с компанией основано на простой схеме:

Работа ведется как со строящимися домами, так и с готовыми постройками. Во втором случае может потребоваться спектр дополнительных работ для устройства системы дымоотведения – укрепление стропил и потолков в месте перехода, монтаж защитных экранов.

Для начала сотрудничества достаточно обратиться к консультанту компании любым удобным способом. Он ответит на вопросы, представит полную информацию по стоимости услуг и возможностям сотрудничества, а также поможет оформить заявку.

Вам также будет интересно

Как происходит установка дымоходов Дымоходы через потолок Как выбрать дымоход Инструкция по монтажу дымохода Как правильно установить дымоход своими руками

Как сделать проход дымохода через перекрытие, чтобы не было угрозы пожара

Самый опасный участок дымохода с точки зрения возгорания — это место выхода (прохождения) дымохода из перекрытия (особенно, если перекрытие деревянное). Речь идет о так называемом проходном узле, правильность монтажа которого — это залог безопасности для вас и вашей семьи. Любая ошибка или халатность в организации этого пространства может стать причиной пожара, поэтому в данном вопросе лучше переборщить с мерами безопасности, чем что-то упустить. Как говорится, тот случай, когда лучше перестраховаться.

И мы так понимаем, если вы читаете этот текст, значит для вас понятия аккуратности и соблюдение технологий — не пустой звук. Ну, а наши эксперты, посредством данной статьи, помогут вам восполнить пробелы в необходимых знаниях по данному вопросу. В этой статье мы расскажем, как организовать проход дымохода сквозь потолок или стену, чтобы это было и надежно, и безопасно.

Кстати, если и монтаж печи вы планируете осуществлять самостоятельно, не поленитесь прочитать советы наших специалистов и по этому вопросу.

Рис 1. Проход дымохода MAGMA через деревянное перекрытие

Особенности действующих норм и правил

Пожаробезопасность практически всегда регламентируется соответствующими нормами и правилами со стороны законодательства. Если непонятно, как организовать проход дымохода через перекрытие, то берем в руки нормативный документ и изучаем букву закона. Все требования указаны в СП 7.13130.2013 “Отопление, вентиляция и кондиционирование”. Информация о пожаробезопасности прохода дымовой трубы через перекрытие находится в пунктах: 3-3.15, 5.14, 5.21, 5.27.

Не станем цитировать в статье весь текст из вышеупомянутых пунктов, так как это долго, сухо и не всегда понятно для неспециалиста. Но на некоторых моментах мы все же остановимся.

Согласно этому документу, если диаметр трубы составляет 120 мм, то размер потолочной разделки должен быть почти 900х900 мм. Мы выделили этот пункт неспроста. Дело в том, что у большинства современных домов расстояние между балками составляет не более чем 600 мм…

Такая ситуация получается из-за того, что документ описывает, главным образом, кирпичные печи, при этом не учитывается использование современных термоизоляционных материалов, имеющихся на рынке. “Но как же быть?” — спросите вы. Об этом далее…

Как обстоят дела на практике и насколько можно отойти от норм

Ответим так: “Да, можно отойти от этих норм. И да, на практике можно делать все законно, если делать это по уму”. Дело в том, что есть несколько официальных документов, которые также регламентируют правила пожаробезопасного прохода дымохода через потолок или стену.

К таким документам относятся:

Инструкция производителя дымохода. Да, да, на эту инструкцию можно смело ссылаться как при монтаже дымохода, так и при появлении любых вопросов от контролеров. Часто производители дымоходов в паспорте прописывают все допустимые для своего изделия расстояния и материалы. Пример такого паспорта имеется у дымохода Schiedel.
Документ согласования проходной разделки с МЧС. Такой документ вы можете получить самостоятельно, обратившись в министерство с соответствующим запросом. Для этого нужно отправить на испытание разработанную вами проходку для потолка или стены. В случае положительного заключения, использование такой проходки потолка становится полностью законной.
TROL 2006 — это профессиональные правила строительных работ по печам и воздушному отоплению, действующие в Европе. Точнее сказать, эти правила действуют для европейского печного оборудования, которое, между прочим, продается и в нашей родной стране.

Лавров Сергей
Заведующий магазином на пр-те Народного Ополчения, 22
В нашем ассортименте представлены 7 видов дымоходных систем. Ознакомьтесь с ними на этой странице.

ТОП-3 рекомендации от наших экспертов

Учтите эти советы, и они помогут вам изготовить правильный проход дымохода через деревянное перекрытие.

Совет №1. Параметры разделки

В зависимости от внешнего диаметра дымохода определяются размеры сквозного отверстия. Например, с диаметром трубы до 220 мм рекомендуется выполнить квадратное отверстие 500 Х 500 мм. Диаметру трубы от 220 до 300 мм. — отверстие подойдет с габаритами 600 Х 600 мм.

Кстати, если читая эту статью, вы еще не определились с выбором самого дымохода, то мы подготовили критерии, учитывая которые, вы точно сможете сделать взвешенный выбор.

Совет №2. Материалы

Рекомендуем остановится на следующих двух материалах:

Огнезащитная вата Rockwool Firebatts с фольгой.
Теплоизоляционные плиты из силиката кальция. Например, Silka, Суперизол и др.

Рис 2. Безопасная потолочная разделка с использование ваты Rockwool Firebatts и плиты Silka

Для использования данных материалов не потребуется особая инструкция, все достаточно ясно и понятно — из плиты сооружаем вентилируемый короб, затем монтируем его к трубе. После чего ватой заполняем свободное пространство (предварительно вату необходимо порезать на полоски и уложить на ребро фольгой к трубе — после чего дело в шляпе 🙂

Лавров Сергей
Заведующий магазином на пр-те Народного Ополчения, 22
Обратите внимание, что изоляцию не нужно подводить вплотную, так как на этом участке появится риск перегрева трубы.

Еще один момент… Многие ошибочно полагают, что для сэндвич-трубы не нужна изоляция и перекрытие. Надеемся, вы не относитесь к сторонникам этого убеждения. Но если вы не совсем понимаете, о чем речь, то обратите внимание на эту статью “Что нужно знать о сэндвич-дымоходах”.

Совет №3. Изолируем фланцы

Разделка с обеих сторон будет закрываться с помощью металлических фланцев. Чтобы избежать передачу тепла перекрытию от дымохода через эти фланцы, обязательно уложите под них прокладки из базальтового картона.

Рис 3. Изоляция базальтовым картоном под фланцем дымохода MAGMA

После выведения дымохода стоит обратить внимание на вопрос организации правильной гидроизоляции трубы на крыше. Об этом подробнее читайте в статье.

К завершению…
