Теплоизоляция для теплого электрического пола

Страница посвящена такому вопросу как теплоизоляция для теплого пола (электрического): виды утеплителей, минусы и плюсы электрических матов, а также значение пеноплекса, пенофола и листовой пробки в утеплении пола.

Все чаще владельцы квартир и домов устанавливают в качестве основного отопления электрические теплые полы.

Связано это с комфортом, которое они создают в помещении и эффективностью работы, но чтобы так и было, необходимо придерживаться правил монтажа.

Одним из важных компонентов устройства является теплоизоляция.

Значение теплоизоляции

Именно от нее зависят энергозатраты пола в работающем режиме и снижение теплопотерь до минимума.

Основной функцией теплоизоляции является:

  1. Предотвращение потерь тепла через черновое покрытие пола.
  2. Теплоизоляция под электрический теплый пол обеспечивает равномерный нагрев всех элементов, с дальнейшей отдачей тепла напольному покрытию по всей поверхности.
  3. Так как происходит качественное распределение тепла, это значительно снижает энергозатраты.
  4. Она создает дополнительную звукоизоляцию, что особенно важно в многоквартирном доме.
  5. Если под полом находится неотапливаемое помещение или грунт, то теплоизоляция устраняет проникновение влаги и холода снизу.

Если утеплитель под теплый пол электрический подобран и уложен правильно, то весь пирог напольного отопления превращается в закрытую термическую зону, в которой тепло распространяется в нужном направлении и равномерным потоком.

Теплоизоляция для теплого пола (электрического): виды

Современный рынок обогревательных систем предлагает уже готовые утеплители, созданные специально для электрических полов.

Их пока еще немного, но они отвечают всем стандартам качества и безопасности:

  1. Пенофол – это разновидность вспененного полиэтилена, покрытого фольгированным слоем. Отражающая поверхность – главное требование при выборе теплоизоляции, так как именно она направляет тепловые волны в сторону потолка.Материал лишен каких-либо пор, достаточно плотный, чтобы выдерживать большие нагрузки, и бывает 4-х видов:
    1. Фольгированная поверхность находится только с одной стороны.
    2. Отражателем покрыты обе стороны материала.
    3. У самоклейки с одной стороны фольга, а с другой специальный клей.
    4. Одна сторона материала покрыта полиэтиленовой пленкой, а другая – фольгой.

    Для электрических полов подходит любой из видов пенофола, поэтому ориентироваться при покупке нужно на толщину теплоизоляции. Как правило, самый толстый (10 мм) применяется при монтаже теплого пола на балконах, верандах и лоджиях.

  2. Экструдированный пенополистирол (пеноплекс) – является самым популярным утеплителем для электрического теплого пола. Связано это с его высокими показателями прочности и теплоизолирующими свойствами. Его структура не меняется под воздействием высоких температур и не выделяет вредные вещества.

    Особенно хорошо укладывать электрический теплый пол на пеноплекс, когда нужно минимизировать толщину конструкции.

  3. Листовая пробка – это самый качественный, натуральный, прочный, экологически чистый теплоизоляционный материал. Он:
    • не подвержен гниению;
    • пожаробезопасен;
    • не меняет своей структуры и объема при нагревании.

    Единственный минус пробковых листов – это их высокая стоимость.

Это основные виды теплоизоляции, которые можно стелить даже под стяжку. Выбирая один из них нужно ориентироваться на такие показатели, как прочность, толщина листа, долговечность и теплоизолирующие свойства.

Электрические маты: минусы и плюсы

Нагревательные маты – это новый вид электрических полов, который пришел на замену укладке кабеля.

Благодаря им весь процесс значительно упростился, что связано, прежде всего, с особенностью их строения:

  1. Электрические маты для теплого пола продаются в рулонах шириной 50 см, а их длина ограничивается только площадью помещения.
  2. В их основе сетчатая подложка из кевлара или стекловолокна, на которой закреплен кабель. Он сразу уложен «змейкой» с шагом от 5 см и к нему ведет электрический провод для подключения системы к терморегулятору.

Существуют нагревательные маты, в которых можно менять шаг между витками, а при необходимости их можно разрезать на куски необходимой длины, избегая повреждения кабеля.

Среди достоинств нагревательных матов можно отметить следующие:

  1. Простота монтажа, которая проводится еще быстрее, если подложка уже имеет клеевую основу. Достаточно снять защитное покрытие и уложить маты в нужном направлении.
  2. Они настолько тонкие (3мм), что практически не влияют на толщину пола.
  3. Нагревательные маты абсолютно безопасны благодаря материалам, из которых сделаны и надежны.
  4. В случае выхода из строя части нагревательных элементов остальная система будет работать.
  5. Так как для их укладки не требуется стяжка, то >ремонтировать подобную систему легко: достаточно определить, где проблема, снять напольное покрытие, убрать слой клея и заменить поврежденный кабель.

При монтаже подобной обогревательной системы применение теплоизоляции не обязательно, хотя большинство мастеров все-таки ее используют, чтобы уменьшить энергозатраты при ее эксплуатации.

Как выбрать утеплитель для теплого пола и не ошибиться

Собираетесь утеплить пол? Важна не так сама система утепления, как утеплитель, заложенный под нее. Именно он требует тщательного подбора как под вид утепления, так и под само помещение. Далее мы раскроем структуру теплого пола и подробно опишем, как выбрать утеплитель под него и не ошибиться.

Содержание

  • 1 Общие сведения: энергопотери и их избежание
  • 2 Виды материалов для утепления
  • 3 Индивидуальные особенности электрического и водяного теплого пола

Общие сведения: энергопотери и их избежание

Прежде всего, для чего нам теплоизоляция для теплого пола? Известно, что 20% тепла от нагрева пола идут вниз, иначе говоря — мы попросту потратим энергию и не получим желаемого результата.

Вот с чем нам помогут справиться теплоизоляционные материалы:

  • уменьшат естественные теплопотери. Тепло уходит к холодной поверхности прямиком наружу или в грунт. Как сказано выше, потеря составляет 20%.
  • помогут равномерно распределить тепло по периметру, сиречь по полу. Энергия не будет расходоваться на перекрытия или элементы ниже площади обогрева.
  • сэкономят энергию для дополнительного подогрева
  • уменьшат стоимость отопления
  • создадут и дополнительную звукоизоляцию
  • предотвратят попадание влаги через напольное покрытие
  • обезопасят систему подогрева

На схеме видим структуру теплого пола в частном доме, независимо от его вида. Будь то электрический или водяной механизм, картина выглядит примерно так:

Основание может отличаться, в зависимости от того, что находится под утепляемой поверхностью. Для выбора самого утеплителя стоит определить, что под ним: грунт, цокольный этаж, жилые помещения. Данный аспект весьма значим для подбора материала.

К примеру, если под утепляемым полом грунт либо цокольный этаж, рекомендуемая толщина утеплителя составляет 50-100 мм. В случае, коль под полом жилое отапливаемое помещение, хватит и 20-50 мм.

Виды материалов для утепления

Для выбора материала нужно понимать, какие качества в нем наиболее ценны. Вот самые важные из них:

  • низкая теплопроводность, что логично
  • высокая прочность на сжатие
  • упругость материала
  • низкий показатель деформации, способность выдерживать нагрузки
  • устойчивость по отношению к агрессивным средам
  • высокая плотность (минимум 25кг\м3, специалисты рекомендуют 50кг\м3)
  • влагопоглощение — минимальное

Независимо от того, электрический теплый пол или водяной, общий список утеплителей, рекомендуемых в использовании, неизменен, а подбор составляется в зависимости от ситуации. Рассмотрим наиболее популярные теплоизоляторы:

  • пенополистирол
  • пробковая подложка
  • полипропилен
  • минеральная вата
  • профильные теплоизоляционные маты

Пенополистирол по праву считается лучшим материалом-утеплителем. Он применяется как к электрическому так и водному теплому полу. По цене — недорого, по качеству — идеальный вариант. Экструдированный пенополистирол особенно хорошо показывает себя в сочетании с металлизированной лавсановой пленкой, которая защищает пол от щелочи и разрушения.

Пробковая подложка — хороший, экологически-чистый материал, который можно применять. Но есть ряд ограничений. Цена на «пробку» довольно высока. Данный утеплитель имеет ограничения в высоте помещений. И подложка требует дополнительного луче-отражающего слоя для максимального КПД. Вариант имеет место исключительно в электрических теплых полах, работающих как дополнительное утепление.

Полипропилен -может как служить самостоятельно, так и в дополнении с пенополистиролом. Хорошо выдерживает температуры вплоть до 130*С, имеет ячеистую структуру, поддается к обработке. Выбор полипропилена — дело индивидуальное, в зависимости от особенностей утепления.

Минеральная вата- так же недорога в стоимости и весьма полезна. Обеспечит дополнительную звукоизоляцию. Желательно применять фольгированную минвату, во избежание вреда для здоровья и обеспечения дополнительного отражения тепловых лучей. Важно: теряет свойства при малейшем намокании, обладает сравнительно высоким показателем влагопоглощения, посему применима только в электрических теплых полах.

Индивидуальные особенности электрического и водяного теплого пола

Еще несколько аспектов о выборе утепления. Начнем с электрических теплых полов. Они делятся на три вида: кабельный, сеточный и инфракрасный.

Первый монтируется в саму стяжку пола и подходит для утепления цокольных этажей, как следствие — требует наибольшего утеплительного слоя. В таком случае, подойдет экструдированный полистерол, минеральная вата с фольговым покрытием. В целом — материалы с высокой плотностью в слой около 100 мм.

Кабель с армирующей сеткой монтируется поверх стяжки. Он хорош для работы, когда ниже утепления находится обогреваемое помещение. В таком случае, дополнительная теплоизоляция не является чересчур важной.

Инфракрасный пол подходит для тех, кто не хочет заниматься капитальными работами. Применяется под линолеум или ламинат. В данном случае необходима теплоизоляция в виде вспененного полиэтилена с фольгированным покрытием для отражения ИФ-лучей. Поверх утеплительной установки необходимо добавить дополнительный слой гидроизоляции.

Утеплитель для теплого водяного пола — тоже вопрос не простой, но вполне решаемый. Структура такого теплого пола — множество труб, несущих горячую воду по всему периметру. Следственно, материал-утеплитель должен обладать не только низкой теплопроводимостью, но и нулевым показателем впитывания влаги, устойчивостью к ее воздействию. Следует подумать и о пароизоляции. Лучшим вариантом служит экструзионный пенополистирол. Он выдерживает нагрузки, идеально сохраняет тепло, не впитывает влагу, а служит очень долго. Но выбор ситуативен.

На этом обзор основных материалов для утепления теплых электрических и водяных полов можно заканчивать. Важно помнить, что выбор материала целиком зависит от поставленных целей. Обладая знаниями о качестве каждого утеплителя, вы несомненно найдете именно то, что обеспечит максимальный КПД именно вашего теплого пола.

Утеплитель для теплого пола: Как выбрать лучший материал

Тонкая изоляция не будет лучшей, но она может быть практичной.
(Изображение предоставлено Гетти)

Изоляцию для теплого пола важно учитывать при планировании системы отопления в вашем доме.

Изоляция не только снижает потери тепла, но и может сэкономить ваши деньги, особенно когда сама изоляция может быть относительно недорогой по сравнению с ней.

Но есть много вариантов, что затрудняет выбор того, какой тип теплоизоляции пола лучше всего подходит для вашего проекта.

Здесь есть все, что вам нужно знать об теплоизоляции пола, от причин, по которым она вам может понадобиться, до различных доступных типов в зависимости от того, где в доме установлен ваш теплый пол.

Нужна ли изоляция для теплого пола?

Существует две причины для теплоизоляции полов с подогревом (UFH), первая из которых связана со сроками. Правильно изолированной системе UFH может потребоваться два часа, чтобы нагреть помещение над ней до нужной температуры. Без изоляции система пытается нагреть бетонную плиту и землю под ней, поэтому время нагрева может увеличиться до 6-7 часов. Это может привести к тому, что единственным практическим способом работы системы будет ее работа в режиме 24/7.

Это может показаться неразумным способом эксплуатации системы, пока мы не рассмотрим вторую причину: потери тепла. Около 10% тепла в неизолированном доме уходит через пол. Если остальная часть дома изолирована до разумного уровня, доля теплопотерь будет только увеличиваться. Тогда вопрос в том, хотите ли вы добавить 20% или 25% к вашему счету за отопление?

Изоляция XPS обеспечивает жесткую подложку для напольного отопления (Изображение предоставлено Getty)

Нужна ли изоляция для водяных и электрических систем?

Да, важность и толщина изоляции не меняется в зависимости от мокрого UFH или электрического напольного отопления, нового строительства или модернизации. Все они пытаются добиться одного и того же — обогреть помещение над ним — поэтому в идеале им всем нужна одинаковая поддержка.

Однако в некоторых случаях, напр. дооснащение теплыми полами, что не всегда практически возможно и требуются другие решения.

Какой утеплитель лучше всего подходит для полов с подогревом? 9№ 0011

Изоляция выполняет две функции: замедляет потери тепла и обеспечивает хорошую передачу тепла на стяжку и, в конечном счете, в помещение.

По этой причине тип теплоизоляции, необходимой для теплого пола, зависит от того, где вы планируете его установить — на первом или втором этаже — и от того, с какой высотой комнаты вы должны играть.

В дополнение к этому может потребоваться изоляция, чтобы обеспечить прочную поверхность для несущей стяжки пола, которая необходима для установки электрического теплого пола, а также для мокрого UFH. С этой целью жесткие изоляционные материалы – PIR, полистирол или древесное волокно – могут дать наилучшие результаты, как описано ниже.

Подходит ли минеральная вата для изоляции?

Минеральную или овечью шерсть можно использовать для теплоизоляции пола, но для обеспечения ровной и прочной поверхности потребуется распорная плита. А вата должна быть в два раза толще других видов утеплителя.

Если вы используете минеральную изоляцию или изоляцию из овечьей шерсти, вам потребуется вдвое больше толщины, чем другая изоляция.

Опорная плита чаще всего используется для изоляции теплых полов с электрическим UFH и модернизированными мокрыми системами. Это может быть:

  • Expanded polystyrene (EPS)
  • Extruded polystrene (XPS)
  • Gypsum boards
  • Polyisocyanurate (PIR) board
  • Polyurethane (PUR) board
  • Wood fibre boards
  • Cement boards

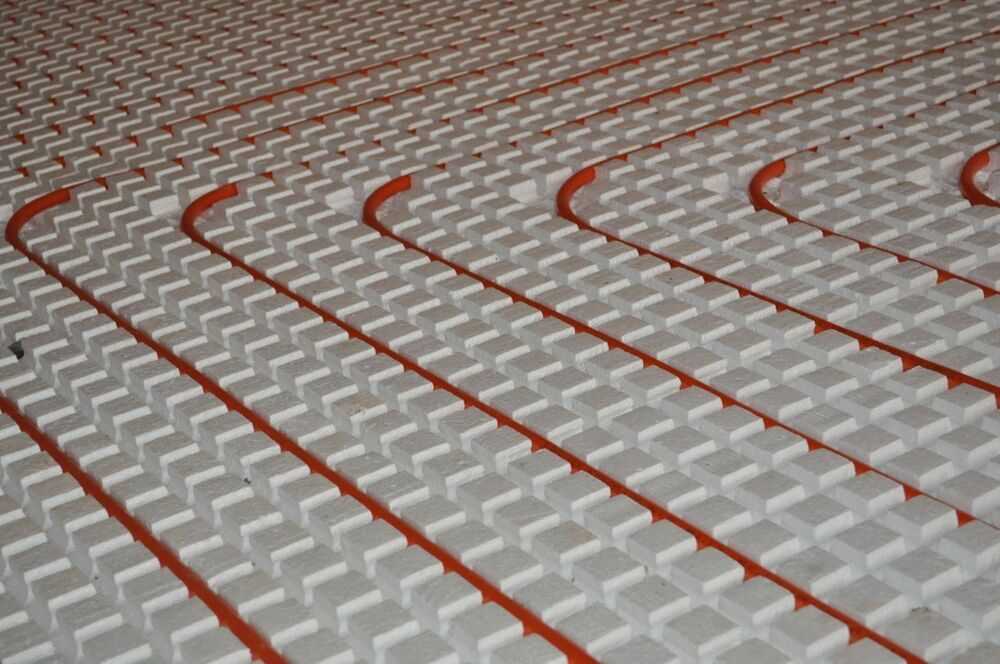

  • Preformed boards with channels to hold мокрые трубы UFH

Опорные плиты обычно имеют толщину от 12 до 25 мм.

Они обеспечивают хорошую ровную основу для отделки пола плиткой, но значение изоляции соответствует ожидаемому от материала толщиной от 12 мм до 25 мм.

В изоляции нет волшебства. Его эффективность всегда зависит от его толщины, поэтому достаточность подложки зависит от ее толщины.

По этой причине лучше всего выяснить, какое значение U будет давать выбранный вами продукт и как оно соотносится со строительными нормами. Существуют онлайн-калькуляторы коэффициента теплопередачи, которые помогут вам в этом, или вы можете обратиться к производителю изоляционных плит, если информация о выбранном вами продукте недоступна немедленно. Значения U измеряются в единицах Вт/м2К.

Изоляция PIR бывает разных размеров (Изображение предоставлено Getty)

Как распределяющие пластины работают с UFH?

Опорные доски не следует путать с распорными досками. Распорные плиты — это система крепления, которая удерживает трубы на месте во время укладки стяжки и отделки пола.

В некоторых случаях алюминиевые распределительные пластины также «распределяют» тепло по полу и удерживают на месте изоляционные материалы, такие как минеральная вата. Но, как правило, сами по себе они не служат для изоляции.

Какая изоляция нужна для первого этажа UFH?

Строительные нормы и правила являются хорошей отправной точкой для этого, а последняя редакция (2022 г.) требует максимального коэффициента теплопередачи для пола 0,13 Вт/м2К.

Для этого требуется минимум 180 мм изоляции PIR или 300 мм минеральной ваты. В новом доме это значение U должно быть достигнуто в любом случае, и этот уровень изоляции более чем достаточен для UFH.

При реконструкции существует больше свободы действий, и зачастую все, что можно сделать, это более тонкая изоляция. Если UFH и изоляцию можно установить ниже существующего уровня пола (т. е. между лагами пола), то вполне вероятно, что останется место для изоляции от 75 мм до 100 м, что было бы хорошо.

Если UFH устанавливается поверх существующего пола, вероятно, потребуется максимально тонкая изоляция. Часто это будет пенополистирол или гипсовая подложка, а керамическая краска, такая как Therma-Coat (откроется в новой вкладке), поможет отразить тепло обратно в помещение.

Какая изоляция нужна для межэтажных перекрытий?

Строительные нормы и правила не предусматривают теплоизоляцию межэтажных перекрытий, хотя рекомендуется звукоизоляция, которую можно обеспечить с помощью минеральной ваты толщиной 50 мм.

С точки зрения потерь тепла в доме, 50 мм PIR или 75 мм минеральной ваты предотвратят чрезмерные потери тепла вниз из-за перегрева помещения внизу.

Нужно ли изолировать трубопроводы системы теплого пола?

Короче говоря, да. Не забудьте изолировать первичный трубопровод, идущий к коллектору теплого пола для мокрых систем, и трубы, идущие от труб от коллектора к полу.

Очевидно, вам не нужно будет изолировать что-либо вроде термостата для подогрева пола, так как он является частью электрической системы, а не системы отопления.

Получайте последние новости, обзоры и советы по продуктам прямо на свой почтовый ящик.

Свяжитесь со мной, чтобы сообщить о новостях и предложениях от других брендов Future. Получайте электронные письма от нас от имени наших надежных партнеров или спонсоров.

Тим является экспертом в области экологически безопасных методов строительства и энергоэффективности жилых домов и пишет на эту тему для журналов и национальных газет. Он является автором книг «Библия устойчивого строительства» , «Просто устойчивые дома и анаэробное пищеварение — производство биогаза — производство энергии: экспертное руководство Earthscan».

Его интерес к возобновляемым источникам энергии и устойчивому развитию был впервые вдохновлен посещением теплового насоса Королевского фестивального зала и проектами по производству тепла из отходов в Эдмонтоне. В 1979 году

этот первоначальный всплеск энтузиазма привел к тому, что он попытался (и потерпел неудачу) построить биогазовый варочный котел для преобразования свиного навоза в топливо в кентской сторожке, что стало его первым проектом по переоборудованию.

Переезд в 2002 году в небольшой участок земли в Южном Уэльсе, что обеспечило ему доступ к более широкому спектру природных ресурсов, разожгло его энтузиазм в отношении устойчивого развития. Затем он установил на объекте возобновляемые технологии, в том числе котел на биомассе и ветряную турбину.

Он официально руководил консалтинговой компанией WeatherWorks по вопросам энергоэффективности и выступал спикером и экспертом на выставках по строительству и ремонту жилья по всей стране.

В теплоизоляции пола | Теплоизоляция лучистого пола

Изолирующая подложка для фольгированного нагревателя

Изолирующая подложка Warmup была специально разработана для использования с фольгированным нагревателем. Подложка отражает тепло вверх и уменьшает потери тепла вниз, делая систему отопления более эффективной. Продукт также действует как эффективный барьер от влаги.

Просмотр продукта ➝

Зачем устанавливать изоляцию для пола Warmup?

Системы напольного отопления нагревают помещение намного быстрее, чем традиционные радиаторы центрального отопления, и требуют для этого меньше энергии. Чтобы сделать ваше отопление еще более эффективным и сэкономить еще больше денег на счетах за отопление, мы рекомендуем вам также установить теплоизоляцию для работы вместе с напольным обогревателем.

Изоляция пола играет важную роль в снижении теплопотерь и быстром сокращении времени прогрева системы напольного отопления. Многие из наших изоляционных решений также обладают звукоизоляционными и водонепроницаемыми свойствами.

Преимущества теплоизоляции пола

Изоляция Warmup удерживает тепло, производимое обогревателем, внутри помещения, экономя энергию и деньги. Когда система UFH нагревается до оптимальной комфортной температуры, изоляция усиливает это тепло и быстро равномерно распределяет его по помещению.

Более высокая энергоэффективность

Чем толще изоляция под напольным обогревателем, тем выше энергоэффективность, однако более глубокая изоляция влияет на высоту надстройки пола. Продукты Warmup Insulation бывают различной толщины и размеров, чтобы предоставить вам оптимальное решение для вашего проекта по предотвращению потерь энергии.

Подходит для всех оснований

Наши изоляционные материалы подходят для использования со всеми основаниями и могут использоваться со всеми покрытиями полов. Некоторые системы напольного отопления требуют определенного сочетания изоляции и аксессуаров для успешного решения по отоплению. Пожалуйста, ознакомьтесь с подробной информацией об этих продуктах ниже.

Для использования в любом проекте

Все наши изоляционные материалы могут быть установлены в новостройках или в проектах реконструкции. При использовании в старых домах с высоким уровнем теплопотерь напольный обогреватель с изоляцией может не обеспечивать необходимую тепловую мощность для оптимального комфорта. Мы рекомендуем выполнить расчет тепловых потерь в рамках вашего проекта.
