Утепление стропильной кровли: все про утепление кровли по стропилам

все про утепление кровли по стропилам

Теплоизоляцию стропильной конструкции проводят, если запланирована активная эксплуатация сформированного ею чердачного пространства. Выполняют работы и во время строительства, и в период реконструкции или ремонта.

Для того чтобы вложение средств и физических усилий не прошло даром, следует знать, как утеплить стропила, какой технологический способ стоит предпочесть для достижения безупречного результата.

Несмотря на видимую простоту процесса теплоизоляции стропильного каркаса, это весьма серьезный этап. Во-первых, крыша — самая легкая строительная конструкция, которую противопоказано излишне утяжелять. Однако утепленные скаты обязаны защищать владельцев от всевозможных погодных явлений наравне с несущими стенами, иначе в теплоизоляции мансарды абсолютно нет смысла.

Во-вторых, ограждающее покрытие вместе с компонентами кровельного пирога внешней стороной напрямую контактирует с нижними слоями атмосферы, а с внутренней стороны соприкасается с бытовой средой со свойственным ей микроклиматом.

Разница температур с обеих сторон по определению создает условия для накопления конденсата в толще пирога кровельной системы. В дополнение к ним выступает парообразование, характерное для эксплуатируемых помещений.

С учетом перечисленных факторов воздействия на слой теплоизоляции в кровельном пироге к материалу, выбираемому для обустройства, предъявляются особые требования.

Теплоизоляция стропил должна быть:

• легкой, чтобы не создавать дополнительную нагрузку на несущие конструкции постройки;
• максимально устойчивой к воздействию влаги, которая даже при идеальной защите теплоизоляции все равно проникает или образуется в кровельном пироге, пусть и в незначительных количествах;
• негорючей, в крайнем случае, слабовозгораемой либо просто не поддерживающей горения;
• шумопоглощающей, т.е. способной гасить разнообразные по мощности и происхождению звуки;
• минимально теплопроводной, чтобы не увеличивать объем конструкции при оптимальной способности сохранять тепло.

Важно, чтобы выбранный для устройства слоя теплоизоляции материал не сминался и не оседал под собственным весом в ходе его службы. Т.к. обустраивается стропильная конструкция, то теплоизоляция определенно будет располагаться под наклоном.

Если утепляющий слой со временем несколько сползет к основанию, обнажив зону конька, потери тепла увеличатся приблизительно на 40 %. Потому при подборе материала следует выбирать ту позицию, в маркировке которой обозначено «для скатных крыш».

Варианты теплоизоляции для стропильных систем

Задача утеплителей не заключается в разогреве воздушной массы, они обязаны сохранять поставляемое отоплением тепло и не пропускать низкие температуры снаружи. В летний период все та же теплоизоляция препятствует проникновению высоких температур, которые в жаркие дни на кровле нередко достигают + 90ºС.

Материалы, применяемые для устройства системы утепления скатных крыш, подразделяются на две основополагающие группы:

• Ватные. К ним относятся разновидности с волокнистой структурой: каменные ваты, стекло- и шлаковаты и т.д. Изолирующие качества им сообщает воздух, заполняющий пространство между хаотично переплетенными волокнами. Ваты могут быть как жесткими, так и мягкими, т.е. сминаемыми.
• Пенные. Варианты со «вспененной» структурой, представляющие собой совокупность замкнутых пузырьков, заполненных инертным газом или обыкновенным воздухом, который как раз и выполняет функцию изолятора. Это жесткие плитные виды утеплителей.

В устройстве системы утепления стропильных систем используются материалы, характеризующиеся низкой теплопроводностью. Ее значение обычно не превышает стандартного предела 0,04 Вт/м°С, что свойственно практически всем видам теплоизоляции для крыши.

Специфика ватной теплоизоляции

Ватные утеплители легко пропускают в себя испарения и аналогичным образом расстаются с находящейся в их толще влагой. Для того чтобы в волокнистых утеплителях не задерживалась вода, ощутимо сокращающая изоляционные свойства, ваты для кровли гидрофобизируют – покрывают волокна водоотталкивающим веществом.

Гидрофобизирующая оболочка исключает намокание волокон, на которых влага только накапливается, а при достижении объема капли скатывается вниз или выветривается воздушным потоком. Потому ваты, применяемые для утепления стропильных каркасов, относят к паропроницаемым, но в тот же момент не намокаемым материалам, что крайне значимо в деле обустройства крыш.

Деревянные стропильные конструкции в ходе эксплуатации выделяют некоторое количество влаги, которую необходимо отводить. Поэтому наилучшим вариантом при устройстве системы утепления в пространстве между стропилинами считаются ваты, способствующие естественному просыханию конструкций из древесины.

С внутренней стороны, т.е. со стороны помещений, вату закрывают пароизоляционной мембраной. Она препятствует проникновению испарений в утеплитель, но частично все же пропускает их. Снаружи ватную теплоизоляцию покрывают водоотталкивающей полимерной пленкой, между которой и утеплителем оставляют вентиляционный зазор в 3 – 5 см.

Если в качестве гидроизоляции применяется супердиффузионная мембрана, то вентиляционный зазор не устраивают. Мембрана самопроизвольно выпускает образованный в утеплителе конденсат в атмосферу, но предотвращает проникновение в теплоизоляционный слой дождевой и талой воды.

Она, конечно, дороже обыкновенной и армированной полиэтиленовой пленки, но позволяет использовать под утеплитель более узкие стропила, что приносит немалый экономический эффект.

Особенности пенных утепляющих плит

В подгруппу пенных утеплителей входят всевозможные варианты пенополистиролов, пенопластов, пенополиуретанов и т.д. Все они делятся на паропроницаемые и паронепроницаемые варианты.

Способность пропускать бытовые испарения зависит от методики изготовления материала. К примеру, экструзионный пенополистирол пропускает влагу в мизерных количествах, потому что его ячейки плотно спекаются между собой стенками. Между ними не остается пространства. Вдобавок замкнутая оболочка пузырька исключает малейшие попытки проникновения воды.

У материалов, созданных методом экструзии, самая низкая паропроницаемось, позволяющая не защищать утеплитель пароизоляционными пленками. Однако необходимость в устройстве вентиляционного канала случай вывода конденсата и небольшого объема пара все-таки остается.

Пенопласт – вспененный полистирол, не прошедший через экструдер, пропускает пары. Между его ячейками есть каналы, способствующие проникновению влаги и выводу ее из тела теплоизоляции путем проветривания. При его использовании в качестве теплоизоляции крыши необходимо применять паро- и гидроизоляционные прослойки и устраивать вентиляционные каналы.

Пены представлены жесткими плитами, которые в отличие от мягких ват не сминаются. Несмотря на возможность установки в пространство между стропилинами, пенная теплоизоляция в основном устанавливается поверх стропильных ног или с внутренней стороны помещения.

Дело в том, что жестко сохраняющий форму материал сложно выкроить так, чтобы он полностью заполнил ячейку в стропильной системе. Между ним и стропилиной все равно останется некая ослабленная тонкая линия, способствующая формированию мостиков холода.

К тому же экструдированные утеплители не впитывают влагу, которую неизбежно будут выделять деревянные элементы системы. Потому в укладке между стропилами может применяться только пенопласт – утеплитель, способный пропускать пары.

Вспененная теплоизоляция с минимальной паропроницаемостью выпускается в виде плит. Большинство из них оснащается технологической кромкой, существенно облегчающей укладку материала. Благодаря кромке слой теплоизоляции, устанавливаемой по стропилам или изнутри, получается практически монолитным, не допускающим формирование мостиков холода.

В сооружении теплоизоляционного слоя стропильного каркаса может применяться как один из материалов, так и комплекс утеплителей из двух как минимум разновидностей. Так как идеальных утеплителей пока никто не изобрел, то они могут отлично работать в паре, компенсируя недостатки соседа.

Важно помнить, что со стороны обустраиваемой мансарды должен устанавливаться слой с наименьшими паропропускными способностями. Т.е. со стороны помещений нужно располагать более плотный утеплитель, отличающийся минимальным количеством пор и каналов для сбора конденсата и пара. Он станет барьером на пути влаги и сократит вероятность ее попадания в толщу утеплителя.

По расположению теплоизоляционного слоя относительно стропильных ног способы его устройства подразделяются на три вида, это:

• Межстропильное утепление. Расположение теплоизоляции в пространстве между соседствующими стропилинами. Предполагается применение мягких ват и пенопласта.
• Изоляция поверх стропилин. Установка сплошного теплоизоляционного слоя с внешней стороны стропильной конструкции. Используются жесткие вспененные плиты.
• Изоляция по стропилам с внутренней стороны. По аналогии с предыдущим пунктом сооружается сплошной слой, но со стороны обустраиваемого помещения. Применяются жесткие ватные маты и все виды пенных утеплителей.
• Комбинированное утепление. Заполнение утеплителем межстропильного пространства и установка дополнительного слоя поверх стропилин с удобной для работы стороны.

Выбор способа ориентирован на стадию строительства и погодную специфику в конкретный временной период, в течение которого планируется проведение работ. К примеру, при выполнении утепления в процессе реконструкции мансарды нет смысла демонтировать неизношенное покрытие. Проще утеплить изнутри. К тому же на производство работ не повлияют погодные катаклизмы, и материал не грозят намокание с запылением.

Если предполагается установка теплоизоляции поверх стропилин снаружи, не стоит приурочивать процедуру утепления к периоду обильного выпадения осадков. Однако если придется проводить работы именно в подобное время, следует запланировать их выполнение в наикратчайший срок и предусмотреть возможность защиты утеплителя от дождя при его внезапном выпадении.

К таким мерам относится перекрывание утеплителя водонепроницаемым тентом или заранее заготовленным и соединенным в сплошное полотно гидроизоляционным ковром.

Толщину системы утепления подбирают в соответствии с климатическими характеристиками региона строительства согласно предписаниям СНиП за номером II-3-79, подробно разбирающим все вопросы по строительной теплотехнике.

Утеплители выпускаются в формате плит, матов или рулонов, разрезаемых на маты стандартной толщины по 2 либо 5 см. Подобрать материал точно по расчетам не получится, но следует помнить, что округлять нужно всегда в бóльшую сторону.

Теплоизоляция из минеральной ваты

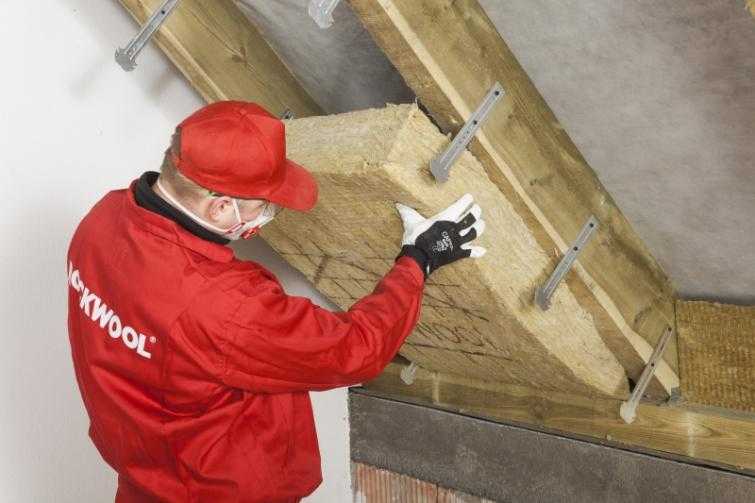

Если планируется установка теплоизоляции в пространство между стропилинами, нет лучшего материала, чем мягкие упругие ваты. Оптимальный размер фрагмента теплоизоляционного материала в таких случаях превышает реальные габариты этого пространства на 2-3 см в обоих направлениях.

Для укладки в «ячейки» между стропилинами рулон разрезают на куски с заявленными размерами или при проектировании стропильного каркаса учитывают размеры готовых утепляющих матов. Главное, чтобы слегка сжатый фрагмент утеплителя расправился в положенном ему месте и заклинился между стропилинами за счет собственной упругости.

Тем, кто предпочитает собственноручный раскрой рулонного утеплителя, следует четко рассчитать габариты нарезаемых кусков. Если фрагмент будет ощутимо шире или длиннее, то собственная упругость заставит его выгнуться в предназначенном для монтажа «окошке».

Прогнувшийся кусок частично перекроет вентиляционный канал, из-за чего теплоизоляция не сможет полноценно вентилировать, значит, и работать согласно заявленным изготовителем характеристикам не будет.

Для того чтобы ватные маты не выгибались и не провисали между стропилинами, их советуют зафиксировать особым образом. Вдоль линии, совпадающей с поверхностью теплоизоляционного слоя, прибивают гвозди, которые между собой соединяют леской. Закрепленный таким методом утеплитель не будет препятствовать омывающим его потокам воздуха.

В идеале стропильная нога должна быть шире теплоизоляционной системы на 3 – 5 см. В таком случае вентиляционный продух от карнизного свеса до конькового элемента формируется самопроизвольно. Если ширина стропилины не позволяет устроить вентиляционный канал, т.е. она равна или меньше, чем толщина утепляющего слоя, недостачу набирают контррейками, прибиваемым к ребрам стропильных ног.

Усиленная теплоизоляция стропильной системы

Схема усиленного утепления кровли по стропилам помогает полностью избавиться от мостиков холода. Понятно, что подобный метод предусматривает заполнение межстропильного пространства мягким утепляющим материалом и установку жестких плит снаружи либо изнутри. Работы проводятся поэтапно, в соответствии с вышеприведенными технологиями.

Первым делом в пространство между стропилинами устанавливаются упругие ватные маты. После чего монтируется поперечная рейка, удерживающая уже установленный утеплитель и формирующая каркас для укладки следующего ряда плит.

Размер рейки следует подбирать так, чтобы он был равен толщине укладываемого изоляционного слоя, а решетины следует располагать так, чтобы элементы утепляющей системы плотно вошли в промежутки между рейками.

Поверх усиленного многоярусного теплоизоляционного слоя стелют диффузионную мембрану. Ее укладывают прямо на утепляющий слой без опасений в образовании конденсата в толще теплоизоляции.

Если гидроизоляционная защита устраивается из полиэтиленовой пленки, то в обязательном порядке сооружается вентиляционный зазор между утеплителем и полиэтиленом. Формируется он путем установки рейки с требующимся размером.

При использовании супердиффузионной мембраны нет необходимости устраивать вентиляционный зазор над коньковым прогоном. Материал укладывается с перехлестом через конек с установкой поверх него коньковой защитно-декоративной планки.

При применении полиэтилена этот слой не доводят до конькового ребра. С обеих сторон между краем гидроизоляции и коньковым переломом оставляют примерно по 7 — 10 см, чтобы конденсат и бытовые испарения могли свободно выводиться в атмосферу.

Использовать в комбинированной схеме можно только минеральную вату разной степени жесткости или сочетать ее с монтажом пенных элементов снаружи мансарды или изнутри.

Монтаж жестких пенополистирольных плит

Вспененные жесткие плиты отлично держат нагрузку, справляются и с массой кровельного покрытия, и со снежными заносами, и даже с передвижением человека на случай проведения ремонтных операций. По всем параметрам из них удобней и разумней соорудить наружный сплошной слой.

При использовании экструдированных утепляющих разновидностей нет смысла в устройстве гидроизоляционного ковра поверх теплоизолирующей системы и пароизоляционного аналога изнутри помещений. Плиты укладывают на сооруженный по стропилам дощатый или фанерный сплошной настил, располагая с разбежкой по рядам.

Если теплоизоляция устраивается в два-три яруса, то правило разбежки должно соблюдаться в каждом слое. Стыковым узлам плит нельзя находиться в одной точке, чтобы исключить вероятность протечки в этом месте.

Крепят теплоизолирующий слой из плит к стропильным ногам через сплошной настил и установленные сверху утеплителя продольные деревянные рейки. Крепежные бруски заодно формируют вентиляционные каналы, необходимые для проветривания кровельного пирога, и снимают напряжение с кровли. По этим же брускам производится монтаж обрешетки под укладку покрытия.

При расположении пенного утепления с внешней стороны стропильного каркаса сами стропилины остаются открытыми внутри помещений. Их можно использовать как нестандартный интерьерный элемент, как основу для дополнительного межстропильного утепления или как базу для крепления внутренней обшивки.

Технология установки утепляющего слоя изнутри мансарды ничем не отличается от наружного варианта. Так же устраивается обрешетка под утеплитель и производится его крепление к стропилам. Плюс монтажа изнутри заключается в возможности сооружения в любое время, минус кроется в том, что внутренне пространство будет слегка «съедено» теплоизоляцией.

Описанные способы применяются также при устройстве утепляющей системы из жестких минераловатных плит.

Комбинация двух видов теплоизоляции

Комбинированная схема утепления предусматривает применение двух типов изоляционных материалов в одной теплоизоляционной системе. Укладка утеплителей производится согласно их назначению и заложенным производителями техническим свойствам. В ячейки между стропилами помещают мягкие ватные маты, жесткие плиты устанавливают снаружи или изнутри стропильного каркаса.

Если в схеме утепления комбинированным способом используется диффузионная мембрана в качестве теплоизоляции, вентиляционные продухи между слоями теплоизоляции и гидроизоляции не устраивают. Эту схему весьма сложно реализовать без демонтажа покрытия. Правда, есть виды мембран, позволяющие обустраивать стропильную систему изнутри, не снимая кровли. В таких случаях она крепится к обернутым ею стропильным ногам.

Если внутренний ярус системы утепления устраивается из экструзионного вспененного утеплителя, то отпадает необходимость в применении пароизоляционной прослойки и в устройстве внутренней обрешетки по стропилам.

Ролик о правилах утепления мансарды со стороны обустраиваемых помещений:

Теплоизоляция жесткими плитами:

Подробно об устройстве кровельного пирога утепленной крыши:

Соблюдение технологических предписаний по сооружению теплоизоляции по стропилам обеспечит формирование оптимальных условий для эксплуатации мансарды. С работой можно справиться собственноручно, сэкономив немалую сумму для более важных целей.

Будьте в курсе!

Подпишитесь на новостную рассылку

3 способа утепления скатных крыш

Чтобы поддерживать комфортную температуру в загородном доме, многие расходуют больше энергии, чем нужно. Обычно это происходит из-за недостаточной или отсутствующей изоляции. Причём через плохо утеплённую крышу уходит до 30% тепла. Поэтому обустройство тёплого чердака или мансарды даёт заметную экономию и позволяет увеличить жилую площадь за счёт чердачного пространства. Утеплённая крыша воспринимает основные климатические воздействия, и для неё стоит предусмотреть возможность осмотра и обслуживания строительных конструкций. Современные утеплители способны служить деcятки лет, но только в правильных условиях эксплуа­тации. И чрезвычайно важно, чтобы строители были знакомы с принципами работы кровельной системы и соблюдали технологию монтажа материалов.

Recticel Insulation

Теплоизоляционные плиты PIR отличаются самым низким параметром теплопроводности среди современных утеплителей: λ = 0,021–0,023 Вт/(м • К)

PirroGroup

PirroGroup

1 Утепление над стропилами

Метод изоляции скатных крыш над стропилами оптимален при строительстве нового дома, замене старой кровли, а также когда нужно утеплить мансарду без демонтажа и восстановления её внутренней отделки. В этом случае теплоизоляционный материал снижает теплопотери, защищает несущую конструкцию от промерзания и негативного влияния перепадов температуры и практически полностью ликвидирует утечку тепла из внутренних помещений через мостики холода. Правда, на сроки утепления снаружи негативно влияют осадки, способные намочить утеплитель и даже испортить внутреннюю отделку.

ТЕХНОНИКОЛЬ

Схема надстропильного утепления:
1 — стропила;
2 — деревянный строганый настил;
3 — пароизоляция;
4 — теплоизоляция;
5 — лента алюминиевая самоклеящаяся;
6 — контрбрус;
7 — разреженная обрешётка;
8 — сплошной деревянный настил;
9 — подкладочный ковёр;
10 — гибкая черепица;
11 — крепёж.

Выбирая утеплитель для монтажа над стропилами, важно учесть, что он будет испытывать нагрузку от массы кровельного покрытия, снега и ветра. Эффективнее других здесь работают жёсткие плиты экструдированного пенополистирола и PIR-изоляция. Благодаря достаточным показателям прочности на сжатие и изгиб, они подходят для нагружаемых и эксплуатируемых крыш. При этом нагрузка на несущие конструкции увеличивается незначительно из-за небольшой плотности материалов. Оба утеплителя имеют закрытую ячеистую структуру и не впитывают воду, что гарантирует стабильность коэффициента теплопроводности и геометрических размеров плит с течением времени. Однако эти полезные качества могут превратиться в недостатки без правильно обустроенного вентиляционного зазора (с помощью контрбруса и разреженной обрешётки) для отвода воздуха из подкровельного пространства.

ТЕХНОНИКОЛЬ

Благодаря расположению утеплителя над стропилами увеличивается жилое пространство, а открытые деревянные балки играют роль оригинального декоративного элемента.

«Пеноплэкс»

L-образная кромка на торцах изоля-ционных плит XPS исключает появление мостиков холода.

На нашем рынке плиты XPS и PIR, разработанные специально для утепления скатных кровель, с большим выбором толщин представлены компаниями ТЕХНОНИКОЛЬ, «Пеноплэкс», «ПрофХолод», PirroGroup, Ursa.

Жёсткие изоляционные плиты выпускают с гладкими и профилированными краями. Последние обеспечивают плотный стык при укладке и отсутствие сквозных мостиков холода.

ТЕХНОНИКОЛЬ

Плиты качественного XPS имеют равномерную структуру, без пустот и уплотнений.

«Экстрол»

Размер ячеек настолько мал (0,05–0,08 мм), что они практически неразличимыдля глаз.

Ursa

2 Изоляция между стропилами

Схема изоляции крыши изнутри позволяет вести работы в любое время года, не зависеть от погоды и закончить процесс в установленные сроки. Материалы всегда находятся под рукой. А монтаж по силам выполнить одному человеку.

Paroc

Схема межстропильного утепления мансарды:
1 — стропильная нога;
2 — теплоизоляция;
3 — гидроветрозащита;
4 — обрешётка;
5 — пароизоляция;
6 — внутренняя отделка.

В качестве межстропильной изоляции традиционно применяют минеральные утеплители: из стекловолокна и каменной ваты. На российском рынке их представляют компании «Сен-Гобен» (торговая марка Isover), KNAUF-Insulation, Paroc, Rockwool, Ursa. Ширина рулонов и плит, как правило, соответствует типовым размерам каркасных конструкций. Чтобы материал надёжно держался, его ширина должна быть на 10-20 мм больше, чем расстояние между стропилами «в свету».

Kerabit

Неиспользование пароизоляционной мембраны с внутренней стороны утеплителя и гидрозащиты — с внешней стороны часто приводит к потере изоляционным материалом теплозащитных свойств.

«Сен-Гобен»

Полотна пароизоляционной мембраны располагают внахлёст и прикрепляют к стропилам строительным степлером, стыки проклеивают монтажной лентой.

«Сен-Гобен»

Также можно проклеить стыки строительным скотчем.

Имейте в виду: при монтаже изнутри необходима качественная пароизоляция со стороны помещения, которая полностью исключит проникновение влаги в утеплитель. Любые щели между полотнами пароизоляции и другие дефекты станут причиной накопления влаги в изоляционном материале, что чревато потерей полезных свойств и даже его оседанием.

«Сен-Гобен»

Изоляционные плиты удобнее исполь­зовать при стандартном шаге стропил 600 мм.

Paroc

Рулоны — при нестандартном шаге стропил.

3 Изоляция между и под стропилами

Во многих регионах России холодный климат. И ситуации, когда нужного коэффициента сопротивления теплопередаче невозможно достичь одним слоем утеплителя, нередки. К тому же сами стропила являются потенциальными мостиками холода.

Ursa

Схема утепления между и под стропилами:
1 — черепица;
2 — гидроветрозащита;
3 — стропила;
4 — изоляция между стропил;
5 — изоляция под стропилами и обрешётка;
6 — пароизоляция;
7 — внутренняя отделка.

Рассчитать толщину изоляции проще всего с помощью теплотехнического калькулятора на сайтах крупных производителей теплоизоляции. После ввода исходных данных: названия города, типа строения, желаемой температуры в помещении и т. д. — программа выдаст параметр толщины для конкретного материала в соответствии с действующими СП. В регионах Центральной России необходимая и достаточная толщина минеральной изоляции для скатной кровли — 200 мм. Толщина рулонов и плит, как правило, 50-100 мм, и укладывают их в два-четыре слоя. Если высота стропил не вмещает нужное по толщине число плит утеплителя, то перпендикулярно стропилам набивают бруски обрешётки (50 мм). Слой изоляции укладывают между ними. Подобный способ неизбежно уменьшит жизненное пространство, но жить в нём будет намного комфортнее.

Плиты минеральной изоляции устанавливают между стропилами в два или четыре слоя (при толщине плит 100 и 50 мм соответственно), обязательно располагая стыки вразбежку.

Shutterstock

Плёнка пароизоляции должна образовать герметичный фартук по периметру ниши оконного проёма.

Бонус: 5 ошибок при укреплении крыши

1. Недостаточная толщина изоляции, которая приводит к несоответствию параметров температуры и влажности нормативным документам.
2. Применение неподходящих материалов (недостаточно жёстких или упругих), с неправильными размерами.
3. Небрежная укладка изоляционного материала, с щелями между плитами и в местах примыкания к стропилам.
4. Неправильное выполнение обрешётки, с глухими карманами в зоне вентиляционного зазора, куда не поступает воздух.
5. Пренебрежение схемой устройства кровельного пирога.

Rockwool

О качестве минеральной изоляции говорит её способность восстанавливать форму до заяв­ленных размеров после вскрытия упаковки.

Rockwool

Материал подготовила

Екатерина Овчинникова

Изолирующие фермы-ножницы — Хорошее домостроение

Ферма-ножницы — это ферма крыши, которая создает наклонный потолок вместо горизонтального потолка. В отличие от ферм с параллельными хордами — типа фермы, которая создает наклонный потолок, такой же крутой, как и крыша — ножничная ферма создает потолок с более пологим уклоном, чем скат крыши. В итоге вы получите крутую крышу и не очень крутой потолок — другими словами, потолок, который является почти соборным потолком, но не совсем.

Ножничная ферма создает тесный чердак, очень тесный у карниза и несколько более широкий по высоте у конька. Это не тот тип чердака, на котором вы хотите проводить много времени, так как он слишком тесный, чтобы легко вести переговоры.

Строители иногда используют ножничные фермы в надежде, что фермы создадут эффект собора с меньшими трудностями, чем стропила или фермы с параллельными поясами, которые трудно изолировать.

Удивительно, но некоторые строители устанавливают фермы-ножницы до того, как они завершат свой план изоляции. Затем они публикуют вопрос на сайте GBA: «Как мне утеплить свои ножничные фермы?»

Ножничные фермы сложно изолировать, потому что свободную изоляцию обычно не рекомендуется устанавливать на склоне, если она не полностью закрыта жесткими материалами (из-за риска соскальзывания изоляции вниз по склону). Какой бы план изоляции вы ни придумали, поговорите со своим подрядчиком по изоляции, прежде чем заказывать фермы, потому что нет смысла указывать метод изоляции, с которым ваш местный подрядчик не согласится.

Для изоляции крыш с ножничными фермами можно использовать различные изоляционные материалы, если:

• Детали вентиляции (при необходимости) хорошо выполнены;
• Внимание уделено воздухонепроницаемости;
• Значение R изоляции соответствует или превышает минимальные требования кодекса;
• Изоляция устанавливается таким образом, чтобы предотвратить скольжение или оседание изоляции; и
• Изоляция установлена ​​тщательно, чтобы не было пустот.

Убедитесь, что вы заказываете фермы с приподнятой пятой

Как и обычные стропильные фермы, ножничные фермы поставляются с приподнятой пятой или без нее (иногда называемой энергетической пятой). Если вы получили ножничные фермы без приподнятых пяток, у вас возникла серьезная проблема. У этого типа фермы недостаточно места на карнизе для обеспечения требуемой глубины изоляции.

Даже если вы заказываете фермы с приподнятой пяткой, лучше всего сообщить производителю ферм, сколько места вам нужно на карнизе. Если вы планируете установить 24 дюйма целлюлозы, и у вас будет вентиляционная перегородка толщиной 1/2 дюйма и 2-дюймовый вентиляционный канал, вам потребуется 26 1/2 дюйма вертикальной высоты в области пятки. Если вы не предоставите эту информацию производителю ферм, вы можете получить фермы с недостаточно высокими каблуками.

Недостатки ножничных ферм

Ножничные фермы труднее изолировать, чем обычные фермы крыши, используемые для создания горизонтального потолка, по следующим причинам:

• скатиться вниз или сползти вниз.
• По сравнению с обычными стропильными фермами ножничные фермы обеспечивают очень тесный доступ к карнизу, поэтому строители обычно неохотно подползают к краю чердака для выполнения работ. Например, если проектировщик разместил встраиваемые светильники рядом с карнизом — это всегда ошибка — может оказаться невозможным заставить рабочего пролезть на тесный чердак, чтобы установить герметичную крышку над встраиваемой банкой. Также трудно герметизировать ветрозащитные дамбы, которые необходимы возле карнизов. (Дополнительную информацию о ветрозащитных плотинах см. в разделе «Сборные вентиляционные перегородки для крыш».)
• Доступ также ограничен для тех, кому нужно продуть изоляцию. Прежде чем вы закончите свои планы, вам нужно будет ответить на следующие вопросы: Как я протяну туда шланг? Где будет стоять установщик, когда он или она держит шланг?
• Как и в случае со многими другими типами ферм, сложно изолировать ножничные фермы методом наплавки и ваты, потому что трудно понять, как поддерживать физический контакт стекловолоконных плит с отвержденной напыляемой пеной. Кроме того, все раскосы фермы затрудняют установку InsulWeb или аналогичной мембраны, поэтому сложно использовать подход «вспыхнуть и заполнить».

Откуда вы продуваете изоляцию?

Стивен Шихи, читатель GBA, автор серии блогов под названием «Довольно хороший, не такой уж большой дом в штате Мэн», поделился своей историей о «трудном доступе» в комментарии GBA.

Шихи написал: «Мы только что сделали это в моем доме. Мы помещаем изоляционные перегородки на нижнюю сторону обшивки крыши, проходящие далеко за пределы верхней части двух футов изоляции. Установил воздухоизоляционную мембрану на нижнюю сторону нижнего пояса фермы, затем обвязал ее ремнями и гипсокартоном. Затем выбросил в космос два фута целлюлозы, получив доступ через внешний порт доступа, прорезанный в верхней части фронтона, прямо под козырьком.

Насколько крутой слишком крутой?

Все согласны с тем, что если потолок слишком крутой, вдуваемая целлюлоза будет просто скатываться вниз, а не оставаться на месте, где ее выдувает. Вопрос в том, насколько крутой слишком крутой?

Строители, высказавшие свое мнение по этому вопросу, пришли к единому мнению, что наклон потолка может быть крутым, как 4-в-12, но не более.

В видео на YouTube, опубликованном Hammer and Hand, строительной компанией, которая построила пассивный дом в Тыквенном хребте, плотник Вал Дарра объясняет: «Мы рассматриваем верхний этаж 6/12 и сводчатый потолок 4/12. … Мы решили, что не хотим делать сводчатый потолок выше [то есть круче], чем 4/12, из-за боязни оседания целлюлозы».

По словам Малкольма Тейлора, дизайнера и строителя из Британской Колумбии, «целлюлоза с рыхлым наполнителем не останется на поле 6/12».

Некоторые строители, пытающиеся уложить целлюлозу на крутой потолок, просто насыпают изоляцию выше, чем обычно, особенно возле конька, в надежде, что дополнительная изоляция компенсирует провисание.

В сообщении GBA читатель по имени Джефф Ньюман пишет, что, по его мнению, можно изолировать наклонный потолок с крутизной 6 из 12 — круче, чем рекомендовали Малкольм Тейлор или Вэл Дарра. Ньюман писал: «Вам обязательно понадобится вертикальный упор внизу (по сути, продолжение обшивки наружной стены), оставляющий место для вентиляции под обшивкой крыши. Мое мнение таково: если уклон потолка составляет 6/12 или меньше, целлюлоза или минеральная вата не должны скользить вниз. Войлочная изоляция любого вида — плохая идея, если вы не можете гарантировать почти идеальную установку».

Дом с изолированными фермами-ножницами

Когда Мэтью О’Малия, архитектор, специализирующийся на высокоэффективных зданиях, проектировал пассивный дом для клиентов из Мичигана, он выбрал фермы-ножницы с изоляцией из целлюлозы. Большая часть площади потолка была покрыта 28-дюймовой целлюлозой, хотя у карнизов изоляция была несколько тоньше.

Подробная информация об О’Малиа была проиллюстрирована в статье Green Building Advisor под названием «Сотрудничество в условиях холодного климата». (Статья первоначально появилась в Fine Homebuilding журнал.)

Комментируя иллюстрацию, Чарли Салливан, профессор инженерии в Дартмутском колледже, отметил: «Изображение… мне кажется немного сомнительным. Первые 2 фута целлюлозы возле карниза удерживаются от крыши, обеспечивая пространство для вентиляции, но следующие 2 фута выглядят так, как будто их будет трудно установить с показанным небольшим зазором и ничем не удерживающим. Я думаю, что вентиляционные перегородки, поднимающиеся выше, были бы хорошей идеей».

Конечно, возможно, что в пассивном доме О’Малиа перегородки были длиннее, чем те, что показаны на рисунке. Мораль этой истории: если вы сомневаетесь, выдвиньте эти перегородки немного выше, чем вам кажется нужным.

Что насчет аэрозольной пены?

Если вы строитель, который указал ножничные фермы до завершения плана изоляции, возможно, вы не сможете использовать вдуваемую изоляцию, особенно если у вас крутой потолок. В этом случае всегда можно создать невентилируемую крышу с комбинацией напыляемой пены с закрытыми порами на обшивке крыши — достаточно толстой, чтобы внутренняя поверхность отвержденной напыляемой пены оставалась выше точки росы — с последующим напылением с открытыми порами. пены, чтобы довести изоляционный слой до целевого показателя R-value.

Этот подход аналогичен подходу с обшивкой, за исключением того, что вместо войлока из стекловолокна используется напыляемая пена с открытыми порами — тип изоляции, который остается на месте после его установки.

Первоначально опубликовано на GBA.com .

Как утеплить чердак дома?

Методы и материалы для изоляции чердачной крыши

Само собой разумеется, никто не хочет чувствовать холод дома, особенно в суровые зимы Квебека. Поскольку теплый воздух имеет тенденцию подниматься легче, чем холодный воздух, изоляция вашего чердака должна быть идеальной, чтобы сохранить тепло внутри вашего дома.

В этой статье наши производители сборных стропильных ферм объясняют, как экономить энергию с помощью правильной теплоизоляции мансардной крыши и поддерживать комфорт в вашем доме в течение всей зимы!

Учитывайте тип крыши при планировании проекта теплоизоляции

Лучший способ теплоизоляции чердака здания зависит от типа крыши и используемого метода строительства.

Например, если в вашем доме соборный потолок или плоская или пологая крыша, его будет сложнее изолировать, потому что чердачное пространство, как правило, очень маленькое и труднодоступное. И наоборот, дома со стандартной крышей среднего ската, построенные с использованием сборных деревянных ферм, предлагают больше вариантов изоляции.

Способы утепления чердака

Самым простым и дешевым решением для утепления чердака является так называемый холодный чердак. Этот прием предполагает укладку утеплителя непосредственно между потолком верхнего этажа и мансардным перекрытием, что препятствует проникновению тепла на чердак. При таком способе утепляется только мансардный этаж.

Однако, если ваш чердак используется как жилое или складское помещение, лучшим решением будет полное утепление крыши, что требует установки теплоизоляционных материалов на все поверхности. Этот метод аналогичен методу изоляции деревянного каркасного дома, поскольку изоляционный материал вставляется между элементами каркаса крыши. Это несколько более дорогой вариант, но он сохраняет тепло и комфорт мансардного помещения.

Лучшие материалы для утепления мансардной крыши

В последние годы появилось больше видов теплоизоляционных материалов. В то время как некоторые виды утепления мансардной крыши относительно просты в установке, другие требуют специального оборудования и профессионального опыта. Если вам интересно, какой вид изоляции лучше всего подходит для деревянного каркаса стен вашего чердака, вот четыре варианта, которые стоит рассмотреть.

1. Изоляционная вата

Стекловолокно или минеральная вата, вероятно, является одним из наиболее распространенных видов теплоизоляции. Он широко используется для деревянных каркасных стен и полов, но также эффективен для утепления мансардных крыш.

2. Насыпная и вдуваемая изоляция

Насыпные изоляционные материалы, такие как вспененная целлюлоза и пенька, наиболее подходят для изоляции плоских крыш и холодных чердаков, поскольку они оседают и образуют очень плотный изоляционный слой по сравнению с материалами в рулонах или листах. Кроме того, этот метод также можно использовать для заполнения зазоров, к которым трудно получить доступ при использовании метода сухого продувки.

3. Панели из пенополистирола

Панели из пенополистирола устойчивы к плесени и обеспечивают отличную теплоизоляцию для своей толщины. Их чаще всего используют для утепления стен, но эффективны они и для утепления мансардной крыши. Просто вставьте их между конструкционными элементами крыши, которую вы хотите изолировать, и они будут действовать как тепловой мост. Этот метод особенно эффективен для изоляции старых домов.

4. Пенополиуретан

Пенополиуретан является одним из наиболее эффективных изоляторов благодаря своим акустическим характеристикам, низкой теплопроводности и паропроницаемости. При профессиональном применении на чердаке пена легко покрывает все формы и заполняет трещины и щели, образуя бесшовную поверхность.

Сколько стоит утепление мансардной крыши?

Стоимость утепления чердака зависит от нескольких факторов. Во-первых, это, конечно же, тип материала, который вы используете в качестве изоляции. Например, использование пенополистирола обойдется примерно в три раза дороже, чем использование целлюлозы или стекловолокна.

Вторым важным фактором, который необходимо учитывать при оценке стоимости утепления чердака, является трудозатраты. Планируете выполнять работу самостоятельно или нанять профессионалов?

Более простое утепление мансардной крыши с помощью UsiHome

Короче говоря, изоляция мансардной крыши определенно поможет вам сэкономить энергию, независимо от того, какой метод вы выберете. Однако, если вы потратите время на оценку своих потребностей и примете во внимание функцию вашего чердака и планировку конструкции крыши, вы сможете еще больше сократить потребление энергии и ежемесячные счета. 9№ 0003

Деревянные стропильные фермы производства UsiHome упрощают изоляцию вашего чердака, независимо от того, выбираете ли вы традиционную модель, модель с плоской крышей или модель с жилым пространством.
