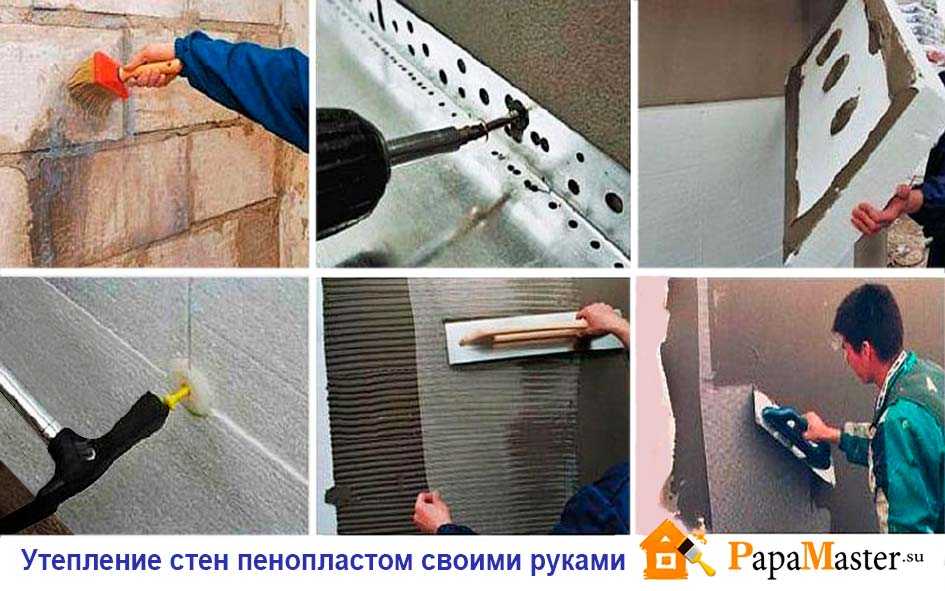

Утепление стен снаружи пенопластом — самая подробная пошаговая инструкция!

Хотите получить уютное и теплое жилье, температура в котором не зависит от капризов погоды? Тогда вам следует сделать утепление стен снаружи пенопластом. Не знаете, с чего начать и как приступить к этой работе? В таком случае изучите эту статью – она даст вам ответы на интересующие вопросы.

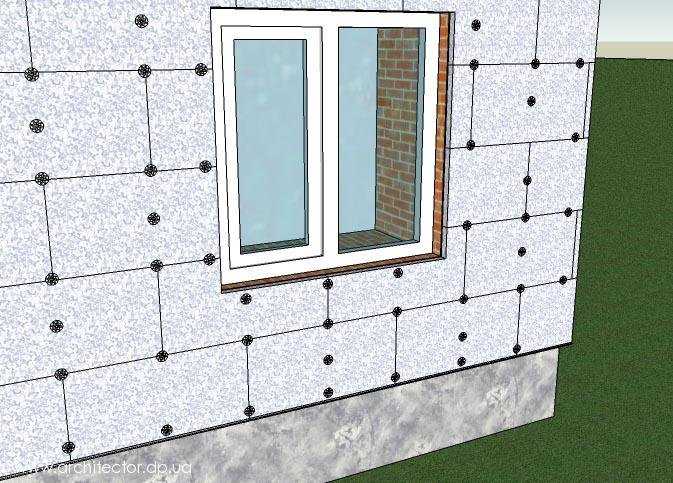

Утепление стен снаружи пенопластом

Содержание

• 1 Пенопласт, его достоинства и недостатки
  • 1.1 Цены на пенопласт
• 2 Подготовка наружных стен к утеплению
  • 2.1 Цены на строительные леса
• 3 Утепление стен снаружи пенопластом – пошаговая инструкция
  • 3.1 Работа с обычными стенами
  • 3.2 Цены на клей Ceresit
  • 3.3 Утепление углов
  • 3.4 Цены на строительные уровни
  • 3.5 Утепление оконных/дверных проемов и стен рядом с ними
  • 3.6 Монтаж крепежных зонтиков на пенопласт
  • 3.7 Цены на популярные модели перфораторов
  • 3. 8 Видео — Утепление фасада коттеджа пенополистиролом
• 4 Армирование утеплителя

Пенопласт, его достоинства и недостатки

Для начала ознакомимся с материалом, о котором пойдет речь в статье. Пенопласт представляет собой полимерный утеплитель, выпускаемый в виде плит белого цвета. Материал имеет выраженную зернистую структуру, причем каждое отдельное зерно содержит в себе множество пустот, заполненных газом. Именно их наличие и придает пенопласту отличные теплоизоляционные качества. С другими свойствами материала вы можете ознакомиться из таблицы.

Плиты пенопласта

Таблица. Пенопласт – основные характеристики.

Важно! Покупая пенопласт, обращайте внимание на то, чтобы он имел антипиреновые добавки, а поры в зернах содержали в себе негорючий углекислый газ.

Утепление фасада пенопластом

К достоинствам пенопласта относят:

• низкую стоимость;
• хорошие теплоизоляционные качества;
• малую массу;
• удобство в обработке и монтаже;
• непривлекательность для бактерий и грибка;
• высокую долговечность.

Что касается недостатков пенопласта, то таковых можно выделить два. Первый — горючесть материала. Второй – малая паропроницаемость, которая в случае ошибки проектирования или монтажа утеплителя может привести к появлению плесени на основной стене.

Пенопласт как утеплитель

Основная задача, выполняемая утеплением – сдвигание точки росы наружу. Рассмотрим три варианта строений.

1. В первом случае имеется только стена без какого-либо утепления. Точка росы располагается внутри материала, между его внешней и внутренней сторонами имеется существенный перепад температуры. В результате через стену уходит много тепла, в доме образуется конденсат, а срок службы материала существенно падает из-за отсыревания.
2. Во втором случае утеплитель располагается изнутри. Точка росы смещается в зону между ним и стеной. Теплопотери существенно сокращаются, но при этом отсыревание остается. Также возникает риск появления плесени между утеплителем и стеной.
3. В третьем случае утеплитель располагается снаружи, точка росы смещается за стену дома. Последняя теперь не подвержена отсыреванию и не теряет тепло.

Расположение точки росы

Устройство утепления наружных стен пенопластом. Все составляющие системы выделены и подписаны

Цены на пенопласт

Пенопласт

Подготовка наружных стен к утеплению

Строительные работы, связанные с утеплением фасада дома пенопластом, начинаются с подготовки стен. Их необходимо очистить, выровнять, загрунтовать и т. д. Более подробно все эти действия описаны в пошаговой инструкции ниже.

Шаг 1. Для работы на высоте, превышающей человеческий рост, соорудите строительные леса. Можно сделать их самостоятельно из имеющихся на участке бруса и досок, но безопаснее воспользоваться изделиями фабричного производства.

Разобранные строительные леса

Сборка фабричных строительных лесов

Цены на строительные леса

Строительные леса

Расстояние от стен до строительных лесов должно быть равно толщине слоя утеплителя (в данном случае это 20 см) плюс еще 30-40 см для рабочего пространства

Возводя строительные леса, обязательно проверяйте правильность их положения по вертикали и по горизонтали с помощью уровня

Шаг 2. Осмотрите стены на предмет различных дефектов. Трещины и отверстия замажьте, наплывы строительного раствора сколите. Подготовьте отверстия для водо- и газопровода и прочих инженерных коммуникаций.

Удаление наплывов раствора

Шаг 3. Обработайте грунтовкой глубокого проникновения стены. Так как дом в примере сложен из газобетонных блоков, то потребуется нанесение двух слоев. В первый раз грунтовку необходимо разбавить, долив воды от трети до половины от общего объема.

Вначале грунтовку нужно разбавить водой

Обработка стен грунтовкой глубокого проникновения

Важно! Обработка грунтовкой в два слоя необходима не только для газобетона, но и для других пористых материалов, таких как пеноблоки и силикатный кирпич.

Шаг 4. Нанесите второй слой грунтовки, но уже не разбавленной водой.

Нанесение второго слоя грунтовки

Утепление стен снаружи пенопластом – пошаговая инструкция

После завершения подготовки приступите к укладке пенополистирольных плит. В данном случае их крепление на стене будет комбинированным – применяется и клей, и дюбели с «зонтиками».

Сам процесс будет включать в себя:

• укладку пенополистирола для утепления на обычные стены дома;
• на оконные и дверные проемы;
• на углы;
• на пространство под крышей коттеджа.

Для всех процессов из этого списка составлены отдельные пошаговые инструкции, ознакомиться с которыми можно в подразделах статьи, представленных ниже.

Утепление стен снаружи пенопластом – пошаговая инструкция

Работа с обычными стенами

Приступим к утеплению дома снаружи пенопластом. Начнем с относительно простого – монтажа первого ряда пенополистирольных плит и их укладке на обычные стены.

Шаг 1. Измерьте, насколько ровны стены дома, который вы утепляете, выявите наличие перепадов по толщине. Для этого используйте либо натянутую нить, либо лазерный уровень.

Проверяется ровность стен

Шаг 2. В нижней части стены выставьте отметку и от нее проведите линию, по которой будет укладываться первый ряд пенополистирольных плит.

Внизу выставляется отметка

Проводится линия, по которой будет укладываться первый ряд

Важно! В данном случае при утеплении стен снаружи пенопласт укладывается прямо на фундамент – он достаточно ровный для этого. В иных ситуациях перед монтажом пенополистирольных плит установите специальный алюминиевый опорный профиль.

Шаг 3. Замешайте клей для монтажа пенополистирольного утеплителя. Для этого разведите сухую смесь в воде. Выбирайте пропорции на основании инструкции, напечатанной на упаковке с клеем. Размешивание раствора производите с помощью миксера или дрели с соответствующей насадкой, работая на низких оборотах.

Вначале наливается вода

Затем добавляется сухая смесь

Шаг 4. Подготовьте пенополистирольные плиты для первого ряда утепления. В данном случае в каждой из них создается вырез, как на схеме ниже. Резку пенополистирольных плит осуществляйте с помощью специального стола раскаленной нихромовой нитью. В случае отсутствия подобного оборудования используйте ножовку с мелким зубом.

Блок из первого ряда пенопластового утепления обозначен красной стрелкой

Резка пенопласта раскаленной нихромовой нитью

Шаг 5. Нанесите на первый блок клеевой раствор. Для начала по периметру сделайте тонкую полоску, вдавливая мастерок в пенополистирол. Затем добавьте больше раствора, доведя толщину слоя до 25-30 мм. В центре блока нанесите несколько клеевых точек, их количество зависит от площади элемента утепления.

Как наносить клеевой раствор

Нанесение первого тонкого слоя клея по периметру блока

Нанесение второго слоя, более объемного. В процессе работы с ним соблюдайте аккуратность — клей не должен попасть на торцы пенопластового блока

Клеевые точки в центре блока обозначены стрелками

Цены на клей Ceresit

Клей Ceresit

Шаг 6. Выполните тестовую укладку пенополистирольного блока. Цель мероприятия – выяснить, какую долю от общей площади занимает клей. Для этого прислоните блок к стене, а затем отставьте обратно. В зависимости от толщины слоя утеплителя, площадь клеевого контакта должна составлять 40-60% от общей.

Тестовая укладка утеплителя

Шаг 7. На бумаге или прямо на стене подготовьте отметки, по которым будут выставляться блоки пенополистирола. Укладывайте плиты по такому же принципу, что и кирпичную кладку – верхний ряд смещается в сторону относительно нижнего таким образом, чтобы вертикальные швы не совпадали. Допустимое расстояние – от 15 см, в противном случае швы станут «мостиками холода». Ознакомиться со схемой расположения пенопластовых блоков можно на изображениях, приведенных ниже.

Схема расположения пенопластовых блоков

То же, но указаны расстояния

Шаг 8. Приступите к укладке первого блока – нанесите на него клеевой состав так, как было показано ранее, прислоните к отмеченному месту и прислоните. Затем выровняйте положение изделия. В этом вам поможет нить, натянутая по верхнему краю первого ряда блоков, и обычный строительный уровень.

Укладка первого блока

Выравнивание первого блока

Важно! В качестве подкладок, играющих роль опоры для первого ряда блоков, используйте небольшие куски пенопласта.

Кусок пенопласта в качестве подкладки

Шаг 9. По тому же принципу, что и в предыдущем шаге, произведите укладку второго, третьего и последующих блоков первого ряда.

Укладка последующих блоков первого ряда

Шаг 10. Затем произведите укладку остальных рядов пенопластового утеплителя. О том, как это сделать на углах и проемах, вы можете прочитать в следующих подразделах статьи. Стыкуйте блоки друг с другом плотно, зазоры заполняйте клеем для пенополистирола, монтажной пеной или тонкими кусками материала.

Заполнение зазоров

Шаг 11. После высыхания клея или монтажной пены, которой вы заполнили стыки между блоками, срежьте лишнее строительным ножом.

Удаление излишков клея

Шаг 12. Определите при помощи правила, насколько ровным получился слой утеплителя. Выступающие участки прошлифуйте специальной теркой.

Шлифовка выступающих участков

Утепление углов

Установка утеплителя на углы происходит по следующей схеме – с одной из сторон блок выходит за границу стены на расстояние, равное толщине блока, устанавливаемого на второй стороне. На следующем ряду порядок расположения элементов утепления из пенопласта меняется на строго противоположный. По схожему принципу производится установка блоков и на внутренних углах. Для лучшего представления ознакомьтесь с изображениями, приведенными ниже.

Расположение блока с одной стороны угла с выходом за границу стены

Установка блока с другой стороны впритык с тем, что выходит за границу стены. Излишек срезается пилой

Первый блок второго ряда

Последующие блоки

Установка блоков пенопласта на втором ряду угла – стороны меняются

Схема нанесения клея на угловой блок. Та часть, которая выходит за границу стены, должна оставаться чистой – раствор на нее наносить нельзя

Схема укладки пенополистирольных плит на внутренних углах

Теперь рассмотрим, как происходит на деле установка пенопластовых блоков на углы здания.

Шаг 1. Произведите разметку одного из пенопластовых блоков. Выделите ту часть, которая будет выходить за границу стены на углу, и ту, которая будет приклеена к поверхности.

Разметка плиты утеплителя

Еще одно фото процесса

Шаг 2. На ту часть блока, которая приклеивается к стене на углу, нанесите замешанный ранее раствор. Выполняйте эту операцию аккуратно – клей не должен попасть на другую часть изделия, которую вы ранее отделили при помощи разметки.

Нанесение раствора на ту часть блока, которая приклеивается к стене на углу

Раствор нанесен

Шаг 3. Прислоните блок к стене, чтобы клей схватился с поверхностью. Выровняйте по горизонтали и вертикали, при этом обязательно используйте строительный уровень.

Блок прикладывается к стене

Выравнивание блока

Цены на строительные уровни

Строительные уровни

Шаг 4. Измерьте, блок какой длины вам понадобится для установки на другой части угла. Срежьте лишнее ножовкой с мелкими зубцами.

Нанесение линии среза

Обрезка блока

Шаг 5. Нанесите на тыльную поверхность пенопласта клей и установите блок с другой стороны угла. Плотно состыкуйте его с тем изделием, которое вы установили несколько операций назад.

Установка блока

Шаг 6. Срежьте выступающую часть первого блока при помощи ножовки. В конце у вас должен получиться прямой угол без каких-либо дефектов. Если между блоками есть зазор, то замажьте его специальным клеем для пенопласта или монтажной пеной. По тому же принципу, что был изложен в этой инструкции, работайте с остальными внешними и внутренними углами здания.

Выступающая часть срезается

Утепление оконных/дверных проемов и стен рядом с ними

Для начала рассмотрим, по какому принципу выполняется утепление стен возле дверного проема. Здесь главной задачей для вас будет обеспечение достаточного пространства для открытия и закрытия. Есть два варианта установки рамы и двери.

1. Дверь устанавливается на одном уровне с внешней стороной слоя утеплителя. В таком случае вам необходим особый крепеж для нее и опоры в виде швеллеров. Со схемами их установки вы можете ознакомиться на изображении ниже.
2. Дверь устанавливается на одном уровне с основной стеной. В результате она получается «утопленной» в утеплителе. Чтобы обеспечить нормальное открытие двери, пенополистирол по краям проема приходится подпиливать.

Установка двери на одном уровне с внешней стороной слоя утеплителя, вид сверху

По сторонам от дверной коробки можно заметить крепежи

Так как дверь при креплении на одном уровне с утеплителем сильно выдается вперед, то в качестве опоры для нее выступает не цоколь, а два хорошо зафиксированных швеллера

Установка двери на одном уровне с основной стеной. Сам процесс монтажа рамы и полотна происходит как обычно, но утеплитель в проеме необходимо подпиливать. В противном случае дверь при открытии постоянно будет тереться об него, царапаться и портить сам утеплитель

Представим процесс укладки утеплителя возле дверного проема в виде пошаговой инструкции. В данном случае рассматривается вариант с установкой рамы и самой двери на уровне с основной стеной.

Шаг 1. Подберите нужное количество блоков и подпилите их с края обычной ножовкой с мелкими зубцами.

Край блока подпиливается

Шаг 2. Установите в дверной проем раму, если это не было сделано ранее.

Шаг 3. Обезжирьте поверхность дверной рамы.

Обезжиривание поверхности дверной рамы

Шаг 4. Подготовьте нужное количество профилей для теплоизоляции проемов. Распакуйте их, отмерьте и отрежьте. При этом края профиля, примыкающие к углам проемов, должны быть обрезаны под углом 45°.

Подготовка профилей для теплоизоляции проемов

Примерка

Обрезка профиля

Шаг 5. Снимите защитную ленту с клеящего слоя профиля и закрепите его на одной из сторон проема. Удостоверьтесь, что профиль плотно прилегает к поверхности.

Крепление профиля

Шаг 6. По тому же принципу приклейте профили и на остальные стороны проема. В углах плотно состыкуйте их друг к другу срезами, выполненными под углом 45° на одном из предыдущих этапов работы.

Установка профилей на остальные стороны проема

Шаг 7. Подготовьте полосы из стеклосетки. Их ширина должна быть равна толщине слоя утеплителя плюс 10 см на закрепление на основной стене. В данном случае полоса отрезается от цельного рулона сетки.

Резка рулона стеклосетки

Шаг 8. По периметру проема нанесите на стену полосу клеевой смеси шириной 10 см.

Полоса клеевой смеси

Шаг 9. Прислоните полосу стеклосетки одним из краев на нанесенный в предыдущем шаге клей. Прижмите материал к нему, буквально «утопите».

Край стеклосетки прижимается к клею

Шаг 10. Сверху нанесите на прислоненную к стене часть сетки еще один слой клея.

Сверху наносится клеевой раствор

Шаг 11. Повторите предыдущие операции с сеткой для других сторон дверного проема.

То же проделывается с другими сторонами

Шаг 12. Произведите установку блоков пенопласта с обрезанными краями по периметру проема.

Установка блоков утеплителя

Ситуация с оконными проемами примерно похожа – сам блок с рамой и стеклом можно установить как в глубине проема, так и на его краю. В первом случае между наружным слоем утеплителя и окном возникает зазор, который закрывается узкими полосками пенопласта. Они укладываются на клей во внутренних поверхностях проема.

Установка оконного блока «в глубине» проема. Можно заметить зазор между рамой и слоем утеплителя

Та же установка окна, но вид сверху. Добавлена узкая полоска пенопласта на внутренней поверхности проема. Она перекрывает собой образовавшийся зазор, который в противном случае мог бы стать «мостиком холода»

Во втором варианте окно крепится на краю проема, прилегая рамой к слою утеплителя на внешней стене. Подобный способ с точки зрения теплоизоляции эффективнее.

Вне зависимости от способа установки, слой пенопласта на внешних стенах должен немного перекрывать оконный блок, чтобы не допустить вымораживания дома через него в холодное время года

Схема установки оконного блока с прилеганием к слою утеплителя

Также стоит сказать, что стыки блоков пенополистирола не должны совпадать со стыком оконного блока с проемом. Потому по периметру утеплитель устанавливается в виде изделий с Г-образными вырезами. Есть два варианта, как это сделать, и они представлены на изображениях ниже.

Первый вариант

Второй вариант

Процесс утепления стен пенопластом возле оконных проемов во многом напоминает таковой для дверного проема. Приведем пошаговую инструкцию.

Шаг 1. Установите оконный блок, придвиньте его ближе к краю проема и хорошо закрепите там.

Установка оконного блока

Крепление оконного блока

Шаг 2. Снимите защитную пленку с рамы и обезжирьте последнюю.

Обезжиривание рамы

Шаг 3. Наклейте по периметру рамы специальный профиль.

По периметру наклеивается профиль

Шаг 4. По периметру профиля на стену нанесите полосу клея шириной 10 мм.

Нанесение клея

Шаг 5. На клей, нанесенный на предыдущем шаге, закрепите полосу стеклосетки по тем же принципам, что и для дверного проема.

Крепление полосы стеклосетки

Шаг 6. Выпилите блоки в соответствии со схемами, изложенными на изображениях в этом разделе статьи. Закрепите по периметру проема.

Установка блоков утеплителя

Важно! Фиксируя пенопласт под оконным проемом, сделайте небольшой наклон, необходимый для установки отлива.

Небольшой наклон, необходимый для установки отлива

Что касается пространства под крышей, то здесь отличие от работы с обычными стенами состоит в том, что необходимо предварительно вырезать из пенопласта блоки с разной и сложной формой.

Установка блоков под крышей

Монтаж крепежных зонтиков на пенопласт

Для более надежного соединения слоя утеплителя с основной стеной применяют крепежные «зонтики», также известные как тарельчатые дюбели.

Шаг 1. Определите длину тарельчатого дюбеля, который вам необходим. Она складывается из толщины слоя утеплителя (в данном случае это 200 мм), клеевого слоя (15 мм), длины распорной части дюбеля (60 мм) и еще 20 мм резерва. Также решите, по какой из схем, представленных на изображении ниже, вы будете монтировать крепежные элементы.

Тарельчатый дюбель

Схемы крепления дюбелей

Шаг 2. Распакуйте тарельчатые дюбели, проверьте, соответствуют ли параметры изделия тем, которые вам нужны.

Распаковка дюбелей

Шаг 3. Подготовьте дрель с ограничителем глубины отверстия, отрегулируйте последний до необходимого вам значения.

Подготовка дрели

Шаг 4. Наметьте точки расположения тарельчатых дюбелей и просверлите там отверстия.

Сверление отверстий

Шаг 5. Вставьте ножку тарельчатого дюбеля в отверстие так, чтобы шляпка была на одном уровне с поверхностью пенопласта. Затем воспользуйтесь специальной насадкой на дрель и закрутите распорную часть крепежа, после чего закройте ее защитной крышечкой.

Ножка дюбеля вставляется в отверстие

Закручивание распорной части

В некоторых тарельчатых дюбелях распорный элемент не закручивается, а забивается. Пример того, как с ними следует работать, вы можете увидеть на изображениях ниже.

В некоторых тарельчатых дюбелях распорный элемент не закручивается, а забивается

Забивание распорного элемента

Некоторые строители считают, что тарельчатые дюбели в утеплителе из пенопласта являются «мостиками холодами». С этой проблемой они борются следующим образом: с помощью специальной фрезы вырезают в пенополистироле цилиндрическую выемку, вставляют туда крепеж и фиксируют его. Затем тарельчатый дюбель закрывают пенопластовой крышкой, вырезанной ранее.

Вырезается цилиндрическая выемка

Дюбель закрывается вырезанным ранее пенопластом

Готово

Цены на популярные модели перфораторов

Перфораторы

Видео — Утепление фасада коттеджа пенополистиролом

Армирование утеплителя

На монтаже блоков пенополистирола процесс утепления стен снаружи не завершается – материал необходимо защитить при помощи армирующей сетки и штукатурной смеси.

Шаг 1. Приготовьте штукатурно-клеевую смесь из сухого порошка и воды. Пропорции выбирайте, исходя из рецепта, напечатанного на упаковке. Замешивание раствора производите строительным миксером.

Процесс приготовления смеси

Шаг 2. Начните работу с окон и дверей. На внутреннюю поверхность их проемов нанесите тонкий слой штукатурно-клеевой смеси и выровняйте его.

Нанесение тонкого слоя смеси

Выравнивание слоя

Шаг 3.  Армирующую сетку, уложенную на внутреннюю поверхность проемов в одном из предыдущих разделов статьи, прижмите к клеевой смеси и утопите в ней. Загладьте все сверху прямоугольной кельмой.

Сетка утапливается в смеси

Шаг 4. Точно таким же способом, как и в предыдущей операции, прижмите к клеевому слою сетку, относящуюся к ранее установленному профилю, и утопите ее.

Прижимается сетка установленного ранее профиля

Шаг 5. Повторите три предыдущих шага со всеми сторонами оконного проема.

То же, но с другими сторонами проема

Шаг 6. На углах возле проемов нанесите полосы клеевой смеси под углом 45°. Затем уложите на них армирующую сетку и загладьте ее кельмой. Такие участки возле проемов называют «косынками».

«Косынка»

Заглаживание армирующей сетки

Шаг 7. Отмерьте угловой профиль необходимой длины. Нанесите по внешнему периметру окна слой клеевой смеси, затем прислоните к нему и внутренней поверхности проема профиль с сеткой и загладьте прямоугольной кельмой.

Обрезка профиля

Нанесение клеевой смеси

Выравнивание профиля

Заглаживание сетки

Шаг 8. По такому же принципу установите угловые профили и на других поверхностях оконного проема.

То же, но на других поверхностях оконного проема

Шаг 9. К внутренним углам проема приложите небольшой прямоугольник или квадрат из армирующей сетки, расправьте и загладьте клеевой смесью.

Сетка прикладывается к внутреннему углу

Заглаживание сетки смесью

Почти готово

Шаг 10. Повторите шаги со второго по девятый для каждого отдельного оконного и дверного проема.

Шаг 11. Нанесите клеевой раствор по периметру дома на нижнюю часть утепления. Затем приложите туда профиль-капельник. Устанавливайте его так, чтобы между ним и утеплителем не оставалось воздушных полостей. Процесс контролируйте при помощи строительного уровня.

Нанесение раствора по периметру дома на нижнюю часть утепления

Прикладывается профиль-капельник

Шаг 12. Нанесите еще один слой штукатурки поверх сетки профиля-капельника и загладьте прямоугольной кельмой.

Заглаживание прямоугольной кельмой

Шаг 13. По тем же принципам, что были изложены выше, произведите установку углового профиля – нанесите клеевой слой, приложите к нему изделие, утопите его в сетку и загладьте все сверху.

Клеевой слой наносится на угол

Прикладывается профиль

Сетка заглаживается

Шаг 14. Теперь приступите к армированию всей поверхности стен. Сделайте отрезки от рулона с сеткой длиной, соответствующей высоте утепленных стен дома.

Резка армирующей сетки

Шаг 15. Поверх пенополистирола нанесите слой штукатурно-клеевой смеси и разровняйте зубчатой гладилкой.

Нанесение штукатурно-клеевой смеси поверх пенопласта

Шаг 16. Поверх клеевого слоя уложите полотно армирующей сетки, прижмите его и замажьте сверху еще одним слоем раствора. Тщательно разглаживайте все – неровности и полости с воздухом недопустимы.

Укладка армирующей сетки

Сетка заглаживается раствором

Шаг 17. Точно таким же образом уложите следующий отрезок сетки рядом. Между ним и предыдущим должен быть нахлест не менее 100 мм.

Нахлест должен составлять не менее 100 мм

Шаг 18. Дайте клеевой смеси немного (но не полностью!) подсохнуть и соскоблите имеющиеся неровности.

Соскабливаются неровности

Шаг 19. С помощью правила выполните поиск вогнутостей на нанесенном поверх утеплителя клеевом слое. Затем выровняйте их, добавив в нужные места еще немного смеси.

Поиск вогнутостей с помощью правила

Выравнивание неровностей

Шаг 20. По окончательно затвердевшей клеевой смеси сделайте еще одно выравнивание поверхности – шпаклеванием.

Шпаклевание

Штукатурка по пенопласту фасадная

Самый простой способ утеплить дом – это обшить его пенопластом. Материал недорогой, монтаж несложно выполнить своими силами, энергосберегающий эффект очевиден. А чтобы защитить такую обшивку от губительного влияния окружающей среды, нужно выбрать для нее подходящее покрытие. Детальнее читайте здесь.

После застывания шпаклевки утепление стен снаружи пенопластом можно считать завершенным. Далее вам останется лишь нанести финишную декоративную отделку в соответствии со своими вкусами и предпочтениями.

Утепление стен снаружи пенополистиролом своими руками – инструкция, как утеплить наружные стены

KNAUF Therm

08.10.2020

СОДЕРЖАНИЕ

1. Особенности пенополистирола
2. Виды пенополистирола
3. Как выбрать толщину пенополистирола
4. Внешнее и внутреннее утепление
5. Этапы наружного утепления стен
6. Этапы внутреннего утепления

Приближается холодное время года, вопрос поддержания комфортной температуры в доме снова становится актуальным. Чтобы сэкономить на отоплении, можно провести утепление стен снаружи пенополистиролом своими руками. В этой статье расскажем о преимуществах, недостатках материала, а также об этапах монтажа.

Что такое пенополистирол

? Это утеплитель, который также широко известен под названием пенопласт. Материал производят из полистирола, добавляя к нему антипирены, снижающие горючесть, наполнители для улучшения свойств. На 98% продукт состоит из воздуха, что делает его легким по весу и обеспечивает низкую теплопроводность — 0,03-0,04 Вт/мК. Чем меньше этот показатель, тем лучше материал удерживает комфортную температуру в помещении.

Какими еще преимуществами обладает пенополистирол – утеплитель для стен дома снаружи?

• Низкие водопоглощение и паропроницаемость. Благодаря этим свойствам монтировать утеплитель можно без применения паро-, гидроизоляции. Он отразит влагу, идущую изнутри дома, не пропустит дождь, снег, которые могут просочиться через финишное покрытие снаружи.
• Прочность и долговечность. Качественный утеплитель может оставаться эффективным до 100 лет.
• Отсутствие усадки. Пенополистирол не деформируется, потому не требует дополнительных работ.
• Легкость монтажа. Утеплитель выпускают в виде плит, с которыми удобно работать. Их можно резать простым строительным ножом. Специальная одежда или средства защиты не требуются, так как пенополистирол не образует пыли.
• Доступность. Цена материала достаточно невысокая.

Утеплитель не лишен недостатков. Например, на него негативно влияют прямые солнечные лучи, поэтому строительные работы лучше не затягивать, закрывая слой пенополистирола по возможности быстро. Также продукт не выдерживает контакта с растворителями и другими химическими веществами. Однако в системе, где пенополистирол закрыт армирующим слоем, он находится в безопасности и обеспечивает надежную защиту для фасадов и всего дома. Материалы низкого качества могут быть горючими, выделять вредные вещества. Доверяйте только проверенным маркам.

Пенопласт KNAUF Therm® Фасад Pro имеет пожарные заключения и полностью безопасен даже при воздействии высоких температур. А его фактурная поверхность не требует ошкуривания.

Особенности пенополистирола

Что еще необходимо знать о материале, прежде чем приступить к утеплению стен дома снаружи пенополистиролом? Он бывает нескольких видов, рассмотрим основные.

Виды пенополистирола

Беспрессовый пенополистирол

Наиболее распространенный вариант. Его изготавливают путем вспенивания материала. В зависимости от плотности продукт применяют для утепления разнообразных поверхностей — стен, крыш, полов.

Прессовый полистирол

С помощью прессования его делают более плотным и прочным, в остальном он не отличается от предыдущего. Менее популярен, так как затраты на производство не оправдывают свойств.

Экструдированный (ЭППС)

Поры этого материала значительно меньше за счет способа изготовления — выдавливания из экструдера. Утеплитель получается значительно плотнее, другие его качества также улучшаются, возрастает и цена. Этот вид часто бывает достаточно горючим.

Пенополистирол высокого качество отлично подходит для термоизоляции фасада. Но нужно еще определить, сколько материала понадобится.

В среднем она будет равняться 5-15 сантиметрам. Показатель необходимо рассчитать индивидуально, ведь он зависит от множества факторов. В первую очередь от климата. В СНиПах зафиксированы значения теплосопротивления для стен в каждом регионе. Например, в Москве это 3,15 м²×К/Вт, в Сочи — 1,83 м²×К/Вт, а в Якутске — 5,16 м²×К/Вт.

Также влияет толщина стены, материал, из которого она возведена: кирпич, дерево, железобетон и т.д. Играет роль количество и размер окон. Учесть все и сразу поможет онлайн-калькулятор, с ним получится узнать правильную толщину материала, его количество. Рекомендуем закупать на 10% больше утеплителя на случай ошибок во время монтажа.

Как выбрать толщину пенополистирола

Утепление полистиролом наружных стен дома — оптимальное решение. У него есть ряд преимуществ перед работами внутри помещения.

Во-первых, внешний монтаж позволит сохранить большее пространство комнат. Во-вторых, точка росы сместится на уличную сторону стен, потому они не будут промерзать. В-третьих, термоизоляционный слой защитит стены от осадков.

Да, придется потратить больше материала, работать нужно преимущественно в хорошую погоду, но это оправдано.

Внешнее и внутреннее утепление

Собрать утеплительный «пирог» можно и со стороны комнат. Иногда это единственный возможный вариант. Например, если ваш дом — объект культурного наследия, или если вы утепляете квартиру в многоэтажке.

Подробнее о внутренних работах расскажем ниже, а сейчас рассмотрим технологию утепления стен пенополистиролом снаружи.

Этапы наружного утепления стен

Подготовка стен

Поверхность стены, на которую мы будем крепить пенополистирол, должна быть ровной, с перепадами не более одного сантиметра. Удалите старые покрытия (рыхлую штукатурку, облупившуюся краску), если они были. Нанесите грунтовку глубокого проникновения — кистью, когда стена надежная, с помощью распылителя, когда она осыпается и после зачистки. Далее необходимо заделать трещины, например, с помощью цементно-песочной смеси. Большие щели сначала запенивают, затем на два раза штукатурят.

Важно подготовить и сам утеплитель. Пенополистирол с гладкой поверхностью необходимо прокатать игольчатым валиком, так он станет рельефным, значит, будет лучше сцепляться с клеем. Отметим, что пенопласт KNAUF Therm® Фасад и KNAUF Therm® Фасад Pro изготавливают фактурными, потому они в такой процедуре не нуждаются.

Монтаж пенополистирола

Прежде чем утеплять наружные стены пенополистиролом, необходимо установить по уровню цокольный профиль. На него будут опираться блоки материала. Затем по инструкции разводим специальный клей, наносим его на поверхность стены, также горки клеевой массы размещаем на задней поверхности утеплителя — по центру и по периметру. Начинаем работать снизу. Кладем плиту горизонтально, аккуратно прижимая ее и простукивая.

Блоки пенополистирола должны располагаться в шахматном порядке, так, чтобы стыки нижнего ряда не продолжали стыки верхнего. Если вы монтируете утеплитель в два слоя, то блоки также нужно класть вразбежку, без совпадения стыков.

Важно зафиксировать плиты пластиковыми дюбелями — в центре и по углам. При этом дюбель должен входить в кирпич (дерево, железобетон) на 5 сантиметров.

Теплоизоляция стен снаружи пенополистиролом не может быть полноценной без обработки откосов окон и дверей. Их тоже необходимо очистить, загрунтовать. Затем нарезать материал нужной ширины, приклеить, закрепить дюбелями.

Проверьте, не осталось ли между блоками щелей. Небольшие отверстия можно запенить, в крупные вставляют полоски пенополистирола.

Армирование

Всю поверхность утеплителя мы должны закрыть армирующей сеткой. Но прежде закрепляем на углах здания и откосов перфорированные уголки. Посадим их на клей, сверху нанесем еще один его слой.

Теперь можно резать сетку на части по высоте стены. Промазываем клеящим составом утеплитель, укладываем на него полосы сетки немного внахлест. Сверху ее нужно будет закрыть вторым слоем фиксирующего вещества.

Финальные работы

Когда клей высохнет, поверхность обрабатывают наждачкой. Затем наносят декоративную штукатурку, либо создают выравнивающий слой, грунтуют его и красят.

Описанный выше алгоритм подходит для утепления кирпичной стены снаружи пенополистиролом. Если вы работаете со срубом, то обратите внимание на альтернативный способ — монтаж вентилируемого фасада. Он предполагает сборку теплоизоляционного «пирога» с использованием деревянной обрешетки. О наружных утеплителях для стен дома мы писали ранее.

Они во многом повторяют шаги при наружном монтаже. Для начала стены очищают от старых покрытий — обоев, краски, штукатурки. Затем заполняют трещины и выемки штукатуркой. Когда она высохнет, наносят грунтовку. После клеят и закрепляют дюбелями плиты пенополистирола, заделывают стыки. Армируют всю конструкцию, наносят финишную штукатурку.

Как видим, процесс утепления стен пенополистиролом состоит из многих этапов. Однако справиться с ними под силу и непрофессиональному строителю. Также вы можете ознакомиться с другими утеплителями для наружных стен дома. Выбирайте качественные материалы, соблюдайте технологию, и у вас все получится!

Этапы внутреннего утепления

ТОВАРЫ KNAUF THERM® ДЛЯ УТЕПЛЕНИЯ НАРУЖНЫХ СТЕН

KNAUF THERM® ФАСАД

Поделиться статьей:

Читайте по этой теме

Что такое пенополистирол

Читать дальше

Чем утеплить потолок в бане

Изоляция из жесткого пенопласта для существующих наружных стен

Вкладка «Соответствие» содержит информацию о программе и коде. Кодовый язык выдержки и обобщены ниже. Чтобы узнать точный язык кода, обратитесь к соответствующему коду, который может потребовать приобретения у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации. Пожалуйста, свяжитесь с нашим веб-мастером, если вы обнаружите неработающие ссылки.

Сертифицированные дома ENERGY STAR, версия 3/3.1 (Rev. 09))

В домах, сертифицированных по стандарту ENERGY STAR, требуется, чтобы уровни изоляции потолка, стен, пола и перекрытий соответствовали или превышали уровни, указанные в Международном кодексе энергосбережения (IECC) 2009 года с некоторыми альтернативами и исключениями, а также соответствовали уровню 1 при установке в соответствии со стандартами RESNET ( см. Изоляция на уровне норм IECC 2009 и 2012 — требования ENERGY STAR и установка изоляции (RESNET Grade 1). Если государственные или местные энергетические нормы для жилых зданий требуют более высоких уровней изоляции, чем те, которые указаны вIECC, вы должны соответствовать местным требованиям или превосходить их. Некоторые штаты приняли IECC 2012 или 2015 года. Посетите Программу норм энергопотребления в зданиях Министерства энергетики США , чтобы узнать, какие нормы приняты в каждом штате.

Контрольный список оценки конструкции Rater

3. Высокоэффективная изоляция.
3.1 Указанные уровни изоляции потолка, стен, пола и перекрытий соответствуют одному из следующих вариантов:
3.1.1 Соответствует или превышает уровни 2009 IECC ^{4, 5, 6}   ИЛИ ;
3.1.2 Достигается ≤ 133% от общего количества UA в результате U-факторов в таблице 402.1.3 IECC 2009 г., согласно руководству в сноске 4d, И указанное проникновение в дома не превышает следующего: ^{5, 6}

• 3 ACH50 в ЧР 1, 2
• 2,5 ACH50 в ЧЗ 3, 4
• 2 ACH50 в ЧР 5, 6, 7
• 1,5 ACH50 в Чехии 8

Контрольный список Rater Field Checklist

Тепловой кожух
1. Высокоэффективное остекление и изоляция.
1.3 Вся изоляция соответствует классу I. согласно стандарту ANSI / RESNET / ICC. 301. Альтернативы в сноске 4. ^{4, 5}

Сноска 4) Предоставляются две альтернативы: Климатические зоны с 1 по 4, ≥ R-5 в климатических зонах с 5 по 8; b) Войлок класса II разрешается использовать в полах, если он заполняет всю глубину полости пола, даже когда происходит сжатие из-за избыточной изоляции, при условии, что значение R войлока было надлежащим образом оценено на основе рекомендаций производителя. и единственный дефект, препятствующий тому, чтобы изоляция достигла класса I, — это сжатие, вызванное избыточной изоляцией.

Foontote 5) Обеспечьте соблюдение этого требования, используя версию ANSI / RESNET / ICC Std. 301 используется RESNET для рейтингов HERS.

2. Полностью выровненные воздушные барьеры. ⁶ В каждом изолированном месте ниже предусмотрен полный воздушный барьер, полностью выровненный следующим образом:
Потолки: на внутренней или внешней горизонтальной поверхности потолочной изоляции в климатических зонах 1-3; на внутренней горизонтальной поверхности изоляции потолка в климатических зонах 4-8. Также на наружной вертикальной поверхности утепления потолка во всех климатических зонах (например, с использованием ветрозащитного экрана, который проходит на всю высоту утеплителя в каждом пролете, или язычкового дефлектора в каждом пролете с софитом, предотвращающим задувание ветром в соседние пролеты). ). ⁷
Стены: На наружной вертикальной поверхности изоляции стен во всех климатических зонах; также на внутренней вертикальной поверхности изоляции стен в климатических зонах 4-8. ⁸
Полы: На наружной вертикальной поверхности утеплителя пола во всех климатических зонах и, если над некондиционируемым помещением, также на внутренней горизонтальной поверхности, включая опоры для обеспечения выравнивания. Альтернативы в сносках 11 и 12. ^{10, 11, 12}
2.7 Все остальные этажи, примыкающие к некондиционируемому пространству (например, краевые/ленточные балки на внешней стене или на крыше крыльца)

3. Снижение теплового моста.
3. 4 На надземных стенах, отделяющих кондиционируемое помещение от некондиционируемого, используется один из следующих вариантов (за исключением краевых/ленточных балок): ¹⁶
3.4.1 Непрерывная жесткая изоляция, изолированный сайдинг или их комбинация: ≥ R -3 в ЦЗ 1-4; ≥ R-5 в CZ 5-8 OR; ^{17, 18, 19}
3.4.2 Структурные изолированные панели ИЛИ; Изолированные бетонные формы ИЛИ; Каркас двойной стены ИЛИ; ^17,20
3.4.3 Расширенное кадрирование, включая все перечисленные ниже элементы: ²¹
3.4.3a Углы изолированные ≥ R-6 до края ²² , А;
3.4.3b Коллекторы над окнами и дверями с изоляцией ≥ R-3 для каркаса 2×4 или эквивалентной ширины полости и ≥ R-5 для всех других сборок (например, с каркасом 2×6) ²³ , И;
3.4.3c Обрамление ограничено одной парой центральных шпилек на всех окнах и дверях, а также одной парой домкратных шпилек на оконный проем для поддержки перемычки и подоконника, И;
3. 4.3d Места пересечения внутренних и наружных стен с изоляцией с тем же значением R, что и остальная часть наружной стены, ²⁴ И;
3.4.3e Минимальное расстояние между шпильками 16 дюймов o.c. для каркаса 2х4 во всех климатических зонах и, в ЧР 6-8, 24 дюйма о.к. для кадра 2х6. ²⁵

4. Герметизация воздуха (если ниже не указано иное, «герметизация» означает использование герметика, пены или аналогичного материала).
4.1 Воздуховоды, дымоходы, шахты, водопровод, трубопроводы, электропроводка, вытяжные вентиляторы и другие проходы в некондиционируемое пространство герметизированы, с блокировкой / гидроизоляцией по мере необходимости.

Сноска 6) Для целей настоящего Контрольного перечня воздушный барьер определяется как любой прочный твердый материал, который блокирует поток воздуха между кондиционируемым и некондиционируемым пространством, включая необходимое уплотнение для блокирования избыточного потока воздуха по краям и швам, а также достаточную опору для противодействия и отрицательное давление без смещения или повреждения. EPA рекомендует, но не требует жестких воздушных барьеров. Пена с открытыми или закрытыми порами должна иметь конечную толщину ≥ 5,5 дюймов или 1,5 дюймов соответственно, чтобы квалифицироваться как воздушный барьер, если изготовитель не указывает иное. Если используются гибкие воздушные барьеры, такие как домашняя пленка, они должны быть полностью герметизированы по всем швам и краям и поддерживаться с помощью крепежных деталей с крышками или головками диаметром ≥ 1 дюйма, если иное не указано изготовителем. Гибкие воздушные барьеры не должны изготавливаться из крафт-бумаги, изделий на бумажной основе или других материалов, которые легко рвутся. Если используется полиэтилен, его толщина должна быть ≥ 6 мил.

Сноска 8) Все изолированные вертикальные поверхности считаются стенами (например, наружные стены выше и ниже уровня земли, коленчатые стены) и должны соответствовать требованиям к воздушному барьеру для стен. Применяются следующие исключения: рекомендуемые, но не обязательные воздушные барьеры в адиабатических стенах многоквартирных жилых домов; а в климатических зонах с 4 по 8 воздушный барьер на внутренней вертикальной поверхности изоляции рекомендуется, но не требуется в стенах подвала или стенах подполья. Для целей этих исключений подвал или подвальное помещение — это помещение, для которого ≥ 40% общей площади стены находится ниже уровня земли.

Требования к строителям систем управления водными ресурсами

2 Сборка стен с управляемыми водными ресурсами.
2.1 Гидроизоляция в нижней части наружных стен с дренажными отверстиями для каменной облицовки и дренажной стяжки для штукатурных облицовочных систем или эквивалентной дренажной системы. ⁹
2.2 Полностью герметичная непрерывная дренажная плоскость за наружной облицовкой, перекрывающая гидроизоляцию в пункте 2.1 и полностью герметизированная на всех проходах. Дополнительный дренажный дренажный слой, обеспечивающий разрыв сцепления, за всей штукатуркой и ненесущей каменной облицовкой стен. ^{9, 10}
2.3 Полностью оштукатурены оконные и дверные проемы. ¹¹

Сноска 9) Эти элементы не требуются для существующих несущих стен из каменной кладки (например, в доме, где проводится реконструкция кишечника). Обратите внимание, что это исключение не распространяется на существующие стеновые блоки с облицовкой кирпичной кладкой.

Сноска 10) Можно использовать любую из следующих систем: монолитный атмосферостойкий барьер (т. е. домашняя пленка), покрытый черепицей на горизонтальных стыках и герметизированный или проклеенный лентой на всех стыках; атмосферостойкая обшивка (например, облицованная жесткая изоляция), полностью проклеенная на всех стыковых соединениях; строительная бумага или войлок в виде черепицы внахлест; или другой водостойкий барьер, признанный ICC-ES или другим аккредитованным агентством.

Сноска 11) Нанесите отлив на черновой каркас подоконника, включая углы каркаса подоконника; боковой отлив, который выходит за отлив поддона; и верхний отлив, который проходит над боковым отливом или эквивалентными деталями для несущих стен из каменной кладки или несущих бетонных стен.

Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR, чтобы узнать о версии и редакции программы, применимой в настоящее время в вашем штате.

Дом с нулевым энергопотреблением DOE (редакция 07)

Программа DOE Zero Energy Ready Home Program — это добровольная программа маркировки высокоэффективных домов для новых домов, проводимая Министерством энергетики США. Строители и ремонтники, которые проводят модернизацию, могут пройти сертификацию существующих домов в рамках этой добровольной программы.

Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы ENERGY STAR Qualified Homes или программы ENERGY STAR многоквартирного нового строительства.
Приложение 2, пункт 2) Изоляция потолка, стен, пола и перекрытий должна соответствовать или превышать уровни IECC 2015 года и соответствовать уровню установки 1 в соответствии со стандартами RESNET.

Таблица требований IEC и IRC к изоляции на 2009–2021 гг. IRC, можно найти в этой таблице.

2009, 2012, 2015, 2018 и 2021 Международный кодекс энергосбережения (IECC)

Раздел R401. 3 Сертификат
Раздел R402.1.2 (402.1.2 и 2019 г.IECC) Критерии и требования к изоляции и окнам по компонентам
Таблица R402.1.2 (402.1.4 в 2009 и 2015 и 402.1.3 в 2009 и 2012 IECC) Эквивалентные U-факторы
Раздел R402.4 Утечка воздуха (Обязательно)
Таблица R402 .4.1.1 (402.4.2 в IECC 2009 г.) Воздушный барьер и установка изоляции

Модернизация: 2009, 2012, 2015, 2018 и 2021 IECC

Раздел R101.4.3 (в 2009 и 2012 гг.). Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали этому кодексу. (Дополнительные требования и исключения см. в коде.)

Глава 5 (в 2015, 2018, 2020). Положения настоящей главы регулируют переделку, ремонт, пристройку и изменение назначения существующих зданий и сооружений.

Международный жилой кодекс (IRC) 2012 и 2009 г. Раздел R403.3.4 Повреждение термитами
Раздел R703 Внешнее покрытие.
Раздел R703.11.2 Обшивка из пенопласта
Раздел N1101.12.1 (N1101.4 в IECC 2009 г.) Изоляция тепловой оболочки здания
Раздел N1101.12.4 (N1101.6 в 2009 г. IECC) Рейтинг изоляционного продукта
Раздел N1101.16 (N1101.9 в 2009 г. IECC) Сертификат (обязательный)
Раздел и таблица N1102.1.1 (N1102.1 в 2009 г. IECC) Критерии и требования к изоляции и остеклению по компонентам
Таблица N1102.1.1 Требования к изоляции и остеклению по компонентам
Таблица N1102.1.3 (N1102.1.2 в IECC 2009 г.) Эквивалентные U-факторы
Раздел N1102.4 Утечка воздуха (Обязательно)
Таблица N1102.4.1.1 (N1102.4.2 в 2009 г. IECC) Воздушный барьер и установка/осмотр изоляции

2015, 2018 и 2021 IRC

Раздел R302.1 Наружные стены
Таблица R302.1 Наружные стены защита
Раздел R703 Внешнее покрытие.
Раздел R703.11.2 Обшивка из пенопласта (Изоляция поверх пенопластовой оболочки в 2018 и 2021 IRC)
Раздел N1101.10.1 (R303.1. 1) Изоляция теплоизоляционных оболочек здания .14 (R401.3) Сертификат (обязательный)
Раздел N1102.1.2 (R402.1.1) Критерии изоляции и окон
Таблица N1102.1.2 (R402.1.1) Требования к изоляции и окнам по компонентам
Таблица N1102.1.4 (R402.1.4) ) Эквивалентные U-факторы (расчет R-значения в 2018 и 2021 IRC)
Раздел N1102.4 (R402.4) Утечка воздуха (Обязательно)
Таблица N1102.4.1.1 (R402.4.1.1) Установка воздушного барьера и изоляции

Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC

Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, реконструкция или ремонт должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизмененные части существующего здания соответствовали требованиям настоящего Кодекса, если не указано иное. (Дополнительные требования и исключения см. в коде.)

Приложение J регулирует ремонт, реконструкцию, изменение и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.

Внешняя изоляция пенопластом: передовой опыт

Значок календаря

19 августа 2014 г. 16:09:00

Правильная техника . Если изоляционная обшивка служит дренажной плоскостью, все швы должны быть проклеены, а во всех проходах и отверстиях должна быть установлена ​​гидроизоляция.

BUILDING AMERICA (BA) в течение многих лет выступает за использование изоляции из жесткой пены в качестве средства улучшения тепловой оболочки дома за счет увеличения коэффициента сопротивления теплопередаче при минимизации тепловых мостиков в стенах с деревянным каркасом. Исследования, проведенные несколькими группами, обеспечили критическую научную основу для принятия пенопластовой оболочки сообществом норм и правил и привели к передовым методам установки для обеспечения тепловых характеристик, а также целостности воздушного барьера и дренажной плоскости.

Сценарии наружной изоляционной обшивки

Добавление изоляционной обшивки к внешней стороне сборки является простым методом увеличения общего теплового сопротивления сборки стены по сравнению с тем, что возможно при изоляции полостей, тем самым повышая общую эффективность дома. Добавление одного дюйма изоляционной оболочки (R-5) увеличит стойку 2 ‘x 6’ с эффективного R-14,4 до эффективного R-19,4. Это представляет собой увеличение эффективного теплового сопротивления на 35 процентов при увеличении общей толщины стенки всего на 15 процентов.

В своем Руководстве по изоляционной обшивке компания BSC описывает использование внешней жесткой изоляционной плиты в сборке ограждения, которая действует не только как изоляция, но и как первичная обшивка, а в некоторых местах — как дренажная плоскость и пароизоляционный слой. для сборки стены (см. схему профилей наружной обшивки.)

Общие положения

Крепление для обшивки : Все крепежные детали должны быть установлены до стоек, так как изолирующая обшивка не обладает достаточной конструкционной прочностью как на сдвиг, так и на растяжение -вне силы. 9№ 0003

Для стеновых секций 1 и 2, облицовочные системы, такие как традиционная штукатурка с твердым покрытием и акриловая штукатурка, могут быть нанесены непосредственно на изоляционную плиту. Рекомендуются дренированные изоляционные плиты (с вертикальными канавками, прорезанными сзади) или вертикально текстурированные (или профилированные) обшивки, чтобы обеспечить дренажное пространство за жесткой плитой.

Идеальная стеновая система
В одном исследовании Влажность и структурный анализ высокоэффективных гибридных стеновых сборок , Building Science Corporation (BSC) проанализировала несколько комбинаций стеновых материалов в поисках конструкции, которая обеспечила бы наиболее эффективные системы защиты от тепла, воздуха, влаги и воды, а также достаточную прочность конструкции. Используя оптимизацию энергопотребления здания (BEopt), термический, гидротермический и структурный анализ, они нашли оптимальную каркасную стену:

— усовершенствованный каркас размером 2 x 6 футов с 1,5-дюймовым напыляемым пенополиуретаном с закрытыми порами в каждом отсеке стойки

— 3 дюйма целлюлозной изоляции, покрытой 0,5-дюймовым гипсом с латексной краской

— Диагональная металлическая обвязка снаружи

— 1,5-дюймовая изоляция из полиизоциануратной плиты с фольгированным покрытием и внешняя вертикальная деревянная обвязка для крепления облицовки.

У этой стены были самые низкие дополнительные затраты, самый низкий связанный с утечкой воздуха риск образования конденсата (менее 1 процента в год в Миннеаполисе), лучшие структурные характеристики — по данным Американского общества испытаний и материалов (ASTM) E72 — и второе — лучшая годовая экономия энергии на уровне 34% в Миннеаполисе и 29%процентов в Новом Орлеане.

На секциях стен 3 и 4 традиционная штукатурка с твердым покрытием (включая тонкий кирпич и искусственный каменный шпон) НЕ ДОЛЖНА укладываться без добавления хотя бы одного слоя строительной бумаги или герметика между штукатуркой и штукатуркой или дренажной плоскостью. обшивка, выступающая в качестве разрыва связи.

Соединение с фундаментом : Продолжайте обшивку за верхний край фундамента или стены подвала, чтобы создать нахлест гонта с фундаментом.

Усовершенствованный каркас : Использование усовершенствованного каркаса с изоляционной обшивкой может уменьшить количество материалов в жилищном строительстве. Расположение досок обшивки должно свести к минимуму обрезки и строительные отходы.

Поперечная распорка : Стеновые системы 2, 3 и 4 требуют альтернативных методов сопротивления сдвигу, таких как металлические поперечные распорки или вставные сдвиговые панели.

Пароизоляция : Использование непроницаемых изоляционных материалов оболочки достаточной толщины может снизить вероятность образования конденсата, а в некоторых климатических условиях может позволить отказаться от внутреннего пароизоляционного слоя.

Контроль влажности

Холодный климат : Используйте более паропроницаемую изоляционную оболочку (например, пенополистирол и нелицевой пенополистирол) на внешней стороне.
Жаркий и влажный климат : Используйте более паронепроницаемую оболочку на внешней стороне сборки (например, полиизоцианурат с фольгой и XPS с пластиковой пленкой).
Смешанно-влажный климат : Сборка должна быть защищена от намокания как изнутри, так и снаружи. Сушка может осуществляться преимущественно снаружи, внутри или в обоих направлениях в проточном узле.

Ресурс: Руководство BSC по изоляционной обшивке


Профили наружной обшивки

Секция стены 1: Изолирующая обшивка и обертывание поверх фанеры или OSB: Изоляционная обшивка дома и обшивка здания укладываются на верхний слой обшивки здания обшивка деревом.

• Самый прочный узел; Материал дренажной плоскости опирается на фанерную обшивку и защищается от ветровой нагрузки и других факторов окружающей среды изоляционной обшивкой.
• Рекомендуется в районах с высокой экспозицией и дождем.

Секция стены 2 : Изоляционная обшивка и накидка на деревянные стойки: Изоляционная обшивка устанавливается поверх обшивки, натянутой на деревянные стойки.

• Дренажная пленка защищена от внешних воздействий (чрезмерная ветровая нагрузка и воздействие дождя).
• Эффективен в большинстве зон с осадками, но потенциально не в местах с высокой экспозицией.
• При монтаже наружной и изоляционной обшивки требуется большая осторожность.

Секция стены 3: Уплотнительная пленка, установленная поверх изоляционной обшивки и деревянных стоек: Уплотнительная пленка устанавливается снаружи изолирующей обшивки.

• Изоляционная обшивка практически заменяет фанеру или OSB в традиционной сборке стен.
• Housewrap более подвержен воздействию внешних факторов, таких как ветровая нагрузка и влажность; может быть не таким долговечным, как другие подходы.
• Крепежные детали, используемые для установки обшивки, должны полностью проникать сквозь изоляционную обшивку и в деревянные стойки за ее пределами.
• Подходит для большинства дождевых зон.

Секция стены 4 : Изолирующая обшивка в качестве дренажной плоскости: Изолирующая обшивка служит основной обшивкой и дренажной плоскостью сборки.

• Высокий риск; следует использовать только в районах с ограниченным количеством осадков и воздействием, где управление дождевой водой не так критично.
