Утепление дома пенопластом снаружи (100 фото)

Сезонные похолодания связаны у владельцев частных домов с увеличением расходов на установку обогревательных систем и значительными тратами семейного бюджета на отопление жилья для повышения уровня комфорта проживания. Эффективное и практичное, наружное утепление дома своими руками и отделка стен качественными стройматериалами, с низким коэффициентом теплоотдачи помогает изолировать значительные поверхности стен, снизив теплопотери.

Повышение продуктивность современных систем обогрева и защитив стены от возможных перепадов температуры и влажности можно обеспечить значительную экономию затрат, необходимых на закупку и оплату энергоресурсов.

Такие мероприятия положительно сказываются на увеличении срока эксплуатации жилых домов и хозяйственных помещений, для их проведения необходимо тщательно подобрать теплоизоляционные материалы с комплексом отличных эксплуатационных характеристик.

Краткое содержимое статьи:

Преимущества наружного утепления пенопластом

Среди большого разнообразия утеплителей и отделочных материалов пенопласт представляет собой структуру вспененной массы и выделяется особой популярностью за счет простоты монтажа и легкого веса готовых для установки панелей.

Тщательно изучив фото утепления дома пенопластом и его эксплуатационные характеристики можно подобрать лучший проект для реализации с учетом преимуществ, которые ощутимы при использовании этого типа утеплителя:

пенопласт любой плотности не впитывает влагу, препятствуя размножению грибков и возникновения конденсата;
отличается повышенными показателями термоизоляции защищая наружные стены от лишних теплопотерь;
материал легко режется, раскраивается и монтируется без необходимости привлекать к работе с ним специалистов;
легкий вес листов обеспечивает удобство транспортировки и перевозки закупленных стройматериалов к месту установки;
физико-механические характеристики материала гарантирует длительный срок его эксплуатации в качестве утеплителя;
утепление из пенопласта может выдерживать резкие перепады температуры, и отлично обеспечивает звукоизоляцию;
не нуждается в дополнительных мероприятиях по гидроизоляции уберегая стены от замерзания и увлажнения.

Для экономии внутреннего пространства жилья специалисты рекомендуют использовать листы из пенопласта для обустройства наружного утепления, с использованием специальной технологии крепления данного материала на вертикальных поверхностях.

Подготовительные работы к предстоящему утеплению необходимо начинать с выбора пенопласта для утепления, представленные на рынке материалы необходимо тщательно изучить и подобрать лучший вариант.

Виды пенопласта для проведения утеплительных мероприятий

Все разновидности пенопласта, предлагаемого производителями изготавливаются различными способами, готовая продукция отличается не только по названию, но и по таким показателям как внешний вид и физико-механические характеристики.

Определяя какой пенопласт лучше для утепления необходимо рассмотреть все предлагаемые варианты и ориентироваться на эксплуатационные параметры материалов, наибольшей популярностью среди строителей пользуются:

полистирольный пенопласт. Бывает прессовым и беспрессовым, внешне представляя собой совокупность мелких шариков, которые плотно скреплены между собой;
экструзионный материал. Более плотная структура обеспечивает возможность оптимальной влагоизоляции и не пропускает влажный или сухой воздух в изоляционные слои;
полиуретановый пенопласт. Чаще применяется в изготовлении мебели и по внешнему виду похож на обычный поролон, уступая по качеству первым двум видам утеплителя.

К современным видам утеплителя относится особый вид материала с применением которого осуществляется утепление жидким пенопластом, имеющий свои преимущества по сравнению с листовыми стройматериалами.

Приобретаемый пенопласт должен соответствовать общепринятым стандартам качества, подтвержденным специальным сертификационной документацией, где указана спецификация и маркировка по свойствам, обязательно соблюдать необходимый режим хранения.

Подбор расходного материала исходя из его физико-механических параметров

Выбирая пенопласт важно обращать внимание на его состояние и особенно гранулы материала, которые должны быть одинакового размера, равномерно распределяться по структуре, размеры листов не могут быть разными и существенно отличаться.

При подборе можно ориентироваться на общие характеристики и визуально определить качественные параметры сравнивая несколько листов, которые необходимо учесть при закупке, во избежание лишних трат и расходов:

абсолютное совпадение толщины;
одинаковая плотность и структура;
ровная обрезка всех сторон и углов;
идентичность цвета или оттенка.

Хороший пенопласт, обладающий отличными эксплуатационными параметрами, не теряет в процессе длительного использования физико-механических свойств и повышает эффективность проведенных утеплительных процедур, сохраняя в доме тепло и уют.

В процессе его хранения, до предстоящего проведения монтажных работ важно поддерживать в хозяйственном или бытовом помещении определенный температурный режим и периодически осуществлять проветривание.

Технологические этапы утеплительного процесса

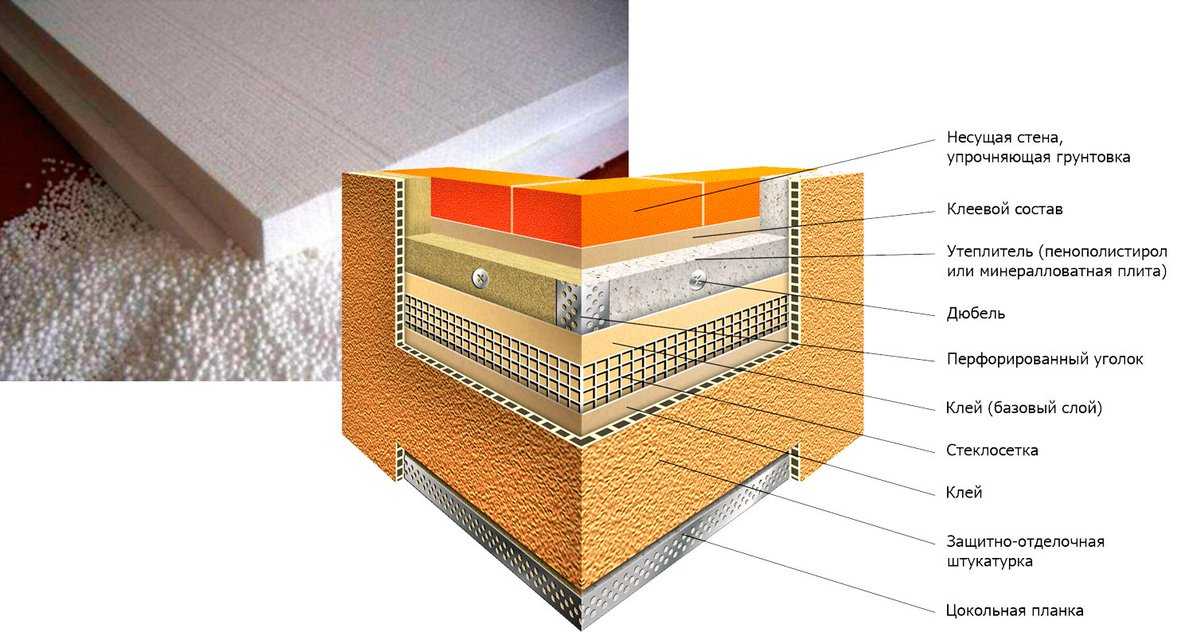

Самостоятельное утепление дома пенопластом снаружи осуществляется поэтапно, согласно несложному технологическому процессу с минимальным задействованием сложных работ и ограниченным набором инструментов:

подготовка фасада и поверхностей и обработка стен грунтовкой;
закрепление пенопласта на фасаде или приклеивание листов;
дополнительное крепление дюбелей, предотвращающих смещение;
шпаклевка полученной поверхности с целью ее выравнивания;
нанесение декоративного покрытия любого выбранного вида.

Для оформления углов жилого здания со сложной архитектурой обязательно применяется армирующий уголок, позволяющий сохранить форму листов и обеспечивающий длительный срок эксплуатации готовой конструкции.

В ходе проведения всех работ используются небольшой набор специальных инструментов, применение которых требует обязательного соблюдения техники безопасности, для процесса наклеивания закупается специальный клей с различной длительностью высыхания.

Эффективная толщина утепления дома пенопластом зависит от множества факторов, к которым относится площадь утепляемой поверхности и необходимые параметры теплосбережения и поддержания комфортного микроклимата в жилье.

Грамотно подобранное защитно-декоративное покрытие обеспечит формирование разнообразной фактуры, штукатурка прекрасно смотрится на больших поверхностях и дает возможность создать привлекательную композицию с ландшафтным дизайном.

Простая и недорогая технология утепления дома пенопластом не требует привлечения к реализации проекта квалифицированных специалистов, работа которых может обойтись дороже, чем закупка необходимых материалов и аксессуаров.

Фото утепления дома пенопластом

Сохраните статью себе на страницу:

Пост опубликован: 02.12

Присоединяйтесь к обсуждению:

Scroll UpAdblock
detector

Как выполняется утепление стен пенопластом своими руками

Оглавление:
Что такое пенопласт и как с ним работать
Утепление стен дома пенопластом своими руками: подготовительные работы
Технология утепления стен пенопластом: тонкости и нюансы

Согласитесь, что сохранить полученное тепло в доме гораздо дешевле, чем оплачивать огромные счета за безмерно потребляемые энергетические ресурсы. Этот вопрос является как нельзя актуальным в сегодняшнем мире, который характеризуется дефицитом энергоресурсов и их высокой стоимостью. Именно о способе сохранения тепла в доме сейчас пойдет речь. В этой статье вместе с сайтом stroisovety.org мы подробно изучим одну из множества энергосберегающих технологий, рассмотрим свойства пенопласта и разберемся, как выполняется утепление стен пенопластом своими руками.

Утепление стен пенопластом своими руками фото

Что такое пенопласт и как с ним работать

Первое, что нужно понять, отвечая на вопрос, как утеплить дом пенопластом, так это то, что пенопласт или полистирол являются материалами, у которых напрочь отсутствует паропроницаемость – использовать его внутри помещений ни в коем случае нельзя.

Второе, на что необходимо обратить внимание при выборе данного утеплителя, так это на плотность материала. Оптимальным вариантом для наружного утепления стен является пенопласт двадцать пятой плотности. Если будете использовать пенопласт меньшей плотности, то получите легко травмируемые стены, а применение пенопласта большей плотности приведет к перерасходу бюджета. Следует понимать, что высокая плотность этого материала на его теплоизоляционные характеристики никак не влияет.

Материал для утепления стен снаружи – пенопласт

Третье – толщина. Именно от этого показателя зависит качество утепления стен. В качестве нормы принято утепление наружных стен пенопластом толщиной 50мм – это среднее значение позволяет снизить теплопотери практически вдвое. Не исключено и использование более толстого пенопласта – довольно часто применяется утеплитель толщиной в 100мм. Опять же, такой подход к делу может привести к завышению стоимости утепления – лишняя толщина может оказаться просто бесполезной. Чтобы избежать этого, понадобится вмешательство грамотных инженеров – они способны провести вычисления необходимой толщины пенопласта для ваших климатических условий. В учет берется все: и средняя температура в зимний период, и толщина существующих стен, и материал, из которого они изготовлены. В общем, параметров для расчета достаточно много.

Как утеплить дом пенопластом фото

Утепление стен дома пенопластом своими руками: подготовительные работы

Подготовительный этап работ занимает не так уж много времени. Для начала с поверхности стен необходимо убрать все элементы, которые могут оказать негативное влияние на качество крепления пенопласта – осыпающейся штукатурке и облущивающейся краске здесь не место. В идеале, если дом старый, то стены необходимо очистить до основания.
Дальше нужно произвести очистку стен от мелких осыпающихся частиц. Попросту говоря, стены нужно помыть. Если имеется мини-мойка, можно воспользоваться ею и смыть всю грязь с утепляемой поверхности. Если нет, то подойдет и обычный шланг, присоединенный к водопроводу.
Ну и завершающим действием в процессе подготовки стен к утеплению пенопластом будет их грунтовка – верхний слой стены укрепляется специальным составом. Как правило, для этих целей используют глубокопроникающие грунтовки типа Ceresit CT17.

Технология утепления стен пенопластом своими руками

Технология утепления стен пенопластом: тонкости и нюансы

Для начала давайте разберемся с технологией крепления пенопласта к стене. Для надежной его фиксации используется специальный клей совместно с так называемыми «зонтиками» (пластиковые дюбели с широкой шляпкой). Если в вас теплится надежда, что можно обойтись только одним из этих двух крепежей, спешу вас уверить в обратном. Понадобится именно два совместно примененных крепления, а используя только один из вышеуказанных крепежей, вы рискуете полностью переделывать фасад по истечении одного года эксплуатации.

Теперь к делу. По большому счету, утепление наружной стены пенопластом в некотором роде можно сравнить с укладкой кафельной плитки – точно такой же способ приготовления клея, практически идентичный способ намазывания приклеиваемых элементов и аналогичный метод выравнивания. Разница заключается исключительно в габаритах материала и технологии соблюдения швов.

Утепление стен снаружи пенопластом фото

Если в процессе укладки кафеля соблюдение швов считается нормой, то вот при утеплении стен пенопластом нормальным считается их несоблюдение. Разбивка швов делается в целях предотвращения растрескивания штукатурки, которая накладывается поверх пенопласта. Следует понимать, что при большой длине шва шансов образования трещин намного больше.

При наклеивании пенопласта особое внимание необходимо уделить наружным и внутренним углам. Чтобы избежать появления вертикальных трещин на углах, следует выполнять перевязку отдельных пенопластовых плит – принцип тот же, что и при кладке кирпича. Выравнивание поверхности осуществляется с помощью длинного уровня или правила, здесь цель – выдержать ровную плоскость. Клей на пенопласт наносится точечно, тремя рядами по четыре-пять горок на лист.

Как наносить клей на лист пенопласта фото

В особый разряд выделяют процесс утепления откосов – они больше всего подвержены растрескиванию. Под пенопласт со стороны окна необходимо заложить армирующую сетку – она должна выглядывать из-под него сантиметров на 20. Впоследствии ее загибают на откос и используют в качестве армировки.

Утепление стен дома снаружи пенопластом фото

Наклеенный с учетом вышеописанных тонкостей пенопласт оставляют в покое до полного высыхания клея – как минимум на сутки.

Когда клей высохнет, можно устанавливать «зонтики». Здесь все просто – сверлим отверстия, вставляем зонтик и забиваем в его середину пластиковый гвоздь. Много зонтов бить не нужно – достаточно загнать всего пять штук на лист пенопласта. Один посередине листа и по одному в каждый угол. Только теперь, когда все зонты будут установлены, можно приступать к армированию пенопласта.

Утепление наружных стен пенопластом своими руками

Процесс армирования не является сложным, тонкостей здесь не так уж и много.

Во-первых, следует правильно крепить сетку. Сначала, тонким слоем клея намазывается пенопласт и лишь только потом в него вдавливается армирующая сетка. Если сделаете наоборот, то это будет неправильно – сетка приклеится плохо и вероятность появления нежелательных трещин намного выше. Излишки клея необходимо удалять широким шпателем, здесь шпаклевать не нужно. Задача заключается в том, чтобы в прямом смысле слова содрать лишний клей. В результате он должен остаться только в ячейках сетки.
Во-вторых, для приклеивания сетки необходимо использовать специальный клей. Практически все производители, включая небезызвестный Ceresit, производят для пенопласта два вида клеев: один предназначен для наклеивания, а другой для армирования. Разница в них большая, и использовать нужно именно второй.
В-третьих, выполняя утепление стен пенопластом снаружи, следует понимать значение правильности установки армирующей сетки – отдельные ее части должны приклеиваться внахлест друг на друга. Если поклеите встык, тогда получите трещины сразу же после высыхания клея.
В-четвертых – углы. Сетку необходимо заворачивать за угол, а не обрезать ее по углу. Опять же, если игнорировать этот нюанс, получите длинную вертикальную трещину, несмотря на установленные контрашульцы.
Ну и в-пятых, откосы. К сожалению, специфика оконного проема такова, что даже при правильном армировании со временем в верхних и нижних углах проема образуются трещины. Исправить такое положение вещей может только двойное армирование. Для этих целей во всех углах оконного проема по диагонали проклеиваются отдельные полосы армирующей сетки.

Утепление наружной стены пенопластом своими руками фото

Штукатурку можно начинать только после высыхания армирующего слоя. Процесс штукатурки армированного пенопласта полностью идентичен технологии шпаклевания. Тот же клей, который использовался для армирования пенопласта, наносится тонким слоем и оставляется высыхать. Чем ровнее вы его нанесете, тем меньше будет в дальнейшем работы, связанной с выравниванием поверхности. Зачищается высохшая штукатурка при помощи абразивной сетки – работа трудоемкая, поэтому сразу старайтесь штукатурить ровно.

Утепление стен дома пенопластом своими руками

Ну и в заключение хочу сказать несколько слов о декорировании такого фасада. Как правило, после того как выполнено утепление стен пенопластом своими руками, финишная отделка фасада осуществляется при помощи декоративной штукатурки или покраски, перед нанесением которых оштукатуренный пенопласт необходимо покрыть грунтовкой с кварцевым песком типа Ceresit CT16. Это лишит используемый в качестве штукатурки клей способности впитывать влагу, и в зимний период можно будет не переживать о том, что замерзшая жидкость порвет штукатурку вместе с армирующей сеткой.

Автор статьи Дмитрий Ворохов

Изоляция снаружи – Строительные технологии

Обратите внимание: Эта старая статья нашего бывшего преподавателя остается доступной на нашем сайте для архивных целей. Некоторая информация, содержащаяся в нем, может быть устаревшей.

Обшивка дома изоляционной обшивкой экономит энергию и может быть рентабельной, но при проектировании необходимо учитывать множество структурных проблем, включая влажность, сдвигающие нагрузки, насекомых и огонь.

Использование изолирующей оболочки становится популярным, поскольку потребители и энергетические нормы требуют энергоэффективных деталей. Очевидно, что изоляция дома пенопластом экономит энергию, но влияет на общую производительность и стоимость. Стены с пенопластовой обшивкой построить сложнее, а большинство изоляционных обшивок не являются несущими. Дополнительные строительные компоненты должны быть добавлены, чтобы компенсировать слабину. Также внешняя обшивка дома защищает строение и его обитателей от воздействия окружающей среды влаги, огня и насекомых. Обернуть дом изоляционной обшивкой может быть отличной идеей, но этот план требует целостного подхода.

Установка

Добавление слоя жесткой пены к стенам любого здания требует значительных трудозатрат. При правильной конструкции он обеспечивает плотную, сухую, теплую и прочную конструкцию. Перепланировка существующего дома дает возможность повысить энергоэффективность дома. Но добавление пены требует суетливой детализации для отделки и мигания. Окна, двери и отделка должны быть встроены, а оклад приклеен к пенопластовой обшивке.

Полиизоцианурат, формованный пенополистирол (MEPS) и экструдированный пенополистирол (XEPS) являются распространенными вариантами покрытия. Обшивка из пенопласта крепится к структурной обшивке или каркасу гвоздями с широкой шляпкой, широкими пластиковыми шайбами и/или липким герметиком, совместимым с пеной. Прежде чем использовать какой-либо клей, проконсультируйтесь с производителем, потому что растворители, содержащиеся в некоторых клеях, разъедают пену. Слой пенопластовой обшивки должен быть сплошным и плотным. Проклейте все стыки высококачественной строительной лентой, а не скотчем. Хороший выбор включает ленту подрядчика 3M, ленту TU-TUF 4 и ленту Insultape III. Установка слоя пены улучшит значение R и улучшит герметичность при герметизации.

Крепление сайдинга может быть сложной задачей. Вы можете установить виниловый сайдинг прямо на пенопласт, если ваши гвозди проходят сквозь него и прочно прикрепляются к твердому основанию гвоздей. Институт винилового сайдинга рекомендует проникновение гвоздя на 3/4 дюйма, но Международный жилищный кодекс требует проникновения гвоздя на 1 1/2 дюйма для винилового сайдинга. Это означает, что вы должны ориентироваться на нижележащие шпильки, даже если пена покрывает структурную обшивку. Проверьте свой местный код по этому вопросу. Когда дело доходит до установки деревянного сайдинга на пенопласт, будьте осторожны. Я не думаю, что строители должны монтировать деревянный сайдинг прямо поверх изоляции из пенопласта.

Деревянный сайдинг, нанесенный непосредственно на пенопласт, имеет историю неудач. Прибить деревянный сайдинг непосредственно к пене не получится, потому что гвозди должны быть очень длинными, чтобы проникнуть сквозь сайдинг и пену к прочному основанию гвоздей. Длинные гвозди имеют больший диаметр и могут расколоть сайдинг, если каждое отверстие для гвоздя не будет предварительно просверлено. Пенопласт задерживает тепло и влагу под сайдингом. Горячее солнце может перегреть деревянный сайдинг, что приведет к чрезмерному высыханию и растрескиванию. Пена менее проницаема для водяного пара, а задняя сторона сайдинга остается влажной, когда лицевая сторона сайдинга высыхает. В результате на сайдинге чашечки, трещины и линяла краска. Деревянный сайдинг нуждается в воздушном пространстве между его задней стороной и лицевой стороной обшивки из пенопласта.

Вентилируемые экраны от дождя правильно рекламируются как превосходная система защиты от непогоды. Здесь вертикальные полосы обшивки крепятся поверх слоя пенопластовой обшивки. Полосы обшивки крепятся непосредственно над точками крепления, а затем к полосам обшивки прибивается сайдинг. Это создает воздушное пространство между задней частью сайдинга и лицевой стороной пенопласта, которое легко дренируется и высыхает. Это очень эффективно, но вот 2 вопроса, которые следует учитывать. Обшивка толщиной всего 3/4 дюйма не обеспечивает проникновения гвоздя на 1 1/2 дюйма, требуемого производителями и строительными нормами. Это не означает, что сайдинг, закрепленный таким образом, выйдет из строя, но он может не соответствовать вашим местным нормам или гарантии производителя. И тут возникает вопрос пожарной безопасности.

Строительные нормы могут не разрешать оставлять воздушное пространство за сайдингом. Раздел R602.8 Международного жилищного кодекса (и разделы других строительных норм и правил) требует противопожарной блокировки внизу, между этажами, через каждые 10 футов и вверху возле крыши в скрытых пространствах для стоек, включая помещения, обшитые мехом. Многие строители и должностные лица строительных норм и правил считают, что дух и цель этого положения кодекса направлены не на вентилируемые экраны от дождя, а скорее на внутренние помещения, обшитые мехом. Однако другие инспекторы не согласны с этим и считают, что раздел кода соответствует написанному. Инспекторы приказали снять готовые экраны от дождя, а другие остановили незавершенные работы, потребовав добавить противопожарную защиту. Код не ясен, и решение будет за вашим местным строительным инспектором. Так что перед тем, как строить стены, пропустите инспектора по дизайну экрана от дождя.

Structural Effect

Конструкционная обшивка, такая как фанера или OSB, обеспечивает существенное сопротивление скольжению, если ее аккуратно прибить гвоздями к лицевой стороне стены. Структурная обшивка и диагональные связи, установленные в стенах параллельно потоку ветра, надежно передают боковые нагрузки на фундамент. Любой переход от фанеры к ненесущей обшивке должен тщательно оцениваться. Стены, обшитые исключительно жесткими пенопластовыми панелями, нуждаются в дополнительном боковом креплении для сопротивления ветровым и сейсмическим нагрузкам.

Правила крепления стен в значительной степени основаны на Техническом циркуляре № 12 Федерального жилищного управления (FHA), опубликованном в качестве временного стандарта в 1949 году. стены. Минимальное значение FHA отражает сопротивление ветру, обеспечиваемое деревянными каркасными стенами, обшитыми горизонтальными досками и скрепленными распорками 1″x4″, обычной строительной практикой в 1949 году. Преобразование региональных ветровых или сейсмических воздействий в эффективную стену конструкция сложна и должна быть предоставлена инженерам. Тем не менее, строительные нормы и правила предписывают строителям конкретные материалы и их применение. Предписания допускают: диагональную распорку 1″x4″, распорку металлической лентой и обшивку из фанеры/OSB в качестве вариантов распорки стены. Но удивительно, что материал размером 1″x4″, используемый в качестве брекетов, имеет структурно неклассифицированный . Он оценивается по внешнему виду. Конечно, вставные брекеты размером 1″x4″ хорошо работали в прошлом. Дома, построенные по коду, имеют хороший послужной список. Но раньше эти раскосы использовались вместе с обшивкой из досок. Будут ли дома с пенопластом работать? Стандартов, регламентирующих способ монтажа, не существует. И исследования показывают, что структурный вклад вставных брекетов незначителен, когда они используются в качестве изолированных элементов.

В 1977 году Роджер Туоми и Дэвид Громала, инженеры Лаборатории лесных товаров (FPL) в Мэдисоне, штат Висконсин, изучали врезные распорки. Туоми и Громала узнали, что большая часть несущей способности стены с раскосами обусловлена взаимодействием обшивки из досок и раскосов. Такое взаимодействие не происходит с обшивкой из неструктурной пены. Позже, в 1983, исследователь FPL Рональд Вольф изучил вклад стандартных раскосов № 2, 1 x 4 дюйма, в незашитые стены, и обнаружил, что они обеспечивают сопротивление горизонтальным нагрузкам, таким как ветер, всего 600 фунтов. Аналогичные результаты дали тесты, проведенные компанией Simpson Strong-tie, ведущим производителем металлических раскосов и крепежных систем. Таким образом, использование раскосов 1×4 не может быть автоматическим решением при возведении стен с пенопластом

Металлические раскосы также не могут быть ответом. Несколько производителей изоляции из жесткого пенопласта рекомендуют использование металлических лент в качестве конструктивного решения для стен, обшитых пенопластом. Строительные нормы и правила позволяют использовать их в качестве заменителей раскосов размером 1 x 4 дюйма. Этот рецепт заставляет нервничать. Испытания, проведенные лабораторией Forest Products Lab (FPL) и компанией Simpson Strong-Tie, показали, что металлические распорки обеспечивают незначительное боковое сопротивление. На самом деле допустимое расчетное значение, выдаваемое компанией Simpson Strong-tie для своих Т-образных металлических скоб, составляет всего 195 фунтов. В руководстве по продукту Simpson четко указано, что металлические настенные скобы являются временными скобами, но им разрешено заменять впускные скобы, если это разрешено нормами. Они предотвращают раскачивание стен во время строительства, но не предназначены для замены важных несущих компонентов стен, работающих на сдвиг. Неисправность вставных брекетов и металлических брекетов обычно происходит в результате соскальзывания ногтя. Брекеты прочны ровно настолько, насколько прочны гвозди на концах брекетов! Таким образом, размер и количество гвоздей в концах скоб ограничивают проектные значения.

Использование впускных или металлических раскосов в стенах с пенопластовым покрытием, вероятно, не приведет к катастрофическому разрушению. Но их использование может обеспечить постоянную диету обратных вызовов, связанных со структурным движением. Компетентный инженер должен тщательно изучить проекты, исключающие конструкционную обшивку.

Уголки из фанеры или OSB обеспечивают лучшую боковую поддержку. Обшитые пенопластом дома можно скрепить уголками из фанеры или OSB. Листы толщиной полдюйма могут быть установлены вертикально по углам и покрыты жестким пенопластом толщиной полдюйма. Для обшивки остальной части дома можно использовать пенопласт толщиной один дюйм, оставляя наружную поверхность стены на одном уровне. Каждая угловая панель выдержит предельную нагрузку в 3120 фунтов при прибивании гвоздями 8d, расположенными на расстоянии 6 дюймов по краям и 12 дюймов в области панели. Таким образом, стена (2 конца) выдержит 6240 фунтов. Подтяните график забивания и вы сможете повысить рейтинг. Это быстро и просто, но вам все равно нужно, чтобы инженер рассмотрел планы, чтобы установить рабочие проектные значения. Некоторые строители используют 2 слоя обшивки: слой фанеры или ОСП для несущей конструкции плюс слой изоляции из жесткого пенопласта, расположенный в шахматном порядке.

Управление водными ресурсами

Наиболее разрушительной силой, влияющей на прочность конструкции, является влага. Если используется пенопластовая оболочка, она должна функционировать как неотъемлемая часть эффективной системы защиты от непогоды. Все швы должны быть проклеены. Окна, двери и другие проникающие детали должны быть зашпаклеваны и герметизированы для отвода воды от обшивки. Верхний край гидроизоляции должен быть герметизирован изоляционной лентой и/или защищен перекрывающимся слоем домашней пленки. В то время как жидкая вода представляет собой наибольшую проблему, движение водяного пара необходимо контролировать.

Утечка теплого воздуха из отапливаемого дома в более холодную полость стены повышает относительную влажность полости. Если температура обшивки наружных стен ниже точки росы, на обшивке будет образовываться конденсат. Конденсат и повышенный уровень влажности вызывают гниение, плесень и грибок. Непрерывный слой изоляционной обшивки, нанесенный на внешнюю поверхность стены, сведет к минимуму образование конденсата и уровень влажности. Это как надеть зимнее пальто в холодном климате. Он сохраняет основную структуру теплой и, как следствие, более сухой. Обратное верно в жарком влажном климате. Здесь теплый влажный воздух находится снаружи, а поток пара — внутрь. В жарком влажном климате наружная изоляционная обшивка должна быть сплошной и паронепроницаемой, чтобы задержать проникновение пара в стену. Непроницаемые покрытия из фольги, такие как Dow Tuff-R или Rmax R-Matte® Plus, являются хорошим выбором. Герметичная наружная обшивка служит важной деталью воздушного барьера в любом климате, но может быть критична в жарком и влажном климате.

Некоторые опасаются, что использование непроницаемой оболочки в холодном климате приведет к задержке влаги в стенных полостях. Ученые-строители выяснили, что по мере того, как переносимая по воздуху влага просачивается в полости стен, туда же проникает и тепло, нагревающее стены до безопасного уровня. Хотя исследования показывают, что можно использовать непроницаемую оболочку из фольги в холодном климате, вы должны спросить: зачем рисковать? Просто безопаснее использовать более проницаемые оболочки. Изделия из экструдированного полистирола (XEPS) и формованного полистирола (MEPS) обеспечивают теплозащиту с проницаемостью 1+/дюйм и 2+/дюйм толщины соответственно. Также доступны продукты из полиизоцианурата, такие как Rmax Durasheath® (перм. 1+/дюйм) и Dow Sturdy-R (перм. 3+/дюйм). Паропроницаемые обшивки позволяют полостям стен быстрее просохнуть, если они промокли.

Насекомые

Я хорошо помню свой первый опыт общения с муравьями в изоляции из жесткого пенопласта. Член экипажа прибыл в мой офис с пакетом, похожим на поролоновый «арахис», используемый для упаковки хрупких предметов. Это была погрызенная муравьями жесткая пенопластовая изоляция, снятая с боковой стенки ремонтной работы, над которой он работал. Конечно, это не эпидемия, но с тех пор я обнаружил несколько заражений муравьями в панелях из стрессовой кожи и жесткой пенопластовой обшивке.

Муравьи-плотники процветают во влажном климате, похожем на густонаселенные прибрежные районы. Это случайные туристы в засушливых юго-западных штатах. В отличие от термитов, муравьи не едят древесину или пену из-за ее питательной ценности. Они просто используют его для укрытия. И пена делает хорошее укрытие! Муравьи любят гнездиться в пене, потому что она мягкая и ее легко жевать. Производители стресс-панелей обратили на это внимание. На самом деле они рекламируют антистрессовые панели, обработанные борной кислотой, обещающие снижение вероятности заражения муравьями. Хотя я слышал, что продается обшивка из пеноматериала, обработанного боратом, я не видел, чтобы он продавался на лесопилках. На самом деле, поскольку муравьи жуют пенопласт в незначительном меньшинстве домов, кажется нецелесообразным обрабатывать пенопластовую обшивку инсектицидом. Лучший способ свести к минимуму ущерб, наносимый муравьями, — это следовать рекомендациям по предотвращению появления муравьев на строительной площадке.

Муравьи могут доставлять неудобства, но термиты представляют структурную угрозу. Как нация, мы тратим две трети нашего годового бюджета на борьбу с вредителями на термитов. Наибольшая угроза существует там, где среднегодовая температура наружного воздуха превышает 50 градусов. Тем не менее, термиты охотно отправляются на север в уютные дома с центральным отоплением. Когда изоляционная пена используется для наружной облицовки дома, она обеспечивает незамеченный путь, соединяющий почву со структурой. Термиты могут прокладывать туннели из почвы за пенопластовыми панелями и атаковать конструкцию дома, не будучи замеченными. Строительные нормы понятны. Раздел R324.4 Международного жилищного кодекса (IRC) требует, чтобы в районах, где вероятность заражения термитами очень высока, включая Калифорнию, Техас, Луизиану, Миссисипи, Алабаму, Джорджию, Флориду и Южную Каролину; пенопласт нельзя укладывать на наружную поверхность или под фундаментные стены или плиты, расположенные ниже уровня земли. Зазор между пенопластом, установленным выше уровня грунта, и открытой землей должен быть не менее 6 дюймов. Это требование позволяет отслеживать активность термитов. Если вы живете в районе даже с умеренной вероятностью появления термитов (к югу от линии, проведенной из южного штата Мэн в южный Орегон), рекомендуется использовать экраны от термитов и обеспечить полосу обзора между почвой и пеной, используемой снаружи дома. .

Энергоэффективность каркаса

До сих пор мы много говорили об изоляционной обшивке, но выбор материала каркаса может существенно повлиять на энергетические характеристики стены. Стальной каркас становится все более популярным. Стальные шпильки прочные, прямые и устойчивые. Из них получаются ровные прямые стены. Цена на сталь более предсказуема, чем на древесину, что позволяет вам лучше оценивать затраты. Но эти преимущества имеют свою цену. Сталь гораздо более теплопроводна, чем дерево. Термические мосты снижают производительность и могут вызывать конденсацию, обесцвечивание поверхностей стен, плесень и дискомфорт для жильцов.

Исследования, проведенные Окриджской национальной лабораторией (ORNL), показывают, что тепловые мосты через элементы каркаса конструкции ухудшают общие энергетические характеристики стеновой системы. Исследования показывают, что стальные шпильки намного хуже деревянных. Вы не можете просто заменить стандартные компоненты стального каркаса деревянными компонентами. Вы теряете слишком много энергии через стальную раму. Установка слоя изолирующей обшивки помогает стальным рамам работать лучше.

Значения прозрачности стен, разработанные исследователями ORNL, помогают нам сравнивать характеристики различных систем стен. Значения чистой стены представляют собой комбинированные значения R для секции стены, включая эффект теплового моста стоек. Это хорошо знать. Эти значения более полезны, чем простые R-значения «в центре полости», которые потребители читают на мешках с изоляцией, которую они устанавливают. Но значения чистой стены ограничены. Они не включают влияние всех обычно используемых элементов дизайна.

Ученые ORNL разработали метод учета тепловых мостов всех каркасов и соединений, используемых в типичной стене. заголовки; домкратные шпильки; угловые стойки; и пересечения перегородок на этажах, стенах и крышах взвешиваются в этой оценке «всей стены». Моделирование всей стены обеспечивает более содержательный прогноз производительности. ORNL предоставляет бесплатный онлайн-калькулятор для прогнозирования производительности различных стеновых систем по адресу http://www.ornl.gov/roofs+walls/calculators/wholewall/index.html. Этот калькулятор показывает, что стена с деревянным каркасом 2 × 4 действительно обеспечивает 76% (R-10,21) значения R для центра полости (R-13,5), которое, по мнению многих строителей, они получают. 3,5-дюймовая стенка со стальным каркасом обеспечивает только 45% (R-6,1) значения центра полости, всего 59% от стоимости деревянного каркаса стены.

Термическое сопротивление стен различной конфигурации ¹

	Центр полости ²	Прозрачная стена	Цельная стена

2×4 дерево 16 дюймов o. c. Изоляция полости R-12	Р-13,5	11.43	10.21
2×4 дерево 16 дюймов o.c. Полость R-12 + пена R-4	Р-17.5	15,47	13,5

2×4 дерево 24” o.c. Изоляция полости R-12	Р-13,5	12.08	10,62
2×4 дерево 24” o.c. Полость R-12 + пена R-4	Р-17,5	16.12	13,91

3,5” сталь 16” o.c. Изоляция полости R-12	Р-13,5	7,44	6.10
3,5” сталь 16” o.c. Полость R-12 + пена R-4	Р-17,5	12. 10	9,45

3,5” сталь 24” O.C. Изоляция полости R-12	Р-13,5	9,43	6,96
3,5” сталь 24” O.C. Полость R-12 + пена R-4	Р-17,5	13,96	10,25

Значения из онлайн-калькулятора Ок-Риджской национальной лаборатории http://www.ornl.gov/roofs+walls/calculators/wholewall/index.html
Примечание: этот калькулятор является частью базы данных материалов, используемой EnergyPlus Министерства энергетики США.

Значение

Center of Cavity включает значение R для гипсокартона, обшивки из OSB и деревянного сайдинга.

Этот уровень производительности вряд ли соответствует ожиданиям строителей, поскольку они заполняют стены пушистыми плитами изоляции. Некоторые профессионалы утверждают, что этот уровень производительности не соответствует, по крайней мере, духу производительности, продиктованному многими строительными нормами. Результаты этого исследования говорят нам, что если мы строим со стандартными стальными шпильками, мы должны использовать внешнюю изоляционную обшивку для достижения приемлемого уровня энергоэффективности. Изолирующая оболочка обеспечивает термический разрыв между токопроводящими стальными стойками и внешней средой. В зависимости от вашего климата, вы можете подумать об увеличении глубины шипов и межосевого расстояния.

Торцевая стена

Проектирование здания контролируется бюджетом. Конечно, все хотят экономить энергию, но какой ценой? Замена изоляционной обшивки на фанеру или ОСБ в новом строительстве практически не требует дополнительных затрат. Вы безубыточны при установке и получаете немедленную экономию энергии. Однако рассчитать окупаемость пенопластовой обшивки жилого проекта сложно. Список переменных длинный. Климат, воздухонепроницаемость, уровень изоляции, нынешние и будущие затраты на топливо, размер и форма дома, а также приток лучистого тепла — все это влияет на окупаемость. Добавление изоляционной обшивки R-5 при проживании в существующем бостонском доме среднего размера должно стоить около 1200 долларов. Окупаемость электроотопления может занять жалкие 5-6 лет. Потребуется более 15 лет, чтобы окупить стоимость нефти или природного газа по сегодняшним ценам. С философской точки зрения вопросов нет; экономия энергии – это хорошая, здоровая, просвещенная практика. Обернуть дом пенопластовой изоляцией и построить вентилируемый экран от дождя — это, пожалуй, Мерседес среди вариантов стен. Взвесьте следующие плюсы и минусы в каждом конкретном случае и выполняйте любой план с продуманными деталями.

Преимущества

повышение комфорта
улучшает герметичность
снижает кондуктивные тепловые потери и тепловые мосты
снижает образование конденсата в стенах за счет повышения температуры в полости
уменьшает проникновение дождя в полости стен за счет выравнивания давления и дренажа.
помогает блокировать нежелательный звук
экономично в некоторых случаях

Обновление

растет в цене по мере роста затрат на электроэнергию

Недостатки

сложная детализация
трудоемкий процесс
добавленная стоимость материалов и труда
потенциально долгий период окупаемости
проблемы с насекомыми
вопросы пожарного кодекса

Дополнительная информация и ресурсы по продуктам

Информация

Ассоциация солнечной энергетики Флориды http://www. fsec.ucf.edu/
1679 Clearlake Road, Cocoa, Florida 32922 Телефон (321) 638-1000

Национальная лаборатория Ок-Ридж, Программы строительных оболочек (BEP) http://www.ornl.gov/roofs+walls/research/
P.O. Box 2008, Mail Stop 6070, Oak Ridge, Tennessee 37831-6070
Телефон (865) 574-4345

Ассоциация производителей полиизоциануратной изоляции (PIMA)
http://www.pima.org/
515 King St., Suite 420, Alexandria, VA 22314
Телефон (703)684-1136

Министерство энергетики США, Программа строительных технологий
http://www.eere.energy.gov/building.html

Институт винилового сайдинга (VSI)
http://www.vinylsiding.org/
(888)FOR-VSI-1

Western Wood Products Association (WWPA)
http://www.wwpa.org/
522 SW Fifth Ave. Suite 500, Portland, Oregon 97204-2122
Тел.: 503-224-3930

Изоляционная обшивка из полистирола

Dow, Building and Constructions/ Industry/build. htm

Owens Corning, http://www.owenscorning.com/

Полиизоциануратная изоляционная оболочка

Dow, Building and Construction http://www.dow.com/products_services/industry/build.htm

Rmax, http://www.rmaxinc.com/

Лента для обшивки строительной обшивки

Лента для обшивки 3M Contractor, 3M Construction Markets Division, Сент-Пол, Миннесота 800-480-1704

Лента TU-TUF 4, Sto-Cote Products, Inc., Ричмонд, Иллинойс 800 -435-2621

INSULTAPE III, Conserv Products, Inc., Орегон, Висконсин 608-835-7299

Что происходит, когда вы кладете пластиковую пароизоляцию на стену?

Многие слышали советы о пароизоляции и пароизоляторах. Многие из них ушли в замешательстве. Большая часть проблемы, я думаю, заключается в том, что им сказали, что делать — «Наденьте его на теплую сторону зимой» или «Никогда не используйте его», — но у них не было физики что происходит, объяснил им.

В этой статье я не буду вдаваться в детали пароизоляции или всех возможных сценариев различных конструкций стен и влагозащиты. Я просто объясню, что происходит в полости стены с установленным пластиковым пароизоляционным материалом и без него.

Пластик внутри

1. Жаркая и влажная погода

Я пишу эту статью, потому что один из наших оценщиков HERS наткнулся на дом в Чарльстоне, Южная Каролина, в котором под гипсокартоном был полиэтилен с внутренней стороны. сборка стены. Если вы хоть немного знакомы с климатом Чарльстона и понимаете влажность, вы знаете, что это не может быть хорошо.

Я был там однажды в июне несколько лет назад и увидел конденсат на внешней стороне окна… в час дня в солнечный день. Точка росы наружного воздуха составляла 78°F. В окне было одно стекло. У них был включен кондиционер, так что температура в помещении, вероятно, была 75 или ниже. Влажный воздух попадает на холодную поверхность. Результат конденсации.

Теперь представьте, что оконное стекло на самом деле представляет собой лист полиэтилена. Далее представьте, что слой гипсокартона отделяет полиэтилен от воздуха в помещении. Затем возведите стену из деревянного каркаса снаружи поли, в комплекте с облицовкой и воздухопроницаемой изоляцией в полостях. Будет ли этот полиэтилен защищен от уличной влажности? Или с него, как с окна, которое я видел, будет капать конденсат?

Пластик на внутренней стороне стены, влажный воздух снаружи

Если это обычная стена, велика вероятность того, что водяной пар из наружного воздуха попадет в полость стены, в конечном итоге найдя лист полиэтилена, прижатый к гипсокартону . Если эта стена позволяет проникать наружному воздуху, а температура полимера ниже точки росы, вероятным результатом является конденсация. Если эти условия продлятся достаточно долго, сконденсировавшаяся вода будет стекать по полиэтилену, намокать деревянный каркас и начнет гнить стену.

Правда в том, что водяной пар в уличном воздухе редко является источником влаги, из-за которой стены гниют. Более вероятно, что влага из мокрого фундамента проникает в стену за счет капиллярного действия, или объемная вода из-за протечек вокруг отверстий попадает в полость стены. Однако наличие внутренней пароизоляции затрудняет просушку полости.

Без полиэтилена под гипсокартоном водяной пар попадает на гипсокартон и диффундирует в более сухой (летом) воздух в помещении. Установив туда лист полиэтилена, вы отсекаете этот механизм сушки, и вода, попадающая в стены, может оставаться там дольше и причинять больше вреда.

2. Холодная погода

В холодную погоду лист полиэтилена на внутренней стороне стены, вероятно, не вызовет никаких проблем. Влажный воздух находится в помещении, а сухой – на улице. Полиэтиленовый лист по-прежнему отсекает высыхание в помещении, но удерживает водяной пар во влажном воздухе в помещении от холодных поверхностей внутри стены. Это то, что ученые-строители предложили в качестве решения для стен, которые не удерживали бы краску в первые дни изоляции. Однако это не решило проблему с краской, потому что водяной пар из воздуха в помещении не был основным источником влаги.

Пластик внутри стены, влажный воздух внутри

Пластик снаружи

3. Холодная погода

Пластик на внешней поверхности стены в холодную погоду может вызвать проблемы. Влажный воздух в помещении. Прохладная поверхность представляет собой обшивку, предполагающую отсутствие внешней изоляции. Если водяной пар диффундирует или проникает в полость стены и попадает на прохладную поверхность, могут возникнуть проблемы с влажностью.

Пластик снаружи стены, влажный воздух внутри

Конечно, здесь могут быть проблемы с влажностью даже без внешней пароизоляции из-за того, что Билл Роуз называет правилом смачивания материала. То есть теплые материалы сохнут быстрее, чем холодные.

4. Жаркая влажная погода

Проблема возникает с пароизоляцией, когда она предотвращает высыхание в более сухом пространстве. В здании с кондиционированием воздуха в жаркую влажную погоду более сухое пространство находится в помещении. Влажный воздух на улице. Неправильное место для установки пароизоляции — внутри, потому что любой влажный воздух, попадающий в полость стены, блокируется от высыхания внутрь.

Пластик снаружи стены, влажный воздух снаружи

Если пароизоляция находится снаружи, она препятствует диффузии влажного воздуха в полость стены и нахождению холодной поверхности на другой стороне полости, тыльной стороне гипсокартон. Таким образом, подобно пароизоляции на внутренней поверхности в холодную погоду, размещение на внешней поверхности в жаркую погоду вряд ли вызовет проблемы с влажностью из-за диффузии пара.

Дело не только в климате

Мы можем резюмировать проблему пароизоляции следующим образом:

Задача пароизоляции состоит в том, чтобы не дать водяным парам из влажного воздуха проникнуть через одну сторону стены и найти прохладную поверхность внутри стены.
Когда пароизоляция находится на той стороне стены, где воздух сухой ( т. е. снаружи зимой или внутри летом), могут возникнуть проблемы с влажностью.
Пароизоляция уменьшает движение водяного пара за счет диффузии. Отверстия в пароизоляции, которые пропускают влажный воздух, могут пропускать гораздо больше водяного пара в сборку, чем останавливает пароизоляция. Из-за этого 9Герметизация 0004 более важна, чем замедлители испарения.

Если вы находитесь в таком месте, как Майами, где на улице почти никогда не бывает холоднее, чем в помещении, пароизоляция на внешней поверхности стенового узла может подойти. Если вы живете в штате Мэн и никогда не пользуетесь кондиционером, пароизоляция на внутренней поверхности может подойти. Однако, если вы находитесь в холодном климате и используете кондиционер, вам нужно быть осторожным с внутренней пароизоляцией, такой как полиэтилен. Вы можете создавать проблемы, подобные описанным выше в сценарии 1.

Повышение качества высыхания по сравнению с предотвращением увлажнения

Понимание влажности является одним из наиболее важных аспектов обеспечения того, чтобы здания выполняли свою работу должным образом и не разрушались преждевременно. Теперь мы знаем, что строительная наука середины двадцатого века ошибочно приписывала пароизоляции магические свойства. Водяной пар из воздуха в помещении не был источником большинства проблем с влажностью. Слив воды из-за недостатков в дренажных плоскостях, гидроизоляции и других деталях управления влажностью вызвал большинство проблем.

С тех пор строительная наука продвинулась вперед. Мы знаем, что пароизоляция может вызвать проблемы, но у нас все еще есть дома, подобные тому, что в Чарльстоне, со стенами из полиэстера. И у нас есть дома за 4 миллиона долларов с полиэтиленом на стенах. Я видел тот, что ниже, когда Мартин Холладей приехал в Атланту в прошлом году. Это в подвале, но колени на чердаке тоже были покрыты полиэтиленом.
