Утепление потолка в доме с холодной крышей

Главная » Как утеплить » Крыша » Как правильно утеплить потолок под холодной крышей: разбираемся во всех деталях

Неутепленная скатная кровля — исторически самый распространенный в Европе типаж малоэтажного строительства. Утепление потолка в доме с холодной крышей в странах с холодными зимами применялось всегда. В отличие от деревянных, кирпичных и глинобитных стен, которые считались достаточной защитой от стужи и непрошенных гостей, потолочные перекрытия засыпались природными материалами низкой плотности, что создавало преграду для утечек теплого воздуха на чердак. С тех пор технологии перевернули наши представления о строительстве жилья, но схема с холодным подкровельным пространством остается очень популярной. Мы проанализировали актуальные технологии и подготовили в этом обзоре ответы на самые распространенные вопросы, касающиеся данной темы.

Содержание

1 Выбор технологии утепления
2 Применение насыпных утеплителей в доме с холодной крышей
3 Особенности применения теплоизоляционных ват
- 3. 1 Специалисты рекомендуют наружное использование
4 Контакт с коммуникациями
5 Паронепроницаемые плитные материалы для утепления чердачных перекрытий
- 5.1 Видео: Обзор популярныйх утеплителей для перекрытия
- 5.2 Бетонные плиты или стальные фермы
- 5.3 Деревянные балки
6 Пенополиуретановое утепление
7 Как определить необходимую толщину изоляции потолка
- 7.1 Видео: теория и практика утепления перекрытия со стороны холодного сердака
8 Резюме

Выбор технологии утепления

Говорят, что в правильно заданном вопросе содержится 50% ответа. Зная физику процессов, происходящих в холодном подкровельном пространстве, можно выделить самые важные критерии выбора теплоизоляции и по ним оценивать все технологии. Чердак в постройках этого типа традиционно проектируется с учетом возможности холодного проветривания. И летом и зимой потоки воздуха устремлены наверх.

Вентиляция не утепленного чердака

Для поддержания этого движения выполняются два естественных выхода: для потока, идущего между черепицей и гидроизоляцией стык между мембранами открывается под коньком крыши, а для тепла, поднимающегося от перекрытия предусмотрены слуховые окна. Наши предки опытным путем выяснили, что нельзя герметично закупоривать пространство, которое не отапливается. Излишки влаги должные свободно испаряться из всех домовых конструкций.

Стоит отметить, что все традиционные строительные материалы обладают двумя характерными свойствами: высокой паропроницаемостью и повышенной капиллярной активностью. Последнее означает, что влага движется внутри структуры в определенном направлении благодаря силам поверхностного натяжения. Однако, с тех пор появилось множество материалов, совершенно не похожих по физическим свойствам на глину, кирпич и дерево. Логично, что и вопрос утепления может для них решаться иначе.

Итак, чтобы разобраться, как правильно утеплить потолок под холодной крышей, рассмотрим основные технологии с точки зрения паропроницаемости и капиллярной активности:

Утепление потолка опилками

Паропроницаемые засыпки. От применявшихся столетиями, опилок, торфа, хвои, песка, соломы — до керамзитового гранулята, появившегося в XX веке и более современной эковаты
Паропроницаемые волоконные материалы.
Плитные теплоизоляторы с низким или нулевым влагонасыщением. Это пенополистиролы (пенопласт и ЭППС), а также плитное пеностекло.
Гидрофобные бесшовные (сплошные) изоляции. К ним относится напыляемый пенополиуретан.

Учет особенностей конструктивного выполнения потолочных перекрытий в равной степени важен для любой технологии утепления. Силовыми элементами, воспринимающими изгибающие нагрузки, являются:

Деревянные балки. В подавляющем большинстве малоэтажных частных жилых домов.
Бетонные плиты. На втором месте по распространенности после деревянных балок.
Стальные фермы. Используются сравнительно редко. Однако, в связи с развитием модульного строительства из тонкостенных профилей популярность этого варианта перекрытий растет.

В случае балок и ферм термоизоляционный слой может располагаться в одной из четырех возможных позиций: изнутри помещения на подшивном потолке, со стороны чердака на настиле, между балками (фермами) поверх подшивного потолка, либо между ними же, но снизу настила.

Применение насыпных утеплителей в доме с холодной крышей

Как правильно утеплить потолок под холодной крышей, если у вас есть доступ к бесплатному или дешевому природному сырью типа хвои или торфа, либо от производства или строительства остались избытки керамзита или опилок? Конечно же, следует воспользоваться таким жизненным бонусом. Несмотря на то, что варианты эти устарели и требуют очень больших толщин засыпки, ничто не мешает этим способом воспользоваться, если речь идет о холодном чердаке.

Утепление потолка керамзитом

В этом случае, даже если профиля балок перекрытия недостаточно для образования «карманов» глубиной 30 — 40 см, их можно нарастить деревянными планками. Ведь уменьшение пространства в нежилом подкровельном пространстве ни на что не влияет.

Под засыпку необходимо проложить слой пароизоляционной пленки, а вот сверху ничем накрывать не рекомендуется. Лучше обеспечить качественную гидроизоляцию кровли. Засыпка должна хорошо проветриваться.

Особенности применения теплоизоляционных ват

Последние год-полтора в практику стали внедряться новые волоконные утеплители, в частности, строительный синтепон. В связи с этим сегодня уже актуально выделять целую группу термоизоляторов, объединяющих минеральные ваты, синтепоны и другие синтетические материалы, по таким ключевым признакам, как высокая паропроницаемость и низкая капиллярная активность.

Специалисты рекомендуют наружное использование

Утепление потолка со стороны чердака

Почему строительные ваты — далеко не лучшее решение для внутреннего утепления чердачного перекрытия? Дело в том, что при облицовке ими поверхности со стороны помещения точка росы смещается в направлении финишного потолочного покрытия. Конденсат начинает принимать на себя теплоизоляция.

Пароизоляционная мембрана не решает проблемы увлажнения минеральной ваты или синтепона, если с другой стороны матов не обеспечить их эффективного проветривания. Поэтому материалы этого типа лучше использовать со стороны чердака с хорошим естественным воздухообменом.

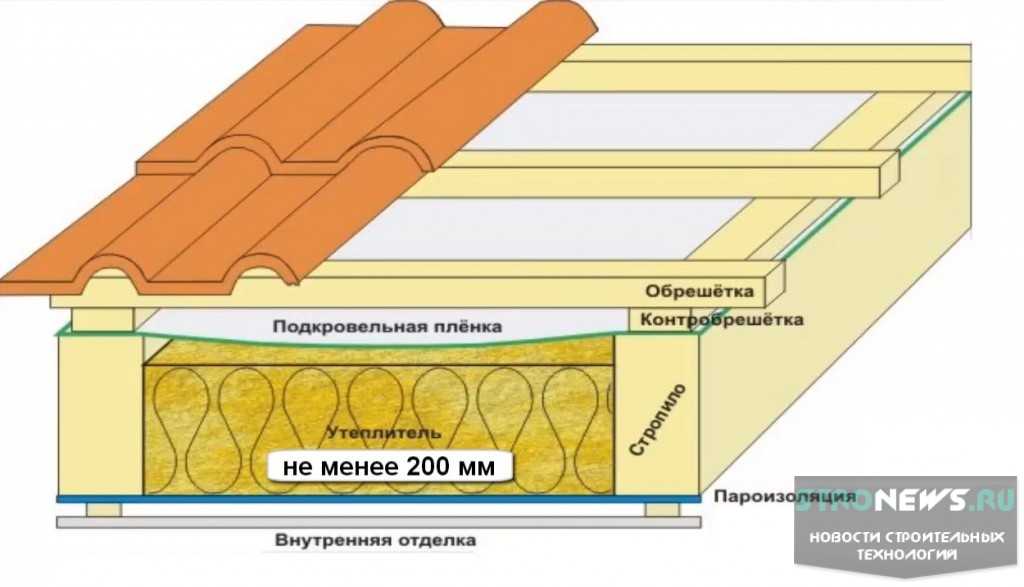

Утепление потолка минеральной ватой, стекловатой или строительным синтепоном со стороны чердака проводится с обязательным соблюдением последовательности слоев:

Пароизоляционная мембрана. Прокладывается сверху на жесткую основу перекрытия, если по балкам выполнен настил, либо монтируется на нижние торцы балок, если утеплитель предполагается устанавливать между ними.
Термоизоляция.
Гидроизоляционный слой. Если кровля имеет собственную качественную гидроизоляцию, допускается ограничиться ветробарьером.

Вентиляционные зазоры между этими тремя слоями не нужны. Важно соблюдать лишь свободный доступ воздуха к поверхности ветро — или гидроизоляции.

Контакт с коммуникациями

Что делать, если через перекрытие на основе деревянных балок проходит вентиляционный трубопровод или дымоход? Если на пути вертикально ориентированной магистрали расположена балка, она разрезается, а нагрузка переносится поперечными элементами на соседние балки. При этом расстояние от наружной поверхности до обвязки из перемычек должно составлять не менее 100 мм.

Соединение труб с утепленным потолком

Дымоход облицовывается плитами пенополистирола толщиной 40 — 50 мм не только в зоне пересечения, но и на всю длину выхода конструкции из кровли. Мембраны подворачиваются (пароизолирующая — вниз, гидробарьер — вверх), и обтягиваются битумной лентой для плотного примыкания к пенополистирольной гильзе трубы. Места подворотов затем обжимаются обвязкой из деревянных брусков с помощью дюбелей, проходящих в стенки дымохода.

Точно так же следует поступать с вентиляционными трассами за одним исключением: в большинстве случаев они не гильзуются. Электрические кабели притягиваются хомутами к балкам, а в местах прохода сквозь мембраны места подворотов пленок герметизируются фольгированным скотчем и фиксируются пластиковыми хомутами.

Паронепроницаемые плитные материалы для утепления чердачных перекрытий

Если мы облицовываем черновой потолок снизу паронепроницаемыми плитами, то отпадают сразу четыре вопроса: конденсации влаги в толще утеплителя, защиты его с помощью высокодиффузионных мембран, обеспечения проветривания и защиты сверху от влаги с кровли или росы, выпадающей из воздуха чердачного пространства.

С другой стороны, появляется проблема защиты деревянных балок от переувлажнения в местах контакта с паронепроницаемым утеплителем. Поэтому рассмотрим специфику применения экструдированного пенополистирола, пенопласта и пеностекла в зависимости от силовой конструкции перекрытий.

Видео: Обзор популярныйх утеплителей для перекрытия

Бетонные плиты или стальные фермы

Утепление ЭППС изнутри тебует гермитезации стыков

Бетон — самый простой случай. ЭППС монтируется к нему клеем снизу или сверху, со стороны холодного чердака. Никаких дополнительных мер, обеспечивающих утепление или сохранность материалов, предпринимать не нужно. Единственное, как и во всех остальных случаях, необходимо заботиться о герметизации стыков между плитами и в местах стыков потолка со стенами. Если стены в помещении облицованы изоляционным материалом изнутри, следует и на потолке выбрать внутреннее размещение утеплителя для ликвидации возможных мостов холода. При наружной изоляции стен утепление потолка ЭППС производится как сверху, так и снизу, в зависимости от удобств монтажа, способа использования чердачного пространства и других второстепенных факторов.

Пенопласт и пеностекло лучше использовать для наружных работ. Даже марки пенопластов высокой плотности (ПСБ-С 35 и ПСБ-С 50) отличаются наличием пор, что, с одной стороны, приводит к эмиссии небольшого количества стирола, с другой — к некоторому влагонасыщению. Поэтому плиты этого материала монтируются на клей со стороны чердачного пространства, а сверху покрываются гидроизоляционной пленкой, укладываемой внахлест с герметизацией стыков.

Утепление потолка пеностеклом проводится со стороны чердака

Утепление пеностеклом потолка с холодным чердаком тоже выполняется с наружной стороны, но уже по другим причинам. Во-первых, эти плиты гораздо тяжелее, во вторых, для герметизации стыков между ними удобнее и дешевле — использовать битумную мастику, которая не подходит для внутренних работ по экологическим соображениям.

Все сказанное относится и к утеплению данными материалами перекрытий, имеющих силовую основу в виде стальных конструкций с настилами из досок или плит OSB.

Деревянные балки

Изнутри декоративно покрашеные балки, а слой утеплитея со стороны чердака

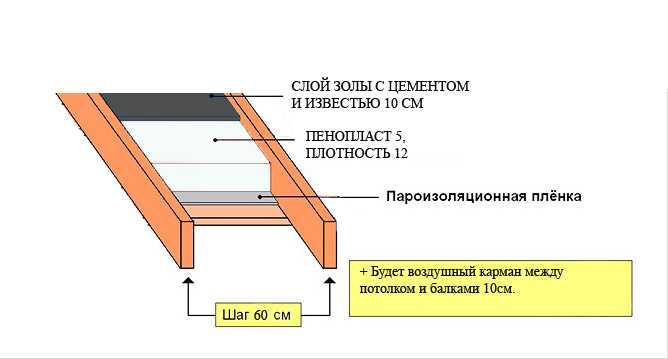

Термоизоляция в балочных перекрытиях обычно укладывается в кессоны между балками. Если не обеспечить плотного контакта ЭППС (с помощью клея-пены) или пенопласта с деревом и не дать возможности балкам испарять лишнюю влагу, это приведет к их быстрому переувлажнению. Поэтому в обязательном порядке со стороны помещения следует устанавливать пароизоляционную мембрану, а со стороны холодного чердака монтировать гидробарьер, пропускающий влагу в направлении снизу — вверх. При этом, пространство над гидробарьером должно быть свободным для эффективного проветривания. Никакие настилы на чердаке при данном способе утепления выполнять недопустимо. Поэтому данная ситуация неприменима, если предполагается использование чердака для хозяйственных нужд.

Если дизайн помещения допускает вид открытых потолочных балок, целесообразней сначала смонтировать дощатый настил поверх деревянного перекрытия, а уже сверху на него устанавливать слой плитного утеплителя. Тогда снизу доски между балками можно закрыть OSB, фанерой или гипсокартоном с последующей шпаклевкой и покраской. Такой подход сочетает современные требования к энергоэффективности со стилистикой прованс и другими направлениями дизайна в духе кантри.

При этом, дерево с трех сторон остается открытым, что значительно увеличивает срок его службы.

Пенополиуретановое утепление

Утепление потолка ППУ

По экологическим соображениям технология рекомендуется только для наружного применения. Если утепляется перекрытие с деревянными балками, лучше всего установить сверху них настил и на эту поверхность напылить пенополиуретан. «Закутывать» дерево в одеяло из ППУ — не самая хорошая идея, как и в случае с паронепроницаемыми плитами. Зато плюсы ППУ бесспорны: материал является чемпионом по энергоэффективности.

Как определить необходимую толщину изоляции потолка

Все, что вам для этого нужно — это определить желаемую температуру внутри помещения и составить список со всеми конструкционными материалами вашего дома с указанием их толщин. Далее, открываете любой произвольный онлайн калькулятор для тепловых строительных расчетов и забиваете в поле ввода ваши данные и регион проживания. Однако, не следует принимать полученную рекомендацию за догму. Уменьшение толщины слоя в сравнении с рекомендуемым вполне допустимо. Следует лишь отдавать себе отчет в том, что экономия на теплоизоляции — это лишь отсрочка по платежам, которые обязательно случатся в виде перерасхода энергии на отопление и кондиционирование воздуха.

Видео: теория и практика утепления перекрытия со стороны холодного сердака

Резюме

В каждой ситуации следует стремиться использовать все ее плюсы. Холодное подкровельное пространство — это интенсивная вентиляция потолочного перекрытия с наружной стороны. Поэтому использование паропроницаемых утепляющих материалов со стороны чердака должно рассматриваться как одно из самых приемлемых, особенно если перекрытия выполнены деревянными балками.

Утепление потолка в доме с холодной крышей: способы, минватой, пенопластом

Особенности холодной кровли
Чем утеплить перекрытие
Технология и способы термоизоляции перекрытия

Утепление перекрытия со стороны чердака
Утепление потолка

Холодной крышей называют устройство кровли, не имеющей слоя теплоизоляции. Как правило, утепление не делают, если чердак не планируется под жилую площадь. Но, если термоизоляция отсутствует вообще, расходы тепла возрастут порядка на 30%.

В таком случае обязательно проводят термоизоляцию самого перекрытия, что позволит избежать значительных потерь тепла. Однако процесс хоть и не сложный, но требует тщательного подбора материалов и соблюдения технологии.

Особенности холодной кровли ↑

Холодной кровлей называют конструкцию крыши, в которой не предусмотрено наличие слоя утеплителя. Обычно их обустраивают либо в хозяйственных помещениях, которые не имеют чердака, а теплоизоляция не нужна, или же в жилых домах с мансардой.

Обустройство холодной кровли в жилом доме позволяет собрать ее в короткие сроки при меньших затратах. Конструкция проста и состоит из стропильной системы, на которую уложен слой гидроизоляции, накрытой кровлей.

Естественно при таком обустройстве в значительных количествах будет расходоваться тепло, «уходящее» через перекрытие и скаты. Решить этот вопрос можно расположением слоя утеплителя на потолок между первым этажом и мансардой.

Чем утеплить перекрытие ↑

Закономерно возникает вопрос, чем утеплить потолок в доме? Нужен изолятор, который будет обладать определенными качествами.

Теплоизолятор не должен создавать излишнюю нагрузку на несущие конструкции. Слишком большой вес будет перегружать перекрытие, да и в процессе монтажа это не удобно.
Утеплитель, использующийся для потолка должен быть гидрофобным, то есть, полностью или хотя бы в значительной мере не поддаваться влаге.
Качественные термоизоляционные материалы имеют низкую теплопроводимость.
Пожарная безопасность. Использующиеся для теплоизоляции материалы не должны быть легковоспламеняющимися и горючими.
Для кровли жилого дома лучше всего использовать экологически чистые типы.

Если соблюдать все эти пункты, то для утепления перекрытий жилых домов лучше всего подойдут следующие виды материалов.

Керамзиты. Такой тип утепления по способу монтажа можно охарактеризовать как насыпной. Он обладает всеми вышеперечисленными качествами. Легкий за счет своей пористости, абсолютно не горюч (керамзит, по сути, является подвидом керамики), неуязвим для влаги, даже полностью залитый водой он не испортится, имеет прекрасные теплоизоляционные свойства. Монтаж такого типа утепления прост. Готовится перекрытие, на которое настилают пароизоляционную пленку. И сверху засыпают слой керамзита толщиной от 150 до 300 мм. Сверху можно смонтировать деревянный пол.

Минеральные ваты. На сегодняшнее время, это один из лучших видов термоизоляционного материала, который используется практически везде (для утепления полов, стен, откосов и прочих). Не горит, имеет малый вес, не гниет, а также имеет очень низкую теплопроводность. Для удобства минеральная вата продается или в рулонах или в виде плит размерами 1000×1000 мм. Монтаж прост, и заключается в обычной укладке и перекрытию сверху досками или OSB плитами.

Пенопласты. Этот тип теплоизолятора, наверное, самый легкий из всех имеющихся. Его состав состоит на более чем 90% из воздуха. Пенопласт не гинет, и не горит (без постоянного источника огня). Теплопроводность на низком уровне, слой пенопласта толщиной 100 миллиметров сопоставим с кирпичной кладкой в 800 мм. Укладывать его можно также как и вату, нарезанные по размеру куски кладут между лагами, зазоры заполняют монтажной пеной, и перекрывают половым настилом чердака.

Сегодня в качестве утеплителя чаще всего отдают предпочтение минеральной вате, как наиболее оптимальному варианту. Кроме всех положительных свойств, она в сравнении с пенопластом не представляет интереса для грызунов, которые могут испортить слой изоляции.

Однако кроме правильного выбора материалов очень важна и технология их укладки в сочетании с дополнительными слоями гидро- и пароизоляции.

Технология и способы термоизоляции перекрытия ↑

Итак, так как в готовом доме проще изолировать потолок, чем утеплить собранную холодную кровлю, какими способами это можно сделать?

Решение проблемы очень простое, так как перекрытие уже готово, то теплоизоляционный слой монтируют двумя возможными методами.

Теплоизоляция потолка дома со стороны чердака.
Термоизоляция потолка в жилых комнатах.

И возможно комбинирование этих двух приемов, когда например, слой термоизоляции монтируют под подвесные потолки, а с другой стороны перекрытия укладывают еще один слой.

При утеплении со стороны чердака используются любые из типов материалов: засыпные, рулонные или в виде плит.

Термоизоляция потолка возможна с использованием плит минеральной ваты, или пенопласта.

Утепление перекрытия со стороны чердака ↑

Технология зависит от используемых типов изолятора.

Применяя керамзит, готовят поверхность под его засыпку. На перекрытии укладывают пароизоляционный материал. Если сверху будет монтироваться половой настил, под него собирают обрешетку с лаг. В полученные ячейки засыпают керамзит, и сверху перекрывают половой доской.

Если утепление проводится с использованием минеральной ваты или пенопласта, то их в любом случае нужно накрыть деревянным настилом. Под него предварительно монтируют лаги.

В полученные ячейки укладывают плиты полистирола или минеральную вату, предварительно постелив слой пароизоляции. Причем при монтаже пенопласта зазоры между лагами и пенополистиролом заполняют монтажной пеной. Сверху укладывают гидроизоляцию в виде пленки или мембранного полотна. Полученный пирог завершают настилом из досок или ОСБ плит.

Это самые простые приемы обустройства теплоизоляции.

Утепление потолка ↑

Этот вариант более предпочтительный, и используется при капитальном ремонте или сборке перекрытия «с нуля». Также таким образом можно утеплить подвесной потолок.

Изначально укладывают несущие лаги, которые сверху от чердака накрывают гидроизоляционным полотном и перекрывают настилом.
Далее между деревянными балками крепят утеплитель (обычно пенопласт или рулонную минеральную вату).
Следующим слоем монтируют пароизоляционную пленку, которую можно фиксировать непосредственно на лаги с помощью строительного степлера.
После чего можно пойти двумя путями. В первом варианте закрыть утепление настилом из ОСБ плит, а во втором (при монтаже подвесного потолка) собрать каркас под гипсокартонную отделку.

Важно в обоих вариантах утепления перекрытия при холодной кровле соблюдать несколько правил:

Наличие слоя качественной гидроизоляции.
Современный утеплитель.
Обязательный монтаж пароизоляции.

Только в таком случае и с соблюдением очередности теплоизоляция будет функционировать должным образом, на протяжении десятилетий.

Сборка холодной крыши «Best Principles»

Этой зимой мы построили большой отдельно стоящий гараж на два отсека. Площадь здания составляет 26 футов на 32 фута, и вся конструкция завершена внутри, включая домашний офис на втором этаже. Общая готовая площадь составляет около 1500 квадратных футов. Офис на втором этаже отапливается и охлаждается мини-сплит-системой без воздуховодов.

Эта занятая комната над гаражом включала в себя значительную площадь потолка собора.

С прямым профилем остроконечной крыши, построенным из пиломатериалов размером 2×12, офис на втором этаже имеет большие участки соборного потолка, где готовый гипсокартон находится непосредственно под стропилами крыши. Эти секции каркаса может быть сложно изолировать и герметизировать (см. «Изолированный потолок «Никогда больше не беспокойтесь»», январь 19). Посоветовавшись с архитектором гаража, мы решили использовать 7-дюймовый напыляемый пенопласт с закрытыми порами для изоляции этого стропильного пространства.

Свойства напыляемой пены с закрытыми порами сделали ее использование легкой задачей. Это отличный тепловой барьер со значением R примерно 6,5 на дюйм. Закрытые ячейки также обладают первоклассными характеристиками воздухо- и паронепроницаемости. Это делает его отличной формой изоляции в нашей лесной глуши (климатическая зона 5). Распыление на 7 дюймов с закрытыми порами даст приблизительное конечное значение R 45,5.

Автор решил обеспечить долговечность этой части крыши, построив надежную систему вентиляции. Он прикрепил 1 1/2-дюймовые полоски обрешетки к верхнему краю каждого стропила в каждом отсеке.

Затем к этим гвоздям прикрепил плиты OSB, чтобы получился большой вентиляционный канал.

Вариант с горячей крышей

Наиболее типичная установка напыляемой пены в полость стропила – это ее нанесение непосредственно на нижнюю сторону настила крыши. Это не оставляет вентиляции для обшивки крыши и обычно называется «горячей крышей» архитекторами и строителями. Поскольку напыляемая пена с закрытыми порами является барьером для пара и воздуха, теория состоит в том, что воздух и водяной пар никогда не попадут в обшивку крыши, что устраняет необходимость в вентилируемой секции крыши. Проблема со сборкой горячей крыши заключается в том, что она зависит от идеальной установки двухкомпонентной изоляционной пены. Однако любое количество факторов потенциально может привести к потере целостности системы, включая, помимо прочего, следующие:

Неправильная температура основания, на которое напыляется изоляция (в данном случае нижняя сторона кровельного покрытия)
Неправильная температура химических компонентов напыляемой пены
Основание, на котором присутствует влага влажность и атмосферные условия на строительной площадке, а также пиломатериалы для каркаса, которые недостаточно высохли после воздействия дождя)
Неправильная техника со стороны лица, непосредственно выполняющего монтаж пены.

Кроме того, при сборке горячей кровли также исходит из того, что каркасная древесина никогда не сожмется, не скрутится или иным образом не изменит свою форму. Если это явление происходит, существует вероятность образования микроканалов. В зимние месяцы эти каналы могут пропускать теплый влажный воздух через сборку и конденсироваться на нижней стороне обшивки крыши. По этой причине хороший слой контроля воздуха важен и должен быть на месте внутри изоляции.

Так как же выглядит долгосрочный прогноз, когда вы строите горячую крышу? Что произойдет, если напыляемая пена установлена неправильно? Что, если он установлен правильно, но существуют неконтролируемые условия, которые приводят к сбою? Каковы последствия?

Я читал статьи о неисправностях пенопласта для горячей кровли и видел эти неисправности лично, с последствиями, включая прогнившую обшивку крыши, плесень и, в некоторых случаях, обширное повреждение гипсокартона конденсацией. Это уродливо, это дорого исправить, и этого потенциально можно избежать — если крышу можно проветрить.

Наш подход: сборка холодной крыши

С четкими мысленными образами этих неудач я стараюсь избегать горячих крыш. Вместо этого мне нравится строить полностью вентилируемую крышу, изолированную пенопластом с закрытыми порами. Этот узел крыши часто называют «холодной крышей» и является полной противоположностью горячей кровле. Используя две стратегии (герметичная, паронепроницаемая пена и вентиляция в качестве предохранительного клапана), вы можете назвать это подходом к строительству «пояс и подтяжки». Узел холодной кровли также может быть создан с использованием других видов изоляции.

Вентиляционный канал диаметром 1 1/2 дюйма заканчивается вентилируемым чердаком здания.

На нижнюю часть вентиляционного канала наносится монтажная пена. Если есть недостатки в нанесении распыляемой пены, вентиляционное отверстие обеспечивает резерв для удаления влаги.

Основной целью здесь является предотвращение скопления влаги под настилом крыши. Вторая и почти не менее важная цель — сохранить как можно более холодную крышу в зимние месяцы в северной части штата Нью-Йорк. Обшивка холодной кровли является одним из многих компонентов защиты от ледяных дамб. Чтобы создать холодную крышу, мы снабжаем каждый стропильный проем вентиляционным желобом во всю ширину, который оставляет 1 1/2-дюймовый воздушный канал под настилом крыши. Это обеспечивает достаточный приток воздуха. При строительстве этой сборки важно убедиться, что у нас есть надлежащий воздухозаборник софита, а также вентиляция конька для выхлопа, как указано в строительных нормах. Если распыляемая пена была нанесена неправильно или в будущем будет какое-либо движение каркасного пиломатериала, у нас все равно будет полностью вентилируемое стропило. Любой пар, который потенциально проникает через изоляционный слой, может выйти через вентиляционный желоб.

Конструкция и процесс установки компонентов холодной кровли для этого проекта были простыми (см. фотографии).

Во-первых, мы вырезали и установили обрешеточные полосы OSB размером 3/4 на 1 1/2 дюйма вплотную к нижней части настила крыши, прикрепив их к верхнему краю стропил с помощью корончатых скоб 18-го калибра. Мы использовали обрезки чернового пола OSB, а также другие 3/4-дюймовые материалы OSB.

Затем мы покрыли полоски обшивки 7/16-дюймовыми плитами OSB, чтобы создать вентиляционный желоб. Мы также скрепили панели OSB с помощью коронных скоб, примерно от 6 до 8 дюймов по центру.

Наконец, установщик напыляемой пены нанес монтажную пену с закрытыми порами непосредственно под желоб OSB с шагом 2 дюйма.

При подготовке к установке напыляемой пены мне нужно было сделать несколько дополнительных вещей. Мы решили провести части мини-разделительной линии без воздуховодов, частично расположенные в пространстве для стропил. Мы знали, что этот комплект лески будет соприкасаться с распыляемой пеной, но у нас не было четкого представления о том, как комплект лески выдержит высокую температуру распыляемой пены. Распылительная пена выходит из монтажного пистолета при температуре приблизительно 130–140°F. Затем компоненты пены химически объединяются в экзотермической реакции, которая выделяет тепло, поэтому температура пены повышается еще примерно на 10 или около того градусов после ее нанесения.

У меня прекрасные отношения с нашим подрядчиком по монтажу пены, и он согласился провести для нас небольшой эксперимент, пока готовился к изоляции стропильных секций гаража. Он испытательно распылил отсечку комплекта линии и сливного шланга от мини-сплита без воздуховода. Я также хотел посмотреть, как может работать традиционная изоляционная перегородка из полистирола, поэтому мы воспользовались возможностью, чтобы распылить и протестировать ее. Мы могли бы почерпнуть из теста информацию, которая может оказаться полезной для будущей работы.

Нажмите для увеличения

Тим Хили
Автор строит вентилируемую холодную кровлю вместо горячей кровли. Воздух, поступающий в сборку через вентиляционное отверстие в потолке, проходит вверх по пролету стропил и выходит наверху через вентиляционное отверстие в коньке, обеспечивая возможность осушения и ограничивая таяние снега, помогая предотвратить образование ледяных дамб.

Результаты тестирования определенно развеяли наши опасения по поводу высокой температуры распыляемой пены и вселили в меня уверенность в том, что он продолжит работу по изоляции, как и планировалось, включая распыление непосредственно на мини-сплит-линию.

Лучшие практики и лучшие принципы

В течение многих лет, читая отраслевые журналы, посещая выставки, просматривая видео на YouTube, а совсем недавно просматривая бесконечный контент в Instagram, я видел, как представители строительной отрасли используют термин «лучшие практики». ” Этот термин обычно относится к превосходному способу сборки или установки определенного продукта или приспособления. На самом деле лучших практик не существует — есть только «лучшие принципы». «Передовой опыт» предполагает, что у нас есть свободный бюджет, а также доступ к лучшим строительным материалам, субподрядчикам, навыкам, знаниям и идеальным условиям для строительства. В реальном мире бюджеты, условия и цели клиентов варьируются от работы к работе. Наша роль заключается в применении лучших принципов к этим изменчивым контекстам.

Многие архитекторы, проектировщики и подрядчики считают горячую крышу лучшим способом изоляции секции крыши. Но, как и все остальное, утепление напыляемой пеной имеет ограничения, и мне неудобно устанавливать горячую крышу. Основываясь на своих практических знаниях, опыте и немного интуиции, я хотел бы думать, что холодная крыша является проявлением некоторых из моих лучших принципов:

Контроль того, что я могу
Привлечение моих субподрядчиков
Снижение риска
Формирование ожиданий клиентов
Сохранение моей репутации.

Как подрядчики важно понимать, что «мы знаем то, чего не знаем». Но мы знаем, что можем контролировать.

Фотографии Джереми Касселя

Изоляция соборного потолка пенопластом

В: Как лучше всего утеплить невентилируемый соборный потолок в отдельной мастерской? Планирую утеплить перед установкой кондиционера и системы отопления (думаю мини-сплит). Является ли распыляемая пена с закрытыми порами лучшим или единственным хорошим вариантом в этом случае? Отделку помещения гипсокартоном не планирую, хотя и не исключаю в будущем. .И учитывая, что это всего лишь мастерская с нерегулярным использованием, я хочу только минимальную изоляцию (из соображений стоимости), чтобы предотвратить проблемы с влажностью. Я живу в районе 5 в Пенсильвании. Надеюсь, что вы можете посоветовать. — Пол

A: Предполагая, что у вас есть полный доступ к балочным пространствам снизу, вы, безусловно, можете распылить пену на обшивку крыши. В общем, пена с закрытыми порами — лучший выбор для невентилируемых соборных потолков. Он обеспечивает высокое значение R на дюйм, а также контроль воздуха и пара за одно применение, при условии, что все сделано правильно. Тем не менее, большинство строительных инспекторов не разрешают оставлять распыляемую пену открытой (по причинам пожарной безопасности).

Изопанель с фольгированным покрытием может быть экономичной изоляцией для готовых мансард и соборных потолков. 9Однако монтажная пена 0002 является очень дорогим вариантом. Утепление пенопластом будет более экономичным, особенно если вы поставляете рабочую силу (см. фото). Пенопласт можно прибить к нижней части стропил, что довольно просто, или разрезать на полосы, чтобы они помещались между стропилами — так называемый подход «вырезать и булыжником», который может быть очень трудоемким и сложным. сделать хорошо.

Изоляция и защита от влаги

В большинстве случаев изоляция не поможет предотвратить проблемы с влажностью. На самом деле, изоляция может привести к проблемам с влажностью, если она не сделана должным образом. Причина в следующем: в холодную погоду изоляция в полости крыши делает обшивку крыши более холодной (обшивка изолирована от тепла, находящегося внизу). Более холодная кровельная обшивка более склонна к образованию конденсата или инея на ее нижней стороне, если бытовая влага попадет на обшивку. Проблемы с влажностью чаще возникают в подкровельных пространствах, чем в стенах, из-за «эффекта дыма» — теплый влажный домашний воздух поднимается вверх к крыше в холодную погоду.

Влажный комнатный воздух может просачиваться в полость крыши через отверстия для потолочных светильников, вентиляционные отверстия, электропроводку или детали каркаса, образующие щели. В пенопластовой плите зазоры в изоляции на стыках и по периметру также могут позволить влажному внутреннему воздуху достигать обшивки крыши.

Однако, поскольку это всего лишь мастерская, скорее всего, воздух в помещении не будет иметь высокого уровня влажности (от кухонь, ванных комнат, комнатных растений и т. д.), который может вызвать проблемы с влажностью. Другими источниками высокого уровня влажности в помещении являются склады влажных дров, плиты без пароизоляции под плитой или очень влажная строительная площадка без надлежащего поверхностного дренажа и контроля подповерхностной влажности.

Протечки крыши

Другая проблема с невентилируемыми, заполненными пеной крышами заключается в том, что вода из протечки крыши может смачивать обшивку и каркас, вызывая гниение древесины, задолго до того, как вы увидите какие-либо признаки протечки внутри. Скопление воды между пенопластом с закрытыми порами внизу и водонепроницаемой кровлей наверху является рецептом плесени и гниения древесины.

Невентилируемые крыши из напыляемой пены высыхают очень медленно и почти полностью остаются внутри, поэтому никогда не следует использовать непроницаемую пароизоляцию, такую как полиэтиленовая пленка, под отделочным потолком. Если по коду требуется парозащита, лучше всего использовать один из дорогих «умных» пароизоляторов, таких как MemBrain или Intello. С утеплением «вырезанным булыжником» вам также понадобится герметичный «воздушный барьер», такой как хорошо герметизированный гипсокартон, чтобы не допустить попадания бытового воздуха в полости крыши. При правильно установленной монтажной пене дополнительный воздушный барьер обычно не требуется.

Варианты вентилируемой крыши

Безусловно, есть и другие варианты. Вы можете утеплить крышу традиционным способом. То есть создать вентиляционный канал над утеплителем с низкими и высокими вентиляционными отверстиями. Затем утеплите снизу стекловолокном или целлюлозой, добавьте пароизолятор и финишный потолок. Вам понадобится герметичный потолочный воздушный барьер без утечки воздуха в потолок собора — важная деталь для всех конструкций потолка собора. Вы можете добавить слой жесткой изоляции под стекловолокном и запечатать его лентой и консервированной пеной, чтобы создать герметичный воздушный барьер (рисунок ниже).

При любом соборном потолке воздухонепроницаемый воздушный барьер имеет решающее значение для предотвращения попадания влажного воздуха в полость крыши. Кровельная вентиляция обеспечивает дополнительную защиту от влаги, помогает продлить срок службы черепицы и свести к минимуму образование наледи.

Исследования показали, что объем воздушного потока в вентиляционных каналах крыш с малым уклоном очень ограничен для крыш с уклоном менее 3/12. Кроме того, вы должны иметь достаточную вентиляцию как по нижнему, так и по верхнему краю крыши, а также непрерывные вентиляционные каналы в каждом пролете стропил для эффективной вентиляции. Даже при ограниченном потоке воздуха в каналах ветер и диффузия пара также играют роль в снижении влажности в полостях крыши.

Если вам действительно не нужен готовый потолок внизу, но вам нужна некоторая изоляция, я бы рассмотрел возможность использования полиизоциануратной пены с фольгой (изопанели), такой как R-Max или Thermax.
