Каркасный дом — конструкция, где несущие элементы связаны между собой. Эти легкие, эргономичные дома быстро строятся, а потому являются очень популярными. Однако их необходимо утеплять, иначе в помещении будет очень холодно. Утепление каркасного дома можно выполнить своими руками, но это требует пошаговой инструкции.

Исходя из выбора теплоизоляционного материала и имеющегося оборудования, каркасный дом утепляют несколькими способами.

• Если утеплитель жидкий, используется напыление. Это касается пенополиуретана: он наносится специальной установкой. Таким же способом можно распылить эковату, если предварительно разбавить ее водой.

• Навесной способ подходит для рулонных материалов. На стену крепится каркас, а на него — оклеечная или окрасочная гидроизоляция. После монтажных работ внешнюю часть каркаса отделывают декоративными плитами или панелями. При навесном утеплении нужно установить систему вентиляции, чтобы в утеплительной прослойке не скапливался конденсат.

• Мокрый метод предполагает использование штукатурки и подойдет для пенополистирольных плит. В таком случае на стену приклеивается утеплитель с армирующей сеткой, после чего следует отделка штукатуркой.

Способы утепления

В целом, каркасные дома имеют простую технологию строительства, главное — не ошибиться с утеплителем. Он должен соответствовать нескольким критериям:

• пожаробезопасность;
• влагостойкость;
• прочность;
• низкая теплопроводность;
• экологичность;
• устойчивость к сырости, плесени, грибков, грызунов.

Однако если у материала есть не все характеристики, от него лучше отказаться при утеплении: любое несовпадение сократит срок эксплуатации, сделав проживание некомфортным.

Если вы собираетесь жить в доме зимой, толщина утеплителя должна составлять не менее 15 см для стен, 20 см для полов, 30 см для кровли. И, конечно, нужно утеплить как можно больше поверхностей, чтобы поддерживать комфортную температуру.

Чем утеплить каркасный дом, чтобы не замерзнуть зимой

Стены каркасных домов, по сути, полые, поэтому их необходимо утеплять. Важно выбрать правильный материал для теплоизоляции. Зачастую для

лучшим утеплителем для каркасных домов

является минеральная вата и пенопласт (пенополистирол).

Пенопласт мало весит, легко монтируется, продается по доступной цене. Минвата выпускается в нескольких видах: каменная и шлаковая вата, стекловата, эковата. От наименования зависят свойства материала.

Однако существуют другие материалы для утепления каркаса. Они уступают пенопласту и минеральной вате по характеристикам, поэтому используются редко.

Какой утеплитель подойдет для каркасного дома

Пенопласт или пенополистирол

В качестве утеплителя можно использовать пенопласт или пенополистирол — негорючий, прочный материал. Он часто применяется при возведении зданий и хорошо сохраняет тепло.

Пенополистирольные плиты удобно монтировать из-за небольшого веса. Сам материал не впитывает воду, устойчив к перепадам температур, грибкам, плесени. Стоит отметить, что при теплоизоляции пенополистиролом поверхность должна быть ровной: это поможет не создавать зазоры. Также важно плотно укладывать пенополистирольные плиты, чтобы между ними не было щелей, через которые может проникнуть вода. Только при соблюдении всех правил материал прослужит вам долго.

«КНАУФ Пенопласт» производит пенополистирольные плиты для любых поверхностей — от фундамента до кровли, — а также универсальные плиты для дома, подходящие для работ разного формата. Все плиты обладают высокой прочностью и пожаробезопасностью, выдерживают до 200 циклов разморозки и заморозки.

Минеральная вата

Этот материал существует в нескольких состояниях:

• Стекловата — мягкая вата — устойчива к огню, не пропускает тепло, не разлагается. В то же время при монтаже стекловату нужно дополнительно закреплять деревянными вставками, чтобы не допустить появления мостиков холода.

• Каменная вата больше подходит для утепления. Она мало весит, обладает хорошей тепло- и звукоизоляцией, прочностью, долговечностью, огнестойкостью. Однако она хорошо пропускает влагу, поэтому материал нужно защищать гидроизоляционной пленкой. Другой недостаток — высокая стоимость.

• Эковата — экологичный утеплитель, который прекрасно сохраняет тепло. Однако в процессе эксплуатации происходит усадка материала, из-за чего теплопроводность повышается. Кроме того, эковату трудно установить самостоятельно: это требует помощи специалистов.

Пенополиуретан

Пенополиуретан — утеплитель из полимерной пены. Он подходит для домов, которые подвержены гниению и обладают низкой пожароустойчивостью. Материал крепится к большинству поверхностей, устойчив к воздействию внешних факторов, заполняет все трещины, не требует крепежных инструментов при монтаже.

Пенополиуретан наносится на поверхность напылением, что помогает сохранить объем и вес несущих конструкций. Однако материал довольно капризен при монтаже, поэтому работать с ним могут только опытные строители.

Керамзит

Керамзит — утеплитель, состоящий из термически обработанной глины. Этот экологически чистый материал часто выбирают из-за низкой стоимости. Однако недостатки перевешивают достоинства: керамзит хорошо впитывает воду и обладает высокой хрупкостью, а потому является не самым надежным материалом для утепления.

Как правильно утеплить каркасный дом? Следует понимать, что циркуляция и испарение влаги происходят в каждом помещении. После установки любого утеплителя циркуляция нарушается, а пар неминуемо оседает на более плотной части стены. Поэтому необходимо проводить пароизоляцию, чтобы обустроить вентиляцию в помещении: для этого понадобятся двусторонняя клейкая лента и армирующая сетка.

Общий порядок работ таков:

1. Обработайте каркас защитной пропиткой, дайте ему высохнуть.
2. Удалите грязь и пыль с поверхности.
3. Выровняйте каркас, залейте монтажной пеной щели и зазоры.
4. Снимите с клейкой ленты плёнку, приложите к тем частям каркаса, по которым будет проходить пароизоляция. После этого снимите пленку с другой стороны ленты.
5. Раскатайте армирующую сетку поперек стоек (если речь о стене), прижимая к лентам. Края должны перекрывать друг друга на 20 см.
6. Если вы утепляете стену, для надежности следует закрепить сетку степлером.
7. Смонтируйте рейки на каркас, чтобы прочно уложить теплоизоляционный материал.

Инструкция по теплоизоляции каркасного дома своими руками

После этого можно приступать к устройству теплоизоляционного слоя. Отметим, что схемы утепления стен и фундамента каркасного дома отличаются друг от друга.

Как только пароизоляция завершена, можно утеплять поверхность. Вам понадобятся:

• пенополистирольные плиты;
• клей для пенопласта;
• рейки с сечением 20х на 30 мм;
• монтажная пена;
• монтажный нож;
• уплотнительная клейкая лента.

Как правильно укладывать утеплитель в каркасные стены? Последовательность строительных работ такова.

1. Нанести клей на пенополистирольные плиты по периметру и в центр.
2. Уложить первый слой плит между рейками, при необходимости подрезать или заполнить зазор.
3. Для надежность вбить в теплоизолирующий материал дюбеля-грибки: по пять на каждую плиту.
4. Все щели залить монтажной пеной.
5. Точно так же уложить второй слой плит, чтобы его стыки не совпадали со стыками первого слоя. Снова залить щели пеной.
6. Чтобы защитить дом от потери тепла, следует закрепить на плитах пленку для изоляции от влаги, ветра. Монтаж происходит по тому же принципу, что и пароизоляция.
7. После этого на пленку прикрепляются рейки на саморезах: это создает зазор для удаления воды. К тому же, с помощью реек можно выровнять поверхность, располагая их на необходимом уровне и подкладывая фанеру под нужный конец.
8. Остается провести отделку стен: подойдет декоративная штукатурка, фасадная плитка, сайдинг.

Утепление стен внутри

ТОВАРЫ KNAUF THERM® ДЛЯ УТЕПЛЕНИЯ ФАСАДА

KNAUF THERM® ФАСАД

KNAUF THERM® ФАСАД PRO

Как правильно утеплить наружные стены в каркасном доме? Точно так же, как и внутри. Технология совпадает: понадобится пароизоляционная пленка, клей, пенополистирольные плиты.

Специалисты рекомендуют проводит наружнее утепление стен: внутреннее практически не используется в строительстве. Но нужно выбирать «удобные» погодные условия: чтобы на улице было не влажно и не слишком солнечно.

Утепление стен снаружи

Чтобы холодный воздух не попадал в дом снизу, следует

утеплить фундамент

. Для ленточного фундамента — замкнутого контура из железобетонных балок — процесс проходит следующим образом:

1. Сначала нужно подготовить поверхность: убрать загрязнения, обработать грунтовкой.
2. Развести клей водой по инструкции. Лучше перемешивать его дрелью с насадкой-миксером.
3. Нанести клей на плиту утеплителя, прикрепить к фундаменту.
4. Заделать все отверстия монтажной пеной.
5. Для надежности вбить в пенополистирол дюбеля-грибки: по пять штук для каждой плиты.
6. Затем можно нанести новый слой клея на утеплитель, а сверху класть армирующую сетку, вдавив ее в раствор.
7. Выровнять поверхность, дать ей высохнуть, после чего провести декоративную отделку цоколя.

Так как в свайном фундаменте есть небольшие отверстия из-за свай, монтаж утеплителя будет проходить по иной системе:

1. Нужно сделать каркасное сооружение из дерева или профиля по периметру фундамента.
2. Затем зафиксировать плиты пенополистирола на каркасе клеем и дюбелями. Стыки также заделать пеной.
3. Лучше провести укладку в два слоя, чтобы надежно перекрыть стыки.
4. Сверху следует наложить армирующую сетку, а затем вдавить ее в клей.
5. Следующий этап — внешняя отделка: декоративными панелями, облицовкой, камнем, кирпичом.

Утепление фундамента каркасного дома

ПЕНОПОЛИСТИРОЛ KNAUF THERM® ДЛЯ УТЕПЛЕНИЯ ФУНДАМЕНТА

KNAUF THERM® ФУНДАМЕНТ

Чтобы теплоизоляция была надежной, потребуется утеплить не только фундамент и стены. Цоколь, кровля, пол также нуждаются в теплоизоляции. Есть несколько правил, о которых нужно помнить:

• для фундамента и цоколя подойдет только пенополистирол, для стен и кровли можно также использовать минвату;
• меньше всего тепло уходит через пол дома, больше всего — через стены и кровлю
• при утеплении внутри помещения следует наладить обмен воздуха. Поэтому в пластиковых окнах нужны специальные вентиляционные клапаны;
• строительная бригада из нескольких человек утеплит помещение за 2-3 дня;
• если дом уже построен, придется убирать декоративную отделку и проводить капитальный ремонт.

В целом, утеплить каркасный дом не так трудно, если следовать рекомендациям. Для этого не нужно специальное оборудование, а полые стены делают монтаж еще удобнее. К тому же если выбрать доступный материал, то ремонт окажется не таким дорогостоящим, а вы сможете чувствовать себя комфортно в теплом помещении.

Особенности утепления дома из каркаса

Поделиться статьей:

Читайте по этой теме

Какой утеплитель лучше для каркасного дома

Читать дальше

Пенополистирол: что это такое простыми словами

Схема утепления каркасного дома минеральной ватой: особенности и нюансы

Утепление каркасного дома — один их самых важнейших этапов строительства, так как слой утеплителя служит единственной преградой для проникновения холода в жилище, а также изолятором от ветра и влаги.

И до 80% всех каркасных домов утепляются минватой или материалами на ее основе.

Содержание

• 1 Минеральная вата и ее особенности как утеплителя
  • 1.1 Преимущества и недостатки
  • 1.2 Виды минваты, их плюсы и минусы
• 2 Технология утепления пола каркасного дома
• 3 Схема утепления стен каркасного дома минеральной ватой
  • 3.1 Утепление внешних стен
  • 3. 2 Утепление внутренних стен
• 4 Утепление потолка минеральной ватой
• 5 Утепление крыши каркасного дома

Минеральная вата и ее особенности как утеплителя

Минеральная вата — это паропроницаемый утеплитель, являющийся наиболее популярным материалом для теплоизоляции. Минвата отличается высокой звукоизоляцией и экологичностью. На протяжении всего срока использования минвата остается в первоначальном виде.

Преимущества и недостатки

Основные преимущества минеральной ваты:

• Низкая теплопроводность. Данный коэффициент зависит от плотности минваты и может составлять от 0,032 до 0,039 Вт/(м*К). И чем жестче вата, тем меньшей теплопроводностью она будет обладать.
• Долговечность. При правильном монтаже утеплитель может прослужить до 70 лет.
• Простота монтажа. Материал легко режется ножом и удобен в обработке.
• Пожаробезопасностью. Минвата не горит, а только плавится под воздействием высоких температур, при этом, не выделяя в атмосферу вредных веществ.

К недостаткам утепления минеральной ватой относят:

• Высокую стоимость.
• Необходимость в защите материала от влаги с помощью паро- и гидроизоляционной пленки.
• Монтаж плит ваты необходимо осуществлять в костюме и респираторе для защиты от вредной пыли.

Виды минваты, их плюсы и минусы

Минеральная вата бывает 3 видов:

• Стекловата (сырьем служат расплавы стекла).
• Каменная (изготавливается из горных пород).
• Шлаковая (производится из шлака).

Ранее описанные достоинства и недостатки минеральной ваты присущи всем ее разновидностям, далее показаны отличительные плюсы и минусы каждого вида.

Стекловата — это волокнистый утеплитель, который является одним из видов минеральной ваты. Сырьем для ее изготовления служат расплавы стекла и связующие вещества — смолы.

Плюсы стекловаты:

• Воздухопроницаемость.
• Морозоустойчивость.
• Устойчивость к химическим веществам.
• Стойкость к плесени и поражению грибками.

Минусы утеплителя:

• Короткий срок эксплуатации — до 10 лет.
• Усадка до 80 %.

Каменная (базальтовая) вата — это паропроницаемый утеплитель, являющийся одним из лучших звуко- и теплоизоляционных материалов. Она изготавливается из горных пород с добавлением карбамидных смол и бентонитовой глины.

Плюсы каменной ваты:

• Высокая плотность.
• Минимальная усадка (около 5%).
• Стойкость к гниению, плесени и грибку.

К недостаткам можно отнести высокое влагопоглощение каменной ваты.

Важно: вата выпускается в плитах и рулонах, может иметь различную плотность — от 30 до 100 кг/ м³.

Шлаковая вата изготавливается из доменных шлаков, являющихся отходами металлургических производств.

Плюсы шлаковаты:

• гибкость и эластичность (может применяться для утепления округлых поверхностей).
• Низкая стоимость.

Минусы утеплителя:

• При попадании на вату воды происходит выделение кислоты, разрушающей металл.
• Материал плохо переносит перепады температур.

Из таблицы видно, что каменная вата обладает самыми лучшими техническими показателями, плюс ко всему имеет минимальную усадку. Шлаковата заметно уступает стекло- и каменной вате по показателю теплопроводности и имеет невысокие показатели шумоизоляции.

Технология утепления пола каркасного дома

Технология утепления пола основывается на виде фундамента дома. Большинство каркасных сооружений ставят на свайно-винтовой фундамент, но не зависимо от типа фундамента дома первым слоем утепления пола должна быть гидроизоляция.

Если дом расположен высоко от земли и под него можно залезть, то под лаги снизу сначала прикрепляют степлером гидроизоляционную пленку, а затем прибивают нижние обшивочные доски.

Их можно прибивать вплотную друг к другу или с шагом до 40 см. Они будут удерживать плиты минваты и пленку гидроизоляции от выпадения вниз.

Если под дом подлезть не получается, то под лаги набивают доски, а затем поверх лаг и досок изнутри стелют пленку. Минвата плотно укладывается между лагами на пленку. Расстояние между лагами должно быть 58-59 см, так как стандартная ширина плит ваты — 60 см.

В среднем толщина слоя минваты должна составлять 15 см, а высота лаг чуть меньше. Каждый новый слой ваты должен перекрывать стыки предыдущего и иметь напуск не менее 20 см.

Поверх минваты и лаг прикрепляют пароизоляционную пленку, стыки проклеивают 2-х сторонним скотчем. На пленку настилают листы фанеры, OSB или доски, которые послужат основой для чистовой отделки полов.

Важно: гидро- и пароизоляционные пленки настилают так, чтобы их края заходили на стены. Это исключит попадание влаги между стеной и полом каркасного дома.

Схема утепления стен каркасного дома минеральной ватой

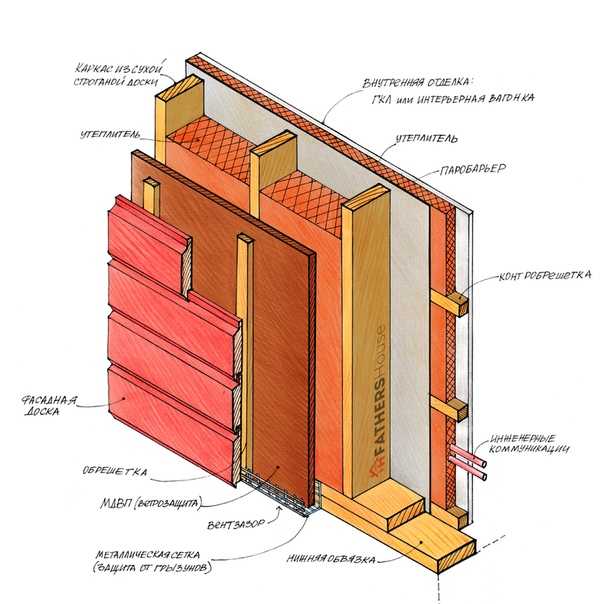

Стены в каркасном доме утепляют и снаружи и изнутри. Материалы для этого применяются одни и те же.

Утепление внешних стен

Технология утепления стен минватой снаружи включает в себя несколько этапов. Вначале каркас снаружи обшивается OSB плитами с расстоянием между плитами в 2-3 мм. Затем эти щели заполняют монтажной пеной.

Снаружи поверх плит натягивают гидроизоляционную пленку для защиты плит и слоя минваты от осадков, стыки пленок проходят двухсторонним скотчем.

Далее производится финишная отделка, в роли которой часто выступают панели сайдинга. Для этого на стены поверх пленки сооружают каркас из брусьев, к которому крепят панели сайдинга.

С внутренней стороны между брусьями каркаса вставляют плиты минваты. Стык второго слоя ваты должен перекрывать стык первого на 15-20 см.

Совет: лучше всего для утепления стен каркасного жилища брать плиты ваты с плотностью не менее 35-50 кг/ м³. Такая минвата не будет проседать и скатываться вниз.

После укладки всего утеплителя необходимо заполнить монтажной пеной все щели, которые появились на стыках досок и брусьев.

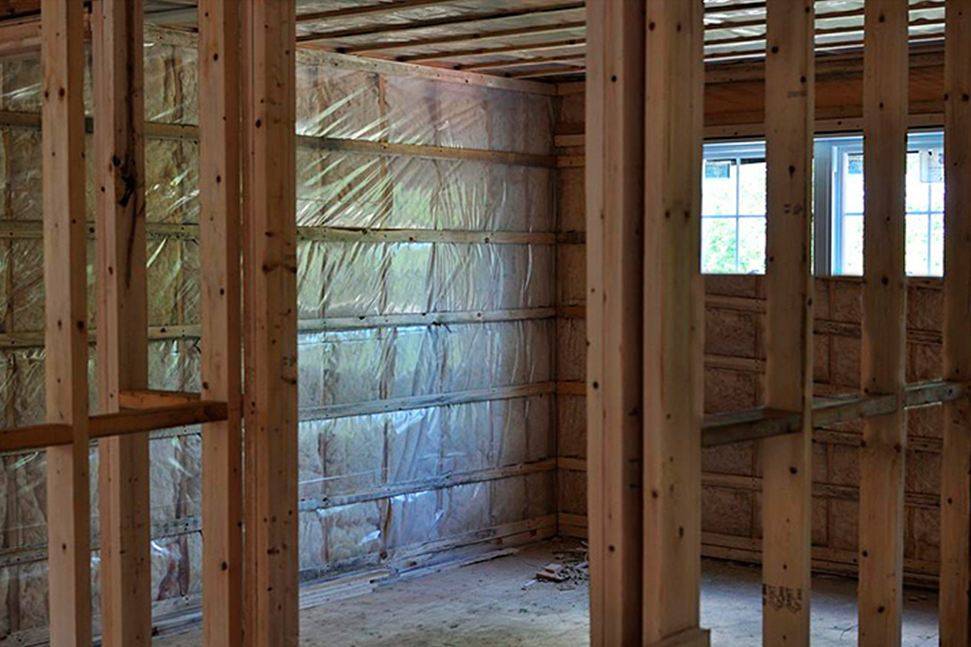

Поверх слоя минваты изнутри натягивается пароизоляционная пленка для защиты утеплителя от влаги, идущей изнутри помещения. Далее на пленку набивают листы OSB, фанеру или доски. В заключении производится финишная отделка стен.

Утепление внутренних стен

Утепление внутренних стен каркасного дома в основном осуществляется для обеспечения звукоизоляции. Для этого можно воспользоваться минватой, другим видом утеплителей или специальными звукоизоляционными материалами.

Технология утепления стен внутри аналогична утеплению внешних стен, при этом гидро- и теплоизоляционные пленки можно не применять.

Утепление потолка минеральной ватой

Утепление потолка является 1 из самых ответственных этапов технологии утепления жилища. Его рекомендуется проводить, пока крыша собрана еще не до конца, чтобы это не помешало плотной укладке минваты сверху на потолок.

Во-первых, на потолочные балки изнутри крепится пароизоляционная пленка. На нее прибивается доска толщиной 2,5 см, фанерный лист или плита OSB. Далее сверху крепятся плиты ваты по тем же правилам, как и для утепления стен и пола.

Внимание: минвата кладется полностью по всему потолку, плюс напуск на всю ширину стен.

Если чердак не используется для проживания, то укладывать мембранные пленки нет нужды. Можно сразу обшивать фанерой или доской для удобства передвижения. В случае, когда утеплять потолок сверху нет возможности, применяется утепление изнутри. Для этого плиты минваты подвязывают к потолку. Затем нашивают пароизоляционную пленку и фанерные листы либо доски.

Так как теплый воздух всегда поднимается наверх, то при неграмотном утеплении потолка из помещения будет уходить большое количество тепла.

Утепление крыши каркасного дома

Технология утепления крыши аналогична теплоизоляции потолка за одним исключением. На слой утеплителя обязательно стелется гидроизоляционная пленка для защиты минваты от внешней среды (дождя, ветра или снега).

После монтажа стропильной системы снизу подшивают пароизоляционную пленку, на которую изнутри набивают подшивочные доски или фанерные листы.

Затем снаружи укладывают листы утеплителя, закрывая их гидроизоляционной пленкой. На пленку набивают контробрешетку, затем обрешетку под кровлю и сам кровельный материал.

Утепление крыши удобнее производить снаружи, так волокна ваты не будут опадать на лицо. В случае если крыша уже собрана, то утепление можно производить и изнутри. Но это менее удобно, так как нужно будет временно закреплять плиты минваты до натягивания пароизоляции.

В заключении можно сказать, что утепление каркасного дома минватой обеспечит минимальный отвод тепла через стены и сократит расходы на отопление в зимний период. Минеральная вата в качестве утеплителя обеспечивает естественную вентиляцию в доме и является отличным звукоизолятором от шумов с улицы.

Каркасный дом для холодного климата.

Часть 1

Роб Майерс строит каркасный дом в Онтарио, Канада, на участке на реке Боннечер, в полутора часах езды к западу от Оттавы. Это первая часть серии блогов.

Я был заинтригован деревянным каркасом с тех пор, как много лет назад прочитал книгу Теда Бенсона, поэтому, когда представилась возможность построить новый дом, я решил, что пришло время попробовать.

Я не профессиональный строитель, поэтому для подготовки я прошел курс в Gibson Timber Frames в Перте, Онтарио, а затем второй курс в Школе традиционного строительства Fox Maple в штате Мэн. (Оба курса настоятельно рекомендуются.) Следующие полтора года я потратил на проектирование самого деревянного каркаса и выбор строительных систем, которые будут использоваться. Моей главной целью было немного научиться, получать удовольствие от процесса и получать удовольствие.

Деревянный каркас создается с учетом долговечности, и я чувствовал, что другие выбранные системы должны соответствовать этой цели. Я живу в климатической зоне 6 (граничащей с 7), поэтому очевидно, что воздухонепроницаемость и хорошие тепловые характеристики важны. Но я также считаю, что дом — это не ряд абстрактных спецификаций и цифр, а скорее место, в котором вы живете. Это баланс между функциональностью, красотой и душой. В этой конкретной сборке я больше склонялся к сердцу.

Площадь рамы составляет около 1250 квадратных футов, а высота потолка собора составляет около 19 1/2 футов. В этом блоге описывается решение, которое я нашел для очень конкретной проблемы: как обложить деревянный каркас энергоэффективной оболочкой (без больших затрат).

Выбор оболочки

Существует ряд хороших подходов к проектированию стен и крыш, обеспечивающих превосходные энергетические характеристики. Это сделало выбор корпуса одним из самых сложных и трудоемких аспектов проектирования.

Сама деревянная рама тоже усложняла решение. Например, в деревянном каркасном доме высокие сводчатые потолки, поэтому укладка изоляции на чердак или ферменную систему невозможна. Также стоит отметить, что для домов, построенных собственными силами, стоимость материалов обычно важнее, чем стоимость рабочей силы. Таким образом, система, которая просто сводит к минимуму трудозатраты, может быть не лучшей сделкой для собственника-строителя. Вот я и запутался в выборе….

Заполняющие панели или внешняя оболочка?

Сначала мне нужно было решить, использовать ли систему заполнения (где стены строятся между деревянными стойками) или внешнюю оболочку, закрывающую весь каркас. Заполнение — это суетливая работа, ее трудно герметизировать и добавить услуги, и, поскольку я также хотел полностью обнажить раму внутри здания, лучшим выбором для меня была внешняя оболочка.

Что касается оболочки, я рассмотрел ряд различных систем строительства стен, прежде чем сузить выбор до четырех различных подходов (по четырем совершенно разным причинам): SIP, древесная щепа/глина, стандартные 2×6 с наружной пеной и фермы Ларсена. с плотно упакованной целлюлозой.

Первоначально моим первым выбором было использование SIP: у них есть история использования на деревянных каркасах, и многие люди в этой области говорили мне, что это самая простая в использовании система, что, вероятно, верно. Строительство идет очень быстро, и можно получить панели с уже установленным гипсокартоном.

Однако, когда я работал над дизайном, я нашел несколько проблемных моментов. Стоимость материала высока, и для монтажа панелей необходимо нанять бригаду и кран. Конечно, можно выполнить работу самостоятельно, но тогда вы потеряете главное преимущество — скорость. Мне также не понравилась идея системы, которая зависела от абсолютно идеальной техники монтажа, тем более, что многие швы заблокированы бревнами, что затрудняет достижение такого уровня совершенства.

Прокладка электрики и сантехники в доме из SIP может быть затруднена. А для того, чтобы использовать конструкцию с холодной крышей (что, я считаю, необходимо в холодном климате), вам все равно придется построить вторую крышу, что опять-таки нивелирует любое преимущество в скорости или стоимости.

Я метался между своими вариантами и не был уверен, что какой-то из них идеален. Я уже почти был готов снова серьезно взглянуть на SIP, когда наткнулся на статью Торстена Члуппа о стеновой системе REMOTE («Техника внешней изоляции жилой наружной мембраны»), которую он использовал. Его дизайн имел для меня полное значение, и для этого проекта я чувствовал, что это идеальная стеновая система.

Система REMOTE

Я считаю систему REMOTE одним из самых элегантных решений для создания надежной и высокопроизводительной конструкции в очень холодном климате. Есть несколько очень хороших ссылок на REMOTE building, большинство из которых были опубликованы Thorsten Chlupp и The Cold Climate Research Center на Аляске.

Во многих отношениях разница между ДИСТАНЦИОННОЙ стеной и усовершенствованной стеной 2×6 с наружной изоляцией незначительна: кажется, что эти две системы слились воедино. Я думаю, что когда к одному и тому же решению приходят с двух разных сторон, то это, вероятно, хорошее решение.

Я не эксперт, но для меня основное различие между этими двумя системами заключается в размещении слоя управления воздухом/водой и количестве используемой внешней изоляции. В ДИСТАНЦИОННОЙ стене слой управления воздухом размещается в середине стены, и хотя это кажется незначительным изменением, оно имеет большое значение с точки зрения простоты строительства и будущей целостности строительной системы. На мой взгляд, одним из основных преимуществ системы REMOTE является то, что вы можете легко запечатать оболочку воздухом. И как только вы закончите, нет опасности, что будущие работы (такие как сантехнические, электрические или гипсокартонные работы) отменят всю тщательную герметизацию воздуха.

Система REMOTE также учитывает идею непрерывных слоев управления и позволяет избежать проблем с герметизацией стыка стена-крыша.

Основными этапами моего проекта были: построить коробку вокруг деревянного каркаса, герметизировать ее воздухом/водой, а затем добавить внешнюю изоляцию, чтобы полностью закрыть коробку. Свесы карнизов и граблей затем «плавают» поверх пенопласта, что приводит к нулевому тепловому мостику. Наконец, в стенные полости добавляется изоляция. В моем случае конечным результатом было очень плотное здание со стеной из R-42 и крышей из R-61.

Плита с утолщенным краем

Плавающая плита представляла собой стандартную конструкцию с утолщенным краем и 3 дюймами пены XPS под давлением 30 фунтов на квадратный дюйм.

Участок представляет собой выход известняка, дренирующий в трех направлениях. (Это в значительной степени в скале.) Площадка для дома и магазина была расчищена и выровнена, а затем 6 дюймов 3/4-дюймового щебня расстелили, выровняли и уплотнили. Формы, построенные на месте, были просто установлены поверх этого гравия. (Позже я повторно использовал материал из форм.)

Самой большой проблемой была попытка закрепить формы, так как колья нельзя было вбить очень глубоко, если вообще можно было. Я сделал все, что мог, и они держались достаточно хорошо. Во время заливки борта слегка приподнялись (чего я не ожидал), поэтому, когда формы были сняты, мне пришлось снять и снова прикрепить жесткий пенопласт в некоторых местах.

Водосточные трубы были установлены на трех уровнях: под плитой, в плите и над плитой. На этой фотографии (справа) показан основной водосток, проходящий под плитой и изоляцией.

Плиты не так уж распространены здесь, и одной из вещей, о которой я не мог найти информацию, было то, как установить фланец унитаза. Простое решение — проложить 4-дюймовую трубу и использовать туалетный фланец 4х3, внешняя часть которого удобно помещается внутри 4-дюймовой трубы. После укладки бетона труба обрезается заподлицо с бетоном (или чистым полом), а затем просто вклеивается фланец. Наверное, это известно многим сантехникам (но не мне).

На фотографии справа твердая пена толщиной 3 дюйма уложена на гравийное основание, а также проложены водопроводные и инженерные трубы. Чистый 1/2-дюймовый минус щебень использовался для формирования утолщенных краев плиты и установки толщины центральной области. Этот гравий был уплотнен в 3-дюймовых подъемниках.

Два ряда 5/8-дюймовой арматуры были добавлены к нижней части утолщенной краевой части фундамента, а для усиления верхней части использовалась проволочная сетка 6″x6″. Трубка PEX для лучистого тепла была привязана к верхней части сетки, а затем сетка была поднята с помощью 2-дюймовых пластиковых стульев. (Таким образом, PEX находится примерно в середине 5-дюймовой толщины плиты. )

Я не собираюсь использовать систему лучистого отопления, но добавление трубы PEX обошлось недорого, и трубка есть, если она мне понадобится. Видимые по краям деревянные планки размером 2 на 1 образуют выступ в бетоне, чтобы наружный порог двери можно было установить заподлицо с поверхностью плиты. (Это также помогает герметизировать подоконник от проникновения воды).

Готовый пол будет из окрашенного кислотой бетона, поэтому фактическая высота готового пола соответствует бетону.

Бетон довольно долговечен. В идеале все пойдет по плану заливки. К сожалению, во время нашей работы было несколько волнительных моментов, в том числе задержки в графике, очень холодная погода, позднее прибытие бетононасоса (и, как следствие, очередь из нескольких встревоженных бетоновозов с грузом нагретого ускоренного бетона), слишком быстрая подача бетона. от насоса и почти выдувание форм, наконец, отказы оборудования при отделке. Тем не менее, у нас была квалифицированная команда, и все получилось.

Как только плита была закончена, я рассыпал поверхность сеном толщиной около 4 дюймов, а затем покрыл ее черным полиэтиленом (надеясь, что днем ​​мы получим тепло от солнца). Температура ночью была ниже нуля, а на следующий день пошел сильный снег. Но когда весной сняли пластик, плита была в порядке. Интересно, что сено оставило на бетонной поверхности красивый узор из линий; Я надеюсь, что линии телеграфируют и все еще видны, когда применяется кислотное пятно.

Вертикальная жесткая пена по периметру плиты

Для края плиты я использовал жесткую пену высокой плотности, которую вертикально вставляли в формы перед заливкой бетона. Жесткая пена имела тенденцию прилипать к бетону, когда формы были удалены, и пена облегчает снятие форм.

После снятия опалубки я просверлил отверстия на 16 дюймов по центру в каждом куске жесткого пенопласта и в бетоне и использовал 5-дюймовые крепежные детали типа Tapcon с пластиковыми шайбами ​​Wind-Devil, чтобы прикрепить пенопласт к бетону. (В конечном счете, пена также удерживается засыпкой).

Использование жесткой пены высокой плотности на краю было явно излишним, и это создало несколько проблем. При заворачивании шурупов я не мог сжать пенопласт настолько, чтобы утопить шайбы (без снятия бетонного шурупа или деформации шайбы), поэтому мне пришлось использовать кольцевую пилу, чтобы вырезать кольца глубиной 1/8 дюйма, которые позволяли шайбе быть потайным. Я напылил пену низкой кратности в углубление, образованное шайбой, и после того, как она застыла, она была вырезана заподлицо с помощью вибрирующего инструмента с лезвием для резки пены (в основном, широким лезвием типа бритвы).

Я слегка отшлифовал после резки, но не рекомендуется пытаться шлифовать, не обрезав пенопласт заподлицо — пенопласт слишком мягкий, и его невозможно отшлифовать до плоского состояния. Кроме того, хотя подойдёт любая шайба из пенопласта, преимущество Wind-Devil заключается в том, что головка винта утоплена в шайбу, и при нанесении пены она допускает небольшой термический разрыв над головкой винта.

Наружная часть пенопласта затем была обработана гидроизоляционным материалом EIFS (я использовал Durex Ectoflex), который наматывается на нейлоновую сетку, прикрепленную поверх жесткого пенопласта. Система была проста в использовании (смешивается по мере необходимости, затвердевает при высыхании и имеет жизнеспособность в несколько часов) и кажется довольно прочной — хороший сильный удар рабочим ботинком со стальным носком не оставит следов, но она будет болеть лодыжка. (Не спрашивайте, откуда я это знаю, но это не рекомендуемый способ проверки покрытия). При желании можно нанести цветной топ, но я не стала заморачиваться.

Установка подоконника

Я думал, что воздушное уплотнение между плитой и подоконником будет проблематичным, но нашел простое решение: я просто использовал прокладку из EPDM, которую можно приобрести в Conservation Technology. Как только прокладка сжимается пластиной порога, она становится водонепроницаемой и воздухонепроницаемой. На самом деле, уплотнение было настолько хорошим, что создавало проблемы во время строительства. Я заранее установил плиты порога, чтобы леса не скатились с плиты при возведении деревянного каркаса, и уплотнение было настолько плотным, что плита наполнялась водой каждый раз, когда шел дождь. В конце концов мне пришлось вырезать и поднять части подоконника, чтобы плита могла стечь.

Мне нравится использовать резервные системы, поэтому плита порога также герметизирована воздухом и водой с использованием металлического фартука с пенопластом, нанесенным на подоконник после установки фартука. Это гарантирует, что гидроизоляционный слой стены направляет воду мимо изоляции внешней плиты. Накладка также служит для защиты нижней стороны стеновой пены, нависающей над изоляцией плиты.

Я использовал болты Simpson Titen HD для крепления обработанных давлением порожков к бетонной плите, потому что это облегчает отделку бетона. (Болты не торчат во время заливки.) Это также значительно упрощает точную установку порогов, поскольку их можно точно уложить на место, а затем просверлить.

Как объяснялось позже, подоконники должны были располагаться на расстоянии 5/8 дюйма от деревянного каркаса, чтобы позже установить гипсокартон, поэтому точность была важна. В качестве примечания: хотя в инструкциях по сверлению бетона термины «перфоратор» и «перфоратор» часто используются взаимозаменяемо, это совсем не одно и то же. Вы можете сэкономить массу времени и сил, взяв напрокат или купив перфоратор. (Я нашел перфоратор Bosch меньшего размера в продаже менее чем за 100 канадских долларов).

Роб Майерс работал химиком-аналитиком, менеджером в области высоких технологий и поставщиком огненных продуктов, и все это поддерживало любовь к деревообработке и строительству (не говоря уже о вредной привычке к инструментам). В настоящее время он находится в (возможно, постоянном) творческом отпуске от любой реальной работы, пока строит автономный каркасный дом недалеко от Иганвилля, Онтарио.

Варианты изоляции деревянного каркаса

Вернуться к примерам из практики

В последние несколько десятилетий мы стали свидетелями возрождения интереса к деревянному каркасному строительству. Много
людей привлекает архитектурный стиль и эстетика открытых деревянных конструкций как часть дизайна интерьера.

Конструкция
деревянно-каркасная конструкция не соответствует термической оболочке
стандарты современного жилищного и строительного кодексов. К счастью, современные технологии утепления предлагают несколько вариантов качественной теплоизоляции. Владельцы деревянных домов
можно выбрать один из вариантов панели с натянутой обшивкой или использовать метод, который мы называем методом «изнутри-наружу».

Опции панели

• Изготовленные по индивидуальному заказу панели с напряженной обшивкой.

• Изготовленные на заводе панели с натянутой обшивкой, установленные с
  стыки заделываются монтажной пеной.

• Сборные панели, прикрепленные к конструкции.

Панельная конструкция имеет ряд преимуществ. Среди них:

Метод наизнанку

Изоляция из напыляемой пены, устанавливаемая изнутри или снаружи в легкую каркасную систему, аналогичную традиционной конструкции.

Наизнанку
метод предлагает несколько преимуществ:

• Стоит меньше, чем панели с натянутой обшивкой.

• Для установки не требуется кран.

• Легче для
  электрики
  и сантехников, чтобы завершить свою работу.

• Плотники могут устанавливать блокираторы для подвешивания шкафов без ограничений, накладываемых панелями с натянутой обшивкой.

Панели на заказ

Изготовленная на заказ панель представляет собой
хороший вариант для зданий, где стандартные размеры
изготовленные панели не будут работать. Ширина или
длина стандартной панели может быть неподходящей, или
значения R может быть недостаточно. Изготовленный на заказ
панели часто стоят дороже, чем панели, купленные в
производителем, но они могут решить самые сложные строительные проблемы.

Готовые панели

Использование готовых панелей
обычно дешевле, чем изготовленные на заказ панели; тем не менее, больше отходов может быть
не может быть обеспечена гибкость, необходимая для проводки или специальных структурных требований.

Сборные панели FOAM-TECH

Панели, изготовленные на месте, могут быть наименее дорогим вариантом панелей
с преимуществом обеспечения максимальной гибкости.

Этот процесс начинается с
нанесение внутренней обшивки на
вне вашего деревянного каркаса. (Это оставляет
древесина, открытая изнутри.) Затем распорки
монтируется и укладывается наружная обшивка. А
форма, называемая китобойным судном, крепится, чтобы удерживать весь
сборка на месте, в то время как пена впрыскивается в
район, охваченный китобойным судном. Пятнадцать минут
позволили пене затвердеть и приклеиться к
внутренняя и внешняя обшивка. Тогда китобой может
переместить в другую часть здания и
процесс повторился. Обычно используется несколько китобоев.
для крупных проектов, поэтому технические специалисты FOAM-TECH
продолжайте нагнетать пену по мере заполнения участков
отверждение стен или крыш.

Метод наизнанку

Этот метод является наименее дорогим и обеспечивает наибольшую гибкость для подрядчиков, участвующих в проекте. Первоначально здание оборачивают листами жесткого пенопласта, чтобы
обеспечить термический разрыв. Затем снаружи жесткого пенопласта строится стена из стоек 2 x 4. Затем в бухты этой стены наносится напыляемая пена.

Крыша также может быть
обрамлен и утеплен по этой технологии. Обшивка
кладется поверх стропильных балок. Пластик или
поверх обшивки накладывается толь. 2 х 4
или 2 х 6 стропил поверх этого
сборка. Затем наносится пена между стропилами.
и еще и еще слой фанерной обшивки завершает
сборка крыши. Кровельный материал, такой как черепица или
Затем можно добавить стоячий шов.

Метод «наизнанку» имеет множество преимуществ. Даже с учетом дополнительных расходов на покупку пиломатериалов для внешней рамы конечные расходы могут быть меньше, чем на покупку
панели с натянутой обшивкой, кран и бригада специалистов по пеноматериалам для герметизации швов в качестве
панели установлены.
