Утепление деревянного дома минватой: Утепление деревянного дома минватой снаружи под сайдинг

Содержание

выбор теплоизоляционных материалов на основе минеральной ваты и лайфхаки от экспертов ISOVER по утеплению дома из сруба

Нередко можно услышать, что деревянным домам — срубам из бревна или бруса — утепление не требуется. Действительно, дерево и само по себе неплохой теплоизолятор. Однако реальные теплосберегающие свойства деревянных стен зависят ещё и от их толщины, которой чаще всего недостаточно для сохранения тепла в холодное время года. В этой статье мы подробно разберём, как и чем утепляют деревянные дома.

Почему срубу нужно утепление

Как правило, при строительстве срубов используется брус или бревно толщиной до 200–250 мм. Расчёты показывают, что без утепления такому дому не обойтись. В противном случае зимой внутри будет холодно либо отопление в долгосрочной перспективе обойдётся слишком дорого — гораздо больше стоимости утепления.

Техническое обоснование необходимости использования теплоизоляции даёт расчётная таблица из пункта 5.2 СП 50.13330.2012 «Тепловая защита зданий». Из неё следует, что для поддержания во внутренних помещениях комфортной температуры (хотя бы 20–21 °С) сопротивление теплопередаче стен зимнего дома в Московской области (с отопительным периодом примерно 5 000 градусо-суток) должно быть не менее R = 3,1 (м²•°C)/Вт. При использовании древесины хвойных пород с коэффициентом теплопроводности λ = 0,18 Вт/(м•°С) этого можно добиться только при толщине бруса или бревна более 350–500 мм. Для клеёного бруса (λ = 0,1 Вт/(м•°С)) — более 300 мм.

Отдельно стоит упомянуть старые деревенские дома. Зачастую они построены из толстых брёвен. Однако от времени они рассыхаются, трескаются и теряют способность сохранять тепло. В таких избах приходится круглый год заделывать трещины и конопатить стыки, иначе расходы на отопление будут неизбежно расти. Поэтому и здесь требуется дополнительная теплоизоляция.

Особенности утепления деревянного дома

Утеплять дом можно разными способами. Рассмотрим основные и разберём их достоинства и недостатки.

Утепление изнутри

Такой подход иногда используют, чтобы сохранить эстетику деревянного дома. Однако у него есть серьёзные недостатки:

неоптимальный температурно-влажностный режим эксплуатации ограждающих конструкций. «Зажатому» между помещением и внешней стеной слою утеплителя сложнее испарять конденсат, который образуется из-за перепада температур, в результате теплоизоляция может увлажняться. Для её защиты от переувлажнения необходимо применять пароизоляционные мембраны (например, ИЗОВЕР Паранет) с обязательной проклейкой всех стыков, примыканий, подрозетников и любых отверстий специализированной лентой (например, ИЗОВЕР Паранет (КЛ)). С другой стороны, ничем не защищённый брус, который в таком случае будет постоянно находиться в холодной зоне, из-за тех же перепадов температуры и влажности может быстрее терять свои свойства;
при утеплении изнутри в жертву внешней привлекательности деревянного строения придётся принести внутренний комфорт: вы уже не получите уникальные аромат и микроклимат, присущие избе с «дышащими» стенами из натуральной древесины. Здесь стоит также добавить, что, согласно данным замеров концентрации углекислого газа в домах из брёвен и бруса, им всё равно требуется вентиляция, особенно если там постоянно живут несколько человек. Да и влажным испарениям нужно обеспечить выход. При этом наружное утепление вполне позволяет сохранить эстетику. Например, если использовать для облицовки фасада планкен или блокхаус — качественную фасадную доску, имитирующую брус или бревно;
внутреннее утепление «съедает» часть полезной площади дома.

Утепление снаружи

Такой подход — оптимальный и наиболее эффективный. Почему это так, мы подробно объяснили в статье об утеплении фасадов. Здесь лишь отметим, что такой способ позволяет не только сохранить в доме тепло, но и создать наиболее комфортный микроклимат. Кроме того, при утеплении снаружи можно сохранить внутри антураж настоящей деревянной избы. Это не только эстетично, но и экономично, поскольку внутренняя отделка помещений не потребуется: достаточно использовать экологичную пропитку для дерева на водной основе, а также обеспечить герметичность стен, тщательно заделав трещины и стыки для обеспечения равномерной паропроницаемости стен. Лишняя влага в таком случае будет удаляться через вентилируемый зазор фасадной конструкции, расположенный под облицовкой со стороны улицы.

Выбор утеплителя и расчёт толщины

Чаще всего для утепления фасадов используют минеральную вату или вспененные полимерные материалы. Второй вариант может показаться проще, но на деле это не так. Во-первых, органические полимеры относятся к категории горючих утеплителей (Г1-Г2 и выше), которые в жилом и социальном строительстве использовать запрещено (особенно в школах, детских садах, больницах и в других общественных зданиях). Тем более в деревянном домостроении, для которого минеральная вата — практически безальтернативный вариант.

Вторая причина — неудобство монтажа. Если на ровную поверхность из кирпича, газобетона или силикатных блоков крепить жёсткую полимерную теплоизоляцию достаточно просто, то при утеплении сруба, особенно бревенчатого, возникнут сложности.

В этом случае наилучшим выбором будет минвата, например очень тёплые плиты повышенной упругости ИЗОВЕР Тёплые Стены Стронг (более подробно о свойствах, видах и отличиях минеральной ваты читайте здесь). Благодаря своим упругим свойствам они хорошо прилегают к неровной поверхности, образуя сплошной слой теплоизоляции. К тому же их легко перевозить (даже на легковой машине) и несложно монтировать вдвоём или даже в одиночку.

Что касается теплоизоляционных характеристик, то по этому параметру утеплитель ИЗОВЕР Тёплые Стены Стронг обеспечивает оптимальный класс сохранения тепла в доме: его коэффициент теплопроводности λ = 0,034 Вт/(м•°С).

Для приблизительного расчёта необходимой толщины утепления воспользуйтесь калькулятором ISOVER. Помимо этой величины, он рассчитает нужное вам количество упаковок, а также экономию на отоплении, которую вы будете получать ежемесячно после утепления. Для более точных вычислений можете использовать проектный калькулятор ISOVER.

Защита утеплителя от влаги

Чтобы минвата не намокала и не теряла своих свойств, её необходимо защитить от увлажнения водяными парами, проникающими через дерево из внутренних помещений, а также от дождя и конденсата снаружи.

Для защиты от внутренних испарений важно использовать пароизоляцию, например ИЗОВЕР Паранет. Необходимость в ней нужно обязательно проверять с помощью проектного калькулятора, который позволяет рассчитать процесс возможного накопления влаги и её концентрацию в конструкции стены. Мембрану посредством строительного степлера крепят по всей поверхности деревянного фасада перед монтажом утеплителя. Пароизоляция должна быть сплошной и непрерывной, поэтому мембранный материал монтируют с нахлёстом полотен 100–150 мм и проклеивают стыки специальной клейкой лентой.

Защиту от дождя и атмосферной влаги обеспечивает гидроветрозащитная мембрана ИЗОВЕР Ветранет, монтируемая поверх утеплителя. Необходимость в её использовании также определяется расчётом.

При применении гидро- и пароизоляции важно устанавливать мембрану определённой стороной (с логотипами) наружу, поскольку свойства её поверхностей различны: мембранные материалы препятствуют проникновению влаги в виде капель и конденсата в утеплитель, но при этом паропроницаемы, чтобы теплоизоляция могла испарять излишки влаги в вентилируемый зазор под внешней обшивкой.

Материалы для утепления

Утеплитель в плитах ИЗОВЕР ТЕПЛЫЕ СТЕНЫ СТРОНГ

Улучшенная теплопроводность — λ 0.034 и повышенная упругость

6.1 м2/50 мм3.05 м2/100 мм

Утеплитель в плитах ИЗОВЕР ТЕПЛЫЕ СТЕНЫ СТРОНГ

Улучшенная теплопроводность — λ 0.034 и повышенная упругость

6.1 м2/50 мм3.05 м2/100 мм

ПАРОИЗОЛЯЦИЯ ISOVER Паранет (B)

Надежно защищает конструкцию от проникновения пара изнутри.

70 м2

ГИДРО-ВЕТРОЗАЩИТНАЯ МЕМБРАНА ISOVER Ветранет (AM)

Надежно защищает от попадания влаги снаружи и предотвращает выветривание тепла.

70 м2

Нож для теплоизоляции ISOVER

Разрезает минеральную вату любой плотности максимально ровно, быстро и удобно.

Длина лезвия 42 см

Особенности монтажа минваты на стены сруба

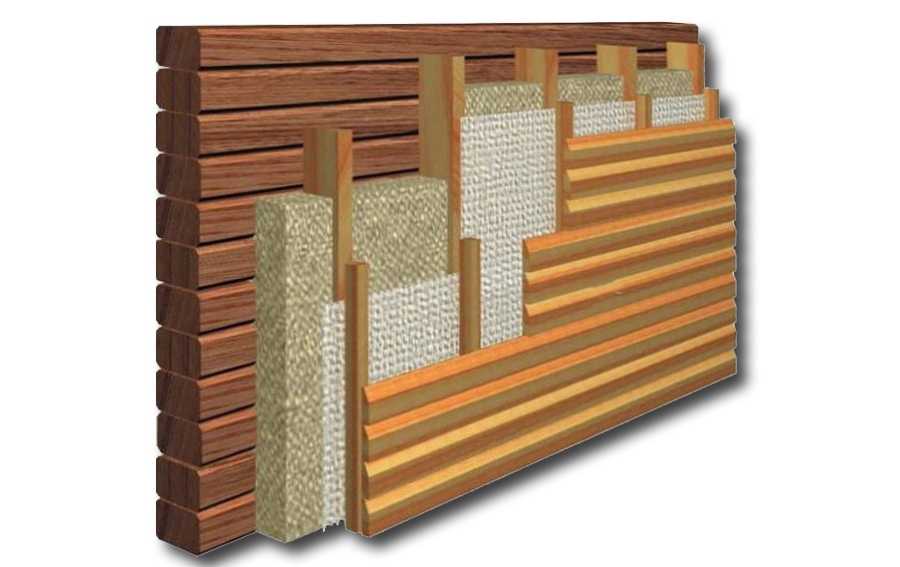

Каркасное утепление

Подробная пошаговая инструкция по монтажу минеральной ваты, паро- и гидроизоляции при наружном утеплении частного дома приведена в статье о теплоизоляции фасадов. Здесь мы остановимся на некоторых особенностях, характерных именно для деревянных домов.


Прежде всего это касается выбора типа обрешётки. Оптимальным вариантом будет деревянная, поскольку контакт металла с древесиной ведёт к усилению естественной коррозии обоих материалов (особенно если не использовать паронитовые прокладки под кронштейны и оцинкованные крепёжные элементы). Кроме того, деревянная обрешётка создаёт меньше мостиков холода и проще в монтаже. Перед её установкой рекомендуется обработать бруски огнебиозащитным составом с последующей просушкой.

Как правило, каркас из бруса применяют в тех случаях, когда в качестве облицовки планируется использовать натуральное дерево (планкен, блокхаус, финский сайдинг и т. д.) или виниловый сайдинг.

Утепление на металлическом каркасе

Такой способ чаще применяется при использовании металлических фасадных облицовок, навешиваемых на кронштейны. В этом случае минеральная вата крепится к стенам длинными (100–150 мм) оцинкованными или жёлтыми пассивированными саморезами с тарельчатой шайбой (рондоль).

Плиты утеплителя устанавливаются горизонтально, их монтаж по каждому фасаду выполняется снизу вверх, ряд за рядом, начиная от верха цоколя. Крепят каждую плиту двумя саморезами с шайбой по диагонали, прямо через минвату. Для установленных предварительно фасадных кронштейнов в утеплителе делают прорези ножом. Плиты второго слоя крепят на три самореза по другой диагонали. Ещё два вкручивают через ветрозащитную мембрану для её закрепления. При однослойном утеплении достаточно двух креплений по диагонали на плиту и одного поверх мембранного материала — в центр плиты.

Инструменты и материалы

Для утепления вам понадобится:

Подведём итог. Чаще всего сруб, как и другие типы домов, нуждается в утеплении. Лучшее решение для этого — минеральная вата, которая хорошо ложится даже на неровные стены. Утепление выполняется либо в деревянный каркас, либо в металлический с кронштейнами, установленными через паронитовую прокладку (в зависимости от типа фасадной облицовки). Обязательное условие — наличие пароизоляции и ветрозащитной мембраны для надёжной защиты утеплителя от влаги. Перед закупкой материала и началом работ не забываем проверять состав и параметры фасадной конструкции на специализированном калькуляторе.

Ключевые теги

Утепление деревянного дома

Правильное утепление деревянного дома каменной ватой

У многих владельцев новых деревянных домов возникает вопрос – нужно ли утеплять деревянный дом? Этот вопрос нужно решить прежде, чем принимать решение об отделке дома.

Утеплять или не утеплять?

Деревянный дом всегда намного теплее бетонного или кирпичного. Дерево не только красиво выглядит, но и экологично, поэтому деревянный дом дышит – внутри находиться комфортно. Конечно, принимая решение о необходимости утепления, владельцы заботятся не только об экономии, но и о том, чтобы сохранить свойства деревянного дома, отличающие его от построек из других материалов, прежде всего сохранить способность дерева «дышать».

Среди некоторых владельцев деревянных домов распространено мнение о том, что дерево само по себе теплое, ему не нужно утепление, а навязывание необходимости утеплить связано исключительно с выгодой для строительных компаний. В этом есть доля правды, но небольшая. Есть специалисты, которые считают, что достаточно укрепить только фундамент, но большинство считает, что утеплять все же нужно.

Многое решает регион, в котором находится дом. Если климат теплый и мягкий, а в доме зимой не живут, используя его, например, как дачный, то бывает достаточным утеплить только швы и обработать древесину специальными защитными средствами. Однако в регионах с суровыми зимами, где семья проживает весь год, потребуется утепление, без которого из-за усиленного отопления (которое в свою очередь связано с затратами) и под воздействием внешней среды дерево быстро выйдет из строя – начнет трескаться, гнить, рассыхаться, появятся мостики холода и ухудшится микроклимат внутри.

Хотите сэкономить на отоплении, получить оптимальный микроклимат в деревянном доме и увеличить срок эксплуатации строения – грамотно утеплите деревянный дом.

Эксперты рекомендуют утеплять через два года после возведения дома, когда стены окончательно усядутся.

Есть определенное количество способов утепления снаружи и изнутри, однако большинство владельцев дома посчитали лучшим вариантом наружное утепление дома каменной ватой. Разберемся, почему это лучший вариант, и как такое утепление выполнить грамотно.

Почему лучше утеплять дом снаружи?

Давайте разберемся, какие есть альтернативы и почему лучше всего утеплять деревянный дом снаружи.

Почему внутреннее утепление менее предпочтительно? Во-первых, уменьшается полезная площадь, во-вторых смещается точка росы внутрь сруба, что намного сократит срок службы дома и нарушит комфорт для жильцов, в-третьих, сруб начинает гнить, разрушаться и вызывать плесень, что становится угрозой здоровью.

Утепление снаружи наоборот, является защитой от промерзания сруба, смещает точку росы во внешнюю сторону, что выводит конденсат наружу, вне деревянных конструкций.

Выбор оптимального утеплительного материала

Чаще всего утепление дома организуют каменной ватой в виде матов. Популярны также минеральные ваты – стекловата и шлаковата.

Все они отвечают основным требованиям к утеплению деревянного дома:

Паропроницаемость.

Низкая теплопроводность (чем ниже – тем лучше держится тепло).

Негорючесть.

Простота монтирования (основное требование – низкий вес).

Приемлемые показатели паропроницаемости демонстрируют стекловата, шлаковата, эковата. Просты в монтировании пенопласт и пенополистирол, однако они «не дышат», поэтому требуют более мощной системы вентиляции, что потянет серьезные расходы, на которых захочется сэкономить. Пенопласт и пенополистирол рекомендуют использовать для утепления цоколя и фундамента из бетона.

Используют для утепления также сыпучие утеплители – керамзитовый гравий и различные щебни. Они хорошо пропускают воздух и влагу, но не решают вопроса теплоизоляции – основной задачи утепления.

При желании сохранить первозданный внешний вид дома используют межвенцовые утеплители.

В качестве альтернативы каменной вате чаще всего рассматривают пенопласт, но не учитывают при этом достаточное вентилирование дома, поэтому таким образом его применять не рекомендуют, причем, категорически. Дело в том, что пенопласт не пропускает воздух, а это значит, что помещение получится герметичным, не будет «дышать», что негативно скажется на микроклимате в доме. В доме, утепленным пенопластом, будет повышенная влажность, а значит рано или поздно придется бороться с плесенью и грибком. Это основные минусы. Есть еще минус – быстрая воспламеняемость некоторых видов пенопласта и риск быть поврежденным грызунами.

Остается выбирать среди каменной или минеральной ваты – это материалы, которые пропускают воздух, непопулярны среди грызунов и не горят. Они в свою очередь бывают разной толщины и плотности. Тут выбор прост – чем плотнее маты, тем легче работать с материалом и дольше он сохраняет свои характеристики. Раз речь идет о доме, экономить тут не стоит.

Каждый материал из семейства минеральных ват обладает своими уникальными свойствами, которые стоит учитывать при окончательном выборе варианта утепления.

Каменная (базальтовая) вата

Такую вату выполняют из горных пород, используя чаще всего базальт, поэтому у нее такое название. Кроме базальта в состав включены связующие добавки, образующие утеплительный материал, имеющий такие свойства как устойчивость к возгоранию, высокая паропроницаемость, гигроскопичность, низкая теплопроводность, удобная для монтажа форма и невысокий вес, устойчивость к микроорганизмам и устойчивость к усадкам. Важно также, что при работе волокна каменной ваты не вызывают раздражений на коже, хотя и работа с ней и требует защиты. Каменную вату изготавливают в виде матов, плит, рулонов. Есть у нее и минусы – немалая стоимость и высокая хрупкость.

Стекловата

В основе стекловаты – кремний и большое содержание стеклянных отходов, что делает материал колким и опасным при монтаже. В состав добавляют известняк, доломит и другие компоненты. Выпускают материал в рулонах и плитах. Материал имеет высокую паропроницаемость, прочен, устойчив к возгоранию и перепадам температур, имеет низкую теплопроводность. Характеризуется высокой хрупкостью. Минус стекловаты в том, что при намокании она значительно теряет свои теплоизоляционные свойства, поэтому требует основательной гидроизоляции. Из плюсов – дешевле каменной ваты. Правда, дороже шлаковаты.

Шлаковата

Самая дешевая, но и меньше всего подойдет для утепления деревянного дома. В основе состава – отходы доменного производства. Выпускается в виде матов и плит, которые имеют низкую жесткость. Устойчива к высоким температурам, но уступает каменной и стекловате, имеет хорошие звукоизоляционные свойства, как и каменная и стекловата непривлекательна для грызунов, благодаря низкой жесткости удобна для обработки криволинейных поверхностей. Однако материал чувствителен к перепаду температур, требует серьезной защиты при монтаже.

Что нужно подготовить, чтобы утеплить дом минеральной ватой

Помимо матов минеральной ваты нужно подготовить два слоя пленки – гидроизоляционный и для ветрогидрозащиты.

Первый слой пленки защитит дерево от влаги. Его размещают на защищаемую поверхность из дерева. Пленка должна быть паропроницаема. Вторая пленка крепится после теплоизоляции. Она защищает от влаги, которая могла бы попасть извне. После этого внешнюю часть укрывают любой облицовкой, не забывая при этом обустроить вентиляцию. Между облицовкой и утеплителем должен остаться вентиляционный зазор, поэтому облицовку часто называют вентилируемым фасадом.

Понадобится также антисептик на два слоя, скобы для крепления, монтажный скотч, брус для обрешетки, анкерные гвозди, нож для резки матов, защитные перчатки и респиратор для работы с ватой. Сайдинг или профнастил для обшивки, или другой материал можно выбрать в зависимости от ваших предпочтений – рынок предлагает широкое разнообразие.

Утепление дома каменной ватой: порядок действий

Разберемся, как утеплить дом своими руками. Пошагово.

Обработка антисептиком

Сначала нужно тщательно обработать стены антисептиком, особенно торцы. Это защитит дом от набухания, усыхания, трещин, гниения и прочего разрушения.

Перед непосредственно обработкой, нужно очистить дерево, используя скребок из металла, остановившись сначала на поврежденных и труднодоступных участках, потом проработать ровные и легкодоступные.

После подготовки необходимо пройтись антисептиком в два слоя, уделяя особое внимание углам и низу – тому, что больше всего может подвергаться воздействию сырости. Хорошо, если такая работа будет проводиться в теплую сухую погоду, главное не ниже 10 градусов тепла.

По окончанию обработки нужно дать сооружению просохнуть несколько дней.

Обшивка гидроизоляцией

С помощью скоб обшивают стены гидроизоляционной паропроницаемой пленкой – глянцевой стороной наружу, а пористой к стене.

Предварительно следует очистить поверхность от пыли, мусора, земли.

Стыки должны получиться внахлест примерно в 15-20 см – они закрепляются монтажным скотчем.

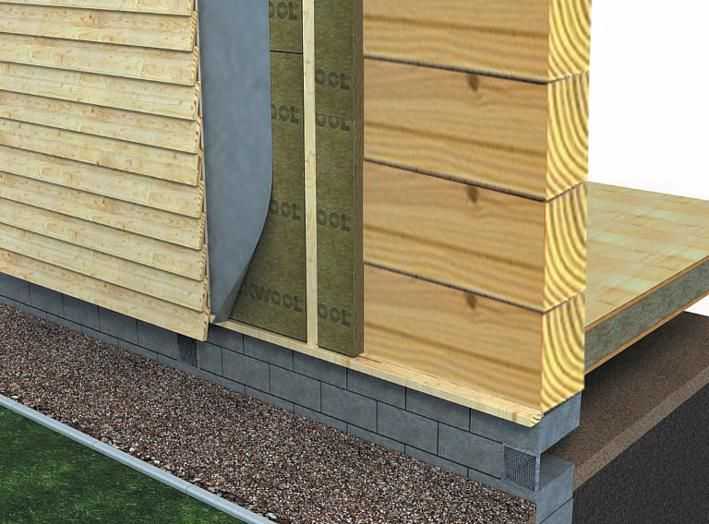

Обрешетка под утеплитель

Поверх пленки крепят обрешетку из бруса. Подбирая толщину, отталкивайтесь от толщины утеплителя.

Обрешетку крепят вертикально, шаг – на 3-5 см меньше, чем ширина мата. Это поможет обойтись без дополнительных креплений.

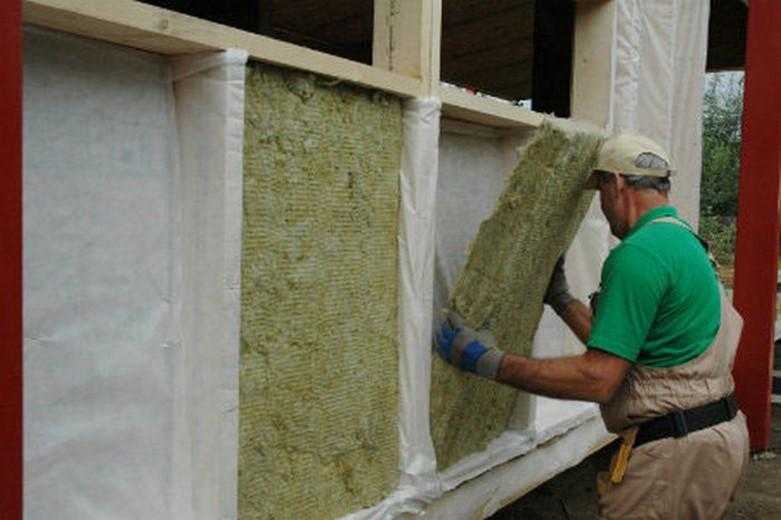

Укладка утеплителя

Далее укладываются и немножко поджимаются утеплительные маты и закрепляются анкерными гвоздями. Работы с каменной ватой обязательно проводят в перчатках и респираторе.

Укладка гидроизоляции

После утеплителя нужно закрепить вторую пленку – гидроветрозащитную мембранную. Ее нужно обратить во внешнюю сторону. Как и с первой пленкой – стыки должны быть внахлест и заклеивются скотчем. Для экономии можно обработать стыки монтажной пеной из баллончика. При закреплении пленки можно использовать степлер.

Вентилируемый каркас

После пленки нужно обустроить вентилируемый каркас. Его можно сделать из брусков.

Обшивка

Обшивку крепят зависимо от типа, согласно инструкции производителя. Важно, чтобы в обшивке не оказалось щелей.

Больше о последовательности и целесообразности отделочных и утеплительных работ, а также о том, всегда ли стоит проводить утепление дома и в каких случаях – смотрите в видео:

Изоляция деревянного каркаса | РОКВУЛ

Найти продукты

Документация по продукту

Изоляция полых стен

Изоляция металлической стены

Строительство деревянного каркаса является эффективным и гибким методом строительства. По сравнению с традиционной каменной кладкой, он может вместить больше изоляции деревянного каркаса между деревянными стойками, как в полости.

Непрерывный внешний слой обеспечивает дополнительную производительность, а внутренний слой дает дополнительное пространство для электропроводки. Это помогает создать безопасную, эффективную и позитивную среду для жизни и работы.

Откройте для себя области применения, преимущества и всю необходимую информацию об изоляции стен с деревянным каркасом на этой странице.

Найти вдохновение, руководства и отчеты

Зачем нужна изоляция деревянного каркаса?

Деревянные рамы, заполненные изоляцией, как правило, обладают лучшими тепловыми характеристиками, чем каменные стены той же общей толщины. ¹ Однако их малая масса и свойства древесины означают, что для них требуется правильный материал, обеспечивающий надежную противопожарную защиту и акустические характеристики. Теплоизоляция стен ROCKWOOL с деревянным каркасом обеспечивает превосходную огнестойкость и звукоизоляцию, наряду с термостойкостью. ²

Изоляция деревянного каркасного дома хорошо подходит для использования в деревянном каркасном доме благодаря быстрому и простому монтажу и стабильности размеров. Он приспособится к небольшим движениям конструкции и останется на месте на всю жизнь.

Преимущества продукции ROCKWOOL:

Огнестойкость
Звукопоглощение
Термическое сопротивление
Гибкое применение
Водоотталкивающий

Калькулятор и экономия

Необходимое количество теплоизоляции зависит от размера и размеров конструкции деревянного каркаса. Поскольку тепловые требования в основном определяют требуемую толщину изоляции, используйте калькулятор коэффициента теплопередачи или свяжитесь с нашей местной технической командой, чтобы выбрать лучший продукт для использования.

В большинстве случаев это будет комбинация полной изоляции между деревянным каркасом и слоем на внутренней или внешней стороне.

Используйте наши местные калькуляторы коэффициента теплопередачи, чтобы рассчитать текущие тепловые характеристики здания и количество изоляции, необходимое для ее улучшения.

Узнайте об энергоэффективности

Почему выбирают решения ROCKWOOL?

Изоляция ROCKWOOL для деревянного каркаса обеспечивает более широкую ценность, чем просто тепловые характеристики. Изоляция из каменной ваты обладает высокой огнестойкостью – идеальное свойство для изоляции горючей древесины. Он также обеспечивает отличное звукопоглощение, уменьшая воздействие шумового загрязнения внутри и снаружи здания. ³

Ассортимент продукции включает плиты и рулоны с деревянным каркасом, подходящие для различных размеров и конструкций каркаса, а также для различных требований к производительности. Каждый продукт является гибким для различных размеров и поставляется с легкой фрикционной посадкой.

Различные характеристики делают продукцию ROCKWOOL идеальной изоляцией для деревянного каркасного строительства. Используя семь сильных сторон камня, они:

Огнеупорный
Водоотталкивающий
звукопоглотитель
Термический восстановитель
Прочный
Экономичный

Найти продукты ROCKWOOL

Низкий углеродный след изделий ROCKWOOL с деревянным каркасом идеально сочетается с деревянными конструкциями. Конструкция легко демонтируется в конце ее жизненного цикла, что способствует уменьшению нашего воздействия на окружающую среду.

Тематические исследования

Проблема

Школе F. Socciarelli в Италии требовалось эффективное, безопасное и эстетичное расширение. Он должен был быть устойчивым, быстро строиться и соответствовать экологическим целям школы.

Решение

Используя клееную древесину и каркасную систему «стоек и балок», фасад был построен из панелей Rockpanel для снижения потерь тепла, потребления энергии и обеспечения воздухопроницаемости. Цвета и дерево дополняют дизайн школы, а решения ROCKWOOL предназначены для предотвращения распространения огня.

Результаты

F. Socciarelli Школа получает выгоду от энергоэффективности A4, что делает школу практически нулевой энергоэффективностью. Высокая безопасность и огнестойкость способствуют успеху здания.

Найти больше тематических исследований

Мы инвестировали не только в будущее, но и в настоящее наших детей. Предоставить им безопасное место для учебы, игр и жизни является для нас предметом гордости. В школе отличный уровень теплового и акустического комфорта. Мы также должны признать, что завершили проект менее чем за 100 дней.

Приложения

Монтаж

Установка теплоизоляции стен с деревянным каркасом во время строительства или в качестве сборных элементов является распространенным методом. Иногда его также можно дооснастить существующими свойствами.

Ключевые советы:

Выберите тип изоляции – Выберите изоляционный продукт, соответствующий размеру и размерам рамы.
Воздухонепроницаемая конструкция – Нанесите воздухонепроницаемую пароизоляцию на внутреннюю часть конструкции, чтобы избежать потери тепловых характеристик.
Всепогодный – По возможности избегайте намокания изоляции и деревянного каркаса, так как это может привести к протечкам до установки изоляции.

Вдохновение и руководства для профессионалов

Экологичность и энергоэффективность

Деревянные каркасы являются более экологически чистым строительным материалом, чем другие, благодаря их экологичности. Продукция ROCKWOOL также разработана с упором на цикличность и низким воздействием на окружающую среду.

Теплоизоляция ROCKWOOL, изготовленная из экологически чистой каменной ваты, призвана значительно повысить энергоэффективность каждого здания, в котором она применяется. Его можно использовать для соответствия стандартам пассивного дома ⁴ — для создания энергоэффективных зданий, обеспечивающих комфорт в помещении и звукоизоляцию.

Наша изоляция стен с деревянным каркасом улучшает тепловые характеристики и снижает потребление энергии.

8 фактов о кругообразности каменной ваты

Загрузки и ресурсы

Часто задаваемые вопросы

Какой утеплитель лучше всего подходит для деревянного каркасного дома?

Изделия для изоляции деревянных рам

_{[1]. 0144}

_{[2] https://www.rockwoolgroup.com/why-stone-wool/fire-resilience/}

_{[3] https://www.rockwoolgroup.com/why-stone-wool/ акустические возможности/}

_{[4] https://www.rockwoolgroup.com/our-thinking/energy-efficiency/what-is-a-passive-house/}

Утепление старого дома минеральной ватой

Когда я впервые встретился с Крисом Глебой и Крисом Эриксоном в декабре 2011 года, чтобы обсудить их планы модернизации глубокой энергии, Крис сказал мне, что он реконструировал свой скромный дом с двумя спальнями в Лоуэлле, штат Массачусетс, более десяти лет. Он кропотливо восстановил электропроводку и водопровод в доме, а также повысил энергоэффективность (включая установку высокоэффективного газового котла и напольного отопления). Он также посвятил немало сил обновлению внутренней отделки кухни и ванных комнат.

Крис стремился создать дом с высокими эксплуатационными характеристиками и низким энергопотреблением, но он понимал, что его ранние решения по реконструкции ограничивают его возможности в будущем. Одним из таких ограничивающих решений была установка полиэтиленового пароизоляционного слоя на внутренней стороне каркаса его внешней стены, когда он выпотрошил и переделал каждую комнату. Этот подход к строительству сам по себе не был ошибкой, но он требовал, чтобы сборка стены была спроектирована таким образом, чтобы она высыхала снаружи, чтобы избежать скопления влаги в стенах.

Крис отложил замену внешней отделки стен своего дома, так как надеялся построить пристройку второго этажа к существующей одноэтажной части дома. Теперь, когда он был женат с двумя маленькими детьми, его расширенная семья сделала прибавление еще более насущным. Когда он задавался вопросом, когда он сможет позволить себе запланированную работу, появилась пилотная программа National Grid Deep Energy Retrofit (DER).

Поощрения за глубокую энергетическую модернизацию

Компания National Grid, электроэнергетическая компания штата Массачусетс, учредила пилотную программу DER, которая предоставляет щедрые стимулы для комплексных проектов, направленных на снижение энергопотребления в жилых домах на одну и несколько семей. Хотя основной целью было улучшение энергоэффективности (по крайней мере, на 50% лучше, чем у дома, который едва соответствует строительным нормам), программа предлагала как финансовые стимулы, так и комплексную техническую поддержку проектирования для улучшения качества воздуха в помещении, долговечности и общего количества жильцов. комфорт. Вооруженная образованным персоналом программы National Grid, программа была усилена с помощью сотрудников Building Science Corporation (BSC), которые выступают в качестве консультантов программы для оценки проектов (и защиты заявителей от самих себя).

Программа идеально соответствовала целям проекта Криса. Для достижения агрессивных целей программы было доступно до 42 000 долларов поощрений, включая строгие цели по герметизации воздуха, стены выше уровня земли R-40, окна и двери R-5 и крыши R-60. Соблазненный доступными средствами, Крис перешел к позиции «все включено» в отношении своих внешних улучшений.

Крис Глеба связался с моей компанией Verdeco Designs, так как наша компания прошла предварительную квалификацию по программе DER как проектировщики и строители с подтвержденным опытом реализации высокопроизводительных проектов.

Проектная команда

Домовладельцы: Крис Глеба и Крис Эриксон Национальный персонал: Оливер Кляйн и Мари МакМахон Строительные корпорации. и Мэтью Монаган (Симпсон, Гумперц и Хегер) Инженер-строитель: Марк Вебстер (Симпсон, Гумперц и Хегер) Каркас и сайдинг: Стив Джордан и Джереми Мелансони Поставщик изоляции: Frank Novogratz, IDI Специальное оборудование (винты Heco Topix): Albert Rooks, Small Planet Workshop Электрик: Neal Boissonneault (Boissonneault Electric) Подрядчик-механик: Allan Berry (Berry Mechanical) Гидроизоляция: John Lapan (Lapan’s Waterproofing)

За 28 с лишним лет проектирования и строительства конструкций в различных регионах Соединенных Штатов мне посчастливилось найти много отличных клиентов. Во многих случаях цели и потребности моих клиентов ставили меня на путь открытий, путь, на котором я был вынужден бросить вызов своим предвзятым представлениям и принять концепцию, что я никогда не слишком стар, чтобы узнавать что-то новое о своей профессии. Иногда путь приводит меня к новым материалам и новым методам строительства, а иногда путь приводит меня к использованию старых материалов по-новому. Именно благодаря этим клиентам и этим проектам я черпаю самое большое вдохновение в работе и подтверждаю, что выбрал правильную профессию.

Я спроектировал первый пассивный дом, сертифицированный в Массачусетсе, и несколько проектов модернизации с использованием глубокой энергии, но, честно говоря, я никогда не проектировал проект модернизации с использованием глубокой энергии, в котором наружные стены могли бы просыхать только снаружи.

Наружные стены должны просохнуть снаружи

Существующие наружные стены Криса были построены со стандартным каркасом 2×4 и изоляцией из стекловолокна R-13, и он, по понятным причинам, не хотел сдирать внутреннюю отделку, которую он установил за эти годы.

Поскольку наружные стены были защищены пароизоляцией из полиэтилена, мы не могли просто обернуть дом снаружи 4-дюймовым пенополистиролом (подход, который, кажется, становится стандартом для проектов DER в США). Эти стены должны иметь возможность высыхать снаружи, поэтому все компоненты наружных стен должны быть паропроницаемыми.

Минеральная вата спешит на помощь

В последние годы я слышал об использовании минеральной ваты для наружной изоляции, и в моем первом разговоре с Крисом я был рад услышать, что он заинтересован в работе с этим продуктом. Помимо паропроницаемости, минеральная вата обладает отличными огнезащитными свойствами. Он также устойчив к влаге и плесени, поэтому он является отличным кандидатом для обертывания внешней оболочки здания, возможно, в качестве неотъемлемого компонента конструкции от дождя.

Я читал, что минеральная вата широко используется в Канаде и Европе, где ее иногда укладывают на внешнюю сторону водонепроницаемого барьера (WRB). Он также используется в качестве теплоизоляционного материала и даже в качестве надувного материала в воздушных пространствах каменной кладки. Со всеми этими положительными качествами мы решили использовать его для этого проекта. Большинство плит и войлока из минеральной ваты в среднем составляет около 4,2 рандов за дюйм, поэтому задача заключалась в следующем: как нам экономически эффективно обернуть около 6 дюймов изоляции из минеральной ваты на внешней стороне деревянной конструкции, предвидя какой-то способ крепления сайдинга? ?

После обсуждения с Крисом и его женой Крис Эриксон вариантов сайдинга и предпочтений в отношении внешней эстетики мы согласились разработать дизайнерское решение «современного фермерского дома» с вертикальным сайдингом, обшитым металлическими панелями. Эти вертикальные панели обычно крепятся через горизонтальные полосы обрешетки, установленные на расстоянии 24 дюйма от центра.

Мы предусмотрели простую установку с использованием полос деревянной обшивки, удерживающих изоляцию из минеральной ваты непосредственно поверх пленки Tyvek Commercial Wrap, которую мы выбрали WRB. Tyvek подходил для использования в качестве воздушного барьера и WRB, и он обладал высокой проницаемостью, которую мы хотели получить для «паропроницаемой» сборки.

Войлок или панели?

Сначала мы рассмотрели возможность использования войлоков из минеральной ваты, поскольку они, как правило, имеют такую же теплотворную способность на дюйм, что и более плотные плиты, но при этом являются менее дорогими и более доступными. Хотя мы нашли примеры подобных установок в Европе, наши консультанты по строительным наукам (Кэти Гейтс и Кен Нойхаузер) были обеспокоены тем, что продувание ветром через менее плотные войлочные панели ухудшит тепловые характеристики изоляции.

Мы рассматривали возможность включения плит из минеральной ваты в фермы Ларсена, но дополнительные материалы и трудозатраты на изготовление фермы по индивидуальному заказу и новый слой фанерной обшивки казались дорогими.

Затем мы сосредоточились на плитах из минеральной ваты, поскольку их повышенная плотность сведет к минимуму проблемы с промывкой ветром, а их повышенная жесткость может облегчить установку полос обшивки и сайдинга. Roxul производит несколько плит из минеральной ваты с большей плотностью, чем их войлок, и после анализа стоимости и доступности мы выбрали 4-дюймовую плиту Cavity Rock DD для внутреннего слоя и 2-дюймовую плиту Cavity Rock MD для внешнего слоя.

Мы планировали установить Tyvek непосредственно поверх существующих панелей обшивки 1×6. Эти плиты имели неровную поверхность, и мы подумали, что средняя плотность плиты MD при небольшом сжатии может помочь устранить возможные воздушные зазоры между изоляцией из минеральной ваты и неравномерной обшивкой.

Поиск системы крепления

Нам все еще нужно было выяснить, как механически прикрепить 6 дюймов минеральной ваты к внешней стороне дома. Нам нужна была система, которая выдерживала бы вертикальную нагрузку изоляции и сайдинга, а также горизонтальные поперечные нагрузки от сил ветра.

Компания Cascadia Window & Door предлагает превосходный зажим из стекловолокна, подготовленный для установки металлического канала шляпки для крепления облицовки. Мы тщательно рассмотрели этот продукт, который отвечал бы нашим конструктивным требованиям, а также нашей потребности в надлежащем креплении. Однако нам нужно было более простое и дешевое решение, при котором не нужно было бы делать надрезы на изоляционных плитах вокруг зажимов из стекловолокна.

По мере того, как мы продолжали рассматривать различные длинные крепежные элементы, для большинства из которых потребуется какой-либо блок для сквоша, чтобы поддерживать одинаковую глубину и помогать в поперечном креплении, мы обнаружили крепеж Heco Topix-T (см. изображение ниже). Этот немецкий крепеж представляет собой двухзаходный винт с «ломаной» резьбой или гладким стержнем между верхней и нижней резьбой. Гладкий стержень помогает отрегулировать глубину обшивки от подложки, когда винт ввинчивается в элемент каркаса. Этот крепеж позволил нам непрерывно устанавливать нашу изоляцию с минимальными надрезами и решить проблемы с креплением обрешетки и боковыми распорками.

Хотя вес или статическая нагрузка нашей внешней сборки (6 дюймов минеральной ваты, 1×4 деревянная обшивка и гальванический металлический сайдинг) не были значительными, нам все же пришлось конструктивно учитывать эту вертикальную нагрузку. Посоветовавшись с нашим творческим инженером-конструктором Марком Вебстером, мы разработали систему деревянных кронштейнов высотой 4 фута по центру на краевой балке первого этажа, которая могла бы поддерживать металлический сайдинг путем крепления небольшого стального уголка к лицевой стороне деревянного кронштейна. (см. изображение ниже). В свою очередь, мы прикрутили перфорированную металлическую полку с нейлоновой сеткой от насекомых, чтобы поддержать и защитить нижний край изоляции из минеральной ваты, а также обеспечить вентиляцию и дренажные отверстия для конструкции дождевой защиты. Мы использовали одну и ту же простую систему кронштейнов на окнах и дверях.

Модернизация бензопилы

При правильном планировании установка узла была систематической. После того, как вся внешняя отделка была снята до первоначальной обшивки, мы перенесли места крепления стоек к отметкам на фундаменте, сняли карнизы крыши с помощью бензопилы, а затем тщательно обернули каркас здания тайвек, как гигантский подарок на день рождения. проклеивайте швы и заглушки пуговиц, обращая особое внимание на проходки и детали водоотведения в дверных и оконных проемах.

Затем мы установили кронштейн и металлическую полку на краевой балке первого этажа. Это позволило нам приступить к установке плит минеральной ваты, укладывая их на полку, перекрывая швы и закрепляя полосы обрешетки по мере подъема. С панелями из минеральной ваты размером 2 фута на 5 футов было довольно легко обращаться, хотя мои плотники обнаружили, что волокна раздражают кожу при частом прямом контакте. Сначала мы разрезаем панели ручной пилой, специально предназначенной для резки минеральной ваты. Через некоторое время плотники перешли на ручную пилу для ПВХ, которая пилила панели легче.

Полосы обрешетки слегка сжали панели из минеральной ваты и удержали изоляцию на месте, пока мы продолжали ее укладывать. Когда теплоизоляция поднялась и полностью обернула двухэтажный дом, я поразился тому, насколько плотной обернутая непрерывным слоем минеральной ваты конструкция выглядела как толстое шерстяное одеяло, которое, возможно, согревало нас в более простые времена.

Птицы любят минеральную вату

Одна немного забавная проблема, которую мы не ожидали: птицы любят гнездиться в минеральной вате! Как только мы установили изоляцию выше уровня головы, птичье сообщество узнало, что есть отличная недвижимость, в которой можно поселиться! Птицы быстро прорывали чистые круглые норки, чтобы занять свою маленькую квартиру.

За те несколько недель, что ушли на утепление и ожидание доставки металлического сайдинга, в нашей стеновой сборке набралось с десяток незваных гостей. Систематическое выселение происходило по мере установки сайдинга. Мы просто заполнили птичьи отверстия (и другие небольшие зазоры вокруг отверстий и кронштейнов), вставив под давлением немного рыхлого материала из минеральной ваты.

TJI для крыши

Чтобы достичь нашей цели R-60 на крыше, мы перекрыли существующий каркас крыши TJI глубиной 16 дюймов и установили стальные анкерные стержни с горизонтальными прижимами, чтобы предотвратить новые стропила. распространение. Наряду с прочным соединением с существующими стеновыми пластинами мы смогли устранить структурные нагрузки на существующие стропила крыши 2×6, которые были конструктивно малогабаритными и не могли выдержать большую часть изоляции в пределах их ограниченной глубины.

Хотя нам не нужно было проектировать кровельную систему так, чтобы она высыхала снаружи, мы решили использовать плиты из минеральной ваты. Мы установили три слоя 5-дюймовых войлоков, перекрывая швы внутри полостей TJI. Мы использовали стандартные 24-дюймовые ваты из акустической минеральной ваты шириной 24 дюйма для этой вентилируемой крыши, и они плотно прилегают к нашему каркасу TJI с шагом 24 дюйма по центру.

Герметичное здание, не задерживающее влагу

Проект имел ошеломляющий успех. С помощью преданного своему делу персонала National Grid и тщательного руководства BSC мы легко достигли нашей цели герметичности и получили почти максимальное доступное вознаграждение. Результат испытания дверцы вентилятора составил 320 кубических футов в минуту при 50 паскалях (около 0,9ах50).

Как и в случае с большинством модернизаций глубокой энергетики, эта комплексная реконструкция включала комплексные проектные решения для управления водными ресурсами, энергетическими системами и регулируемой вентиляцией. Здания с низким энергопотреблением всегда требуют тщательной герметизации воздуха, но этот проект примечателен необычными компонентами ограждающих конструкций и признанием того, что минеральная вата для наружных работ является отличным решением для «паропроницаемых» конструкций.
