Качество воздуха в помещении непосредственно влияет на самочувствие и работоспособность человека, так что эффективная вентиляция помещения является важным фактором его проектирования. Правильная циркуляция воздуха необходима для создания комфортного микроклимата в квартире, дома или в офисе. Приточная вентиляция грамотно организует воздухообмен, отлично восполнит воздушный баланс, обеспечит постоянный приток свежего воздуха и тем самым комфортные пребывания в помещении.

Целью приточной системы вентиляции является забор свежего воздуха, его фильтрация, нагрев и нагнетание в обслуживаемые помещения. Такая система отлично позаботится о восполнении воздушного баланса в заданное пространство и устранит нехватку свежего воздуха. Оборудование сокращает необходимость постоянного проветривания помещения с помощью открывания и закрывания окон, а также способствует стабильному пребыванию наружного отфильтрованного воздуха внутри квартиры, офиса или любого другого объекта.

Принцип работы

Нехватка свежего воздуха негативно сказывается на самочувствии и работоспособности жильцов или работником компании. Уровень кислорода в помещении может снизиться из-за чрезмерной герметичности квартиры. Современные пластиковые окна, как и входные двери не позволяют проникать в помещение как пыли, запахам, звукам, так и уличным воздушным массам – отсюда и появляется проблема нехватки кислорода, так как эффективность естественной вентиляции сильно снижается.

Система приточной вентиляции отлично насыщает комнату кислородом, принудительно подавая свежий уличный воздух. Оборудование оснащено системой фильтрации, так что воздух, поступающий в помещение, очищен от вредных примесей, бактерий и пыли. В свою очередь, застоявшийся отработанный воздух перемещается наружу при помощи вентиляции.

Любая подобная установка должна содержать следующие компоненты:

• Вентилятор


Обеспечивает подачу свежего воздуха в помещение и регулирует необходимое давление воздушных масс.

• Нагреватель


При необходимости нагревает воздух, который подается с улицы.

• Фильтр


Защищает систему вентиляции и заданное помещение от пыли, загрязнений и других частиц, проникающих в установленную систему вентилирования.

• Система автоматического управления


Автономная система управления поддерживает заданную температуру и другие заданные показатели воздуха в помещении.

• Воздухозаборная решетка.


Воздухозаборные решетки выполняют как декоративные функции, так и защитные – не позволяют попадать каплям и различным предметам снаружи в устройство.

• Воздушный клапан


Закрывает подачу воздуха при выключении системы вентиляции

• Шумоглушитель


Предотвращает распространение шума по воздуховодам.

• Воздуховод


Распределяет поток воздуха по помещению.

• Канальные
• Бесканальные

Канальную систему приточной вентиляции используют для полноценного обслуживания как целой квартиры, так и всего дома или здания. Воздух распределяется по установленным воздуховодам и доставляется во все комнаты или проектные точки, затем используемый воздух выводится вытяжной вентиляцией.

Бесканальная система вентиляции, в свою очередь, эксплуатируется в основном в строениях небольшого размера, например, магазин, квартира, гараж или небольшое бытовое помещение.

К бесканальным системам можно отнести оконные клапаны, которые встраиваются в оконные рамы и доставляют свежий воздух благодаря тяге вытяжной вентиляции; приточные вентиляторы, которые врезаются в оконные системы или стены зданий; приточные установки в виде компактных вентиляционных систем.

Выбор места

Многие владельцы помещений уже установили приточную вентиляцию, что сократило необходимость в постоянном механическом проветривании с помощью открывания окон, а также улучшило качество циркулируемого воздуха в помещении благодаря непрерывной подаче очищенного от примесей свежего воздуха. Клапаны можно устанавливать в непосредственной близости к батареям, чтобы воздух мог нагреваться, приобретая комфортную температуру.

Если же планируется установка канальной приточной вентиляции, то при этом необходимо составить проект для более эффективной работы устройства и правильного учета направления воздушных масс. При верной установке оборудования все запахи из кухни, санузлов и других комнат будут направлены и выведены наружу, а в помещение распространится только свежий воздух, обогащенный кислородом. При составлении плана следует тщательно продумать расположение ПУ, решеток, воздуховодов, а также учесть мощность отапливаемости помещения и климатических условий.

Правильность расчета производительности вентиляционной установки, веса и габаритов устройства для установочных мест – залог успешного монтажа и дальнейшей правильной эксплуатации оборудования. Перед монтажом нужно убедиться, что система вентиляции в здании исправна, а также нужно понимать, что приток воздуха должен лишь ненамного превышать его отток.

От установленной системы зависит работоспособность и здоровье людей, находящихся в помещении, так что очень важно, чтобы оборудование было исправно и работало без сбоев, для этого необходимо правильно обслуживать устройство и своевременно устранять даже малейшие неполадки в работе, а также необходимо проводить технический осмотр оборудования хотя бы раз в год.

Внеочередную проверку устройства необходимо проводить, если появились нехарактерные при эксплуатации шумы, стал собираться конденсат, а также стали проникать посторонние запахи и появилась запыленность.

Для своевременного устранения неполадок оборудования необходимо каждые три месяца осматривать все систему, включая крепежные детали, ремни, подшипники; проверять эффективность очистки подаваемого воздуха; осматривать и очищать воздуховоды; проверять состояние электрических магистралей и воздушных фильтров; проверять точность предоставляемых данных приборами.

Виды и устройство приточной вентиляции с подогревом воздуха.

Вентиляция с обогревом

Содержание

• 1 Что такое приточная вентиляция с обогревом воздуха?
• 2 Необходимость приточной вентиляции с подогревом
• 3 Особенности конструкции приспособления
• 4 Типы вентиляции с подогревом воздуха
  • 4.1 Центральная вентиляция
  • 4.2 Компактная приточная вентиляция с подогревом воздуха – бризер
• 5 Принцип работы компактной вентиляции с подогревом
• 6 Виды систем
• 7 Типы фильтров для вентиляции
• 8 Устройство приточной системы с функцией нагрева
  • 8.1 Конструктивные особенности «приточки» с подогревом
  • 8.2 Типы нагревательных систем для вентиляции
  • 8.3 Пример квартирного проекта «приточки» с подогревом
• 9 Как делается приточная вентиляция воздуха с подогревом своими руками
  • 9.1 Схемы и чертежи
  • 9.2 Расчеты
  • 9.3 Монтаж
• 10 Как подогреть воздух с помощью рециркуляции?
• 11 Автоматизированный подогрев воздуха в приточной вентиляции
• 12 Как установить приточный клапан – инструкция
• 13 Интеграция нагревателя в вентиляционную систему
• 14 Выводы и полезное видео по теме

Что такое приточная вентиляция с обогревом воздуха?

Вентиляция с притоком воздушных масс отличается от стандартных систем кондиционирования. Принцип ее работы заключается в черпании воздуха извне. Таким образом, помимо охлаждения  и обогрева такая вентиляция обогащает помещение кислородом, в то  время, как обычные кондиционные системы просто циркулируют воздух пространства помещения.

Нагрев приточного воздуха осуществляется в вентиляционном блоке. Вентиляционный блок приточной вентиляции с подогревом обладает высокой теплоотдачей. Поэтому, даже во время сильных морозов, вентиляция беспрерывно подает массы свежего горячего воздуха.

Вентиляция с обогревом производиться за счет воздухообмена. Циркуляция и обогрев притока воздушных масс осуществляется в приточно – вытяжных установках с рекуператором. Черпаемый извне воздух нагревается в рекуператоре, за счет температуры выводящихся воздушных масс. Рекуператор препятствует смешиванию «отработанного» и приточного свежего воздуха.

Другой способ обогрева приточной вентиляции – с помощью рециркуляции. При данном методе обогрева происходит смешивание свежих воздушных масс с «отработанными». Приток воздуха из улицы нагревается до нужной температуры и подается в помещение.

Необходимость приточной вентиляции с подогревом

Приточная вентиляция – проверенный способ обеспечения нормального воздухообмена в квартире. Замещать тяжелый спертый воздух необходимо не только на кухне или в ванной комнате: во всех помещениях, где жители проводят основную массу времени, нужно заранее позаботиться о подводе свежего воздуха с улицы.

По старым, принятым еще в советское время, нормам, на каждого человека, постоянно пребывающего в жилой комнате, необходимо поступление минимум 60 куб. м свежего воздуха в час. Подобный показатель актуален для спальни или детской комнаты.

Для зоны с периодическим пребыванием жильцов, например, гостиной, минимальным порогом количества приточного воздуха являются 30 куб. м/ч. Современные европейские нормы производительности системы приточной вентиляции являются более низкими и предлагают 30 и 20 куб. м/ч на человека для комнат с постоянным и периодическим пребыванием соответственно.

Однако даже сниженный приток свежего воздуха с улицы может существенно сказаться на температуре во всей квартире. Холодные воздушные массы усиливают нагрузку на систему отопления, снижая ее эффективность. В результате нерационально расходуется энергия, которая затрачивается на прогрев охлажденного приточкой воздуха.

Дополнительно пребывание в помещении с низкой температурой воздуха может стать причиной переохлаждения и спровоцировать возникновение определенных заболеваний.

Холодное помещение и повышенная влажность из-за некачественной вентиляции являются идеальной средой для развития плесени, которая не только портит ремонт, но и наносит существенный ущерб здоровью

Решить эти проблемы можно с помощью нагревателя воздуха, который устанавливается на приточную вентиляцию квартиры. Для отечественного климата подобный узел в вентиляционной системе является острой необходимостью. При ощутимом снижении температуры за окном нагревающий воздух элемент станет единственным эффективным способом предотвратить сквозняки и сохранить тепло в доме.

Вентиляционная система с нагревателем воздуха позволяет одновременно компенсировать теплопотери и насыщать внутренний климат необходимым объемом свежих воздушных масс.

Особенности конструкции приспособления

Основные элементы приточной вентиляции

• Воздухозаборная решетка. Выступает в роли эстетического оформления, и барьера, который защищает мусорных частиц в массах приточного воздуха.
• Клапан приточной вентиляции. Его предназначение — блокирование прохода холодного воздуха извне в зимний период и горячего — в летний. Сделать его работу автоматической можно с помощью электропривода.
• Фильтры. Их предназначение — очистка входящего воздуха. Требую замены каждые 6 месяцев.
• Водяной калорифер, электрические тэны — предназначены для обогрева входящих воздушных масс.
• Для помещений с небольшой площадью рекомендуется использовать вентиляционные системы, с электрическими тэнами, для больших пространств — водяной нагреватель.

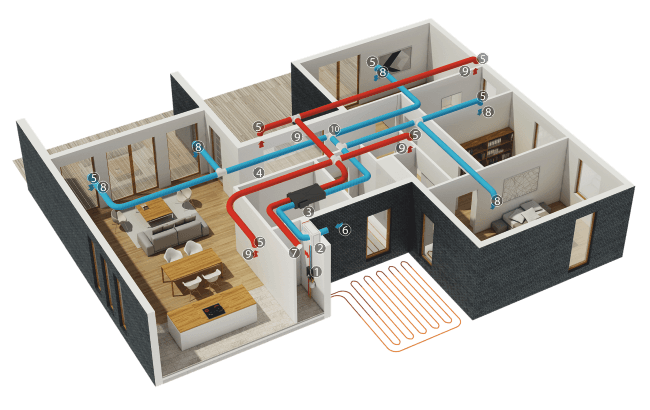

Элементы приточно-вытяжной вентиляции

Дополнительные элементы

• Вентиляторы.
• Диффузоры (способствуют распределению масс потока воздуха).
• Глушитель шума.
• Рекуператор.

Конструкция вентиляции напрямую зависит от вида и способа крепления ситемы. Они бывают пассивного и активного действия.

Типы вентиляции с подогревом воздуха

Системы вентиляции с подогревом приточного воздуха делятся на два основных типа.

Центральная вентиляция

За температуру притока отвечают, как правило, приточные вентиляторы с подогревом воздуха. Подогрев осуществляется при помощи калорифера, который бывает электрическим и водяным. Первый работает от электросети, второй встраивается в центральную отопительную систему. Некоторые воздухонагреватели снабжаются рекуператором, благодаря которому возможен теплообмен между выводимым наружу нагретым воздухом и поступающим с улицы холодным.

Центральная вентиляция, без сомнения, очень функциональная система. Однако она имеет свои требования: ей нужно много места под размещение, для проектирования придется привлекать специалистов, а установка потянет на полноценный ремонт. А самое главное – понадобятся значительные денежные вложения.

Компактная приточная вентиляция с подогревом воздуха – бризер

Это небольшое бытовое устройство, которое вешается на стену и подает свежий воздух в комнату. Керамический нагревательный элемент подогревает входящий воздух, причем функция климат-контроля позволяет задать для него желаемую температуру. Кроме того, прибор очищает воздух при помощи трехступенчатой системы фильтрации. Она задерживает пыль, грязь, сажу, пыльцу, аллергены, болезнетворные микроорганизмы и запах

Монтаж бризера занимает всего один час и не портит ремонт. Поэтому если Вам нужна эффективная и удобная вентиляция в квартиру с подогревом воздуха, бризер может стать оптимальным вариантом.

Принцип работы компактной вентиляции с подогревом

1. Прежде всего, воздух с улицы проходит через воздухозаборник, закрытый пластиковой решеткой. Она не мешает поступлению воздуха, зато препятствует попаданию внутрь крупных загрязнений, пуха и насекомых.
2. Далее воздух идет через сквозной канал в стене – воздуховод. Стенки воздуховода утепляются при помощи тепло- и шумоизоляционной пластиковой трубы. Все стыки обрабатываются герметиком. Это защищает стену от промерзания.
3. На стыке воздуховода с корпусом прибора располагается автоматическая заслонка. Если прибор выключить, она автоматически закроется, чтобы холодный воздух с улицы не поступал в комнату. А еще она закрывается, когда входящий воздух становится холоднее, чем установлено владельцем. Бризер работает до температуры –40°С.
4. Проходя через нагреватель, воздух прогревается до заданной температуры при помощи функции климат-контроля. Пользователь указывает желаемую температуру подогрева приточного воздуха (до +25°С), и она поддерживается автоматически.

Благодаря такому устройству, бризер исключает возникновение сквозняка даже в самые сильные холода. Температура воздуха поддерживается на комфортном уровне без усилий со стороны пользователя.

Виды систем

Приточная вентиляционная установка с подогревом воздуха выпускается в нескольких типах. Это может быть центральная вентиляция, которая обогреет большое производственное помещение, или офисный центр, а может быть индивидуальная, например, в квартиру или в частный дом.

Помимо этого, все системы вентилирования с подогревом подразделяются на следующие типы:

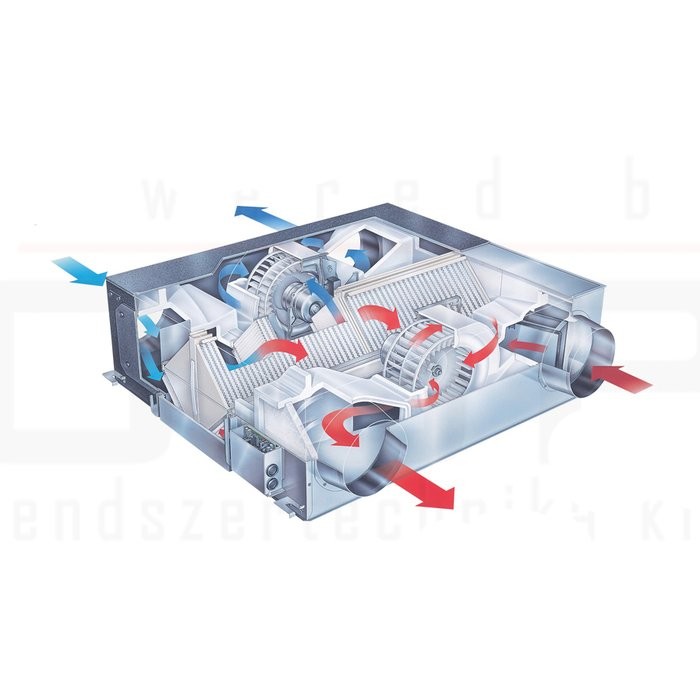

1. С рекуперацией. По сути, это система теплообмена, когда входящие массы соприкасаются с выходящими и обмениваются теплом. Подходит такой вариант только для регионов с не очень холодной зимой. Эти системы относятся к пассивным вентиляционным схемам. Лучше всего их располагать возле батарей отопления.
2. Водяные. Такая приточка с подогревом работает или от бойлера, или от батареи центрального отопления. Ее основное преимущество — экономия электроэнергии. Приточная вентиляция с водяным подогревом воздуха пользуется особой популярностью у потребителей.
3. Электрические. Требуют расход электричества достаточно существенный. По принципу работы это простой электрический тэн, который нагревает воздух при его постоянном движении.

Прежде чем остановить свой выбор на одной конкретной модели, рекомендуется сесть и посчитать, сколько электроэнергии придется потратить, чтобы нагреть вашу квартиру или частный дом.

Могут различаться приточные вентиляции и по способу  нагнетания воздуха в помещение. Есть естественные варианты, а есть принудительные, когда забор воздуха производится при помощи вентиляторов. Различаются также типы вентиляции по типу управления. Это могут быть ручные модели или автоматические, которые управляются при помощи пульта или со специального приложения на телефоне.

Типы фильтров для вентиляции

Какие фильтры нужны для удержания всего вышеперечисленного? Выделяют три типа бытовых воздушных фильтров:

1. Фильтры класса G: G1, G2, G3 и G4. Они предназначены для крупных загрязнений. Большая часть средней и мелкодисперсной пыли пройдет мимо них. Поэтому приточный вентилятор с фильтром (единичным) такого класса подходит только для экологически чистых районов.

Чем больше цифра класса, тем выше эффективность удержания. Например, фильтр G1 задерживает в среднем 60% крупных частиц, а фильтр G4 – уже до 95%. Это справедливо для фильтров любого класса.

2. Фильтры класса F: F5, F6, F7, F8 и F9. Такие фильтры «ловят» более мелкие частицы: пыль (кроме мелкодисперсной), цветочную пыльцу, микроволокна, сажу и др.

3. Фильтры класса Н (E), они же фильтры HEPA (EPA): h20 (Е10), h21 (Е11), h22 (Е12), h23 и h24. Специализация таких фильтров – мельчайшие частицы. НЕРА фильтры справляются даже с РМ2.5, против которых бессильны фильтры классов ниже.

Существуют и более эффективные фильтры: фильтры класса U, которые используются для очистки воздуха в зонах, где нужна стерильная обстановка, например, на фармацевтическом производстве. Однако для бытовой приточной или вытяжной вентиляции с фильтрацией такая очистка избыточна.

Отдельно стоит выделить угольные фильтры и адсорбционно-каталитические фильтры (АК), содержащие специальную смесь сорбентов и катализаторов. Активные вещества в таких фильтрах «цепляют» молекулы газов и удерживают их в своих порах. Подобные фильтры – хорошая защита от запахов и вредных выбросов.

Устройство приточной системы с функцией нагрева

Технически конструкция приточной воздушной установки не является высокотехнологичным устройством. Правда, последние разработки в этой области, направленные на обеспечение воздушными приточными машинами специализированных областей народного хозяйства, шагнули далеко вперед.

Промышленные конструкции оснащаются в соответствии с последним словом техники:

• контроллерами управления;
• регуляторами оборотов электродвигателей;
• системами датчиков контроля и анализа;
• эффективными фильтрами и рекуператорами;
• модулями нагрева (охлаждения) воздуха;
• механизмами отсечки каналов.

Как результат, обработка наружного воздуха достигается действительно на высоком уровне, что способствует созданию благоприятной атмосферы внутри рабочих помещений.

Можно ли сделать нечто подобное для эксплуатации в частном доме?

Промышленная высокотехнологичная система притока и обработки наружного воздуха, оснащённая полноценной автоматикой, способная стабильно работать при поддержке периодического обслуживания

Пожалуй, для частного дома на одну семью такая обработка воздуха вполне допустима.

А вот для реализации в городской квартире – это уже задача трудноразрешимая. Обусловлена сложность задачи для городского жителя разными нюансами – как техническими, так и экономическими.

Конструктивные особенности «приточки» с подогревом

Для лучшего понимания сложности задачи рассмотрим классическую конструкцию приточной установки с функциями дополнительной обработки уличного воздуха.

В первую очередь, следует принять во внимание чисто монтажный фактор. Всё-таки система обработки воздуха – это довольно габаритная установка, под которую требуется выделение части площади помещения.

Выпускаются относительно малогабаритные фирменные приточно-вытяжные системы, рассчитанные на подпотолочный монтаж. Для случаев с частными домами такой подход можно рассмотреть

Конструкция «приточки» по умолчанию содержит:

• электродвигатель;
• крыльчатку;
• диффузор захвата воздуха;
• диффузор нагнетания воздуха;
• отсечные канальные клапаны;
• фильтры;
• систему воздушных каналов.

Для того чтобы обеспечивался стабильный подогрев воздушного потока, нагнетаемого крыльчаткой вентилятора, после нагнетательного диффузора устанавливается нагревательная система.

Типы нагревательных систем для вентиляции

Технологически совместно с приточной вентиляцией использовать водяную или электрическую нагревательную систему. Или же возможен вариант применения одновременно двух вариантов подогрева, что хотя и редко, но встречается при эксплуатации промышленных машин обработки приточного воздуха.

Реализация водяного варианта в бытовых условиях (в квартире) для обустройства вентиляции с подогревом воздуха своими руками – это крайне сложная задача, особенно если предполагается эксплуатировать приточную систему в зимних условиях.

Исполнение приточной установки, где в качестве обогревателя воздушного потока применяется водяной калорифер. Этот вариант, однако, крайне проблематично реализовать для городских условий, но возможно для частного дома на одну семью

Водяной подогрев требует надёжного контроля, обязательную защиту от «размораживания» водяного контура. Для достижения высокой эффективности нагрева, водяной контур необходимо выполнять многоходовой, многорядной конструкцией. Такое устройство нагрева обязательно должно быть съёмным. Рекомендуем ознакомиться с видами водяных нагревателей для приточки и их принципом работы.

Несколько меньшими сложностями обещает обернуться внедрение электрического подогревателя в конструкцию домашней приточной системы. Однако в этом случае неизбежно возрастет потребление электричества, а соответственно и ежемесячные суммы затрат.

Для обеспечения прогрева приточного воздуха электрическим способом потребуется установка мощных электрических нагревателей (ТЭН).

Пример квартирного проекта «приточки» с подогревом

Современный рынок технологического оборудования, в частности, различных по исполнению вентиляторов и электрических ТЭНов, теоретически позволяет реализовать проект домашней «тёплой приточки». Например, вполне можно рассмотреть конструкцию на основе канального вентилятора.

Таким выглядит исполнение канального осевого вентилятора – устройства, теоретически пригодного для изготовления домашней приточной установки с подогревом

Конструкция осевого вентилятора, к примеру, фирмы «Dospel», удачно подходит для квартирного проекта. Этот прибор малогабаритный, облегчённый, малошумящий. Техника отличается относительно малым потреблением энергии при достаточно высокой производительности. Поддерживает ступенчатую регулировку скорости, что также актуально для домашней «приточки» при изготовлении своими руками.

Однако дополнительно к осевому канальному вентилятору потребуется подобрать электрический нагреватель (ТЭН), – конструкцию, которая бы обеспечивала полноценно прогрев пропускаемой вентилятором воздушной массы.

То есть, необходимо рассчитать мощность ТЭНа, достаточную для максимальной производительности устройства «Dospel».

Для расчётов можно использовать такую формулу:

Qt = L * 0.36 * (Tv – Tn),

где: Qt – мощность ТЭНа; L – производительность канального вентилятора; Tv и Tn – температура воздуха внутри и снаружи.

Как делается приточная вентиляция воздуха с подогревом своими руками

Для тех, кто имеет желание сделать приточную вентиляцию в частном доме своими руками, можно сказать, что это не сложно. Главное – подойти к процессу очень тщательно и не торопиться. Если неправильно создать чертеж и произвести расчеты, устройство будет работать неверно, что скажется на воздухе внутри помещения и на температуре.

Схемы и чертежи

Прежде чем приступить к монтажу устройства, необходимо на бумаге полностью осуществить свой замысел. Чертеж должен быть со всеми размерами и направлениями, так будет удобней монтировать готовую систему и производить расчеты. На клапанах обязательно пометьте наличие решеток и заслонок. В схеме должны быть учтены следующие нюансы:

1. Движение воздуха должно идти от чистых помещений к загрязнённым, то есть от спальни к кухне и санузлу.
2. Клапан приточной вентиляции с подогревом должен располагаться во всех комнатах и помещениях, где нет вытяжки.
3. Каналы вытяжки должны быть везде одинакового размера, без расширений или сужений.

Расчеты

Для того чтобы устройство полностью выполняло свои функции, необходимо как можно точнее рассчитать его мощность. Для этого понадобятся все параметры помещения. В том числе количество этажей, площадь комнат,  планировка помещения, количество людей, которые одновременно могут там находиться, а также наличие техники в виде компьютеров или станков.

Монтаж

Для того чтобы смонтировать приточную вентиляцию, необходимо иметь следующие инструменты:

1. Перфоратор.
2. Гаечные ключи.
3. Кувалда.
4. Шуруповерт.
5. Молоток.
6. Трещоточный ключ.
7. Струбцина.

В первую очередь, необходимо приготовить место и выбрать размер отверстия. При помощи алмазного бура или перфоратора нужно просверлить отверстие с уклоном в сторону улицы. Затем в эту дыру вставляется труба. По диаметру она должна быть больше, чем диаметр вентилятора.

После этого устанавливается вентилятор, а все щели между трубой и стеной запениваются. Затем прокладываются каналы для проводки. В некоторых помещениях проводку удобно соединить со включателем, это даст возможность автоматически включаться системе вентиляции после того, как в помещении зажигается свет.

В финале устанавливаются все оставшиеся детали, в том числе шумопоглотители, датчики температуры и все фильтры

Важно постоянно сверяться со схемой, чтобы не допустить ошибок при монтаже. На концы системы крепятся решетки

В итоге всю систему необходимо проверить. Это сделать просто: нужно к решеткам поднести лист бумаги. Если он колышется хотя бы незначительно, значит, вентиляция работает.

Важно отметить, что в последнее время люди все больше загораживаются от постороннего шума. В итоге, вместе со звуками, мы прекращаем доступ свежего воздуха в помещение

Это провоцирует и аллергические реакции, и болезни верхних дыхательных путей.

Поэтому в любом помещении, будь то офис или квартира, должна стоять вентиляция. А чтобы при этом не замерзать, вентиляцию следует устанавливать с подогревом. Тогда будет и здоровью полезно, и тепло.

Как подогреть воздух с помощью рециркуляции?

Принцип работы устройства за счёт рециркуляции:

1. Воздушный поток поступает извне в воздуховод. Часть его с помощью специальной системы выводится обратно за пределы помещения, а остатки попадают в смесительный отсек (об особенности монтажа выходов вентиляции, выводящих воздушный поток наружу, читайте отдельно).
2. В отсеке происходит перемешивание свежего воздуха, обогащённого кислородом, с отработанным, то есть тем, который уже был в помещении. Перемешиваясь, воздушные массы прогреваются и направляются в калорифер или кондиционер, а затем в комнату.

Автоматизированный подогрев воздуха в приточной вентиляции

Варианты устройства круглых и прямоугольных вентшахт — система автоматизированы

• Работа оборудования контролируется с помощью пульта управления (ПУ). Пользователь предварительно задает режим регулирования потока приточного воздуха и температуры.
• С помощью таймера система вентиляции с подогревом самостоятельно включается и отключается.
• Оборудование, которое обеспечивает подогрев, может быть подключено к вытяжному вентилятору.
• Калориферы снабжают термостатом, который предупреждает возникновение пожара.
• В системе вентиляции для контроля за перепадами давления устанавливается манометр.
• На приточной вентиляционной трубе устанавливается отсечный клапан, он предназначен для блокирования поступления приточных ветровых масс.

Внимание! Автоматически управляемая приточная вентиляция в частном доме с подогревом дорогая в обслуживании. Установку и ТО производят только специализированные фирмы. Хотя она очень удобна в использовании.

Как установить приточный клапан – инструкция

Перед монтажом необходимо решить 2 вопроса: куда ставить вентиляционный клапан и каким образом просверлить в стене аккуратное отверстие. По месту размещения дадим следующие рекомендации:

1. Проветриватели с диаметром трубы 50–60 мм лучше располагать между радиатором отопления и подоконником. При условии, что хватает высоты зазора. Тогда холодный уличный воздух сразу смешается с восходящим конвективным потоком от батареи.
2. Устройство с воздуховодом более Ø100 мм ставим сбоку от оконного проема, делаем отступ 30 см (чтобы исключить промерзание). Второй вариант – между окном и потолком, минимальное расстояние от перекрытия – 15 см. В обоих случаях проветриватель находится в зоне конвекционного потока от радиатора.
3. Высота пассивного клапана над полом – 180…200 см.
4. При установке клапана-рекуператора соблюдайте отступ 0.5 м от всех конструкций – потолка, окна, ближайшего угла, как показано на чертеже.
5. Переточное устройство размещайте в удобном месте без ограничений.

Замечание. Если комната обогревается теплыми полами, то проветриватель пассивного типа можно отнести от окна на любое расстояние, минимальный отступ остается прежним – 30 см.

Сверление железобетонной стены лучше доверить профессионалам, вооруженным станком с алмазной коронкой нужного диаметра. Сделать отверстие в кирпиче можно самому, хотя придется повозиться. Длинным тонким буром выполняете множество сверлений по окружности, затем аккуратно выбиваете середину.

Два важных момента. Перед началом работ убедитесь, что на выбранном участке конструкции отсутствует электропроводка либо трубы отопления, проложенные скрытым способом. Второе: отверстие сверлится с наклоном 2–3° в сторону улицы для выхода конденсата.

Как правильно установить приточный клапан в стену:

1. Обрезаем воздушную трубу заподлицо с конструкцией или с небольшим выпуском – как прописано в монтажной инструкции производителя. Телескопический воздуховод «Вентс» не подрезается.
2. Вставляем трубу в отверстие, зазоры задуваем строительной пеной. Цементно-песчаный раствор применять нельзя.
3. Крепим снаружи решетку с москитной сеткой. Соблюдаем правильное положение элемента – козырек вверху, жалюзи направлены вниз.
4. Вставляем внутрь воздуховода теплоизоляционный элемент, при необходимости подрезаем по длине.
5. Разбираем оголовок клапана, прикрепляем корпус к трубе и внутренней поверхности стены дюбелями. Ставим фильтр, заслонки и крышку приточными щелями кверху.

   Схема сборки внутренней части комнатного проветривателя

Технология монтажа клапана-рекуператора идентична. Сначала в стену заделывается воздуховод, крепится наружная решетка, потом изнутри ставятся элементы агрегата – теплообменник из керамики, вентилятор и остальные элементы. Отличия: теплоизоляция монтируется снаружи трубы, к вентилятору подводится кабель электропитания.

Справка. Существуют модели проветривателей с вентилятором, работающим от собственной солнечной батареи. Пример – клапан «Вентс» ПСС-102, изображенный на фото.

Модель клапана с вентилятором, питающимся от солнечной батареи

Интеграция нагревателя в вентиляционную систему

Качественно установить необходимый подогрев в приточку можно на этапе монтажа всей вентиляционной системы, так как разбор уже готового комплекса для интеграции отдельного узла является достаточно трудоемким процессом. А для установки водяного калорифера эта процедура практически невозможна, так как этот блок необходимо связать с отопительной системой квартиры.

Для монтажа электрокалорифера в уже готовую наборную и функционирующую вентиляционную систему необходимо выполнить разборку последней вплоть до блока с вентилятором включительно.

На рисунке представлено схематическое устройство приемлемой для квартиры приточной вентиляционной системы с подогревом уличного воздуха с помощью электрического нагревателя

Нагреватель устанавливается перед вентилятором сразу после фильтров.

Подобное месторасположение связано с тем, что в зимний период смазка подшипников в радиальных вентиляторах склонна с загустению, что может спровоцировать заклинивание деталей и перегрев обмотки. Нагревательный элемент нивелирует воздействие холода и предотвратит поломку столь важного узла.

Выводы и полезное видео по теме

В видео ниже предоставлены рекомендации по выбору приточной вентиляции с подогревом и рассмотрены ключевые различия между наборной вентиляционной системой и моноблоком:

Автор следующего видео рассматривает преимущества и недостатки приточной вентиляционной системы и популярного среди владельцев квартир бризера:

Воздухообмен и вывод углекислого газа из помещения являются основой здорового микроклимата в квартире. Осуществить максимально полноценную циркуляцию воздуха можно с помощью приточной вентиляционной системы. Эффективный подогрев воздуха, поступающего из приточной вентиляции, практически незаменим в условиях нашего климата

Источники

• https://AeroClima.ru/ventilyaciya/s-obogrevom/
• https://sovet-ingenera.com/vent/montazh/podogrev-pritochnoy-ventilyatsii-v-kvartire.html
• https://tion.ru/ventilyaciya/s-podogrevom-vozduha/
• https://TopVentilyaciya.ru/ventilyaciya/pritochnaya-ventilyatsiya-s-podogrevom.html
• https://tion.ru/ventilyaciya/ventilyatsiya-s-filtraciey/
• https://sovet-ingenera.com/tech/klimat/pritochnaya-ventilyatsiya-s-podogrevom-svoimi-rukami.html
• https://stroycollege12.ru/pritocnaa-ventilacia-s-podogrevom/
• https://okcomfort.com/elektrika/ventilyacia/s-podogrevom-vozduha-svoimi-rukami. html
• https://dom-naveka.ru/remont-v-kvartire/ventilyaciya-s-podogrevom.html
• https://otivent.com/pritochnyj-klapan-v-stenu

[свернуть]

Вентиляция всего дома | Министерство энергетики


Энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении. Существует четыре основных механических системы вентиляции всего дома: вытяжная, приточная, приточно-вытяжная и с рекуперацией энергии.

Сравнение систем вентиляции всего дома

Системы вытяжной вентиляции

Системы вытяжной вентиляции работают путем сброса давления в вашем доме. Система выпускает воздух из дома, в то время как добавочный воздух проникает через неплотности в оболочке здания и через преднамеренные пассивные вентиляционные отверстия.

Системы вытяжной вентиляции наиболее подходят для холодного климата. В климате с теплым влажным летом разгерметизация может привести к попаданию влажного воздуха в полости стен здания, где он может конденсироваться и вызывать повреждения от влаги.

Системы вытяжной вентиляции относительно просты и недороги в установке. Как правило, система вытяжной вентиляции состоит из одного вентилятора, подключенного к центральной точке вытяжки в доме. Лучшей конструкцией является подключение вентилятора к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязняющие вещества, например ванных комнат. Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других помещениях, чтобы подавать свежий воздух, а не полагаться на утечки в оболочке здания. Однако для правильной работы пассивных вентиляционных отверстий могут потребоваться большие перепады давления, чем те, которые создает вентилятор.

Проблема с вытяжными вентиляционными системами заключается в том, что вместе со свежим воздухом они могут всасывать загрязняющие вещества, в том числе:

• Радон и плесень из подполья
• Пыль с чердака
• Дым из пристроенного гаража
• Дымовые газы из камина или водонагревателя и печи, работающей на ископаемом топливе.

Эти загрязняющие вещества вызывают особую озабоченность, когда вентиляторы для ванных комнат, вытяжные вентиляторы и сушилки для белья (которые также разгерметизируют дом во время их работы) работают, когда также работает система вытяжной вентиляции.

Вытяжные вентиляционные системы также могут способствовать более высоким затратам на отопление и охлаждение по сравнению с вентиляционными системами с рекуперацией энергии , поскольку вытяжные системы не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в дом.

Системы приточной вентиляции

В системах приточной вентиляции используется вентилятор для создания давления в вашем доме, который нагнетает наружный воздух в здание, в то время как воздух выходит из здания через отверстия в кожухе, ванне и воздуховодах вытяжных вентиляторов, а также специальные вентиляционные отверстия (при наличии). существует).

Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке. Типичная система приточной вентиляции состоит из вентилятора и системы воздуховодов, которые подают свежий воздух обычно в одну, а лучше в несколько комнат, которые обитатели занимают больше всего (например, в спальню, гостиную). Эта система может включать в себя регулируемые оконные или настенные форточки в других комнатах.

Приточные вентиляционные системы позволяют лучше контролировать воздух, поступающий в помещение, чем вытяжные вентиляционные системы. Создавая давление в доме, приточные вентиляционные системы минимизируют внешние загрязнители в жилых помещениях и предотвращают обратную тягу дымовых газов от каминов и приборов. Приточная вентиляция также позволяет фильтровать наружный воздух, поступающий в дом, для удаления пыльцы и пыли или осушать его для контроля влажности

Системы приточной вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате. Зимой система приточной вентиляции приводит к утечке теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если воздух в помещении достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к образованию плесени, грибка и гниения.

Подобно системам вытяжной вентиляции, системы приточной вентиляции не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в помещение. Таким образом, они могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии. Поскольку воздух поступает в птичник в отдельных местах, может потребоваться смешивание наружного воздуха с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой. Еще одним вариантом является встроенный канальный нагреватель, но он увеличивает эксплуатационные расходы.

Системы сбалансированной вентиляции

Системы сбалансированной вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в вашем доме. Скорее, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.

Приточно-вытяжная система вентиляции обычно имеет два вентилятора и две системы воздуховодов. Вентиляционные отверстия для подачи и вытяжки свежего воздуха могут быть установлены в каждой комнате, но типичная приточно-вытяжная система вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где жильцы проводят больше всего времени. Он также вытягивает воздух из помещений, где чаще всего образуются влага и загрязняющие вещества (кухни, ванные комнаты и, возможно, прачечная).

В некоторых конструкциях используется одноточечный выхлоп. Поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед их подачей в дом.

Приточно-вытяжные системы вентиляции подходят для любого климата. Однако, поскольку для них требуются две системы воздуховодов и вентиляторов, системы сбалансированной вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.

Как и приточные, и вытяжные системы, приточно-вытяжные системы не охлаждают и не удаляют влагу из приточного воздуха до того, как он попадет в помещение. Следовательно, они могут способствовать более высоким затратам на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии. Кроме того, как и в системах приточной вентиляции, может потребоваться смешивание наружного воздуха с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой.

Вентиляционные системы с рекуперацией энергии


Вентиляционные системы с рекуперацией энергии

обеспечивают управляемую вентиляцию дома с минимальными потерями энергии. Они снижают затраты на нагрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) наружному приточному воздуху. Летом внутренний воздух охлаждает более теплый приточный воздух, что снижает затраты на охлаждение.

Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией тепла (HRV) и вентиляторы с рекуперацией энергии (или рекуперации энтальпии) (ERV). Оба типа включают теплообменник, один или несколько вентиляторов для прокачки воздуха через машину и элементы управления. Есть несколько небольших настенных или оконных моделей, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами.

Основное различие между вентилятором с рекуперацией тепла и вентилятором с рекуперацией энергии заключается в том, как работает теплообменник. В случае проветривателя с рекуперацией теплообменник вместе с тепловой энергией переносит определенное количество водяного пара, в то время как проветриватель с рекуперацией тепла передает только тепло.

Поскольку вентилятор с рекуперацией энергии передает часть влаги из вытяжного воздуха обычно менее влажному поступающему зимнему воздуху, влажность воздуха в помещении остается более постоянной. Это также сохраняет тепло теплообменника, сводя к минимуму проблемы с замерзанием.

Летом вентилятор с рекуперацией энергии может помочь контролировать влажность в доме, перенося часть водяного пара из поступающего воздуха в теоретически более сухой воздух, выходящий из дома. Если вы используете кондиционер, вентилятор с рекуперацией энергии обычно обеспечивает лучший контроль влажности, чем система с рекуперацией тепла. Однако есть некоторые разногласия по поводу использования систем вентиляции вообще во влажную, но не слишком жаркую летнюю погоду. Некоторые эксперты считают, что лучше выключать систему в очень влажную погоду, чтобы поддерживать низкий уровень влажности в помещении. Вы также можете настроить систему так, чтобы она работала только при работающей системе кондиционирования воздуха, или использовать змеевики предварительного охлаждения.

Большинство вентиляционных систем с рекуперацией энергии могут рекуперировать от 70% до 80% энергии выходящего воздуха и передавать эту энергию поступающему воздуху. Однако они наиболее рентабельны в климатических условиях с суровыми зимами или летом, а также при высоких затратах на топливо. В мягком климате стоимость дополнительной электроэнергии, потребляемой системными вентиляторами, может превышать экономию энергии за счет отсутствия необходимости кондиционирования приточного воздуха.

Установка систем вентиляции с рекуперацией энергии обычно стоит дороже, чем установка других систем вентиляции. В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на установке, многие системы используют существующие воздуховоды. Сложные системы не только дороже в установке, но и, как правило, более сложны в обслуживании и часто потребляют больше электроэнергии. Для большинства домов попытка восстановить всю энергию вытяжного воздуха, вероятно, не будет стоить дополнительных затрат. Также такие виды вентиляционных систем до сих пор не очень распространены. Только некоторые подрядчики HVAC обладают достаточными техническими знаниями и опытом для их установки.

В общем, вы хотите иметь приточный и обратный воздуховод для каждой спальни и для каждой общей жилой зоны. Участки воздуховодов должны быть максимально короткими и прямыми. Воздуховод правильного размера необходим для минимизации перепадов давления в системе и, таким образом, для повышения производительности. Изолируйте воздуховоды, расположенные в неотапливаемых помещениях, и заделайте все стыки клейкой мастикой (ни в коем случае не обычной клейкой лентой).

Кроме того, системы вентиляции с рекуперацией энергии, работающие в холодном климате, должны иметь устройства, предотвращающие замерзание и образование инея. Очень холодный приточный воздух может вызвать образование инея в теплообменнике, что может привести к его повреждению. Накопление инея также снижает эффективность вентиляции.

Вентиляционные системы с рекуперацией энергии требуют большего обслуживания, чем другие вентиляционные системы. Их необходимо регулярно очищать, чтобы предотвратить ухудшение скорости вентиляции и рекуперации тепла, а также предотвратить появление плесени и бактерий на поверхностях теплообменника.

Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

По HVI

Исторически здания вентилировались с использованием естественных средств, таких как открытие окна или двери, чтобы впустить свежий воздух в помещение. Однако с появлением более совершенных методологий герметизации воздуха этого метода недостаточно. Войдите в механическую вентиляцию, которая предлагает несколько вариантов удаления спертого воздуха из помещения наружу и свежего наружного воздуха внутрь. Различные типы включают вытяжку, подачу, балансировку и рекуперацию энергии.

В этом кратком информационном документе мы рассмотрим каждый вариант искусственной вентиляции легких и обсудим, как они работают, их преимущества и любые существующие проблемы. Мы перейдем к тому, «как и что» с вентиляцией, но давайте начнем с «почему». Зачем вообще нужна вентиляция? Ответ заключается в поддержании здоровья и благополучия людей, находящихся в помещении, путем улучшения качества воздуха, которым они дышат.

Повышенная герметичность и низкий уровень качества воздуха в помещении

По мере того, как здания становятся более герметичными для экономии энергии, непредвиденным последствием является накопление загрязняющих веществ, образующихся внутри, что приводит к ухудшению качества воздуха в помещении (IAQ). Недостаточное качество воздуха в помещении является серьезной проблемой во всех зданиях, поскольку оно негативно влияет на здоровье, когнитивные функции, производительность и самочувствие находящихся в помещении людей.

Воздух в жилых помещениях может быть весьма вредным для здоровья. Фактически, Агентство по охране окружающей среды США (EPA) утверждает, что:

• В среднем человек получает 72% химического воздействия дома.[1]
• Уровни загрязняющих веществ внутри помещений могут быть в два-пять раз, а иногда и более чем в 100 раз выше, чем уровни на открытом воздухе.[2]
• Большое количество загрязнителей воздуха внутри помещений вызывает особую озабоченность, поскольку большинство людей проводят около 90% своего времени в помещении.[3]
• Загрязнение воздуха внутри помещений входит в пятерку основных экологических рисков для здоровья населения.[4]

Недостаточное качество воздуха в помещении имеет много побочных эффектов. Они включают краткосрочные проблемы со здоровьем, такие как аллергии, головные боли и астма, а также долгосрочные, такие как рак, заболевания печени и почек. Гарвард и лаборатория Беркли также определили, что недостаточное качество воздуха в помещении может вызвать когнитивные нарушения. В одном из своих исследований они обнаружили, что углекислый газ (CO ₂ ) может негативно влиять на мышление на уровне, который большинство американцев обычно подвергают воздействию в помещении.[5]

Механическая вентиляция — решение

Лучший способ улучшить качество воздуха в помещении — увеличить и сбалансировать вентиляцию. До тех пор, пока поступает достаточно контролируемого свежего наружного воздуха и выбрасывается застоявшийся воздух из помещения, будет достигнута высококачественная внутренняя среда. Американская ассоциация легких поддерживает это мнение и заявляет, что надлежащая вентиляция необходима для поддержания свежести и здоровья воздуха в домах. [6]

Вентиляция настолько важна для обеспечения приемлемого качества воздуха в помещении, что Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) разработало стандарт 62.2, который устанавливает требования к вентиляции для удаления загрязняющих веществ из воздуха в помещении. ASHRAE устанавливает скорость вентиляции на уровне 7,5 кубических футов в минуту на человека, плюс 3 кубических футов в минуту на 100 квадратных футов [7], а стандарт 62.2 был принят местными нормами США, а также повлиял на них 9.0003

Типы механической вентиляции: вытяжная, приточная, сбалансированная и с рекуперацией энергии

Как утверждает Министерство энергетики США (DOE), энергоэффективные дома — как новые, так и существующие — требуют механической вентиляции для поддержания качества воздуха в помещении. Следовательно, на выбор предлагаются четыре механические системы вентиляции всего дома: вытяжная, приточная, приточно-вытяжная и с рекуперацией энергии[8]. Отметим, что системы непрерывной вентиляции «для всего дома» были разработаны в XIX в.80-х годов, чтобы удовлетворить потребности хорошо изолированных домов того времени в отношении качества воздуха в помещении.[9]

Давайте теперь рассмотрим каждый тип механической вентиляции, которые также описаны в информационном бюллетене по вентиляции всего дома, составленном Министерством энергетики. Вот четыре варианта:

Вытяжная вентиляция

Обзор системы и преимущества:

Рисунок 1: Система вытяжной вентиляции (DOE)

• Системы вытяжной вентиляции работают путем сброса давления в конструкции. Система выпускает воздух из дома, что вызывает изменение давления, которое втягивает подпитку снаружи через неплотности в корпусе здания и преднамеренные пассивные вентиляционные отверстия. Вытяжная вентиляция наиболее подходит для более холодного климата, так как в более теплом климате разгерметизация может привести к попаданию влажного воздуха в полости стен, где он может конденсироваться и вызвать повреждение влаги. [10]
• Системы вытяжной вентиляции относительно просты и недороги в установке. Как правило, система вытяжной вентиляции состоит из одного вентилятора, подключенного к центральной точке вытяжки в доме. Лучшей конструкцией является подключение вентилятора к воздуховодам из нескольких комнат, предпочтительно комнат, где образуются загрязняющие вещества, например, ванных комнат и кухонь.[11]
• Регулируемые пассивные вентиляционные отверстия через окна или стены могут быть установлены в других помещениях для подачи свежего воздуха, а не для утечек в ограждающих конструкциях. Однако для правильной работы пассивных вентиляционных отверстий могут потребоваться большие перепады давления, чем те, которые создает вентилятор.[12]

Проблемы:

• Одна из проблем с вытяжными вентиляционными системами заключается в том, что вместе со свежим воздухом они могут всасывать загрязняющие вещества. К ним могут относиться: радон и плесень из подвала, пыль с чердака, пары из пристроенного гаража и дымовые газы из камина, водонагревателя или печи, работающей на ископаемом топливе. Эти загрязняющие вещества вызывают особую озабоченность, когда вентиляторы для ванных комнат, вытяжные вентиляторы и сушилки для белья (которые также разгерметизируют дом во время их работы) работают, когда также работает система вытяжной вентиляции.[13]
• Вытяжные вентиляционные системы также могут способствовать более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии, поскольку вытяжные системы не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в дом.[14]

Приточная вентиляция

Обзор системы и преимущества:

Рисунок 2: Система приточной вентиляции (DOE)

• В системах приточной вентиляции используется вентилятор для создания давления в конструкции, нагнетая наружный воздух в здание, в то время как воздух выходит из здания через отверстия в корпусе, каналы вентиляторов ванны и плиты, а также специальные вентиляционные отверстия. (если таковые существуют).[15]
• Как и системы вытяжной вентиляции, системы приточной вентиляции относительно просты и недороги в установке. Типичная система приточной вентиляции состоит из вентилятора и системы воздуховодов, которая подает свежий воздух обычно в одну, но предпочтительно в несколько комнат, в которых жильцы живут больше всего, например, в спальнях и гостиной. Эта система может включать в себя регулируемые оконные или настенные вентиляционные отверстия в других комнатах.[16]
• Системы приточной вентиляции позволяют лучше контролировать воздух, поступающий в дом, по сравнению с системами вытяжной вентиляции. Создавая давление в доме, системы приточной вентиляции минимизируют внешние загрязняющие вещества в жилых помещениях и предотвращают обратную тягу дымовых газов от каминов и приборов. Приточная вентиляция также позволяет фильтровать наружный воздух, поступающий в дом, для удаления пыльцы и пыли или осушать его для контроля влажности.[17]
• Системы приточной вентиляции лучше всего работают в жарком или смешанном климате. Поскольку они создают давление в доме, эти системы могут вызвать проблемы с влажностью в холодном климате. Зимой система приточной вентиляции приводит к утечке теплого внутреннего воздуха через случайные отверстия в наружной стене и потолке. Если воздух в помещении достаточно влажный, влага может конденсироваться на чердаке или в холодных внешних частях наружной стены, что приводит к плесени, грибку и гниению.[18]

Проблемы:

• Как и системы вытяжной вентиляции, системы приточной вентиляции не охлаждают и не удаляют влагу из подпиточного воздуха до того, как он попадет в помещение. Таким образом, они могут привести к более высоким затратам на отопление и охлаждение по сравнению с системами вентиляции с рекуперацией энергии.[19]
• Поскольку воздух поступает в птичник в отдельных местах, может потребоваться смешивание наружного воздуха с воздухом в помещении перед доставкой, чтобы избежать сквозняков холодного воздуха зимой. Еще одним вариантом является встроенный канальный нагреватель, но он увеличивает эксплуатационные расходы. [20]

Приточно-вытяжная вентиляция

Обзор системы и преимущества:

Рисунок 3: Система сбалансированной вентиляции (DOE)

• Системы сбалансированной вентиляции, если они правильно спроектированы и установлены, не создают и не сбрасывают давление в конструкции. Скорее, они вводят и выбрасывают примерно равные количества свежего наружного воздуха и загрязненного внутреннего воздуха.[21]
• Система приточно-вытяжной вентиляции обычно имеет два вентилятора и две системы воздуховодов. Вентиляционные отверстия для подачи и вытяжки свежего воздуха могут быть установлены в каждой комнате, но типичная приточно-вытяжная система вентиляции предназначена для подачи свежего воздуха в спальни и гостиные, где жильцы проводят больше всего времени. Он также вытягивает воздух из помещений, где чаще всего образуются влага и загрязняющие вещества, таких как кухня, ванные комнаты и прачечная.[22]
• В некоторых конструкциях используется одноточечная вытяжка, и, поскольку они напрямую подают наружный воздух, сбалансированные системы позволяют использовать фильтры для удаления пыли и пыльцы из наружного воздуха перед его подачей в дом. Сбалансированные системы вентиляции также подходят для всех климатических условий.[23]

Проблемы:

• Как и приточные, и вытяжные системы, приточно-вытяжные системы не охлаждают и не удаляют влагу из приточного воздуха до того, как он попадет в помещение. Следовательно, они могут способствовать более высоким затратам на отопление и охлаждение, в отличие от систем вентиляции с рекуперацией энергии. Как и в системах приточной вентиляции, наружный воздух перед подачей может потребоваться смешать с воздухом в помещении, чтобы избежать сквозняков холодного воздуха зимой.[24]
• Поскольку для них требуются две системы воздуховодов и вентиляторов, системы сбалансированной вентиляции обычно дороже в установке и эксплуатации, чем приточные или вытяжные системы.[25]

Вентиляция с рекуперацией энергии

Обзор системы и преимущества:

• Вентиляционные системы с рекуперацией энергии обеспечивают управляемую вентиляцию дома с минимальными потерями энергии. Они снижают затраты на нагрев вентилируемого воздуха зимой за счет передачи тепла от теплого внутреннего вытяжного воздуха свежему (но холодному) наружному приточному воздуху. Летом внутренний воздух охлаждает более теплый приточный воздух, чтобы снизить затраты на охлаждение.[26]
• Существует два типа систем рекуперации энергии: вентиляторы с рекуперацией энергии (ERV) и вентиляторы с рекуперацией тепла (HRV). Оба типа включают теплообменник, один или несколько вентиляторов для прокачки воздуха через машину и элементы управления. Есть несколько небольших настенных или оконных моделей, но большинство из них представляют собой центральные системы вентиляции всего дома с собственной системой воздуховодов или общими воздуховодами.

Рисунок 4: Вентиляционный воздушный поток ERV летом (CMHC)

Рисунок 5: Вентиляционный воздушный поток ERV зимой (CMHC)

Рисунок 6: Статическая пластина, ERV с энтальпийным сердечником (фото из архива)

• Основное различие между ERV и HRV заключается в том, как работает теплообменник. В случае ERV теплообменник передает определенное количество водяного пара (скрытого) вместе с тепловой энергией (ощутимой), в то время как HRV передает только тепло.[28]
• Поскольку ERV переносит часть влаги из вытяжного воздуха в обычно менее влажный поступающий зимний воздух, влажность воздуха в помещении остается более постоянной. Это также сохраняет тепло теплообменника, сводя к минимуму проблемы с замерзанием.[29]]
• Летом ERV может помочь контролировать влажность в доме, перенося часть водяного пара из поступающего воздуха в теоретически более сухой воздух, выходящий из дома. Если вы используете кондиционер, ERV обычно обеспечивает лучший контроль влажности, чем HRV.[30]
• Большинство вентиляционных систем с рекуперацией энергии могут рекуперировать около 70-80% энергии в вытяжном воздушном потоке и передавать эту энергию поступающему воздуху для целей кондиционирования.[31]

Рисунок 7: Вентиляционная система с рекуперацией энергии для всего дома (Market Reports World)

Проблемы:

• Установка некоторых систем вентиляции с рекуперацией энергии может стоить дороже, чем установка других систем вентиляции. В общем, простота является ключом к рентабельной установке. Чтобы сэкономить на установке, многие системы используют существующие воздуховоды. Сложные системы не только дороже в установке, но и, как правило, требуют больше обслуживания и часто потребляют больше электроэнергии.[32]

Вкратце

Недостаточное качество воздуха в помещении угрожает здоровью людей, находящихся в домах и зданиях любого типа, и эта проблема усугубляется с ростом герметичности конструкций. Это плохие новости. Хорошей новостью является то, что у нас есть решение, механическая вентиляция, и существуют четыре разных типа: вытяжная, приточная, сбалансированная и с рекуперацией энергии. Внедрение одной из этих систем приведет к улучшению качества воздуха в помещении и улучшению самочувствия пассажиров.

Для получения дополнительной информации о неблагоприятных последствиях низкого качества воздуха в помещении и преимуществах механической вентиляции посетите Институт домашней вентиляции на сайте www. hvi.org.

[1] «Качество воздуха в помещении», сертификация GREENGUARD UL Environment, http://greenguard.org/en/consumers/consumers_iaq.aspx.

[2] «Почему качество воздуха в помещении важно для школ», EPA, https://www.epa.gov/iaq-schools/why-indoor-air-quality-important-schools.

[3] «Почему Качество воздуха в помещении важно для школ, EPA, https://www.epa.gov/iaq-schools/why-indoor-air-quality-important-schools.

[4] «Почему качество воздуха в помещении важно для школ», EPA, https://www.epa.gov/iaq-schools/why-indoor-air-quality-important-schools.

[5] Joe Romm , «Эксклюзивно: повышенный уровень CO2 напрямую влияет на человеческое познание, как показывает новое исследование Гарварда», Climate Progress, 26 октября 2015 г., brain/.

[6] «Вентиляция: как дышат здания», Американская ассоциация легких, http://www.lung.org/our-initiatives/healthy-air/indoor/at-home/ventilation-buildings-breathe. HTML

[7] «Стандарт IAQ исключает предположение о проникновении, требуется сигнализация CO», Новости ACHR, 9 мая 2013 г. , https://www.achrnews.com/articles/123182-may-9-2013-iaq-standard-removes -проникновение-предположение-требует-совместной-тревоги.

[8] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[10] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[11] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[12] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[13] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[14] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[15] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[16] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[17] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www. energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[18] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[19] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[20] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[21] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[22] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www. energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[23] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[24] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[25] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[26] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.energy.gov/energysaver/weatherize/ventilation/whole-house-ventilation.

[27] «Вентиляция всего дома», Министерство энергетики США (DOE), Управление по энергоэффективности и возобновляемым источникам энергии, https://www.
