Устройство пластиковых окон — характеристики окон ПВХ. Из чего состоят пластиковые окна

Пластиковое окно технологически сложный продукт и при его выборе потребителю приходится оперировать узкоспециализированными техническими терминами. Даже сами пластиковые окна покупатели, как только не называют: металлопластиковые окна, евроокна, окна ПВХ, пластиковые стеклопакеты, или даже просто — стеклопакеты.

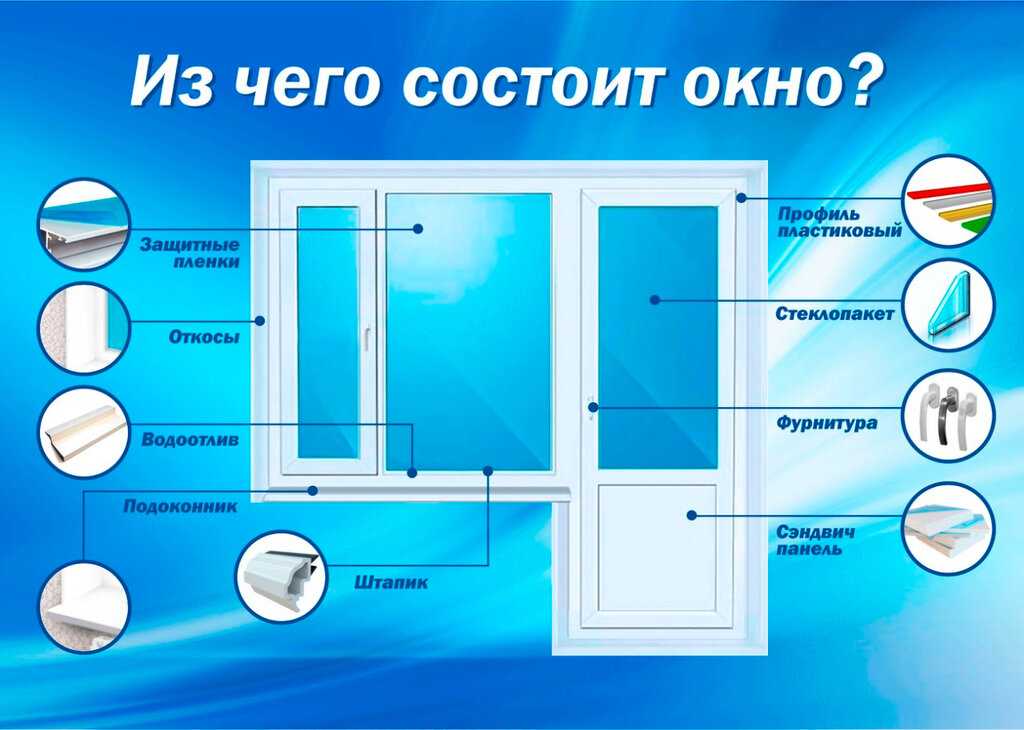

Внесем ясность и дадим определения основным терминам. Ниже вы также можете посмотреть схематичное строение пластикового окна.

Заказать пластиковые окна

Пластиковое окно — сложная конструкция для заполнения оконного проема в здании, состоящая из 3-х основных конструктивных элементов: пластикового профиля, стеклопакета, и комплекта фурнитуры. Пластиковые окна в нашей компании вы можете выбрать в каталоге.

Пластиковые окна: словарь терминов и определений

1. Пластиковый профиль, фактически, – это рама и створки окна. Технологически это элемент конструкции окна, полученный химическим методом — экструзией: происходит продавливание расплава полимерного сырья через формующее отверстие. Обычно профиль производится белого, коричневого и бежевого цветов.
2. Стеклопакет – единая конструкция, состоящая из двух или более стёкол, разделённых между собой воздушными камерами, и герметично соединённых по контуру. Воздушные камеры заполняется разряженным воздухом или инертным газом. Стеклопакет в среднем заполняет 90% площади оконного проёма. При выборе модели для остекления квартиры мы рекомендуем энергосберегающие стеклопакеты, например Теплопакеты STiS.
3. Фурнитура – это сложный механизм, обеспечивающих открывание и закрывание окна в различных режимах. Она включает петли, кронштейны, тяги и другие элементы. Проще всего её увидеть со стороны окна, где расположена ручка. Ручка управляет всем механизмом, поэтому её часто ассоциируют со всей фурнитурой.
4. Штапик – пластиковая планка, удерживающая стеклопакет или иное заполнение в раме.
5. Сэндвич-панель – пластиковый непрозрачный элемент: его применяют для установки вместо стеклопакета. В основном используется в дверных и глухих оконных конструкциях.
6. Армирование – металлический профиль, встроенный внутрь пластикового профиля. Предназначен для повышения механической прочности конструкции. Различают несколько видов армирования (г-образное, п-образное, замкнутое).
7. Подставочный профиль — элемент окна, который применяется при установке, при эксплуатации окна не виден. Он расположен между рамой окна и стеной в нижней части проёма. Фактически окно «стоит» на нём и он предназначен для крепления подоконника и отлива.
8. Импост – вертикально расположенная пластиковая стойка, разделяющая окно на несколько частей. Обеспечивает возможность создать несколько световых проёмов в одном окне.
9. Штульп – пластиковый профиль, накладываемый на створку. Используется для закрывания створок окна без импоста. Одна створка получается зависимой от другой и не имеет оконной ручки. Световой проём в этом случае получается свободным (без вертикального разделения).
10. Резиновые уплотнители — располагаются по периметру примыкающих элементов окна и предназначены для герметизации и исключения продувания.

Аксессуары для окон ПВХ

1. Откосы – это внутренняя часть стены, примыкающая к окну. Отделка откосов обычно производится штукатуркой, а для пластиковых, как правило – пластиковыми панелями. В этом случае откосами называют элементы внутренней отделки стены, примыкающие к раме окна пвх. Представлены решением Уют.
2. Отливы – «внешний подоконник». Монтируется с внешней стороны окна и предназначен для защиты фасадной части окна здания в целом от дождя и влаги.
3. Подоконник – понятно без объяснений. При монтаже пластикового окна устанавливаются специальные пластиковые подоконники.
4. Раскладка – элемент декоративного оформления окна. Она вклеена внутрь стеклопакета и образует фальш-переплёт, визуально разделяя окно на несколько частей. Раскладка бывает разной толщины и цвета.
5. Ламинация – декоративная окраска профиля в любой цвет из каталога. Производится плёнками, устойчивыми к механическим и климатическим воздействиям.
6. Москитная сетка – металлическая сеть, натянутая на каркас. Устанавливается в крепёжные пазы окна и предназначена для защиты от насекомых.

Сделать пвх окно элементом дизайна интерьера можно благодаря различным вариантам стилизации и декорирования окна: цветные стекла и витражи, нестандартные формы и цвета.

Рассчитаем стоимость остекления за 5 минут

Перезвоним и проконсультируем по всем вопросам

Ваша заявка принята

Заполните все поля

Отправляя заявку вы даете согласие на обработку ваших персональных данных в соответствии с политикой конфиденциальности

Конструкция пластиковых окон. Что входит в конструкцию ПВХ окна

Чтобы иметь четкое представление о том, что входит в конструкцию пластикового окна, необходимо рассмотреть каждую его составляющую в отдельности. Как известно, без четкой и бесперебойной работы всех элементов эксплуатация ПВХ окна была бы некомфортной, либо вообще невозможной.

Перечислим детали и узлы конструкции пластикового окна.

• Рама;
• Створка;
• Стеклопакет;
• Фурнитура;
• Резиновые уплотнители;
• Штапик;
• Импост;
• Штульп.

Из статьи Вы узнаете:

• Рама.
• Створка.
• Фурнитура.
• Стеклопакет.
• Штапик.
• Резиновые уплотнители.
• Импост.
• Штульп.

Рама.

В состав рамы входит пластиковый профиль, укрепленный изнутри стальным армированным профилем. Первый в местах стыкования подвергается сварке, тогда как второй, армирующий, не доходит до зоны стыковки.

Сварка пластиковых профилей настолько крепка, что в заводских условиях при испытаниях на изгиб сварного шва он, после совершения данной операции, остается невредимым, в то время как испытуемая ПВХ конструкция начинает трескаться в наиболее слабом месте. Соединение между собой пластикового и стального армированного профиля внутри конструкции происходит с использованием саморезов.
Задача рамы заключается в том, чтобы обеспечить максимальную жесткость установленного блока, учитывая весовые нагрузки, воздействующие на него ото всех элементов пластикового окна.

Створка.

В створке, так же как и в раме, помимо пластикового, находится и армированный профиль. Необходимость створки в составе конструкции из поливинилхлорида (ПВХ) обусловлена способностью окна работать на открытие/закрытие.

Фурнитура.

О том, что такое фурнитура окна и что в нее входит можно почитать в предыдущей статье. Если же говорить кратко, то под понятием «фурнитура» подразумеваются все подвижные и неподвижные металлические составляющие оконного блока. Наличие в устройстве пластикового окна фурнитуры, помимо прочего, диктуется необходимостью устанавливать створку конструкции в трех положениях: поворотном, откидном и поворотно-откидном.

Стеклопакет.

Сегодня ни одно современное окно, будь оно пластиковое или деревянное, не может обойтись без наличия в нем стеклопакета. В этой статье вы можете прочитать подробно «Что такое стеклопакет». Говоря сжато – это светопропускающий элемент окна (прозрачная его часть). Стеклопакет включает в себя два и более стекла, которые формируют так называемые камеры. Два стекла образуют одну камеру. В свою очередь, число камер на заказываемом изделии, в зависимости от пожеланий клиента, может варьироваться от 1 до 3.

Для придания стеклопакету оптимальных параметров по теплопроводности и шумоизоляции, во внутреннюю полость камеры закачивается специальный газ. Данная светопропускающая конструкция имеет различия как по ширине и толщине установленного стекла, так и по заложенным в нее свойствам (энергосберегающим, противовзломным и т.д.). Наиболее полно информация о них раскрывается в статьях «Виды стеклопакетов» и «Характеристики стеклопакетов».

Штапик.

Предназначение штапика – закрепление стекол в раме окна. Изготавливается он из пластика и отличается шириной.

Резиновые уплотнители.

Уплотнители из резины служат для придания герметичности всей конструкции. При надлежащей укладке обеспечивают защиту от попадания внутрь воды и ветра. В случае некачественной их фиксации, могут быть одной из причин того, почему дует из окна. Их месторасположение – места соединения штапика со стеклом, рамы и створки.

Импост.

Импост – это трех или пятикамерный пластиковый профиль (располагается вертикально, делит, в зависимости от количества створок, конструкцию окна на две и более части). Внутри него в виде прямоугольной трубы располагается стальной оцинкованный армирующий профиль. В конструкции служит в качестве связующего элемента.

Штульп.

Пластиковый профиль наподобие импоста, однако, в отличие от последнего, крепится не к раме, а к створке, из-за чего он внешне невидим. Позволяет при открытии сразу двух створок держать оконный проем свободным, без каких-либо вертикальных разделителей.

В статье были рассмотрены основные элементы конструкции пластикового окна. Рекомендуем в продолжение этой темы ознакомиться со статьями «Что должны включать в себя качественные ПВХ окна» и «Аксессуары для ПВХ окон».
