Устройство опалубки для ленточного фундамента: от разметки до заливки бетона

Содержание

от разметки до заливки бетона

Содержание

  • Размечаем участок под ленточный фундамент.
  • Строим опалубку
  • Гидроизоляция
  • Арматурный каркас
  • Заливаем в опалубку смесь

Форму будущего фундамента определяет опалубка. Установка опалубки для ленточных фундаментов станет главной темой этой статьи. Из нее вы узнаете:

  • как возвести фундамент своими руками;
  • как устроена опалубка;
  • как собрать арматурный каркас.

Преимущество ленточного фундамента заключается в том, что при его монтаже не требуется использование тяжелой строительной техники. Замкнутому контуру ленточного фундамента, укрепленному металлической конструкцией, придется выдержать вес нелегкого материала, из которого будет построено ваше будущее жилище. Рачительного хозяина порадует соотношение цены и качества.

Перед тем, как установить опалубку для ленточного фундамента, следует провести инженерно-геологические изыскания. Для этого необходимо обратиться в местный отдел капитального строительства, там вам помогут узнать важную информацию о вашем грунте. Учтите, что будущий фундамент

  1. не может быть расположен ниже верхнего уровня грунтовых вод;
  2. на 0,3 м должен проходить ниже уровня промерзания.

Несмотря на то, что опалубку для ленточного фундамента своими руками смастерить достаточно просто, не рискуйте собственноручно проектировать фундамент. В случае непрофессиональных действий, вы можете обнаружить на возведенных стенах щели, столкнуться с деформированием основания и прочими неприятностями.

При проектировке ленточного фундамента следует учитывать ряд особенностей

  • габариты будущего здания;
  • количество внутренних перегородок;
  • количество несущих стен и их размеры.

Имейте в виду, чем больше толщина стен, тем они больше весят, следовательно, и фундамент окажется внушительнее.

К строительству можно приступать уже тогда, когда будет решен вопрос относительно размеров и геометрии фундамента. Первое, что нужно сделать – нанести разметку на том месте, которое предназначено для фундамента.

к содержанию ↑

Размечаем участок под ленточный фундамент.

Перед тем, как заняться разметкой, следует убрать растительность со всего периметра территории, отводимой под будущую постройку. После этого обозначим внешние края одной из наружных стен фундамента двумя П-образными конструкциями, состоящих из двух колышков, вбитых вертикально в землю и одного бруска, прибитого поверх колышков. Натяните веревку между этими конструкциями.

Аналогичным способом обозначаются и другие внешние стороны фундамента.

Периметр обозначен, пришло время заняться внутренними перегородками. Веревки следует натянуть параллельно нитям, обозначающим кромку фундамента. Соблюдайте углы, все они должны составлять 90 градусов. Дистанция между нитями должна равняться ширине стен будущего фундамента.

Теперь пришло время браться за лопату – по обозначенным веревками линиям будем копать траншеи. В ширину вырытые траншеи должны превосходить ширину стенок будущего фундамента, соблюдение этого условия позволит нам произвести устройство опалубки ленточного фундамента по правилам.

Вглубь траншея должна уходить на величину, сложенную из утрамбованных слоев песка и щебня по 15 см каждый и глубины заложения фундамента.

к содержанию ↑

Строим опалубку

Опалубка под ленточный фундамент строится после процедуры утрамбовки при помощи виброплиты вышеупомянутых слоев. Рекомендуется смочить песок водой – тогда удастся добиться более плотной усадки.

Стандартные струганые доски толщиной 25 мм считаются лучшим материалом для опалубки. Именно эта толщина позволит доскам выдержать давление бетона. Отдайте предпочтение доскам, сделанным из хвойных пород деревьев – им свойственна природная прочность и упругость.

Еще нам понадобятся:

  • деревянные бруски 50*50 мм – их будем использовать для распорок;
  • для фиксации щитов – колышки.

При сборке опалубки рекомендуется использовать обрезные доски, они позволят вам избежать ненужных щелей. Ширина досок должна укладываться в 15 см. Перед работой отберите сырую древесину. Сухие доски забирают влагу из бетона, тем самым нарушается процесс его застывания и снижается прочность.

Просмотрите доски на предмет отсутствия щелей – прореха более 3 мм может пропускать цементный раствор. Небольшие щели не нанесут существенного ущерба – они исчезнут самостоятельно после насыщения древесины влагой.

  1. сколотите из деревянных досок щиты, ширина которых должна быть равна сумме глубины траншеи и цоколя фундамента;
  2. с шагом в 1 м забейте вертикальные клинья;
  3. заранее заготовленные щиты прикрутите к клиньям при помощи саморезов;
  4. укрепите полученную конструкцию распорками и поперечинами;
  5. убедитесь в том, что щиты стоят строго по уровню;
  6. измерьте диагонали – результаты измерений должны совпасть.

Если между досками образовались щели более 3 мм, забейте их рейками или же законопатьте паклей. Уделите должное внимание фиксации опалубки, если не уделить этому должное внимание сейчас в будущем вас ожидает деформация фундамента, способная привести к невозможности выдержать расчетные нагрузки.

Не ленитесь установить дополнительные подпорки, помните, что стенки фундамента должны быть идеально ровными.

Если планируете использовать щиты многократно, уделите должное внимание их чистоте. В ином случае, перед последующим применением их придется долго чистить.

Если вы вместо саморезов будете использовать гвозди, следите, чтобы шляпки находились с внутренней стороны опалубки, а острия смотрели наружу, которые впоследствии необходимо загнуть вниз.

к содержанию ↑

Гидроизоляция

Когда установка опалубки для ленточных фундаментов будет закончена, приступим к укладке рубероида на дно траншеи. Сделав это, вы избежите последующего всасывания влаги из бетона. Для соблюдения должного режима влажности, закрепите на сколоченных щитах прочную пленку или, по возможности, рубероид.

к содержанию ↑

Арматурный каркас

Теперь пришло время арматурных каркасов, они нужны для придания основанию надежности. Собирать их следует из арматуры того диаметра, что указан в проекте фундамента. Сваркой для установки арматурного каркаса пользоваться категорически запрещается. Все соединения должны осуществляться непосредственно в опалубке при помощи вязальной проволоки.

Следите за тем, чтобы с каждой стороны от каркаса до стенок опалубки было около 5 см. Таким образом, вам удастся уберечь арматуру от контакта с лишней влагой, могущей просочиться сквозь грунт. Расположите не менее трех арматур в продольном направлении, шаг этажа укладки – не более 250 мм.

Необходимо заложить отверстия, где будут пролегать вентиляция и коммуникации. Между щитами проложите асбестоцементные трубы, они позволят образовать сквозные отверстия в будущем фундаменте. Монтаж опалубки для ленточного фундамента можно считать законченным, пришло время залить бетоном нашу конструкцию.

к содержанию ↑

Заливаем в опалубку смесь

Смесь заливают по всему периметру фундамента одномоментно. Заливка слоями приведет к недостаточной прочности бетона. Разумеется, оптимальным было бы заказать смесь на производстве – вам привезут необходимое количество бетона, подготовленного с полным соблюдением нужных пропорций.

Если вы в силу каких-то причин этого сделать не можете, придется обходиться собственными силами и бетономешалкой.

Все компоненты не должны содержать в своем составе глину и прочие посторонние элементы. Разумеется, вода тоже должна быть чистой. Оптимальной маркой цемента считается 500, ниже 400 брать нельзя. Чем выше марка цемента, тем более прочным получится бетон. К тому же время его застывания существенно меньше.

Учтите, получаемой смеси следует быть пластичной. Для ориентировки – на куб бетона приходится затратить пять мешков цемента, десять мешков песка, тридцать мешков щебня. Далее, залитую в опалубку смесь необходимо утрамбовать. Для этой манипуляции придется арендовать в строительной компании глубинный вибратор.

Не снимайте доски до тех пор, пока смесь полностью не высохнет. После того, как вы зальете фундамент должно пройти около двух недель, затем вы сможете снять щиты. Необходимую прочность бетон набирает по истечении календарного месяца.

В жаркую погоду, бетонную поверхность необходимо время от времени увлажнять – этим вам удастся избежать образования корки, мешающей застыть более глубоким слоям фундамента. Если погода дождливая – накройте фундамент пленкой, в противном случае он может размокнуть.

Хотя изготовление опалубки для ленточного фундамента довольно трудоемкий процесс, справиться с ним можно.

устройство, укрепление, когда можно снимать

Содержание статьи

  • 1 Виды опалубки для ленточного фундамента
  • 2 Материал для опалубки
  • 3 Деревянная опалубка
  • 4 Устройство деревянной опалубки ленточного фундамента с использованием стенок траншеи в качестве формы для заливки бетона.
    • 4.1 Опалубка из фанеры
    • 4.2 Опалубка из досок
    • 4.3 Опалубка с утеплителем на всю глубину
    • 4.4 Опалубка с утеплителем в подземной части
  • 5 Устройство деревянной опалубки для траншей с откосами, или для ленточных фундаментов с бетонной подготовкой
  • 6 Ошибки, возникающие при монтаже опалубки
  • 7 Сокращение затрат на изготовление опалубки

Опалубка – это форма для укладки бетона. При её установке используется система несущих и формообразующих конструкций, которая должна обеспечить характеристики бетонного сооружения, согласно проектной документации. Устройство опалубки для заливки ленточного фундамента предполагает соблюдение специальных строительных норм, важнейшими из которых являются требования герметичности, прочности, жёсткости и соответствия расчётной геометрической форме. Существует ряд стандартных технологических приёмов, способных обеспечить все необходимые технические характеристики опалубки и оптимизировать расходы на её строительство.

Виды опалубки для ленточного фундамента

Выбор конструкции опалубки зависит от формы и расчётных параметров ленточного фундамента, особенностей грунта, характеристик используемого материала и факторов внешней среды. Для ленточного фундамента можно использовать следующие виды опалубки:

  • Съёмная опалубка, конструкция которой предусматривает возможность её разборки на составные элементы после затвердевания бетона.
  • Несъёмная опалубка, элементы которой являются составной частью ленточного фундамента и могут обладать дополнительными функциями теплоизоляции, гидроизоляции, декоративным и защитным назначением. Комплект модульных элементов позволяет сократить время на монтаж и его не нужно снимать после затвердевания бетона.

Если грунт не осыпается и имеет достаточную твёрдость и вязкость, то допускается бетонное литьё непосредственно в траншею ленточного фундамента, что может сократить расход материала.

Материал для опалубки

В качестве материала для изготовления форм под укладку бетона используется дерево, металл, пластик, или их сочетания. Конструкции из пластика характерны для высокотехнологичной модульной щитовой опалубки, которую очень удобно использовать при возведении ленточных фундаментов. Она позволяет сделать быструю сборку и разборку, а также допускает многократное использование (ГОСТ Р 52085-2003).

Пенополистирольные, пенопластовые и пенобетонные блоки могут применяться в качестве несъёмных элементов и учитываться при определении расчётного сечения ленточного фундамента. Пластиковые, или металлические щиты применяются для получения гладкой, или текстурной поверхности стенок цоколя, что может сократить расходы на отделку. Самым доступным материалом для устройства опалубки является дерево.

Деревянная опалубка

Дерево, фанера водостойких марок, ДВП и ДСП являются наиболее доступным и наименее затратным материалом, позволяющим сделать опалубку. Мелкощитовая опалубка из досок способна выдержать до 15 циклов при соблюдении требований технологии. Толщина досок, из которых изготавливаются щиты для фундамента (палуба) должна составлять 4-5 см, а их ширина – не менее 15 см. Наиболее подходящими сортами древесины для этих целей являются хвойные породы с влажностью не менее 22 %. Зазоры между досками палубы не должны превышать 2 мм. Перед заливкой бетона допускается обработать установленные щиты водой для набухания древесины и уменьшения щелевых зазоров. Щиты из фанеры, ДСП, или ДВП выдерживают до 30 циклов заливки.

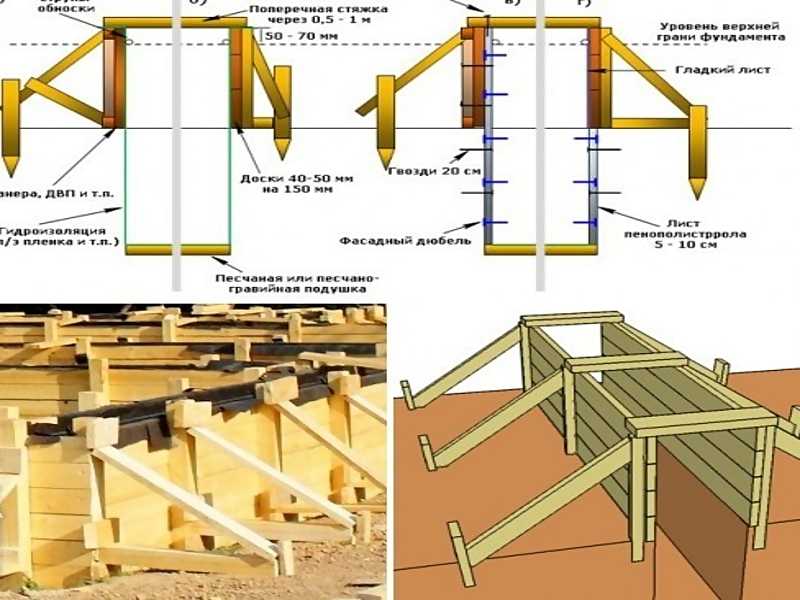

Устройство деревянной опалубки ленточного фундамента с использованием стенок траншеи в качестве формы для заливки бетона.

Мелкощитовая разборная конструкция из досок, или фанеры, устанавливаемая по краям траншеи, является наиболее простым типом деревянной опалубки, которую можно сделать своими руками. Заливка бетона производится непосредственно в траншею, вырытую в глинистом грунте. В зависимости от материала и наличия несъёмных элементов данная конструкция может иметь следующие варианты:

Опалубка из фанеры

Палуба из фанерных панелей. На край траншеи устанавливаются фанерные щиты (3), которые укрепляются при помощи раскосов (8) к кольям (4), расположенным на расстоянии не менее 1 м от края траншеи. Шаг раскосов нужно сделать не более 1м. Верхние срезы щитов скрепляются деревянными перемычками (6) с шагом 0,5-1 м. Допустимые отклонения геометрии фанерных щитов не должны превышать 2 мм на 1м длины опалубки. Краевые струны обноски (7) устанавливаются по верхнему краю бетонной заливки (5). Гидроизоляционный материал из ПВХ, или EPDM (2) укладывается на подушку из песка (1), утрамбованную на дне траншеи. Его края должны полностью закрывать грунтовые стенки и щиты, с загибом по их верхнему краю и надёжной фиксацией при помощи мебельного степлера.

Опалубка из досок

Палуба, набранная из досок (3), фиксируется на краю траншеи. Для её укрепления используются раскосы (8) и колья (4), согласно схеме (рис. 2). Зазор между досками не должен превышать 2 мм. Монтаж данной конструкции аналогичен установке палубы из фанерных панелей.

Опалубка с утеплителем на всю глубину

Использование блоков несъёмной ЭППС на всю глубину опалубки ленточного фундамента, и палубы из фанерной панели. В блоках пенополистирола (12) перед установкой в траншею выполняется монтаж фасадных дюбелей (10). После затвердевания бетона дюбели надёжно крепят панели ЭППС к стенкам фундамента. Фанерные щиты (3) устанавливаются на край траншеи и закрепляются при помощи укосов (8) и кольев (4). Верхние края щитов скрепляются при помощи деревянных перемычек (6), устанавливаемых на 0,5-1 м друг от друга.

Блоки ЭППС стыкуются между собой при помощи специальных замков, обеспечивающих герметичность. Правильная высота заливки ленточного фундамента определяется по краевым струнам обноски (7). Высоту фанерных щитов необходимо сделать на 5-7 см выше уровня заливки фундамента (5). Гидроизоляционная плёнка (2) укладывается по всей глубине траншеи с небольшим напуском и закрепляется с загибом за верхнюю кромку щитов при помощи мебельного степлера. На дне траншеи трамбуется песчаная подушка (1) высотой от 20 см. Блоки ЭППС прикрепляются к фанерным щитам и грунтовым стенкам траншеи при помощи гвоздей длиной 20 см (9). Верхние торцы блоков ЭППС фиксируются к поперечным перемычкам при помощи саморезов (11), которые легко можно демонтировать, когда настанет время снимать опалубку.

Опалубка с утеплителем в подземной части

Использование блоков ЭППС в качестве несъёмных подземных элементов опалубки и гладких (фактурных) металлических, или пластиковых листов для предания нужных качеств поверхности цоколя. Листы ЭППС (12) устанавливаются под срез траншеи, а палубу (3) закрывают гадкие листы (11) для придания поверхности стенок цоколя нужной фактуры.
При использовании несъёмных блоков ЭППС (URSA, Пеноплекс, Dow, BASF) толщиной от 5 см допускается облегчённый вариант решётчатой палубы, что даёт экономию стройматериалов.

Устройство деревянной опалубки для траншей с откосами, или для ленточных фундаментов с бетонной подготовкой

Если грунт не позволяет заливать бетон непосредственно в траншею, или для установки фундамента требуется бетонная подготовка, то деревянная опалубка устанавливается на всю глубину траншеи, ширина которой увеличивается на 2 величины среза фундамента, а стенки траншеи выполняются в форме откосов.

В качестве материала для палубы лучше всего установить водостойкие марки фанеры (9), но допускается также применение досок толщиной 4-5 см и шириной от 15 см. Листы фанеры крепятся на каркас из деревянного бруса (10). Для стягивания щитов используется специальное приспособление, состоящее из металлической трубки (5), устанавливаемой между щитами. В трубку вставляется резьбовая шпилька, на концах которой устанавливаются бруски для опоры, гайки, или резьбовые пластины (4), при помощи которых производится стяжка щитов. Резьбовые стяжки устанавливаются на расстоянии 0,5 м друг от друга. В качестве направляющих при установке щитов используются краевые струны (7). При помощи распорок (3) и раскосов (11) обеспечивается вертикальная устойчивость конструкции. Колья (12) для упора раскосов забиваются на расстоянии не менее 1 м от краёв траншеи.

Опалубка может устанавливаться либо на песчаную подушку (1), либо на бетонную подготовку, в которой оборудуются анкеры (2). Согласно таблице 1 показателей качества опалубки (ГОСТ Р 52085-2003), погрешность конструкции по вертикали не должна превышать 5 мм на каждый метр высоты. Неровности на каждый метр длины не должны превышать 3 мм для палубы, собранной из досок, и 2 мм для палубы, изготовленной из фанерных щитов. Снимать несущие и формообразующие деревянные конструкции нужно без использования ударных нагрузок.

Рекомендуем: Виды несъемной опалубки.

Ошибки, возникающие при монтаже опалубки

Если перед застройщиком встала задача правильно сделать ленточный фундамент, то необходимо учитывать типичные ошибки, которые совершают строители без соответствующего опыта:

  • Отсутствие достаточного расстояния между опорными кольями и краями траншеи может привести к обрушению её стенок во время заливки бетона в опалубку и потере целостности конструкции.
  • Использование незакреплённых клиньев для выравнивания боковых щитов при помощи раскосов и упоров создаёт угрозу их развала при выполнении работ по вибрационному воздействию на залитый в опалубку бетон.
  • Применение материалов, характеристики прочности и упругости которых недостаточны для сопротивления давлению заливаемого бетона, либо ошибки в конструкции опорных элементов могут привести к недопустимому смещению осей фундамента по отношению к проектному положению.

Сокращение затрат на изготовление опалубки

Для сокращения количества материала, необходимого для монтажа опалубки, можно воспользоваться приёмом поэтапной заливки фундамента. Опалубка собирается на отдельном участке ленты и повторно используется при заливке на следующем участке. При плюсовой температуре и средних показателях влажности воздуха допускается перерыв между этапами заливки сроком 3-4 дня, необходимых для частичного отвердевания бетона.

В зависимости от наличия материала можно разбить процесс заливки как по длине ленты, так и по высоте. Чтобы обеспечить достаточный уровень адгезии между участками фундамента, расположенными друг над другом, необходимо перед началом следующего цикла заливки удалять слой цементного молочка, скапливающийся на верхней кромке нижнего яруса. Для обеспечения многократного использования материала можно оборачивать фанерные щиты, или поверхность палубы, собранной из отдельных досок, полиэтиленовой плёнкой, или предварительно обрабатывать деревянные элементы, прилегающие к бетону, известковым молочком.

Для того, чтобы правильно сделать хорошую опалубку для заливки ленточного фундамента, необходимо строго соблюдать строительные нормативы и правильно использовать проверенные технологии.

Опалубка для фундамента — MEVA UK

Заливка бетона

Всегда помните, что бетон обычно начинает затвердевать в течение двух часов после смешивания и заливки. Тип используемого бетона и температура на рабочей площадке также могут повлиять на скорость его схватывания. Например, если вы заливаете бетон в холодную погоду, его затвердевание может занять в два раза больше времени. Напротив, бетон может схватываться на 30 минут быстрее, если его заливать в жаркую погоду.


Подготовьте необходимые инструменты

Поскольку у вас есть совсем немного времени, прежде чем бетон начнет схватываться, вы должны разгрузить и выровнять его как можно быстрее. Заранее подготовить необходимые инструменты, безусловно, будет полезно в этом отношении.


Оставьте достаточно места для грузовика доставки

Вы должны убедиться, что на рабочей площадке достаточно места для свободного маневрирования грузовика доставки. В противном случае это может помешать заливке бетона, что может привести к задержке проекта. Как правило, грузовики, которые доставляют бетон, имеют 9.5 м в длину, 3 м в ширину и 4 м в высоту. Между тем, грузовики, перевозящие товарный бетон, часто оснащаются удлинителями, высота которых может достигать 3–4 м. Если бетон нельзя разгружать в любом месте на площадке, вам следует рассмотреть возможность использования бетононасоса для ускорения заливки.


Обратите внимание на погоду

Перед заливкой бетона обратите внимание на прогноз погоды, так как укладка бетона в неблагоприятных условиях может негативно сказаться на готовом изделии. Однако, если это неизбежно, имейте в виду следующие советы, чтобы добиться отличных результатов:

  • При заливке бетона убедитесь, что температура воздуха не ниже 3°C, чтобы предотвратить образование льда внутри смеси. В противном случае это может ослабить бетон.
  • Никогда не укладывайте бетон поверх льда или инея. Если температура начинает падать, вы можете использовать изолирующие одеяла для защиты подстилающего слоя. В качестве альтернативы можно нагреть бетон.
  • Если идет дождь, вы должны убедиться, что земля хорошо дренирована. После того, как бетон залит, вы должны накрыть его брезентом или полиэтиленовой пленкой, пока он сохнет, чтобы сильный дождь не повредил его поверхность.

Выравнивание бетона

После заливки бетон будет достаточно влажным, поэтому вы можете использовать грабли или лопату, чтобы примерно выровнять его. Затем обязательно удалите все воздушные карманы с помощью вибратора.

Для достижения наилучших результатов рекомендуется использовать высококачественные бетонные формы фундамента, такие как те, которые мы предлагаем в MEVA. С нашими опалубочными системами вы сможете сэкономить время и трудозатраты, обеспечив при этом гладкую поверхность бетона.

Дайте бетону схватиться

Чтобы поверхность не была слабой или пыльной, когда бетон затвердевает, накройте бетонную плиту полиэтиленовой пленкой, чтобы она оставалась влажной. Вы должны постараться обеспечить надлежащую герметизацию краев, чтобы предотвратить проникновение ветра или мороза в защитное покрытие. Кроме того, обязательно оставьте опалубку фундамента на 72 часа перед укладкой кирпича или блоков. Это предотвратит любое потенциальное повреждение краев фундамента.

Опалубка для плотного фундамента – Bamenda FormWorks

Плотный фундамент (иногда известный как матовый фундамент) представляет собой большую бетонную плиту, армированную сталью, которая может поддерживать несколько колонн и стен. Плита расстилается под всем зданием или, по крайней мере, большей его частью, что снижает контактное давление по сравнению с традиционно используемыми ленточными или траншейными фундаментами. Его также можно определить по существу как непрерывную плиту, опирающуюся на почву, которая простирается по всей площади основания здания, тем самым поддерживая здание и передавая его вес на землю.

Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку на слои почвы или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки.

В широком смысле фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов.

Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для поддержки нагрузок, создаваемых конструкцией, и поэтому эти нагрузки необходимо передавать на более глубокие слои с более высокой несущей способностью.

К мелкозаглубленным фундаментам относятся:

  • + Ленточные фундаменты (или фундаменты).
  • +Подложка фундамента.
  • +Сплошной фундамент.

Сплошные фундаменты (иногда называемые стропильными фундаментами или матовыми фундаментами) образованы железобетонными плитами одинаковой толщины (обычно от 150 до 300 мм), которые покрывают большую площадь, часто всю площадь основания здания. Они распределяют нагрузку от множества колонн или стен по площади фундамента и могут считаться «плавающими» по земле, как плот плавает по воде.

Подходят в следующих случаях:

  • — Площади полов небольшие и нагрузка на конструкцию низкая, например, в одно- или двухэтажных домах.
  • -Требуется подвал.
  • — Состояние грунта неудовлетворительное, и для ленточных или подкладных фундаментов потребуются значительные земляные работы, например, на мягкой глине, аллювиальных отложениях, сжимаемой насыпи и т. д.
  • — Вероятен расчет или дифференциальный расчет.
  • — Там, где может быть нецелесообразно создавать отдельные ленточные или плитные фундаменты для большого количества отдельных нагрузок. В самых общих чертах, если ленточный или подкладочный фундамент покрывает 50% или более площади пола, то плот может быть более подходящим.

Сплошной фундамент может быть быстрым и недорогим в строительстве, так как он, как правило, не требует глубоких земляных работ по сравнению с ленточным или блочным фундаментом, и для него может потребоваться меньше материала, поскольку он объединяет фундамент с грунтовой плитой. Однако они, как правило, менее эффективны, когда структурные нагрузки сосредоточены в нескольких сосредоточенных областях, и они могут быть подвержены эрозии по краям.

Как правило, они изготавливаются на уплотненном твердом основании (толщиной примерно 100 мм). Затем можно уложить слой глухого бетона, чтобы можно было сформировать плот (обычно 50 мм) с водонепроницаемой мембраной сверху.

Бетонный фундамент, как правило, включает стальную арматуру для предотвращения растрескивания, а также может включать балки жесткости или утолщенные участки для обеспечения дополнительной поддержки при определенных нагрузках, например, под внутренними стенами или колоннами (для которых может потребоваться арматура, работающая на продавливание). Балки могут выступать над плотом, над ним или под ним, или могут быть «скрытыми» балками, образованными усиленными участками в глубине самого плота. Эти утолщенные участки особенно полезны при плохих грунтовых условиях, поскольку в противном случае требуемая толщина самого плота может оказаться нерентабельной.

Как правило, по периметру плота создается утолщенная усиленная зона для формирования краевой балки, поддерживающей внешние стены здания. Бетонный носок часто поддерживает внешний лист стены.

Изоляция, как правило, укладывается поверх плота с бетонным или фальшполом.

В некоторых случаях может потребоваться дренаж под плотным фундаментом, а также могут потребоваться геотекстильные барьеры для предотвращения засорения свободно дренирующих материалов окружающей почвой.

Типы плотных фундаментов включают:

Сплошные плиты, иногда называемые простыми плотами, включая; плоские плоты, маты, плоты с широкими пальцами, плоты со скольжением, плоты с одеялами и так далее.

  • Плитный балочный плот.
  • Сотовый плот.
  • Свайный плот.

Проектирование плотных фундаментов включает в себя ряд дисциплин, поскольку необходимо учитывать не только саму конструкцию, но и; интеграция других конструкций (таких как внешние стены), изоляция, гидроизоляция и сложные грунтовые условия, такие как наличие грунтовых вод, деревьев или загрязнения.

Там, где почва сжимаема, плитный фундамент может быть сформирован как компенсирующий фундамент. В этом случае плотная плита устанавливается на глубину, при которой вес вынутого грунта равен весу плиты плота плюс вес поддерживаемой конструкции. Это может быть уместно при строительстве зданий на мягкой глине или рыхлом песке, так как осадка может быть значительно уменьшена.

Сплошной фундамент (иногда известный как матовый фундамент) представляет собой большую бетонную плиту, армированную сталью, которая может поддерживать несколько колонн и стен. Плита расстилается под всем зданием или, по крайней мере, большей его частью, что снижает контактное давление по сравнению с традиционно используемыми ленточными или траншейными фундаментами. Это в основном материал, который удерживает влажный железобетон плотного фундамента на месте до тех пор, пока он не затвердеет. Этот материал в основном состоит из дерева, но эта идея опалубки устарела на международном уровне, и она постепенно устаревает в стране с появлением наших стальных жалюзи, стальных панелей или стальной опалубки.

СТАЛЬНЫЕ ЖАЛЮЗИ (ПРЕИМУЩЕСТВА)

1) ЕГО ДЕШЕВЛЕ

Это рентабельно и экономично. Средняя стоимость опалубки с использованием дерева для плотного фундамента составляет около пятисот тысяч найр (500 000,00), в то время как со стальными ставнями это примерно половина стоимости дерева для среднего здания.

2) ЛУЧШЕЕ КАЧЕСТВО КОНЕЧНОГО ПРОДУКТА

Готовая работа при использовании стальных жалюзи дает идеальное качество без сот на поверхности плотного фундамента, в отличие от дерева, которое выпирает из-за большого количества сот.

3) ЭТО УНИЧТОЖАЕТ ОТХОДЫ

Стальные жалюзи пригодны для повторного использования, поскольку они изготовлены из стали, поэтому их можно использовать впоследствии, в отличие от дерева, которое приходит в негодность после использования из-за воды и погодных условий.

4) ЭТО ПОДДЕРЖИВАЕТ ЧИСТУЮ ОКРУЖАЮЩУЮ СРЕДУ

Стальные жалюзи после демонтажа после использования легко убираются с площадки без дополнительных затрат, в отличие от дерева, которое разбросано вокруг площадки, что приводит к неопрятности всего окружения.
