Устройство обрешетки для металлочерепицы: правильный шаг и расчет количества

Обрешетка под металлочерепицу: шаг, монтаж, схема, устройство

Основа из дерева или металла, на которую укладывается металлочерепица, называется обрешеткой. Существует два типа конструкции, обустройство каждого из них особой сложности не представляет, но влияет на общее устройство кровли из металлочерепицы.

Металлочерепица – красивая, долговечная кровля

Металлочерепица пользуется популярностью среди других кровельных материалов, что не удивительно. Материал прочный, долговечный, устойчивый к агрессивному воздействию окружающей среды, служит несомненным украшением крыши. Металлочерепица весит в 10 раз меньше обычной черепицы, материал прочный, не бьется, не ломается, оказывает щадящее воздействие на несущие стены и фундамент. Монтаж кровли считается не сложным, стоит недорого, можно и вовсе покрыть крышу своими руками, причем в любое время года.

Однако металлочерепица имеет и свои недостатки. Если есть повреждения отдельных участков материала, то может возникнуть коррозия. Крыша требует устройства водоотвода, звукоизоляции. Обрешетка под металлочерепицу монтируется только после укладки гидроизоляции, а так же укладки слоя мембранной пароизоляции. Гидроизоляционный материал под металлочерепицей должен поглощать влагу из слоя утеплителя, не допускать попадания атмосферных осадков в подкровельное пространство.

Обрешетка для металлочерепицы может быть любой, сплошной или решетчатой, важно чтобы для этого были использованы доски абсолютно ровные, любой изъян станет препятствовать ровному прилеганию металлочерепицы, влиять на качество всей конструкции крыши.

Металлочерепица это стальной лист, с обеих сторон которого нанесено оцинкованное или алюминиево-цинковое покрытие. Дополнительно с внешней стороны наносятся защитные слои полимера, пластизол, акрилат, пурал, поливинилиденфторид. Защитные покрытия обеспечивают длительный срок эксплуатации металлочерепицы (до 50 лет о крыше можно не беспокоиться), могут быть гладкими, с нанесенной текстурой.

Основные реализационные параметры – качество, эстетика. Качественные листы имеют толщину стали 0,4-0,5мм. Эстетические параметры – цвет, размеры листа металлочерепицы, геометрия, тип поверхности. Всё это влияет на стоимость металлочерепицы.

Виды настилов

Выбор типа настила зависит от волны профиля металлочерепицы. Обрешетка может быть изготовленная двух видов – сплошная или решетчатая, может быть сделана из листового материала. Шаг обрешетки под металлочерепицу рассчитывают для решетчатого типа.

Сплошная поверхность под кровлю из листового материала выполняется в виде настила плит OSB, обеспечивает идеально ровную поверхность, на которую производится укладка листов кровли. Такой монтаж прост и скор, минусом является высокая стоимость OSB.

Обрешетка сплошного типа монтируется из досок. Расстояние между досками не должно превышать 10мм, оно требуется для естественной вентиляции. Доски крепить к стропилам можно гвоздями сечением 3 – 3,5мм, длиной в 2 раза больше толщины материала используемого для изготовления настила.

Монтаж настила в виде решетки снижает расход материалов, нагрузку на стены и фундамент. Каждая доска прибивается парными гвоздями по краям оси стропил. Начинается монтаж решетчатой конструкции от карниза. Первые доски особенно тщательно выравниваются, так как по ним будет сориентирован весь строй обрешетки. Чтобы уточнить, правильно ли сделаны расчеты, перед монтажом первых досок наживляют пару обрезков контробрешетки и примеряют лист, определяя нужный выступ. Для решетчатого типа требуется  расчет шага досок.

Требования к материалу обрешетки

Предпочтительнее использовать для обрешетки доски хвойных пород, сосны, ели, пихты устойчивы к гниению, смоляные мешочки отталкивают влагу. Стоят хвойники недорого. Можно использовать и лиственные породы деревьев, антисептическая обработка, грунтовка древесины производится в обязательном порядке. Доска для обрешетки под металлочерепицу  должна отвечать следующим требованиям:

1. остаточная влажность древесины 12 -15 %;
2. одинаковая толщина, ширина;
3. ровная поверхность без изъянов, трещин, не поведенная.

Для настила двускатной крыши, без архитектурных излишеств нужна доска 25х100мм. Доска 28(32)х100мм используется для монтажа под металлочерепицу с толстым оцинкованным основанием при сложных конфигурациях крыш, в этом случае, а так же если шаг стропильных ног составляет 90-100см, используется брус 50х50, 40х60 мм. Чтобы рассчитать шаг нужно учитывать какая будет использоваться металлочерепица. Расчет материала зависит от шага, следует помнить, что снизу от карниза и сверху от конька набивают по две доски, плюс усиления требуют места возле труб, мансардных окон, вентиляционных коробов. Кроме того без подрезки пиломатериала не обходится установка обрешетки. Поэтому к необходимому количеству материала стоит добавить 10-15% досок.

Монтаж обрешетки под металлочерепицу производят с использованием следующих инструментов:

• Молоток, среднего веса;
• Пузырьковый уровень;
• Рулетка;
• Строительный карандаш;
• Ножовка;
• Шуруповерт;
• Отрезная машинка по дереву;
• Красящий шнур

Стоит также обзавестись «лошадкой», приспособлением для нанесения одинаковых отрезков, сделать его несложно самостоятельно.

Параметры

Основными и определяющими параметрами являются размеры обрешетки под металлочерепицу и шаг, расстояние от одной доски до другой. Шаг определяется волнами профиля, как уже говорилось, потому, что точка крепления листа металлочерепицы к обрешетке – нижняя волна, её середина. Здесь самое прочное место листа, значит фиксация самая надежная.

Производят металлочерепицу с разными профилями, выбирая материал, определяют шаг. К примеру, лист толщиной 0,4 – 0,5мм требует шага обрешетки из доски 25х100м с расстоянием 600-900см. В таблице указано соответствие шага обрешетки форме металлочерепицы.

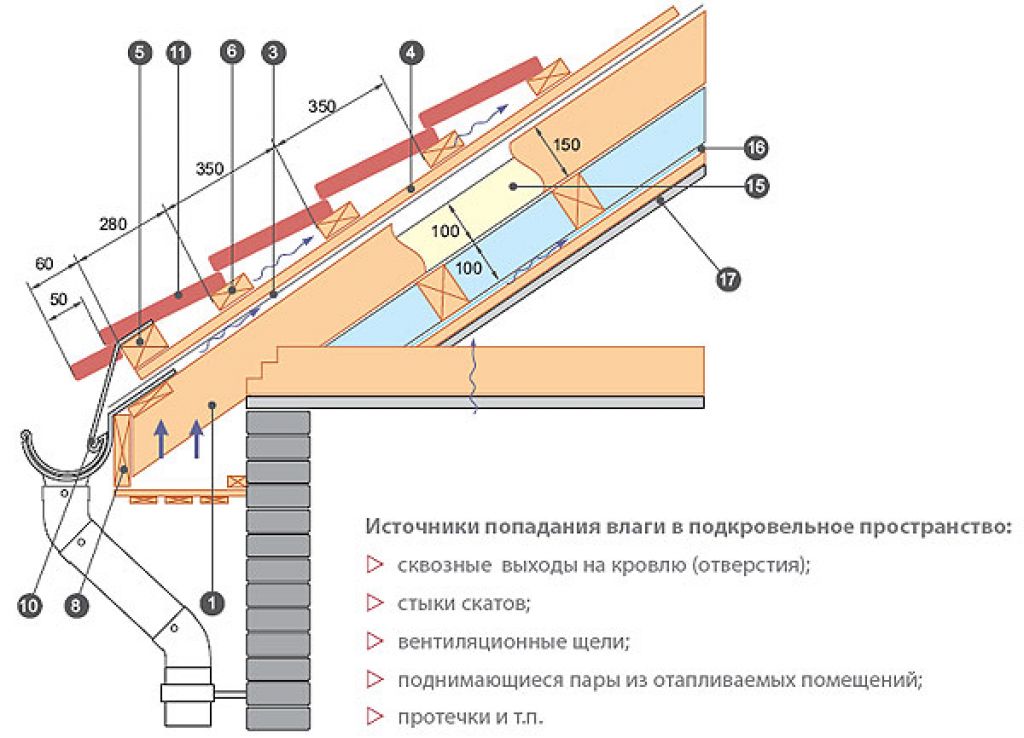

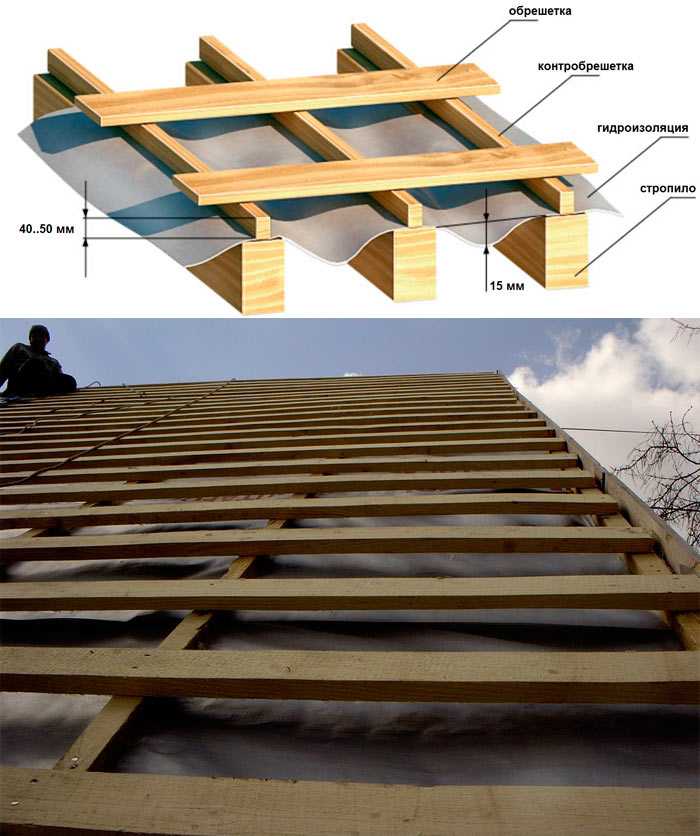

Обычный шаг обрешетки под металлочерепицу составляет 35см. Это расстояние от низа одной доски до середины соседней. Контробрешетка изготавливается из доски 25х50мм, при  шаге стропил 60-70см.

Схема монтажа обрешетки пошагово

Устройство обрешетки под металлочерепицу является завершающим этапом монтажа каркаса крыши. К обустройству приступают после того как сделана стропильная конструкция, проложена паро- и гидроизоляция, утеплитель, защита от шума и смонтирована контробрешетка. Перед тем как приступить к устройству настила необходимо поверх стропильной системы с утеплителем, гидроизоляцией натянуть паронепроницаемую мембрану по всей поверхности с нахлестами в 6-10см. На неё набить контррейки вверху по линии коньковой балки, далее по краям скатов, снизу по карнизной планке. Толщина контррейки 24-28мм.

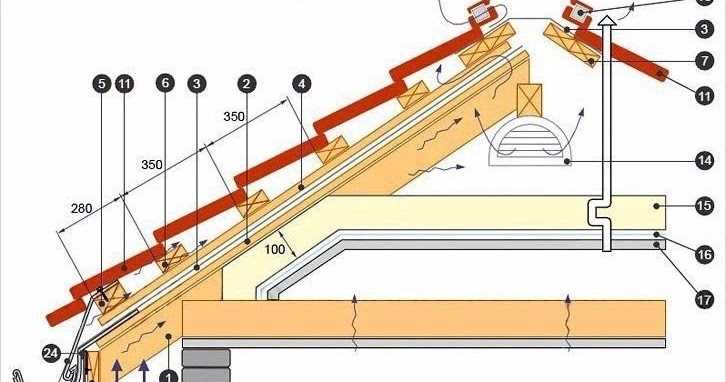

Устройство обрешетки под металлочерепицу начинают с крепления стартовой доски, которую следует тщательно выровнять. Шаг нижней доски должен обеспечить нависанием ребра листа, требуется перекрытие 1\3 части водостока. При шаге в 350мм расстояние между карнизом и стартовой рейкой будет 280см.

Далее следует класть доски по разметке, строго выдерживая горизонталь. Следует следить за ровностью получаемой поверхности. Стыковка досок должна происходить на стропилах, но только встык, ни в коем случае не внахлест.

Далее размечают шаг обрешетки. Используют рулетку, шаблон «лошадку», карандаш. Расстояние между стартовой и следующей за ней доской обрешетки требуется сделать меньше, это необходимо для выступа металлочерепицы.

Вокруг труб, оконных проемов, в местах примыкания к ендовам металлочерепицы необходимо класть сплошной настил шириной 15-20см, при необходимости устанавливать дополнительные стропила.

Заключительный этап – устройство конька. Для устройства коньковой планки используются дополнительные доски, которые монтируются на расстоянии 4-6см, с каждого ската, на них и сажают планку. Чтобы сделать все правильно необходимо, следовать данной инструкции пошагово.

Как сделать обрешетку под металлочерепицу из дерева – понятно. Однако бывает, настил делают из металлического профиля.

Использование металлического профиля для обрешетки

Обрешётка крыши под металлочерепицу с использованием металлического профиля встречается редко. Целесообразность подобной конструкции всегда вызывает вопросы. Металл дороже дерева, немалый вес создает дополнительные нагрузки на стены и фундамент. Используется метод, когда необходимо обустроить кровлю с большими пролетами производственных построек. Преимущества профиля в том, что такая конструкция не подвержена гниению, влажности, перепадам температур.

Схема установки та же, делают обрешетку из труб квадратного сечения 30х30, монтаж производят с помощью сварки или сажают на болты, листы крепят саморезами по металлу, а вот расчет другой, зависит от того какие размеры листов использованы.  Но поскольку подобная обрешетка для металлочерепицы своими руками не делается, то и задумываться об этом не имеет смысла.

Качественно сделанный настил под металлочерепицу увеличивает срок её эксплуатации, неровный настил приведет к деформации кровли, коррозии, снижению устойчивости и надежности конструкции.

устройство, размер досок под черепицу на крыше

Содержание:

Особенности обрешетки для металлочерепицы
Шаг обрешетки в зависимости от длины волны
Монтаж обрешетки
Правила выполнения работ
Устройство в местах с дополнительными элементами крыши

Обрешетка является важным элементом кровли, отвечающим за долговечность крыши дома. Надежность конструкции закладывается еще на этапе крепления. При монтаже обрешетки под металлочерепицу необходимо учитывать определенные особенности, а также знать общую теорию по данному вопросу.

Особенности обрешетки для металлочерепицы

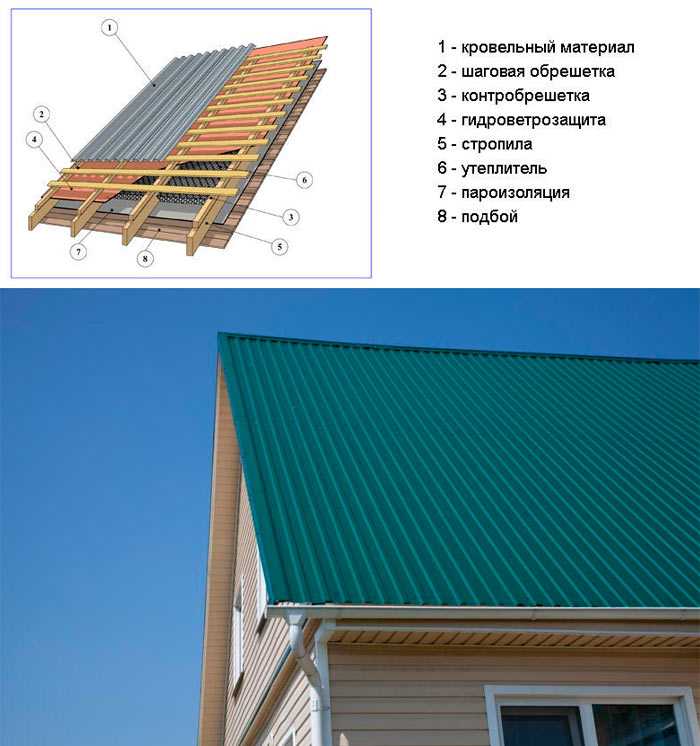

Еще на подготовительном этапе нужно определить вид будущего настила. Он может быть сплошным и решетчатым. Порядок действий при устройстве обрешетки определяется в первую очередь длиной волны профиля.

Если планируется сплошная конструкция, то необходимы обрезные доски (32×100 мм), также подойдут квадратные брусья со стороной 50 мм. Их нужно класть практически вплотную друг к другу, величина зазора — 10 мм. Он требуется для вентиляции подкровельного пространства.

При применении решетчатого настила устройство обрешетки под металлочерепицу становится немного сложнее. Но при этом снижается расход материалов, а значит, данный вариант выйдет дешевле, если сравнивать с первым. Кроме того, такая конструкция будет меньше весить, что приведет к снижению массы крыши.

Шаг обрешетки в зависимости от длины волны

При конструировании обрешетки под черепицу нужно основываться на ключевых размерах конструкции. К ним относятся шаг крепления и еще габариты досок. Первый параметр зависит от вида применяемого профиля (длина волны покрытия). Место с наибольшей жесткостью у профилированного места находится под волной. Именно через него выполняется крепление к обрешетке.

В продаже можно найти металлочерепицу с разной длины волны, от которой будет зависеть шаг несущей системы. Но обозначены основные типоразмеры этого параметра. Теперь рассмотрим их соответствие.

Для облегченных конструкций с простой конфигурацией, небольшой высотой волны, если толщина листа составляет примерно 0.4-0.45 мм, стоит выбирать брусья сечением 25×100 мм. Для сложных кровель предназначена доска 32×100 мм, ее же можно использовать при укладке металлочерепицы толщиной 0.5 мм и с крупным показателем высоты волны. Оба варианта требуют стропильную систему с шагом в диапазоне от 60 до 90 сантиметров. Доски 40×60 и 50×50, предназначены для стропильного шага не менее одного метра. Их используют очень редко.

Можно выделить 3 разновидности листов, отличающихся по длине волны: 30, 35 и 40 сантиметров. От этого показателя будет зависеть стропильный шаг. Расстояние между досками определяется от их центра. Эти параметры потребуются при расчете размеров конструкции обрешетки.

Монтаж обрешетки

Потребуются гвозди с длиной, в два раза превышающей толщину доски, и диаметром 3-3. 5 мм. Они будут использоваться для крепления. Доска по краям фиксируется на 2 гвоздя, забивать их нужно как можно ближе к оси стропила.

В первую очередь стоит заняться креплением ряда досок у карниза. Выполнить задачу нужно максимально аккуратно, поскольку они будут использоваться для выравнивания листов профиля. Предварительно следует нанести разметку, а потом качественно их закрепить. При этом первая доска по толщине должна не менее чем на 10 миллиметров превышать толщину остальных реек. Точные указания по размерам можно узнать в сопроводительных документах к профилю. Разница в толщине нужна для нивелирования перепада листовых опор.

Расстояние от первой до второй рейки должно быть меньше, чем шаг между остальными. Измерять его нужно от края первой и до центра второй доски. При расчете стоит учитывать длину выступа края листа и наклон кровли. Еще этот параметр зависит от планируемого диаметра водосточной системы. Но существует специальная таблица, из которой можно узнать необходимые размеры.

Для начала стоит сделать примерку. Возьмите 2 отрезка и зафиксируйте на обрешетке. Затем идет укладка профнастила, после чего нужно сделать выступ металлочерепицы, необходимый для отвода воды.

Возможные ошибки при монтаже обрешетки крыши под металлочерепицу:

• Если выступ получится больше нужного, то начнутся проблемы с водоотводом, жидкость станет переливаться через канавку отлива;
• Меньшие размеры выступа тоже нарушат отвод жидкости;
• Нестыковка профильных листов;
• Сложности при установке торцевых и фронтонных планок;
• Слабое крепление к обрешетке.

Правила выполнения работ

Гидроизоляционную пленку необходимо запускать в водосток по крайней планке. Для защиты материала от нарушения целостности, его верх делают скошенным. Угол среза должен составлять от 120 до 140 градусов. Скос замеряется относительно торца стропилины.

Во время монтажа внешних торцевых досок нужно следить за сохранением выступа над устанавливаемой конструкцией. Его размер основывается на высоте профиле. Обычно он находится в диапазоне от 28 до 58 миллиметров.

Когда закреплено 3-4 ряда реек, можно перенести элементы конструкции на крышу, чтобы потом их доставать оттуда. Это позволит обеспечить удобство процесса. Чтобы закрепить конек, нужно добавить по доске на обоих скатах крыши. Устанавливаются они в местах соединения с обрешеткой.

Важный нюанс: применяются размеры досок для обрешетки под металлочерепицу аналогичные с теми, что предназначены для установки самой конструкции.

Устройство в местах с дополнительными элементами крыши

В тех местах, где размещены дополнительные элементы конструкции, например, примыкания, нужно устанавливать сплошную обрешетку с шириной 15-20 сантиметров, а также делать отдельную стропильную систему, на которой будут фиксироваться брусья или доски.

Если речь идет о ендове, то нужна сплошная несущая система, размещаемая у каждого ската крыши. В таком случае ширина будет 10 миллиметров. А оптимальная величина зазоров между планками составляет 20 миллиметров. Ее обеспечение сделает в подкровельном достаточный уровень вентиляции.

В ходе монтажа обрешетки крыши над утеплителем нельзя забывать о зазоре. При этом недопустимо использовать доски, размеры которых шире заявленных. В противном случае зазор получится недостаточно просторным. В такой конструкции будет нарушена циркуляция воздуха, что приведет к образованию конденсата, который будет медленно разрушать крышу.
