Устройство колпаковой печи: Печь Кузнецова – принцип работы, строительство своими руками

Колпаковая печь Кузнецова: порядовка, фото, схема

24.03.201616.01.2018 Юлия7644 Views 0 Comments Для дачи, Для дома, Дровяная, Кирпичная, Отопительная, Отопительно-Варочная, Стационарный

Большой вклад в развитие печного дела внес И.В. Кузнецов, посвятивший практически всю свою жизнь изобретению и совершенствованию большого количества новых конструкций печей. Он целенаправленно трудился над тем, чтобы его разработки эффективно работали и приносили пользу людям.

Усовершенствование спроектированных ранее тепловых конструкций основывается на оснащении их более рационализованными возможностями. Таким образом, у некоторых моделей претерпевала изменения топка, повышалась сохранность тепла, добавлялось определенное оборудование и прочее. То, что конструкции, созданные Кузнецовым, работают качественно, уже давно доказано их большой популярностью и многими годами эксплуатации. Положительные отзывы о печах Кузнецова мотивируют многих на самостоятельное изготовление бытовых тепловых устройств. В таком случае можно немного сэкономить, но нужно правильно подбирать материалы и неукоснительно выполнять схему порядовки печей Кузнецова.

Содержание

• 1 Принцип функционирования кузнецовской печи
• 2 Разновидности печей
• 3 Сильные стороны кузнецовских печей
• 4 Самостоятельное изготовление
  • 4.1 Подготовительные работы
  • 4.2 Выполнение основных требований
  • 4.3 Подготовка инструментов и основных материалов
  • 4.4 Важные моменты
  • 4.5 Выполнение кладки колпаковой печи

Принцип функционирования кузнецовской печи

Кузнецовым был предложен совершенно новый подход к построению печи из кирпича. Как известно, в печах традиционной конструкции имеются каналы, по которым происходит движение горячих газов, нагревающих кирпич. Главным фактором, поддерживающим данный процесс, является тяга. Такой принудительный метод прогревания корпуса печи характеризуется неравномерностью распределения тепла. Кроме того, он часто приводит к образованию трещин в стенках конструкции. При строительстве подобной печи, занимающей довольно много места в помещении, используется множество кирпичей.

Возникает вопрос и относительно наличия места для установки теплообменника. Это устройство теряет указанный производителем срок службы, если его разместить в самой топке. Постоянный контакт с огнем губительно сказывается на прочностных характеристиках теплообменника. Такое соседство приводит также к ухудшению условий горения топлива, снижению коэффициента полезного действия печи и образованию большого количества сажи.

В сооруженной по кузнецовскому методу печи газы движутся свободно.

Схема работы колпаковой печи Кузнецова

Такая конструкция основывается на установке внутри нее колпаков, представляющих собой сосуды, перевернутые днищем вверх. В некоторых моделях печей колпаки могут иметь верхние отверстия. Сосуды располагаются в различном порядке, однако основным условием их размещения является наличие между ними вертикальных пустотных щелей, называемых сухим швом. Образованное таким образом пространство шириной до 3 см не заполняют ни теплоизолятором, ни раствором. Вследствие этого газы свободно движутся, перемещаясь из одного сосуда-колпака в другой.

Чтобы легче представить себе схему работы колпаковой печи Кузнецова, нужно визуализировать в своем воображении костер, разожженный на открытом воздухе. В результате того, что воздух имеет неограниченный доступ к пламени, от костра идет незначительное тепло, которое сразу же рассеивается в пространстве. Можно изменить характер процесса нагревания воздуха вокруг костра, если накрыть его колпакообразным сосудом, например, казаном большого размера. При этом внизу важно оставить зазор, чтобы совсем не загасить пламя. Как результат, горячий газ естественным путем поднимается к днищу казана и ограничивает доступ поступающего снаружи воздуха. После отдачи тепла стенкам сосуда он, спускаясь к открытому проему, постепенно охлаждается и выходит наружу, а его место занимает следующая порция жара.

Такой саморегулирующийся процесс характеризуется возможностью дозировки наружного воздуха и нахождения разогретого газа в сосуде до полного остывания.

Схема работы колпаковой печи Кузнецова

Описанный выше принцип используется в печах Кузнецова, для которых применяются сразу два колпака, соединенные сухим швом. Такая нестандартная конструкция способствует повышению эффективности передачи достаточного количества тепла от печки в помещение, где она установлена. Горячие газы сначала заполняют собой первый колпак, тем самым нагревая его стенки, а затем, охлаждаясь, уступают место горячему потоку, который поднимается из топки.

Стараясь оптимизировать этот процесс, изобретатель еще на первой его стадии, которая начинается после топливника, решил разделить поток газов в соответствии с их температурой. С этой целью он использовал перегородку для отделения пространства колпака от топки. При этом барьер не достигает дна сосуда. В результате такого разделения горячие газы сразу же устремляются к своду колпака, а поток более низкой температуры направляется по сухому шву через щель в перегородке. Таким образом, за счет скопления под сводом горячих газов и наличия барьера в первый колпак воздух поступает только в необходимом количестве. Это способствует полному сгоранию топлива с образованием определенного количества золы.

Аналогичный процесс движения газов происходит и в колпаке, установленном над первым.

Чертеж колпаковой печи Кузнецова

Менее горячие продукты горения размещаются внизу сосуда, а раскаленные газы стремятся к своду и при остывании отдают тепло на кирпичные стенки. Затем они опускаются вниз и по дымоходу выводятся наружу. За счет оснащения печи двумя колпаками, в которых происходит естественное нагнетание и движение газов, создание принудительной тяги в дымоходной трубе не требуется.

Разновидности печей

Колпаковые печи Кузнецова, спроектированные в основном с целью использования в быту, сооружаются для выполнения определенных функций. Различают следующие виды таких конструкций:

• варочного типа – для приготовления пищи;
• отопительные – для обеспечения жилого помещения теплом;
• банные печи Кузнецова – для обогрева бань;
• уличные печи имеют вид простых барбекю или целых печных комплексов;
• для выпекания хлеба часто совмещаются с другими видами печей;
• печи-камины, выполняющие скорее эстетическую роль.

Здесь названы лишь наиболее распространенные виды кузнецовских печей. Часто специалисты создают комбинированные варианты таких конструкций, отличающихся своей многофункциональностью. Хорошо всем знакома, например, отопительно-варочная печь, благодаря которой можно и дом обогреть, и пища приготовлена.

Сильные стороны кузнецовских печей

Более конкретно можно выделить следующие преимущества конструкций Кузнецова:

1. Колпаковая печь кузнецова с котлом и хлебной камерой. Источник

   Коэффициент полезного действия достигает 80%.

2. Не требуется использование промышленных технологий и уникальных материалов для обеспечения высокой температуры сгорания топлива.
3. В колпаковой печи любой вид топлива превращается в золу с образованием минимального количества сажи.
4. Уход за колпаковой отопительной печью Кузнецова совсем несложен из-за практически полного сгорания сажи. Чистку конструкции можно проводить раз в несколько лет.
5. По сравнению с централизованной системой отопления, обладающей такой же теплоотдачей, как и кузнецовская отопительная печь, в доме, где она установлена, температура воздуха более стабильна. При этом нормальное суточное функционирование конструкции Кузнецова обеспечивается всего лишь двумя топками.
6. Экономия средств, идущих на приобретение материала для обустройства короткого дымохода (поскольку тяга и так хороша), а также удобство монтажа такого элемента конструкции.
7. Водогрейный контур встраивается в печь без какого-либо ущерба для технических параметров сооружения.
8. Внешний вид и изящность двухколпаковой печи Кузнецова позволяет решать различные задачи, стоящие перед дизайнером и касающиеся стилистического оформления помещения.

Самостоятельное изготовление

Пример работы. Источник

Прежде чем начать строительство колпаковой печи Кузнецова своими руками, нужно четко знать, какую роль в доме или на приусадебном участке она будет выполнять. Во всеобщее пользование представлено более 150 чертежей печей, разработанных Кузнецовым. Каждый может выбрать себе наиболее приемлемый вариант, но здесь мы рассмотрим технологию строительства достаточно простой колпаковой печи Кузнецова своими руками для отопления жилого помещения.

Проектируя установку двухколпаковой печи Кузнецова своими руками на первых этапах строительства дома, позаботьтесь о том, чтобы она смогла равномерно обогреть все помещения жилого назначения. Не совсем удобно сооружать такую конструкцию в уже выстроенном полностью доме. Тем не менее, если возникла такая необходимость, то почему бы и не постараться над таким проектом. Важно только при определении места обустройства дымохода обратить внимание на расположение несущих конструкций и балок.

Фундамент под печь нужно планировать или вместе с возведением основы для дома, или в уже готовом здании, но следует подготовиться к тому, что процесс будет трудоемкий и затратный по времени.

Подготовительные работы

Колпаковая печь Кузнецова своими руками на начальном этапе возведения предполагает закладку фундамента. Для выполнения этого процесса нужно запастись штыковой и совковой лопатой, а также следующими материалами:

• песком (3 части), цементом (1 часть) и водой для приготовления раствора;
• армирующим прутом среднего сечения;
• полиэтиленовой пленкой;
• доской для сооружения опалубки.

Работы по обустройству фундамента должны выполняться в следующем порядке:

1. нужно выкопать котлован с ровными стенками на глубину до 1 м. Минимальные размеры должны составлять: в ширину 1 м, в длину 1,5 м. При необходимости увеличения периметра ямы следует соблюдать пропорции.
2. Дно котлована нужно засыпать слоем песка (высота 15 см) и оставить в таком виде на пару дней для свободного оседания.
3. Соорудить опалубку можно как из досок и фанеры, так и из подходящих изделий из древесины (старых дверей, отдельных элементов отжившей свой век мебели и прочее).
4. Из-за того, что конструкция печи Кузнецова отличается небольшим весом, армирующий прут можно брать не особо толстый.
5. Заливать раствор нужно медленно, по ходу выпуская пузырьки воздуха за счет перекапывания его лопатой. Такие действия приведут к укреплению фундамента. В итоге поверхность фундамента должна иметь вид ровной гладкой плиты, уровень которой на 2 кирпича не доходит до пола.

После заливки свежеприготовленный фундамент нужно оставить в покое на 5-7 дней, а то и более (на 20-25). Время, отведенное для полного застывания и высыхания основы, важно предусмотреть заранее. В этом случае не стоит торопиться. Чем дольше выстоится фундамент, тем выше будет его прочность и устойчивость всей конструкции печи.

Выполнение основных требований

Некоторые моменты при возведении:

1. Кирпич, из которого сооружается внутренняя огнеупорная оболочка, при нагревании склонен к расширению. Поэтому так важно обеспечить независимость этой части печи от всей ее конструкции.
2. Огнеупорную оболочку внутри печи создает шамотный кирпич, установленный на ребро. Чертежи не всегда передают этот момент, однако его следует учесть. При установке простых кирпичей из глины допускается свобода действий со стороны мастера.
3. Используя проволоку, нужно в каждом 3 ряду кирпичей выполнять их связку.
4. При установке всех металлических приспособлений важно оставить место с учетом их возможного расширения. Специальной прокладкой ограничивают касание изделий из металла к кирпичной кладке.
5. По окончании сооружения печи Кузнецова своими руками рекомендуется использовать огнеупорный состав для обработки кирпичей.
6. Запускать колпаковую печь в работу нужно постепенно, начиная с разогрева на минимальной температуре, а затем ее повышая.

Подготовка инструментов и основных материалов

Основательно подготовиться к сооружению печи Кузнецова своими руками можно только тогда, когда под рукой будет в наличии болгарка, оснащенная алмазными дисками, и перфоратор с насадкой в виде миксера. Кроме того, к месту установки отопительного устройства нужно доставить следующие материалы:

1. кирпич двух видов: огнеупорный (шамотный) и простой глиняный марки М150. Количество этого материала рассчитывается в соответствии с чертежом, разработанным специалистом.
2. Глина хорошего качества – в пределах 100 кг.
3. Песок, очищенный от камушков и различных примесей. Его потребуется в 2 раза больше, чем глины.
4. Вместо предыдущих двух компонентов можно воспользоваться уже готовой сухой смесью, предлагаемой строительными магазинами, для приготовления раствора. Такой вариант заготовки песка и глины удобен тем, что производители товара уже предусмотрели нужные пропорции этих материалов. Готовую смесь можно брать из расчета примерно 0.2 куб. м на 500 штук кирпича.
5. Различная фурнитура, изготовленная из металла, представлена поддувальной и топочной дверкой, задвижкой, колосником, обычной стальной и заборной пластиной. Кроме этих изделий нужно еще запастись проволокой длиной 5 м, а также стальными уголками в количестве 2 штук.

Важные моменты

Правильная порядовка колпаковой печи Кузнецова позволит добиться равномерного прогревания стен и обеспечить отличную тягу.

Перед тем как начать кладку, многие мастера стелят рубероид. Однако мы рекомендуем уложить слой фольги, которая, обладая способностью к отражению, позволит лучше сохранить тепло.

Теплоотдача устройства во многом зависит от количества отделений, созданных в нем. Однако, для сооружения самой теплой колпаковой печи при их выстраивании важно соблюсти порядок кладки и условия объема.

Как выглядит. Источник

Чтобы сохранить эстетичность внешнего вида и физические параметры конструкции, которые изначально заданы на чертеже, следует своими руками шлифовать каждый кирпич перед тем, как выстраивать из него кладку.

Не допускается никаких изменений в порядовке. Однако от 23 до 27 уровня можно применить свою фантазию для декорации сооружения.

Выполнение кладки колпаковой печи

После окончательного застывания фундамент покрывается фольгой, отражающей вверх нисходящий поток тепла. Такое покрытие может слегка выступать за периметр фундамента. По окончании строительных работ излишек фольги уберется.

Как уже не раз упоминалось, кладка колпаковой печи Кузнецова выстраивается со схемой, предложенной изобретателем конструкции:

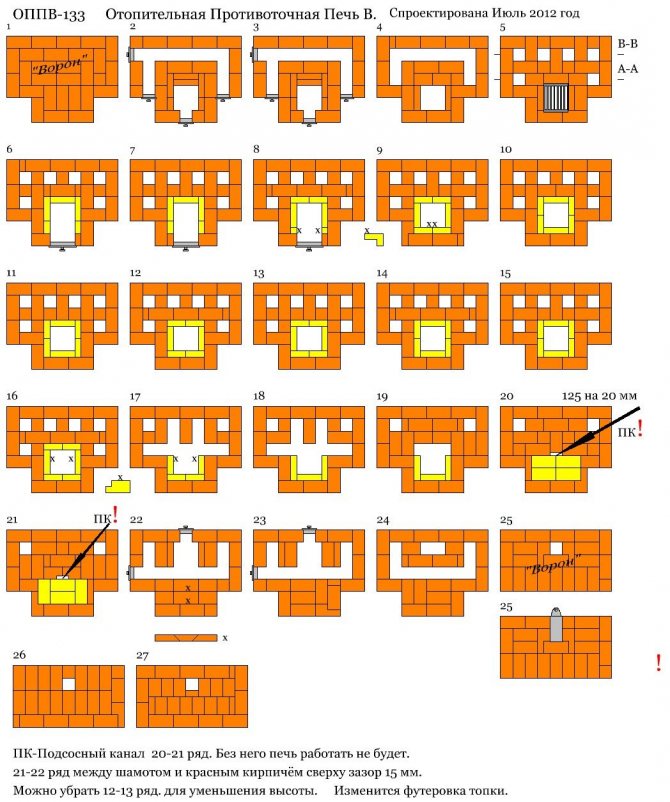

Порядовка колпаковой печи Кузнецова

1. при возведении боковых стенок используется ложковый способ выкладывания кирпича. Работа выполняется справа налево. Таким образом, начало передней и задней стенок представлено четырьмя, левой – тремя, а правой – двумя кирпичами. Последняя пара располагается между крайними кирпичами фасадной и задней стороны печи.
2. В этот ряд вставляется поддувальная дверца и закладывается проем для чистки печи от сажи. Такое окошко можно располагать с любой стороны конструкции, но только ниже уровня топки.
3. Этим рядом продолжается выстраивание стенок по примеру предыдущего уровня.
4. Пространство над поддувалом суживается и достигает в ширину размеров 1,5 кирпича.
5. Отдаленный от топки угол обустраивается перегородкой, которая будет выполнять роль трубы, ведущей из нижнего в верхний отсек.
6. Кладка боковых стенок продолжается равномерно, а для сброса продуктов горения в поддувало делается ободок из огнеупорных кирпичей и укладывается колосник.
7. Следующим рядом образуется начало топки, из которой дымоход выводится в соседнее пустотное отделение.
8. Аналогичный предыдущему ряду.
9. Огнеупорная оболочка создается из выложенного в полкирпича шамота и выполняется накрытие топки.
10. Выполняется аналогично.
11. Происходит смена кладки в полкирпича на целую единицу.
12. В полкирпича из огнеупорного материала выполняется решетка.
13. Кладка продолжается без изменений.
14. На месте решетки образуются 2 дымохода.
15. Кладка продолжается аналогично предыдущему ряду.
16. Боковые стенки огнеупорной оболочки продолжают выстраиваться в целый кирпич, и выполняется перекрытие дымоходов, ведущих в воздушное отделение.
17. Плотно устанавливается стальная пластина, перекрывающая допуск дыма на верхний уровень. Выход к нижнему дымосборнику закрывается с помощью кирпича. Теперь дым может выйти наверх только через ход, заложенный в 5 ряду.
18. Этим рядом начинается верхний уровень конструкции и фиксируется стальная пластина с трех сторон кирпичом, а с четвертой – раствором.
19. В дымосборник укладывается кирпич в качестве опоры для верхнего покрытия печи. В один кирпич выкладывается пазуха для выхода дыма в трубу из верхнего дымосборника.
20. Продолжение кладки.
21. Закладывается выход в трубу.
22. Стальной пластиной, которой предназначена роль поддержки кирпича под паросборник, накрываются передние стенки духовки.
23. Выкладывается в четверть кирпича вытяжка для паросборника, а для остальной части потолка делается перекрытие.
24. Идет ровная кладка.
25. Между дымоходом и паросборочной трубой устанавливается закрытое соединение.
26. Последующие два ряда аналогичны 24 и 23.
27. Труба оснащается пластиной-заборником.
28. Создается сплошное перекрытие из кирпича.
29. Этот ряд аналогичен предыдущему и усиливает его кладку.
30. Последующими рядами выкладывается труба сечением в 1 кирпич.

Похожие статьи:

Печи Кузнецова – особенности конструкции отопительного агрегата

Содержание:

1. Преимущества
2. Устройство печи Кузнецова
3. Металлическая альтернатива

И. В Кузнецов в 1962 году собрал вокруг себя единомышленников и начал разрабатывать печи, которые отличались высоким коэффициентом полезного действия и отличной экономией используемого топлива. Самое главное, что разработки тех времен стали востребованы именно сейчас. Инженер предвидел, что экономия когда-то станет камнем преткновения, что мы и наблюдаем сегодня. И все же, что такое печи Кузнецова?

По сути, это старинные русские печи, которые были модернизированы, была изменена схема внутренней конструкции. Но с внешней стороны это все те же кирпичные отопительные агрегаты. Но в чем же разница разработок тех лет с современными отопительными приборами, которые во всю рекламируются производителями (отечественными и зарубежными)? Для сравнения приведем вот такой пример:

• Чтобы отопить дом площадью 100 м², используется колпаковая печь Кузнецова, которая вырабатывает всего лишь 4 кВт тепловой энергии.
• Все мы прекрасно осведомлены, что отопить такое пространство может прибор с тепловой мощностью не меньше 10 кВт.

Вот вам и огромная экономия, вот вам и высочайший КПД, о которых мы говорили выше. Кстати, хотелось бы отметить, что печных дел мастер до сих пор получает огромное количество заказов из-за рубежа. Хотя и европейские, и американские производители считаются лидерами в этой сфере производства. Но вот таки отметили же они Кузнецова и выделили его печи, а, значит, признали его и их превосходство.

С водяным контуром

Преимущества

• КПД – 80%. Для дровяных печей превосходный показатель.
• Высокая температура сжигания топлива.
• В печах Кузнецова можно сжигать любой вид твердого топлива. При этом оно сгорает, так сказать, до конца, оставляя минимальный объем золы.
• Из предыдущего выходит следующее – такие печи можно редко чистить, золы-то остается совсем немного.
• Низкая материалоемкость при равномерном режиме тепловой отдачи между растопками прибора. Можно сделать такое сравнение – в городской квартире колебания температуры могут быть чаще, и это при центральном отоплении, чем в частном доме, где возведена кузнецовка. Учитываем тот факт, что закладка топлива производится всего лишь два раза в сутки.
• Есть возможность совместить печь Кузнецова с водяным отоплением дома. Вам только надо установить внутрь топки трубный контур, который и будет соединен с трубной системой водяного отопления. Самое главное, что технические характеристики агрегата из-за этого не ухудшаются.
• В печах этого типа невысокий дымоход. Но вот что удивительно, тяга из-за такой конструктивной особенности не снижается.
• Внутренняя конструкция позволяет производить установку печи в любое помещение в независимости от габаритов комнаты и ее предназначения. К тому же дизайн может быть выполнен по усмотрению заказчика.
• В таких приборах переход от топки до остывания происходит, так сказать, автоматически. При этом происходит самопроизвольное перераспределение тяги по каналам. Такой элемент, как вьюшка, нет необходимости закрывать. Как конструктивный элемент, она, скорее всего, должна использоваться во внештатных ситуациях.

Внимание! При использовании печки Кузнецова нет необходимости организовывать вентиляционную систему в помещении. Все дело в том, что в конструкции этого отопительного агрегата происходит перераспределение тяги по совершенно уникальной схеме. В печи установлены так называемые низовые каналы, по ним тяга пропускает поток воздуха, который проходит вдоль нагретых частей печи. Когда в камере сгорания топлива горит огонь, он сам часть воздуха оттягивает на себя.

Печь на два этажа

Устройство печи Кузнецова

Если рассматривать традиционные отопительные печи со сложным дымоходом, а таких немало, к примеру, пятиоборотная голландка, то необходимо отметить, что в этой сложной трубе, хотите вы того или нет, будут обязательно возникать завихрения. Наверное, все слышали, как гудят зимой эти печи. Казалось бы, что если дымоход – это длинная и узкая труба, то никаких проблем здесь возникнуть не должно. Потому что вихревые потоки, пока доберутся до выхода, все свою тепловую энергию оставят внутри прибора.

Но практика говорит о том, что в этой теории есть и свои отклонения, при которых КПД агрегата не превышает 60%. Почему так происходит? Потому что в канальных конструкциях тепловой энергии выделяется огромное количество, но только ее небольшая часть используется на обогрев помещения или теплоносителя. Остальная просто вылетает в трубу. Здесь может быть два сценария:

1. Вихревые горячие потоки, не остывая, вылетают в трубу.
2. Остывают, но при этом выделяют огромное количество дыма и сажи.

И теперь даже нельзя с уверенностью сказать, какой вариант лучше. Кстати, если сравнивать с каким-то теплотехническим процессом, то канальная печь – это ядерный реактор. А вот кузнецовка – это термоядерный реактор. Во втором случае выделенная тепловая энергия полностью потребляется и передается в помещения. И самое важное, что ее выделяется только в необходимом количестве, ни больше, ни меньше. Это создается за счет свободного движения дымовых газов. Они не прокручиваются по многу раз, а сразу же подаются в тело печки.

Модельная линейка

Колпаковые модели

Вообще, колпаковые печи известны давно. Принцип их работы заключается в том, что внутренние полости дают возможность свободного перемещения топочных газов. Но при этом в таких конструкциях происходит пиролизный процесс, при котором сгорают мелкие и средние  фракции. Для примера рассмотрим двухколпаковые печи Кузнецова.

В них пиролизное сжигание происходит уже под первым колпаком. К тому же данный процесс является саморегулирующимся. Как это понять? Если вдруг топливо в топке начинает сильно разгораться, то топочные газы, которые заполняют колпак, начинают двигаться вниз. Их становится больше, объем увеличивается, но при этом сам колпак не дает им двигаться вверх. Плотность газов растет, и их масса начинает давить на пламя огня, которое теряет свою интенсивность. Как только горение ослабевает до определенной нормы, процесс поворачивается вспять.

Все специалисты пришли к мнению, и И.В Кузнецов в том числе, что идеальная двухколпаковая печь – это агрегат круглого сечения. В данном случае роль второго колпака играет внешняя стенка прибора, под сводом которой нейтрализуются угарные газы (моноокись углерода) и окислы азота. В сам дымоход выходят лишь углекислый газ и влажные пары воздуха. Правда, необходимо отметить, что печи круглого сечения имеют ряд недостатков:

• В них сложно устанавливать дверцы.
• Да и чистить их очень неудобно.

Поэтому на практике чаще всего устанавливают колпаки один над другим, соединяя их дымоходом. При этом происходит снижение КПД агрегата, правда не на много, всего лишь на два процента.

Банная печь с каменкой

Кстати, если вы хотите организовать систему горячего водоснабжения или соединить печь в систему водяного отопления, тогда рекомендуется проточный теплообменник устанавливать под сводом второго колпака. Здесь температура находится в диапазоне 200-400°С, так что требования к материалу теплообменника не такие уж и жесткие. К тому же под вторым колпаком не собирается сажа, что продлевает срок эксплуатации металлических изделий. А вот свод первого колпака является основным источником тепловой энергии.

Существует достаточно широкий модельный ряд, где можно выделить не только приборы для отопления жилых помещений. Хотелось бы отметить печи Кузнецова для бани, отопительно-варочные конструкции, печки с лежанкой и так далее. Вариации могут быть разные, здесь важен принцип внутреннего расположения элементов агрегата.

К чему все мы это ведем? А ведем мы все это к одному вопросу, который касается экономичности сооружения данного типа отопительных приборов. Ведь, что чаще всего влияет на выбор того или иного отопительного агрегата? Первое – эффективность работы. Второе – экономия используемого топлива. Третье – экономия сооружения. Чем меньше денег вы затратите в самом начале, тем больше их останется на дополнительные нужды вашей семьи.

Колпаковая схема

Но необходимо учитывать и вот такое положение – чтобы печь хорошо отапливала, варила и сушила, нужно ее грамотно выполнит в материале. Не будем здесь разбираться в порядовке печи Кузнецова, просто отметим, что на единицу вырабатываемой тепловой энергии необходимо в полтора раза меньше материала, чем если бы разговор шел об обычных канальных моделях. С чем это связано? С тем, что колпаковая схема печи Кузнецова внутри, если так можно выразиться, «пустее». А, значит, на ее устройство уйдет меньше материала.

Кстати, когда дело касается чертежей печей Кузнецова, то сам автор не возражает, если их копируют для себя, так сказать, для собственного пользования, когда мастер у себя в доме решает сооружать печь той или иной конструкции. А вот переиздавать их запрещено.

Отопительная печка

Особенности сооружения

Есть несколько положений, которые определяют качество будущего сооружения. Давайте рассмотрим некоторые из них.

• Топка обязательно выкладывается из шамотного кирпича марки Ш-5 или ШБ-8.
• Все тело устройства возводится из обычного кирпича марки не ниже М150.
• Топка выкладывается в виде плавающей конструкции. Что это такое?

Здесь несколько достаточно серьезных положений. Первое – раствор между шамотной и обычной кладкой выковыривается, а вместо него укладывается минеральный картон (он может быть базальтовым, каолиновым или другим). Второе – нельзя использовать так называемые связываемые модули. Топка должна быть отдельным элементом в конструкции самой печки. Никаких выступов, никаких крепежей. Почему это так важно? Потому что теплоемкость обычного и шамотного кирпичей сильно отличаются друг от друга. Сильно нагретый шамот начнет быстро расширяться и порвет кирпичную кладку стены печки. А плавающий принцип сооружения не дает сделать этого.

По сути, зная принцип работы самого отопительного агрегата, можно создать свою конструкцию. Просто необходимо знать последовательность кладки кирпичей – это так называемая порядовка. Кстати, предлагаем вам ознакомиться с порядовкой колпаковой печи Кузнецова, которую можно сделать своими руками. Это непринципиальная схема.

Самодельная печь Кузнецова – порядовка

Металлическая альтернатива

Выше уже упоминалось о том, что кузнецовки могут быть установлены в любых помещениях. Но так как считается, что печи круглого сечения – это идеальный вариант, то стоит задуматься над их возведением в небольших по площади помещениях. Правда, необходимо оговориться, что в небольших комнатах придется ставить небольшие по габаритам установки, а, значит, будет снижаться и их КПД.

Так вот, чтобы коэффициент полезного действия не снижался, рекомендуют конструкции данного типа делать из металла. Чугун здесь не подойдет, слишком тяжел этот металл, да и очень хрупок. Хотя из него получилась бы недорогая печка.

Небольшая модель

А вот стальная модель, обработанная порошковой краской, будет неплохой альтернативой. Тем более в печах Кузнецова на сдвиг ничего не работает, а это для стальных конструкция самый важный показатель. Так что проблем здесь быть не должно. Правда, проблема появляется в другом месте – это свод первого колпака, где собираются топочные газы с высокой температурой. К сожалению, сделать футеровку свода в небольших печках – проблема номер один. И ее еще необходимо решить. Так что металлические альтернативы кирпичным пока отложены в сторону.

Колпаковые печи: конструкция и преимущества

• 19 мая 2020

Колпаковая печь относится к семейству металлургических печей .

Их классификация зависит от структуры, типа металла или проведенной термической обработки; но с общей чертой: они изготовлены из материалов, устойчивых к высоким температурам .

Важные для этого типа печей, эти материалы подходят для выполняемого типа термообработки и являются идеальным решением для выдерживания высоких температур в течение длительного времени, без химической реакции на обрабатываемую шихту, в контакте с ними в течение всего времени процесс.

Под «высокими температурами» мы подразумеваем свыше 1100° , что может вызвать проблемы в случае неправильного выбора материала.

Колпаковая печь s, в частности, используются для проведения термообработки, такой как цементация, карбонитрация, закалка, отжиг и процесс нормализации .

В состав конструкции входят:

– основание, диффузор и камера и вентилятор, расположенный между основанием и диффузором;
– внутренняя крышка и внутренняя рубашка, первый компонент с функцией полного покрытия системы, второй для отделения области загрузки от зоны нагрева;
– охлаждающая крышка, обеспечивающая быстрое охлаждение после процесса отжига.

…Все это приводит к важным преимуществам .

4 преимущества колпаковой печи и богатый опыт Nicro в этом производстве

Ниже приведены причины, по которым колпаковая печь является отличным решением:

печи могут выполняться на широком спектре материалов ;
2) Благодаря нагревательным и охлаждающим колпачкам время лечения легче;
3) Колпаковые печи предлагают безопасный и экономичный метод термической обработки;
4) Его конструкция обеспечивает быструю загрузку обрабатываемого материала.

Учтите также, что Nicro может поставить полную группу конструкции (основание, диффузор, пленум, вентилятор, колпак и кожух) , изготовленную внутри компании.

Почему это должно быть плюсом?

Поскольку процесс от общего производства до единичного контролируется шаг за шагом с контролем соединения между отдельными компонентами проекта перед их установкой, таким образом, с сокращением времени на этапе запуска растение.

Более тридцати лет Nicro работает над созданием раструбов, оснований и диффузоров различных размеров ; адаптируясь к запросу каждого клиента , разрабатывая решения по требованию.

Например, мы можем изготовить колокола высотой до 12 м или с диаметром корпуса 4,5 м. Нет необходимости подстраиваться под заранее установленные форматы.

Кроме того, постоянное обновление в секторе приводит к высоким результатам; например, введение новой технологии сварки , Force Tig, дополнительная эффективность в работе, предоставление более высокого качества на этапе сварки .

Колпаковые печи, таким образом, являются результатом работы, изученной и изученной профессионалов в секторе нацелены на постоянные исследования и разработки.

Выгода производства, выверенного во всех аспектах, в сочетании с преимуществами использования колпаковой печи при термообработке приводит к общему результату: уверенность в получении качественного продукта и, как следствие, экономия (время и экономическая выгода).

Колпаковая печь для отжига проволоки

тел. +886-2-278-45675

факс +886-2-278-45676

 e-mail:     [email protected]

ШАХМНАЯ ПЕЧЬ ДЛЯ ОТЖИГА ПРОВОЛОКИ
ПЕЧЬ КОЛПАКОВОГО ТИПА ДЛЯ ОТЖИГА ПРОВОЛОКИ
КАМЕРНЫЕ ПЕЧИ ДЛЯ ОТЖИГА ПРОВОЛОКИ
ЛИНЕЙНАЯ ПЕЧЬ ДЛЯ ЯРКОГО ОТЖИГА
ПЕЧЬ ОТЖИГА ПИКСИОННОГО ОТЖИГА / НЕПРЕРЫВНАЯ РОЛИКОВАЯ ПЕЧЬ

Применение:

• Колпаковые печи применяются в черной металлургии: светлый отжиг стальной проволоки, сфероидный отжиг рулонной низколегированной проволоки, отжиг полосовой стали, сфероидальный и светлый отжиг средних / низкоуглеродистая сталь, нержавеющая сталь, хромистая, хромоникелевая сталь, специальные сплавы никеля, железа и хрома, термическая обработка металлических шаров, нормализация, отпуск.
• В алюминиевой промышленности: для закалки, отжига алюминиевой фольги, вторичной термообработки.
• В медной промышленности: светлый отжиг проволоки, труб, металлических сеток, листов меди и термическая обработка легких металлических сплавов.

ХАРАКТЕРИСТИКИ И ХАРАКТЕРИСТИКИ КОЛПАКОВЫХ ПЕЧЕЙ

1. Контроль температуры: двадцатиступенчатый программно-логический контроллер включает 19 конфигураций и может точно и полностью контролировать температуру. Прочное внутреннее покрытие печи обеспечивает качественную теплоизоляцию. Высокие скорости нагрева и охлаждения достигаются благодаря превосходным теплоизоляционным свойствам керамических волокон и проводимости.
2. Тип отопления: электрическое, газовое. Температурная кривая регулируется оператором.
3. Атмосферный мониторинг :
   атмосферный: N2, h3, эндотермический газ. Смешанный эндотермический и обогащенный газ используется для увеличения количества выделяемого углерода и процесса обезуглероживания. Всегда поддерживайте эффективную, стабильную и высокоскоростную конвекцию технологического газа.
4. Операционная система:
   10 запрограммированных режимов управления температурой. Автоматическое управление зажиганием. Все производственные процессы контролируются на экране компьютера.
5. Воздушное охлаждение, управление системой воздушного охлаждения.
6. Качество и производительность.
7. Нет загрязнения, нет выбросов.
8. Система раннего оповещения :
   Аварийный газовый клапан активируется автоматически, когда давление газа достигает крайне высоких или низких стандартов. Система предупреждает и отключает вспомогательное питание. Предотвращение и контроль температуры автоматически. Система также предотвращает любую утечку газа.

ХАРАКТЕРИСТИКИ КОЛПАКОВЫХ ПЕЧЕЙ ДЛЯ ОТЖИГА ПРОВОЛОКИ

КОНТАКТЫ:

• Тел.
