В ремонтных и строительных работах применим гипсокартон и его комплектующие. Этот строительный материал имеет ровную поверхность, поэтому можно с лёгкостью выровнять стены с помощью ГКЛ, создать фигурные многоуровневые потолки, а также разделить комнату на две при помощи перегородок. Перегородки Кнауф из пазогребневого гипсокартона имеют множество плюсов. Функциональность перегородки в основном направлена на разделение помещения.

Вернуться к оглавлению

Полное содержание материала

• 1 Плюсы использования технологии Кнауф
• 2 Типы перегородок и особенности монтажа
• 3 Перегородка С112
  • 3.1 Монтаж перегородки С112
  • 3.2 Обшивка гипсокартоном перегородки С112
• 4 Перегородка С361
• 5 Перегородка С365
• 6 Перегородка W118
• 7 Факторы, влияющие на выбор перегородки

Плюсы использования технологии Кнауф

Сборные гипсокартонные системы перегородок Кнауф применяются как в квартирах, так и в общественных местах. Они имеют отличия по типам, размерам. С их помощью создаются стены и перегородки.

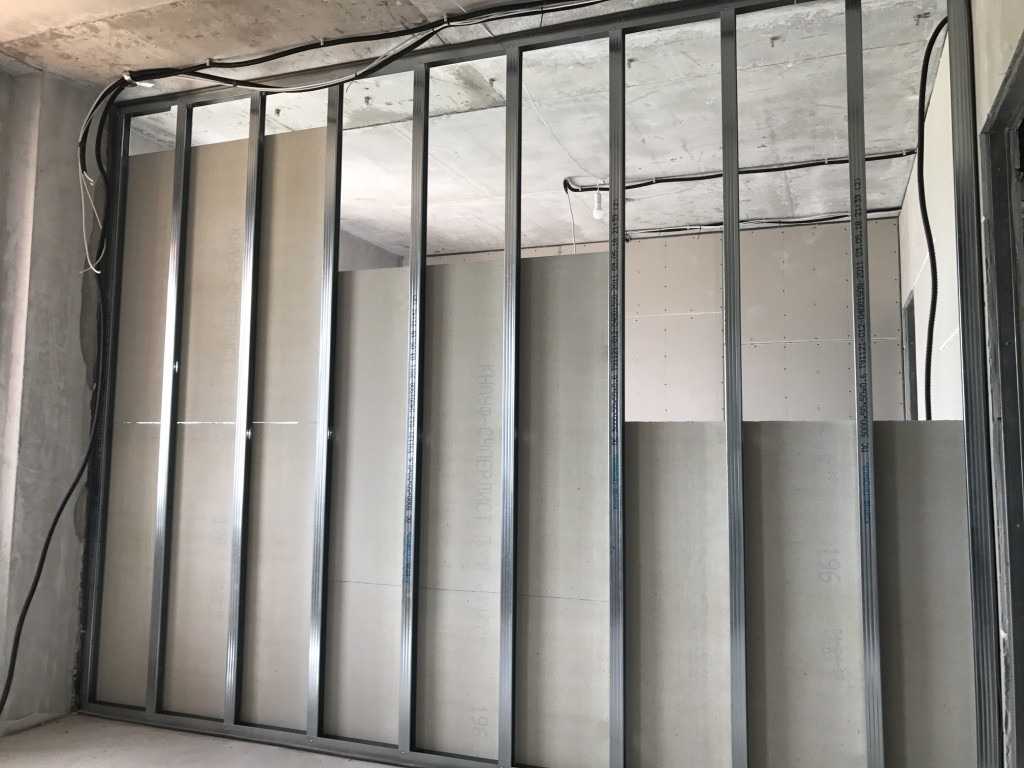

Сборка каркаса перегородки кнауф

Главным преимуществом, является материал Кнауф. Пазогребневые гипсоплиты созданы по литиевой технологии.

Необходимое количество материалов для монтажа перегородки

Они не горят и являются огнестойкими. Составные плиты не содержат ядовитых примесей, вредных для человека и животного. Такие плиты легко монтируются, поддаются обработке.

1. В данной системе используются комплектующие высокого качества. Для этого есть специальный отдел Кнауф, следящий за качеством выпускаемой продукции.
2. Расчет материала проходит легко, без затруднительных составлений математических формул и их вычитания.
3. Для каждой системы выпускается подробная инструкция для сборки гипсокартонной перегородки.
4. Для создания перегородки из гипсокартона самостоятельно, идёт закупка множества материалов. В готовой системе не требуется в отдельности покупка профилей для гипсокартона или крепежей.

Гипсокартонные перегородки Кнауф отличаются полной комплектацией, что немаловажно в монтаже перегородки и её дальнейшего использования.

Вернуться к оглавлению

Типы перегородок и особенности монтажа

Фирма Кнауф выпускает перегородки отличные своими размерами и типами. Они для удобства различия делятся на модели.

Схема устройства и конструкция перегородки кнауф

По конструкции перегородки Кнауф делятся на количество слоёв гипсокартона (ПГП):

1. Один слой гипсокартона.
2. Два слоя.
3. Три слоя ГКЛ.
4. Один слой влагостойкого гипсокартона на одном каркасе.
5. Комбинированный гипсокартон с одной стороны и двухслойный – вторая сторона.
6. Трёхслойная обшивка влагостойкого ГКЛ и металлические листы.

В конструкции перегородок есть каналы для коммуникаций, а также выделенные места для вентиляции.

По каркасу Кнауф перегородки есть: однокаркасные, предназначенные для мест, где не надо сильная звукоизоляция и не будет сильного утяжеления конструкции. Двухкаркасные конструкции – прочные межкомнатные стены из гипсокартона, на которую можно повесить телевизор на гипсокартон или использовать как основу под создание мебели.

Вернуться к оглавлению

Перегородка С112

Система Кнауф С112 это состав материалов, которые создают перегородку с двухслойной обшивкой и одним металлическим каркасом.
Особенности перегородки:

• каркас сделан из металлических профилей и обшит с 2 сторон двумя слоями гипсокартона;
• при помощи создаваемого изделия решается важная задача – разграничение комнаты на зоны;
• монтаж гипсокартонной перегородки производится без применения «мокрых» методов;
• поверхность изделия является огнеупорной;
• возможность создания дизайнерского решения;
• готовую перегородку можно покрыть любым материалом: обои, краска, плитка;
• при создании перегородки улучшается теплоизоляция, а также звукопроницаемость.

Учитывая все особенности Кнауф, можно с уверенностью сказать – срок эксплуатации её продолжительный.

Названия элементов перегородки кнауф

Монтаж перегородки С112

Технология монтажа перегородки проводится с соблюдением пошаговой инструкции. Начинать монтажные работы следует проводить тогда, когда окончены все работы с электричеством и прокладкой всех кабелей под гипсокартоном. После окончания ремонтных работ с половым покрытием, а также окончание водных процедур в требуемом помещении.
Монтаж перегородки кнауф проводится следующим образом:

1. При помощи лазера и обивочного шнура на чистую поверхность пола, стен и потолка наноситься разметка.
2. На линиях отмечаются точки расположения стоечных профилей, а также дверной проём.
3. Первыми крепятся направляющие профили. Для отрезания профиля нужной длины используются ножницы для резки металла.
4. Для улучшения звукоизоляции на НП требуется приклеить уплотнительную ленту, согласно ширине профиля.
5. С помощью дюбелей 35 мм профиль крепится к полу. Шаг крепления не больше 1 метра.
6. Аналогично НП крепиться на потолочном перекрытии.
7. После этого следует измерить длину стоечного профиля от потолка до пола.

   Пример крепления стоечных профилей

8. Длина стоечного профиля должна быть на 1 см меньше, чем высота помещения.
9. На стоечные профили, которые крепятся к стене, наклеивается уплотнительная лента.
10. Если стена из гипсокартона Кнауф, тогда профили крепятся саморезами. Если кирпич или блок из ячеистого бетона, тогда применяются дюбели длиной 35 мм. Шаг крепления дюбелей или саморезов не больше 1 метра.

    Схема крепления листов гипсокартона Кнауф

11. Для дверей, весом 35 кг требуется смонтировать двойной стоечный профиль, методом насадки одного профиля на другой.

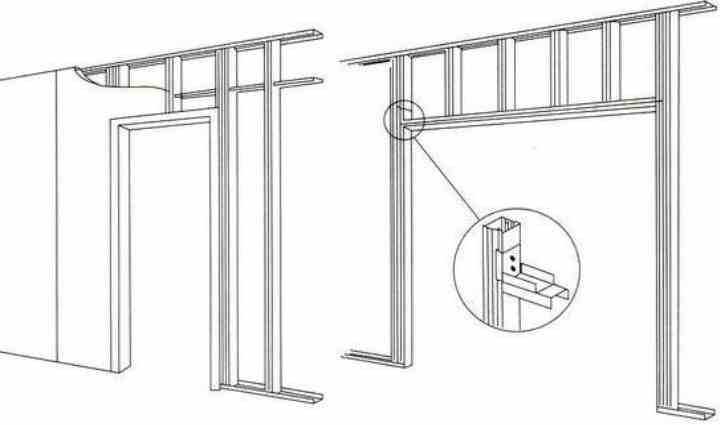

    Схема устройство двойного стоечного профиля

12. Монтируются стойки для дверей в направляющих профилях и крепятся саморезами длиной 9 мм.
13. Из направляющего профиля вырезается горизонтальная перемычка для двери. Устанавливается между стоечными профилями двери, вверху по высоте двери и крепится саморезами 9 мм.
14. От получившейся дверной коробки до потолка следует установить вырезанный стоечный профиль в количестве двух штук. Эти стойки крепятся методом просечки с вгибом.Схема соединения стоек

15. От пола до потолка устанавливаются стоечные профили через каждых 60 см, фиксация производится методом просечки.

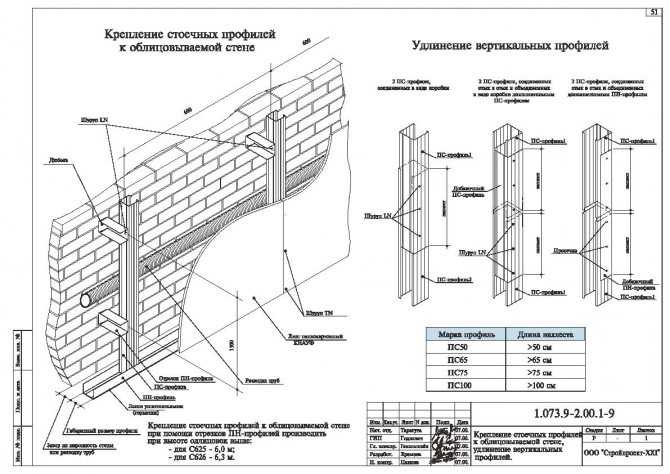

    Чертеж с размерами для монтажа стоечных профилей

16. Спинки профилей должны быть отвёрнуты в одну сторону, а отверстия для кабелей находились на 1 уровне.

Обшивка гипсокартоном перегородки С112

После смонтированного металлического каркаса начинается обшивка ГКЛ. Лист от пола должен крепиться на расстоянии 1 см. При необходимости разрезания листа гипсокартона необходимо использовать строительный нож. Разрезается по намеченной линии картон и надламывается гипс.

С другой стороны картон следует отрезать по получившейся линии сгиба. Обрезанная часть ГКЛ обрабатывается и создаётся фаска 22 градуса. А также для отрезания листа используются резаки – малый (ширина отрезаемого листа 12 см), большой резак-63 см.

Монтаж гипсокартона производится при помощи специального устройства. Листы прижимаются к каркасу и крепятся шурупами. Они должны быть на одинаковом расстоянии друг от друга – 7.5 см, а также от края на расстоянии не больше 15 см. Головка шурупа должна быть утопленной в ГКЛ на 1 мм.

В месте, где соединяются 2 листа по вертикали, следует установить перемычку из профиля. Соседние горизонтальные стыки смещаются на 40 см.

После монтажа гипсокартонных листов, через отверстия в металлических стойках следует протянуть провода электричества и другие кабели.

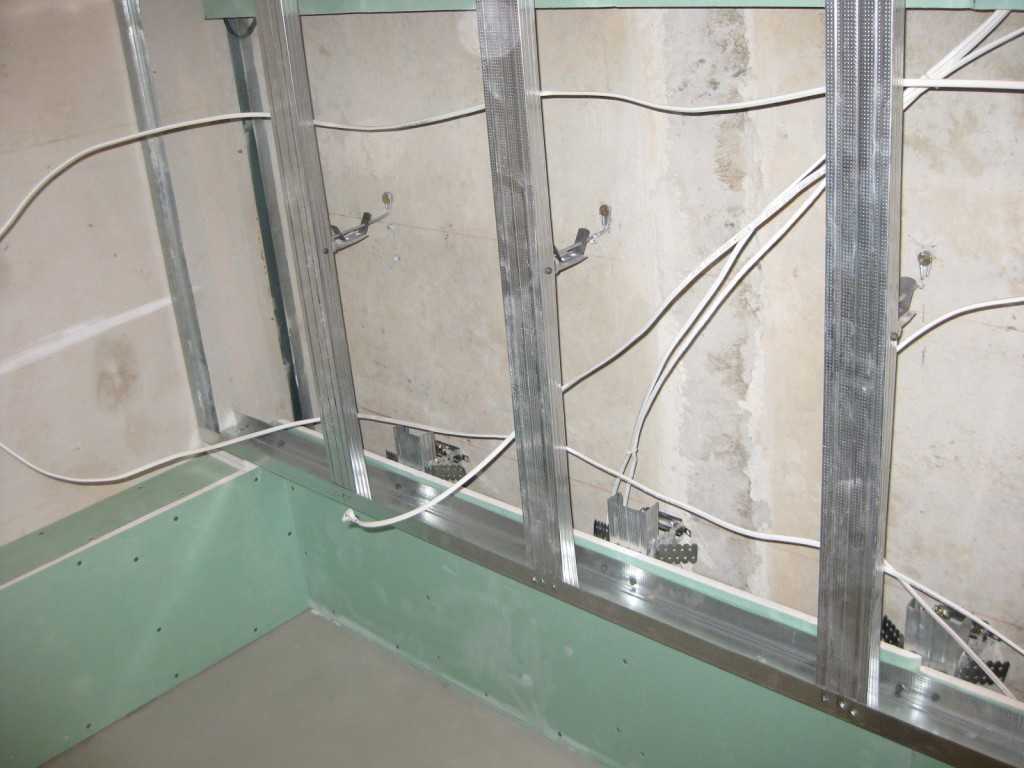

Пример монтажа проводки под гипсокартоном

Следующим шагом является укладка изоляционного материала кнауф инсулейшн с открытой стороны перегородки. И обшивка перегородки гипсокартонными листами. Но, стыки гипсокартона с одной стороны не должны совпадать со стыками с другой стороны. Таким способом создаётся прочность конструкции.

Окончательным шагом в первом уровне является заделка швов гипсокартона. Для этого следует стыки с самодельной фаской на гипсокартоне и обработать ГКЛ грунтовкой . После чего требуется сделать раствор для заделки стыков из сухой смеси Кнауф Унифлот. Шпаклёвка равномерно наносится на стыки узким шпателем 15 см.

Процесс шпаклевки перегородки из гипсокартона

После шпатлевания следует приступить к монтажу второго уровня гипсокартона. При этом стыки первого слоя гипсокартона не должны совпадать со вторым уровнем гипсокартонного покрытия перегородки.
При помощи специального оборудования на намеченных точках требуется вырезать отверстия для электрокоробок под выключатель и розетки в гипсократоне.

Высверливание отверстия под розетки

Стыки второго слоя гипсокартона требуется заделать при помощи армирующей ленты Кнауф. После высыхания шпатлевки на стыках с армирующей лентой требуется сделать затирку от лишних кусочков.
После выполнения затирки всю поверхность следует прогрунтовать «Кнауф Тифенгрунд».

Подробный процесс монтажа отверстий в гипсокартоне под розетки

Если перегородка будет покрашена, тогда перед покраской всю поверхность следует прошпаклевать «Кнауф Мульти-Финиш». Когда поверхность высохнет, её следует затереть и покрыть грунтовкой.

Смотрите в видео процесс монтажа перегородки Кнауф.

Вернуться к оглавлению

Перегородка С361

Эта перегородка сделана из одинарного каркаса и обшита с двух сторон одним слоем влагостойкого гипсокартона. В состав этой системы входит влагостойкий гипсокартон – 12.5 см, а также наполнитель – минеральная вата.

Схема с размерами перегородки с361

Влагостойкая перегородка ставится в ванной комнате и в помещении с повышенной влажностью. Для установки перегородки должна быть температура не ниже +10 градусов. Перегородка в собранном виде имеет вес 18 кг. Это большой плюс для квартир, где нельзя утяжелять несущие стены, а также иные гипсокартонные конструкции.

Вернуться к оглавлению

Перегородка С365

Эта перегородка сделана из двойного каркаса, с двух сторон обшита двойным влагостойким ГКЛ. Стойки металлического каркаса обклеиваются специальной лентой для звукоизоляции. Наполнителем выступает минеральная вата, которая укладывается в 2 -3 слоя.

Эта конструкция служит прочной стеной с высокими показателями звукоизоляции, прочности.

Вернуться к оглавлению

Перегородка W118

Перегородка имеет 3 слоя гипсокартона. Но, между гипсокартоном монтируется оцинкованный лист, толщиной 0.5 мм. Этот тип перегородки следует устанавливать в строгом соответствии с техническими характеристиками материала, а также с инструкцией по установке.

Схема устройства перегородки W118

Металлический каркас перегородки усилен профилем ПС 100. Толщина его – 0.6 мм.

Вернуться к оглавлению

Факторы, влияющие на выбор перегородки

Фирма Кнауф предлагает большой выбор перегородок. И каждая из них уникальная по-своему. Каждая перегородка предназначена для разных помещений, с разной температурой и уровнем влажности.
Прежде чем приобрести систему перегородки Кнауф следует обратить внимание:

1. Высота комнаты, где будет монтироваться перегородка.
2. Насколько шумно в помещении, и следует ли убрать этот шум? Если да, тогда требуется кнауф акустическая перегородка.
3. Нагрузка на несущие стены или стена, выровненная гипсокартоном.

   Каркас гипсокартонной перегородки Кнауф

4. Состояние базовой стены.
5. Необходимость сокрытия коммуникаций коробом в перегородке.
6. Будет ли в перегородке дверь.
7. Высота самой конструкции – будет она до потолка или декоративный элемент интерьера помещения.

   Схема крепления гипсокартонной перегородки к стене

8. Температурный режим.
9. Какие функции будет выполнять перегородка.

Схема обшивки перегородки листами гипсокартона

Выбирая перегородку Knauf, следует все обдумать. Ведь эта конструкция должна вписываться в помещение, а не стать преградой для живущих там людей. Интерьер квартиры должен подчёркивать зонирование комнаты. Перегородку можно снабдить подсветкой, покрыть краской или обклеить обоями. По желанию в перегородке можно сделать сквозные окна или ниши для декора.

устройство и монтаж стен из листов ГКЛ

• Выбор материала для монтажа перегородки из гипоскартона
• Выбор материала для монтажа каркаса
• Преимущества металлического профиля в качестве каркаса для перегородки
• Заклепки, просекатель или саморезы
• Альтернатива в выборе способа монтажа каркаса
• Устройство перегородок из гипсокартона с металлическим каркасом
• Технология установки перегородки
• Обшивка конструкции

Сегодня гипсокартон имеет огромную популярность в строительстве. Его применяют для возведения толстых звукоизоляционных стен, легких и тонких перегородок, каких-то декоративных элементов интерьера. Его применение в качестве облицовочного материала обусловлено простотой работы с ним. Он легко поддается обработке любыми инструментами. При необходимости в его гипсовой структуре можно фрезеровать пазы или какие-либо фигурные отверстия. Перегородки из гипсокартона получаются легкими и очень прочными, что, конечно, зависит от правильности технологии монтажа, построения каркаса и выборов материалов.

Выбор материала для монтажа перегородки из гипоскартона

Межкомнатные перегородки

Прежде чем начинать строить гипсокартонные перегородки, необходимо выбрать материал. В первую очередь следует определиться с назначением конструкции, ее местонахождением и условиями использования:

1. Если перегородка устанавливается в помещении, в котором присутствует постоянная влага не ниже 70 %, то следует применять влагостойкий гипсокартон. Чтобы его отличить от обычного, достаточно взглянуть на цвет картона. Влагостойкий гипсокартон имеет зеленый наружный слой бумаги. И это, пожалуй, единственный признак, по которому можно внешне распознать или увидеть разницу. Но компания Knauf утверждает, что его структура пропитана специальными концентратами, а это придает устойчивость к влажным средам. Теряется его гигроскопическая способность. Зато перегородка из гипсокартона этого типа во влажном помещении будет стоять долго и не изменит своих параметров. Такие листы имеют маркировку ГКЛВ. Также следует считать важным свойством влагостойких листов устойчивость, а, точнее, невозможность образования на них грибков и плесени в результате действия влаги. Производитель смог достичь это путем пропитки листов антисептическими препаратами, а противодействие воде оказывают импрегнированные и влагостойкие составы. Также существенным отличием ГКЛВ от обычного является больший вес и конечно же стоимость.
2. Если перегородка из гипсокартона своими руками устанавливается не только во влажной, но и пожароопасной среде, например, на кухне, то следует применять ГКЛО. Эти листы гипсокартона пропитаны составами, препятствующими горению. Главным отличием от обычного и влагостойкого является внешний признак – цвет картона, который является красным. Можно просмотреть также отличия на срезе в цвете гипсового наполнителя. Он отличается по стоимости и будет дороже как обычного, так и влагостойкого варианта.
3. Если необходимо спроектировать перегородки из гипсокартона своими руками в обычном помещении с нормальными условиями (влажность не более 70 % и температура не выше 30 и не ниже 5 °С), то можно применять обычные листы ГКЛ. Они имеют основное отличие от прочих в цвете – они покрыты картоном серого цвета. Эти листы не пропитаны никакими влагостойкими и пожаростойкими составами, поэтому и стоимость у них самая низкая. Их широко применяют в прихожих, гостиных, спальнях и прочих помещениях. Они одинаково хорошо обрабатываются, поэтому если условия обычные, источников влаги и огня нет, то не стоит платить больше только из-за свойств устойчивости. При покупке такого листа вы сэкономите до 30 %.

Виды гипсокартонных листов

Листы выпускаются нескольких типоразмеров по толщине: 6,5 мм, 9 мм и 12,5 мм. При этом первый типоразмер соответствует материалам с повышенной гибкостью. Внутри он имеет стекловолокно, которое удерживает гипс при намокании. Ведь для изгибания в дугу его необходимо пропитать влагой. Второй тип применяется для потолков, поэтому выбираем третий типоразмер 12,5 мм. Длина же может быть и 2,5, и 4,8 м, в продаже в основном присутствует только первый вариант. Если требуется гипсокартонная перегородка больших размеров, то листы можно заказать у производителя по индивидуальным меркам.

Выбор материала для монтажа каркаса

Чтобы сделать перегородку из гипсокартона, необходимо также решить вопрос с материалом каркаса. Он может быть как из металлического профиля, так и из дерева. Решая эту задачу, следует учесть некоторые факторы:

• влажность среды;
• температурный режим;
• нагрузка.

Если в помещении частая перемена влажности, то использование деревянного каркаса приведет к постоянному движению. Из-за частого разбухания и усыхания древесины шпатлёвка просто выкрошится со стыков листов ГКЛ. И тогда сделанные гипсокартонные перегородки своими руками придут в негодность. Их надо будет снести и построить заново из металлического профиля.

То же самое будет и в помещениях с высокими температурами с перегородками из древесины. Если монтаж перегородок из гипсокартона осуществлялся недосушенными брусьями, то после их высыхания в конструкции произойдут необратимые изменения: листы могут сдвинуться или разъехаться, перекоситься или даже надломиться. К тому же древесина склонна к растрескиванию, что также весьма нежелательно при построении перегородки из ГКЛ.

Межкомнатные перегородки самостоятельного возведения, каркас которых выполнен из деревянного бруса, менее прочны на деформации и растяжение. В обоих случаях может произойти растрескивание в местах скручивания саморезами, что приведет в негодность всю конструкцию.

Итак, почему же некоторые выбирают монтаж гипсокартонных перегородок с деревянным каркасом? Ответ на этот вопрос достаточно прост и заключается лишь в цене и доступности материала. Но, учитывая мороку с ним, все же ценовой показатель не может переломить сравнительную планку в сторону дерева. К тому же перед монтажом бруски необходимо хорошо обработать антисептическими составами, что по стоимости выльется в металлический профиль для перегородок.

Преимущества металлического профиля в качестве каркаса для перегородки

Виды профилей

Межкомнатные перегородки из гипсокартона с каркасом из металлического профиля обладают всеми необходимыми свойствами для долговечного и неизменного существования на всем сроке службы всего здания. Оцинкованный металл не ржавеет от влаги, если только не учесть места соединения и прокалывания просекателем. Металлический профиль не горит, но при пожаре все равно придется делать перегородку заново. И это неизбежно. Конструкция из металла со временем не растрескается и не развалится. К тому же из профиля может быть изготовлена самая сложная перегородка, которую можно изготовить самостоятельно. Металл легко обрабатывается, а для соединения можно применять просекатель, и при необходимости материал можно изогнуть в любую форму.

Ширина профиля может быть любой из существующего набора: 50, 75 и 100 мм. Она зависит от назначения перегородки и ее технических характеристик.

Если будут прокладываться в перегородке какие-либо коммуникации, то необходимо применять профиль со специальными пазами. Это исключит необходимость делать отверстия самостоятельно.

Заклепки, просекатель или саморезы

Какой профиль использовать для перегородок из гипсокартона, мы уже выяснили. Остается ответить на другие вопросы.

Применение просекателя

Как сделать перегородку из гипсокартона, и как осуществлять соединение профилей между собой? Эти вопросы стоят следующими в списке, поэтому сначала разберемся, чем лучше соединять профиль.

Сегодня применяются три типа соединений металлического профиля между собой:

1. Саморезы.
2. Заклепки.
3. Просекатель, пробивание с отгибанием.

Первые два способа наиболее распространены, чтобы осуществить монтаж перегородок, хотя намного сложнее последнего. Во-первых, требуются метизы: саморезы, шурупы и прочее. Во-вторых, необходим дополнительный инструмент – шуруповерт, потому что руками не закрутишь. А для крепления вторым способом потребуется, соответственно, дрель, заклепки и заклепочник. Все это требует дополнительных расходов. Решить эти проблемы может такой не совсем простой инструмент, как просекатель. Он пробивает отверстие и загибает его края в разные стороны. Таким образом, получается достаточно надежное соединение.

Альтернатива в выборе способа монтажа каркаса

Лучшим вариантом будет смешанное крепление, то есть все лицевые соединения необходимо осуществлять при помощи просекателя. А скрытые и наиболее важные в плане нагрузок – саморезами или заклепками. В чем преимущество просекателя при использовании на лицевых частях конструкции? А ответ достаточно прост и кроется в отсутствии выступающих элементов, таких как шляпки саморезов или заклепок. Комбинированный способ монтажа помогает ответить на вопрос: «Как сделать гипсокартонную перегородку качественно и чтобы плоскость была идеально ровной?»

Устройство перегородок из гипсокартона с металлическим каркасом

Устройство перегородки из гипсокартона

Устройство перегородок с металлическим каркасом достаточно простое. Но для качественного конечного результата необходимо соблюдать некоторые правила и учитывать все нюансы при осуществлении монтажа.

На следующем рисунке можно увидеть устройство перегородок из гипсокартона, на нем можно выделить следующие элементы:

1. Каркас, состоящий из направляющих и стоек.
2. Обшивка может быть многослойной в зависимости от назначения перегородки.
3. Утеплитель или звукоизолятор.

Также перегородка может содержать части коммуникаций, скрытых внутри нее. В чем, кстати, и заключаются преимущества конструкций из гипсокартона.

Технология установки перегородки

Когда изготавливаются межкомнатные перегородки из гипсокартона своими руками, необходимо придерживаться следующей инструкции:

Лазерная разметка

1. Первым делом необходимо расчистить место, куда будет осуществляться установка перегородки. Старые элементы стен, трухлявая древесина, отваливающиеся камни – все должно быть удалено. Поверхность при необходимости должна быть выровнена: пол залит стяжкой, стены поштукатурены хотя бы с большего.
2. После того как основа готова, можно приступать к разметке. Гипсокартонная перегородка своими руками, выполненная правильно, не давит на глаз кривизной и косиной. Чтобы этого добиться, следует все выполнять максимально точно. Здесь главными инструментами станут длинный уровень, отвес, трассировочный шнур. В идеале, конечно, можно применить лазерный уровень. Но установка перегородок из гипсокартона таким способом окажется очень дорогой, поэтому можно обойтись и меньшими средствами. Итак, отмечаем на полу среднюю линию перегородки. Это будет середина направляющего профиля. Разметка при помощи уровня или отвеса переносится на потолок и стены. Предварительно на полу отмечается место будущего расположения дверей.
3. Далее для построения ГКЛ-перегородки необходимо прикрутить направляющий профиль к полу, стенам и потолку. При этом если пол часто сырой, то металл следует изолировать специальной лентой. Крепеж профиля осуществляется с интервалом не реже 25-30 см. Он зависит от тяжести и нагрузки, прилагаемой к стене.
4. Стоечный профиль устанавливается строго вертикально. Это можно проконтролировать при помощи уровня. Шаг установки стоек следует делать не более 60 см. Почему именно такое расстояние? Потому как стандартная ширина листа 120 см, а минеральной ватной плиты составляет 610 мм, что говорит о прочной фиксации ее в конструкции. Отрезки стоечного профиля делаются с небольшим запасом в 2 см по длине в обратную сторону. Это необходимо, чтобы он легко вошел в оба направляющих профиля и еще осталось место для его закрепления.

   Дополнительная стойка для дверного проема

5. Чтобы межкомнатная стена из гипсокартона своими руками получилась прочной и при открывании дверей не ощущались вибрации по всей конструкции, необходимо для них устанавливать дополнительный стоечный профиль. Он устанавливается рядом с основным. А для увеличения прочности внутрь него следует вложить деревянный брусок. Дверную коробку необходимо рассчитывать на стадии возведения конструкции, это исключит нюансы, которые могут возникнуть в дальнейшем.

Направляющий профиль также применяется для создания перемычек или полок, которые скрепляют соседние стойки. Он должен быть строго в горизонтальном расположении.

Обшивка конструкции

Межкомнатная перегородка из гипсокартона должна быть прочной, поэтому при обшивке конструкции ГКЛ на одном стоечном профиле не должно быть более одного стыка. Гипсокартон необходимо располагать в шахматном порядке с 50 % перекрытием соседнего листа.

Также следует помнить о необходимости смещения стыка листов ближе к краю над дверями. Это один из нюансов, который необходимо предусматривать еще на этапе создания конструкции из металлопрофиля.

Если профиль для гипсокартона крепился при помощи просекателя, то поверхность всегда остается ровной и гладкой. Если же применялись саморезы, то из-за их шляпок при натяжении шнура видны будут отклонения на несколько миллиметров в местах крепежа листов к профилю.

Шаг фиксации ГКЛ к профилю должен составлять не более 50 см при толщине листа не менее 12,5 мм. Это необходимо учитывать, когда осуществляется монтаж перегородки из гипсокартона своими руками. При повышенной нагрузке на стену его следует уменьшить.

Монтаж перегородки из гипсокартона заканчивается заделкой швов, которые замазываются шпатлевкой. Обязательно на стыки необходимо положить армирующую ленту из сетки окном от 3 до 5 мм. Также предварительно перед последующей отделкой рекомендуется заделать все шляпки шурупов, которыми были прикручены листы. Для рассчета необходимого материала на перегородку воспользуйтесь нашим онлайн калькулятором перегородок.

Видео:

Видео:

Установка гипсокартона за 7 простых шагов

Перейти к содержимому

Предыдущая Следующая

Установка гипсокартона за 7 простых шагов ? В этом посте мы объясним 7 шагов, которые вы должны предпринять, чтобы успешно установить собственную гипсокартонную плиту.

Использование гипсокартона в строительстве

Гипсокартон — это строительный материал, часто используемый в строительных работах, таких как потолки , подвесные потолки , подвесные потолки и перегородки . Он с двух сторон обшит картоном, а центр сделан из гипсового материала. Благодаря декоративному внешнему виду имеет широкую область применения от жилых домов, рабочих мест, студий, где требуется звукоизоляция, кинозалов до крупных торговых центров, где будет производиться освещение.

Перегородки часто используются в домах и офисах, где требуются дополнительные помещения.

По свойствам гипсовых растворов гипсокартонные листы бывают водо- и огнестойкими и звуконепроницаемыми. Откройте для себя наш соответствующий пост о различных типах гипсокартона!

Гипсокартон Подвесной потолок

При точечном нанесении на потолок или стены электроустановку можно отключить с помощью гипсокартона. Также предпочтительно обеспечить теплоизоляцию и сохранение тепла в мансардных домах. Ваш потолок не должен иметь каких-либо особенностей, чтобы сделать его гипсокартонным. Его можно наносить на все виды деревянных, бетонных или металлических поверхностей.

Перегородка из гипсокартона

Гипсокартон крепится к металлическому каркасу, что позволяет создавать новые стены, которые не несущие, но сохраняют все остальные характеристики стены. Он прочный, на нем можно красить или класть плитку. Обеспечивает тепло- и звукоизоляцию. Таким способом можно разделить большую комнату на две. С его помощью можно создать комнаты в офисах или разделить большой холл на два и получить дополнительную комнату.

Гипсокартон устойчив к землетрясениям

Гипсокартон не является несущей стеной, поэтому он не может сделать ваш дом более устойчивым к землетрясениям, поэтому не играйте с фундаментом вашего дома. Однако во время землетрясения трещин нет. Учитывая, что гипсокартонная конструкция легкая, риск для жизни очень низок.

Установка гипсокартона

Перед началом установки гипсокартона обязательно подготовьте материалы, которые вам понадобятся, и с которыми вам нужно работать:

• Gypsum board
• Screws
• Dowels
• Washers
• Drill
• Metal profiles U and C
• Trimming-knife
• T-square
• An adhesive applicator
• A measuring tape
• A pencil
• Молоток
• Звукоизоляционные ленты

Этап 1: Контроль стены

Определяется положение и безопасность облицовочной стены. Линия, на которой должны быть закреплены U-образные профили, отмечается карандашом. Отметка на полу переносится к потолку с помощью отвеса и подтягивается к потолку с помощью окрашенного шпагата.

Этап 2: Подготовка металлических профилей

Длина облицовочной стены определяется с помощью рулетки, и по этой длине нарезаются U-образные профили . С-образные профили обрезаны на 1 см на высоте потолка для облегчения монтажа. Когда С-образные профили полностью обрезаны, даже малейшие возможные ошибки при сборке могут привести к очень хорошим результатам при монтаже. Звукоизоляционные ленты укладываются под профили до их закрепления. Количество С-профилей рассчитывается исходя из расстояния между осями профилей до 60 см. Для влажных объемных стен расстояние между осями должно составлять 40 см.

Шаг 3: Крепление U-профилей

U-профили крепятся к полу и потолку с помощью дюбелей + винтов + шайб с помощью дрели.

Прочтите соответствующий пост, чтобы узнать больше о наших металлических профилях!

Шаг 4: Крепление скобами

Подходящие скобы, выбранные в соответствии с расстоянием между облицовочной стеной и стеной здания, крепятся к стене с помощью дюбелей и шурупов.

Шаг 5: Монтажные работы и изоляция

Электропроводка и сантехника должны быть выполнены до установки панелей. Например, чтобы скрыть техническое обслуживание водопроводной или электрической системы, вы можете использовать систему панелей доступа.

Этап 6: Прикручивание гипсокартона

Крепление гипсокартона осуществляется к U- и C-профилям по краям гипсокартона с помощью шурупов с помощью дрели или молотка. При завинчивании следите за тем, чтобы зазоры между шурупами не превышали 30 см и чтобы шурупы были закручены правильно. При вкручивании саморезы не должны быть ближе 1 см к краям гипсокартона.

Шаг 7: Покрытие и отделка поверхности

Вам необходимо залатать отверстия или заполнить трещины в углу. Для более легкой и чистой отделки поверхности вы можете использовать, например, универсальную готовую смесь для швов. После первого высыхания необходимо нанести второй слой шпатлевки. Также обратите внимание, что в зависимости от температуры и влажности время высыхания может варьироваться от 12 до 24 часов. Чтобы закончить, вы можете начать красить гипсокартон.

Удачи и покажите нам свою работу, отметив @boardandwall !

Советы по установке гипсокартона

Хотите узнать, как установить стену из гипсокартона? Узнайте больше в этом видео!

Главная » Блог » Установка гипсокартона за 7 простых шагов

Наверх

Гипсокартон Сухая перегородка Заявление о методе установки – PAKTECHPOINT

Процедура и как составить заявление о методе установки гипсокартона для клиента.

Гипсокартон Перегородка из гипсокартона Заявление о методе установки

1. ОБЛАСТЬ ПРИМЕНЕНИЯ.
2. НАЗНАЧЕНИЕ.
3. ЦЕЛЬ.

4. ОПРЕДЕЛЕНИЯ.
5. ССЫЛКА.
6. ОБЯЗАННОСТИ.
7. МАТЕРИАЛЫ.

8. ПРОЦЕДУРА.
9. ПЛАН КОНТРОЛЯ КАЧЕСТВА И ПРОВЕРОК.
10. КОНФЛИКТЫ И ОТКЛОНЕНИЯ.
11. АНАЛИЗ БЕЗОПАСНОСТИ ТРУДА.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Установка перегородок из гипсокартона в зданиях для наружных перегородок из бетона. Соответствие требованиям чертежей, спецификаций и стандартов ПОДРЯДЧИКА / КОМПАНИИ.

2. НАЗНАЧЕНИЕ

Целью настоящего описания метода является подробное описание соответствующих требований к установке гипсокартонных перегородок в зданиях для наружных перегородок.

3. ЗАДАЧА

Обеспечить выполнение монтажа перегородок из гипсокартона для внутренних и наружных стен зданий в соответствии со всеми требованиями качества и безопасности в рамках вышеуказанного проекта.

4. ОПРЕДЕЛЕНИЯ

Заявление о методе: Письменный документ, который дает конкретные инструкции о том, как безопасно выполнять связанную с работой задачу или план безопасной работы с использованием инструментов и оборудования.

5. ССЫЛКИ

Последняя редакция Спецификации проекта КОМПАНИИ должна использоваться в качестве справочной информации и должна быть частью настоящего Метода заключения во время выполнения работ.

a) SAUDI ARAMCO ENGINEERING STANDARDS (SAES)

SATIP-M-100-05 Система гипсовых стеновых панелей

b) АМЕРИКАНСКОЕ ОБЩЕСТВО ИСПЫТАНИЙ МАТЕРИАЛОВ (ASTM)

Спецификация ASTM C 36 для гипсокартона.
Спецификации ASTM C 475 для материалов для обработки швов гипсокартонных плит.
ASTM C 645 Стандартные технические условия для ненесущих элементов стального каркаса.
Спецификация ASTM C 754 для установки элементов стального каркаса.

ASTM C 840 Спецификации для нанесения и отделки гипсовых плит
ASTM E 90 Стандартный метод испытаний для лабораторных измерений воздушного шума
Потери при передаче строительных перегородок и элементов

c) ЧЕРТЕЖИ IFC

Проверьте чертежи IFC в документах вашего проекта.

6.0 ОБЯЗАННОСТИ

a) Начальник участка

Начальник участка обеспечивает наличие в отделе контроля качества необходимых помещений и сотрудничество со всеми супервайзерами, мастерами и рабочими для обеспечения удовлетворительной инспекции и проверки деятельности, выполняемой строительным отделом участка. и ответственный за реализацию HSE на объекте.

б) Менеджер по безопасности

Менеджер по безопасности следит за тем, чтобы все меры по обеспечению безопасности применялись таким образом, чтобы предотвратить травмы персонала, повреждение Установок и/или оборудования в результате пожаров. Он должен предоставить письменные инструкции по установленному методу работы, объяснить последовательность операций, обозначить потенциальные опасности на каждом этапе и указать меры предосторожности, которые необходимо принять.

c) Инженер-строитель

Инженер-строитель, руководитель и/или бригадир несут единоличную ответственность за строительство, гарантируя, что все установленные материалы и выполняемые работы соответствуют спецификациям и утвержденным чертежам.

d) Инспектор по контролю качества

Гражданский инспектор по контролю качества должен обеспечить выполнение утвержденной процедуры контроля качества в ходе строительства. Осмотр должен проводиться на материалах или работах, которые будут включены в постоянную конструкцию. Он должен координировать свои действия с представителем подрядчика в отношении инспекции и испытаний, которые также входят в его обязанности.

7.0 МАТЕРИАЛЫ

7.1 Гипс Принадлежности:

– Шпильки: ASTM C 645; Размеры 70 мм, металлический стержень на 400 мм в диаметре. Материалы должны поставляться поставщиками, утвержденными Компанией.
— Крепежные детали/направляющие: ASTM C 754 Предоставьте крепежные элементы с типом, материалом, размером, коррозионной стойкостью, удерживающей способностью и другими свойствами, необходимыми для надежного крепления элементов стального каркаса друг к другу и к основанию в соответствии с рекомендациями производителя гипсового гипсокартона для применения. указано.

7.2 Гипсокартон:

Гипсокартон указанных ниже типов толщиной 16 мм, шириной 1,2 м и огнестойкостью при максимальной длине, используемой для сведения к минимуму торцевых стыков. Все типы гипсовых плит должны поставляться поставщиком, утвержденным Компанией.

7.3 Изоляция из минеральной ваты:

Изоляционный материал из минеральной ваты толщиной. = 50 мм и плотностью = 50 кг/м3 тип облицовки алюминием для стены макс. Коэффициент теплопередачи (U-коэффициент) = 0,568 Вт/(м² °K) или (0,10 БТЕ/ч фут² °F).

7.4 Обработка швов гипсокартона Материалы:

a) Соединительная лента: Бумажная армирующая лента, обычная или металлическая, того же производителя, что и гипсокартон, или одобренная производителем гипсокартона.
b) Затирка для швов: Должна быть затвердевающая или сохнущая, засыпка и затвердевание или универсальная замазка в соответствии с рекомендациями производителя гипсокартона, используемая в переносной воде.

c) Разное/Винт: Предоставьте шуруп для гипсокартона того типа, материала, размера, коррозионной стойкости, удерживающей способности и других свойств, которые необходимы для каждого конкретного применения в соответствии с рекомендациями производителя гипсокартона.

8.0 ПРОЦЕДУРЫ

8.1 Осмотр

Убедитесь, что условия площадки готовы к работе, а размеры проема соответствуют указанным на чертежах IFC.

8.2 Установка металлических шпилек и направляющих

– Установка шпилек и направляющих в соответствии со стандартом ASTM C 754.

– Расстояние между металлическими стойками должно составлять 400 мм@ c/c, как указано на чертежах IFC.
– Расстояние между металлическими направляющими должно составлять 1200 мм@ c/c в соответствии с ASTM C 754, Таблица 2.
– См. чертежи IFC для указания перегородок, доходящих до балки бетонной плиты, и перегородок, проходящих через потолок к конструкции выше. Сохраняйте зазор под структурными элементами здания, чтобы избежать передачи прогиба на шпильки.
– Каркас дверного проема: Установите двойные шпильки на косяки дверной рамы.

8.3 Установка гипсокартона

– Установка металлических направляющих внизу, с обеих сторон и вверху каждой стены до нижнего уровня плиты/балки.
– Расстояние и установка металлических направляющих, как указано, с шагом по горизонтали@1200 мм.
– Установка и расстояние между металлическими стойками в соответствии с указанным интервалом @ 600 мм по вертикали до нижнего уровня плиты/балки.
– Установка металлических стоек и направляющих вокруг проемов и дверей в соответствии с рекомендациями производителя.
– Установка изоляции из минеральной ваты между вертикальными стойками до нижнего уровня плиты/балки.
– Монтаж гипсокартонных панелей в наиболее экономичном направлении к обрамлению элементов обрешетки.
– Монтаж однослойных огнестойких гипсокартонных листов в соответствии с U.L. Перечислены требования каталога огнестойкости к конструкции.
– Используйте шурупы при креплении гипсокартона к металлу или каркасу.
— Двойное огнестойкое применение: установка должна производиться в соответствии с U.L. требования каталога огнестойкости для конструкции, перечисленные в
– Обработайте кромки и отверстия в огнестойких гипсокартонных плитах и ​​наружных потолочных плитах герметиком.
– Разместите контрольные стыки в соответствии с линиями строительных пространств (как указано).
– Нанесите гипсокартон на криволинейные стены в соответствии со спецификацией.
– Все гипсовые стены должны быть расширены до подвесного потолка или как указано на чертеже, за исключением огнестойких стен, которые должны быть на всю высоту до нижней стороны настила крыши
– Все гипсовые стены во влажной зоне должны быть влагостойкими.
– Для всех углов стены из гипсокартона должна быть предусмотрена внутренняя угловая лента.

a) Обработка швов

– Заклейте, заполните и отшлифуйте открытые стыки, кромки и углы, чтобы получить гладкую поверхность, готовую к нанесению отделки.
– Нанесите на прилегающие поверхности растушевку таким образом, чтобы выпуклость составляла не более 0,8 мм.
– Заклеивание, шпатлевание и шлифовка поверхностей за керамической плиткой с клеем не требуются.
– Ленточные стыки и углы подкладочной плиты для цементации.

b) Текстурная отделка и эмалевая краска

– Нанесите финишное текстурное покрытие в соответствии с утвержденным графиком отделочных красок и в соответствии с указаниями представителя заказчика.

c) Допуск

– Максимальное отклонение готовой поверхности гипсокартона от истинной плоскостности составляет 3 мм на 3,0 м в любом направлении.

9.0 ПЛАН КОНТРОЛЯ КАЧЕСТВА И ПРОВЕРКИ

Проверка и испытания: Результат проверки должен соответствовать спецификациям КОМПАНИИ (включая соответствующие международные стандарты/коды) и представлять RFI (Запрос на проверку).
