Устройство цокольного этажа: Как построить цокольный этаж дома

видео-инструкция по монтажу своими руками, из чего построить лучше, цена, фото

Проектируя жилой дом, многие соотечественники задаются вопросом,как построить цоколь, и насколько оправдано такое строительство?По статистике наличие цоколя не является причиной для существенного удорожания строительного объекта. С другой стороны, наличие такого этажа сделает эксплуатацию дома более комфортной и эффективной.

Итак, как и из чего строить цоколь самостоятельно?

Строим цокольный этаж своими руками из доступных материалов

Содержание

Целесообразность строительства

Вид изнутри

Строительство дома с цокольным этажом считается экономичным, независимо от назначения объекта. По сути, цоколь – это малозаглубленный подвал. С другой стороны цокольный этаж, в отличие от обычного подвала, более универсален в плане эксплуатации.

В соответствии с современными строительными стандартами, высота потолка должна составлять не менее 2,5 метров. Поэтому применить такое помещение можно в качестве погреба, подвала или подсобки. Известны случаи, когда в таких помещениях обустраиваются комфортные жилые комнаты, которые по уровню удобства эксплуатации ничем не уступают комнатам, расположенным на первом этаже.

Подытоживая тему необходимости цоколя, отметим то, что решившись на такое строительство, вы можете рассчитывать на существенное увеличение показателей теплоизоляции дома.

Разновидности цоколя

Типы цоколя (схема в разрезе)

Перед тем как решить, из чего строим цокольный этаж своими руками, нужно определиться с типом конструкции.

В настоящее время повсеместно применяется 3 категории цоколя:

• конструкция в одной плоскости с фундаментом и стеной;
• выступающая конструкция;
• западающая конструкция.

Несмотря на то, что все три разновидности выполняют сходные функции, они отличаются рядом эксплуатационных особенностей, которые необходимо предусмотреть еще на этапе проектирования.

Конструкция западающего типа

Западающий цоколь получил наибольшее применение и считается традиционным для малоэтажного строительства. Надо понимать, что данная конструкция менее всего подвержена воздействию избыточной влажности, так как вода быстро стекает не задерживаясь. Но в этом случае необходимо позаботиться о качественной гидроизоляции цоколя, чтобы фундамент и прилегающие стены были сухими.

На фото- выступающий цоколь

Строительство выступающего цоколя оправдано в том случае, если толщина стен в доме небольшая. В результате цоколь поспособствует увеличению теплоизоляционных свойств постройки.Именно поэтому такое решение целесообразно,если в помещении цокольного этажа будут обустроены жилые комнаты.

Конструкция в одной плоскости -это оптимальное решение, если жилой дом строится с большим подвалом. Обустройство заглубленного цоколя допускается на грунтах с нормальным уровнем влажности и с глубоким залеганием грунтовых вод.

Приступаем к строительству

Для начала определимся с толщиной стен. В том случае,если постройка располагается на плотном грунте, стены цоколя достаточно сделать в толщину стен основной постройки.

Если строительство проводится на грунтах с повышенным содержанием песка или глины, толщина стен цоколя должна на 20-30 см превышать толщину несущих стен здания. При постройке деревянных зданий, цоколь можно построить из бетонных полнотелых блоков. Такое решение позволит сэкономить время и снизить себестоимость строительства.

Теперь несколько слов о высоте цокольного этажа. При постройке современных зданий высота цоколя увеличивается по требованию заказчика. Для того чтобы цокольный этаж сделать полноценным первым этажом, выкапывается более глубокий котлован, чем это предусмотрено нормами строительства обычного дома.

Глубину цоколя определяют не только пожелания заказчика, но и ряд параметров, среди которых, например, содержание грунтовых вод. В том случае, если грунтовая вода содержится в почве на расстоянии одного метра от поверхности в течение всего года, углублять цоколь можно не более чем на 1 метр.

Если есть необходимость в большем заглублении можно применить насыпку сухой почвы. В итоге появляется возможность повысить уровень грунта и, как следствие, получить возможность увеличить внутреннее пространство в цокольном этаже. Впрочем, такое решение обернется дополнительными затратами.

Копаем и обустраиваем котлован

Для копки котлована потребуется экскаватор и хотя бы одна машина под вывоз грунта. Ведь даже небольшой загородный дом с длиной стен в 10-15 метров потребует глубины котлована не менее 2 метров.

Котлован

Несмотря на применение экскаватора, потребуется физическая сила для обработки углов ямы и выравнивания поверхности дна.

Важно: Нужно быть готовым к тому, что при выемке грунта на дне ямы буде скопление воды.
Это не страшно, так как в течение суток вода уйдет.
Если воды много, процесс можно ускорить, применив насос.

Делаем подушку

Подушка с переходом в фундамент

На дне котлована потребуется обустроить бетонную подушку:

• для этого делаем разметку с обозначением размеров дома;
• на месте несущих стен роем траншеи глубиной не менее 40 см и шириной на 20 см больше, чем предполагаемая толщина стен;
• на дно траншеи выстилаем слой песка толщиной 5-10 см;
• в траншее делаем опалубку из досок или из ламинированной фанеры с тем расчетом, чтобы эта конструкция была на 10 см выше поверхности грунта;
• внутри опалубки укладываем обвязку из арматурных прутьев;
• далее готовим бетон из расчёта 3 части цемента М400, 4 части сеяного песка и 3 части мелкого щебня;
• тщательно вымешенный бетон заливаем в опалубку и разравниваем;
• к последующим строительным работам можно приступать примерно через 2 недели, ровно столько времени требуется для того чтобы бетон высох.

Делаем гидроизоляцию

На фото- гидроизоляция, выполненная рулонными материалами

Гидроизоляция необходима для того чтобы защитить стены цоколя от избыточной влажности и, как следствие, от постепенного разрушения.

Бетонная подушка изолируется битумной мастикой и рулонными гидроизоляционными материалами такими,например, как «Гидроизол». Кроме того, с внешней части дома обустраиваем бетонную отмостку по всему периметру стен. Отмостка исключит проникновение сточной воды к фундаменту и к цокольной кладке.

Делаем фундамент

Схема фундамента в доме с бассейном

Сократить сроки выполнения строительных работ позволяет применение крупногабаритных фундаментных блоков. Такие блоки изготавливаются в промышленных условиях и цена их высока. Если вы хотите сэкономить деньги и об экономии времени не задумываетесь,можно сделать фундамент своими руками.

Самостоятельное изготовление фундамента во многом схоже со строительством бетонной подушки. Но есть одно отличие – монолитный ленточный фундамент проходит не только по периметру внешних стен, но и под внутренними перегородками.

Для устройства фундамента также делается опалубка с внутренней обвязкой из арматурных прутьев. Внутрь опалубки заливается бетон. Бетон можно заливать слоями, но с перерывом не более суток, чтобы конструкция получилась монолитной. Приступать к сооружению цоколя можно через две недели, то есть тогда, когда фундамент полностью схватится и высохнет.

Строим стены цоколя

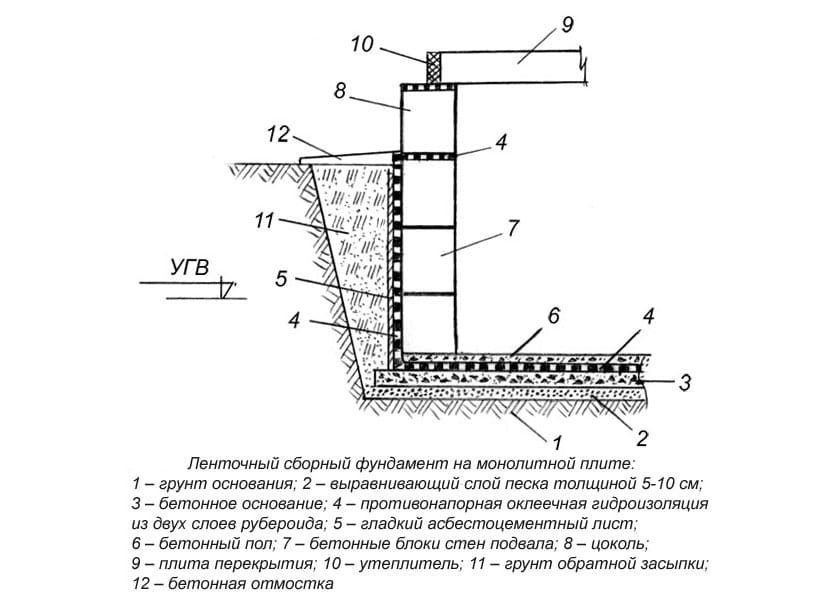

Схема устройства фундамента, переходящего в стену

Строительство цокольного этажа можно выполнить из готовых фундаментных блоков. Такие стройматериалы, из-за крупных габаритов,предполагают,необходимость в применении спецтехники, что сказывается увеличением себестоимости строительства. Блоки фиксируются на месте цементно-песчаным раствором.

Важно:В процессе строительства цокольного этажа не следует забывать о строительстве вентиляционной системы.
С технологией строительства систем естественной и принудительной вентиляции вы сможете ознакомиться в соответствующих статьях на нашем портале.

Инструкция строительства верхней половины цокольного этажа допускает применение силикатного кирпича. Использование такого стройматериала не предусматривает использование спецтехники.

Кладка обустраивается на цементный раствор. Кирпич выкладываем как можно ровнее, для того чтобы впоследствии было проще его оштукатурить. В итоге кладка должна быть выше уровня земли примерно на метр. Поверх кладки делаем опалубку и заливаем железобетонный пояс, который упрочнит всю конструкцию.

Делаем перекрытие первого этажа

Перекрытие первого этажа

Перекрытие первого этажа – это сложная инженерная конструкция,прочности которой должно быть достаточно для безопасной эксплуатации здания. Для того чтобы гарантировать безопасность и эффективность использования объекта, перекрытия рекомендуется строить с применением готовых железобетонных плит.

Впрочем, плиту перекрытия можно изготовить самостоятельно.

Делается это следующим образом:

• В помещении цокольного этажа строим железобетонные колонны,верхняя часть которых должна выходить на предполагаемый уровень перекрытия. Чтобы исключить вероятность обрушения перекрытия, колонны должны быть на расстоянии около 3-4 метров друг от друга.
• Поверху колонн и стен обустраивается дощатая опалубка, поверх которой делается арматурная обвязка. Обвязку скрепляем с арматурой,применённой при возведении колонн.
• Далее, в соответствии с ранее описанной технологией, изготавливается бетон, который заливаем в опалубку.

• По мере просыхания, покрытие тщательно выравнивается и разглаживается. От того, насколько ровной будет поверхность покрытия, зависит простота обустройства пола на первом этаже.

Вывод

Теперь вы знаете,как правильно строить цокольный этаж и можете приступить к выполнению поставленной задачи. Гарантировать успех при проведении строительных работ может ответственный подход и соответствие технологическим предписаниям. Для того чтобы упростить достижение оптимального результата, посмотрите видео в этой статье.

Цокольный этаж своими руками: пошаговая инструкция

Строительство, в ходе которого необходимо возвести цокольный этаж своими руками, требует определенных навыков и знаний. Это трудоемкий процесс, который не может быть осуществлен без точного плана и правильной конструкции, отличающейся своими особенностями и полностью сочетающейся с основанием дома.

Фундамент с цокольным этажом имеет ряд преимуществ, но качественным и надежным может быть создан только в том случае, если все проводимые работы будут строго соответствовать проекту и плану строительства.Строительство дома с цокольным этажом ведут на сыпучих и каменистых пучинистых грунтах, отличающихся высоким уровнем залегания грунтовых вод.

Содержание

• Особенности конструкции
• Разнообразие материалов для строительства
• Порядок проведения работ

Особенности конструкции

Цоколь должен быть защищен слоем гидроизоляции и утеплителем

Фундамент для дома с цокольным этажом – сооружение, отличающееся высокой степенью прочности и надежности, длительным сроком эксплуатации и повышенной несущей прочностью.

Цоколь фундамента является продолжением несущей конструкции, он обеспечивает надежную защиту от проникновения в помещение влаги и холодного воздуха, помогает создать дополнительное тепло и сократить энергозатраты.

Чтобы сооружение было действительно качественным и функциональным, оно должно соответствовать следующим требованиям:

1. Уровень пола цоколя расположен ниже уровня грунта.
2. Высота перекрытия не ниже 2 м от уровня почвы.
3. Показатель несущей способности фундамента с цоколем в несколько раз превышает подобный показатель иных конструкций.
4. Гидроизоляция обустраивается в строгом соответствии с требованиями технологического процесса.
5. Большая часть стены сооружения расположена на уровне промерзания грунта.
6. Теплоизоляция предупреждает деформацию фундамента, возникающую в результате пучения.
7. Правильно выбранные материалы и грамотно выполненная гидроизоляция препятствуют появлению грибка и плесени.

Во многих строениях главная функция цокольного этажа – обустройство подвального помещения, в котором находится техническое помещение.

Глуюокое основание позволит устроить подвал или цокольное помещение

Избежать разрушения основания дома можно с помощью качественно созданной пароизоляции. Для этой цели используют жидкие составы.

Строительство цокольного этажа своим руками начинают с выбора наиболее подходящей формы и изучения различных видов конструкций. Это может быть сооружение:

1. Возведенное вровень с несущей конструкцией, отличающейся необходимостью обустройства качества гидро- и теплоизоляции.
2. Западающее пользуется особой популярностью и отличается повышенной надежностью и устойчивостью к воздействию негативных факторов. Оно меньше других подвержено разрушительному влиянию влаги и способно выдержать повышенные нагрузки.
3. Выступающий отличен увеличенной толщиной, превышающей толщину стен самого здания. Нуждается в обустройстве дополнительной защиты и специально созданной системе отвода воды.

Выбирая ту или иной форму цоколя, необходимо принять во внимание толщину стен постройки, наличие в проекте дренажной системы, характеристики почвы.

Разнообразие материалов для строительства

Самое прочное строение – монолитный цоколь

Задумываясь над тем, как сделать цокольный этаж, необходимо правильно выбрать наиболее подходящие для данного строения материалы. Среди самых популярных и востребованных монолитный железобетон.

Он способен выдержать различной степени нагрузки, обладает высокой степенью устойчивости, востребован при сооружении бесшовной конструкции. Монолитный цоколь отличается высокими прочностными показателями и используется при строительстве тяжелых сооружений.

Для монолитного основания необходима высокая опалубка

Фундамент для цокольного этажа может быть возведен из железобетонных блоков в кратчайшие сроки даже при выполнении работ своими руками. Это одно самых прочных и надежных оснований. Блоки дают возможность равномерно распределить нагрузку, отличаются устойчивостью к любого рода негативным воздействиям.

Существующие виды железобетонных блоков имеют различные размеры, что облегчает выбор наиболее подходящего материала для проведения строительных работ при возведении основания в частном доме самостоятельно.

Строительство кирпичного фундамента цокольного этажа своими руками осуществляется без использования специальной строительной техники и не требует особых знаний. Важен правильный расчет и навык в работе с данным материалом.Натуральный природный камень часто используют для сооружения фундаментов с цокольным этажом своими руками. Правда для выполнения работ требуются особые навыки.

Ленточный фундамент армируется металлическими прутами

Какой материал лучше выбрать, как правильно выполнить все предстоящие работы, из чего и как правильно сделать непосредственно фундамент и как построить цокольный этаж подскажет пошаговая инструкция.

В большинстве случаев самым подходящим вариантом для создания основания с нуля является сооружение ленточного фундамента под цокольный этаж. Лента имеет свои отличительные черты и множество положительных качеств:

• длительный срок эксплуатации;
• высокие прочностные характеристики;
• предельная несущая способность;
• возможность возведения на самых разнообразных грунтах. Подробнее о цокольном этаже в доме смотрите в этом видео:

Проекты, в которых используются такие разновидности оснований, требуют проведения точных математических расчётов. Этим занимаются квалифицированные специалисты.

Порядок проведения работ

На дно котлована отсыпьте щебень и постелите геотекстиль

Чтобы цокольный этаж дома был надежным и качественным сооружением, мало правильно выбрать строительный материал, требуется проведение геологических изысканий, чтобы выяснить все особенности грунта и разработать поэтапный план выполнения работ.

Нужен и подробный проект здания с подвальным помещением. Следующий шаг – сооружение дренажной системы, без которой в подвале может скапливаться талая или дождевая вода. Подтопление и скопление воды в самом подвале приведет к быстрому разрушению постройки.

Теперь можно приступать к разметке участка, копке траншей и созданию подушки для фундамента дома. В соответствии с проведенными расчетами определяют глубину и ширину траншей, устанавливают опалубку. На дно засыпают щебень и песок, тщательно трамбуют.

После того как будет связан из прутов арматуры каркас, его опускают на дно траншеи и заливают бетоном, не забывая трамбовать или удалять из раствора воздух штыкованием.

Бетон набирает прочность не менее 3 недель, только после этого можно продолжать работу и приступить к строительству непосредственно цокольного этажа.

Долговечность построенных стен обеспечит качественная гидроизоляция, для проведения которой используют жидкие материалы типа мастики на битумной основе. Строится цоколь из выбранного заранее материала. Наилучшим вариантом по мнению большинства специалистов является кирпич.

Блоки нужно установить по всему периметру будущего здания, для сцепления использовать цементный раствор. Важно не забыть о необходимости обустройства вентиляции.
