Установка ворот дорхан своими руками

Как установить своими руками?

Установка ворот DoorHan не представляет собой опасность или сверхсложную задачу. Самое простое – это следовать пошаговой инструкции при монтаже, которая представляет собой понятное руководство по сборке ворот с картинками. Производитель трепетно позаботился о том, чтобы его продукцию смог собрать любой автолюбитель самостоятельно.

Вот несколько основных моментов, на которые необходимо обратить внимание при сборке гаражной конструкции DoorHan:

  • Подготовка панелей. Основное правило – осуществлять сборку снизу вверх. Нижняя секция должна плотно прилегать к полу, иметь строго горизонтальное положение, и оба конца полотна должны одинаково заходить за проем. Если пол в месте соприкосновения с секцией гаражной конструкции неровный, то на него необходимо положить ровную металлическую пластину. Выровнять полотно при помощи строительного уровня.
  • Установка вертикальных направляющих. Здесь имеется два варианта сборки: стандартный (в проеме) и нестандартный (на полу). Сборка также начинается снизу. Вертикальные направляющие монтируются на основании нижней секции ворот, с зазором 25-30 мм от крайней кромки полотна до выемки направляющей. Следующим шагом будет крепление угловых стоек, от которых потом пойдут горизонтальные профили.
  • Чтобы правильно установить торсионный механизм, начать нужно с монтажа концевых опорных кронштейнов. В них уже монтируется торсион. На вал надевается подшипник и пружина. Барабан монтируют на вал, предварительно проделав в нем отверстия для троса. Хвосты тросов сгибают и образовывают петли, которые прячут в своеобразный «карман» на кронштейне. Последний этап заключается в том, чтобы отрегулировать натяжение тросов. Можно попробовать натянуть трос самостоятельно, проверив тем самым правильность монтажа торсионного механизма. После окончания мероприятий по сборке гаражных ворот DoorHan следует попробовать открыть и закрыть их. Правильно установленная конструкция будет двигаться плавно, без рывков и остановок.
  • Настройка автоматики. В первую очередь вам придется выбрать тип привода для открытия и закрытия гаражных ворот DoorHan: потолочный или вальный. Первый еще называют электромеханический привод цепного типа. Регулировка и установка этого компонента самостоятельно также не составляет проблемы.

Производитель советует обратить внимание на следующие нюансы:

  1. Убедиться в сбалансированности и правильном функционировании ворот;
  2. Удостовериться в том, что между подвижной и неподвижной частями электропривода не произойдет защемления посторонних предметов;
  3. Запрещено использования привода в неисправном состоянии;
  4. Убедиться в том, что в зоне действия привода отсутствуют посторонние предметы;
  5. Проезд и проход под воротами разрешен только в том случае, если конструкция остановлена, а привод отключен;
  6. Дополнения и аксессуары, разрешенные к использованию, только фирмы DoorHan.

Производитель сообщает, что вместе с приводами можно использовать также родные пульты дистанционного управления. Удивительно, что данное устройство может управлять одновременно несколькими функциями. Например, правильное программирование брелока может обеспечить вам бесперебойное дистанционное управление электрозамками, электроприводами гаражных ворот DoorHan, а также освещением внутри помещения. Очень удобно запрограммировать пульт на открытие и закрытие сразу нескольких автоматических конструкций DoorHan: секционные ворота, ролл-ставни, шлагбаумы, откатные ворота.

Торговая марка выпускает также специальное дополнение – GSM-модуль, который принимает сигнал мобильного телефона и передает его электроприводу. Достаточно настроить специальное приложение на вашем гаджете. Таким образом, ваш смартфон станет вашим персональным пультом. В этом приложении также можно прописать все нюансы: от кодировки до уточнения состояния ворот.

Популярные марки секционных ворот

Несмотря на широкий модельный ряд, продукция компании Doorhan имеет своих лидеров продаж, отличающихся среди прочих моделей высокими техническими характеристиками. Среди них выделяются:

  • Yett 01;
  • Yett 02;
  • RSD 02;
  • Alutech;
  • Hormann;
  • Absolute.

Yett 01

Комплект секционных ворот, предназначенных для установки в гаражи с небольшим проемом, у которых притолока обладает ограниченными габаритами. Особенности конструкции:

  1. Для размещения требуется расстояние всего в 14 сантиметров между верхним просветом ворот и потолком. Размер указан с учетом оборудования ворот приводом. Без него рабочим считается просвет в 9 сантиметров.
  2. Рассчитаны на относительно малый рабочий ресурс – 15 000 циклов.

Yett 02

Прямая противоположность Yett 01. Их конструкция разрабатывалась конструкторами компании Дорхан для монтажа в широкие гаражные проемы, которые используются интенсивнее обычного. Рабочий ресурс составляет 25 тысяч циклов. Выпускаются с двумя разновидностями подъема:

  • низкий;
  • стандартный.

RSD 02

Еще одна модель от компании Дорхан, которая обладает следующими характеристиками:

  • максимальная ширина проема – до 6 метров;
  • максимальная высота проема – до 3 метров;
  • каркас изготовлен из оцинкованной стали, благодаря чему конструкция становится прочнее, и взломать ее сложнее обычного;
  • для эксплуатации не требуется организация свободного места перед гаражом. Вся конструкция компактно умещается внутри помещения.

Alutech

Крупная компания, занимающаяся производством и сбытом секционных ворот, а также роллетных систем. Продукция Alutech широко известна в России, Белоруссии и многих странах Европы. Секционные ворота от Alutech адаптированы для использования в нашем климате, а их качество не уступает другим зарубежным конкурентам.

Hormann

Немецкий производитель, продукция которого выделяется следующими показателями:

  • высокая теплоизоляция;
  • дополнительная защита от несанкционированного проникновения;
  • основание направляющих выполнено из пластика, что исключает образование ржавчины и порчу механизма;
  • автоматические приводы оборудованы современными системами дистанционного управления.

Важно! На ворота дается беспрецедентная гарантия в 10 лет и еще 5 лет гарантии на системы автоматического открытия/закрытия

Absolute

Компания по установке секционных ворот, работающая с Alutech и Hormann. Своего производства в данном сегменте у них нет, и они выступают лишь в роли монтажников уже произведенного другими фирмами оборудования.

Как установить самостоятельно

После подготовительных работ первоначально монтируют каркас, затем производят сборку створок из панелей и установку их в проем. После этого собирают и крепят торсионный механизм.

Для работы берут инструменты:

  • электродрель с комплектом сверл разного диаметра и насадок для завинчивания метизов;
  • вороток с набором насадок;
  • набор гаечных ключей, плоскогубцы, молоток;
  • шлифмашинка;
  • измерительный инструмент, уровень, отвес.

Подготовительные работы

Требования к обустройству проема перед установкой ворот

Перед тем как установить ворота Дорхан своими руками, готовят проем. На поверхности под каркасом и в области открывания створок убирают посторонние предметы, мусор, плоскость должна быть ровной. Нижнюю часть планируют, если это грунт, делают стяжку. Старую облицовку проезда удаляют или ремонтируют.

Под нижние прогоны для роликов делают фундамент, для чего роют траншею. На дне выполняют подсыпку из песка и щебня, затем ставят арматурные стержни. Бетонируют основание в установленную деревянную опалубку, массу торцуют лопатой или арматурой для выгонки пузырей.

Установка каркаса

Распаковывают и раскладывают детали, изучают пошаговое руководство по монтажу. В проеме размечают положение вертикальных створок, чтобы промежуток от торца до направляющих был не больше 30 мм. Нижний элемент полотна располагают так, чтобы бока равномерно совмещались с краями проема. Проверяют горизонтальность и вертикальность.

На профилях отмечают место фиксации створки, делают отверстия под дюбели, устанавливают опорные элементы по две стороны пролета. Горизонтальные прогоны крепят с помощью уголков на болтах с гайками, их соединяют с вертикальными деталями.

Сборка и монтаж панелей

Вначале производится сборка панелей и торсионного механизма

В теле панелей предусмотрены отверстия, что упрощает сборку. Нижнюю плиту ставят на саморезах, которые вкручивают в угловые крепежи и петли. Кронштейн фиксируют на 5 – 7 метизов, для петель достаточно двух. На средний сегмент ставят петли и держатели

Внимание уделяют верхней плите, т. к здесь будет смонтирован угловой крепеж и роликовые опоры

Вверху также планируется фиксация щеточного нащельника. Качественные крепления предупредят обрыв сегментов. Постепенно раму заполняют панелями так, чтобы не было щелей между ними, а также между верхним сегментом и притолокой.

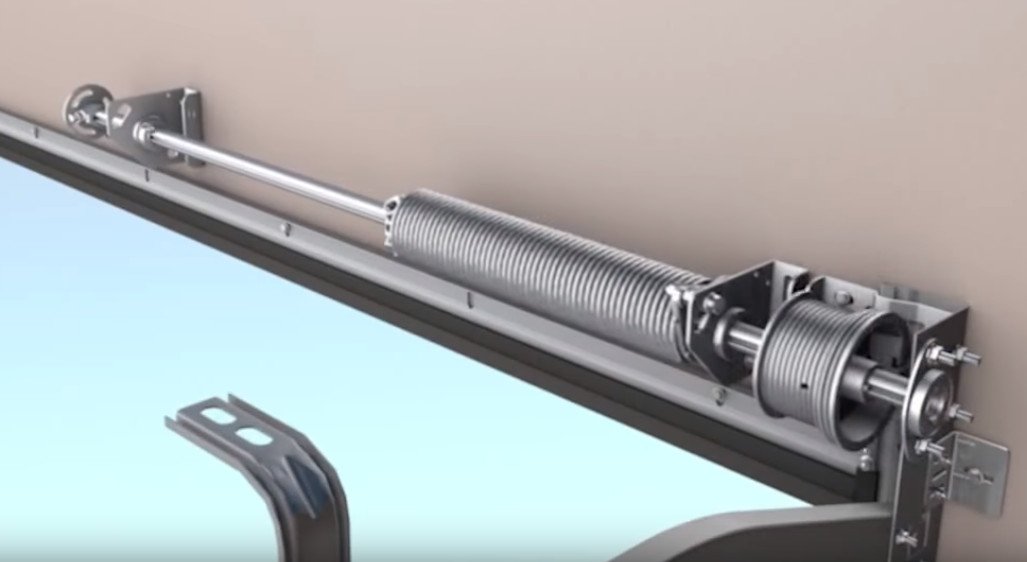

Монтаж торсионного механизма

Устройство устанавливают в кронштейны на концах, затем подшипник надевают на ось, туда же помещают пружину, составленную из двух частей. В боку барабана сверлят отверстия для монтажа троса, концы пропускают в отверстия, а сам трос наматывают на тело барабана, крепят болтовым соединением.

На хвостах троса делают петли, их помещают в карман кронштейна, фиксируют скобами, дальше регулируют натяжение. Пружины регулярно контролируют, осматривают тросы, чтобы они не обрывались и не заклинивались.

Что собой представляют?

Секционные полотна производятся из специального алюминиевого профиля, который, благодаря повышенным теплоизоляционным свойствам, способен противостоять самым критическим условиям окружающей среды. Все части полотна соединяются между собой стальными профилями, что также увеличивает прочностные характеристики.

При заказе секционных автоматических ворот можно также предусмотреть дополнительные защитные покрытия:

  • хромирование;
  • покрытие полимерной краской;
  • покрытие защитными средствами.

Характерная бесшумность работы секционного устройства достигается особенностями соединения сборных частей конструкции. Рама воротной коробки, как правило, изготавливается из оцинкованной стали с грунтовочным покрытием. Это способствует повышенной коррозионной стойкости рамы и увеличивает срок годности ворот в целом.

Следующие особенности секционных ворот также увеличивают их спрос на рынке:

  • Сэндвич-панели обладают отличной теплоизоляцией и обеспечивают хорошую защиту от холода. Температурный режим, при котором может функционировать устройство, достаточно широк: от -50 до +70 градусов по Цельсию. При заказе сэндвич-панелей можно выбрать желаемый оттенок или же графический рисунок по согласованию с производителем.
  • Конструкция позволяет экономить большое пространство перед гаражом при открытии и закрытии ворот, чего не скажешь о стандартных вариантах. Это преимущество предоставляет вертикальное открывание секционных ворот.
  • Устройство автоматического фиксирования секций обеспечивает безопасность и предохраняет от произвольного опускания ворот.

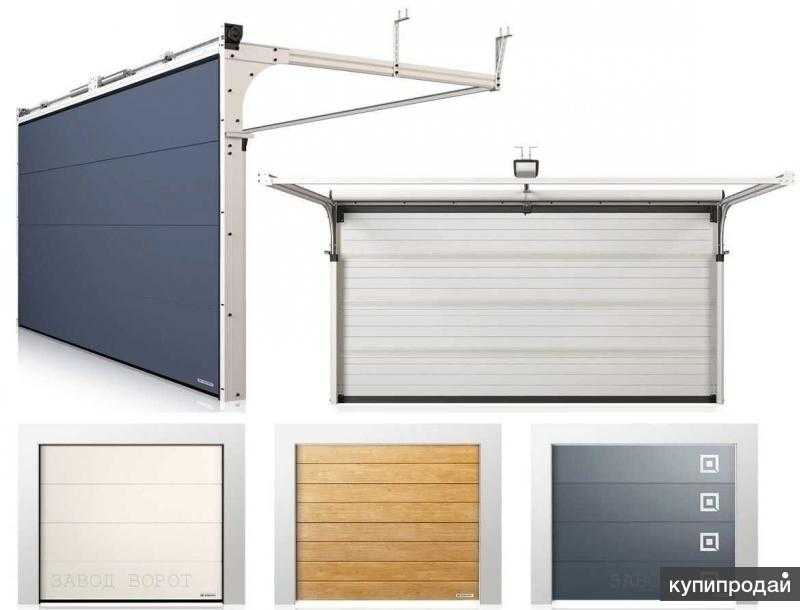

Внешний вид. Уверены, что Вам понравится

Рисунки сэндвич-панелей.

Сразу скажем, что сами сэндвич-панели по прочности и теплоизоляции между собой ни как не отличаются, разница только в выштамповке на лицевой стороне.

Горизонтальная полоса

Доска

Широкая полоса

Волна

Филенка

Доска

Горизонтальная полоса

Широкая полоса

Волна

Филенка

Фактура поверхности

Поверхность сэндвич-панели не гладкая, а имеет особую фактуру. Сделано это не просто так. Такая структура накатана для того что бы скрыть мелкие царапины и повреждения, которые могут появиться в процессе эксплуатации.

Апельсиновая корка

Доска

Базовые оттенки поверхности

По Вашему выбору панель с наружней стороны может быть окрашена в один из 11 базовых оттенков. Внутренняя сторона всегда окрашена в RAL 9003 (белый). Но за доплату можно обе стороны окрасить в любой цвет по каталогу RAL.

Цвета имитирующие деревянную поверхность

Специальная методика окраски позволяет максимально точно передать красоту деревянной поверхности. Доплатив 10% к стоимости, Вы можете заказать цвет Золотой Дуб или Венге.

+10%

≈ 2900 руб

Широкая полоса в цвете Золотой Дуб

Горизонтальная полоса в цвете Золотой Дуб

Доска в цвете Венге

Филенка в цвете Темный Дуб

Облицовка полотна алюминиевыми панелями PREMIUM

Вы можете заказать отделку полотна алюминиевыми панелями с различными декоративными элементами. Отделка Хай-Тех это аналог Т-гофра от Херман, но значительно дешевле. Стиль Кантри и Классик вообще не имеет аналогов у конкурентов.

+25% к цене изделия

Hi-Tech B1

Hi-Tech B2

Hi-Tech B3

Hi-Tech B4 белый

Hi-Tech B4

+75% к цене изделия

Classic B1 Золотой Дуб

Classic B1

Country B1

Classic B2

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

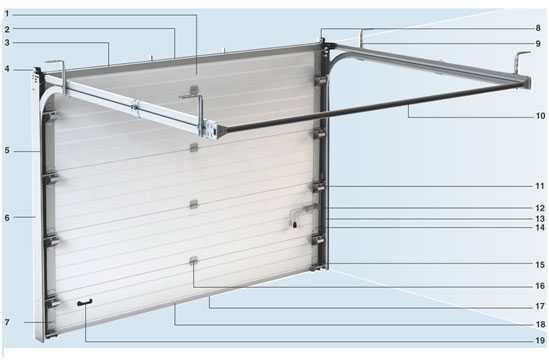

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

  • Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

  • Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно,  самую надежную стандартную систему подъема — стандартную.
  • Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
  • Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Это все необходимые замеры. Как видите, все несложно

Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола  и потолка (в районе установки ворот)

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Виды

Все секционные ворота, которые предлагает марка можно разделить на два основных типа:

  • гаражные;
  • промышленные.

В свою очередь, гаражные модели выпускаются в следующих сериях:

  • С торсионным механизмом. Натянуть торсионные пружины можно без особых вопросов даже при самостоятельном монтаже, однако количество необходимых оборотов для натяжки пружин следует уточнять в паспорте, который идет в комплекте с изделием.
  • С пружинами растяжения. Стандартные разновидности моделей на любой вкус.

Большой популярностью пользуются ворота со встроенной калиткой, которая может быть выполнена в любом стиле и дизайне. Кроме того, многие изделия такого типа имеют возможность врезки в них двери или калитки, при этом калитка будет оснащена особой системой уплотнителей.

Если нет возможности врезать калитку в ворота, обязательно рекомендуем обратить внимание на гаражные двери, которые могут быть изготовлены в таком же цвете и стиле, как и сами ворота. Кроме того, у марки вы сможете найти все дополнительные аксессуары и комплектующие для дверей, включая ручки

На что нужно обратить внимание

Проведение регулировки может потребоваться в разных случаях – будь то самостоятельная установка данного механизма либо существенные ошибки, допущенные мастерами

Обращать внимание полагается на такие аспекты:

Характеристики инерционного механизма на пружинах. Тут нужно учитывать то, что нагрузка на его детали повышается при разного рода перекосах троса – например, обрыве или сползании с барабана;
Ровность поднимающихся полотен

Здесь тоже важно, чтобы отсутствовали перекосы. Они вызывают некорректность закрывания и сильно повышают риск раннего износа или поломки элементов конструкции, в результате чего придется приобретать замену;
Качественные характеристики запчастей

Следует покупать только сертифицированные комплектующие, изготовленные тем же производителем.

Регулировка автоматических ворот

Разводка электрических проводов и кабелей

Практически монтаж автоматики начинается ещё при установке или кладке боковых опорных столбов. Провода для электропитания и управления приводной системы движения практичнее прокладывать внутри столбов, и в нужных для монтажа местах иметь выводы наружу.

Кроме того, под дорогой следует проложить трубу, в которой протянуть все провода и кабеля для работы воротной панели, находящейся на противоположной стороне от блока управления. Это рекомендуется делать до того, как прокладывается асфальт или укладывается дорожная плитка, чтобы потом, при монтаже, не нарушать целостность дорожного покрытия.

Провода желательно брать указанных маркировок и соблюдать все размеры для прокладки, которые требуются по инструкции. Для автоматики, собранной по своей схеме и собственными руками, следует тоже конкретно прописывать используемые материалы и размеры.

Особенности

Устройство гаражных ворот от DoorHan не является технологическим или механическим чудом. Они имеют стандартные конструкции и набор основных функций.

Но все же стоит выделить определенное количество неоспоримых плюсов данной продукции:

  • Комфортабельность на всех этапах: от сборки и установки до полноценной и продолжительной эксплуатации.
  • Безопасность и долговечность. Материалы, используемые при изготовлении гаражных ворот DoorHan, противопожарные и прочные.
  • Возможность улучшения имеющихся моделей. То есть на любом этапе эксплуатации покупатель может докупить опции или детали, позволяющие сделать использование ворот еще более комфортным.
  • Устойчивость к любым атмосферным явлениям и погодным условиям.
  • Вариативность. Покупатель может осуществить свой выбор среди разнообразия цветов, фактур, текстур и функционала гаражных моделей.
  • Скорость установки зависит лишь от квалификации и опытности мастера либо самого покупателя, если монтаж ворот производится собственными силами. Максимальный срок установки не более 7-8 часов. Для монтажа нет необходимости приобретать дорогостоящие инструменты и оборудование. Процесс происходит посредством имеющихся под рукой «ингредиентов».
  • Наличие сертификатов качества не только отечественного, но и европейского образца.
  • Сфера применения не ограничена только лишь бытовым использованием. DoorHan обеспечивает большое количество государственных проектов своей продукцией, изготавливая промышленные модели ворот.
  • Ценовая политика. Стоимость ворот российской компании в разы ниже европейских.
  • Собственное производство всех комплектующих и автоматики.

Среди минусов покупатели часто выделяют более сложную схему монтажа и подключения к автоматике. Свои комментарии автовладельцы выстраивают около электрической схемы, которая имеет несколько нестандартный вид. А кто-то просто зациклен на европейском качестве и не доверяет российскому производителю, считая, что отечественное – не значит качественное.

Преимущества и недостатки гаражных конструкций от DoorHan – понятия индивидуальные. Однако их инструкции по монтажу имеют настолько четкую и структурированную форму, что разобраться в процессе установки гаражных ворот не составит труда даже человеку, впервые взявшемуся за это дело.

Ремонт секционных гаражных ворот

Факты возникновения повреждений воротных устройств в основном связаны с внешними аварийными ситуациями. Это может быть неадекватный въезд автотранспорта, механические нарушения целостности секций воротных полотен, износ роликов, служащих для уравновешивания действия пружин, поломка подвижных деталей механизмов.

Редко, но бывают серьезные поломки, такие как затрудненное движение полотна, посторонний скрип конструкции, обрыв троса, которые лучше доверить устранить специалистам. Конечно, если сборка конструкции или изготовление подъёмных штор делались самостоятельно, то и ремонт воротного устройства возможен своими руками.

Совет! Для облегчения поиска запчасти, при повреждении устройства на внутренней стороне ворот поместите информационную наклейку.

При покупке запчастей будет достаточно назвать продавцу-консультанту номер детали, присвоенный в каталоге, и указать модель ваших ворот и нужная деталь будет приобретена. Кроме того, следует прислушаться к совету опытных людей и регулярно осматривать и «поправлять» конструкцию, при этом проводить профилактику.

На этом секционные ворота Doorhan, монтаж которых, как вы убедились, не столь сложен, установлены и готовы к работе.

Требования к проему и его подготовка

Установка секционных ворот требует предварительной подготовки проема. Проем во-первых, должен иметь достаточную несущую способность, во-вторых, по сторонам и вверху должно быть достаточно места для установки направляющих, и в третьих, он должен быть ровным. Давайте разбираться по порядку.

Чтобы было понятнее, почему установка секционных ворот возможна только на ровные стены

Несущая способность и способы ее корректировки

Если стены, к которым будут крепится секционные ворота, сложены из полнотелого кирпича, бетона, шлакоблока, даже  ракушняка, крепление направляющих возможно. Для этих материалов обычно используют анкера или дюбеля. Хуже, если стены сложены из пустотелого щелевого кирпича, пеноблока. В них тяжелую конструкцию без доработки не поставишь. Придется делать усиление проема. Есть два способа:

  • Сделать усиление проема из металлических уголков и крепить систему к ним. Все будет держаться, но затраты высоки.
  • Оштукатурить стены и попытаться закрепиться в штукатурный шов. Если что-то пойдет не так, можно еще использовать химические анкера. Этот вариант дешевле, но не самый надежный, так что лучше его не использовать.

К усилению несущей способности стены лучше подойти серьезно и сделать-таки каркас из уголков. Да, это недешево, но ворота ставятся не на один день, и не на один год, так что затраты оправданы.

Способы усиления проема если стены сделаны из щелястого кирпича или пенобетона

Если гараж планируется отапливать, при усилении при помощи уголков, не забудьте под металл положить теплоизоляцию. В данном случае лучше всего подойдет картон из стекловолокна. При малой толщине он имеет хорошо предотвращает утечку тепла.

Если места для монтажа конструкции недостаточно

Бывает и так, что вверху или по бокам не хватает места для установки конструкции. Если слишком мала притолока, есть штатное решение — фальшпанель. Она сделана из того же материала, что и полотно ворот, крепится в проеме к несущей балке. Тем самым уменьшается высота ворот, но появляется возможность установить более удобную в монтаже систему стандартного подъема.

Вот что такое фальшпанель. Она может крепиться по-разному

Бывает и так, что не хватает расстояния не только вверху, но и по бокам. Обычно этой болезнью страдают металлические гаражи.

В металлических гаражах обычно нет ни расстояний сбоку, ни сверху. Надо сварить такой каркас и к нему прикрепить ворота,зазоры заделать и утеплить

Самый удобный метод коррекции размеров проема ворот в том случае — приварить по периметру профилированную трубу требуемого сечения. Сечение выбирается так, чтобы было достаточно места и вверху, и по бокам. Еще вариант — сделать как на фото выше — сделать ворота не на всю ширину гаража.

Выравнивание проема и потолка

Кроме несущей способности и параметрам проема, необходимо проверить, чтобы его поверхность была ровной и гладкой. Также должны быть выровнены стены вокруг проема и две полосы на потолке. К ним будет крепиться система направляющих, все они должны быть ровными, и лежать в одной плоскости.

Требования к проему для установки секционных ворот

Минимальная ширина полосы, на которой не должно быть отклонений — 210 мм. Это при монтаже стандартной комплектации и стандартного подъема. Для других систем требуется чуть больше. Так что можно вывести сразу около 300 мм. Точно не ошибетесь.

Для выравнивания стен из бетона, кирпича, строительных блоков используют штукатурку по маякам. Поверхность проверяют во всех плоскостях. Установка секционных ворот начинается после того, как штукатурный раствор высохнет.

Этап 2. Замеры

Схема для замеров

Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.

Шаг 1. Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т. к. после установки чистый проезд будет равняться 180 см.

Шаг 2. Далее измеряется притолока (h). От этого показателя зависит тип выбранной конструкции.

Шаг 3. Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.

Шаг 4. Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.

Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.

Установка и настройка автоматики на секционных воротах

Главная страница » Ворота секционные » Установка автоматики на секционные ворота

В настоящий момент автоматика — незаменимая составляющая современной повседневности, выполняющая огромное число функций, существенно облегчающая жизнь и экономящая уйму времени. Не обошла она и операцию закрывания и открывания секционных ворот, являющихся частью ограждения, ведущих в гараж или промышленное помещение.

Основные функции любых ворот:

  • Разграничение частной и общественной зон;

  • Обеспечение возможности въезда на территорию;

  • Предупреждение несанкционированного проникновения на участок или в помещение;

  • Скрытие частной жизни от посторонних;

  • Создание привлекательного вида.

Конструктивные составляющие автоматизации.

Установка специальных механизмов позволяет, не прилагая физических усилий, управлять секционными воротами. Для этого используется пульт дистанционного управления, что, к примеру, позволяет не выходить из автомобиля в ненастную погоду.

Автоматизация обеспечивает безопасность и сохранность вашего имущества, предотвращая возможность ручного открывания преступниками.

Процесс движения секционных ворот осуществляется при помощи электропривода и специализированных механизмов, которые дополняются следующими приспособлениями:

  • Фотоэлементы при обнаружении препятствия на пути перемещения полотна блокируют работу электропривода;

  • Выносная антенна расширяет радиус работы пульта дистанционного управления;

  • Концевые датчики регулируют амплитуду движения полотна;

  • Сигнальная лампа, горение которой свидетельствует о работе автоматики.

Особенности подбора устройств для секционных ворот.

Полотно ворот данного типа состоит из отдельных панелей, представляющих собой металлические пластины с прослойкой из вспененного пенополиуретана между ними. Такая конструкция обеспечивает наивысшую степень прочности и герметичности. Установка секционных ворот позволяет сэкономить площадь, так как при открывании полотно перемещается в пространство под потолком.

Специалисты при подборе привода и добавочных аксессуаров, обеспечивающих безопасность и правильность функционирования механизма открывания/закрывания, опираются на следующие особенности:

    • Размеры панелей и вес полотна. Обычно производитель в маркировке указывает на приводе точные технические характеристики, поэтому производить какие-либо расчеты не требуется. От площади конструкции зависят следующие параметры: передаточное число вращений, мощность двигателя.

    • Установка дополнительных опций. К ним относятся фотоэлементы, сигнальные лампы, выносные антенны.

    • Возможность переключения механизма на управление вручную. Эта функция предусмотрена для ситуации отключения электропитания. Она установлена не в каждой модели. Перевод на другой тип управления позволяет при отключении автоматики передвигать полотно вручную.

    • Производитель автоматики. Желательно отдавать предпочтение хорошо зарекомендовавшей себя у потребителей продукции. Лучшими сейчас считаются бренды:

Основные типы автоматических механизмов для секционных ворот.

Существует несколько видов конструкций механизмов — определенный тип устройства выбирается, исходя из предназначения ворот.

Навальный привод.

Система, оборудованная навальным приводом, характеризуется возможностью высокой интенсивностью использования устройства и наибольшей мощностью. Механизм предназначается для больших ворот, устанавливаемых обычно не при индивидуальном строительстве, а на промышленных предприятиях. Принцип работы механизма довольно элементарен. Мотор монтируется с одного края торсионного вала и путем механического усилия передвигает полотно, открывая в результате ворота. Автоматика дополнена усиленным цепным механизмом, способным запускаться вручную в случае отключения электричества.

Потолочный привод.

Другой вид механизма — устройство потолочного типа. Данный тип автоматических систем применяется для управления воротами индивидуального гаража. Мощности механизма достаточно для управлением полотном незначительных размеров. Стоимость устройства существенно ниже цены механизма с навальным мотором. Механизм потолочного типа действует принципиально иначе, чем предыдущая система. В данном случае устройство монтируется в центре потолка на дистанции нескольких метров от проема. Полотно движется за счет автоматического механизма перемещения металлического каната, зафиксированного посредством тягового рычага вверху конструкции.

Потолочная система значительно легче в установке и эксплуатации, чем монтаж и использование промышленного навального устройства.

Оба типа механизмов оснащены системой безопасности. За счет вмонтированного стопорного диска, срабатывающего при аварийной ситуации или при возникновении непредвиденных помех. Этот механизм не допустит повреждения вашего автомобиля или причинения вреда вашим близким.

Оба типа систем способны эксплуатироваться в ручном режиме. Для этого монтируется механический замок и устанавливаются ручки. Устройство с навальным механизмом и потолочная система может быть настроена на режим самостоятельного запирания.

Потолочные механизмы обычно устанавливаются в частном секторе — они рассчитаны на не слишком значительный вес полотна и невысокую интенсивность эксплуатации. Устройство с навальным механизмом, напротив, существенно мощнее и способны выдерживать очень интенсивный режим работы. Поэтому такие системы применяются преимущественно в промышленных условиях, нередко в довольно сложных.

Если у Вас появились вопросы, позвоните нам: +7 (495) 783-06-56

ПОЛУЧИТЬ КОНСУЛЬТАЦИЮ

Монтаж автоматических механизмов.

Перед установкой системы на ворота необходимо их тщательно осмотреть для выявления брака и проверить плавность перемещения полотна. Оно должно подниматься и опускаться без любых торможений или заминок. Этот момент достаточно важен, поскольку любые неполадки способны привести к поломкам автоматического электропривода, что в результате может обернуться в значительные финансовые вложения в ремонт.

Затем требуется вычислить площадь полотна и определить их массу — это необходимо для грамотного расчета мощности привода. С целью увеличения надежности работы системы желательно приобретать механизм с мощностью на 30% большей расчетной.

Когда автоматика куплена, можно приступать к установке и настройке устройства. Основа механизма любого типа — специальный блок управления. Он отвечает за логику функционирования устройства и определяет ее функционал. Блок управления располагают в месте, где его будет легко обслуживать, и подключают к нему все приспособления и элементы механизма.

В отдельных конструкциях блок управления может быть вмонтированным в привод, и необходимости в его отдельной установке нет. После монтажа блока управления выполняется монтаж привода на стену или потолок, исходя от его типа. Привод подсоединяется к подъемному механизму и жестко закрепляется. Затем необходимо подвести питание, провести заземление всех металлических элементов и выполнить пробный запуск. Заканчивается процесс установки настройкой работы системы.

Настройка систем автоматики.

Правильный монтаж секционных ворот и грамотная установка автоматики — это еще не завершение работ. Устройство, осуществляющее передвижение полотна, требует дополнительной настройки.

Чаще всего этот процесс сводится к регулировке натяжения тросов и состояния торсионных пружин.

Аварийные ситуации не случаются внезапно. Их всегда предваряют на первый взгляд незначительные признаки: невыполнение команд с пульта, частичное опускание или неполный подъем полотна, неравномерность его перемещения, перекос секций, посторонние звуки.

Грамотная настройка автоматики позволяет избежать множества отрицательных моментов. При самостоятельной установке системы, то и отрегулировать ее своими руками тоже реально. В принципе, сама процедура не отличается сложностью, но она требует аккуратности и соблюдения последовательности действий.

Настройка натяжения тросов.

Необходимо обеспечить натяжение троса с достаточным усилием, но одновременно требуется исключить вероятность разрыва. Помимо этого, нужно добиться одинакового натяжения канатов с обоих сторон полотна — это необходимо для предупреждения перекосов сэндвич-панелей. Это способно вызвать деформации элементов полотна, что требует их починки или замены. Секционные ворота бывают с разрезным и неразрезным валом — процесс их настройки немного различно. Но в любом случае настройка систем начинается с полного послабления тяговой пружины.

Настройка системы с разрезным валом.

Во время использования ворот даже незначительное ослабление натяжения тросов недопустимо — это может повлечь за собой деформации секций и направляющих. Настройка троса производится следующим образом:

  • Нижние кронштейны крепко фиксируются на стене с учетом того обстоятельства, что им предстоит испытывать значительные нагрузки;

  • На каждую сэндвич-панель монтируется шпонка — действия должны производиться предельно аккуратно, чтобы не деформировать секции;

  • Необходимое положение барабана выставляется при помощи установочного винта;

  • Чрезвычайно медленно вал поворачивается до абсолютного устранения недостаточного напряжения каната — действие производится очень аккуратно, чтобы не возникло перенатяжение троса;

  • Чтобы полностью гарантировать отсутствие провисания каната, несколько подкручивают пружины, обычно в 2-3 оборота.

Окончание настройки — добавочная фиксация пружин путем затягивания головок болтов. В ситуации разного натяжения канатов с обеих сторон, исправить положение можно при помощи одновременного поворота двух частей вала — конструкция соединительной муфты дет возможность это выполнить. Чтобы произвести действие, необходимо отпустить стяжку муфты, повернуть ту секцию, со стороны которой обнаружено слабое напряжение троса. Другая секция остается неподвижной. Иногда требуется произвести взаимный проворот валов по отдельности или в одну сторону. Трос натягивается до необходимой степени, после муфты фиксируются болтами.

Настройка системы с неразрезным валом.

В этом случае процедура производится проще. Для этого требуется снять панель и отыскать винт, фиксирующий ослабленный канат. Потом требуется слегка отпустить болт, выбрать трос, избавиться от излишков длины и зафиксировать его.

Рабочая панель возвращается назад и повторно производится контроль натяжения канатов. В случае, когда оно остается недостаточным, процедуру необходимо повторить. Провисание тросов может спровоцировать их соскакивание с положенного положения, в результате они запутаются, что вызовет выход из строя электродвигателя, если он не будет своевременно выключен.

Регулировка функционирования торсионных пружин.

От настройки торсионных пружин зависит удобство использования конструкции, необходимость в усиленной осторожности и внимательности при обращении с конструкцией. В ходе эксплуатации могут происходить различные отклонения в функционировании механизма автоматики. Полотно должно передвигаться плавно и бесшумно, а каждая панель легко перемещаться за предыдущую. Иногда поднятые ворота начинают самостоятельно двигаться вниз. Или, наоборот, необходимо усилие, чтобы полотно стало перемещаться. В таких ситуациях требуется немедленная настройка торсионных пружин, а в наиболее трудных случаях — их замена. Для выполнения регулировки понадобятся воротки и гаечные ключи.

Процесс настройки:

  • Укрепление пружины путем ее подпирания. Операция производится с использованием воротков.

  • Ослабление крепежных деталей на валу.

  • Накручивание пружины на требуемое усилие.

  • Фиксация стопорных болтов и удаление воротков.

На продолжении всего времени использования ворот необходимо настройку пружин выполнять периодически. Опытные хозяева каждый раз на них оставляют отметки, чтобы не переусердствовать с натяжением пружин. Ориентируясь на эти пометки, выполняют повторную регулировку, так как их число соответствует количеству оборотов.

Чтобы ворота гаража могли безотказно функционировать и длительно эксплуатироваться, владелец дома должен регулярно заниматься их техническим обслуживанием. Необходимо каждый день проводить осмотр всех элементов и узлов, контролировать плавность передвижения полотна, присутствие смазки в подвижных деталях. Особенно внимательно требуется проверять целостность и силу натяжения канатов. При самых незначительных нарушениях в функционировании устройства или подозрениях о них, нужно немедленно принимать меры по исправлению даже малейших неисправностей.

Необходимо учитывать, что в случае потребности в замене определенных механических частей или составляющих автоматики, покупать нужно исключительно «родные» запчасти. Установка подделок способна спровоцировать приведение системы в полную негодность.

Установка и настройка автоматики могут быть выполнены и своими силами. Но мы, как профессионалы, осуществившие сотни монтажей секционных ворот, советуем избежать лишних трат на исправление ошибок и ремонт, и обратиться в нашу компанию. Если все операции будут произведены правильно, система будет работать долго и безотказно, при условии ее своевременного обслуживания.


Есть вопросы или хотите сделать заказ? Напишите нам


или позвоните по телефону: +7 (495) 783-06-56

Отправляя сообщение, соглашаюсь на обработку своих персональных данных и получение регулярных рассылок


Как построить ворота для забора

В этой статье мы покажем вам, как построить фантастический забор и как построить ворота!

Время

Несколько дней

Сложность

Промежуточный уровень

Стоимость

$501-1000

Введение

Узнайте, как построить прочный, красивый забор от начала и до конца. Мы разработали его прочным, с использованием сэндвич-конструкции, но при этом простым в сборке. Он хорошо смотрится с обеих сторон, так что он дополнит ваш дом и окрестности, а не будет бельмом на глазу.

Инструменты требуются

  • 4 футов. Уровень
  • .
  • Мощный шнек
  • Защитные очки
  • Лопата
  • Скоростной угольник
  • Веревка
  • Настольная пила
  • Рулетка
  • Тачка

Как построить забор Обзор: Масштаб проекта, дизайн и основные инструменты

Хорошие заборы могут стать хорошими соседями, но уродливый, хлипкий или плохо построенный забор не сделает никого счастливым. Этот забор, с другой стороны, прочный, красивый и обязательно понравится всем. Правила в большинстве регионов требуют, чтобы лучшие стороны были обращены наружу (к соседям), но наш забор спроектирован так, чтобы хорошо выглядеть с обеих сторон.

Мы использовали обработанные бруски 4×4 для долговечных стоек и «сэндвич»-конструкции для панелей для прочности и облегчения сборки. Этот забор не дешев по сравнению со стоимостью забора, построенного из предварительно собранных панелей в домашнем центре. Но у этого забора более толстая и качественная древесина, больше деталей и лучшие крепления, чем у любого другого, купленного в магазине. И мы спроектировали его так, чтобы его мог построить любой, кто умеет обращаться с циркулярной пилой и уровнем.

Мы покажем вам, как построить деревянные ворота, выровнять и установить столбы, собрать прочные панели и построить элегантные ворота без провисания, достаточно широкие, чтобы через них мог пройти газонный трактор. Мы также поделимся советами по обеспечению прочного основания, надежным методам соединения и крепления и окрашиванию, которые обеспечат безотказную службу в течение десятилетий. Этот проект также не требует набора дорогих инструментов. Помимо стандартных инструментов для рытья ям и основных столярных инструментов, вам понадобятся только циркулярная пила, шуруповерт и 4-футовый строительный инструмент. уровень. Но чтобы действительно ускорить сборку, приобретите гвоздезабивной станок 15-го калибра с 1-1/2 дюйма. оцинкованные гвозди для прибивания к штакетникам и щитовым доскам. Гвозди скрепляют все вместе до тех пор, пока вы не скрепите вместе верхнюю и нижнюю части рельса. Настольная пила также пригодится для распиливания панельных досок по ширине там, где это необходимо.

Утверждение дизайна забора и линии собственности:

Начните с мэрии. Скорее всего, вам нужно будет подать заявку на получение разрешения на забор в местный отдел строительной инспекции, поэтому начните с получения заявки вместе с местными правилами забора. Правила будут включать требования к отступам от границ вашей собственности до забора и максимально допустимую высоту. Эти детали, скорее всего, будут различаться для заборов перед домом и двором и даже могут отличаться для домов на углах или рядом с оживленными улицами, поэтому внимательно изучите их. Вам, вероятно, потребуется представить план забора вместе с заполненной заявкой. План должен представлять собой масштабный обзор вашей собственности, который четко показывает границы вашей собственности вместе с предлагаемым контуром забора, а также его высотой и расстоянием от границ собственности. Любая другая необходимая информация будет указана в правилах или в заявке на получение разрешения.

Если вы проживаете в «запланированном» сообществе или районе, вам, возможно, также придется предоставить ту же информацию на утверждение комитету по планированию. Правила комитета могут быть даже более строгими, чем городские, и могут регулировать выбор материалов, цветов и даже окончательный дизайн. Игнорирование правил на свой страх и риск. Постройте забор без одобрения комитета по планированию или города, и вы рискуете снести его и построить заново.

Пошаговый проект (21)

Подпишитесь на нашу рассылку новостей

Выполняйте проекты своими руками как профессионал! Подпишитесь на наши новости!

Сделай это правильно, сделай сам!

Первоначально опубликовано: 07 марта 2019 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Открытый секционный DIY | Grey House Studio

В рамках реконструкции нашего внутреннего дворика мы сделали из кедровых заборных досок трехсекционную секцию, вдохновленную West Elm, из трех частей.

Мы с Брентом любим бросать себе вызов, когда дело доходит до наших проектов «сделай сам». «Сделай сам» для нас не всегда означает делать что-то как можно дешевле.

Большую часть времени мы думаем об этом как о том, чтобы сделать что-то именно так, как мы хотим, когда мы не можем найти то, что ищем, и, делая это самостоятельно, мы можем лучше контролировать затраты, чтобы соответствовать нашему бюджету.

Для нашего последнего проекта, секционной конструкции для улицы, сделанной своими руками, мы стремились как к адаптации изделия в соответствии с нашим пространством, так и к низкой цене. Наша задача состояла в том, чтобы увидеть, насколько недорого мы можем сделать нашу версию этой трехсекционной наружной секционной конструкции от West Elm.

И хотя этот проект определенно требовал от нас мыслительных процессов, множества измерений и повторных измерений, а также угадывания, сколько дерева мы могли бы поместить в багажник моего джипа за один раз, мы с гордостью можем сказать, что построили все это с нуля. с кедровыми заборами менее чем за 100 долларов.

ПРИНАДЛЕЖНОСТИ

  • Секционные столы для наружных работ по дереву
  • 5/8 дюйма x 3-1/2 дюйма x 6 футов Пикеты забора из красного кедра Western Red Cedar
  • 3 Подушки для скамьи (одинаковый размер/похожий цвет)
  • Отделочные гвозди 1/4″
  • Торцовочная пила
  • Настольная пила
  • Дрель
  • Крег Джиг
  • Гвоздильный пистолет
  • Клей для дерева
  • Зажимы
  • Квадратная рамка
