Установка теплый пол под ламинат: укладка на бетонный пол, что лучше, монтаж своими руками (+ видео)

укладка и подключение инфракрасного пленочного пола

Установив теплый пол под ламинат в качестве единственного или дополнительного способа обогрева помещения, можно существенно увеличить степень комфорта по сравнению с другими вариантами. Чтобы составить схему размещения элементов и выполнить монтаж всей системы, необходимо ознакомиться со спецификой проводимых работ. Согласны?

Мы расскажем, как подобрать напольное покрытие, способное работать в тандеме с греющей пленочной системой. У нас вы узнаете, как грамотно расположить составляющие теплого пола и как их правильно подключить. С учетом наших советов вы сможете самостоятельно выполнить все этапы непростой, но вполне доступной работы.

Содержание статьи:

• Основные положения о материалах
  • Параметры инфракрасного пленочного пола
  • Требования к ламинату как покрытию
  • Правила размещения полос теплого пола
  • Дополнительная информация по структуре
• Этапы работ по монтажу системы
  • Выравнивание основания и укладка теплоизоляции
  • Фото-руководство по сборке ИК системы
  • Размещение фрагментов термопленки
  • Изоляция и подключение к электричеству
  • Подключение терморегулятора и тестирование системы
  • Настил гидроизоляции и ламината
• Нюансы эксплуатации инфракрасного пола
• Выводы и полезное видео по теме

Основные положения о материалах

Качество работы и срок эксплуатации теплого пола, уложенного под ламинированные панели, зависит от параметров приобретаемого оборудования и материала вкупе с пониманием особенностей их сочетания.

Для самостоятельной разработки схемы размещения инфракрасных полос необходимо учитывать физические особенности такого обогрева.

Параметры инфракрасного пленочного пола

Пленочный обогреватель представляет собой гибкое узкое полотно, размещаемое под напольным покрытием и содержащее нагревательный элемент. Он производит преобразование электрической энергии в тепловые волны инфракрасного диапазона.

Нагрев ламината или другого материала происходит снизу по причине попадания на него излучения. После прогрева поверхности пола по толщине происходит отдача тепла в воздушную среду отапливаемого помещения.

Галерея изображений

Фото из

Устройство ИК напольного обогрева под ламинат

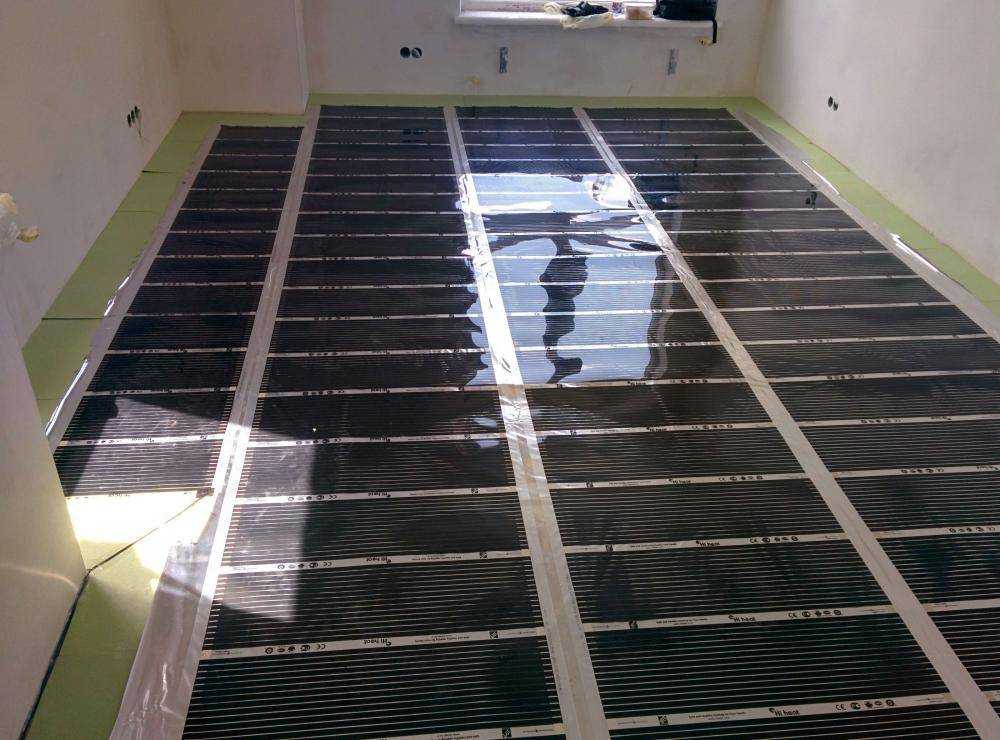

Укладка инфракрасных полотнищ в помещении

Составляющие пола с ламинатом и системой обогрева

Простая в раскрое и укладке система

В качестве нагревательного элемента ИК систем используется карбоновое сплошное или полосатое напыление, закрытое с обеих сторон лавсановой или полиуретановой пленкой. По краям полотен установлены токоведущие биметаллические шины, передающие энергию нагревательному элементу.

Толщина такой конструкции варьируется в пределах от 0,2 до 2 мм, наиболее часто в продаже присутствуют полотнища толщиной от 0,3 до 0,5 мм. Стандартные размеры ширины одной полосы составляет 50, 60, 80 и 100 см.

Возможность приобретения по метражу инфракрасного теплого пола различной ширины позволяет реализовать практически любую схему расположения нагревательных полос

Любая пленка может быть разрезана по длине в специально предназначенных и маркированных для этого местах. Величина шага отреза приблизительно равна 20 см, поэтому без труда можно получить полотнища нужной длины.

Максимальная мощность под ламинат составляет от 120 до 230 Вт/кв.м. Устройства с большим тепловыделением не применяют по причине ограничения температуры нагрева ламината. Иногда, производитель указывает мощность в зависимости от погонного метра. В этом случае, разделив ее на ширину полосы можно вычислить искомое значение.

Требования к ламинату как покрытию

Обыкновенный ламинат может обладать тремя свойствами, препятствующими его использованию в качестве финишного покрытия в комплекте с теплым полом:

• искривление геометрии пластин под действием высокой температуры;
• продавливание пластин при действии на них тяжелых предметов;
• высокие теплоизоляционные свойства материала.

Поэтому для совместного использования ламината и расположенного под ним пленочного теплого пола разработаны усовершенствованные модели. Их помечают специальными символами, размещаемыми на упаковке материала или в инструкции к нему.

Единый стандарт маркировки отсутствует, поэтому при покупке необходимо уточнить этот вопрос у продавца, так как существуют решения только для водяного или электрического кабельного теплого пола.

Схематичное изображение теплого пола показывает возможность совместного использования с ним ламинированных панелей этой партии. Также рекомендовано использовать материал класса безопасности E1 или E0 с минимальным содержанием свободных формальдегидов

Суммарное значение коэффициента теплового сопротивления ламината и подложки, на который его укладывают, не должно превышать 0,15 кв. м*К/Вт. Поэтому при выборе материала необходимо убедиться в соответствии этой технической характеристики нормативным требованиям, иначе существует риск перегрева и поломки системы теплого пола.

Соединение ламелей может быть выполнено с помощью клея или замков, расположенных на торцах пластин. Совместно с теплым полом разрешена только плавающая схема устройства ламинированного пола из панелей замкового типа.

Т.е. собранное из панелей покрытие не должно иметь жесткого сцепления с основой, а по периметру помещения, вокруг архитектурных деталей и проходки труб необходимо оставить зазор в качестве резерва для линейного расширения материала.

Ламинат получают методом прессования опилок с включением смол, содержащих формальдегид. Производитель указывает максимально допустимую температуру нагрева, при превышении которой начинается испарение ядовитого вещества. Обычно это происходит при достижении 28-30 градусов Цельсия. При расчете тепловыделения необходимо учитывать этот фактор.

Аргументы в пользу устройства инфракрасной обогревающей системы под ламинат и сравнение преимуществ ИК пленки с водяными вариантами подробно изложены , с которой мы рекомендуем ознакомиться.

Правила размещения полос теплого пола

Площадь отдельной комнаты, которую следует снабдить теплым полом, вычисляют исходя из потребности этого помещения в отоплении.

В случае отсутствия других систем обогрева, достаточно в среднем 70% покрытия от общей площади. При наличии радиаторов, каминов необходимость в тепле от пола снижается, что приводит к уменьшению количества укладываемых полос или меньшим расходом электроэнергии на обогрев.

По причине существования ограничений на максимальную мощность подаваемой к жилому объекту электроэнергии, необходимо провести расчет нагрузки на сеть

Отсутствие необходимости размещать под ламинатом инфракрасный теплый пол по всей площади помещения позволяет, как правило, при проектировании легко обойти следующие ограничения:

• Нельзя размещать теплый пол под тяжелыми предметами, такими как шкафы или диваны на ножках. Они продавливают ламинат, что приводит к неравномерному прилеганию и избыточному давлению на пленку.
• Нельзя закрывать сверху обогреваемый ламинат теплоизолирующим материалом, таким как ковры или мебель без ножек. Это приводит к нарушению отдачи тепла в воздух и перегреву системы.
• Необходимо избежать нагрева ламината одновременно со стороны инфракрасной пленки и другого источника тепла. Величина зоны пола, под которую нельзя подкладывать пленку для каждого типа расположенного рядом нагревательного прибора определяют индивидуально.
• Необходимо отступить от стен и стационарных предметов не менее 3 — 10 см в зависимости от рекомендаций изготовителя, так как зона нагрева в плане немного выходит за границы пленки. Повышенная температура может плохо подействовать на плинтуса и обои.

При планировании размещения инфракрасной пленки часто отступают от стен на расстояние 50-60 см. Это обусловлено возможной в будущем перепланировкой или проведением перестановки мебели.

Значительный отступ от стен оставляет более широкий спектр решений по изменению дизайна помещения. Кроме того, жители дома гораздо реже используют пространство около стены, чем в середине комнаты.

В жилых комнатах часто располагают инфракрасную пленку посередине. Такое размещение закрывает зоны частого пребывания людей и позволяет менять расстановку мебели вдоль стен

Если зона обогреваемого пола прямоугольная, то расположение фрагментов пленки лучше планировать вдоль длинной стороны. В этом случае уменьшается количество полос и, как следствие, – операций по их укладке, изоляции и подключению.

Дополнительная информация по структуре

В вертикальном разрезе устройство теплого пола состоит из пяти слоев, к каждому из которых предъявляют определенные требования. Основание пола должно быть твердым и как можно более ровным. Для бетонного основания рекомендуют провести выравнивание с помощью заливки нивелирующей смеси, а для деревянного – посредством настилания фанеры.

Изоляция между основанием и обогревательными элементами предназначена для предотвращения потерь тепла. С учетом того, что теплый пол работает от электричества, подложка не должна проводить ток.

Поэтому не используют утеплитель с отражающей поверхностью на основе алюминиевой фольги. Чаще всего применяют рулонную пенополиэтиленовую изоляцию или пробковую подложку в комплекте с отражающим слоем.

Структура инфракрасного пола под ламинат (на строительном сленге – «пирог») достаточно проста. Укладка любого слоя не предполагает наличие специфических знаний или тяжелого физического труда

Перед укладкой полос теплого пола с электрической разводкой и термодатчиком необходимо прочитать инструкцию, прилагаемую к комплекту. Общие принципы монтажа одинаковые, но есть некоторые нюансы по величине расстояния между размещаемыми элементами, а также по методу подключения к электросети.

В качестве подложки, расположенной между элементами обогрева и ламинатом нужно использовать полиэтиленовую или виниловую пленку. Она хорошо пропускает тепло, но служит барьером для воды и пыли, попадание которой на нагревательные полосы нельзя допустить.

Одним из характерных представителей пленочных греющих систем является , особенности установки и эксплуатации которой подробно описаны в рекомендуемой нами статье.

Этапы работ по монтажу системы

Одним из серьезных преимуществ инфракрасных полос перед или водяными трубами заключается в возможности самостоятельного монтажа теплого пола под ламинат. Поэтому установка такой системы обходится дешевле, что оправдывает более дорогую стоимость ее элементов.

При правильном выполнении всех стадий работ обогрев будет качественно функционировать заявленный производителем период времени.

Выравнивание основания и укладка теплоизоляции

Гидроизоляцию и выравнивание основания пола для последующей укладки инфракрасных полос под ламинат выполняют по стандартным правилам. Покрытие должно быть ровным, жестким, с уклоном не более 2 мм на 1 метр.

Общие требования к основанию для подготовки укладки ламината в комплекте с пленочным полом такие же, как и при монтаже без обогрева

Перед началом укладки теплоизоляции необходимо обеспечить удаление пыли из помещения. Если работы по организации теплого пола проводят в период строительства или капитального ремонта, желательно выполнить процедуры по устройству теплоизоляции, нагревательных полос и верхней гидроизоляции за один заход. В этом случае будет минимизировано загрязнение пылью элементов обогрева.

Теплоотражающий материал стоит недорого, поэтому его укладку производят по всей площади помещения вплотную к стенам, даже если инфракрасные полосы будут расположены не под всей поверхностью пола. Толщина изоляционной подложки под теплый пол составляет 3-4 мм и таким размещением исключают незначительный перепад высоты, нежелательный при монтаже ламината.

Чтобы избежать сдвига материала при дальнейших работах его крепят к полу степлером или двусторонним скотчем. Между собой полосы изолона или другого утеплителя фиксируют скотчем.

Фото-руководство по сборке ИК системы

В укладке теплого пленочного пола выполняется ряд стандартных действий, представленных следующей подборкой фото:

Галерея изображений

Фото из

Инфракрасную пленку разрезаем на полосы требующейся длины. Раскрой выполняем согласно заранее составленной схемы с учетом расположения мебели без ножек и архитектурных особенностей помещения

К токоведущей шине подсоединяем зажимы, отсоединив от пленочной системы ламинированное покрытие с одной стороны. Одна из «лапок» зажима должна контактировать с медной полосой, вторая прижимать снаружи

Зажим с усилием фиксируем на пленке. Этот узел должен быть надежным, не внушающим подозрений о вероятном отсоединении

Изоляционный скотч, имеющийся в комплектации ИК пола, разрезаем напополам для изоляции свободного отреза токоведущей шины

Отрезками скотча оклеиваем токоведущую шину со стороны, противоположной креплению зажимов

Воздействуя пальцами на скотч или прикатывающим роликом, стараемся выгнать весь воздух из-под скотча. Это нужно чтобы на шину случайно не попала вода

Раскладываем инфракрасные полосы на полу так, чтобы зажимы оказались со стороны установки терморегулятора. В держатель зажима заводим провода согласно схеме ИК пола

Держатель зажима прочно обжимаем пассатижами, чтобы исключить вероятность отсоединения во время эксплуатации

Шаг 1: Раскрой ИК полотнища на полосы по размеру

Шаг 2: Установка зажима на токоведущую шину

Шаг 3: Фиксация зажима на пленке

Шаг 4: Подготовка изоляционного скотча к приклеиванию

Шаг 5: Оклеивание шины изоляционным скотчем

Шаг 6: Уплотнение золяционного скотча на месте приклеивания

Шаг 7: Подключение проводов к зажиму

Шаг 8: Фиксация проводки в зажиме

Завершив подготовку инфракрасных полос к сборке теплого пола, приступаем к основной работе:

Галерея изображений

Фото из

Зажимы с подключенными проводами также оклеиваем изоляционным скотчем

Из-под изоляционного скотча удаляем все воздушные пузырьки путем продавливания или прокатывания

Готовим датчик, фиксирующий температуру пола, к подключению. Это устройство имеется в комплектации

Для того чтобы датчик не оказался выше уровня пола, в уложенной на основание теплоизоляционной подложке вырезаем отверстие

На инфракрасной пленке датчик фиксируем скотчем: он и прикрепит устройство, и защитит прибор от воздействия влаги

Плотно прижимаем скотч к пленке и датчику, стараемся минимизировать наличие под ним пустот

Собираем пленочный пол, соединяем инфракрасные полосы последовательно, выводим проводку к месту установки терморегулятора

В удобном для использования месте устанавливаем терморегулятор, подключаем к нему проводку и провода от датчиков

Шаг 9: Оклейка зажимов с подключенными проводами

Шаг 10: Удаление воздушных пузырьков из-под скотча

Шаг 11: Подготовка датчика к подключению к системе

Шаг 12: Вырезка места под датчик в теплоизоляции

Шаг 13: Битумный скотч для изоляции датчика

Шаг 14: Уплотнение соединения скотча с пленкой

Шаг 15: Сборка инфракрасной обогревающей системы

Шаг 16: Установка терморегулятора и подключение к нему системы

Размещение фрагментов термопленки

Полосы термопленки разрезают на фрагменты нужного размера и укладывают медной полосой вниз или вверх в зависимости от указаний производителя. Необходимо их расположить таким образом, чтобы осуществить подводку электрического кабеля только с одной стороны.

При простой геометрии схемы укладки инфракрасной пленки, подключение ее к электрической сети осуществляют с одной стороны, чтобы уменьшить общую длину проводов

Как правило, укладку под ламинат нагревательных полос тёплого пола выполняют встык. Однако для некоторых моделей существует минимально допустимое расстояние между ними, которое указывают в инструкции. Его необходимо соблюдать во избежание перегрева системы. Ни в коем случае недопустимо накладывать полосы внахлест токоведущих шин друг на друга.

Увеличение расстояния между полосами больше минимально допустимого не станет причиной неправильной работы теплого пола. В этом случае нагрев ламината будет неравномерным, что приведет к созданию теплых и холодных зон на полу. Однако такие зоны практически не ощутимы вследствие небольшого перепада температур и существования эффекта рассеивания тепла.

Изоляция и подключение к электричеству

Обычно помимо термопленки в комплектацию входит самоклеющаяся изоляционная битумная (бутилкаучуковая) лента и контактные зажимы для подключения пола к электросети. Иногда набор включает также провода с сечением, необходимым для пропуска тока заданной мощности.

Битумной самоклеящейся изоляцией закрывают те места разреза медно-серебряной шины и с противоположной стороны полосы ее «открытых» контактов, которые не будут использованы при подключении к электросети. Важно не допустить образования воздушных пузырей между изоляцией и шиной.

Преимущество битумной изоляции заключается в том, что при первом включении в электрическую сеть она нагревается и, принимая форму защищаемого соединения, максимально герметизирует его

В каждое место подсоединения проводов на медную шину устанавливают контактную клипсу таким образом, чтобы одна ее сторона зашла внутрь термопленки, а вторая осталась снаружи, поверх медной полосы. Затем с применением пассатижи производят плотный обжим клипсы.

После этой процедуры полосы термопленки фиксируют скотчем между собой, а также соединяют с теплоотражающим материалом, чтобы избежать сдвига при последующих работах.

Зачищенные концы проводов подсоединяют к клипсам методом обжима. Каждое такое место необходимо закрыть битумной изоляцией, наложив ее сверху и снизу соединения.

Подключение терморегулятора и тестирование системы

Устройство управления редко входит в комплект поставки, поэтому нужно приобрести отдельно. Так как требуется высокая точность регулировки температуры нагрева ламината, то необходимо использовать прибор электронного, а не механического типа.

Датчик температуры пола прикрепляют снизу пленки к черной полосе нагревательного элемента. Эту процедуру можно выполнить с применением битумной изоляции.

В теплоотражающем материале делают специальные вырезы под датчик температуры, а также места установки клипс и . Это необходимо для сохранения гладкости поверхности для выполнения работ по укладке ламината. Поместив датчик в углубление, его необходимо заклеить битумным изоляционным скотчем.

Толщина теплоотражающего материала не менее 3 мм, поэтому размещенные в вырезах провода, зажимы и термодатчик не создают бугры, что важно для укладки ламината

Терморегулятор монтируют на стене в месте, наиболее удобном для жильцов квартиры. Подключение проводов проводят согласно инструкции к устройству.

Если максимальная мощность теплого пола превышает 2 кВт, то подключение к электросети производят через отдельный автомат. Для влажных помещений, таких как ванна или санузел, при отсутствии заземления необходимо включить в электрическую цепь устройство защитного отключения.

До укладки гидроизоляционного слоя и ламината необходимо провести тестирование системы. Температура тестирования может быть небольшой, так как основная цель заключается в проверке соединений проводов с элементами инфракрасного пола на отсутствие искрения, а также факта нагрева каждого фрагмента.

Настил гидроизоляции и ламината

Сверху теплого пола производят укладку защитного гидроизоляционного покрытия в виде пленки. С учетом ее незначительной толщины, не влияющей на рельеф поверхности, достаточно закрыть только нагревательные элементы с небольшим выступом по краям, равным 10-20 см.

Полосы пленки соединяют между собой с помощью обыкновенного скотча, чтобы избежать их сдвига при последующем монтаже ламината.

Так как теплопроводность скотча не известна, то желательно чтобы места соединения им рулонов пленки и стыки нагревательных полос, где отсутствует инфракрасное излучение, совпадали

Панели ламинированного пола укладывают сразу поверх полиэтиленовой пленки, без какой либо дополнительной подложки. Эти процедуры желательно осуществлять в мягкой обуви, а также соблюдать другие меры безопасности, чтобы не повредить гидроизоляцию и нагревательные элементы.

Нюансы эксплуатации инфракрасного пола

Необходимо зарисовать план устройства теплого пола под ламинат, включающий схему расположения полос и проводки. Это поможет не допустить в будущем неправильной перестановки мебели и создания сильного давления на поверхность в местах монтажа теплого пола.

Также нужно будет исключить вероятность повреждения пленки или электропроводки при установке предметов интерьера, требующих сквозного крепления к черновому полу.

Наличие подробной схемы расположения нагревательных полос позволит без снятия ламината определить место, безопасное для сквозного сверления. Проводя такие работы наугад можно испортить систему обогрева и получить удар электрическим током

Электронные терморегуляторы часто снабжены двумя приборами для измерения температуры пола и воздуха. Использовать при программировании системы только датчик воздуха нельзя по причине ограничений по нагреву ламината.

Существует два способа правильно задать алгоритм режима работы теплого пола:

• Использовать только показания датчика пола. Например, задать включение обогрева при температуре ниже 25 градусов, а выключение – при достижении 29 градусов.
• Использовать показания обоих приборов. Например, задать включение обогрева при температуре в помещении 23 градуса, а выключение – при достижении или показаний датчика воздуха 26 градусов или показаний датчика пола 30 градусов.

Поломка датчика пола приводит к необходимости его замены с разбором части ламинированных панелей, поднятием гидроизоляционной пленки и поврежденного полотнища обогрева. Чтобы избежать этих трудоемких работ, можно приобрести дополнительный датчик, установить его при монтаже пола в качестве запасного варианта и вывести провод от него к терморегулятору.

Тогда при выходе из строя основного прибора достаточно всего лишь вывернуть в терморегуляторе два провода от неработающего датчика и подсоединить контакты от запасного варианта.

С правилами и особенностями организации ознакомит рекомендованная нами статья.

Выводы и полезное видео по теме

Пошаговое выполнение работ по монтажу инфракрасного пола под ламинат. Припаивание проводов к медным жилам вместо использования клипс:

Установка инфракрасного пола под ламинат в помещении со сложной геометрией. Показаны все этапы работ. Дан расклад по ценам на конец осени 2016 года:

Установка инфракрасной пленки под ламинат позволяет реализовать наиболее комфортный для человека способ обогрева помещения «снизу вверх».

Понимание физических законов функционирования такой системы и соблюдение правил ее монтажа способствует правильному выбору расположения и мощности нагревательных элементов, а также длительной и качественной работы теплого пола.

Хотите рассказать о том, как своими руками стелили и подключали инфракрасный пленочный пол? Возникли вопросы во время ознакомления с представленной информацией, есть полезные сведения для нас и посетителей сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке.

Электрический теплый пол под ламинат: монтаж своими руками

• Статья
• Видео

Мы уже рассматривали с Вами монтаж теплого пола под плитку, где использовали термомат и нагревательный кабель. В случае с ламинатом и паркетной доской рекомендуется использовать более современный и экономичный обогреватель – ИК-пленку. Технология укладки пленочного покрытия довольно простая, и сейчас для читателей «Сам электрика» будет предоставлена подробная инструкция по монтажу электрического теплого пола под ламинат своими руками.

• Определяемся с видом нагревателя
• Подготавливаем все необходимые материалы
• Осуществляем монтажные работы
• Подготавливаем поверхность
• Производим теплоизоляцию
• Настилаем пленку
• Полезные советы от мастеров

Определяемся с видом нагревателя

Недавно мы рассматривали виды электрического теплого пола, где немного касались вопроса об использовании различных нагревателей для плиточного и деревянного напольного покрытия.

В случае с деревянным полом использовать нагревательные маты и кабель не рекомендуется, по следующим причинам:

1. Электрические проводники могут неравномерно излучать тепло, что негативно сказывается на деревянном покрытии.
2. Подогрев электрическим кабелем (либо матом) расходуют больше электроэнергии, поэтому со стороны экономии средств укладка пленочного теплого пола под ламинат, опять-таки, выигрывает.
3. Для инфракрасного покрытия наличие бетонной стяжки не является обязательным, чего не скажешь про альтернативные варианты.
4. Толщина пленки меньше миллиметра, что позволит сохранить высоту потолка после монтажных работ. В случае с электрическим проводником из-за стяжки высота потолка может сократиться вплоть до 10 см.
5. Так как ламинат имеет низкую теплопроводность, использовать кабельный нагрев не рекомендуется. Это связано с тем, что проводник сначала нагревает стяжку, которая передает тепло уже самому напольному покрытию. В результате такого теплообмена эффективность на порядок ниже, чем при инфракрасном излучении, которое сразу же прогревает все объекты в комнате.

Именно по этим причинам используется укладка пленочного теплого пола под ламинат и паркетную доску.

Подготавливаем все необходимые материалы

На данном этапе необходимо осуществить расчет теплого инфракрасного пола под ламинат, чтобы определить нужное количество всех материалов. Расчетная часть довольная простая, нужно всего лишь посчитать полезную площадь комнаты и с учетом выбранной мощности обогревателя, посчитать и его площадь.

Итак, для того чтобы облегчить восприятие информации, представим все по пунктам:

1. Определяем полезную площадь комнаты. Укладывать материал необходимо на расстоянии не менее 15 см от стены, причем под тяжелой мебелью и бытовой техникой стелить пленку запрещается. Исходя из этих требований, создаем схему и определяем полезную площадь.
2. Выбираем мощность системы. Как правило, для подогрева теплого пола используют покрытие мощностью 150 Вт/м² (в том случае, если центральное отопление отсутствует) и 90 Вт/м² если в доме присутствует отопительная система. Можно также выбирать промежуточные значения, опираясь на собственные условия применения.
3. Рассчитываем количество пленки. Для этого полезную площадь умножаем на мощность, которую Вы выбрали. Например, для комнаты в 15 м² без центрального отопления потребуется теплый пол мощностью 2250 Вт (15*150). Идем в магазин и покупаем рулон подходящего размера.

Также дополнительно необходимо приобрести утеплитель (лучше всего пенофол), фольгированный скотч и поливиниловую вспененную пленку (защитит поверхность обогревателя от механических повреждений).

Когда все материалы будут подсчитаны и куплены, можно переходить к процессу монтажа.

Осуществляем монтажные работы

Технология укладки пленочного теплого пола под ламинат состоит из нескольких этапов:

• подготовка поверхности;
• теплоизоляция основания;
• настил материала;
• отделка ламинатом.

Обращаем Ваше внимание на то, что данная технология используется и в случае с паркетной доской, при этом монтаж осуществляется по аналогичной схеме!

Подготавливаем поверхность

На данном этапе необходимо удалить старую отделку напольного покрытия, убрать весь мусор и просмотреть состояние бетонной стяжки. Необходимо чтобы поверхность была ровной, без сколов и трещин. В противном случае придется заливать черновую стяжку, которая уберет все дефекты.

Сразу же следует отметить, что в помещениях с высокой влажностью (на неотапливаемой лоджии либо в бане) осуществлять укладку инфракрасного покрытия категорически запрещено. Если же влажность небольшая, дополнительно нужно позаботиться о качественной гидроизоляции перекрытия!

Производим теплоизоляцию

Чтобы тепло уходило вверх (в комнату), а не вниз (на нижнее этажи либо в фундамент), необходимо позаботиться о качественном утеплении основания под пленочный теплый пол. Для этого лучше всего использовать пенофол. Материал тонкий, поэтому высота потолка заметно не измениться после его укладки.

Так как одна из сторон пенофола самоклеющаяся, сложностей в утеплении возникнуть не должно. Стыки между листами нужно заклеить фольгированным скотчем.

Настилаем пленку

Теперь, когда уже основание будет полностью готовым, можно смело приступать к укладке пленочного теплого пола под ламинат своими руками.

Согласно схеме Вы должны расстелить материал по поверхности. Если нужно отрезать определенный кусок, делайте это в соответствующих местах.

Отмечаем несколько требований к укладке электрического теплого пола под ламинат:

• запрещается стелить листы внахлест, только стык встык;
• листы должны располагаться таким образом, чтобы контакты были направлены к стене, на которой установлен термостат;
• медная сторона должна быть внизу (прилегать к основанию).

Далее установите в подходящем месте термостат. Лучше делать это в штробе на стене, рядом с розетками (для удобного подключения к сети).

После этого пленка подключается к термостату с помощью контактных проводов, которые зажимаются специальными зажимами.

Также следует отметить, что все места зажимов и самостоятельных разрезов материала нужно обязательно заизолировать битумной изоляцией!

От термостата нужно вывести датчик температуры, который будет подключен к нижней стороне пленочного покрытия. Для этого в основании создается специальная штроба, длиной не более 30 см. Датчик помещается в защитную гофру и устанавливается под листом обогревателя. Обязательно под термодатчик подложите слой теплоизоляции, иначе в точности измерений может возникнуть заметная погрешность, которая повлияет на эффективность использования системы. Можно подключать пленочный теплый пол под ламинат без терморегулятора, но в этом случае потребление электроэнергии повысится, а контроль за температурным режимом будет полностью отсутствовать.

Когда все контакты будут подсоединены и заизолированы, можно переходить к контрольной проверке. Для этого включаем термостат в сеть и проверяем, чтобы вся поверхность равномерно нагревалась. Также рекомендуется проверить покрытие мультиметром на соответствие паспортного сопротивления с реальным (значение не должно превышать разницу в 10%).

Если все верно, поверх теплого пола можно укладывать защитную поливиниловую вспененную пленку и приступать к декоративной отделке поверхности паркетной доской либо ламинатом.

Также к Вашему вниманию наглядные видео уроки, на которых Вы сможете увидеть особенности выполнения каждого из этапов укладки:

Как сделать подогрев ламината пленкой

Инструкция по монтажу пленочного теплого пола под ламинат

Полезные советы от мастеров

Чтобы упростить процесс и сделать электрический теплый пол ламинат более долговечным, предоставляем к Вашему вниманию несколько полезных советов:

1. Устанавливайте термодатчик возле холодной стены, чтобы осуществлять регулировку и контроль именно самой холодной точки комнаты.
2. Ни в коем случае не крепите листы обогревателя гвоздями либо саморезами, т.к. это может спровоцировать выход системы из строя. Используйте только фольгированный скотч.
3. Инфракрасная пленка легко повреждается при механическом воздействии (если на нее будет давить тяжелая мебель). Позаботьтесь о том, чтобы под всеми тяжелыми объектами обогревателя не было.
4. К выбору ламината для пленочного теплого пола отнеситесь серьезно. Далеко не каждый может нормально функционировать с системой обогрева пола. Те модели, которые предназначены для подогрева, имеют соответствующий логотип:
5. Позаботьтесь о том, чтобы на полу не были установлены другие обогреватели (к примеру, масляный обогреватель). В противном случае может произойти перегрев пленки и ее выход из строя.
6. Один отрезок покрытия не должен быть длиннее, чем 15 метров.
7. Обязательно осуществите заземление обогревателя. Для этого по периметру и диагонали проклейте фольгированный скотч, который другим концом соедините с заземляющим контактом.
8. Не осуществляйте укладку пленочного теплого пола при минусовой температуре.
9. Проверьте свою домашнюю электропроводку, чтобы она могла выдержать нагрузки от данной отопительной системы. Если окажется, что УЗО, автоматический выключатель и диаметр жил проводов не подходят, замените все элементы на более мощные.

Вот и вся технология укладки пленочного покрытия! Как Вы видите, монтаж электрического теплого пола под ламинат под силу даже человеку, не имеющему соответствующего опыта. Надеемся, наша пошаговая инструкция с фото и видео примерами помогла вам самостоятельно выполнить монтажные работы!

Похожие материалы:

• Самая дешевая и экономичная система отопления дома
• Монтаж греющего кабеля для водопровода
• Что лучше: тепловентилятор или электрический конвектор

Как сделать подогрев ламината пленкой

Инструкция по монтажу пленочного теплого пола под ламинат

Как укладывать полы с подогревом под ламинат

Когда вы думаете о полах с подогревом, вы, вероятно, ассоциируете это с плиткой с подогревом, особенно на полах в ванных комнатах. Не все люди могут знать об этом, но электрический теплый пол можно установить практически на любой тип напольного покрытия, а не только на плитку. Это также дает преимущества, которые выходят за рамки традиционно выложенных плиткой комнат, таких как кухня или ванная комната. Один из самых популярных вариантов для домовладельцев, которые хотят иметь полы с подогревом, — это ламинат. Большинство ламинированных напольных покрытий могут выдерживать температуру до 85 градусов по Фаренгейту, чего вполне достаточно, поскольку все, что выше этой температуры, может привести к деформации или обесцвечиванию древесины.

Итак, как укладывать теплые полы под ламинат? Ламинат обычно укладывают в виде плавающей системы. Он не предназначен для крепления к основанию. Электрические напольные системы бывают двух типов: те, для которых требуется клей, и те, для которых он не требуется. Система плавающего пола, как и ламинат, должна сочетаться с продуктом для обогрева пола, для которого не требуются клеи. Эти продукты обычно имеют форму свернутых матов, которые расстелены на полу и тщательно вырезаны, чтобы придать им форму, соответствующую помещению для установки. К счастью, этот тип напольного отопления проще всего установить, так как он не требует разбавления или самовыравнивающейся смеси.

Что такое электрическое отопление пола?

Во-первых, это поможет понять, как работает электрический теплый пол. По сравнению с традиционными системами домашнего отопления, которые полагаются на нагнетание нагретого воздуха по всей конструкции для ее нагрева, в электрическом отоплении пола используются провода, которые нагреваются за счет электрического сопротивления. Здесь используется лучистый теплый пол. Провода излучают тепло вверх в материал пола, который затем излучает тепло на твердые предметы в комнате. Это как электрическое одеяло для вашего пола.

Каждое помещение с электрическим теплым полом обычно имеет свой собственный термостат, в отличие от печей и других систем принудительного воздушного отопления. Эта система лучистого обогрева пола упрощает настройку уровня тепла в каждой комнате. Вы можете установить подогрев пола в каждой комнате вашего дома, но большинство людей будут делать это только в тех комнатах, которые нуждаются в дополнительном обогреве.

Преимущества электрического обогрева пола

Преимущества на самом деле выходят за рамки дополнительного обогрева. Воздух, находящийся в системе воздуховодов, является плохим проводником тепла. Для сравнения, твердые предметы гораздо лучше проводят тепло, что делает электрический подогрев пола более энергоэффективным для вашего дома. Кроме того, системы принудительной вентиляции разносят загрязняющие вещества и аллергены вокруг вашего дома, что может негативно сказаться на вашем здоровье. Это не проблема с электрическим подогревом пола, поскольку он не зависит от обдува воздухом. Если вы страдаете аллергией, вам лучше работать с системой «теплый пол».

Типы электрических систем лучистого обогрева полов

Существует три способа установки электрического отопления в качестве системы теплого пола — с помощью кабелей, матов или пленки. Система нагревательного кабеля включает в себя отдельные провода, подключенные к отдельной мембране. Это позволяет настроить место нагрева. Провода должны быть стратегически расположены близко друг к другу, не перекрывая друг друга, так как вы не можете перерезать провода.

Когда речь идет о матах, которые представляют собой кабели и мембрану в одной комбинации, вы можете укладывать теплый пол, не беспокоясь о размещении. Кабель здесь тоже не разрежешь, а вот мембрану можно использовать для Г-образных помещений.

Что касается теплоизоляционной пленки для пола, это то же самое, что готовый электрический коврик без сетки. Система заключена в пластиковую мембрану, которую можно обрезать по длине. Это означает, что вы можете раскатать пленку и установить ее в прямом направлении.

Установка электрического обогрева пола под ламинат

Установка электрического обогрева пола под ламинат состоит из шести этапов:

• Подготовка основания система подогрева пола. Очистите черновой пол от любого мусора с существующего пола, а затем тщательно очистите область. Убедитесь, что на участке не осталось старых полов или строительных материалов.
• Проверка нагревательного элемента — Убедитесь, что ваш нагревательный элемент работает правильно, проверив его с помощью омметра. Измерьте сопротивление нагревательного элемента (между двумя жилами). Запишите этот номер на ярлыке UL мата, а также в предоставленных вам установочных материалах. Сравните значение с числом, указанным на ярлыке UL. Он не должен превышать 15 процентов в любом направлении, хотя допускается некоторая вариация. Теперь измерьте непрерывность между проводом заземления и основным проводом 9.0032 . Показание должно быть либо «Бесконечность», либо O/L. Не устанавливайте нагревательный элемент, если он не прошел этот тест. Вы не хотите столкнуться с проблемами, связанными с неправильно функционирующим нагревательным элементом, который также может вообще помешать работе системы.
• Установка подложки и матов подогрева пола — Подложка обычно представляет собой квадратные или прямоугольные куски из натуральной или синтетической пробки. Укладывая листы, обязательно располагайте их в шахматном порядке, чтобы швы не накладывались друг на друга. Отрежьте кусочки по мере необходимости, чтобы убедиться, что вы покрыли весь пол. После этого соедините все детали подложки вместе, чтобы соединить их. Помните, что подложку нельзя крепить к самому основанию.
• Установка матов подогрева пола — Установите нагревательный мат так, чтобы холодные провода легко доставали до термостата. Вы должны выяснить до фактической установки, где разместить термостат. Обычно это зависит от того, где в стене есть электричество. Возможно, вам придется обрезать маты по размеру комнаты, но будьте осторожны, чтобы не перерезать нагревательные кабели, содержащиеся в них. Что вы можете сделать, так это разрезать материал мата до кабеля, а затем согнуть мат, начиная новый ряд в процессе. Этот метод установки называется «вырезать-и-повернуть».
• Укладка ламината — Крайне важно, чтобы вы делали это именно так, как рекомендует ваш производитель. Установите напольное покрытие так, как будто его и не было, так как нагревательные элементы не влияют на этот процесс. После того, как вы закончите, проверьте работу нагревательного элемента еще раз, чтобы убедиться, что нагревательные элементы не были повреждены во время установки. Выполните третью проверку сопротивления и запишите результаты в гарантийную регистрационную карточку.
• Выполните электрические соединения — Наконец-то можно подключить провода от ТЭНа к термостату. Правильный способ сделать это варьируется от термостата к термостату. Это означает, что вы должны следовать инструкциям, прилагаемым к вашему комплекту. Настоятельно рекомендуется обратиться за помощью к профессиональному лицензированному электрику, поскольку работа с электричеством опасна.

Подарите своему дому качественное напольное покрытие, которого он заслуживает, с напольными покрытиями Zothex

Вы хотите нагреть ламинированный деревянный пол с помощью лучистого отопления? Знаете ли вы, как обращаться с сопутствующими инструментами и оборудованием, таким как гидравлическая система, пароизоляция, распределительная коробка и датчик пола? Позвольте Zothex Flooring помочь вам с этим и другими вашими потребностями в деревянных напольных покрытиях. Стоит иметь надежного партнера, который поможет вам выбрать правильный ламинированный пол и систему лучистого отопления для вашего дома, а также выполнить все другие работы, связанные с электрическим теплым полом.

Zothex Flooring также работает с другими типами полов, включая виниловые полы (виниловые полы или виниловые доски), паркетные полы, бамбуковые полы, полы из керамической плитки и паркетные полы. Позвоните сейчас, и пусть Zothex Flooring поможет вам в реконструкции и перепланировке вашего дома.

Как установить электрическое лучистое отопление под ламинат

Являясь группой экспертов по строительству и производству, мы тщательно изучаем и подготавливаем наши материалы. Мы можем получать комиссионные, когда вы покупаете продукты на основе наших рекомендаций по ссылкам.

Как установить электрическое лучистое отопление под ламинат

Полы с подогревом обычно ассоциируются с плиткой, особенно в ванной комнате. Но электрический подогрев пола может работать практически с любым типом пола и имеет преимущества, выходящие за рамки традиционно выложенных плиткой комнат, таких как ванная комната или кухня. В частности, ламинат стал популярным выбором для домовладельцев, которые хотят установить напольное покрытие с подогревом. В этом посте мы кратко рассмотрим, что такое электрический теплый пол и насколько хорошо он работает с ламинатом, а затем расскажем вам о шагах, связанных с установкой системы электрического теплого пола в вашем собственном доме.

Что такое электрическое отопление пола?

Традиционные системы домашнего отопления основаны на нагнетании нагретого воздуха по всему дому для его обогрева. Электрический подогрев пола — это другое — подумайте об этом как о электрическом одеяле для вашего пола. Провода используют электрическое сопротивление, чтобы нагреваться и излучать тепло вверх в материал пола. Когда пол нагревается, он излучает тепло твердым предметам в комнате. В отличие от печного или другого принудительного воздушного отопления, каждое помещение с установленным электрическим теплым полом обычно имеет свой термостат. Это означает, что легче настроить уровень нагрева в данном помещении. Напольное отопление может быть установлено в каждой комнате в доме, но чаще всего оно устанавливается только в тех помещениях, которые нуждаются в некотором дополнительном обогреве или которые особенно трудно обогреть с помощью традиционной системы принудительной вентиляции.

Каковы некоторые преимущества электрического подогрева пола?

Помещения с электрическим подогревом пола выигрывают не только от дополнительного обогрева. Воздух в системе воздуховодов является плохим проводником тепла. Напротив, твердые предметы (которые нагреваются лучистым нагревом) гораздо лучше проводят тепло. Это делает электрический теплый пол более энергоэффективным способом отопления дома.

Помимо того, что системы принудительной вентиляции неэффективны, они распространяют аллергены и загрязняющие вещества по всему дому и могут негативно сказаться на вашем здоровье. Поскольку электрический теплый пол не зависит от обдува воздухом, это не проблема. Это делает электрический теплый пол отличным вариантом для аллергиков.

Будет ли электрическое лучистое отопление работать с моим ламинированным полом?

Ламинат состоит из множества слоев синтетического материала, соединенных вместе. В последние годы технологии настолько улучшились, что ламинат теперь доступен по цене, долговечен, а некоторые виды ламината даже водонепроницаемы. Хотя вам следует проконсультироваться с производителем напольных покрытий, большинство ламинированных напольных покрытий в настоящее время достаточно прочны, чтобы выдерживать электрический обогрев пола. Если вы покупаете правильный тип системы электрического обогрева пола (обсуждается ниже) и подтверждаете совместимость с вашим производителем, ламинат является прекрасным выбором для установки лучистого обогрева пола.

Как установить электрический подогрев пола под ламинат?

Ламинат обычно укладывается плавающей системой, то есть он никак не крепится к основанию. Как и полы, системы электрического обогрева пола бывают разных видов, для которых требуется клей (например, тонкий или самовыравнивающийся состав), и те, для которых он не нужен. Система плавающего пола, такая как ламинат, должна сочетаться с продуктом для обогрева пола без клея. Эти продукты обычно выпускаются в виде свернутых матов, которые раскатываются на полу и тщательно обрезаются, чтобы их можно было придать форму, соответствующую помещению, в котором они установлены. К счастью, этот тип напольного отопления является одним из самых простых в установке, поскольку не требует разбавителя или самовыравнивающейся смеси. Это также позволяет сэкономить на материальных и трудовых затратах.

Теперь давайте перейдем непосредственно к шагам установки.

Шаг 1. Подготовка чернового пола

Если проект представляет собой ремонт, то вы можете начать установку системы электрического обогрева пола, как только вы сняли старое напольное покрытие. Первым шагом при этом, независимо от того, предназначена ли ваша установка для реконструкции или нового строительства, является очистка основания от любого мусора и тщательная уборка области. Как только все старые полы или строительные материалы будут убраны с участка и вы уверены, что пыль, грязь или опилки удалены, вы можете переходить к следующему шагу.

Шаг 2. Проверка нагревательного элемента

Первое, что вы должны сделать перед тем, как положить нагревательный мат, — это проверить нагревательный элемент, чтобы убедиться, что он работает правильно. Чтобы проверить нагревательный элемент, вам понадобится омметр и вы сможете увидеть этикетку UL на тестируемом коврике. Сам тест представляет собой двухэтапный процесс.

С помощью омметра измерьте сопротивление нагревательного элемента между двумя жилами. Запишите этот номер на ярлыке UL мата, а также в предоставленных вам установочных материалах. Сравните значение с тем, что указано на бирке UL. Допускается некоторая дисперсия, но она не должна превышать 15 процентов в любом направлении.

Затем измерьте непрерывность между основным проводом и проводом заземления. Показание должно быть либо O/L, либо «бесконечность». Если нагревательный элемент не прошел этот или предыдущий тест, его не следует устанавливать. Неправильно работающий нагревательный элемент вызовет у вас проблемы в будущем или вообще не позволит системе работать.

Шаг 3 — Установка подложки

Теперь вам нужно установить подложку, которая проходит между черновым полом и нагревательными матами. Подложка обычно представляет собой квадратные или прямоугольные кусочки синтетической пробки или настоящей пробки. Укладывая листы, обязательно располагайте их в шахматном порядке, чтобы не было перекрывающихся швов. Если ваша подложка сформировала идеальную форму сетки, значит, вы установили ее неправильно. Отрежьте куски подложки по мере необходимости, чтобы покрыть весь пол. Затем соедините все части подложки вместе, чтобы они были соединены друг с другом. Однако подложку не следует крепить к самому основанию.

Шаг 4 — Установка матов для обогрева пола

Разместите маты так, чтобы холодные провода легко доставали до термостата (местоположение термостата должно быть определено заблаговременно до фактической установки и, как правило, зависит от источника питания). есть на стене). Скорее всего, вам придется обрезать маты, чтобы они соответствовали размеру комнаты, но будьте осторожны, чтобы не перерезать нагревательные кабели, которые находятся внутри них. Вместо этого обрежьте материал мата до кабеля, а затем согните мат, чтобы начать новый ряд. Этот метод установки известен как «вырезание и поворот».

После того, как вы еще раз проверили, что холодные провода достигают термостата, вам, возможно, придется прорезать каналы в подкладке для холодных проводов, чтобы они были на той же высоте, что и нагревательный мат. Это важно, чтобы у вас не было неровной поверхности для укладки напольного покрытия. Кроме того, вам нужно будет вырезать канал в подложке для датчика пола. Этот канал должен быть шириной около 1/2 дюйма и располагаться примерно на 6 дюймов в мате. Расстояние между нагревательными элементами должно быть одинаковым. Если он находится слишком близко к нагревательному элементу, показания будут неточными, и термостат не будет работать должным образом.

Теперь приклейте коврики к подложке, чтобы они не двигались.

Наконец, запустите еще один тест сопротивления, подобный тому, который вы сделали в первом шаге, чтобы убедиться, что нагревательный элемент все еще работает правильно.

Шаг 5 — Укладка ламината

Теперь все готово к укладке ламината. Делать это нужно точно так, как рекомендует производитель. Нагревательные элементы на этот процесс не влияют, поэтому устанавливайте напольное покрытие так, как будто их и нет. После того, как вы закончили укладку ламината, пришло время еще раз проверить работу нагревательного элемента, чтобы убедиться, что нагревательные элементы не были повреждены во время укладки. Выполните третью проверку сопротивления и запишите результаты проверки в свой гарантийный регистрационный талон.

Шаг 6 — Выполните электрические соединения

Вы почти закончили установку. Последнее, что вам нужно сделать, это подключить провода от нагревательного элемента к термостату. Правильный способ подключения термостата к мату зависит от термостата, поэтому при подключении проводов следует следовать инструкциям, прилагаемым к комплекту. Работа с электричеством опасна, поэтому рекомендуется, чтобы этот шаг выполнял за вас профессиональный лицензированный электрик, а не пытался сделать это самостоятельно.
