Как подключить посудомоечную машину своими руками


Современная бытовая техника существенно облегчает жизнь хозяйкам. Посудомоечная машина (ПММ) не является исключением. Если вы решили завести такую «помощницу» в доме, ознакомьтесь с данной статьей.


По ходу чтения вы узнаете не только о том, как установить посудомоечную машину, но и как ее выбрать. Расскажем обо всех тонкостях процесса, а также о необходимых инструментах (дрели, штроборезы и многое другое).


Выбираем встраиваемую посудомоечную машину


На рынке существует множество разнообразных моделей, различных по своим функциональным возможностям и цене. Хорошую технику предлагают такие бренды, как Lex, Бош, Электролюкс и т.д.



Совет! При покупке посудомоечной машины нужно обращать внимание не только на репутацию производителя и стоимость модели, но и на габариты, класс энергоэффективности, некоторые другие важные параметры.


При правильном выборе вопрос о том, как разместить посудомоечную машину, не будет вызывать затруднений, да и сама эксплуатация не омрачится какими-либо неудобствами.





Возможные габариты




По размеру посудомойки можно разделить на три основные группы.

  1. Мини. Вмещают 5 комплектов посуды. Габариты составляют 50х50х55 см (ГхШхВ).
  2. Узкие посудомоечные машины. В них за один раз можно очистить до 8 комплектов. Такая техника займет 45х55х85 см (ГхШхВ).
  3. Полноразмерные ПММ. Наиболее крупные представители класса. Вмещают до 17 комплектов. Их габариты равны 58х60х85 см (ГхШхВ).


Перед тем как встроить посудомоечную машину в кухню, стоит оценить не только количество доступной свободной площади, но и интенсивность нагрузки. Для больших семей самым удобным вариантом станет полноразмерная посудомойка. Узкие и миниатюрные модели менее вместительны, но могут устанавливаться даже в шкафы.



Совет! У некоторых производителей габариты выпускаемой техники могут отличаться от стандартных. Иногда разница составляет до 5 см. Поэтому в магазине обращайте внимание на точные размеры, указываемые в техническом описании.


Класс энергоэффективности


Во время работы посудомойка расходует не только воду, но и свет. Чтобы понять, насколько много электричества придется затратить, обращайте внимание на класс энергоэффективности. Они маркируются следующими символами:

  • A+++;
  • A++;
  • A+;
  • B;
  • C;
  • D.


Наиболее экономичны в расходе машины класса A+++. Они затрачивают на 50-80% меньше электроэнергии, нежели аналоги, относящиеся к классу D.


Маркировка


О качестве бытовой техники скажет доступность технической информации. В паспорте устройства должны отражаться следующие сведения.

  • Марка и модель.
  • Количество вмещаемых комплектов.
  • Класс сушки.
  • Уровень шума (в Дб).
  • Количество расходуемой воды в одном цикле.
  • Расход электроэнергии (КВт/ч за 1 цикл).


Внимательное изучение технических данных поможет сравнить разные модели и выбрать оптимальную для конкретных условий использования.


Выбираем местоположение


Перед тем как подключить посудомоечную машину, нужно подобрать для нее наиболее подходящую зону на кухне. Ошибки в выборе места для ПММ могут привести к возникновению сложностей в ее эксплуатации.


Преимущество встраиваемой техники заключается в том, что ее легко спрятать в шкаф модульной мебели. Машинка займет немного места и при этом не будет нарушать общей концепции дизайна и внешнего вида кухни, так как ее скроет фасад. ПММ можно встроить как в напольный модуль, так и на уровне груди.



Совет! Если принимать в расчет необходимость подключения коммуникаций, в частности, водопроводных, логично будет расположить ПММ рядом с раковиной. Отсюда проще протягивать шланги и производить нужные подключения.


Чтобы подобрать наиболее удобное и технически безопасное расположение, перед тем как поставить посудомоечную машину, ознакомьтесь со следующими советами.

  • ПММ не должна находиться от плиты, духового шкафа и варочных панелей на расстоянии ближе 40 см.
  • Микроволновая печь нужно расположить на расстоянии не меньше 50 см.
  • Стиральная машина и посудомойка не должны соприкасаться друг с другом стенками.


Данные правила связаны с особенностью работы разных видов техники. Например, стиральная машина во время отжима производит слишком сильные вибрации. Это может навредить посудомойке. Если два прибора включены одновременно, высока вероятность просто побить всю посуду внутри.


ПММ не должна сильно нагреваться. По этой причине стоит соблюдать дистанцию с плитами, духовыми шкафами и любыми отопительными приборами. Под воздействием высокой температуры уплотнители внутри техники быстро рассохнуться и придут в негодность.


Возможны и другие поломки, которые не исправят по гарантийному талону ввиду нарушения условий эксплуатации. Негативно на работу ПММ могут повлиять и микроволновые волны от СВЧ-печи.


Не рекомендуется ставить посудомоечную машину как продолжение кухонного гарнитура, то есть с одного из краев. В таком случае придется дополнительно заказывать на мебельной фабрике столешницу и фасад, долго подбирая нужные цвета, оттенки и фактуру.


Лучше всего ПММ соседствует с холодильником. Он не сильно нагревается при работе и практически не вибрирует, что обеспечивает стабильное функционирование техники.


Подготовка инструментов, необходимых для монтажа


Перед тем как установить встраиваемую посудомоечную машину, позаботьтесь о наличии следующего оборудования.

  • Уровень, желательно лазерный.
  • Шуруповерт.
  • Набор отверток (плоские и крестовые).
  • Молоток.
  • Электродрель.
  • Плоскогубцы.
  • Резиновые прокладки и манжеты.
  • Тройники.
  • Сифон с патрубком.
  • Фильтр тонкой очистки.
  • Шланги для подключения водоснабжения и сливного контура.


Для прокладки коммуникаций скрытым способом также понадобиться штроборез.



Совет! Не забудьте запастись вспомогательными инструментами: карандаш, строительный угольник, рулетка, комплекты саморезов.


Подготовка и монтаж коммуникаций


Перед тем как установить встроенную посудомоечную машину, нужно обеспечить надежную подачу воды и электроэнергии. Для этого существует два основных способа: скрытый и открытый монтаж. Первый вариант может использоваться в том случае, когда помещение находится на стадии ремонта и можно прокладывать трубы, кабели в стенах.


Для этого согласно намеченной разметке делают отверстия в перекрытиях. Заложенные в них коммуникации цементируются. Данный способ хорош тем, что провода и отдельные детали не бросаются в глаза, кухня приобретает более аккуратный внешний вид. Но есть и недостатки: в случае аварии, прорыва трубы, придется заново штробить стены для замены или ремонта.


Открытый монтаж коммуникаций выполняется проще и быстрее. Этот способ подходит для тех, кто искал ответ на вопрос «Как установить посудомоечную машину в готовую кухню?».


Если строительство и ремонт давно завершены, можете прокладывать кабели и шланги, спрятав их в специальные пластиковые короба. Еще один плюс такого способа заключается в легкой доступности коммуникаций. В случае непредвиденной поломки достаточно отодвинуть шкафы модульной кухни и произвести необходимый ремонт.


№1. Подводим воду


Эта часть наиболее трудоемка в исполнении, требует значительно больше времени, нежели подключение других коммуникаций. Перед тем как подсоединить посудомоечную машину, перекройте воду. Дальше нужно следовать следующему алгоритму.

  • Найдите место, в котором гибкий шланг смесителя раковины соединяется с металлопластиковой трубой.
  • Разомкните эти две части.
  • Возьмите заранее купленный сантехнический тройник. На резьбу намотайте ФУМ ленту.
  • Соедините тройник с металлопластиковой трубой.
  • В верхней части закрепите гибкий шланг смесителя, предварительно обмотав резьбу ФУМ лентой.
  • К оставшемуся отводу подсоедините фильтр тонкой очистки. На него зафиксируйте запорный кран.
  • Гибким шлангом соедините получившуюся конструкцию с посудомоечной машиной.
  • Включите подачу водоснабжения.



Совет! Чтобы понять, какие разъемы используются в технике, где находится место забора воды, тщательно изучите технический паспорт. Дополнительно можно найти в интернете видео о встроенной посудомоечной машине вашей модели. Обратите внимание, что в случае несовпадения диаметров труб и шлангов, потребуются отдельные переходники.


ПММ требуют подключения только системы холодного водоснабжения.


Во-первых: сама техника имеет множество разных программ со своим температурным режимом, под который нагревает воду.


Во-вторых: при использовании ГВС объем потребляемой электроэнергии может увеличиться. К тому же для некоторых моделей забор горячей воды и вовсе запрещено.


Еще один вопрос, который многих интересует: «Как правильно встроить посудомоечную машину, если нет централизованного водоснабжения?». Для этого предварительно выполните установку накопительного бака с чистой водой.


Если вы производите монтаж на даче, можно данную емкость поместить на чердаке. Для большинства ПММ достаточно давления 0,1 МПа. Чтобы его создать, нужно разместить бачок на высоте 2-3 метров.


№2. Подводим слив


Этот этап намного проще предыдущего. Достаточно установить новый сифон с отдельным патрубком под кухонной раковиной. К нему подсоединяется сливной контур. При этом учитываются два важных требования.

  • Сливной контур должен врезаться в сифон под углом. В этом случае большая часть воды будет уходить самотеком.
  • В месте подключения контура нужно дополнительно создать небольшой перегиб, чтобы предотвратить забор воды из раковины.


При дальнем расположении ПММ от источника воды придется устанавливать еще один тройник. От него пойдет шланг к сифону под раковиной.


№3. Подключаем электричество


ПММ относятся к высокомощной встраиваемой технике. Это значит, что перед тем как установить посудомоечную машину самостоятельно, позаботьтесь о том, чтобы проводка в квартире выдержала предстоящих нагрузок.


Большое внимание в этом вопросе уделяется сечению медных токопроводящих жил. Оно должны быть не меньше 2 мм. Для понимания точной величины воспользуйтесь специальными формулами расчета сечений или проконсультируйтесь с опытным электриком.


Посудомойка подключается к розетке, находящейся рядом, с напряжением не меньше 16 А. Помните о необходимости установки заземляющего контакта. Он предусматривается электриками в розетках.



Совет! При размещении техники рекомендуем учитывать стандартную длину шнура, Она составляет 1,5 м. Поэтому устанавливайте ПММ не дальше, чем на 50 см от розетки с защитой от влаги.


Важное условие: не допускается подключать к одному источнику питания посудомоечную и стиральную машину. Это приведет к высоким перегрузкам, что может стать причиной короткого замыкания.


Встраиваем посудомоечную машину в мебель


Перед завершающим этапом монтажа проверьте правильность подключения коммуникаций. Для этого проведите тестовый запуск ПММ с моющим средством. В случае обнаружения течей и других недочетов вы сможете быстро устранить дефекты.


Отрегулируйте высоту посудомойки с помощью ножек. Используйте уровень, чтобы вся техника смогла образовать единую линию.


Установка в корпус


Монтаж будет простым и удобным, если в проекте кухонной мебели предусмотрена ниша для посудомоечной машины. Однако, так происходит не всегда. Если вы давно покупали кухонный гарнитур и не желаете его полностью менять, освободите один из шкафов.


Как правило, модульная мебель изготавливается по типовым размерам. В таких гарнитурах напольные шкафы в большинстве случаев соответствуют габаритам ПММ.


Уберите все направляющие для ящиков и петли, снимите дверцы и заднюю стенку. Для установки встраиваемой посудомойки от шкафа должна остаться столешница и его боковина.


Так как большинство предметов мебели изготавливается из плит ДСП, их нужно защитить от пара и тепла, которые может генерировать ПММ. Для этого обклейте внутреннюю часть шкафа специальной герметизирующей пленкой.


Аккуратно задвиньте посудомойку в предусмотренное для нее место. При этом следите, чтобы шланги и провода коммуникаций не загибались, не переламывались. Между стеной и самой машинкой нужно оставить свободными 5 см, которые помогут обеспечить вентиляцию.


В завершение смонтируйте специальные крепления, идущие в комплекте к посудомойке. Они снизят уровень вибрации во время работы ПММ. Для этого воспользуйтесь прилагающейся инструкцией производителя.


Изоляция столешницы


Если верхняя часть мебели выполнена из МДФ, искусственного или натурального камня, то можно быть уверенным, что влага и пар ей не страшны. Древесностружечные плиты (ДСП) нуждаются в защите и изоляции. Для этого во многих моделях ПММ в комплекте поставляется специальный металлический тонкий лист, который накладывается между верхней частью машинки и столешницей.



Совет! Обеспечить пароизоляцию и защитить ДСП можно с помощью плотной фольги.


Фасад


Этот элемент можно дополнительно заказать на той же фабрике, где вы покупали кухонный гарнитур. В некоторых случаях удается приспособить на роль фасада и дверцы разобранного шкафа.


Лицевая панель крепится только на саморезы. Использование клея, даже очень стойкого, нежелательно. Он, вероятнее всего, из-за постоянных перепадов температурного режима придет в негодность и лишится своих свойств или, напротив, схватиться так, что заменить фасад уже будет невозможно.




При использовании саморезов следите, чтобы они прочно входили в материал, но не вылезали из него ни с лицевой, ни с обратной стороны. В противном случае высок риск травматизма и порчи техники.


Фасад крепят, начиная с ручки. Для проведения этих работ производители посудомоечной техники делают специальные отверстия на дверце, а также предлагают шаблоны, по которому происходит фиксация деталей.


По завершении монтажа проверьте, насколько ровно установлен фасад, нет ли зазоров. Если внешний вид вас устраивает, можно приступать к непосредственной эксплуатации ПММ.


Дополнительно в инструкции от производителя ознакомьтесь с тем, как настроить посудомоечную машину, и какие опции в ней предусмотрены.

Как встроить посудомоечную машину в готовую кухню самостоятельно

Трудно представить современную кухню без такой помощницы в быту, как посудомоечная машина. Она позволяет повысить качество жизни, экономя время и избавляя от нелюбимой многими рутинной работы.

Содержание:

  • Типы посудомоечных машин
  • Установка посудомоечной машины в кухне
  • Подготовка
  • Дополнительные работы
  • Установка машины
  • Заключение
  • Видео: монтаж и установка посудомоечной машины

Необходимо выделить и подготовить место перед установкой встраиваемой бытовой техники

Приобретая посудомоечную машину, необходимо заранее выделить место и кухонный шкафчик необходимого размера перед тем, как встроить посудомоечную машину в готовую кухню. Сама установка машины довольно проста и не отнимает много времени, но для этого необходимо иметь некоторые познания.

Типы посудомоечных машин

Посудомоечные машины в кухне, призванные максимально облегчить труд хозяйке, не должны создавать дискомфорт, нарушать дизайн или занимать много места в маленькой кухне. Перед тем, как встроить посудомоечную машину в кухню, необходимо остановить свой выбор на одной из производимых конструктивных модификаций. Для удобства пользования посудомойки выпускаются в трех основных размерных группах.

Существует несколько вариаций бытовой техники, для автоматического мытья посуды

  • Полноразмерные. Их высота колеблется в диапазоне от 82 — 87 см, ширина 60 см., глубина 55 или 60 см. Обслуживают больше всех посуды (до 17 комплектов) могут стоять в кухне отдельно или встраиваться в кухонную мебель частично или полностью.В частично встраиваемых конструкциях панель управления машиной остается снаружи, в полностью встроенных — расположена в верхней грани открытых дверей машины.
  • Узкие. Отличаются от предыдущего класса только шириной (от 45 до 49 см.), отмывают не более 9 комплектов посуды в зависимости от модели. Вид расположения в кухонной зоне аналогичен полноразмерным типам.
  • Маленькие компактные модификации имеют все габариты полноразмерных машин, за исключением высоты — она в 1,5 — 2 раза ниже, что касается количества одновременно отмываемой посуды, их потолок — 5 комплектов. На кухне они устанавливаются прямо на верх столешницы или монтируются в нишу кухонного шкафа отдельным модулем.Можно отметить один существенный недостаток этого вида машин — в отличие от других моделей благодаря своим конструктивным особенностям в них не предусмотрена подача воды в нижнюю корзину с грязной посудой, что ухудшает качество мойки.

Установка посудомоечной машины в кухне

Работа не представляет сложности для мужчины (некоторые смело утверждают, что с ней справится даже женщина), но знать, как встраивается посудомоечная машина в кухню, никому не помешает. Для ее проведения понадобится некоторый инструмент — шуруповерт или несколько отверток, пригодится маленький разводной ключ, малярный нож, рулетка, реже — уровень.

Монтаж не сложно осуществить в готовую область

Подготовка

Коммуникации для подключения

Для работы машине требуется три внешних источника:

  • электроэнергия — должна поступать от электрической сети дома на ближайшую к машине розетку;
  • чистая холодная вода — недалеко должна быть водопроводная труба, предусматривающая резьбовое соединение;
  • Канализационная система — для слива грязной воды неподалеку должны находиться канализационные трубы с возможностью подключения дополнительной точки слива.

Выбираем место

Решая, как встроить посудомойку, необходимо соблюдать основное условие при установке — обеспечение свободного доступа ко всем коммуникациям. При этом электрическая розетка, водопроводная труба (желательно с краником для подключения) и сливной канализационный патрубок должны находится к машине как можно ближе. Практически в каждой кухне этому условию удовлетворяет место в шкафчике около мойки.

Заранее проведите нужные для функционирования коммуникации

Переделка кухонного шкафчика

Здесь возможны два варианта — шкафчик отдельно стоящий или вмонтирован в общую кухонную столешницу. Перед тем, как встроить посудомойку, предположим, что посудомоечная машина точно подходит под размер шкафчика по ширине и высоте, поэтому переделка должна быть минимальной.

Пример шкафа с посудомоечной машиной и лицевой панелью

Демонтировать необходимо нижнюю полку, лицевой плинтус и затем снять дверцы. Остаются только задняя панель, столешница вверху и боковые стенки шкафчика, что делает такую конструкцию весьма неустойчивой.

Во всех посудомоечных машинах предусмотрено их крепление к столешнице и боковым стенкам, но в зависимости от производителя происходит это по-разному. Если в марках «Electrolux» крепление к боковым стенкам происходит в двух точках (по обе стороны машины в верхнем углу под столешницей), то в «Bosch» точек крепления четыре.

Тип крепления зависит от особенностей шкафа для вашей машины

Машина крепится к боковым стенкам шкафчика через четыре пластмассовых вкладыша по обе стороны вверху и внизу ее корпуса, что делает конструкцию устойчивой и прочной.

Совет!

При покупке машины для встройки в отдельный кухонный шкафчик, лучше отдать предпочтение «Bosch» как модели, обеспечивающей более надежное и устойчивое соединение.

Если столешница сплошная, шкафчик обычно демонтируется полностью, посудомойка размещается между стенок соседних, оставаться может лишь нижняя декоративная панель (часто ей закрывают пространство между машиной и полом, обрезая по высоте).

Лишнюю декоративную панель можно использовать в интерьере кухни

Подготовка водопроводной и канализационной системы к подключению

При наличии в кухне одного источника холодного водоснабжения, на водопроводную трубу устанавливается переходная арматура, обеспечивающая подачу воды на кухонную мойку и посудомоечную машину одновременно. Если в месте подключения стоял краник (практически во всех домах он установлен), можно обойтись без дополнительного.

Подключение канализации и водопровода

Канализационный патрубок от мойки также заменяется на «тройник» с отводом для подключения сливного шланга машины (он имеет небольшой диаметр и в отвод дополнительно докупается и вставляется уплотнительное резиновое кольцо, обеспечивающее герметичность и плотность прилегания).

Важно!

Иногда сливной шланг подключают в сифон: такое подключение не эстетично и не практично (занимает полезное пространство под мойкой), ведет к дополнительным засорам в сливной системе.

Следует избегать подключение через сифон при установке

Электрическая розетка

Посудомоечная машина при определенных интенсивных режимах работы может потреблять значительный ток (около 15 А), что может привести при недостаточном сечении проводки или одновременном подключении энергоемких приборов к перегрузкам в сети. Поэтому подключение желательно производить к отдельной розетке с заземлением и через свой пакетник, осуществляющий автоматическое отключение в случае перегрузки.

Контролируйте режимы мощности при мытье посуды, так как на максимальной мощности возможна перегрузка сети

Дополнительные работы

При необходимости в стенках шкафов высверливают отверстия для сливного и подающего воду шлангов, шнура питания.

Установка машины

Монтаж «фасада»

Лицевая сторона дверей всех встраиваемых посудомоечных машин для соответствия дизайну, интерьеру и цвету кухни, закрывается сделанной по предварительному заказу панелью необходимого размера. Для ее крепления к дверце машины в комплект поставки входит специальный крепеж и дается лекало.

Изготовить индивидуальную лицевую панель, не так уж сложно, но интерьер помещения будет выглядеть аккуратным

На большом листе бумаги нанесены необходимые чертежи и отмечены точки крепления деталей к декоративной панели, лист прикладывается к ней и с помощью острого шила точки переносятся на панель, после чего саморезами в отмеченные места прикручивается крепеж и ручка двери. Затем панель закрепляется на дверцах машины и прикручивается к ней саморезами сквозь отверстия по периметру дверей.

Защита столешницы

Перед тем, как встроить посудомоечную машину под столешницу, необходимо обратить внимание на следующее. Все посудомойки имеют не очень хорошую конструктивную особенность — при открывании дверей пар и влага от машины подымаются вверх и попадают на нижнюю поверхность столешницы, портя ее.

Некоторые производители создают защиту от пара и влаги

Если в комплекте не предусмотрена специальная защита столешницы, следует позаботиться об этом самим. Можно использовать для защиты специальный скотч, пластик, металл и т. п.

В моделях «Bosch» под столешницу перед установкой машины крепится специальная металлическая пластина, в «Electrolux» — наклеивается пленка из специального материала.

Подгонка нужной высоты

Окончательная установка состоит в подгонке машины под столешницу с помощью передних и задних ножек и выставления ее по уровню. Затем между боковыми стенками шкафчика и машины вставляются необходимые прокладки и стенки крепятся друг к другу. Демонтированная нижняя декоративная панель в случае необходимости обрезается и ставится на место.

Совет:

Правила установки посудомоечных машин требуют соблюдения зазора между задней стенкой машины и кухонной стены не менее 50 мм.

Заключение

Встроить посудомоечную машину в готовую кухню по силам любому хозяину, желающему сэкономить средства, для этого не обязательно вызывать высококвалифицированных специалистов. Узнать, как правильно провести работы и не допустить досадных ошибок можно из этой статьи.

Видео: монтаж и установка посудомоечной машины

Как установить посудомоечную машину в старые кухонные шкафы | Руководства по дому

Автор: Тим Андерсон Обновлено 14 декабря 2018 г.

Большинство посудомоечных машин устанавливаются, когда шкафы впервые вносятся в дом, чтобы вы могли связать все вместе и зафиксировать на долгие годы. Однако иногда проекты реконструкции потребуют внесения дополнений позже, например, установки посудомоечной машины в старые кухонные шкафы. Это позволит вам добавить современный вид вашей кухне.

Освобождение места

Прежде чем вы сможете установить посудомоечную машину, вам сначала нужно проверить, сколько места у вас есть для работы. Это позволяет расположить посудомоечную машину в оптимальном положении. Поскольку вы вырезаете существующую мебель, вам придется пожертвовать коробкой для посудомоечной машины. Как только вы знаете, какой ящик вы собираетесь переделывать, снимите внутренние полки, вырежьте дно сабельной пилой и приступайте непосредственно к установке. В качестве альтернативы вы можете выбрать портативную посудомоечную машину меньшего размера, которая может поместиться в коробку после того, как полки будут удалены, скрывая ее от глаз, когда дверцы закрыты.

Установка столешницы

Если возможно, найдите посудомоечную машину, которая соответствует высоте существующей столешницы. Помните, что посудомоечные машины имеют регулируемые ножки. Столешницы привязываются к верхней части шкафов как единое целое, плюс фартук из плитки. Их нельзя просто вырезать, чтобы вместить посудомоечную машину, если только вы не хотите, чтобы посудомоечная машина выступала выше верхней части, или вы не возражаете против добавления отделки, чтобы скрыть вырезанные части. Обеспечение правильной высоты посудомоечной машины также позволяет свести к минимуму переделку, поскольку вам нужно только вырезать нижнюю часть шкафа. В качестве альтернативы, сохраните установку посудомоечной машины на время, когда вы планируете переделывать столешницы и кухню, если вам абсолютно необходимо иметь такую, которая выше существующих столешниц.

Сантехника

Посудомоечные машины требуют дренажа и линии подачи воды, но вы можете использовать существующие линии раковины. Просверлите отверстие в боковой стенке ближайшего шкафа с помощью дрели и коронки для труб. Вы можете использовать медную или гибкую трубу для линий подачи; гибкая труба проще в установке, но медь служит дольше. Оттуда подсоедините водосточные трубы либо к мусоросборнику, либо к водосборнику под раковиной, затем подключите линии подачи к линиям холодной или горячей воды в соответствии с инструкциями производителя.

Электропроводка

Небольшие портативные посудомоечные машины будут поставляться с дополнительными вилками, чтобы их можно было подключить к розетке, но для традиционной посудомоечной машины требуется собственный автоматический выключатель. Это означает прокладку кабеля от распределительной коробки вашего дома к месту расположения посудомоечной машины. Вам нужно будет просверлить отверстие в задней части коробки шкафа через гипсокартон, чтобы разместить кабель, проходящий сзади, или вниз через пол, если кабель идет снизу. Вам необходимо установить прерыватель (размер и тип, рекомендованные производителем) на свободное место у коробки, прикрепить провода и провести кабель к посудомоечной машине, где можно будет прикрепить провода. Следуйте цветам, чтобы соединить провода вместе. Например, соедините черный с черным, белый с белым и зеленый с зеленым.

Биография писателя

Тим Андерсон занимается писательством-фрилансером с 2007 года. Его статьи публиковались в Интернете через GTV Magazine, Home Anatomy, TravBuddy, MMO Hub, Killer Guides и группу Delegate2. Он проработал более 15 лет в качестве подрядчика по плитке и камню в третьем поколении, прежде чем перейти к написанию текстов-фрилансеров.

Как установить новую посудомоечную машину

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле является местным электриком № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s
Редакционный процесс

Обновлено 14. 09.21

Ель / Кевин Норрис

Обзор проекта

Пришло время обновить вашу кухню новой посудомоечной машиной. Перед тем, как вставить ее в отверстие шкафа, вам нужно будет подготовить несколько вещей: для посудомоечной машины требуется отдельная цепь, идущая от электрической сервисной панели (коробка выключателя), а также источник горячей воды и слив. подключиться к. Размещение посудомоечной машины рядом с кухонной раковиной означает, что водопроводные и сливные линии могут быть короткими и простыми в установке. Для посудомоечных машин стандартного размера требуется 24-дюймовый проем корпуса; к счастью, многие существующие кухонные шкафы с легкостью удовлетворят этому требованию.

Оборудование/инструменты

  • Сверлить
  • 1 1/2-дюймовая лопата или кольцевая пила
  • бит 3/4 дюйма
  • Перфоратор или отвертка
  • Молоток
  • Уровень торпеды

Материалы

  • Кабель 12AWG
  • Скотч
  • Наконечник посудомоечной машины (опционально)
  • Зажим для шланга (дополнительно)
  • Двойной запорный клапан
  • 3/8-дюймовая гибкая медная трубка подачи
  • Латунные фитинги
  • Лента для уплотнения резьбы
  • Кабельный зажим
  • Проволочные гайки
  • Шурупы по дереву

Ель / Кевин Норрис

  1. Установка электрической цепи

    Первым шагом является установка 20-амперной цепи от электрического сервисного щитка, если она еще не установлена. Чтобы добавить сетевой кабель, просверлите отверстие в полу в подвал или подполье.

    Проложите кабель 12 AWG от отсека посудомоечной машины к сервисной панели. Оставьте около шести футов кабеля, торчащего через отверстие рядом с посудомоечной машиной. Это позволит вытащить посудомоечную машину во время обслуживания. Прикрепите провод к полу клейкой лентой, чтобы он не проскользнул через отверстие.

    Попросите электрика установить новый автоматический выключатель в сервисную панель и выполнить окончательные соединения проводки. Если есть существующая цепь для посудомоечной машины, убедитесь, что питание в этой цепи отключено.

    Ель / Кевин Норрис

  2. Сверление отверстий в шкафах

    Прежде чем вы сможете установить сливной шланг и водопровод к посудомоечной машине, вам нужно просверлить два отверстия в основании раковины. Для сливного шланга это отверстие диаметром 1 1/2 дюйма, расположенное рядом с задней частью шкафа и как можно выше, не касаясь раковины.

    Просверлите отверстие 1 1/2-дюймовой лопатой или кольцевой пилой и дрелью. Для водопровода необходимо отверстие диаметром 3/4 дюйма, расположенное в удобном месте для доступа к трубе подачи горячей воды раковины. Просверлите это сверлом на 3/4 дюйма.

    Наконечник

    Убедитесь, что шланг проходит через корпус на высоте над баком посудомоечной машины. Если сливной шланг расположен слишком низко, вода будет выливаться из ванны, и у вас будет мыльная посуда.

    Ель / Кевин Норрис

  3. Подсоедините сливной шланг

    Вставьте шланг в отверстие и подсоедините его к сливному патрубку посудомоечной машины на сливе раковины. Если ваш слив не имеет фитинга для посудомоечной машины, замените сливной патрубок (вертикальная труба непосредственно под раковиной) на патрубок для посудомоечной машины (треугольный фитинг).

    Альтернативой является подключение к ниппелю посудомоечной машины на мусоропроводе. Чтобы использовать эту соску, удалите заглушку в центре отверстия для фитинга, постукивая по ней в направлении камеры измельчителя (куда идет еда) с помощью пробойника или отвертки и молотка. Выньте заглушку (небольшой пластиковый диск) из камеры измельчителя. Закрепите сливной шланг на сливном штуцере или ниппеле измельчителя с помощью хомута.

    Совет

    В соответствии с некоторыми местными сантехническими нормами шланги посудомоечной машины должны подключаться к устройству воздушного зазора.

    Ель / Кевин Норрис

  4. Подключить водопровод

    Чтобы подключить водопровод к посудомоечной машине, вам нужно подключиться к запорному вентилю на трубе подачи горячей воды под раковиной. Самый простой способ сделать это — заменить существующий запорный клапан запорным клапаном с двумя выходами, чтобы один и тот же клапан мог обслуживать смеситель для раковины и посудомоечную машину.

    Проденьте гибкую медную трубку диаметром 3/8 дюйма через отверстие в корпусе и подсоедините один конец к запорному клапану. Подключите другой конец к водяному клапану посудомоечной машины, следуя инструкциям производителя. Вам, вероятно, потребуется добавить латунный фитинг к водяному клапану, чтобы приспособить водопроводную линию диаметром 3/8 дюйма. Используйте ленту для уплотнения резьбы на всех соединениях, чтобы предотвратить утечки.

    Ель / Кевин Норрис

  5. Электропроводка для посудомоечной машины

    Чтобы получить доступ к распределительной коробке электропроводки посудомоечной машины, используйте отвертку или отвертку, чтобы выкрутить винты, крепящие опорную пластину к нижней передней части посудомоечной машины. С правой стороны блока будет металлическая распределительная коробка. Снимите болт на соединительной коробке.

    Внутри вы увидите отверстие диаметром 1/2 дюйма для установки кабеля цепи с помощью кабельного зажима. Пропустите 6 дюймов кабеля через зажим и затяните зажим на кабеле. Вставьте кабель в отверстие и установите контргайку, чтобы закрепить зажим. Зачистите провода кабеля и соедините черный провод цепи с черным проводом в распределительной коробке, используя проволочную гайку. Соедините два белых провода с помощью гайки. Подсоедините оголенный медный провод к заземляющему винту в коробке.

    Ель / Кевин Норрис

  6. Набор для посудомоечной машины

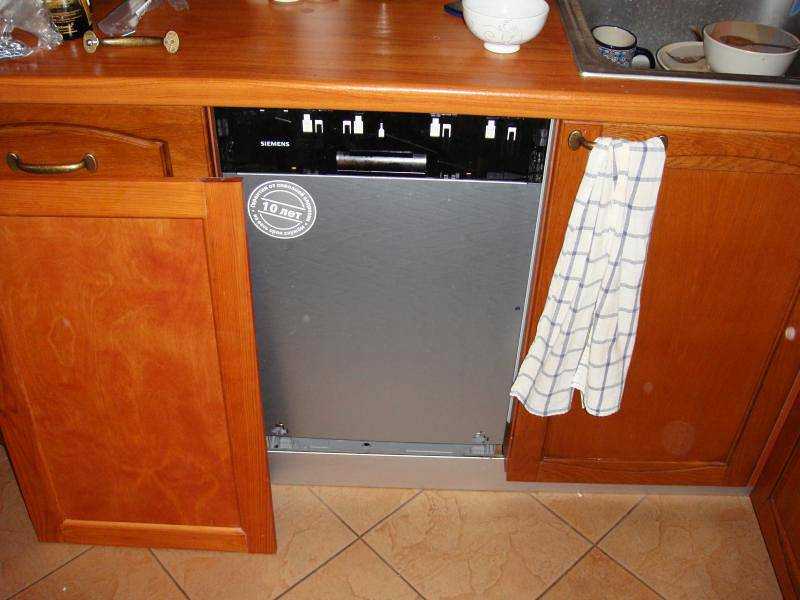

    Аккуратно задвиньте посудомоечную машину на место, внимательно наблюдая за линией подачи воды, сливным шлангом и электрическим кабелем. Расположите посудомоечную машину по центру в отверстии. Используя торпедный уровень в качестве ориентира, отрегулируйте передние ножки посудомоечной машины так, чтобы она была ровной, а два кронштейна над дверцей почти касались нижней части столешницы. Закрепите устройство одним шурупом, ввернутым через каждый кронштейн в деревянное основание столешницы. Убедитесь, что кронштейны не выступают за край стойки. Кроме того, убедитесь, что винты не настолько длинные, чтобы они могли пройти через верхнюю часть столешницы.

    Ель / Кевин Норрис

  7. Проверьте установку

    Последний шаг – проверка всех подключений. Сначала включите воду и убедитесь, что нет протечек. Затем включите автоматический выключатель, питающий посудомоечную машину, и запустите цикл посудомоечной машины.
