Водонагреватель в доме очень важная вещь, которая обеспечивает комфортом и качеством жизни. Однако бывают случаи, когда бойлер выходит из строя и может произойти короткое замыкание или взрыв. Чтобы исключить эти ситуации на систему аппарата устанавливаются предохранительный клапан. Его главная задача предотвратить подобные ситуации и защитить от чрезвычайных ситуаций.

Вид предохранителя

Устройство конструкции и принцип работы

Предохранительный клапан – это устройство, которое предотвращает серьезные аварии, но при этом обладает маленьким размером и своей простотой. Механизм клапана на водонагреватель состоит из двух пружинок в металлическом корпусе, которые располагаются под углом 90 градусов.

Трубка, у которой диаметр больше, имеет две резьбы на концах. Именно в ней находиться обратный клапан. Его задача направлять воду только в одну сторону, благодаря «тарелке».

Из-за действия давления, которое направленно в бойлер, заслонка открывается и сжимает пружину. После того как давление выравнивается, клапан автоматически закроется.

Второй цилиндр с меньшим диаметром выполняет задачу открывания заслонки, когда давление в первом клапане увеличено выше нормы. Именно эта функция защищает от взрыва.

Правила установки предохранительного клапана на бойлер

Клапан для водонагревателя размещают на линии подвода холодной воды к аппарату.

Никакие другие детали запорной арматуры дополнительно устанавливать не надо.

Где ставим клапан

Чтобы установить клапан на водонагревателе, следуем инструкциям:

• Предохранитель ставится на трубке с холодной водой, в промежутке от запорного крана и входом в аппарат.
• Чтобы не допустить ошибки, на корпусе детали есть стрелка, которая указывает направление воды.
• Обработайте место соединения герметиком.

Для чего нужен предохранительный клапан на водонагревателе

Элемент конструкции используют для обеспечения безопасности системы бойлера в случае сильных скачков в давлении. Так как вода при нагреве расширяется, то ее становиться больше почти на 3%. Чтобы аппарат не лопнул, предохранительный клапан производит сброс избыточного количества жидкости из бака.

Как выбрать предохранительный клапан на водонагреватель

Большинство моделей уже имеют в комплектации данное приспособление, поэтому в случае его поломки вы сможете легко подобрать его по таким критериям:

• модель бойлера;
• параметры максимального давления;
• диаметр резьбы.

Рекомендации по монтажу элемента

Процедура по установке клапана основана на нескольких правилах. Стоит следовать таким рекомендациям:

Виды предохранительного клапана для бойлера

• Длина гибкой подводки от клапана до бойлера НЕ больше двух метров.
• Лучшего всего подключить предохранитель сразу к штуцеру аппарата.
• Стоит сделать технический люк, чтобы легче обсуживать арматуру

Как открыть клапан на электрический водонагреватель

Для открытия клапана придётся приложить много усилий, ведь давление не позволит прожать пружину.

Рычаг расположен вертикально, а значит заслонка закрыта. Чтобы ее открыть необходимо перевести ручку вверх. После этого вода должна начать сливаться из водонагревателя.

Как провести замену поломанного предохранителя

Замена предохранительного клапана на домашний бойлер проводиться в определенной последовательности. Что делаем:

• Опустошить бак бойлера и отключить от сети.
• Закрыть подачу воды в аппарат.
• На одном смесителе открыть холодную воду, а на другом кипяток.
• Включить сток воды из бойлера.
• Убирать шланг с патрубка.
• Снять старый/поломанный предохранитель и установить новый.
• Закрыть смесители и включить бойлер в сеть.

Как устроен и работает обратный клапан на бойлере

В отношении водонагревателя лучше употреблять выражение «предохранительный клапан». Они имеют сходство и одно очень важное отличие.

Клапан с рычагом для ручного открытия

Главная разница между обратным клапаном и предохранителем для бойлера – это то, что он имеет дополнительный перпендикулярный цилиндр. Именно в нем расположена мощная пружина, которая и является тем самым предохранителем от срыва. Кроме этого в цилиндре есть так называемая тарелка, за которой находится патрубок, в который происходит слив избыточной воды.

Большинство клапанов для водонагревателя обладают рычагом, чтобы можно было открыть его вручную.

Замена предохранительного клапана на водонагревателе

Чтобы провести демонтаж гидрозатвора надо обесточить бойлер и слить жидкость из бака. После этого перекройте поступление воды и отсоедините шланг от водонагревателя. Необходимо почисти резьбу патрубка, а после обмотать чистой фум-лентой и повторно закрутить клапан. Теперь можно открыть краны и проверить на наличие протекания.

Стоит ли проводить установку предохранительного клапана на водонагреватель

Многие долго размышляют над тем стоит ли устанавливать заслонку на бойлер. И эксперты говорят, что устанавливать его надо обязательно. И объяснение этому можно найти в видео.

Важно! При отсутствии предохранительного клапана на водонагревателе производители отказываются предоставлять свои услуги по гарантийному обслуживанию.

Куда и как установить предохранительный клапан для водонагревателя

Установка предохранительного клапана на водонагреватель проходит очень легко.

• Устанавливаем предохранитель на трубке с подачей холодной воды, в промежутке от запорного крана и входом в аппарат.
• Расстояние между водным патрубком и клапаном должно быть от 180 до 220 см.
• Чтобы не допустить ошибки, на корпусе системы есть стрелка, которая указывает направление воды в бак.
• Обработайте место соединения герметиком.

Как работает клапан в различных ситуациях

Работа заглушки довольна проста и понятна каждому. Поэтому рассмотрим, как будет работать бойлер в других ситуациях.

При резком увеличение давления механизм пружинки производит открытие отверстия для выхода жидкости. Если же клапан неисправен, то жидкость будет искать другой выход. Из-за этого может произойти слив из крана с холодной водой.

Как работает клапан

Если давление упало, а обратного клапана нету, то из бака просто сольётся вся вода. И тут важно, чтобы в водонагревателе была защита от «сухого» нагревания. Иначе все может закончиться сгоранием ТЭНов и испорченной эмалью емкости.

А в случае проблем с термостатическим регулятором нагревание воды продолжается бесконечно. Следовательно, растет и давление в баке и как только температура жидкости дойдет до 100 градусов, то может произойти взрыв аппарата.

Как устроен клапан и его функции

Механизм клапана состоит из двух пружин, которые находятся в одном металлическом корпусе. Цилиндры располагаются под углом 90 градусов и выполняют разные функции.

Данная пружина держит «дверцу» закрытой и не позволяет жидкости возвращаться в трубопровод. Вторая пружина мощнее и большую часть находиться в нейтральном положении. Она открывает отверстие для слива только в момент поднятия давления.

Основными функциями клапана считаются:

• уберечь емкость от разрыва;
• предупредить попадание горячей воды в водопровод;
• привести давление в нейтральное положение;
• слить жидкость из бака в момент увеличения давления.

Устройство клапана: вид в разрезе

Какие возникают претензии по работе клапана водонагревателя

Все претензии возникают из-за нескольких причин:

• качество детали;
• очень высокое давление в трубе;
• некорректная установка клапана;

Если в комплекте уже идет предохранительный клапан для бойлера, то его качество будет хорошим. Только при отдельной покупке можно наткнуться на недоработанное изделие.

Как срабатывает устройство предохранительного клапана для водонагревателя

Работа предохранительного клапана для водонагревателя очень проста и разобраться в ней может каждый. При увеличении напора воды пружинка клапана отходит к элементу, который запирает отверстие и позволяет жидкости попасть в бак. В случае если вода отключается, то емкость все равно останется наполненной, так как обратный клапан не даст ей стечь по трубам.

Другая же пружинка, наоборот, влияет на процесс сброса воды, но только при условии, что повысилось давление в аппарате. Как это работает? Давление сжимает пружинный механизм и отверстие для слива воды открывается.

Описание обратного клапана для домашнего водонагревателя

В обратном клапане водонагревателя присутствуют две пружины, которые находятся в одном корпусе из металла.

Устройство обратного клапана

Более крупный цилиндр устанавливается по направлению воды. Тут есть клапан, который не позволяет воде выйти назад. С боку подачи находиться участок с резьбой для врезки в систему водопровода — «папа». С другой стороны, находиться «мама». Она устанавливается на патрубок из которого подается холодная воды в бойлер.

В перпендикулярном цилиндре находиться пружина с большей мощностью, хотя по размерам она меньше. Это и считается обратным клапаном детали.

Действия перед установкой предохранительного клапана на водонагреватель

Для установки предохранительного клапана стоит следовать нескольким инструкциям чтобы обезопасить себя.

• Элемент устанавливается на трубу, которая подает воду в бак.
• Размещается деталь между запирающим краном и входом.

Как размещается клапан предохранителя

• Учитывайте направление стрелок.
• Все соединительные участки обрабатываются герметиком.
• Резьбу следует затянуть сильно, но без напора, чтобы не сорвать.

Нужен ли обратный клапан для канализации и как его установить

Обратный клапан для канализации устанавливается чтобы избежать затопление. Эту деталь можно установить, как на всю трубу канализации, так и на определенный прибор.

При установке учтите следующие моменты:

• Стрелка с направлением воды.
• Жидкость должна передвигаться от прибора в слив.
• Проверьте герметичность прибора.
• Если слышите шум или вибрацию, то следует заменить затвор детали.

Почему недостаточно только обратного клапана

Устанавливать только обратный клапан строго запрещено в инструкции к прибору.

Если не использовать стандартный клапан с предохранителем и обратным засовом, то при нагреве бойлера может случиться взрыв.

Клапан предохранителя

Важно также иметь предохранитель чтобы при критическом уровне давления эта деталь произвела слив жидкости для стабилизации давления.

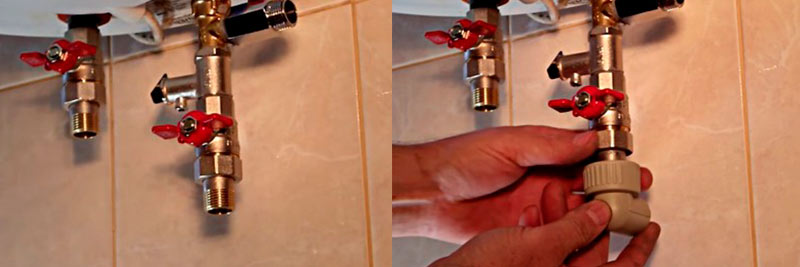

Второй вариант монтажа обратного клапана

Этот метод используется для эстетики. Понадобиться гибкая подводка и шариковые запорные краны.

• Обмотайте парубки паклей из льна и смажьте ее.
• Оденьте краник и затяните ключом.
• Клапан закручиваем на паклю. Проследите чтобы рычаг расположился удобно.
• Подключите гибкие проводки.
• Можно включать в работу бойлер.

Советы для успешной установки обратного клапана на бойлере

• Не устанавливайте клапан между вентилем и бойлером.
• Гибкая трубочка для слива идет в канализацию.
• Шаровой кран монтируют чтобы, слив жидкости происходил быстрее.
• Важно установить предохранительный клапан, а не перепутать его с обычным обратным.

Как выбрать модель

Обычно предохранитель уже идет в комплекте, но если вам надо его поменять, то достаточно знать только несколько моментов:

• модель бойлера;
• предельное давление;
• диаметр резьбы.

Другие виды клапанов

Выделят три вида клапанов предохранителей:

Виды клапанов

• Предохранитель на бойлер до 50 л – это стандартный одноразовый клапан. Он не разбирается и срок службы у него очень мал.
• Клапаны до 200 л более серьезные. В строении есть два механизма с различным назначением и дополнительная насадка для подвода в канализационный слив.
• Заглушка для бойлеров более 200 л – это серьезное устройство. Состоит из редукционного клапана, устройства для слива и несколько переходников. Этот вид предохранителя устанавливается в промышленном производстве.

Что делать если течет из клапана

Задавая этот вопрос надо уточнить «а когда течет из предохранителя?». Если из клапана капает, когда нагревается вода, то это нормально. Более подробно в видео.

Устройство арматуры предохранения

Клапан предохранения очень прост в своей конструкции. Он состоит из двух механизмов из пружины в одном металлическом корпусе.

Из какого металла будет сделана конструкция не так важно. Лучше выбрать латунь, она по сроку службы дольше и качественнее. Пружинки внутри сделаны их хромированной стали.

Виды предохранительной арматуры

Часто пользователи путают предохранительный и обратный клапан. Хотя их назначение различно. Предохранительный клапан защищает другие детали от разрыва. Также он создает барьер для возвращения жидкости назад.

Есть несколько видов:

• пружинный;
• магнитно-пружинный;
• рычажный;
• рычажно-грузовые.

Для бойлера используют только пружинные клапаны. Они могут по-разному выглядеть, но внутри имеют одинаковое наполнение.

Коротко о главном

Для эффективной работы бойлера предохранительный клапан — важная деталь. От его работы зависит безопасность людей и дома.

Главное не путать предохранительный и обратный клапан и внимательно следовать инструкциям установки и эксплуатации.

В случае возникновения проблем с клапаном лучше вызвать мастера.

Пользуетесь ли вы предохранителем или путали его с обратным клапаном?

Автор

Геннадий Алексеев

Специальность:
Инженер

Все статьи

Поделиться

Поделиться

Предохранительный клапан для водонагревателя: установка и подключение

Накопительные водонагреватели устанавливают не только в частных домах, не подключенных к центральным коммуникациям, но и в квартирах для комфортного ожидания окончания ремонтных работ, планово проводимых коммунальщиками.

Для безопасной эксплуатации водогрейного оборудования необходимо приобрести и установить предохранительный клапан для бойлера, защищающий бытовой прибор от скачков давления в системе холодного водоснабжения. Помимо этого данный клапан называют еще и обратным, так как он не дает воде вытекать обратно из накопительной емкости в случае ее аварийного отключения.

Поэтому в случае отсутствия воды в системе холодного водоснабжения вы можете не беспокоиться за сохранность электронагревательного элемента. ТЭН не останется “сухим” и не перегорит. Наличие предохранительного клапана позволит вам без труда слить воду из бойлера, если надо будет почистить емкость от накопившихся отложений в процессе нагревания воды или заменить ТЭНу, отслужившую свой срок.

Исправный предохранительный клапан способен обеспечить долгую и стабильную работу накопительных бойлеров.

Содержание статьи:

• Защитные функции предохранительного клапана
• Как работает такой клапан?
• Перерасход электроэнергии без обратного клапана
• Порядок подключения водонагревателя
  • Альтернативный способ монтажа обратного клапана
  • Советы по эксплуатации водонагревателя
  • Постоянно капает вода – что делать и как исправить?
• Проблемы и пути их решения

Защитные функции предохранительного клапана

В процессе нагревания воды в накопительном баке водонагревателя происходит увеличение ее объема. В замкнутой системе, согласно законам термодинамики, с повышением температуры вещества растет и уровень давления.

Для осуществления контроля величины температуры воды в бойлерах производители устанавливают на выпускаемые изделия терморегуляторы и термостаты. Если же данные устройства  выйдут из строя, то произойдет вскипание воды в баке, что приведет к ощутимому повышению давления и еще большему разогреву жидкости.

Лавинообразное протекание описанного процесса, в конце концов, приведет к образованию трещины в стенках накопительной емкости, через которую выльется некоторая часть горячей воды. Освободившееся место тут же заполнится холодной водой, поступающей из водопроводной системы.

Это приведет к моментальному закипанию всей жидкости в баке, сопровождающемуся выделением огромного количества пара и, как следствие, взрыву емкости, распирающейся под его воздействием.

Предохранительный клапан не позволит давлению превысить допустимые значения путем сброса части жидкости в канализационную систему.

Помимо обеспечения целостности оборудования при возникновении критических ситуаций предохранительные клапаны выполняют еще несколько важных функций, к числу которых можно отнести:

• недопущение возврата нагретой воды из бойлера обратно в водопровод;
• сглаживание скачков давления холодной воды на входе в бак водонагревателя, что предотвращает возможность возникновения гидроударов;
• сбрасывание излишков жидкости из бака в момент критического повышения показателей температуры и давления;
• предоставление возможности слива воды из накопительной емкости водонагревателя для планового проведения профилактического обслуживания и необходимого ремонта.

Клапаны, которые выпускают производители в настоящее время, могут иметь разнообразную конструкцию. В комплект вместе с основным изделием могут входить  манометры, различные запорные вентили и др.

При выборе предохранительного клапана для бойлера следует учитывать тот факт, что приобретаемое устройство должно соответствовать параметрам эксплуатирующейся системы горячего водоснабжения в доме.

На схеме наглядно представлено устройство предохранительного клапана для водонагревателя (бойлера), все элементы которого снабжены указателями с надписями

Как работает такой клапан?

Предохранительный клапан бойлера выполняет функции и обратного клапана, что отражается на его конструкции. Схематично изделие можно представить как два тонкостенных цилиндра, расположенных по отношению друг к другу под прямым углом, имеющих разные размеры, наделенных общей рабочей полостью.

Если посмотреть внутрь  цилиндра большего размера, то можно увидеть установленный там обратный клапан, в конструкцию которого входит тарелка, пружина и седло, выточенное в корпусе изделия. Резьба, нанесенная с обеих сторон этой части защитного прибора, позволяет присоединять его к вводному патрубку электробойлера.

Внутри цилиндра меньшего размера также содержится запорное устройство, аналогичное по конструкции описанному выше обратному клапану, и отличающееся от него лишь наличием более жесткой пружины.

В большинстве моделей предохранительных клапанов имеется функция регулировки давления открытия, производимая путем изменения степени сжатия пружины. Дренажное отверстие находится непосредственно за запирающим механизмом. К данному отверстию рекомендуют подсоединять прозрачную трубку, позволяющую наблюдать за сбрасываемой из бака водой.

Вид с трех ракурсов на конструкцию предохранительного клапана, использующегося при подключении водонагревательного оборудования накопительного типа

Действует предохранительный клапан по следующему алгоритму.

• При открытом положении крана, вмонтированном на вводной магистрали, вода беспрепятственно проходит в емкость сквозь отверстие, получившееся в результате оттягивания тарелки обратного клапана от седла. При этом к дренажному отверстию поступающая жидкость доступа не имеет, потому что предохранительная пружина имеет жесткость, рассчитанную на более высокое давление по сравнению с водопроводным значением этой величины.
• В момент полного заполнения бойлера происходит выравнивание уровня давления в баке и в магистрали, из-за чего обратный клапан закрывается. Увеличение температуры нагреваемой воды в накопительной емкости вызывает рост силы давления на тарелку обратного клапана, которая еще крепче прижимается к седлу. Поэтому возвратиться нагретая вода в трубы холодного водоснабжения уже не может.
• Когда пользователи начинают расходовать горячую воду на бытовые нужды, давление внутри водонагревателя начинает падать и достигает значения, меньшего, чем водопроводная величина. В этот момент тарелка отжимается от седла и начинается процесс наполнения бака водой.
• Если произойдет поломка терморегулятора, то начнется бесконтрольный рост температуры, который вызовет повышение давления до критического уровня. Вот тут в результате сжатия пружины предохранительного клапана появится возможность для оттока лишней жидкости через дренажное отверстие в систему канализации через прозрачный шланг.

Маленький рычаг необходим для принудительного открытия дренажного отверстия, через которое происходит сброс воды и понижение давления

Перерасход электроэнергии без обратного клапана

Система горячего водоснабжения с водонагревателем может функционировать  без запорного клапана, но тогда в случае роста давления горячая вода будет выдавливаться в подающую магистраль. Это повлечет перерасход электроэнергии, ведь прибору придется греть большее количество воды.

Лишние намотанные киловатты нужно будет оплатить, что не добавит радости владельцу квартиры или дома. Помимо финансовой стороны дела есть еще и практические неудобства. Ведь вместо холодной воды из кранов может побежать теплая водичка.

Эти проблемы надо приплюсовать к тем минусам, которые были описаны выше. Поэтому не соглашайтесь на монтаж водонагревателя без установки предохранительного клапана.

Стоимость этого латунного изделия несравнима с затратами, понесенными на приобретение бойлера.

Информация на корпусе предохранительного клапана помогает правильно выбрать деталь для первичной установки или замены во время ремонта водонагревателя

Порядок подключения водонагревателя

После установки водонагревателя приступают к его подключению. Для этого берут тройник, примеряют, накручивая на входной патрубок холодной воды, отмеченный синим цветом. Если не хватает резьбы, то специальным приспособлением добавляют несколько витков, чтобы тройник был поставлен правильно.

Затем обматывают паклей резьбу, обмазывают ее пастой, обеспечивающей герметичное соединение, и накручивают тройник, затягивая его разводным ключом. Далее на боковой отвод тройника накручивают кран для обеспечения быстрого слива воды из бойлера в случае замены перегоревшего нагревательного элемента или очистки бака от накипи.

Также соединение уплотняют паклей или лентой для резьбовых соединений. Снизу на тройник подсоединяют предохранительный клапан, ориентируясь на стрелку, показывающую направление поступающей в водонагреватель холодной воды. Стрелка находится на корпусе клапана.

Далее на предохранительный клапан накручивают одну часть американки. На кран накручивают вторую часть американки и производят соединение с первой частью. Затем в кран вкручивают переходную муфту для подсоединения к водопроводу пропиленовыми трубами.

Далее производят подключение к горячей воде. Для этого накручивают на выходной патрубок бойлера, отмеченный красным цветом, первую часть американки. На отсекающий кран накручивают вторую часть американки. Выполняют соединение.

Затем на кран также навинчивают переходную муфту для припайки пропиленовой трубы. Остается подсоединить бойлер к системе холодного и горячего водоснабжения. Пропиленовые трубы можно заменить гибкой подводкой.

Схема подключения водонагревателя (бойлера) к системам горячего и холодного водоснабжения показывает в какой последовательности идет монтаж прибора

Альтернативный способ монтажа обратного клапана

Этот метод придуман мастером, сталкивающимся с проблемой загрязнения предохранительного клапана осадками, попавшими из бака с горячей водой под давлением. Если кусочек ржавчины попадет под поршневую тарелку на седло, то клапан  не может уже корректно работать. Он постоянно остается открытым.

Чтобы не допустить такого развития ситуации, надо монтировать клапан на уровне середины бака. То есть так же, как описано выше, к входному патрубку бойлера присоединяется тройник, а дальше немного по-другому производится подключение.

Кран сливной приворачивается снизу, а в сторону отводят трубу, ставят уголки, опять трубу, и где-то на уровне середины бака устанавливают предохранительный клапан. После него идет отсекающий кран и фитинг, через который уже идет непосредственное подключение прибора к водопроводу.

При таком способе клапан всегда остается чистым и “не зависает” тарельчатый поршень над седлом. К тому же при отсутствии воды в системе такое изгибистое подсоединение служит своеобразным гидрозатвором.

Подробнее об этом методе монтажа можно узнать из видеоролика.

Советы по эксплуатации водонагревателя

Во время эксплуатации бойлера необходимо следить за тем, чтобы дренажное отверстие на предохранительном клапане не оказалось забитым или заблокированным. Дренаж может забиться ржавчиной, мелкими твердыми частичками и другими примесями, содержащимися в водопроводной воде.

Для проверки его рабочего состояния периодически производят сброс небольшого количества воды, нажимая на специальный рычаг или поворачивая ручку. В инструкции, приложенной к предохранительному клапану для водонагревателя , указывается, как функционирует механизм принудительного открывания клапана.

Установка фильтра для очистки водопроводной воды решает частично проблему. Нежелательно менять заводские настройки жесткости пружины в моделях клапанов, наделенных такой регулировкой.

Подобное вмешательство может повлечь разрушение бака водонагревателя по причине превышения допустимых значений давления внутри бытового прибора.

Принудительный сброс воды из бойлера с целью уменьшения величины давления в баке производится путем нажатия на рычаг

Постоянно капает вода – что делать и как исправить?

Некоторые владельцы бойлеров сталкиваются с проблемой постоянного просачивания воды через дренажное отверстие. Вода может капать из дренажа по двум причинам:

• неправильная настройка клапана;
• чересчур высокое давление в системе холодного водоснабжения.

Первая проблема устраняется путем замены или настройки устройства, выполнять которую надо шестигранным ключом. При этом немного подкручивают прижимную гайку, находящуюся на входе внутрь клапана.

Добраться до этой гайки можно путем частичного разбора устройства, при котором снимают рычажок, гайку и уплотнительную шайбу. Вообще быстрее решить проблему можно с помощью покупки нового клапана.

Вторая проблема, связанная с высоким давлением в системе, исчезает при монтаже редукционного клапана.

Подсоединение трубки с прозрачными стенками к дренажному отверстию произведено без вывода ее в систему канализации

Подсоединение отвода в виде прозрачной трубки от дренажного отверстия предохранительного клапана к системе канализации через патрубок с косым впуском

Проблемы и пути их решения

Причину неправильной работы водонагревателя следует начинать искать сразу же, как только появились первые признаки. Желательно подвергнуть проверке все элементы бытового прибора, начав с термостата, предохранительного клапана и нагревательного элемента. Чаще всего ломаются именно эти детали бойлера.

При поломке клапана мастера советуют не экономить, занимаясь ремонтом детали, а сразу приобрести новый аналог. Модель выбирают по уровню давления, на которое рассчитан клапан, указываемому на корпусе изделия. Эту информацию также указывают в руководстве по эксплуатации предохранительного клапана.

Бывают ситуации, когда клапан не функционирует из-за скрытого брака, выявить который не представляется возможным. Тратить время на поиск брака в конструкции детали не стоит, так как бойлер надо эксплуатировать по назначению.

Поэтому бракованный клапан заменяют новым устройством. Если ресурс установленного предохранительного клапана исчерпан, то его также демонтируют и ставят новое устройство. Сменив клапан, можно не беспокоиться о том, как работает водонагреватель.

Поставленная деталь обеспечит надежную и безопасную эксплуатацию водонагревательного оборудования.

Предохранительный клапан в разобранном виде позволяет увидеть винт, который с помощью отвертки регулирует степень жесткости пружины

Установить водонагреватель и выполнить правильно его обвязку под силу любому начинающему мастеру. Прочитав статью и посмотрев видеоролики, вы сможете все сделать своими руками, сэкономив на оплате монтажных работ, сделанных сторонними организациями.

Если вы считаете, что каждый должен выполнять свою работу на профессиональном уровне, то приглашайте специалистов. Опытные мастера помогут выбрать подходящую модель предохранительного клапана, докупят недостающую фурнитуру, проведут подсоединение бойлера к холодной и горячей воде в соответствии с нормами строительных работ.

Не слушайте только тех горе-мастеров, которые считают предохранительные клапаны ненужными звеньями в обвязочной цепи подключаемого к водопроводу водонагревателя. Никогда не экономьте на своей безопасности!

Руководство по установке и эксплуатации предохранительного клапана

Allied Valve Inc.

Новости отрасли продаж, обслуживания и распределения клапанов

Опубликовано 21 августа 2015 г. автором admin

Предохранительные клапаны (PRV) — самая важная линия защиты от повреждения оборудования, не говоря уже о нанесении вреда вашему персоналу, вашему предприятию и окружающей среде. Поэтому важно правильно их установить и использовать.

Нам задают много вопросов о правильном порядке установки и эксплуатации предохранительных клапанов. Приведенные ниже рекомендации содержат ответы на наиболее распространенные вопросы и решения наиболее распространенных проблем, с которыми сталкиваются наши клиенты.

Установка клапана сброса давления

Крепление

• Устанавливайте предохранительные клапаны в вертикальном положении, что означает вертикальное положение шпинделя. Клапан, установленный в любом положении, кроме вертикального, может работать неправильно.
• Для фланцевых клапанов обязательно равномерно затягивайте болты вниз. Это особенно важно для клапанов из чугуна. Если вы полностью затяните одну сторону, а затем другую, вы не только не сможете затянуть ее полностью, но и можете сломать клапан.
• Избегайте чрезмерного затягивания клапана. Это может повредить как входную, так и выходную резьбу и вызвать утечку.
• Нанесите смазку для труб только на наружную резьбу. Смазка для труб — это состав, который предотвращает протечки клапанов, но если вы нанесете его на внутреннюю резьбу, он может загрязнить вашу систему.

Впускной трубопровод

• Впускной трубопровод должен быть коротким и прямым. Входное отверстие никогда не должно иметь диаметр меньше диаметра самого клапана. Это сузит поток пара, воздуха или других сред.
• Входное отверстие никогда не должно располагаться вблизи места чрезмерной турбулентности на судне.

Выпускной трубопровод

• Выпускной трубопровод всегда должен иметь опору. В противном случае он может утяжелить и деформировать клапан, что приведет к неправильной посадке клапана. Это может привести к чрезмерной утечке.
• Номинальный размер выходного трубопровода должен быть не меньше, чем размер выходного отверстия клапана. Если это не так, поток будет ограничен, и клапан не будет сбрасывать столько пропускной способности, сколько должен.
• Выходной трубопровод не должен создавать деформации из-за теплового расширения. По мере расширения среды, если трубопровод не имеет податливости, клапан может деформироваться и дать течь.

Работа клапана сброса давления

• Избегайте работы клапана слишком близко к заданному значению. Это может вызвать кипение и утечку. Как только это начнется, будет только хуже.
• Избегайте слишком частых проверок клапана. Слишком частое поднятие испытательного рычага может привести к попаданию грязи или других инородных тел в седло, что может привести к протечке клапана. Хотя регулярное тестирование является рекомендуемой частью программы профилактического обслуживания, это следует делать примерно раз в год, а не раз в месяц.

Если у вас есть какие-либо вопросы о ваших предохранительных клапанах или вам нужна дополнительная консультация по установке или эксплуатации, позвоните нам. В конце концов, PRV — это защитное устройство, поэтому крайне важно, чтобы вы правильно его поняли.

Эта запись была опубликована в The Valve Expert, Troubleshooting, Valve Leakage и отмечена как Valve Installation, Valve Operation. Добавьте постоянную ссылку в закладки.

Предохранительный клапан и предохранительный клапан Требование к установке! – Общие технические знания

Дата: 13 сентября 2018 г. Автор: Тхань Нгуен Ле

0 комментариев

1) Клапаны сброса давления: рекомендации по расположению, установке и эксплуатации

Клапаны сброса давления (PRV) являются наиболее важной линией защиты от повреждения оборудования, не говоря уже о причинении вреда вашему персоналу, вашему предприятию и окружающей среде. Поэтому важно правильно их установить и использовать.

Имеет много вопросов о правильных процедурах установки и эксплуатации предохранительных клапанов. Приведенные ниже рекомендации содержат ответы на наиболее распространенные вопросы и решения наиболее распространенных проблем, с которыми сталкиваются наши клиенты.

Установка предохранительного клапана

+ МОНТАЖ:

• Устанавливайте предохранительные клапаны в вертикальном положении, т. е. вертикально и с вертикальным шпинделем. Клапан, установленный в любом положении, кроме вертикального, может работать неправильно.
• Для фланцевых клапанов обязательно равномерно затягивайте болты вниз. Это особенно важно для клапанов из чугуна. Если вы полностью затяните одну сторону, а затем другую, вы не только не сможете затянуть ее полностью, но и можете сломать клапан.
• Избегайте чрезмерного затягивания клапана. Это может повредить как входную, так и выходную резьбу и вызвать утечку.
• Нанесите смазку для труб только на наружную резьбу. Смазка для труб — это состав, который предотвращает протечки клапанов, но если вы нанесете его на внутреннюю резьбу, он может загрязнить вашу систему.

+ ВПУСКНОЙ ТРУБ:

• Впускной трубопровод должен быть коротким и прямым. Входное отверстие никогда не должно иметь диаметр меньше диаметра самого клапана. Это сузит поток пара, воздуха или других сред.
• Входное отверстие никогда не должно располагаться вблизи места чрезмерной турбулентности на судне.

+ ВЫПУСКНОЙ ТРУБ:

• Выпускной трубопровод должен всегда поддерживаться. В противном случае он может утяжелить и деформировать клапан, что приведет к неправильной посадке клапана. Это может привести к чрезмерной утечке.
• Номинальный размер выходного трубопровода должен быть таким же или большим, чем размер входного отверстия клапана. Если это не так, поток будет ограничен, и клапан не будет сбрасывать столько пропускной способности, сколько должен.
• Выходной трубопровод не должен создавать деформации из-за теплового расширения. По мере расширения среды, если трубопровод не имеет податливости, клапан может деформироваться и дать течь.

+ Работа клапана сброса давления

• Избегайте работы клапана слишком близко к заданному значению. Это может вызвать кипение и утечку. Как только это начнется, будет только хуже.
• Избегайте слишком частых проверок клапана. Слишком частое поднятие испытательного рычага может привести к попаданию грязи или других инородных тел в седло, что может привести к протечке клапана. Хотя регулярное тестирование является рекомендуемой частью программы профилактического обслуживания, его следует проводить не чаще одного раза в год, а не раз в месяц.

2) Предохранительные клапаны: указания по расположению, установке и эксплуатации

Чтобы предотвратить утечку из клапана, следует избегать трех вещей, которых следует избегать при установке и эксплуатации предохранительных клапанов.

Клапаны, устанавливаемые горизонтально

Большинство предохранительных клапанов спроектированы, изготовлены и испытаны для использования в вертикальном положении , то есть в вертикальном положении с вертикальным шпинделем. Горизонтальная установка клапана может иметь ряд существенных побочных эффектов:

• Это может противоречить правилам и приводить к задержке операций, если они помечены.
• Невертикальная ориентация может не обеспечить надлежащего дренажа клапана.
• Предохранительный клапан, установленный не вертикально, может работать не так, как ожидалось: это может повлиять на герметичность седла, работу и заданное давление клапана.
