Установка доводчика на дверь своими руками, фото, видео

Чтобы двери не оставались открытыми, раньше использовали банальную пружину, сегодня ставят дверной доводчик. В основе его конструкции тоже лежит пружина, но она более мощная, спрятана в металлический корпус и залита маслом — для «торможения» при закрывании. Установка доводчика на дверь — задача несложная. Самостоятельная установка займет минут 20-30. Вряд ли больше. Так что берем дрель и ставим своими руками.

Самая популярная модель

Содержание статьи

• 1 Классификация
• 2 Конструкции и устройство тяги
• 3 Где ставить
• 4 Установка доводчика на дверь: инструкция с фото
  • 4.1 Установка шаблона
  • 4.2 Отверстия под доводчик
  • 4.3 Монтаж
  • 4.4 Соединить рычаг с тягой
  • 4.5 Как поставить на калитку
  • 4.6 Как установить на металлическую дверь
• 5 Регулировка доводчика для двери

Классификация

Согласно мировым стандартам EN 1154 дверные доводчики классифицируются по усилию закрывания, которое они могут создавать. Делятся они на 7 классов, которые обозначаются  EN1- EN7. При выборе класса обращают внимание на инерционность двери, то есть на ширину ее полотна и массу одновременно. Если разные параметры двери отвечают различным классам, ставят устройство более высокого класса.

Например, ширина двери отвечает классу EN2, а масса — EN4. Ставят 4-й класс, так как более слабое усилие с нагрузкой не справится.

Есть дверные доводчики, относящиеся к одному классу. В характеристиках тогда указывается класс с одной цифрой — EN5. Они имеют небольшой диапазон регулировки усилий — в пределах одного класса. Есть устройства, усилие на закрывание которых регулируются в пределах нескольких групп. В таком случае в маркировке ставят диапазон через дефис — EN2-3, например. Последние более удобны в эксплуатации — можно настроить скорость закрывания в зависимости от погоды. Но стоимость таких моделей выше.

Конструкции и устройство тяги

Основной элемент конструкции доводчик для двери — пружина, которая толкает рычаг. По способу передачи усилия от пружины к рычагу бывают устройства двух типов:

Оба эти типа состоят из двух частей: корпуса, в котором спрятана пружина и передающий усилие механизм и рычаг. Монтируются они вверху двери: одна часть на полотно, вторая — на коробку. Какая-куда, зависит от направления открывания. Если двери открываются «на себя», на дверное полотно устанавливается корпус с механизмом, при открывании «от себя» — крепится рычаг. На фото изображен доводчик рычажного тип, но аналогичные правила установки и для моделей со скользящим каналом.

Установка доводчика на дверь в зависимости от направления открывания

Как понимаете, они подходят не на все типы дверей — на стеклянные поставить их проблематично. Для них есть другая конструкция — напольная. Корпус с механизмом монтируется в пол, сверху выступает лишь пластина-держатель. Аналогичный держатель устанавливается и вверху, но механизм там есть далеко не всегда, только для тяжелых дверных полотен.

Напольный доводчик для стеклянных дверей

Есть, кстати, напольные модели и для деревянных и металлических дверей. Они также имеют рычажную передачу или со скользящим каналом. Они меньше бросаются в глаза, но при таком расположении чаще повреждаются.

Напольный доводчик для стеклянных дверей

Установка межкомнатных дверей своими руками описана тут.

Где ставить

В основном доводчики ставят на внешние или входные двери, могут они устанавливаться на ворота или калитку. В случае с дверьми их располагают так, чтобы корпус был в помещении. Хоть есть и морозоустойчивые модели, предназначенные для эксплуатации холода, лучше чтобы корпус был защищен от воздействия погодных условий. Также такое расположение гарантирует большую сохранность.

Установка доводчика на дверь: инструкция с фото

Для монтажа доводчика на двери необходимы только дрель, линейка, карандаш и отвертка. Сверло обычно требуется «3» (тройка), но надо смотреть на диаметр крепежа, который обычно идет в комплекте.

Что необходимо для монтажа дверного доводчика

Большая часть производителей, для облегчения самостоятельной установки доводчика на двери, комплектует изделия установочными шаблонами. На этих шаблонах схематически изображены части доводчика в полную величину. Также на них нанесены монтажные отверстия для каждого элемента. В моделях, которые могут создавать усилие на открывание разного класса, отверстия прорисовываются разными цветами, дополнительно они подписываются — рядом ставится класс доводчика.

Пример шаблона для установки дверного доводчика

Шаблон напечатан с обоих сторон листа. На одно стороне — для открывания дверей «на себя» — со стороны петель (на фото выше), на другой — «от себя».

Установка шаблона

На шаблоне имеется две перпендикулярные красные полосы. Горизонтальную совмещаем с верхним краем дверного полотна, вертикальную — с линией оси петель.

Установка шаблона

С верхним краем дверного полотна все понятно, а вот чтобы при монтаже не ошибиться, линию оси петель необходимо прорисовать. Если устанавливается доводчик со стороны петель, проблем нет — при помощи длинной линейки и карандаша переносите линию середины петель вверх. Если монтаж будет осуществляться с другой стороны, замеряете расстояние от края полотна до середины петли. Отмечаете это расстояние с другой стороны и рисуете линию.

Отверстия под доводчик

На шаблоне находим отметки под отверстия согласно выбранному классу. При помощи сверла или шила переносим их на дверное полотно и на раму.

Переносим отметки под отверстия на полотно и раму

Обычно в комплекте идут два типа крепежа: для металла (металлопластика) и древесины. Выбираем сверло подходящего размера и дрелью сверлим отверстия в обозначенных местах.

Дверные доводчики комплектуются двумя типами крепежа — для металлических и деревянных дверей

По отметкам сверлим отверстия

Далее собственно и начинается установка доводчика на дверь. Обратите внимание, что для монтажа необходимо чтобы корпус и рычаги были разъединены. Если они собраны, их разделяют (откручивается шайба, вынимается винт, соединяющий рычаги и корпус).

Монтаж

Прикладываем части к проделанным отверстиям, устанавливаем крепеж. На схеме находим тот класс усилия на открывание, который нам необходим (в данном случае EN2) и устанавливаем части так, как показано на рисунке.

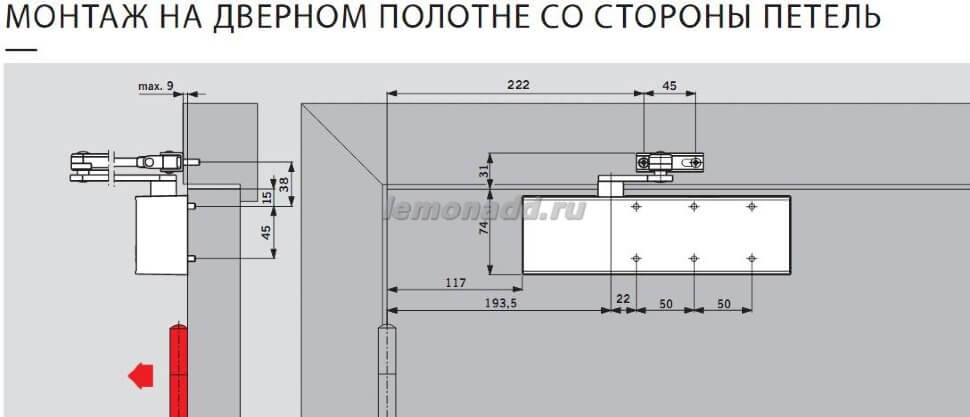

Схема установки доводчика на двери

Для открывания «на себя» корпус ставим на дверное полотно, на коробку устанавливаем тягу.

Устанавливаем корпус

Прикручиваем тягу

Теперь к корпусу надо подсоединить рычаг тяги. В нижней части корпуса имеется специальный выступ. Надеваем на него рычаг, затягиваем винтом.

Устанавливаем рычаг тяги

Теперь осталось соединить рычаг с тягой. Есть два варианта.

Самостоятельный монтаж входной двери описан тут.

Соединить рычаг с тягой

Само соединение рычага с тягой происходит очень просто: совмещаются две части, немного придавливаются пальцами. С легким щелчком они фиксируются. Весь фокус в том, как расположить их относительно двери. От этого зависит темп движения дверного полотна на завершающей стадии закрывания. Положение может изменяется благодаря тому, что тяга состоит из двух частей и может регулироваться по длине — одна из частей тяги — длинный штифт с резьбой. Вращением штифта и укорачивают или удлиняют ее.

Если необходима просто плавная доводка, тягу ставят так, чтобы она была перпендикулярна дверному полотну. Для этого немного уменьшают ее размеры (на фото слева).

Расположение рычага и тяги для выставления финишного усилия

Если в двери установлена защелка, необходимо солидное усилие, чтобы преодолеть ее сопротивление. Для такого варианта перпендикулярно двери ставят плечо (тягу раскручивают, делая длиннее).

Как поставить на калитку

Для установки на калитку подходят морозоустойчивые модели, которые могут эксплуатироваться снаружи. Но не все калитки имеют верхнюю перекладину. Зато боковые стойки есть у всех. В этом случае тягу крепят к боковой стойке, развернув крепежную пластину вдоль стойки.

Установка доводчика на калитку без верхней перекладины

Но гидравлические устройства (о них шла речь в этой статье) не очень хорошо чувствуют себя на морозе. Масло, которое заливается в корпус и служит для «торможения» дверного полотна, становится более вязким, калитка закрывается медленнее. С этой точки зрения лучше для калитки выбрать пневматическую модель (о выборе и установке читаем тут).

Как установить на металлическую дверь

Монтаж доводчика на металлические двери отличается только типом используемого крепежа и размером сверла. Так как полотно обычно более тяжелое, выбираются мощные модели не ниже 5 класса (смотреть надо по таблице). Соответственно, на монтажном шаблоне понадобится разметка для другого класса.

Доводчик на входную металлическую дверь ставиться аналогично

Также может понадобиться более мощная дрель, но это все — детали. В остальном же, ставить доводчик на металлические двери, надо точно также, как и деревянные или металлопластиковые.

Регулировка доводчика для двери

Доводчики, которые устанавливают на двери имеют разную конструкцию и регулировочные винты располагаются в разных местах. Точно все указано в паспорте или инструкции по установке. Но, в общем и целом, методика одна:

• вращая винт по часовой стрелке скорость/сила увеличивается;
• поворачивая против часовой стрелки — тормозим/уменьшаем силу.

При регулировке доводчика, не крутите винты сразу на несколько оборотов. Часто достаточно всего четверти оборота, может, чуть больше. Сбив баланс слишком закрутив или выкрутив винты, настроить все снова очень сложно. Можно даже сломать устройство или добиться того, что изнутри потечет масло.

Регулировки скорости открывания двери и «прихлопывания» находятся на корпусе. Чаще всего они или на лицевой части под защитной крышкой или на боковой его поверхности.

Отодвигаем крышку, находим винты

В округлых или многогранных корпусах регулировки находятся сбоку на корпусе

Установка доводчика на металлическую дверь – алгоритм действий и важные нюансы

1. Установка доводчика на входные металлические двери: основные способы и виды
2. Схема установки
3. Где ставить
4. Установка шаблона
5. Отверстия под доводчик
6. Монтаж
7. Соединить рычаг с тягой
8. Регулировка доводчика для двери
9. Нюансы нестандартной установки
10. Возможные проблемы с доводчиками и способы их устранения

1. Установка доводчика на входные металлические двери, основные способы и виды

В дверных доводчиках используется два вида механизмов: реечный и кулачковый. Они состоят из корпуса, передающего усилие механизма с пружиной и рычага. В первом случае дверь перемещается тягой с шестерней, которая приводится в действие гидравлическим поршнем. Такие устройства легко узнать по торчащим под 90° к двери рычагам, соединенным шарниром. Они отличаются надежностью, но туго открываются.

Во второй конструкции пружина через кулачковый вал, закрепленный в скользящем канале, воздействует на открывающий и тормозящий поршень. Здесь рычаги располагаются параллельно полотну и менее заметны. Имеют более плавный ход, без приложения значительного усилия.

Установка доводчика на металлическую дверь возможна несколькими способами:

• накладной — когда прибор крепится вверху на поверхности двери или на коробке. Такой вариант используется на объектах жилого и нежилого назначения;

• потайной — где механизм встраивается в полость самой двери или в раму. Внутренняя установка реализовывается производителем, остается только настроить доводчик при монтаже;

• напольный — когда механизм автоматического закрывания вмонтирован в пол, что предусматривается на этапе проектирования объекта.

2. Схема установки

При выборе схемы установки учитывается направление открывания дверей и расположение петель. Основные схемы:

• Стандартная — сторона открывания и расположение доводчика совпадают. Корпус монтируется на полотне двери, а рычажная система на раме в зоне притолоки.

• Верхняя или обратная — дверь открывается наружу относительно доводчика. Рабочая часть находится на притолоке коробки, а канал скольжения на подвижном полотне. Взаимное расположение рычага и коробочного бруса перпендикулярное.

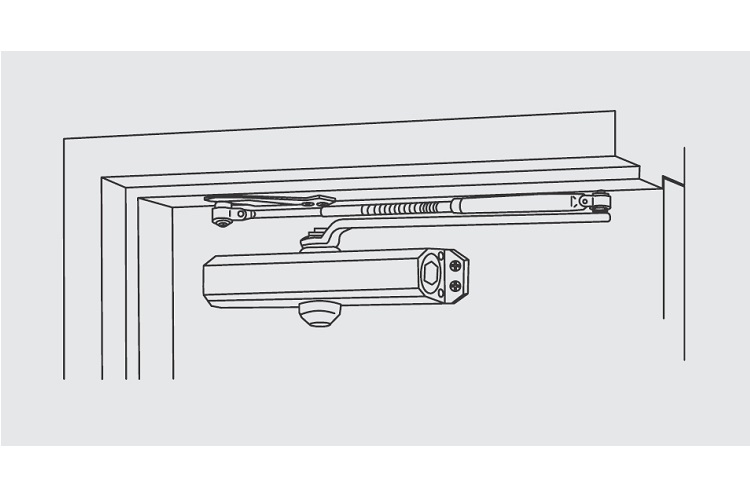

• Параллельная — когда обе части доводчика располагаются параллельно друг другу и верхнему брусу. Для крепления используется монтажный уголок.

Как правильно поставить доводчик на железную дверь. Если дверь открывается на себя, используют стандартную компоновку. При движении двери в противоположную сторону (от себя) подойдет верхнее крепление. Болты регулировки устройства при этом располагаются со стороны петель. Для тяжелых конструкций необходимо два доводчика. На распашных дверях с внешней установкой створок рычаг ставится на дверное полотно.

3. Где ставить

Чаще всего доводчики устанавливают на наружные и входные двери, а также на калитки и въездные ворота. Их можно встретить в квартирах и загородных домах, в офисных зданиях и коммерческих объектах.

В отдельных моделях дверей доводчик входит в базовую комплектацию. Доводчик обязательно следует ставить на противопожарных и эвакуационных дверях, входных зонах с интенсивным потоком посетителей, в системах контроля доступа.

На дверях корпус должен находиться в помещении. Наружное расположение вызывает коррозию и негативно влияет на работу гидравлики. Только морозостойкие модели, защищенные от воздействия внешних факторов, могут эксплуатироваться на улице.

4. Установка шаблона

Схема установки или шаблон в масштабе 1:1 входит в комплект поставки доводчиков, что существенно упрощает монтажные работы. На трафарете нанесена разметка контуров рычага и корпуса с точками крепления. Учитываются возможные варианты монтажа конструкции, левая или правая дверь, открывание внутрь или наружу. При создании шаблона производитель учитывает предназначение доводчика и класс двери, ее вес и размеры. Каждому способу установки на схеме соответствуют линии определенного цвета и типа, например, сплошная или пунктирная.

Перед началом работ шаблон совмещается горизонтальной полосой красного цвета с кромкой дверного полотна, а вертикальной с будущей осевой линией петель, которую, чтобы не ошибиться, нужно нарисовать. Для фиксации потребуется скотч.

5. Отверстия под доводчик

На шаблоне следует найти метки, соответствующие классу устройства, и при помощи керна перенести их на дверное полотно и коробку. Сверлом, подобранным по диаметру крепежа, выполнить 4 отверстия в отмеченных местах под блок и 2 для установки рычага.

Перед монтажом корпус и рычаги следует разъединить. Для этого откручивают гайки и вынимают винт, соединяющий оба элемента конструкции.

6. Монтаж

В зависимости от производителя и модели монтаж доводчика может иметь незначительные отличия. Поэтому перед началом работ нужно изучить инструкцию и придерживаться этих рекомендаций. В комплект входят все необходимые крепежные элементы.

Сначала крепится рычаг и монтируется доводчик. Жесткий рычаг надевается на специальный выступ в нижней части корпуса и затягивается винтом с гайкой. Для предупреждения раскручивания ее покрывают стопорящей жидкостью или краской. Регулируемая штанга устанавливается отдельно. После регулировки длины тяга и рычаг соединяются при полностью закрытой двери. Для этого достаточно свести их вместе и придавить пальцами до щелчка.

Встраивается на место заглушка и проверяется работоспособность. Створка должна плавно открываться-закрываться, без рывков и чрезмерных усилий. При этом не должно быть посторонних звуков типа скрежета или постукивания, дверь не должна скрипеть.

7. Соединить рычаг с тягой

Когда тяга и рычаг зафиксированы, важно придать нужное положение, от которого будет зависеть скорость перемещения двери перед закрыванием. Положение и длину тяги, состоящей из двух частей, можно регулировать длинным резьбовым штифтом. Он поворачивается и одновременно изменятся размер.

Добиться плавной доводки поможет установка тяги перпендикулярно дверному полотну. Для этого делают настройку и уменьшают ее размер. При наличии дверной защелки для преодоления сопротивления тягу нужно усилить. Механизм раскручивают и выставляют, чтобы она стала длиннее.

8. Регулировка доводчика для двери

Как отрегулировать доводчик на входной двери после установки и во время эксплуатации. Для этого предусмотрена пара специальных винтов, но их расположение разных моделях может отличаться. В любом случае, для увеличения скорости или силы прижима винт вращают по часовой стрелке. Поворот в обратном направлении, против часовой стрелки, позволяет затормозить ход и уменьшить усилие.

При самостоятельной настройке не нужно сразу делать несколько оборотов, чтобы не сбить баланс. Значительное закручивание или выкручивание винтов способно сломать устройство или вызвать течь масла. Достаточно четверти оборота или чуть больше.

Механизмы настройки скорости открывания и захлопывания располагаются на корпусе. Их можно обнаружить на лицевой стороне, открыв защитную крышку, либо на боковой поверхности.

Специалисты рекомендуют проводить сезонную корректировку механизма, чтобы получить оптимальную скорость закрывания двери при резком повышении либо понижении температуры окружающей среды. Это связано с тем, что на холоде масло густеет, поэтому доводчик работает медленно.

9. Нюансы нестандартной установки

Для массивных дверных конструкций и межкомнатных дверей иногда применяются альтернативные способы установки с применением монтажных пластинок и уголков. Они входят в комплект либо приобретаются отдельно. Как правильно установить доводчик на металлические двери в нестандартной ситуации:

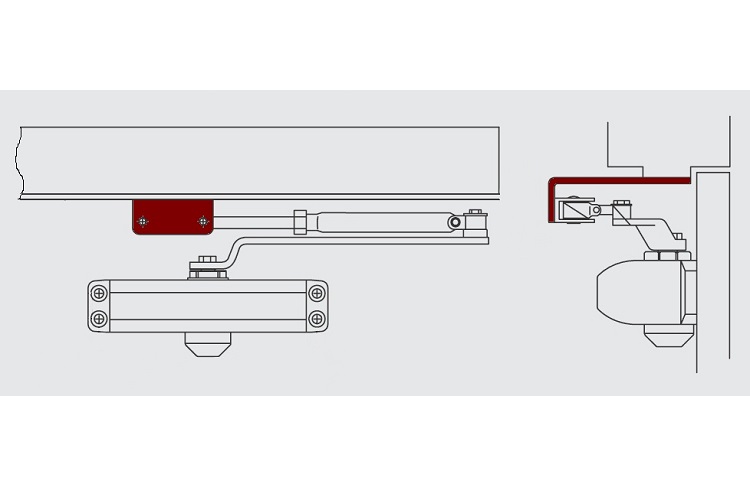

• Уголок используется в глубоких проемах, где нет возможности закрепить кронштейн рычага на раме. В некоторых случаях уголок устанавливают вместе с корпусом устройства.

• В дверных конструкция с узорным стеклом или резьбой, когда не получается установить доводчик прямо на полотно, крепление выполняется на монтажную пластину.

• Когда дверь выступает за пределы рамы или над полотном нет места для рычага, то выровнять положение корпуса помогает монтажная пластина.

Выбор между пластиной и уголком зависит от конструктива и особенностей двери и проема, размеров доводчика.

10. Возможные проблемы с доводчиками и способы их устранения

В процессе эксплуатации дверных доводчиков возникают неисправности и поломки, вызванные различными факторами. Негативному атмосферному воздействию подвергаются устройства на калитке, уличной двери и воротах. В результате внешние части начинают разрушаться. Ошибки при выборе доводчика приводят к плохой работе механизма и быстрому износу деталей. К печальным последствиям приводит деформация дверного полотна и неправильное использование, например, когда дверь распахивается шире допустимого угла, фиксируется в открытом положении, при закрывании и открытии прикладывается излишняя сила. Также причиной сбоев становится отсутствие профилактического ухода.

Наиболее распространенные неисправности и способы ремонта

1. Утечка масла.

Пружина, обеспечивающая работу доводчика, находится в герметичном корпусе, заполненном маслом. Недостаточное количество масла приводит к быстрому срабатыванию пружины и резкому захлопыванию двери. Следы вытекания масла можно обнаружить на корпусе. Если это произошло, то доводчик демонтируется и осматривается. Для устранения мелких трещин подойдет один из обычных герметиков. При более серьезных разрушениях устройство придется заменить. После устранения течи, корпус заправляется маслом из шприца или пипетки. Операция проводится через отверстия, в которые закручены регулировочные винты сбоку корпуса.

2. Дефекты и деформации рычажного механизма.

На рычажном механизме, присоединенном к корпусу доводчика, со временем появляются трещины, нарушающие нормальную работу. Небольшие разрушения устраняются герметиком или холодной сваркой. Обработанное место зачищается и покрывается антикоррозионным средством. От чрезмерных нагрузок рычаг деформируется. Металлические изделия можно выровнять с помощью молотка, а тяги из высокопрочных материалов подлежат замене. В случае перелома рычага потребуется установка нового устройства.

3. Поломка или искривление крепежа.

Ремонт доводчика входной двери может понадобиться в случае ослабления или повреждения крепежных винтов. Их заменяют на другие, одинакового диаметра и длины, с таким шагом резьбы и формой головки.

4. Проблемы с регулировкой механизма.

Если внешних отклонений не выявлено, то причина неправильного срабатывания доводчика может быть в некорректной настройке. Регулировке подлежит скорость дохлопа и окончательного закрывания двери. Операция сводится к подкручиванию специальных винтов с помощью отвертки.

5. Износ деталей.

Поломка проявляется тем, что двери перестают закрываться, двигаются слишком быстро, со стуком или медленно. Для выявления и замены поврежденных элементов придется пригласить мастера, устанавливавшего доводчик.

Более 500 живых фото дверей наших клиентов

Сохранить

Сохранить

Сохранить

Сохранить

Сохранить

Перейти в Pinterest

Инструкции по установке | Йельские дверные доводчики

Инструкции по установке | Дверные доводчики Yale — ASSA ABLOY

Перейти к основному содержанию

Поиск

Инструкции по установке

Серия 5800

Закрывать

Серия 4400

Закрывать

Серия 3000

Закрывать

Серия 2700

Закрывать

Серия 2300

Закрывать

Серия 50

Закрывать

Серия 1100

Документ №	Название
80-9311-0022-000	Дополнительная крышка для серии 1100 (для устройств, отгруженных после декабря 2012 г. )
80-9316-8000-000	1101BF, без удержания в открытом состоянии (устройства, отгруженные после декабря 2012 г.)
80-9316-8001-000	1104BC, размер 4 с обратной проверкой (для устройств, отгруженных после декабря 2012 г.)
80-9316-8002-000	1111BF, Hold Open (устройства, отгруженные после декабря 2012 г.)
9610 INS-J574	Серия 1105 (Продукт снят с производства)
UA304-HHO-1101	Серия 1101, без фиксации в открытом положении (устройства, отгруженные до декабря 2012 г.)
UA304-HO-FR-1111	Серия 1111, фиксация трением в открытом положении (устройства, отгруженные до декабря 2012 г.)

Закрывать

Серия YDC200

Закрывать

Серия 1900

Закрывать

Информационный центр Нортона | Механические дверные доводчики

Зачем нужны дверные доводчики?

Дверь с правильно отрегулированным доводчиком будет постоянно открываться и закрываться ПОД КОНТРОЛЕМ. Доводчик предотвратит возможные телесные повреждения или повреждение двери и дверной коробки. Это также уменьшает звук закрывающейся двери, поскольку предотвращает хлопанье.

Почему двери должны закрываться автоматически?
Есть много причин, по которым дверь должна закрываться автоматически. Эти причины включают:

Безопасность:
— Двери в охраняемые зоны всегда закрываются и запираются.
Потери энергии:
— Предотвращает потери энергии в кондиционируемых или отапливаемых помещениях, особенно на наружных дверях.
Звукоизоляция:
— сводит к минимуму проникновение звука через открытые двери.
Двери Push/Pull:
— Удерживает дверь закрытой, когда дверь не защелкивается.
Противопожарные двери:
— Лаборатории страховщиков (UL) требуют, чтобы любая противопожарная дверь была самозакрывающейся, чтобы остановить распространение огня.

Как определить силу закрытия двери?

Сила закрывания, требуемая доводчиком, зависит от следующих факторов:

1. Размер двери (ширина и вес).
2. Ветер или сквозняк.
3. Сила человека, обычно использующего дверь.

Дверные доводчики с «функцией регулировки мощности» могут быть отрегулированы до требуемой силы закрывания после установки.

Какие существуют приложения для дверных доводчиков?

Стандартное применение:
— Этот дверной доводчик является наиболее распространенным и наиболее желательным. Однако, чтобы защитить доводчик от непогоды, его нельзя использовать с внешней стороны двери.

Верхний косяк Применение:
— Этот дверной доводчик предназначен для использования на наружных дверях, которые открываются наружу, защищая дверной доводчик от непогоды. Дверная рама в верхней части должна быть достаточно широкой, чтобы на нее можно было установить корпус доводчика. Приложение также используется, если предпочтительно, чтобы доводчик находился с противоположной стороны двери, чем в стандартном приложении.

Применение с параллельным рычагом:
— Этот доводчик предназначен для использования на наружных дверях, которые открываются наружу, защищая доводчик от непогоды. Это приложение также используется, если предпочтительнее, чтобы доводчик находился с противоположной стороны двери, чем в стандартном приложении.

Доводчики с направляющими:
— Тип установки доводчиков. Доводчик устанавливается либо со стороны петель, либо со стороны, противоположной петлям. Направляющая крепится к лицевой стороне рамы со стороны петель, а софит рамы — со стороны, противоположной петлям.

Доводчики с угловым кронштейном:
— Тип установки, при котором доводчик не может быть установлен ни на дверь, ни на раму. Кронштейн крепится к верхнему углу шарнирного косяка рамы со стороны толкания. Закрытие крепится к кронштейну, а рычаг крепится к верхней направляющей двери под прямым углом к ​​двери.

Какие существуют типы рычагов доводчика?

Из каких частей состоит дверной доводчик?

Что означает ручной или неручной доводчик?

• Ручной доводчик можно использовать только с правой или левой дверью, но не с обеими одновременно.
• Неручной доводчик можно установить без модификации на правостороннюю или левостороннюю дверь.

Как установить доводчик?

• Дверные доводчики могут быть установлены как со стороны открывания двери (со стороны петель), так и со стороны толкания двери. В любом случае дверные доводчики всегда следует устанавливать внутри здания и, как правило, внутри помещения для эстетики.
• Если дверь открывается вовнутрь – в здание или комнату – доводчик будет установлен в варианте «обычный рычаг». Если дверь открывается наружу – наружу здания или комнаты – можно выбрать одно из трех применений. Используйте доводчики с параллельным рычагом, верхним косяком или угловым кронштейном.

Какова стандартная скорость доводчика доводчика?
Как правило, скорость двери должна составлять шесть секунд от полного открытия до 10 градусов закрытия. Это может варьироваться в зависимости от условий. Обратитесь за консультацией к одному из наших экспертов.

Как определить размер доводчика?
Размер доводчика не означает физического размера тела. Это означает размер или силу пружины, содержащейся в теле. Доводчики размеров производителей соответствуют стандартам ANSI и спискам UL, которые требуют минимального усилия закрытия от 3 до 1/2 дюйма при закрытии.

Для чего нужен доводчик?

• Управление
• Удобство
• Конфиденциальность
• Безопасность
• Энергосбережение
• Акустика и контроль шума

Как правильно выбрать дверной доводчик?
При выборе дверного доводчика необходимо учитывать множество факторов. Вот некоторые моменты, на которые стоит обратить внимание:

• Тип здания
• Использование отверстия
• Существующее состояние оборудования
• Требуется ли новое оборудование?
• Накладные держатели
• Координаторы
• Другое
• Внутренняя или наружная дверь
• Лобковый вход или черный ход?
• Ширина, высота и вес двери
• Материал двери
• Дверная панель или стекло
• Степень открытия
• Рама/отделка
• Приложения для рук
• Зазор до потолка
• Вручение двери
• Огнестойкость
• Требования ADA
• Экологические соображения

  Как отрегулировать доводчик?
  Посмотрите наше обучающее видео о том, как отрегулировать дверной доводчик!



  Что такое «накладные скрытые дверные доводчики»?
  Накладные доводчики скрытого монтажа представляют собой доводчики со скрытым в головной раме цилиндром и со скрытым или открытым рычагом. В ситуациях, когда необходим доводчик, но необходимо или желательно его скрыть в верхней части рамы, доводчик Norton® 7900 является идеальным решением для управления дверью. После установки при открытой двери виден только сплошной цельный рычаг; таким образом, этот блок обеспечивает высокую степень защиты от вандализма. Когда дверь закрыта, доводчик, рычаг и направляющая полностью скрыты.



  Как установить доводчик Norton?
  На нашем канале YouTube есть множество видеороликов по установке, и их будет еще больше!



  Как отличить дверной доводчик Norton?
  Посмотрите наш информационный бюллетень о том, как идентифицировать дверной доводчик Norton.



  Где можно купить дверной доводчик Norton?
  Найдите офис продаж на странице «Контакты».



  Что такое дверной доводчик?
  Дверной доводчик с фиксацией в открытом положении имеет функцию фиксации, которая удерживает дверь открытой.



  Что такое проверка дверного доводчика?
  Обратный обратный клапан управляется обратным клапаном. Этот цикл позволяет доводчику замедлить открывание двери.



  Каковы варианты передачи дверного доводчика?
  Четыре варианта переноски:

  • Левая рука (левая)
  • Правая рука (RH)
  • Левый задний ход (LHR)
  • Правый задний ход (RHR)



  Как вы определяете передачу доводчика?
  Дверь можно передать несколькими способами. Самый простой способ определить руку — встать со стороны двери.

  1. Отодвиньте дверь от себя, как будто вы собираетесь пройти через проем. Если петли справа от вас, это правосторонняя дверь. Если петли слева, это левосторонняя дверь.
  2. Если вы находитесь со стороны открывания двери (со стороны петель), а петли справа от вас, это левая дверь. Если петли слева, это правосторонняя дверь

  .



  В чем разница между циклом закрытия двери и циклом запирания?
  Два отдельных клапана регулируют скорость закрытия и запирания двери. Цикл закрытия контролирует скорость закрытия двери от положения полного открытия до примерно пяти дюймов от закрытого положения. Цикл фиксации контролирует эти последние пять дюймов.



  Что такое отложенное действие?
  Отложенное действие — это опция, которая замедляет скорость доводчика. Это дает больше времени людям с ходунками или инвалидными колясками, чтобы пройти через отверстие.

  Каковы требования доступности для дверных доводчиков?
  Все требования доступности можно найти на веб-сайте ADA.



  В чем разница между доводчиком и приводом?


  • Дверные операторы помогают открывать и закрывать двери. Им часто требуется электричество, но иногда у некоторых операторов есть собственный источник питания. Существует несколько типов дверных приводов, таких как приводы с низким энергопотреблением и приводы, открывающие по волне.
  • Дверные доводчики предназначены для закрытия дверей и обеспечения их полного закрытия. Они не требуют электричества.

  Какие типы операторов предлагает Norton?
  Предлагаем электрогидравлические и электромеханические приводы.

  • Узнайте больше об электрогидравлических доводчиках – https://www.nortondoorcontrols.com/en/site/norton/products/power-operators/electrohydraulic/
  • Узнайте больше об электромеханических доводчиках — https://www.nortondoorcontrols.com/en/site/norton/products/power-operators/electromechanical/



  Вам нужен доводчик на противопожарную дверь?
  NFPA 80 требует, чтобы закрывающее устройство было установлено на каждой противопожарной двери.



  Что такое крепление гусеницы?
  Доводчики на гусеничной тяге имеют ролик, который перемещается по металлической направляющей, когда дверь открывается и закрывается. Гусеничные рычаги могут быть установлены как на толкающей, так и на тянущей стороне проема. Гусеничные рычаги располагаются почти напротив лицевой стороны проема, создавая эстетически приятный вид проема. Гусеничные рычаги не обладают такой же мощностью и силой закрывания, как традиционные более тесные рычаги.



  Из-за чего захлопывается дверной доводчик?
  Неправильно отрегулирован доводчик. Посмотрите наше видео о том, как отрегулировать доводчик, чтобы устранить проблему:



  Можно ли заменить рычаг доводчика, не перемещая доводчик?
  Да, если стиль руки такой же, как у руки.



  Каковы преимущества использования дверного доводчика с кулачковым механизмом?

  Доводчики с кулачковым механизмом обеспечивают большую эффективность, чем доводчики с реечной передачей, и меньшее сопротивление открыванию, обеспечивая оптимальное усилие закрывания и контроль. Узнайте больше о кулачковых доводчиках здесь.
