Усиление стен стальными обоймами: проемов оконных, стальными тяжами (обоймами) в конструктивных элементах, а также все способы укрепления при недостаточной несущей способности

проемов оконных, стальными тяжами (обоймами) в конструктивных элементах, а также все способы укрепления при недостаточной несущей способности

Несмотря на то, что кирпич является прочными и надежным строительным материалом, со временем происходит его постепенное разрушение. Деформироваться может как сам кирпич, так и фундамент здания.

Способы

Если вовремя принять необходимые меры, то можно остановить процесс разрушения кирпичной стены и полностью восстановить функциональность кладки.

Основные причины, по которым начинают деформироваться кирпичные стены:

• конструктивные ошибки, допущенные во время строительства здания: недостаточная глубина фундамента, неправильный расчет перекрытий, когда несущая способность стен не соответствует оказываемой на них нагрузке;
• неправильная эксплуатация здания;
• использование некачественных материалов и неправильных пропорций раствора;
• ошибки, допущенные на стадии проектирования.
• неправильное утепление кирпичной стены

Современные строительные технологии позволяют усиливать кирпичные стены, помещая их в такие обоймы:

1. армированная;
2. композиционная;
3. металлическая;
4. железобетонная.

Чтобы снять усилие, которое разрушает стену, надо учитывать все факторы: марку бетона и раствора, состояние кладки, нагрузку, которая оказывается на стену, процент ее армирования.

Чем больше будет армированных хомутов, тем выше станет прочность кирпичной стены. Если в кирпичной кладке есть трещины, то после ее усиления при помощи обойм, полностью восстанавливается несущая способность стены.

Чтобы оценить размер повреждений, необходимо тщательно очистить трещины от грязи и остатков раствора, после чего промыть водой. Если этого не сделать, а сразу их заделать, то через некоторое время кладка снова начнет разрушаться.

Чтобы добиться максимального результата, надо не только усиливать кирпичную кладку при помощи обойм, но и выполнить инъектирование трещин растворами, которые имеют достаточную вязкость и морозостойкость, а также незначительное водоотделение и усадку, высокую прочность на сжатие и сцепление с поверхностью стены.

Применения армированной обоймы

Для того чтобы усилить стены и не допустить появления новых разрушений, можно выполнить армирование стен. Сделать это можно при помощи арматурных каркасов, металлических стержней или арматурной сетки.

Наиболее простым вариантом является проведение армирования при помощи арматурной сетки, в этом случае, порядок проведения работ будет следующим:

• фиксировать арматурную сетки на стене можно как с одной ее стороны, так и с обеих;
• перед этим необходимо просверлить отверстия;
• для крепления сетки используются сквозные шпильки или сделать это можно при помощи анкерных болтов;
• после крепления сетки, на нее наносят бетонный раствор, марка которого не должна быть ниже М 100;
• толщина слоя раствора обычно в пределах 20-40 мм;
• по высоте углов крепят вспомогательные металлические стержни диаметром 6 мм, от края отступают 25-30 см;
• если сетка устанавливается только с одной стороны, то используются шпильки или анкера диаметром 8 мм с шагом 60-75 см;
• если арматурная сетка крепится с обеих сторон стены, то диаметр шпилек не менее 12 мм и их шаг 100-120 см;
• к анкерам или шпилькам арматурная сетка крепится при помощи сварки или вязальной проволоки.

Создание железобетонного пояса

Этот метод усиления стен отличается небольшими затратами и на его монтаж надо минимум времени. Толщина железобетонной обоймы составляет от 4 до 12 см, для ее создания используется мелкозернистый бетон, арматура, укладываемая в продольном и поперечном направлении.

К стене крепление железобетонной обоймы проводится при помощи фиксаторов, устанавливают ее по периметру здания и таким образом создают арматурную сетку.

Для укрепления стены, созданная железобетонная оболочка должна превышать ее прочность в несколько раз. После установки, железобетонная оболочка берет на себя часть нагрузки, создаваемой на стену, таким образом, она разгружается и прекращается ее повреждение.

Если необходимо сделать обойму толщиной до 40 мм, то она выполняется методом пневмобетонирования и торкретирования, после чего поверхность покрывают штукатуркой.

Если же слой обоймы толщиной до 120 мм, то ее делают при помощи инвентарной опалубки, она устанавливается вокруг ремонтируемой стены на всю ее высоту.

После создания опалубки, в нее вставляют специальные трубки, через которые подают бетонную смесь, имеющую мелкозернистую структуру.

Установка композиционной обоймы

Указанный метод усиления кирпичных стен имеет высокую результативность и эффективность, так как при его проведении применяется высокопрочное стекло или углеволокно. Данное решение позволяет значительно повысить прочность кирпичной кладки на сжатие и на сдвиг.

Выполняется установка композитной обоймы в следующем порядке:

1. сначала проводится очистка стен, которые будут усиливаться;
2. кладка пропитывается специальным составом;
3. подготовленная поверхность грунтуется;
4. проводится монтаж металлического каркаса;
5. разбирают временные крепления, но делать это можно, когда новая кладка приобретет не менее 50% своей расчетной прочности;
6. простенки штукатурят, а затем окрашивают.

Использование композитных материалов позволяет минимально увеличить нагрузку на фундамент, а единственным их недостатком является высокая стоимость.

Укрепление стальными тяжами (обоймами)

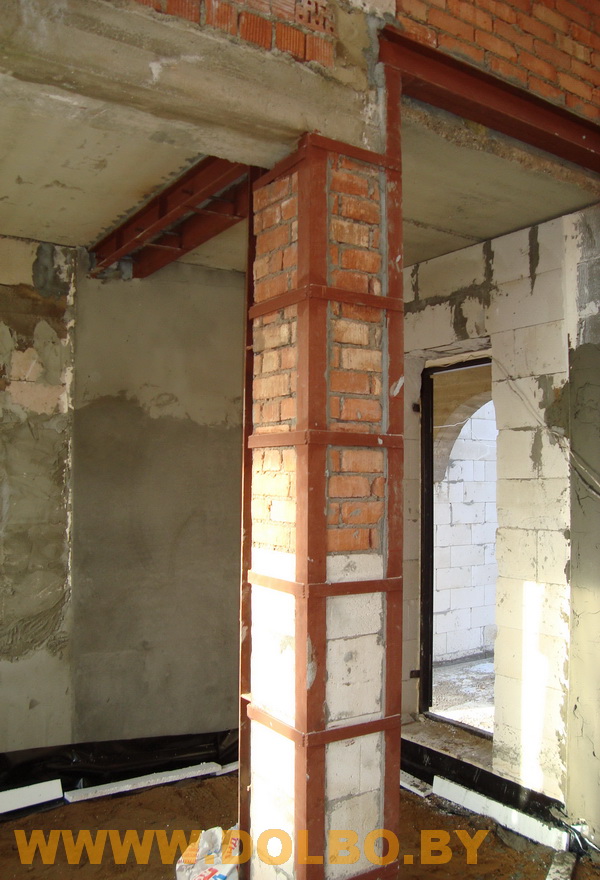

Для усиления несущей способности стен, часто применяют стальную обойму. Чтобы создать такую конструкцию, вам понадобится арматура диаметром 12 мм, металлические полосы толщиной 10-12 мм и шириной 40-60 мм, металлические уголки.

По углам площади, которая будет усиливаться, вертикально монтируются металлические уголки, их фиксация выполняется при помощи раствора.

Между хомутами расстояние должно быть не больше 50 мм, а чтобы они лучше сцепились с раствором, уголки закрывают металлической сеткой. Чтобы защитить стальную обойму от коррозии, толщина цементного слоя должна быть в пределах 2-3 см.

[stextbox id=»3_na_zam»] Если площадь стены большая, то раствор наносят не вручную, а при помощи специального насоса.[/stextbox]

Инъектирование конструктивных элементов

Современным методом усиления стен является инъектирование. Проводится оно следующим образом: в стене пробуриваются отверстия и в ее тело или это может быть выполнено за кирпичную кладку, вводятся цементные эпоксидные или полиуретановые составы.

Раствор попадает в трещину или пустоту, возникшую вследствие разрушения стены, предотвращает их дальнейшее повреждение, укрепляет и обеспечивает полную гидроизоляцию.

При помощи инъектирования стен, можно укрепить кладку, герметизировать появившиеся трещины, защитить стену от негативного действия влаги, провести герметизацию гильз водоводов, в которых размещены коммуникации и т.д.

Советы по усилению проемов в несущих стенах при недостаточной несущей способности

Достаточно часто возникает надо сделать новый проем в несущей стене или укрепить существующий. При выполнении указанных работ, надо придерживаться разработанных технологий и соблюдать существующие нормы:

• если вы решили сделать проем в несущей стене, то надо придерживаться существующих нормативов, ширина проема в помещении высотой 2,5-3 метра не должна быть больше 2 метров;
• монтаж проема надо выполнять ближе к середине стены, тогда нагрузка будет распределяться равномерно;
• если дом многоэтажный, то на нижних этажах ширина проема не должна быть более 90 см;
• если вы делаете проем в кирпичной стене, то надо предварительно установить опорные контракции;
• делать проем в кирпичной стене лучше не отбойным молотком, а при помощи алмазной резки, в этом случае получается меньше пыли и шума, а сам проем будет более аккуратным;
• при создании проема учитывайте, что он должен быть немного больше ширины самой двери или окна, это необходимо для установки коробки.
• для сокрытия следов усиления можно использовать декоративные панели для имитации кладки

Если вам необходимо укрепить проем в кирпичной стене, то сделать это можно при помощи металлических уголков, двутавров или швеллеров. Эти элементы позволяют равномерно распределить нагрузку и усилить прочность проема.

При использовании швеллера учтите, что у него округлые края, поэтому он будет неплотно прилегать к краям проема. В этом случае, его края надо обтачивать или заливать зазоры специальным раствором.

Оконного проема

Для усиления оконных проемов используют перемычки, которые устанавливают на этапе строительства. Делают перемычки из железобетона, при этом арматура обеспечивает их прочность, а бетон жесткость и сопротивление силам сжатия.

Если возникла необходимость расширить оконный проем, то новая конструкция должна быть обязательно укреплена так же, как это выполняется на этапе строительства дома.

Для усиления оконного проема используются прогоны, которые опираются на специальные выступы. Для создания прогонов могут использоваться швеллера, уголки, промышленные перемычки.

Вывод

Если усиление кирпичной стены выполнено с соблюдением разработанных технологий, то это позволяет полностью восстановить ее функциональность.

Указанные работы надо выполнить вовремя, чтобы не допустить серьезного разрушения здания. Современные методы усиления стен позволяют увеличить их прочность, устойчивость к нагрузкам и деформациям, а также повысить противостояние сейсмологическим факторам.

Полезное видео

Стяжка кирпичного дома армированной обоймой, видео:

Усиление стен стальными обоймами: технология

Усиление стен требуется при проведении капитального ремонта и реконструкции зданий, стены которых изготовлены из кирпичной кладки.

Такая процедура позволяет повысить эксплуатационные характеристики здания и восстановить несущие способности стен.

Для проведения таких работ применяются разные строительные методы, которые напрямую зависят от того, что явилось причиной разрушения или деформационных процессов.

Содержание

• Как усилить
• Ремонт при магистральных трещинах
• Современные методы
• Разновидности ремонта

Как усилить

Часто трещины в кирпичных стенах возникают из-за просадки фундамента, изменений в цоколе

Ремонтные работы, направленные на усиление кирпичных стен, необходимо проводить в определенной последовательности. Прежде всего, следует отремонтировать цокольную часть здания. Вследствие усадочных процессов цоколь кирпичного здания может покрыться трещинами, которые в свою очередь спровоцируют появление аналогичных дефектов на самой стене.

Прежде чем приступить к ремонту, следует выяснить причины таких изменений в цоколе здания. Только устранив причину, можно начать заделывать трещины в цоколе. Для этого используют цементный раствор повышенной прочности, который закачивается в трещины.

Узкие дефекты можно заделать крепким раствором

Ремонт и усиление кирпичной стены начинается с очистки трещин по их ширине и на глубину. Узкие трещины заделываются крепким раствором, а широкие предварительно укрепляются армированной сеткой. Это позволит усилить несущую способность стены, а также предотвратить образование трещин при дальнейшей эксплуатации здания.

В том случае, если присутствуют серьезные разрушительные процессы, усилить стены из кирпичной кладки можно путем устройства монолитного железобетонного пояса по всему периметру здания. Естественно, что для этого необходимо будет разобрать кровлю.

При возникновении трещин шире 10 мм, рекомендуется установка стальных скоб

Технология усиления кирпичных стен предполагает также установку скоб, изготовленных из армированной стали при условии, что трещины превышают 10 мм.

При более широких трещинах скобы устанавливают с обеих сторон, скрепляя между собой сквозными болтами. В трещину закачивают жесткий раствор, необходимой консистенции.

Основные способы укрепления указаны в следующей таблице:

От степени повреждения стен зависит способ выполнения ремонтных работ. Их следует проводить регулярно, чтобы избежать больших повреждений.

Ремонт при магистральных трещинах

Крупные трещины, расположенные по углам здания, могут лишить конструкцию устойчивости

Магистральными называются трещины, характеризующиеся тем, что они располагаются на высоту стены и делят ее на отдельные части. Основные причины их образования заключаются в неравномерности осадки фундамента здания, физическом и температурном воздействии. Если такие повреждения размещаются по углам, то это может привести к потере устойчивости самой конструкции или отрыву стены с торцевой части здания.

Такие повреждения устраняются путем установки контрфорсов из кирпича или железобетона. И применимы они только в отношении одноэтажных зданий. Для их возведения устраивают отдельные фундаменты.

Если такая трещина появилась на многоэтажном здании, то для укрепления стен применяется металлический пояс напряжения. Он устанавливается на уровне расположения межэтажного перекрытия.

Такими поясами усиливают не только отдельную стену, но и коробку здания.

Натягивают металлический пояс при помощи гаек

При ремонте стен пояс из металлического профиля круглой формы устанавливается с внутренней и наружной стороны. При ремонте коробки пояс располагается по периметру здания с наружной стороны. Натяжение полос пояса производится с помощью гаек, установленных в торце стены. Для контроля силы натяжения используют динамический ключ, однако специалисты выполняют эту операцию, контролируя внешние признаки и звучание пояса при ударе по нему молотком.

Если толщина кладки позволяет, то для сохранения внешнего вида здания пояс монтируется в заранее подготовленную штробу, которая закрывается кирпичом и раствором.

Чтобы правильно выполнить работы по установке металлического пояса, привлекаются специалисты, которые могут выполнить все необходимые расчеты. Это позволит применить оптимальное количество нужных конструкций.

Современные методы

Современные методы включают пропитку кладки специалными армирующими составами

Усиление кирпичной кладки стен возможно и с применением инновационных способов выполнения ремонтных работ. Суть процесса состоит в следующем:

• в кирпичной кладке стены, имеющей дефекты и разрушения, просверливаются технологические отверстия. При этом они располагаются по обеим сторонам вдоль трещин;
• в пробуренные отверстия под высоким давлением закачивают специальные составы для ремонтных работ. Это может быть микроцемент, растворы на основе эпоксидной смолы или полиуретана.

Такой раствор заполняет все пустоты, которые образовались в процессе эксплуатации здания и надежно скрепляют стену, предотвращая ее дальнейшее разрушение и обеспечивая надежные гидроизоляционные качества стены. Инъекции стен таким образом, позволяют полностью произвести укрепление кирпичной кладки, структурно склеить материал, обеспечить надежную защиту стен от воздействия влаги.

Укрепление стен возможно и с помощью применения композитных материалов. Для этого на подготовленную поверхность стены, наклеивают ленты или сетку, изготовленную из высокопрочного материала на основе стекловолокна или углеродов.

При выполнении ремонтных работ усиление кирпичной кладки должно быть проведено на всей поверхности стен здания, и все поврежденные зоны должны быть восстановлены. Это позволит предотвратить полное разрушение конструкции здания.

Любой метод, который используется при ремонте для усиления кирпичной кладки, повышает надежность здания и способность переносить повышенные нагрузки, а установка монолитного пояса позволяет монтировать надстройки.

Разновидности ремонта

Кирпичные стены периодически требуют ремонта. В зависимости от повреждений применяются разновидности ремонтных работ, направленные на повышение их надежности:

1. Шпаклевание небольших трещин. Предварительно трещина очищается от пыли и грязи, промывается водой. После чего заделывается специальным цементным раствором, в состав которого входит мелкий песок и цемент.
2. Ремонт швов. Старый шов расчищается от раствора с помощью зубила или специального молотка. Специалисты приспособили для этого болгарку с кругом по бетону. Очищенный шов заполняется новым раствором и расшивается.
3. Окрашивание поверхности стены. Такой способ предохраняет стену от воздействия влаги и ветра, которые отрицательно влияют на сохранность конструкции.
4. Устройство гидроизоляции. В основном применяется для ремонта кирпичного фасада здания. Для этого на сухую поверхность стены наносится специальный состав на цементной основе.
5. Замена кладки. В результате длительной эксплуатации или воздействия внешних источников возникает необходимость в замене части кирпичной кладки. Перед данным видом ремонтных работ необходимо установить временное крепление для вышерасположенных конструкций. После чего произвести разборку подлежащего замене участка и выполнить кладку. Для этого применяется кирпич и раствор повышенной прочности, которые способны укрепить старую кладку. Для связки старой и новой кладки применяют полужесткий цементный раствор 100 марки. О том, как остановить трещину на доме, смотрите в этом видео:

При необходимости переложить перегородки их соединяют с капитальной стеной посредством стальных клиньев, которые забивают или «замораживают» в заранее подготовленные отверстия.

Изготовленные на заказ хомуты из холодногнутой стали — каркасные шпильки и соединители из легкой стали
