Греющий кабель в стяжку — толщина стяжки для монтажа теплого пола

На сегодняшний день теплый пол занимает уверенную позицию на рынке отопительных приборов для жилых и коммерческих помещений. Основным преимуществом данной системы обогрева помещения является то, что распределение тепла происходит равномерно по вертикали (от пола к потолку)

Какой пол выбрать? Виды электрического теплого пола.

Фото с FH

1. Пленочный теплый пол. Укладывается под чистовое финишное покрытие, такие как ламинат, ковролин, линолеум. Такой вид пола прост в монтаже и имеет минимальную толщину системы. Данный вид пола не применяется в случае, если предполагается отделка плиткой или укладка теплого пола в «мокрых помещениях», так как пленка боится влаги, попадания на нее плиточного клея или стяжки из пескобетона.

Важно! При выборе финишного напольного покрытия обратите внимание на его сертификацию по эксплуатации с системой теплого пола.

2. Нагревательные маты. Представляют собой прочно изолированный и уложенный в сетку нагревательный кабель с рассчитанным шагом. Термоматы производятся с определенной шириной и кратностью по площади обогрева 0.5 м², 1 м², 2 м² и т.д. Такой вид теплого пола зачастую применим когда нет возможности увеличить высоту пола и залить полноценную стяжку, а маты монтируются непосредственно в слой плиточного клея (около 5 мм). Мощность этой системы отопления рассчитывается на основе теплопотерь дома, которое она должна компенсировать. Так для сухих помещений в качестве дополнительной системы отопления, мощность термоматов выбирается из расчета 120 — 140 Вт/м². Для основной системы отопления – не менее 150 Вт/м². Для помещений с повышенной влажностью и не теплоизолированных помещений – 180 — 200 Вт/м².

3. Теплый пол на основе греющего (одножильного или двухжильного) кабеля в экранирующей оплетке, минимизирующей уровень электромагнитного излучения. При данном виде теплого пола можно изменять мощность системы поквадратно, настраивая шаг укладки на монтажной ленте вручную. При монтаже нагревательного кабеля он укладывается в стяжку из пескобетона, толщина которой составляет от 3 до 6 сантиметров, что ведет к хорошему аккумулированию тепла в помещении.

Выбирая вид теплого пола, нужно помнить, что чем больше толщина стяжки, тем дольше будет происходить нагрев пола и помещения в целом, но вместе с тем пол будет дольше остывать. По завершению монтажа теплого пола на основе нагревательных матов им можно пользоваться спустя 10-14 дней, для нагревательного кабеля стяжке из пескобетона понадобится время для набора прочности, поэтому срок до начала эксплуатации увеличивается до 21-28 дней.

Рассмотрим более подробно один из вышеописанных видов электрического пола – пол с греющим кабелем, уложенный в стяжку из пескобетона. Чтобы сделать надежную и долговечную стяжку пола из пескобетона и избежать ошибок при монтаже отопительной системы нужно знать:

Что представляет собой правильный «пирог» электрического теплого пола с греющим кабелем.

Каковы нюансы выбора качественный цемент и пескобетона, приготовления смеси и заливки стяжки.

Для чего используется фибра.

Как сделать монтаж теплого пола с греющим кабелем при заливке пескобетонной стяжки пола.

Правильное строение системы теплого пола с греющим кабелем в стяжке из пескобетона.

«Пирог» теплого пола с греющим кабелем подбирается с учетом особенностей помещения, в том числе его теплопотери. Для снижения последних необходимо утеплить основание будущего теплого пола. Правильный «пирог» теплого пола – гарант того, что при его эксплуатации не придется отапливать квартиру сверху или помещение снизу вас, будь то жилая площадь или подвал/лоджия, и не допустить увеличения расходов при эксплуатации системы теплого пола.

Для подложки под греющий кабель используется мультифольга — специальный материал, в котором слой фольги защищен от негативного воздействия щелочной среды бетона слоем полиэтилена. Мультифольга будет мешать прямому контакту нагревательного элемента с утеплителем, а также равномерно распределит тепло в стяжке.

МИФ. Зачастую в системе теплого пола применяется использование вспененной теплоизоляции с фольгированным слоем. Мифом этого действия служит то, что якобы слой фольги отразит тепловую энергию вверх. Но на деле отражающий эффект фольги не работает в твёрдых телах (в бетонной стяжке). Кроме этого, обычная фольга растворяется в щелочной среде бетонного раствора или клея, а вспененный утеплитель со временем усаживается под весом стяжки, что приводит к появлению трещин.

Фото с FH

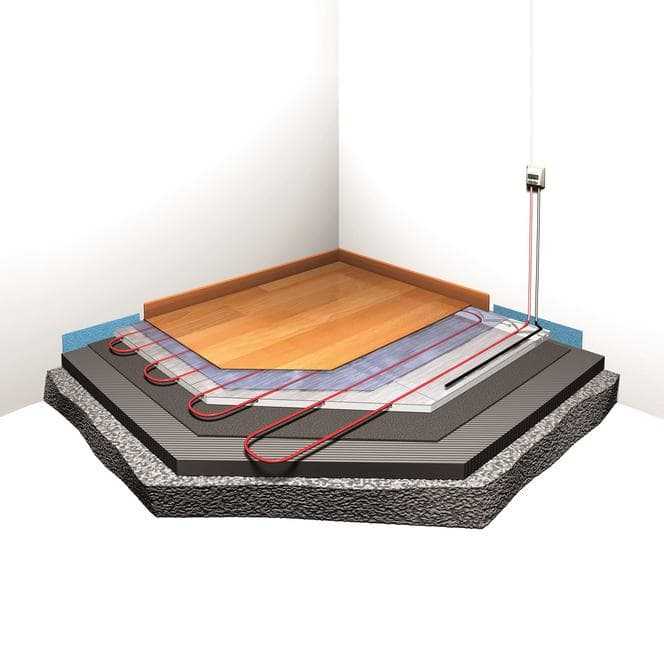

Схема оптимального «пирога» теплого пола с греющим кабелем такова:

На ровное и чистое основание укладывается утеплитель. Оптимальным вариантом для него служит ЭППС (экструзионный пенополистирол), с рекомендуемой толщиной 3-5 см.

По периметру стен помещения монтируется демпферная кромочная лента, которая компенсирует температурное расширение пескобетонной стяжки с теплым полом.

Поверх утеплителя укладывается мультифольга или металлическая сетка, которая также предотвращает контакт кабеля с изоляцией. Размер ячейки: 25х25 мм или 50х50 мм. Диаметр прутка 1.6-3 мм.

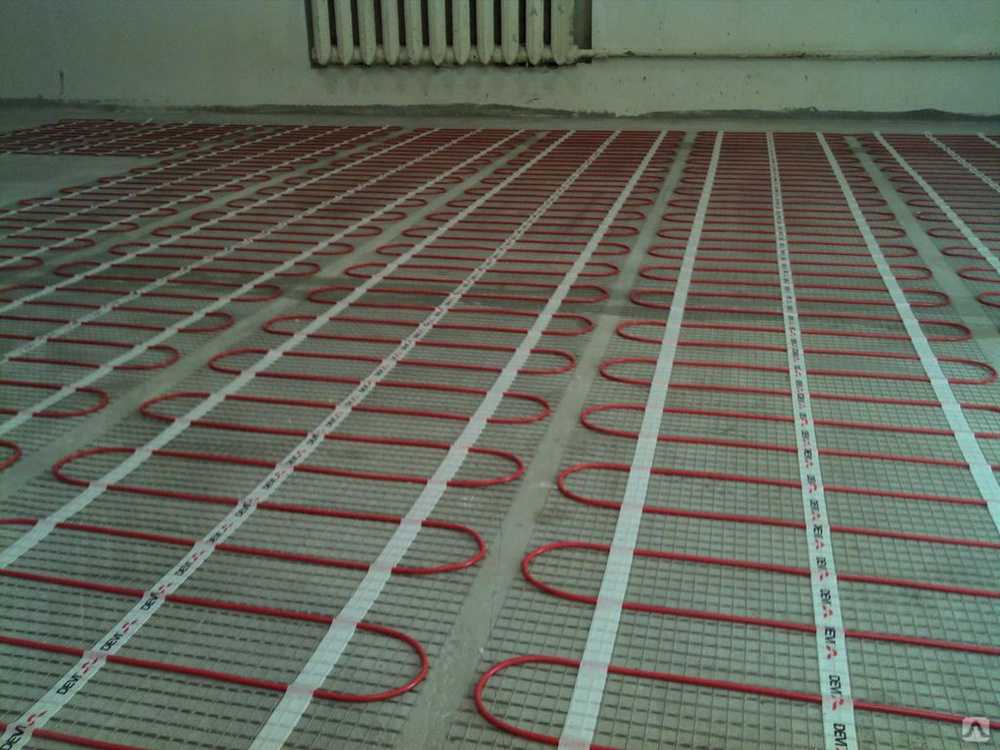

Сверху раскатывается монтажная лента, которая крепится к сетке пластиковыми хомутами. На монтажной ленте, выдержав шаг укладки в соответствии с площадью помещения и длинной кабеля, фиксируется греющий кабель. Шаг укладки нагревательного кабеля в среднем составляет 10-12 сантиметров. Фиксаторами для кабеля могут служить пластиковые хомуты.

Совет. Чтобы металлическая сетка армировала стяжку, находясь в толще пескобетона, а не под ним, необходимо приподнять её над слоем теплоизоляции, используя подставки или небольшие куски ЭППС. Еще одним вариантом является укладка второго слоя сетки на кабель.

После укладки нагревательного кабеля и датчика температуры, который должен находиться в «теле» стяжки, систему проверяют на отсутствие видимых повреждений кабеля и тестируют работоспособность электрической части. Далее выставляют маяки и заливают стяжку толщиной от 3 до 6 см.

Важно! Заливать стяжку правильно от стены противоположной входу. При выравнивании высокоподвижных или литьевых стяжек нельзя использовать игольчатые валики, во избежание повреждения теплового кабеля.

Нюансы выбора качественного пескобетона и цемента в мешках и особенности заливки стяжки.

Качественные работы по стяжке напрямую влияют на долговечность чистового покрытие пола. О том как выбрать качественную смесь можно узнать из видеоролика.

Для заливки стяжки можно самостоятельно приготовить смесь на основе цемента и песка, или же воспользоваться готовой сухой смесью — пескобетоном. Преимуществом уже готовой смеси являются четко выверенные параметры по трещиностойкости затвердевшего раствора, а также точно соблюдены пропорции цемента и сеянного песка.

Для устройства стяжки по теплому полу больше подойдет «мокрая» стяжка. Основное отличие «мокрой» стяжки от «полусухой». Полусухую стяжку сложно качественно распределить и уплотнить с учетом уложенной системы теплого пола. При снижении плотности цементного камня, из-за образования воздушных полостей, понижается эффективность прогрева, так как уменьшается теплопроводность стяжки.

При самостоятельном приготовлении пескобетона для стяжки особое внимание следует уделить качеству ингредиентов. Песок должен быть крупным, просеянным, без глины и прочих вредных примесей. Подбирая пропорции смеси, следует помнить, что песок может быть разной влажности, что влияет на нужное количество воды затворения.

При работе с готовыми сухими обязательно следуйте рекомендациями по базовым рецептурам и точным пропорциям приготовления основных типов растворов.

Чтобы повысить качественные характеристики пескобетона и стяжки можно используя пластификаторы и фиброволокно.

Рекомендации по применению пластификаторов и фибры при заливке пескобетонной стяжки.

Фото с FH

Количество пластификатора указывается на упаковке продукта и рассчитывается по массе цемента, а не готового раствора. При этом уменьшается необходимое количество воды затворения, за счет того, что добавка обладает водоредуцирующими свойствами. Также повышается удобоукладываемость и пластичность пескобетона. Состав хорошо тянется по маякам, уплотняется и заглаживается.

Армирование стяжки металлической сеткой применимо, если ее толщина более 5 сантиметров. При толщине цементной стяжки меньшей толщины для армирования используется полипропиленовая сетка или в раствор добавляется полипропиленовая фибра.

Фибросодержащие растворы для устройства стяжки желательно использовать совместно с химическими добавками-пластификаторами. Если для стяжки выбран пескобетон, то фибра применяется по следующей схеме:

Фото с FH

В бетономешалку или рабочую емкость засыпается сухая смесь.

Добавляется небольшое количество воды (1/3 от рекомендованного) и тщательно перемешивается.

Фибра слегка увлажняем и аккуратно вводим ее в смесь. Тщательно перемешиваем смесь с фиброй, до равномерного распределения фибры по раствору. При перемешивании не должно образовываться «ёжиков» из волокон фибры.

Отмеряем рекомендованное производителем количество химической добавки-пластификатора и смешиваем ее с 2/3 воды затворения, добавляем полученное в раствор при постоянном перемешивании.

После 1.5-2 минут перемешивания вводится дополнительное количество воды для достижения требуемой подвижности. Мешаем еще пол минуты.

Использование фиброволокна уменьшает трудозатраты, связанные с армированием стяжки металлической сеткой, повышается качество стяжки, и уменьшается вероятность трещинообразования.

Фото с FH

После заливки за стяжкой необходим правильный уход. Свежеуложенную стяжку укрывают полиэтиленовой пленкой и исключают сквозняки в помещении. Такие манипуляции удержат влагу и предотвратят её быстрое испарение. Для набора прочности без возникновения внутренних напряжений, которые могут привести к появлению трещин стяжку необходимо периодически увлажнять в течение первой недели после заливки. Перед финишным чистовым покрытием пола поверхность стяжки нужно обеспылить и очистить от загрязнений.

Поделиться в соцсетях:

Как выполнить заливку теплого электрического пола бетонным раствором

Инструменты
Расчет материала
Подготовка поверхности
Теплоизоляция
Выбор зоны обогрева
Кабель для теплого пола
Шаг укладки
Заливка стяжки

Электрический теплый пол в настоящее время применяется повсеместно, не только в жилых комнатах, но и на балконах, в ванных и кухнях. Он может быть использован и в качестве дополнительного источника отопления в помещении вместе с радиаторным. Привлекательность его заключается в простом монтаже и быстрым прогревом основания пола. Но очень важно изучить технологию выполнения теплого пола в стяжку, чтобы в дальнейшем не возникало трудностей с эксплуатацией.

Инструменты

Для монтажа теплого пола следует запастись определенным набором инструментов, который будет отличаться в зависимости от конкретных условий и перечня выполняемых работ. Среди основных можно выделить:

Комплект теплого пола, куда входят нагревательные элементы, термодатчики, система защиты УЗО.
Электропроводка, выбранный вариант кабеля (одножильный, двужильный).
Крепления и соединительные провода.
Медный кабель, выступающий в качестве заземления.
Укрепляющая сетка или модуль.
Регулятор температуры и прочее.

Что касается непосредственного проведения укладки электрического теплого пола в стяжку, то тут придется использовать плоскогубцы, специальные зажимы, строительный фен при соединении нагревательного кабеля и т. д. Когда все это имеется в наличии, можно приступать к планированию поверхности, качественному распределению нагревательных элементов. Это в свою очередь позволит правильно рассчитать необходимое количество теплого пола.

Расчет материала

Некоторые производителя предоставляют своим потребителям готовые таблицы, которые позволяют определиться с тем, какое именно количество элементов теплого электрического пола следует приобрести для качественного монтажа. Многое будет зависеть от самого помещения, от его теплопотерь. Это позволит определить необходимый шаг укладки нагревательных элементов, которые будут покрывать всю возможную площадь. Стоит отметить, что при использовании электрического теплого пола в качестве основного источника тепла, нагревательный кабель под стяжку из бетона должен покрывать более 70% площади всего помещения.

Проще производить расчеты при использовании в работе инфракрасного теплого пола. Достаточно лишь приобрести то количество элементов отопления, которые будут покрывать определенную заранее площадь в комнате.

Электрический кабель рассчитывается исходя из длины его для подключения к проводке, к терморегулятору, от счетчика и другим элементам теплого пола. Не лишним будет даже иметь некоторый запас, чтобы при устройстве теплого пола не пришлось отвлекаться от работы.

Когда выполняется монтаж электрического теплого пола, то сразу же стоит забыть о прямом подключении всех компонентов напрямую к розетке. Это делать категорически запрещено в целях собственной же безопасности.

Не лишним будет проверить электрический ввод в квартире или доме, который должен выдерживать всю нагрузку и с запасом от теплого пола. В противном случае придется заменять его на соответствующий, а также устанавливать соответствующие предохранители (автоматы).

Подготовка поверхности

До начала устройства теплого пола в помещении следует подготовить поверхность для проведения работ. В некоторых случаях потребуется даже удалить старую стяжку, если она очень повреждена и имеет серьезные дефекты. Ее убирают до основания, до плиты перекрытия по возможности. После этого убирается весь мусор и грязь с поверхности.

Если имеются незначительные перепады высот на протяжении пола в комнате, выбоины, трещины, то лучше всего залить незначительный слой черновой цементно-песчаной стяжки. К дальнейшим работам можно приступать только после полного высыхания раствора.

Когда все готово, выполняется слой гидроизоляции. Кроме основания пола материал должен заходить и на стену, примерно на 10-15 см. В дальнейшем лишние участки легко срезаются строительным ножом. Нельзя забывать про демпферную ленту (вертикальную гидроизоляцию), которая необходимо для подавления температурного расширения стяжки в процессе работы теплого электрического пола.

Теплоизоляция

Изолирующий слой создается для сохранения тепла внутри помещения, а не траты его на нижерасположенные помещения. Количество используемого материала будет зависеть от самого помещения, его конфигурации, а также от типа поверхности в комнате. Теплоизоляция имеет и свои цели, которые должны быть проявлены в процессе эксплуатации:

Теплый пол может выступать в качестве дополнительного источника отопления в помещении. В таком случае хватит приобретения вспененного полиэтилена, имеющего фольгированное покрытие (пенофол). Это и будет выступать подложкой под теплый пол электрический под стяжку в процессе монтажа.
Листы экструдированного пенополистирола или пенополистирол отлично будут смотреться на основании пола, когда нижний этаж имеет отопление. Выбирается и соответствующая толщина в пределах 20-50 мм. Может выбрать из всего перечня и другой утеплитель, обладающий достаточным уровнем прочности. Главное при этом, чтобы он имел соответствующую толщину.
Не всегда помещения снизу имеют свою систему отопления. Это в основном касается подвальных помещений и гаражей. Здесь утеплитель должен иметь слой до 100 мм. Альтернативный материал – минеральная вата, имеющая аналогичные качества и характеристики.

Утеплитель может укладываться и вдоль стен. Это также будет способствовать гашению теплового расширения стяжки в процессе эксплуатации системы теплого пола. Но тут утеплитель должен быть сжимаемым и иметь толщину не более 20 мм.

Далее происходит укладка армирующей сетки, которая не только создает очень прочный «пирог» теплого пола, но и предоставляет возможность крепить к себе нагревательные элементы. Вместо слоя армирования подойдет добавление в раствор микрофибры вместе с пластификаторами.

Выбор зоны обогрева

Теплопередача в помещении должна быть одинаковой по всей поверхности. В противном случае можно столкнуться с перегревом нагревательного элемента и выходом его из строя. Тогда придется производить не только ремонт отдельного участка, а иногда – и всего теплого пола. Чтобы этого избежать, кабель помещается в бетонную стяжку, имеющая идентичный состав по всей площади и одинаковое расстояние от верхней части заливки до стенки кабеля. Следует забыть про легкие теплоизолирующие материалы, как опилки или керамзит.

Многое будет зависеть и от выбранного варианта напольного покрытия, имеющейся у него степени теплоизоляционных качеств. Ведь тепло первоначально передается именно плитке или ламинату, а уже после прогревается воздух в помещении. На поверхности пола в последующем после монтажа теплого пола электрического в стяжку не должно располагаться громоздкой мебели, ковров и других предметов, которые будут создавать препятствия для равномерной передачи тепла. Если у мебели и имеются ножки, то их высота должна составлять как минимум 15 см.

Предварительно, во время создания схемы теплого пола на бумаге, следует предусмотреть все описанные моменты. При наличии таких предметов, заранее определяются участки, где будет отсутствовать нагревательный кабель. Укладка кабеля теплого пола в стяжку должна осуществляться в том месте, которое будет гарантировано открыто.

Кабель для теплого пола

Каждый вариант кабеля имеет свою мощность и длину. Если отрезать меньший кусок кабеля, то у него сразу же уменьшиться сопротивление, необходимое для напряжения 220 В. Это все приведет к перегреву и повреждению.

Есть некоторые рекомендации, благодаря которым можно качественно выбрать вариант нагревательного кабеля. Многое зависит от удельной мощности продукции, что включает в себя количество ватт, необходимых для каждого метра квадратного площади помещения.

При наличии такого напольного покрытия как ламинат, паркет или пробка, минимальная удельная мощность должна составлять 80 Вт/м². Плитка или керамогранит имеет большие показатели – не менее 100 Вт на квадратный метр. Могут быть случаи использования системы теплого пола, как основной отопительной системы. В таком случае «холодные» помещения должны иметь удельную мощность 200 Вт на м.кв., а теплоизолированные помещений – 150 Вт/м².

Длина кабеля будет определяться в зависимости от того, какая площадь в помещении будет покрыта им. Не малое значение сыграет и шаг производства укладки нагревательного элемента. Так как в магазине для реализации представлены кабели стандартной длины, то лучше всего на них и ориентироваться. При расчете все делается следующим образом:

Когда помещение имеет площадь 15 м² и требует 1 кВт удельной мощности кабеля, в продаже приобретается стандартная длина в 80 метров и производиться расчет: 15/80 и получаем 0.1875 метра – оптимальный шаг укладки. Стандартный кабель должен остаться неизменным по своим параметрам. Лучше несколько уменьшить или увеличить шаг укладки, чем в последующем не получать необходимую эффективность от системы отопления.

Кабель к тому же может быть одножильный или двужильный. В той или иной ситуации есть свои особенности и тонкости. Одножильный кабель должен подключаться к сети обоими своими концами. То есть он направляется по всей обогреваемой площади в комнате, после чего возвращается обратно.

Лучше и проще производить укладку двужильного кабеля, где необходимо подключать к сети лишь «холодный» конец.

Шаг укладки

Несколько подробнее стоит поговорить непосредственно о шаге укладки, до того, как осуществить заливку стяжки на теплый пол. От границы обогреваемой площади помещения до уложенного кабеля нагрева должно составлять ½ шага укладки. Обогреваемая площадь – это та площадь, которая стоит из площади всего помещения, где производиться установка теплых полов под стяжку, от которой отнята площадь предметов мебели, под которой не будет осуществлена установка нагревательных элементов:

S (обогр. ) = S (помещ.) – S (мебели)

Теперь можно начать рассматривать выбор оптимального шага укладки кабеля. Для этого существует определенная формула:

H = S/L*100

В представленной формуле следует дать расшифровку каждой составляющей: H – шаг укладки, S – площадь основания пола, которая будет обогреваться, на ней и будет производиться укладка нагревательного кабеля, L – длина используемого в монтаже кабеля нагрева.

Максимальный шаг укладки лучше всего выбирать до 20 см. Именно в том диапазоне и будет наилучшая эффективность прогрева воздуха в помещении от основания. Что касается нагревательного кабеля, то она должна составлять как минимум 17 Вт на каждый метр.

Заливка стяжки

Завершающая стадия монтажа теплых полов под стяжку – сама заливка раствора, который должен готовиться в строгом соответствии пропорций каждого компонента. Чтобы не тратить свое личное время на приготовление раствора, лучше всего посетить магазин и приобрести готовые сухие смеси, специально предназначенные для теплых полов. Здесь достаточно будет лишь добавить определенное количество воды, о чем имеется указание на упаковке. При этом все добавки и составляющие уже будут иметься в составе раствора, который будет создавать стяжку над теплым полом.

Оптимальная толщина бетонной стяжки составляет 40-60 мм. Все будет зависеть от конкретной ситуации, выбранного шага укладки нагревательных элементов. Если дополнительно в состав «пирога» включить слой армирования из металлической сетки, то толщину стяжки можно уменьшить до 30-40 мм.

К стяжке предъявляются и другие требования, на которые стоит обратить особое внимание:

Длина одной из сторон стяжки не должна превышать 5 метров.
Площадь нагреваемой стяжки максимально составляет 20 м².

Если же стенка больше в комнате, или необходимо прогреть большую площадь основания пола, то лучше всего использовать второй кабель, который будет помещаться в отдельную стяжку. Между собой они должны быть разделены тепловыми швами. При этом пересечение кабелей нагрева не допускается. Всему причина – тепловое расширение используемого при монтаже материала. Тепловые швы, расположенные по контуру каждой стяжки, заполняются теплоизолятором.

Так как стяжка в процессе эксплуатации будет нагреваться, то в нее при приготовлении раствора следует добавить специальную добавку. Это повысит ее эластичность, а также исключит вероятность появления трещин на поверхности во время нагрева.

Что касается пропорции замешивания раствора, то на 1 часть цемента потребуется 4 части щебня мелкой фракции и 4 части песка. Кроме этого, добавляется и пластификатор, а именно 0.01 части. Если раствор получится очень жидкий, то вероятность растрескивания после укладки теплого электрического пола под стяжку, увеличиться. Не допускается и образования внутренних пустот в стяжке. Это приведет к местному перегреву нагревательного кабеля и выходу его из строя. Придется тратить средства и время, чтобы произвести ремонт теплого пола в помещении.

Включать систему отопления можно лишь после полного высыхания бетонной стяжки, что обычно занимает 28 дней. В течение всего этого времени следует создавать условия для равномерного просыхания и качественного схватывания раствора.

Процесс выполнения теплого пола и дальнейшая заливка бетонного раствора не отнимает много времени и не требует весомых познаний. Все что требуется – точно соблюдать технологию и руководствуется всеми советами от специалистов. В итоге получится отличная отопительная система, которая будет передавать тепло внутрь помещения от самого пола. Это все создает комфорт для каждого, кто будет находиться в комнате. Лучше один раз потратиться на покупку качественного материала, чем в последующем выкидывать деньги на ремонт.

Видео:

Видео:

Должен ли я устанавливать подогрев пола под стяжку (в стяжку) или непосредственно под плитку (при укладке на клей)?

Делиться заботой!

0
акции

Поделиться
Твит

Как правило, ваш обогреватель может быть размещен под стяжкой, если толщина стяжки менее 40 мм, или поверх стяжки, чтобы располагаться прямо под плиткой. Оба будут хорошо работать, но будут работать немного по-разному, так как стяжка будет действовать как тепловая масса, сохраняя тепло. При размещении обогревателя под экраном потребуется больше времени для нагрева и охлаждения, однако достигается хороший результат, поскольку термостат и датчик температуры пола будут соответственно регулировать и регулировать температуру пола.

Изменение температуры в разное время суток более эффективно для обогрева, установленного непосредственно под плиткой. Более быстрое время отклика связано с тем, что при нагреве приходится нагревать меньше материала, прежде чем он достигнет поверхности.

Таким образом, оба метода работают хорошо и являются рекомендуемыми вариантами установки. Лично у меня в собственном доме 3 ванных комнаты с подогревом. Две отапливаемые зоны находятся под стяжкой, одна под плиткой. Разницы в производительности не заметно, и все они работают без нареканий. Термостатические контроллеры соответствующим образом регулируют температуру и обеспечивают прекрасное тепло в ванных комнатах.

Прочие соображения
Как правило, на крупных строительных площадках или застройках подогрев под плитку размещается под слоем стяжки. Это связано с более высоким риском повреждения, когда на строительной площадке работают несколько специалистов. В этом случае целесообразно покрыть систему отопления песчано-цементной стяжкой до начала укладки плитки.

Предотвращение повреждения системы обогрева пола при укладке стяжки
Основной причиной повреждения системы отопления после ее установки является наезд тачек на отапливаемую площадь во время укладки стяжки. Это особенно распространено, если отапливается большая площадь, и бетоноукладчики используют тачки для перевозки песчано-цементной смеси. Если возможно, используйте ведра со стяжкой или сделайте «дорожку» для тачки над системой отопления с помощью желобка или подобного материала. Затем дорожку из гофрированного картона можно перемещать по мере необходимости после завершения процесса стяжки. 9№ 0005

Преимущества подогрева пола

Ваш пол будет дольше сохранять тепло, если подогрев пола будет установлен под основанием стяжки.
Отопление не может быть повреждено во время укладки плитки, если предварительно установлена стяжка.
При необходимости замены плитки нет риска повреждения нагревательного элемента.

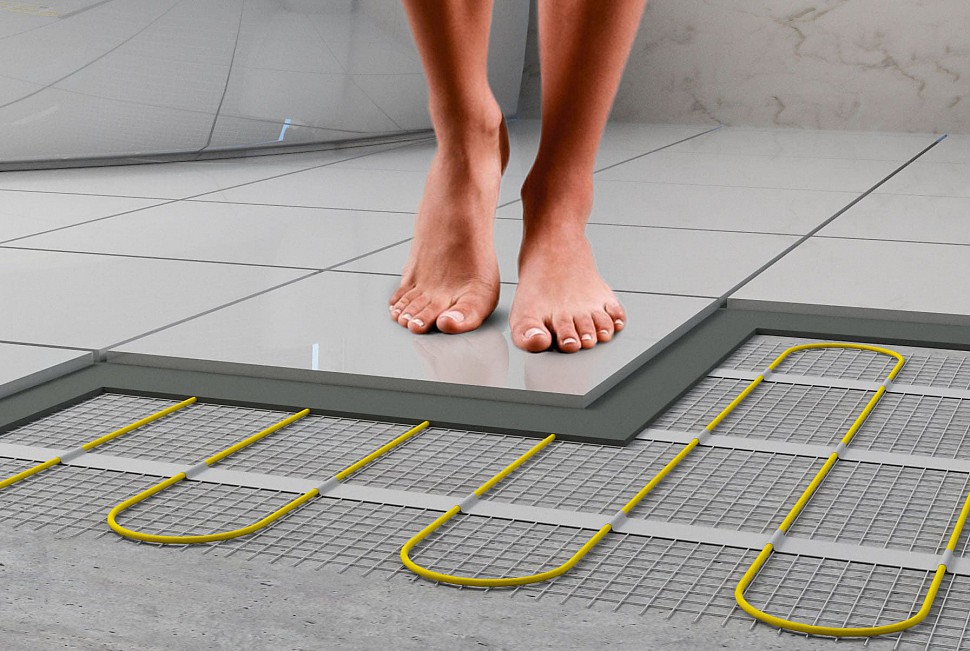

Преимущества обогрева под плиткой

Ваш пол будет нагреваться быстрее, если напольное отопление будет установлено непосредственно под плиткой.
Температуру пола можно более эффективно регулировать вверх и вниз в разное время суток.
Датчик температуры расположен ближе к плитке, что дает более точную информацию о температуре пола.

Какой нагревательный элемент следует использовать?
Нагревательные маты Custom Heat под плитку предназначены как для укладки под плитку, так и в стяжку. Толщина наших матов составляет 3,8 мм, что делает их достаточно тонкими, чтобы укладываться в клей для плитки, и в то же время они достаточно мощные, чтобы нагревать песчано-цементный слой толщиной 40 мм. Если у вас кровать больше 40 мм, мы можем модернизировать нагревательный кабель в соответствии с вашими требованиями. Просто позвоните нам!

Способ выполнения заливки теплого электрического пола бетонным раствором

Инструменты
расчет материала
подготовка поверхности
теплоизоляция
Выбор зоны нагрева
Кабель для теплого пола
ступенчатое размещение
стяжка

Электрический теплый пол применяется повсеместно, не только в жилых комнатах, но и на балконах, в ванных комнатах и кухнях. Вместе с радиатором можно использовать как дополнительный источник тепла в помещении. Привлекательность его заключается в простом монтаже и быстром прогреве чернового пола. Но очень важно изучить работоспособность теплых полов по технологии стяжки, чтобы в дальнейшем не возникало сложностей с эксплуатацией.

Инструменты

Для монтажа теплого пола следует запастись определенным набором инструментов, который будет меняться в зависимости от конкретных условий и перечня работ. Среди ключей можно выделить:

Комплект теплого пола, в который входят ТЭНы, датчики, система защиты УЗО.
Электропроводка, выбранный вариант кабеля (одножильный, прочный).
Монтажные и соединительные провода.

Медный кабель

, выступающий в качестве заземления.
Армирующая сетка или модуль.
регулятор температуры и др.

Что касается непосредственного проведения укладки электротеплового пола на раствор, то здесь придется пользоваться пассатижами, специальными зажимами, феном строительным при подключении нагревательного кабеля и т.д. Когда все это имеется, можно приступать к планировке поверхности, качественной разводке нагревательных элементов. Это в свою очередь позволит рассчитать необходимое количество теплого пола.

расчет материала

Некоторые производители предлагают своим покупателям полную таблицу, которая позволяет определить, какое количество элементов теплого электрического пола необходимо приобрести для качественного монтажа. Многое будет зависеть от самого помещения, от его тепла. Это определит необходимый шаг укладки нагревательных элементов, который охватит всю возможную площадь. Стоит отметить, что при использовании электрического теплого пола, как основного источника тепла, нагревательные кабели под стяжкой из бетона должны охватывать 70% площади всех помещений.

Легче производить расчеты с помощью инфракрасного обогрева пола. Нужно только заранее приобрести то количество нагревательных элементов, которое будет охватывать определенную площадь помещения.

Электрический кабель рассчитывается исходя из его длины для подключения к электропроводке, к термостату, от счетчика и другим элементам пола. Не лишним будет даже иметь некоторый запас, чтобы при устройстве теплого пола не приходилось отвлекаться от работы.

При монтаже электрического пола, то сразу следует забыть о прямом подключении всех компонентов напрямую к розетке. Категорически запрещается делать для собственной безопасности т. к.

Не лишним будет проверить электрические соединения в квартире или доме, которые должны выдерживать полную нагрузку и с запасом на теплый пол. В противном случае необходимо заменить его на соответствующий и установить соответствующие предохранители (автоматы).

подготовка поверхности

Перед началом укладки теплого пола в помещении следует подготовить поверхность к работе. В некоторых случаях даже требуется удаление старой стяжки, если она сильно повреждена и имеет серьезные дефекты. Убирается на землю, по возможности на плиты. После этого с поверхности удаляется весь мусор и грязь.

При наличии незначительных перепадов высот над полом в помещении, выбоин, трещин лучше всего залить небольшой черновой слой цементно-песчаной стяжки. К дальнейшим работам можно приступать только после полного высыхания раствора.

Когда все готово, выполняется гидроизоляционный слой. Кроме того, материал чернового пола должен заходить на стену и примерно на 10-15 см. Впоследствии ненужные детали легко отрезаются строительным ножом. Нельзя забывать и о демпферной ленте (вертикальной гидроизоляции), которая необходима для подавления теплового расширения стяжки при эксплуатации теплого электрического пола.

Теплоизоляция

Теплоизоляционный слой предназначен для удержания тепла внутри здания, а не для его расходования на расположенные ниже объекты. Количество используемого материала будет зависеть от помещения, его конфигурации, а также типа поверхности в помещении. Теплоизоляция Имеет свое назначение, которое следует учитывать при эксплуатации:

Теплый пол может выступать в качестве дополнительного источника тепла в помещении. В этом случае достаточно приобретения вспененного полиэтилена, имеющего фольгированное покрытие (пенофол). Это будет служить подложкой для электрического теплого пола под стяжку при монтаже.
Листы экструдированного пенополистирола или пенополистирола будут отлично смотреться на полах, когда нижний этаж имеет отопление. Подбирается и соответствующая толщина в пределах 20-50 мм. Вы можете выбрать из списка и другой утеплитель, обладающий достаточным уровнем прочности. Главное при этом, чтобы была правильная толщина.
Не всегда нижние помещения имеют систему отопления. В основном это касается подвалов и гаражей. Здесь слой утеплителя должен быть до 100 мм. Альтернативный материал – минеральная вата, обладающая схожими качествами и характеристиками.

Утеплитель можно укладывать и на стены. Это также будет способствовать гашению теплового расширения стяжки при эксплуатации системы теплого пола. Но тогда утеплитель должен быть сжимаемым и иметь толщину не более 20 мм.

Далее идет укладка армирующей сетки, которая не только создает очень прочный «пирог» теплый пол, но и дает возможность усилить самонагревающиеся элементы. вместо армирования слоя добавляют подходящий раствор микрофибры вместе с пластификаторами.

Выбор зоны обогрева

Теплопередача в помещении должна быть одинаковой по всей поверхности. В противном случае вы столкнетесь с перегревом ТЭНа и выходом его из строя. Тогда приходится производить ремонт не только отдельных частей, а иногда – и всего теплого пола. Во избежание этого кабель укладывается в бетонный пол, имеющий одинаковый состав по всей площади и одинаковое расстояние от вершины кабеля до заполнения стены. Легко забыть о теплоизоляционных материалах, как опилки или керамзит.

Многое будет зависеть от выбранного варианта напольного покрытия, доступной ему степени теплоизоляционных качеств. Ведь тепло изначально передается ламинату или плитке, а после прогревается воздух в помещении. На поверхность теплого электрического пола пола после последующего монтажа стяжки не следует размещать громоздкую мебель, ковры и другие предметы, которые будут создавать препятствия для равномерной теплопередачи. Если у мебели есть ножки, их высота должна быть не менее 15 см.

ранее, при создании схем теплого пола на бумаге, должен был предусмотреть все вышеперечисленные аспекты. При наличии таких предметов предварительно определяются участки, где нагревательный кабель отсутствует. Укладка кабеля теплого пола в растворе должна производиться в неправильном месте, что гарантирует открытость.

Кабель для обогрева пола

Каждый вариант имеет свой кабель питания и длину. Если отрезать меньший кусок кабеля, то он сразу уменьшит сопротивление, необходимое для напряжения 220 В. Все это приводит к перегреву и повреждению.

Есть несколько рекомендаций, благодаря которым вы сможете выбрать качественный нагревательный кабель. Многое зависит от удельной выходной мощности, в том числе количества ватт, необходимого на каждый квадратный метр площади помещения.

При таком напольном покрытии, как ламинат, паркет или пробка, минимальная удельная мощность должна быть 80 Вт/м ² . Плитка или керамогранит имеют отличные характеристики – не менее 100 Ватт на квадратный метр. Возможны случаи использования систем теплого пола, в качестве основной системы отопления. При этом «холодное» помещение должно иметь удельную мощность 200 Вт на кв.м, а утепленные здания — 150 Вт/м ² .

Длина кабеля определяется в зависимости от того, какое место в помещении будет им покрыто. Немаловажное значение будет играть и этап производства укладки нагревательного элемента. Так как в магазине для реализации стандартная длина троса, то лучше на них и ориентироваться. Когда все вычисления производятся следующим образом::

Когда помещение имеет площадь 15 м ² и требует удельного силового кабеля 1кВт, в продаже покупается стандартная длина 80 метров и делается расчет: 15/80 и получается 0,1875 метра — лучший шаг укладки. Стандартный кабель должен соответствовать своим параметрам. Лучше уменьшить или увеличить количество ступеней укладки, чем впоследствии не получить необходимой эффективности систем отопления.

Кабель также может быть сплошным или прочным. В любой ситуации есть свои особенности и тонкости. Одножильный кабель должен быть подключен к сети обоими своими концами. То есть направляется по отапливаемой площади в помещении, потом возвращается обратно.

Лучше и проще производить двухжильную прокладку кабеля, где необходимо подключать к сети только «холодный» конец.

Шаг укладки

Несколько подробностей нужно рассказать непосредственно о шаге укладки, перед тем, как осуществить стяжку на теплый пол. От границы зоны обогреваемого пола до проложенного нагревательного кабеля должно быть ½ шага размещения. Отапливаемая площадь — это площадь, которая выделяется из площади всего помещения, на котором производится монтаж теплых полов под стяжку, отнимается от площади мебели, под которой не будут устанавливаться элементы отопления. выполнено:

S (отопление) = S (инд.) – S (мебель)

Теперь можно приступить к выбору оптимального расстояния между кабелями. Для этого существует определенная формула:

H = S/L*100

В формуле следует дать расшифровку каждой составляющей: H — ступенчатая набивка, S — площадь чернового пола, который будет обогреваться, на нем и будет укладки нагревательного кабеля, L — длина используемого нагревательного кабеля в сборе.

Максимальный шаг укладки лучше всего выбрать 20 см. Именно в этом диапазоне и будет наилучшая эффективность обогрева помещения снизу. Что касается нагревательного кабеля, то он должен быть не менее 17 Вт на метр.

Стяжка

Завершающий этап монтажа теплого пола стяжка – очень наполнительный раствор, который необходимо приготовить в строгом соответствии пропорциям каждого компонента. Чтобы не тратить свое время на приготовление раствора, лучше всего посетить магазин и купить готовые сухие смеси, специально предназначенные для теплых полов. Достаточно будет только добавить определенное количество воды, о чем есть указание на упаковке. В этом случае все добавки и компоненты уже будут в составе раствора, который создаст стяжку поверх теплого пола.

Оптимальная толщина бетонной стяжки 40-60 мм. Все будет зависеть от конкретной ситуации, выбранного шага укладки нагревательных элементов. Если дополнительно в «пирог» включить армирующий слой из металлической сетки, то толщину стяжки можно уменьшить до 30-40 мм.

К стяжке предъявляются и другие требования, на которые следует обратить особое внимание:

Длина одной из сторон стяжки не должна превышать 5 м.
Площадь обогреваемой стяжки не более 20 м ² .

Если в помещении длиннее стена или необходимо отапливать большую площадь чернового пола, то лучше использовать второй кабель, который будет проложен в отдельной стяжке. Между собой они должны быть разделены термошвами. При этом пересечение греющего кабеля не допускается. Вокруг причина — тепловое расширение материала, используемого при сборке. тепловые швы, расположенные по контуру каждой стяжки, заполненные теплоизолятором.

Так как стяжка в процессе эксплуатации будет нагреваться, то при приготовлении раствора необходимо добавлять специальную добавку. Это улучшит его эластичность, а также исключит возможность возникновения трещин на поверхности при нагреве.

Что касается пропорций замешивания раствора, то на 1 часть цемента требуется 4 части гравия, а на мелкую фракцию 4 части песка. Кроме того, добавляется и пластификатор, а именно 0,01 части. Если раствор получится очень жидким, то вероятность появления трещин после укладки электрического теплого пола под стяжку возрастет. Не допускается и образование внутренних пустот в стяжке. Это приведет к локальному перегреву греющего кабеля и его выходу из строя. Вам придется потратить время и деньги, чтобы произвести Ремонт теплого пола в помещении.

Включать систему отопления можно только после полного высыхания бетонной стяжки, что обычно занимает 28 дней. За это время следует создать условия для равномерного высыхания и качественного схватывания раствора.

Процесс осуществления теплых полов и последующей заливки бетонного раствора не занимает много времени и не требует материальных знаний. Все, что требуется – просто соблюдать технологию и руководствоваться всеми советами специалистов. То будет иметь хорошую систему отопления, которая будет передавать тепло в помещение от пола. Все это создает комфорт для всех, кто будет находиться в номере.
