Иногда целесообразно сделать своими руками котел твердотопливный длительного горения: чертежи и схемы есть в свободном доступе. Умение обращаться с инструментом и умелые руки оказывают хорошую услугу при строительстве собственного дома или дачи. Там всегда есть необходимость сооружения какой-либо конструкции самостоятельно. Ведь это значительно удешевляет любую затею. Не исключение и отопительные агрегаты. В старые времена люди нанимали печника для кладки кирпичных печей. Сегодня наиболее востребованными стали котлы на твердом топливе длительного горения.

Твердотопливный котел длительного горения вполне реально сделать самостоятельно

Содержание

• 1 Принцип работы твердотопливных котлов и их устройство
• 2 Как сделать своими руками котел твердотопливный длительного горения: чертежи и схемы
• 3 Как я сделал котел твердотопливный длительного горения: отзывы и рекомендации
• 4 Твердотопливный котел длительного горения своими руками (видео)

Принцип работы твердотопливных котлов и их устройство

Твердое органическое топливо является самым древним источником энергии для человечества. Отказаться от него полностью, даже в современном мире, невозможно. Тем более, что кроме дров и каменного угля сегодня появилось множество других видов горючих твердых веществ:

• брикеты из торфа – высушенный и спрессованный торф выделяет много тепла при сгорании;
• брикеты из отходов деревообрабатывающего производства – сжатые опилки, стружка и кора деревьев;
• березовый уголь – такой же, как для мангала;
• переработанный мусор со свалок;
• топливные отопительные гранулы – мелкое топливо, полученное прессованием опилок. Могут подаваться автоматически;
• обычные сухие опилки.

Различные варианты сырья для использования в твердотопливных котлах

Ясно, что все это топливо получено путем переработки различных отходов, что решает проблему утилизации на предприятиях и идет в русле «зеленой» экономики.

Полезный совет! Самым доступным топливом, из перечисленных выше, являются древесные опилки. Если вы намереваетесь использовать их для отопления – следите, чтобы они были с влажностью менее 20%. Большие показатели этого параметра не позволят вырабатываться пиролизному газу, так как большая часть энергии нагрева будет идти на просушку топлива.

В результате деятельности человека образуется колоссальное количество отходов, которые могут быть преобразованы в высокоэнергетическое топливо, что и обусловило появление на рынке котлов отопления на твердом топливе длительного горения. В отличии от обычных печей, эти агрегаты работают не на сгорании самого топлива, а на его расщеплении в результате нагревания. В рабочей камере таких котлов сгорают газообразные продукты распада твердого топлива. Такая схема работы является в несколько раз более эффективной, чем обычное сжигание органического топлива. Пиролизный газ, отдает большое количество энергии.

Принцип работы твердотопливного котла длительного горения

Устройство такой газогенераторной установки не очень сложное. Можно даже соорудить своими руками котел твердотопливный длительного горения. Чертеж простейшего варианта выглядит следующим образом:

• закрытый цилиндрический бак, который имеет люк для закладки топлива, поддувало и отверстие для установки дымохода;
• внутри бака расположен распределитель воздуха, который создает завихрение пиролизного газа. Он крепится к подвижной телескопической трубе. Вся эта конструкция, похожая на поршень, давит на топливо сверху. Сгорание газа происходит над поршнем, а топливо тлеет под ним;
• теплообменник встроен в верхней камере, где достигается максимальная температура.

Медленное тление твердого топлива происходит в нижней камере. Оно достигается регулировкой подачи воздуха в поддувало. Выделяемый газ интенсивно горит в верхней камере и нагревает теплоноситель.

Схема системы отопления частного дома с использованием твердотопливного котла

Полезный совет! Не стоит использовать простейшую конструкцию для изготовления котла, который будет обогревать жилой дом на постоянной основе. Для этого нужно, либо приобрести готовое изделие, либо сделать более сложный и надежный вариант.

Котлы на твердом топливе длительного горения могут быть незаменимы в частных домах, в хозяйственных сооружениях, гаражах и теплицах. Особенно они будут выгодны там, где имеется крупное деревоперерабатывающее производство, так как отходы на таких предприятиях отдают практически бесплатно. Необходимы эти агрегаты и в местностях, где бывают регулярные перебои с газоснабжением. У таких установок есть много преимуществ, но существует и один важный недостаток – очень высокая стоимость. Именно поэтому сегодня актуально изготовление своими руками котлов твердотопливных длительного горения. Чертежи для этого можно использовать разной степени сложности. Это зависит от уровня мастерства.

Статья по теме:

Как сделать своими руками котел твердотопливный длительного горения: чертежи и схемы

Перед тем, как начать изготовление котла, необходимо определиться с его конструкцией. Ее выбор зависит от назначения агрегата. Если он предназначен для отопления небольшого хозяйственного помещения, гаража или дачного домика, то делать в нем водяной контур не обязательно. Обогрев такого помещения будет происходить непосредственно от поверхности котла, путем конвекции воздушных масс в помещении, как от печи. Для большей эффективности можно устроить принудительное обдувание агрегата воздухом при помощи вентилятора. При наличии системы жидкостного отопления в помещении, необходимо предусмотреть устройство в котле контура в виде змеевика из трубы или другой аналогичной конструкции.

Схема подключения твердотопливного котла к системе отопления

Выбор варианта зависит и от типа твердого топлива, которое нужно будет использовать. Для отопления обычными дровами требуется увеличенный объем топки, а для применения мелких топливных гранул можно устроить специальную емкость, из которой гранулированное топливо подается в котел автоматически. Для изготовления котла твердотопливного длительного горения своими руками, чертеж можно взять и универсальный. Он подойдет для любого вида используемого твердого топлива.

Чертеж твердотопливного котла длительного горения мощностью 25/30/40 кВт

Расскажем пошагово, каким образом и из каких деталей можно сделать котел отопления на твердом топливе длительного горения по предложенной схеме:

• подготовим место, где будет установлен будущий агрегат. Основание, на котором он будет стоять, должно быть ровным, прочным, жестким и огнеупорным. Лучше всего для этого подойдет бетонный фундамент или толстая чугунная либо стальная плита. Стены нужно обить тоже огнеупорным материалом, если они деревянные;
• собираем весь необходимый материал и инструменты: из которых нам понадобиться аппарат для электродуговой сварки, болгарка и рулетка. Из материалов: листовая 4-мм сталь; 300 – мм стальная труба со стенками 3 мм, а также другие трубы 60 и 100 мм диаметром;

Строение и принцип работы твердотопливного котла

• для того, чтобы изготовить котел на твердом топливе длительного горения, нужно из большой 300 – мм трубы вырезать кусок длиной 1 м. Можно и немного меньше, если в этом есть необходимость;
• из стального листа вырезаем дно по диаметру трубы и привариваем его, снабдив ножками из швеллера длиной до 10 см;
• распределитель воздуха выполняем в виде круга из листа стали с диаметром на 20 мм меньшим, чем труба. В нижнюю часть круга приваривается крыльчатка из уголка с размером полки 50 мм. Для этого можно использовать и швеллер аналогичного размера;
• сверху в середину распределителя привариваем 60 – мм трубу, которая должна быть выше котла. В середине диска распределителя прорезаем отверстие по трубе, так, чтобы был сквозной туннель. Он нужен для подачи воздуха. В верхней части трубы врезается заслонка, которая позволит осуществлять регулировку подачи воздуха;

Схематическое изображение устройства котла, работающего на твердом топливе

• в самой нижней части котла изготавливаем небольшую дверку, снабженную задвижкой и петлями, ведущую в зольник для удобства удаления золы. Сверху в котле прорезаем отверстие для дымохода и привариваем в это место 100 – мм трубу. Вначале она идет под небольшим углом вбок и вверх на 40 см, а потом строго вертикально вверх. Проход дымохода через перекрытие помещения должен быть защищен по правилам противопожарной безопасности;
• заканчиваем сооружение котла отопления на твердом топливе длительного горения изготовлением верхней крышки. В ее центре должно быть отверстие для трубы распределителя потока воздуха. Прилегание к стенкам котла должно быть очень плотным, исключающим попадание воздуха.

Чертеж с размерами для создания твердотопливного котла своими руками

Полезный совет! Чтобы разжечь, изготовленный своими руками, котел твердотопливный длительного горения, чертеж которого был представлен выше, необходимо: снять крышку и поднять регулятор, заполнить котел топливом доверху и облить его горючей жидкостью, все поставить на место и бросить горящую лучину в трубу регулятора. Когда топливо разгорится, снизить поток воздуха до минимума, чтобы оно начало только тлеть. После этого произойдет возгорание пиролизного газа и котел запустится.

Котел длительного горения — вид в разрезе

Как я сделал котел твердотопливный длительного горения: отзывы и рекомендации

«Работаю на лесопилке. Раньше возил домой сучки и срезку телегами. Узнал про котел твердотопливный длительного горения, отзывы почитал и решил сделать. Получилось. Теперь дров уходит в три раза меньше, а тепла столько же».

Александр Николаев, г. Сыктывкар

«Увидел у друга в гараже чудо-котел. Машину мы с ним с утра ремонтировали. Он, как дров в него положил, так больше до вечера и не прикасался. Я ничего понять не мог, пока он мне не объяснил всю схему. Вот, тоже загорелся идеей себе в гараж поставить. Друг сказал, даст чертежи».

Николай Платонов, г.Сургут

Различия в работе обычного и пиролизного котлов

«Если вы решили сделать, например, у себя на даче котел твердотопливный длительного горения, отзывы о котором нашли в сети, то делайте все четко по схеме с соблюдением всех правил безопасности. А то вот, сосед у меня спалил дачу, когда котел весь в дырах установил».

Андрей Ширшов, г.Тюмень

Описанное выше отопительное устройство будет служить вам верой и правдой, позволяя экономить на энергоносителях. Однако не забывайте делать все качественно, не отступая от схемы.

Твердотопливный котел длительного горения своими руками (видео)

REMOO В ВАШЕЙ ПОЧТЕ

Закрыть

ОПРОСЫ

ЕЩЕ ОПРОСЫ

Какие интерьерные стили вам наиболее близки?

• Классика

• Хай-тек, модерн

• Лофт, шале

• Прованс, кантри, эко

• Поп-арт, готика

Poll Options are limited because JavaScript is disabled in your browser.

ТЕСТЫ

ЕЩЕ ТЕСТЫ

Насколько вы осведомлены в назначении и классификации минеральных вяжущих веществ? Тест

ПРОЙТИ ТЕСТ

Чертежи твердотопливных котлов длительного горения своими руками

Главная » Отопление » Котлы » Инструкции и чертежи твердотопливных котлов длительного горения своими руками

Для комфортного проживания в отечественных климатических условиях необходима эффективная система отопления. Если правильно использовать чертежи твердотопливных котлов длительного горения, своими руками можно будет изготовить надежную и экономичную конструкцию. Для получения хорошего итогового результата необходимо предварительное изучение инженерных решений и технологий в соответствующей области.

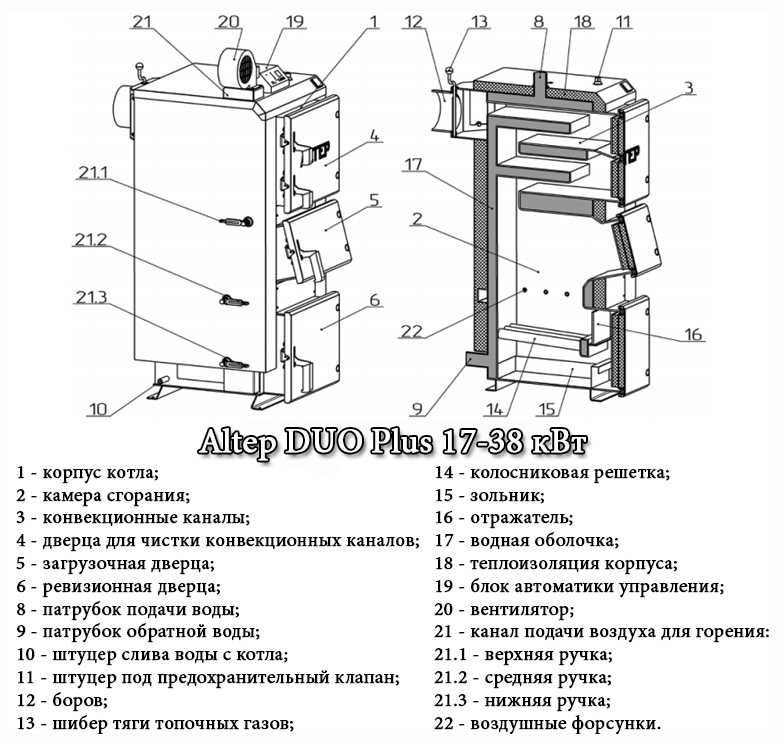

Устройство котла фабричного производства

Содержание

1. Определение с параметрами проекта
2. Разные конструкции
3. Чертежи твердотопливных котлов длительного горения своими руками
4. Изготовление котла твердотопливного длительного горения: отзывы и алгоритм действий
5. Твердотопливный котел длительного горения своими руками: видео инструкция и выводы
6. Изготовление котла длительного горения своими руками (видео)

Определение с параметрами проекта

Точного определения данному понятию нет. Соответствующее оборудование появилось, как ответ на требования потребителей повысить уровень комфорта в процессе эксплуатации, увеличить выработку тепла в расчете на единицу использованных энергетических ресурсов.

Основным недостатком классических котлов является необходимость регулярного добавления топлива в топку. Сложности создают также следующие факторы:

• высокая интенсивность горения;
• сложность оперативной регулировки и контроля этого процесса;
• неполное использование тепла, которое удаляется вместе с дымом через систему вентиляции.

Для поддержания работы обычного котла лучше иметь рядом достаточный запас дров

Разные конструкции

Для решения отмеченных выше задач используют различные решения. Чтобы не закладывать часто новые порции топлива увеличивают размеры топки. Сделать процесс горения равномерным помогает размещение сверху прижимного устройства, дозированная подача воздуха.

Схема типичного котла этого класса

Создать чертежи твердотопливных котлов длительного горения своими руками будет проще после подробного изучения стандартной конструкции:

• В начальном положении прижимное устройство (10) находится в верхнем положении.
• Через дверцу (6) в топку загружают крупную партию дров.
• После поджигания происходит регулируемый механическим приводом (16) процесс горения.
• Свежий воздух подается нагнетателем через телескопическую полую внутри штангу. Он распределяется равномерно через прижимной диск (10).
• Подача кислорода сверху обеспечивает постепенное сгорание топлива, слоями.
• Золу после завершения цикла удаляют через нижнюю дверцу (13).
• Для поднятия диска (10) в верхнее положение используют лебедку (2) с электроприводом.

Недостатком данной конструкции является невозможность произвольной закладки дров в топку. Существенное преимущество – повышенная до 24 часов и более длительность одного рабочего цикла.

В следующей конструкции топливо можно подкладывать по мере необходимости. Здесь использована технология пиролиза. Она характерна дозированной подачей кислорода и низкой интенсивностью горения. Тлеющие дрова выделяют горючий газ. Он сгорает в дополнительной камере.

Пиролизный котел

Эта установка полноценно использует топливо. В продуктах сгорания содержится минимальное количество сажи. Сложной является оптимальная регулировка рабочих процессов.

Газовые и дизельные агрегаты лишены упомянутых недостатков по причине простоты дозирования соответствующих видов топлива. Подобный результат можно получить, если использовать специальным образом спрессованные гранулы из отходов деревообработки, шелухи семечек, иного горючего сырья.

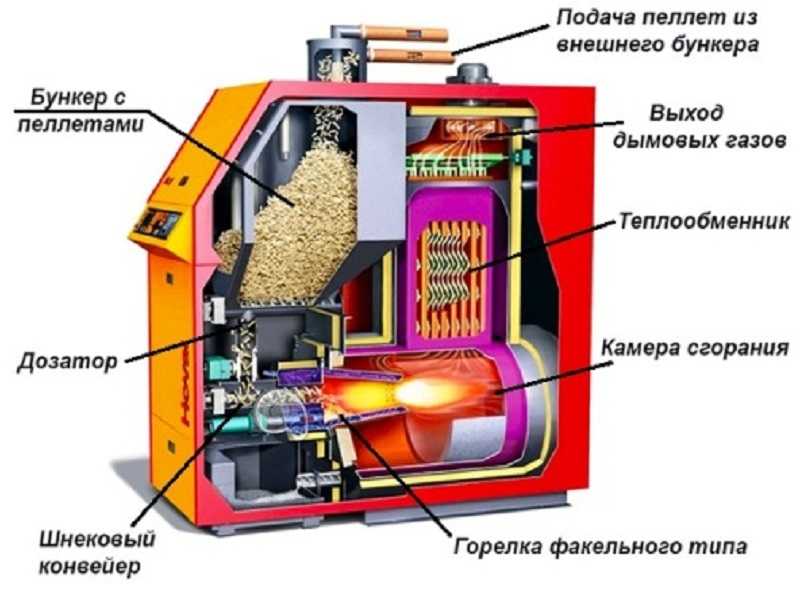

Пеллетный котел

В данном варианте гранулы (пеллеты) засыпают в бункер, откуда они подаются шнековым механизмом в топку. Понятно, что такая конструкция позволяет при необходимости быстро увеличивать и уменьшать подачу топлива. Гибкое изменение производительности котла пригодится для оптимизации работы при изменении внешней температуры, подключении дополнительных потребителей. С гранулами не слишком сложно работать при транспортировке, хранении.

Теплообменник для подогрева воды

Повышают эффективность котлов с помощью сложных структур выходных узлов. В таких конструкциях повышается температура теплоносителя. Аналогичные функции выполняют полые стенки корпуса.

Статья по теме:

Котлы длительного горения на дровах для дома. Необходимость часто подбрасывать дрова весьма неудобна. Однако есть котлы, которые требуют внимание раз в сутки. Подробнее в отдельной публикации.

Чертежи твердотопливных котлов длительного горения своими руками

Прежде чем искать соответствующую документацию, необходимо точнее определиться с конструкцией. Предпочтительной является первая схема твердотопливного котла длительного горения, своими руками ее будет создать проще.

Принципиальная схема котла

Для отопления сравнительно небольшого частного дома с общей площадью 150-250 м. кв. достаточно будет следующих размеров:

Чертежи твердотопливных котлов длительного горения своими руками

При высоте чуть более 1,5 метра и ширине около 40 см не сложно будет найти подходящее место для установки. Но надо учитывать необходимость создания технологических проходов для обслуживания. Понадобится свободное пространство сверху для монтажа лебедки и другого оборудования.

Конструкторскую документацию можно создать без соблюдения стандартов

Для реализации частных проектов не обязательно соблюдению ГОСТов. Но чем подробнее получился чертеж твердотопливного котла длительного горения своими руками, тем проще будет исключить ошибки на ранних стадиях.

Обратите внимание! Не забывайте, что комплект рисунков с размерами надо дополнить списком изделий, которые надо будет приобрести отдельно. Включите в него комплектующие детали фабричного производства, инструменты, расходные и материалы, строительные перчатки и другие индивидуальные защитные средства.

При удалении большого количества ржавчины перед окраской может понадобиться респиратор

Изготовление котла твердотопливного длительного горения: отзывы и алгоритм действий

Прежде, чем начинать работу, изучите мнения и советы реальных пользователей. Как свидетельствуют их отзывы, оборудование этого типа при правильном выполнении технологий вполне можно изготовить самому.

Создать идеальный внешний вид сложно, но он не обязателен в котельной частного дома

Для создания конструкции без лишних трудностей пригодятся готовые изделия с нужными параметрами. Подойдет металлическая труба диаметром 350 мм, высотой 1,5 метра, с толщиной стенок не менее 3 мм. Разумеется, придется сделать соответствующие корректировки некоторых других размеров.

Для вырезания качественных заготовок можно обратиться в специализированное предприятие

К нему приваривают вырезанное из листовой стали дно. Не забудьте о ножках. Они должны выдержать без повреждений вес тяжелой конструкции. Для некоторых входных и выходных отверстий подойдут отрезки труб с подходящими габаритами. Укрепление и узлы креплений навесного оборудования создают из отрезков швеллера.

Удаление окалины со сварных швов с применением электроинструмента

Готовую конструкцию очищают. Для защиты от коррозии и хороших эстетических характеристик ее покрывают слоями грунта по металлу и краской. Используют такие типы покрытий, которые устойчивы к высоким температурам. После установки лебедки и других дополнительных устройств, проверяют работоспособность всех механизмов и приводов. Котел подключают к системам подачи воздуха, водоснабжения и обогрева, дымоходу, электрической сети 220 V. Выполняют пробный пуск и устраняют выявленные недостатки

Защитный автомат выбирают соответствующий мощности потребителей

Обратите внимание! Вы знаете, как самому сделать твердотопливный котел длительного горения, но сомневаетесь в точности выполнения отдельных операций? В этом случае создание сварочных швов и другие сложные действия надо изучить заранее. Это оборудование в процессе эксплуатации должно быть надежным, поэтому лучше исключить ненужные риски.

Твердотопливный котел длительного горения своими руками: видео инструкция и выводы

Для изготовления некоторых сложных конструкций понадобится предварительное оснащение собственной мастерской. Придется освоить работу со сварочным оборудованием, приобрести специализированные инструменты и приспособления. Если он не пригодятся в будущем, то соответствующие затраты придется учесть при подсчете общей себестоимости.

Создать правильно котёл длительного горения своими руками помогут материалы данной статьи, сведения из чертежей и видео. Но для правильной оценки необходимо проверить, сколько будет стоить выполнение соответствующего заказа с помощью профессионалов.

Фабричные изделия могут стоить дороже, но на них предоставляют официальные гарантии

Изготовление котла длительного горения своими руками (видео)

Котел длительного горения своими руками

• Разновидности котлов
• Классический бойлер
• Пиролизный котел с водяным контуром
• Пеллетный котел
• Комбинированный котел
• Виды топлива
• Как сделать котел длительного горения в домашних условиях?
• Стоковая видеозапись

Твердотопливные котлы на сегодняшний день являются одним из самых популярных и экономичных способов обогрева бытового, жилого или другого типа помещения. Чтобы сэкономить, можно самостоятельно собрать котел длительного горения. К сожалению, не у всех есть возможность приобрести дорогую и качественную технику, поэтому многие «мастера на все руки» ищут способ сделать агрегат в домашних условиях. В нашей статье мы опишем принцип работы такого устройства, конструктивные особенности и алгоритм самостоятельного изготовления отопительного агрегата.

к оглавлению ↑

Разновидности котлов

В специализированных магазинах и строительных гипермаркетах представлен огромный выбор данной продукции. Все существующие модели твердотопливных котлов можно разделить на три группы:

1. Классик.
2. Пиролиз.
3. Пеллет.

Это далеко не полный перечень классификаций, но основным определяющим фактором при выборе является именно принцип сгорания топлива. Далее рассмотрим более подробно основные моменты чертежа самодельного твердотопливного котла длительного горения.

к оглавлению ↑

Классический котел

Если посмотреть на классический котел конструктивно, то он очень похож на стандартную печь. Из-за меньшего объема камеры сгорания топливо сгорает медленнее. В большинстве случаев именно такие твердотопливные котлы длительного горения изготавливают своими руками многие умельцы.

Конструктивные особенности:

• Конструкция этого типа котла достаточно проста. В верхней части котла расположен автоматический регулятор тяги, за ним камера нагрева воздуха.
• Следующая камера представляет собой переключающую заслонку и телескопическую трубку; ниже находится полная камера сгорания и воздухораспределитель.
• Чуть ниже зона горения и генерации, и конечная зона топлива.

Важно! Конструктивно контур котла длительного горения достаточно прост в изготовлении и очень удобен возможностью подключения второго контура для получения горячей воды.

О том, как собрать твердотопливный котел длительного горения своими руками, мы поговорим далее в нашей статье.

к оглавлению ↑

Пиролизный котел с водяным контуром

В устройстве этого типа топливо сгорает гораздо медленнее, и для горения требуется гораздо меньше воздуха. За счет этого образуется дополнительное количество газа, а в процессе его повторного сжигания КПД котла увеличивается на 85-90%.

Некоторым может показаться, что изготовить котел длительного горения на дровах с водяным контуром самостоятельно невозможно, но прочитав чертеж пиролизной установки вы убедитесь в обратном.

Конструктивные особенности устройства:

• Схема чертежа устроена следующим образом: вверху котла, как и в предыдущем варианте, расположена камера для загрузки топлива.
• Следующий отсек предназначен для размещения дров, далее есть специальная дверца для розжига и чистки котла.
• В самом низу агрегата размещена труба с заслонкой для подачи первичного воздуха и камера дожигания.
• Параллельно этим отсекам шамотным шамотным кирпичом выложить камеру, в которой установлена ​​дополнительная труба для подачи вторичного воздуха, и смонтировать специальную дверцу для очистки.

Важно! Из шамотного кирпича также производят отделку участков основного горения топлива.

• В соседнем отсеке образуются горячие газы, которые выходят через специально установленную трубу, а также монтируется дверца для очистки трубы.

Важно! Пиролизный котел имеет водяной контур по всей высоте аппарата.

к оглавлению ↑

Пеллетный котел

Пеллетные котлы по праву считаются самыми эффективными для обогрева помещения.

Благодаря автоматизированному процессу подачи топлива КПД устройства повышается до 95%. Шнек, загруженный в специальный отсек, автоматически засыпается в камеру сгорания.

Важно! Из-за сложной конструкции сделать котел длительного горения в домашних условиях достаточно сложно.

к оглавлению ↑

Комбинированный котел

Чтобы отопление в помещении было качественным, а главное — экономичным, рекомендуется установить универсальный котел, эффективно работающий на любом виде топлива.

Если вы решили использовать устройство с таким принципом работы, то обратите внимание на комбинированные котлы — они работают на альтернативных видах топлива, к тому же переключение режимов в таких агрегатах достаточно простое. Именно по этой причине многие пытаются сделать котел длительного горения своими руками.

В свою очередь комбинированные котлы также делятся на несколько групп:

1. Твердотопливные комбинированные.
2. Универсальный — для отопления подходит любой вид топлива.
3. Электрические комбо.

к оглавлению ↑

Виды топлива

На данный момент вопрос какое топливо использовать для твердотопливных котлов длительного горения не очень актуален. Современный рынок предлагает массу вариантов обогрева помещения, при этом каждый может выбрать свой, исходя из собственных финансовых возможностей:

• Дрова разных пород древесины могут быть представлены в виде прессованных хвойных или лиственных опилок.
• Гранулированные биопеллеты, прессованные опилки, сельскохозяйственные отходы или торф.
• Уголь — можно использовать любой его вид, независимо от системы котла, а также антрацит и фракции.
• Отходы частного деревообрабатывающего предприятия или сельскохозяйственного производства.

к оглавлению ↑

Как сделать котел длительного горения в домашних условиях?

Прежде чем приступить к работе, необходимо выяснить принцип его работы и последовательность расположения всех элементов.

Принцип работы котла основан на том, что холодный воздух поступает снизу через специальную камеру. Проходя через теплые стенки котла, он нагревается, поднимается вверх и нагревает помещение.

Важно! Котел длительного горения имеет несколько иной принцип работы: подачу воздуха в этом случае следует минимизировать, чтобы увеличить продолжительность горения. Топливо загружается максимально плотно и больше.

Необходимые материалы

Чтобы собрать твердотопливный котел длительного горения своими руками, необходимо заранее подготовить следующие комплектующие для устройства:

1. Листовой металл толщиной от 0,5 до 0,8 мм.
2. Трубка диаметром 0,3-0,5см.
3. Металлические уголки и фурнитура.
4. Газовый баллон диаметром 25 см или металлическая труба.
5. Сварочный аппарат и электроды.
6. Болгарский.

Процедура:

• В первую очередь собирают регулятор впуска воздуха в блок. Для этого к подготовленной трубе методом сварки необходимо приварить болт большого диаметра.
• Из листа металла болгаркой вырезается круг, соответствующий диаметру трубы. С одного края получившегося затвора нужно вырезать отверстие, чтобы в него свободно проходил приваренный болт.
• Наденьте получившийся колпачок и зафиксируйте его на трубе гайкой.

Важно! Металлический круг в готовом изделии позволит контролировать подачу воздуха.

• Далее болгаркой на трубе прорезаются горизонтальные отверстия, через них в топку поступает воздух.
• Возьмите металлический лист и вырежьте из него еще один круг диаметром на 0,5-1 см меньше диаметра предполагаемой печи.
• В центре заготовки вырезается отверстие, в которое нужно вставить трубу с демпфером и приварить на расстоянии 20-30 см от конца.
• Далее можно приступать к сборке корпуса. Для этого, если используется газовый баллон, снимается его верхняя часть, если цилиндрическая труба соответствующего диаметра, то нижняя заваривается сваркой. После этого можно приступать к изготовлению дымохода.
• В верхней части металлического цилиндра с помощью болгарки вырезается отверстие диаметром 10 см, при отступлении от края ровно на такое же расстояние вваривается толстостенная труба.
• При монтаже трубы подачи воздуха в днище топки прорезается отверстие и труба устанавливается таким образом, чтобы нагнетатель выступал за корпус котла.

Важно! Для нормальной циркуляции воздуха внутри котла патрубок подачи воздуха располагается чуть ниже дымохода.

• Следующим этапом будет изготовление и установка теплоотводящего экрана. Для этого из листа металла вырезают круг диаметром 20-22 см толщиной не менее 10 мм. Для удобства использования из арматуры сваривается ручка.
• Из листа металла делается конвекционный кожух, для этого вырезается круг диаметром больше топки на 5-7 см.
• С помощью сварки конвекционная камера и основание печи фиксируются между собой.
• Завершающим этапом в процессе изготовления котла длительного горения является изготовление верхней крышки. Если в качестве основы вы использовали газовый баллон, можно использовать верхнюю предварительно обрезанную часть. Если основой был лист металла, вырезается круг соответствующего диаметра.

Важно! Для удобства использования к верхней части приварены ручки из арматуры.

• Для обеспечения надлежащей циркуляции воздуха к днищу котла в аппарате привариваются ножки или дополнительная опора высотой 25-30 см. Для этого отлично подойдут металлические уголки или швеллер.

Важно! Безопасную работу твердотопливного котла длительного горения обеспечивает качественный корпус. Исходя из этого, для его изготовления используется жаропрочная толстостенная сталь толщиной не менее 5 мм. Помните, чем толще стенки вашего котла, тем дольше он будет сохранять тепло.

к оглавлению ↑

Видеоматериал

В этой статье дана основная информация о том, как сделать котел длительного горения. Для того чтобы качественно и надежно провести весь процесс работы, вам потребуются правильно составленные чертежи, качественные материалы и немного терпения. В результате вы получите экономичную, недорогую систему обогрева помещения, которая прослужит вам не один десяток лет.

Сжигание древесины в Коннектикуте

Коннектикут
Департамент энергетики и защиты окружающей среды

Сжигание дров в Коннектикуте

Сжигание дров для обогрева дома — давняя традиция в Новой Англии. В зависимости от источника древесины она может стать экономически эффективной альтернативой использованию ископаемого топлива. Однако эта практика приводит к выбросам внутри и снаружи помещений, вредным для здоровья человека. Умелое использование хорошо спроектированного и современного устройства для сжигания топлива может минимизировать, но не устранить эти выбросы.

Что такое древесный дым?

Дым образуется при горении древесины или других органических веществ. Дым от сжигания древесины состоит из сложной смеси газов и мелких частиц (также называемых загрязнением частицами, твердыми частицами или ТЧ). Помимо загрязнения твердыми частицами, древесный дым содержит несколько токсичных вредных загрязнителей воздуха, в том числе: бензол, формальдегид, акролеин и полициклические ароматические углеводороды (ПАУ). Чем эффективнее вы сжигаете дрова (например, используя дровяную печь, сертифицированную EPA, и сухую, выдержанную древесину), тем меньше образуется дыма и загрязнения.

Рисунок: Средние выбросы (фунты/млн Бтт тепловой мощности) для типа источника тепла. Агентство по охране окружающей среды США. (2018, 20 марта). Burn Wise Energy Efficiency.

Каковы последствия древесного дыма?

Дым может приятно пахнуть, но он вреден для вас. Наибольшую опасность для здоровья от дыма представляют мелкие частицы, также называемые мелкими твердыми частицами или PM2,5. Эти микроскопические частицы могут попасть в ваши глаза и дыхательную систему, где они могут вызвать жжение в глазах, насморк и заболевания, такие как бронхит. Мелкие частицы могут ухудшить симптомы астмы и вызвать приступы астмы. Мелкие частицы также могут вызывать сердечные приступы, инсульт, нерегулярный сердечный ритм и сердечную недостаточность, особенно у людей, которые уже подвержены риску этих состояний. Узнайте больше о влиянии мелких частиц на здоровье и окружающую среду.

Кто подвергается риску древесного дыма?

Древесный дым может затронуть всех, но дети, подростки, пожилые люди, люди с заболеваниями легких, включая астму и ХОБЛ, или люди с сердечными заболеваниями являются наиболее уязвимыми. Исследования показывают, что ожирение или диабет также могут увеличить риск. Новые или будущие матери также могут принять меры предосторожности для защиты здоровья своих детей, поскольку некоторые исследования показывают, что они могут подвергаться повышенному риску.

При выборе дровяного прибора учитывайте эффективность, выбросы и размер помещения, которое вы будете обогревать. Самые чистые дровяные и наиболее эффективные приборы отмечены этикетками, сертифицированными EPA и сертифицированными EPA. Если вы решили отапливать дом дровами, используйте самый чистый из возможных дровяных приборов.

Дровяные печи

Дровяная печь — это тип дровяного обогревателя, который обычно изготавливается из чугуна или стали. Дровяные печи, которые сжигают дрова в качестве топлива, могут использоваться как первичный или вторичный источник тепла. Для получения дополнительной информации посетите: Сводка требований к дровяным печам и пеллетным печам.
Список дровяных печей, сертифицированных EPA.

Пеллетные печи

Пеллетные печи внешне похожи на дровяные; однако вместо дров печи на пеллетах сжигают возобновляемое топливо, состоящее из измельченной, высушенной древесины и других отходов биомассы, спрессованных в пеллеты. Пеллетные печи работают, засыпая пеллеты в бункер, который автоматически подается в печь. В отличие от дровяных печей и каминов, большинству пеллетных печей для работы требуется электричество. Для получения дополнительной информации посетите: Сводка требований к дровяным печам и пеллетным печам.

Водяные обогреватели

Водяные обогреватели (также называемые дровяными котлами или наружными дровяными обогревателями/котлами/печами) сжигают древесину или другую биомассу для нагрева жидкости (воды или воды-антифриза), которая затем подается по трубам в жилые здания для обогрева. Водяные обогреватели обычно располагаются снаружи зданий, которые они обогревают, но могут также располагаться внутри помещений. Для получения дополнительной информации посетите: Сводка требований к водяным обогревателям на дровах.

Список сертифицированных EPA водяных нагревателей.

Камины

Существует два основных типа дровяных каминов: традиционные каменные камины и сборные маломассивные камины. Большинство каминов, будь то каменные или легкие, не используются в качестве основного источника тепла; их функция в первую очередь для атмосферы и вторичного нагрева.

Каминные топки аналогичны по функциям и характеристикам отдельно стоящим дровяным печам, но предназначены для установки в топку существующего каменного или металлического камина. Сертифицированный установщик позаботится о том, чтобы дымоход в вашем каменном дымоходе был установлен правильно. Если ваш камин заводского изготовления (или «без зазоров»), вы должны использовать вставку, которая была специально разработана и протестирована для вашего устройства, чтобы сделать его более эффективным и менее загрязняющим окружающую среду.

Модернизация камина – это устройство, которое устанавливается в существующий дровяной камин. Основная цель модернизации — уменьшить загрязнение древесным дымом от существующих каминов.

Печи с принудительной подачей воздуха

Печи с принудительной подачей воздуха (также известные как печи с подогревом воздуха) предназначены для сжигания кордовой древесины, древесных гранул или щепы для обогрева всего жилого помещения. Тепло от этих печей, которые обычно располагаются в помещении, распределяется по воздуховодам с помощью нагнетательного вентилятора. Трубы или дымоходы для этих печей обычно находятся на крыше дома, который они отапливают. Большие печи с принудительной подачей воздуха способны производить 65 000 БТЕ в час и более, в то время как небольшие печи с принудительной подачей воздуха производят менее 65 000 БТЕ в час. Для получения дополнительной информации посетите: Сводка требований к дровяным печам с принудительной подачей воздуха.

Список сертифицированных EPA печей с принудительной подачей воздуха.

Обогреватели для кладки

Обогреватель для каменной кладки представляет собой сооружаемое или собираемое на месте отопительное устройство, работающее на твердом топливе, состоящее из топки, большого массива кладки и лабиринта теплообменных каналов. Он накапливает тепло от быстро горящих пожаров в своей каменной кладке и медленно отдает тепло в дом в течение дня. Кирпичные обогреватели в настоящее время не требуют сертификации EPA.

В дополнение к дровяным приборам существуют также альтернативные варианты отопления, в том числе:

Воздушные и грунтовые тепловые насосы

Современные тепловые насосы, подходящие для холодного климата Новой Англии, чрезвычайно эффективны. В отличие от устаревших печей, котлов и обогревателей, работающих на электрическом сопротивлении, тепловые насосы не преобразуют электричество в тепло. Вместо этого они используют сравнительно небольшое количество электроэнергии для перемещения существующего тепла с улицы в помещение. А летом они обеспечивают экономичное охлаждение (перенос внутреннего тепла наружу), устраняя необходимость в кондиционере. Они не производят выбросов; и по мере того, как электроэнергия из сети год за годом становится чище, тепловую энергию обеспечивают тепловые насосы. Для получения дополнительной информации посетите: Тепловой насос с воздушным источником и Тепловой насос с источником из земли.

Газовые котлы и печи

Газовые котлы и печи предназначены для сжигания либо природного газа, либо пропана. Они очень мало загрязняют окружающую среду, требуют минимального обслуживания и могут быть установлены практически в любом месте дома. Современные газовые котлы и печи могут вентилироваться через существующий дымоход или напрямую через стену за печью. Хотя некоторые модели не требуют внешней вентиляции, EPA не поддерживает их использование из-за проблем с качеством воздуха в помещении. Для получения дополнительной информации посетите: Газовые котлы и печи.

Декоративные поленья для камина

Декоративные поленья для камина можно установить в существующий камин. Хотя декоративные бревна не предназначены для использования в качестве значительного источника тепла, они представляют собой альтернативу сжиганию древесины. Поскольку они сжигают либо природный газ, либо пропан, они имеют низкий уровень выбросов загрязняющих веществ.

Установка и техническое обслуживание

Дровяной котел правильного размера и размещения с системой вентиляции, обеспечивающей достаточную тягу, снизит расход древесины, выработает больше полезного тепла и уменьшит затраты на техническое обслуживание при неэффективном пожаре. Опытные специалисты правильно подберут и разместят оборудование для наилучшего распределения тепла.

Сертифицированный специалист должен установить вашу дровяную печь или каминную топку, сертифицированную EPA, чтобы обеспечить надлежащую работу. Сертифицированный технический специалист также должен проводить ежегодное техническое обслуживание системы, чтобы убедиться, что она продолжает работать должным образом.

Независимо от того, устанавливаете ли вы дровяной прибор самостоятельно или нанимаете сертифицированного специалиста, вам потребуется разрешение и проверка вашего местного строительного департамента, чтобы убедиться, что установка соответствует строительным и противопожарным нормам.

Примечание. Наружные дровяные печи (OWF), построенные, установленные, установленные или модифицированные после 8 июля 2005 г., должны соответствовать положениям Общего статута Коннектикута 22a-174k. Прочтите информационный бюллетень по сжиганию древесины на открытом воздухе в Коннектикуте (PDF) для получения дополнительной информации.

Чтобы найти сертифицированного специалиста рядом с вами, обратитесь в Американский институт безопасности дымоходов или Национальный институт каминов.

Нормативные требования и стандарты производительности

Наружные дровяные печи (OWF), построенные, установленные, установленные или модифицированные после 8 июля 2005 г. , должны соответствовать положениям Общего статута Коннектикута 22a-174k. Владельцы или операторы OWF также должны соблюдать Правила агентств штата Коннектикут, разделы 22a-174-18, 22a-174-23, и все применимые местные постановления. Прочтите информационный бюллетень по сжиганию древесины на открытом воздухе в Коннектикуте (PDF) для получения дополнительной информации.

EPA недавно ужесточило свои стандарты чистоты воздуха (стандарты производительности для новых бытовых дровяных обогревателей, новых бытовых водяных обогревателей и печей с принудительной подачей воздуха) для бытовых дровяных обогревателей, чтобы сделать новые обогреватели значительно чище и улучшить качество воздуха в сообществах, где люди сжигают дрова для нагревать. Правило распространяется на новые дровяные обогреватели для жилых помещений, изготовленные после 15 мая 2015 года. Для получения дополнительной информации посетите Окончательные стандарты производительности нового источника для жилых дровяных обогревателей.

Содействие соблюдению требований для производителей и розничных продавцов

В помощь владельцам малого бизнеса, которые производят и распространяют новые бытовые дровяные печи, пеллетные печи, водяные обогреватели и дровяные печи с принудительной подачей воздуха, EPA и DEEP разработали следующие руководства по соблюдению требований:

• Small Руководство по соблюдению стандартов для новых жилых дровяных обогревателей, новых жилых водяных обогревателей и печей с принудительной подачей воздуха

Руководство по соответствию

• для розничной продажи новых бытовых дровяных обогревателей, водяных обогревателей и печей с принудительной подачей воздуха в соответствии с требованиями Федерального стандарта эффективности новых источников (PDF)
• Информационный бюллетень по дровяному сжиганию на открытом воздухе, Коннектикут (PDF)

Правильно установленные и правильно используемые дровяные приборы не должны дымить. Если вы видите или чувствуете запах дыма, у вас могут быть проблемы. Эффективный огонь требует хороших дров, использования правильной древесины в нужном количестве и хорошей техники разведения костра.

Разведение костра

Получите максимальную эффективность от вашей дровяной печи или камина, выполнив следующие шаги:

• Выдержите дрова не менее 6 месяцев.
• Храните дрова на открытом воздухе, над землей, с накрытым верхом. Посмотрите видео EPA «Как построить сарай для хранения дров» на You Tube.
• Древесина лучше всего горит при содержании влаги менее 20 процентов. Проверьте древесину с помощью измерителя влажности древесины, прежде чем сжигать ее. Смотрите Wet Wood от EPA на You Tube.
• Разожгите огонь газетой, сухими щепками или любыми природными средствами для разжигания огня, или установите зажигалку на природном газе или пропане в открытом камине.
• Покупайте и сжигайте дрова местного производства, чтобы снизить риск переноса инвазивных лесных вредителей на вашу территорию.
• Узнайте больше из кампании «Не двигай дрова».

Безопасная практика сжигания древесины

При использовании дровяного прибора соблюдайте следующие правила безопасной эксплуатации:

• Держите легковоспламеняющиеся предметы, такие как шторы, мебель, газеты и книги, вдали от прибора.
• Используйте только газеты, сухую растопку и полностью натуральные или органические средства для разжигания огня. Никогда не разжигайте огонь бензином, керосином или угольным стартером.
• Не сжигайте влажную или сырую (непросушенную) древесину. Влажное сжигание заставит вас сжигать на 30% больше дров для получения того же количества тепла.
• Многие бревна из воска и опилок производятся только для открытых каминов. Прежде чем использовать искусственные поленья, ознакомьтесь с инструкцией по эксплуатации дровяной печи или каминной топки.
• Если вы используете готовые бревна, выбирайте те, которые изготовлены из 100% прессованных опилок.
• Разводить костры. Для большинства приборов тлеющий огонь небезопасен (увеличивает вероятность возгорания дымохода) или эффективен.
• Держите дверцы вашего дровяного прибора закрытыми, если только вы не загружаете или не разжигаете живой огонь. Вредные химические вещества, такие как угарный газ, могут попасть в ваш дом.
• Регулярно удаляйте пепел в закрывающийся металлический контейнер. Храните контейнер на открытом воздухе на негорючей поверхности.
• Держите под рукой огнетушитель.
• Перед сжиганием проверьте индекс качества воздуха (AQI).
• Не сжигайте дрова в дни, когда качество воздуха «нездорово для чувствительных групп» или выше.

Что нельзя сжигать

Эти материалы могут выделять токсичные или вредные химические вещества при горении, могут повредить ваш прибор и увеличить вероятность пожара в дымоходе:

• Бытовой мусор, включая картон, пластик, пенопласт и цветные чернила на журналах, коробках и обертках
• Покрытая, окрашенная и обработанная под давлением древесина
• Морская коряга, фанера, древесностружечная плита или любая древесина с клеем на поверхности или внутри нее
• Влажная, гнилая, больная или заплесневелая древесина
• Пластмасса, асбест, резина, навоз и останки животных

Чтобы еще больше отделить мифы о сжигании дров от фактов, посмотрите фильм Wastebusters — Мифы о сжигании дров на канале DEEP You Tube. Канал.

Дровяные обогреватели, изготовленные до 1990 года, сжигают древесину менее эффективно, что приводит к перерасходу топлива, загрязнению наружного воздуха и созданию пыли в вашем доме. Замена старого дровяного обогревателя или камина на более энергоэффективный прибор может сэкономить топливо, деньги и защитить ваше здоровье и здоровье вашей семьи. Многие более чистые и энергосберегающие варианты сертифицированы EPA. Как правило, чем ниже выбросы, тем выше эффективность.

Насколько эффективен ваш дровяной прибор?

Более новая, правильно установленная дровяная печь разжигает более горячий огонь, требует меньше топлива и выделяет меньше дыма. Убедитесь, что ваш дровяной обогреватель сертифицирован EPA. Чтобы идентифицировать устройство, сертифицированное EPA, найдите металлическую бирку сзади, обратитесь к руководству пользователя или просмотрите список устройств. Обогреватели со сплошными дверцами, как правило, устарели и должны быть заменены и утилизированы надлежащим образом. Чтобы узнать больше, посетите страницу Как выбрать прибор.

Какими дровами нужно топить?

Если вы сжигаете дрова, убедитесь, что они сухие или выдержанные. Влажная древесина может создавать чрезмерное количество дыма. Влагомеры позволяют проверить уровень влажности в древесине, их можно купить в хозяйственных магазинах или в Интернете. Правильно высушенная древесина должна иметь показатель 20% или меньше. Твердая древесина, как правило, имеет наибольшую энергию на шнур. Чтобы подготовить древесину к эффективному сжиганию, выполните следующие действия:

• Разделите древесину на куски диаметром 6 дюймов или меньше для более быстрой сушки.
• Сложить с пола, раздвоенной стороной вниз
• Укрытие для защиты дерева от дождя и снега
• Хранить не менее 6 месяцев для мягкой древесины и не менее 12 месяцев для твердой древесины.
• Смотреть передачу Агентства по охране окружающей среды США «Разделить, сложить, накрыть, хранить: четыре простых шага к сушке дров» на You Tube.

Если вы сжигаете древесные пеллеты, используйте пеллеты, сертифицированные Институтом пеллетного топлива (PFI), и всегда держите ваши пеллеты сухими, а нагреватель пеллет – чистым и ухоженным.

Что еще я могу сделать для повышения энергоэффективности?

Утепление дома путем герметизации и изоляции трещин и щелей может помочь снизить общие потребности в отоплении и расходы на отопление. Замажьте окна, двери и трубы герметиком, чтобы закрыть воздушные зазоры и добавить изоляцию на двери и окна. Посетите страницу улучшения дома ENERGY STAR Агентства по охране окружающей среды, чтобы получить дополнительные советы.

Посетите веб-страницу индекса качества воздуха, чтобы проверить местный прогноз качества воздуха, прежде чем сжигать его.

Burn Wise — это добровольная партнерская программа между Агентством по охране окружающей среды, государственными учреждениями, производителями и потребителями, направленная на то, чтобы подчеркнуть важность сжигания правильной древесины, правильным способом и в правильном устройстве.

Американский институт безопасности дымоходов (CSIA) может помочь вам найти сертифицированного трубочиста. CSIA — некоммерческая образовательная организация, занимающаяся безопасностью дымоходов и вентиляционных систем.

Национальный институт каминов (NFI) является независимым некоммерческим профессиональным сертификационным агентством. NFI сертифицирует проектировщиков и монтажников бытовых топочных устройств и вентиляционных систем.

HPBA — это отраслевая ассоциация производителей, розничных продавцов и дистрибьюторов всех типов каминов, печей, обогревателей, барбекю, бытовых приборов и аксессуаров для улицы.

Посмотрите на канале HPBA Home Heating Help You Tube. канал.

BETP управляет вопросами политики в области широкополосной связи и телекоммуникаций, а также развертыванием программ для DEEP с целью создания чистого, экономичного, устойчивого и надежного будущего в области энергетики и технологий для всех жителей.

Посетите веб-страницу BETP по возобновляемым источникам тепловой энергии.
