Тт котел с теплоаккумулятором схема: Схемы обвязки твердотопливный котел + теплоаккумулятор + резервный котел

Схема отопления с теплоаккумулятором, расчет и подключение к котлу с теплообменником, смотрите видео и фото

Содержание:

1. Функциональные особенности теплоаккумулятора

2. Использование теплоаккумуляторов для твердотопливных котлов

3. Тепловой аккумулятор для электрокотла

4. Системы многоконтурного отопления с теплоаккумуляторами

5. Правила установки и расчет

Многие хозяева часто сталкиваются с вопросом касательно того, что такое тепловой аккумулятор, используемый в отопительной системе, и как он функционирует. Об устройстве этих механизмов, а также о том, как должно проходить подключение теплоаккумулятора к котлу, далее и пойдет речь.

Функциональные особенности теплоаккумулятора

Аккумуляторный отопительный бак внешне представляет собой высокую емкость цилиндрической или квадратной формы, оснащенную несколькими патрубками, расположенными на разном уровне. Объем такого резервуара может составлять от 20 до 3000 литров, однако наиболее распространенными образцами являются модели от 0,3 до 2 м³.

Функциональность такого оборудования является действительно высокой и отличается следующими признаками:

• конструкция может быть оснащена большим числом патрубков (от четырех до нескольких десятков). Влияет на это, в первую очередь, то, какой конфигурацией обладает система отопления с теплоаккумулятором, а также то, сколько контуров в ней имеется;
• это оборудование можно оснастить теплоизоляцией, которой может выступать такие традиционные материалы, как минеральная вата или вспененный полиуретан. При этом правильнее будет изолировать бак даже в том случае, если он располагается в отапливаемом помещении, поскольку это позволит избежать непредвиденных потерь тепла;
• материалом для изготовления стенок теплового аккумулятора своими руками могут послужить такие элементы, как черная или нержавеющая сталь. Второй материал обеспечит оборудованию более долгий срок службы, однако приобрести его будет дороже;
• существует возможность разделения конструкции бака на сообщающиеся сегменты, отделенные друг от друга расположенными горизонтально перегородками. Данная мера позволяет теплоносителю иметь примерно одинаковую температуру в той или иной части механизма;
• бак может быть оснащен особыми фланцами, предназначенными для установки ТЭНов (трубчатых электронагревателей). Их использование может допускать возможность того, что весь аппарат будет функционировать по принципу электрического котла;
• в том случае, если оборудуется теплоаккумулятор с теплообменником, емкость аккумулятора может выполнять функцию приготовления горячей воды, пригодной дл питья. При этом теплообменник в этом случае может быть как обычным проточным пластинчатым, так и накопительным баком внутри резервуара. Так или иначе, расчет теплоаккумулятора для отопления не предусматривает большие затраты на нагрев воды для этих целей;
• снизу агрегата может находиться еще один теплообменник, предназначенный для установки коллектора солнечного тепла. Монтируется он внизу системы потому, что эффективную теплоотдачу можно обеспечить даже при условии, если производительность коллектора будет невысокой, к примеру, в вечернее время. Читайте также: «Солнечная батарея для нагрева воды своими руками».

Использование теплоаккумуляторов для твердотопливных котлов

Для котлов такого типа схема отопления с теплоаккумулятором предусматривает такой режим работы, при котором топливо сможет по возможности сгорать без какого-либо остатка, а мощность оборудования, равно как и его КПД, будут максимальными. Для того чтобы отрегулировать мощность оборудования, можно ограничить подачу воздуха к камере сгорания.

Схема подключения теплоаккумулятора к твердотопливному котлу предусматривает такую систему, при которой:

• тепло, производимое работающим при максимальной мощности котлом, направляется непосредственно к резервуару с водой для ее нагрева;
• по окончании полного сгорания топлива теплоноситель не прекращает циркулировать по системе от бака накопления до радиаторов, постепенно забирая у него тепловую энергию. Читайте также: «Схема подключения твердотопливного котла к системе отопления».

Как результат, растапливать котел придется гораздо реже, что позволит сэкономить значительную часть времени и физических сил.

Тепловой аккумулятор для электрокотла

Самодельный теплоаккумулятор отопления, используемый вместе с котлом, работающим от электричества, также может обеспечить некоторую выгоду, несмотря на то, что большинство современных электрокотлов не требует тщательного ухода и прекрасно функционируют без чьего-либо вмешательства. Читайте также: «Самодельный пиролизный котел».

Особую пользу такая система будет нести при условии ночного тарифа. Так, в темное время суток стоимость на электроэнергию может быть значительно меньшей по сравнению с дневной ценой на киловатт-часы.

Поэтому функционирование аккумулятора отопления проходит по следующей схеме:

1. В ночное время автоматизированный котел самостоятельно включается в нужное время, при этом нагревая аккумулятор отопления до температуры, равной 90°.
2. Днем все полученное тепло расходуется на обогрев жилища. При этом регулировать расход воды можно, настроив желаемым образом производительность насоса циркуляции. Читайте также: «Как установить тепловой аккумулятор для отопления разными видами котлов».

Системы многоконтурного отопления с теплоаккумуляторами

Еще одно неоспоримое достоинство бака накопления – это потенциальная возможность эксплуатировать его как гидрострелку (прочитайте: «Гидрострелка для отопления»).

Подобная функция является очень нужной, так как ввиду того, что корпус бака оснащен как минимум четырьмя патрубками, появляется возможность отбирать теплоноситель с нужной температурой на том или ином уровне накопительного бака. Это даст возможность оборудовать качественный контур с высокой температурой, оборудованный радиаторами, а также отопление с низкими температурами, как, например, в теплом полу.

Однако не стоит забывать и о насосах, имеющих схемы контроля нагрева, поскольку температура на разных уровнях накопительного резервуара в разное время суток, как известно, отличается.

При этом функция патрубков не сводится исключительно к отводам для отопительных контуров. Сразу несколько систем котлов, оборудованных по разному типу, можно подключить к одному аккумулятору отопления.

Правила установки и расчет

Принцип подключения теплоаккумулятора является таким же, как и у гидрострелки, а основное отличие заключается только в теплоизоляции и объеме. Эти механизмы нужно монтировать между двумя трубопроводами, идущими от котла – обратным и подающим. Подающий элемент подключается к верхней части резервуара, в то время как обратный – к нижней. Читайте также: «Как подобрать теплоаккумулятор для котлов отопления – принцип работы, преимущества использования».

Для того чтобы рассчитать тепловую емкость устройства, можно воспользоваться следующей формулой: Q = mc (T2-T1). В данном случае Q – это количество накопленного тепла, m – масса, которой обладает вода в емкости, c – показатель удельной теплоемкости, измеряемый в Дж/(кг*К) и равный 4200, а Т2 и Т1 – исходный и конечный параметр температуры воды.

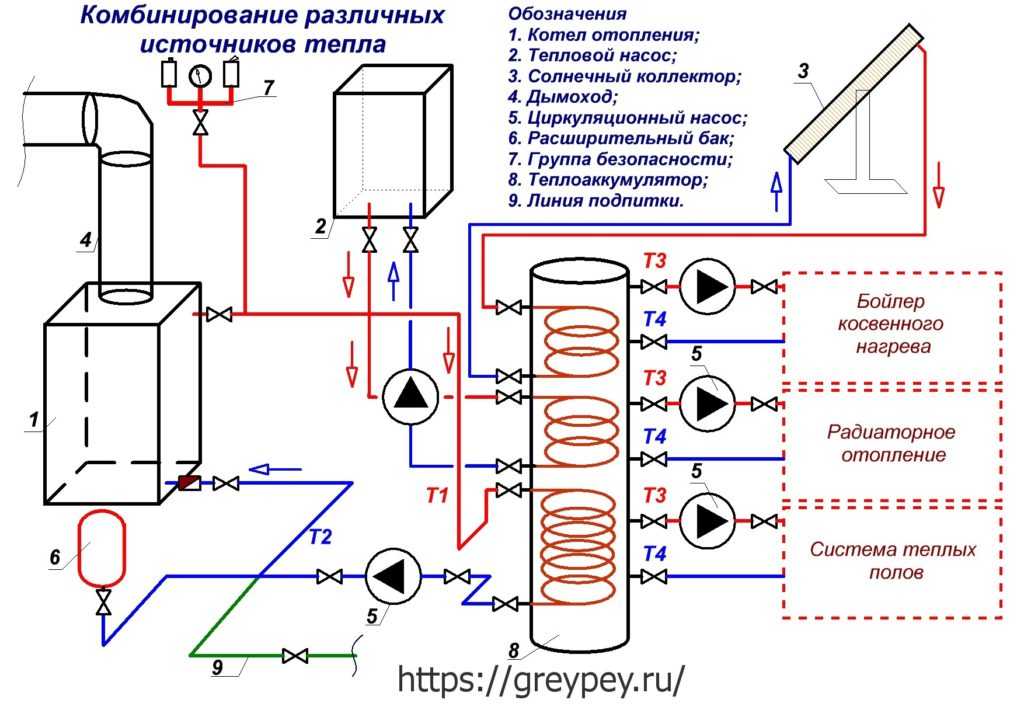

Пример использования теплоаккумулятора в схеме отопления:

Данная формула позволит правильно рассчитать то, какую тепловую емкость должен иметь теплоаккумулятор для котлов отопления. При возникновении вопросов относительно создания и монтажа теплоаккумуляторов, а также во избежание неполадок во время дальнейшей эксплуатации всегда можно обратиться за помощью к квалифицированным специалистам, в наличии у которых всегда имеются фото вариантов оборудования, а также подробные видео по их правильной установке.

Обвязка твердотопливного котла с теплоаккумулятором

Оптимальная схема обвязки твердотопливного котла с теплоаккумулятором подразумевает параллельное подключение буферной ёмкости к отопительному контуру. Резервуар устанавливается между котлом и потребителями, в качестве которых обычно выступают радиаторы или система тёплых полов. Предложенная в статье схема является наиболее простой и в то же время исключает возможность возникновения любых нештатных ситуаций, способных вывести из строя какой-либо из важных узлов системы.

Естественная или принудительная циркуляция?

Система отопления (СО) с твердотопливным котлом рассчитывается на один из двух принципиально различных режимов работы. В зависимости от характера движения теплоносителя, СО бывает с естественной (ЕЦ) и принудительной (ПЦ) циркуляцией. Естественный ток воды в трубах происходит за счёт разницы в физических свойствах горячей и холодной воды. Жидкость с большей температурой имеет и больший объём, вследствие чего она постоянно вытесняет менее нагретую воду. Если правильно рассчитать диаметры труб и все необходимые уклоны, то теплоноситель будет иметь достаточную скорость движения, чтобы полноценно передавать тепло с котла на радиаторы.

В системах с принудительной циркуляцией за интенсивность перемещения воды по трубам отвечает циркуляционный насос. Наибольшей безопасности и эффективности работы отопительного контура с теплоаккумулятором (ТА) можно достичь включением сразу двух таких насосов. Один устанавливается между котлом и ТА, а второй — после ТА на линии подачи или оттока теплоносителя (до или после батарей). Размещение двух насосов практикуется не случайно. Это позволяет свести к минимуму образование конденсата в теплогенераторе, а также достичь высокого качества теплообмена между горячей водой в котле и батареями в доме.

Чтобы получить аналогичное КПД от теплосистемы с естественной циркуляцией, требуются очень точные гидравлические расчёты. Особенно много подводных камней возникает, когда в схему включается тепловой аккумулятор. Дополнительная буферная ёмкость имеет большой потенциал запасать энергию. Если этот потенциал направить не в то русло, то он начнёт расходоваться на понижение эффективности теплообмена. А это напрямую будет влиять на расход топлива и увеличит ежегодные затраты в отопительный сезон.

Таким образом, чтобы не переплачивать каждый год лишние деньги на топливо для котла, лучше сразу выбрать систему с принудительной циркуляцией. Отопление на ЕЦ теоретически может быть рассчитано с производительностью, сопоставимой с эффективностью ПЦ, но для этого придётся полностью положиться на профессионализм монтажной бригады. На практике только небольшое количество специалистов способны изготовить такой качественный гидравлический контур с ЕЦ и теплоаккумулятором.

Оптимальная схема обвязки твердотопливного котла с ТА

Ключевыми пунктами в проектировании хорошей системы являются её безопасность и высокий КПД. За надёжность работы и исключение потенциально опасных случаев в любой СО отвечает так называемая группа безопасности. Она состоит из трёх элементов:

1. Предохранительный клапан для сброса излишков давления
2. Манометр для визуального контроля давления
3. Воздухоотводчик для автоматического удаления воздуха из системы

Группа безопасности выглядит как металлический трезубец, и каждым «зубом» в нём является один из перечисленных выше приборов. Она устанавливается первой, на трубе подачи горячего теплоносителя. До группы безопасности нельзя размещать ничего, никаких клапанов, кранов или других элементов. Следующим элементом на подаче устанавливается тройник для создания малого контура котла.

Малый контур системы отопления

Задача малого контура заключается в том, чтобы повысить температуру теплоносителя, входящего в котёл по обратному трубопроводу. После группы безопасности размещается тройник. Он разделяет поток на две части — одна движется дальше к теплоаккумулятору, а вторая по дополнительной трубе направляется сразу в канал обратки через трехходовой смесительный клапан.

Этот клапан имеет терморегулятор, который связан с температурным датчиком, размещённым непосредственно перед входом обратного контура в котёл. Когда температура теплоносителя на возврате в котёл низкая, клапан полностью открыт и вода движется только по самому короткому пути, не доходя до холодного буферного бака. При получении сигнала от температурного датчика, что вода на обратке достигла 60 °С, клапан понемногу закрывается и пускает теплоноситель уже на ТА и в контур с радиаторами.

Чем больше прогревается вода, тем большее её количество идёт на тепловой аккумулятор и в батареи и тем меньше её движется по короткому контуру с клапаном. За это отвечает терморегулятор в клапане, который полностью закрывает короткий контур, когда охлаждённая вода из СО на входе в котёл достигает приемлемой температуры. Включение в схему трёхходового клапана с терморегулятором защищает котёл от холодного теплоносителя на обратке, который при больших объёмах гидравлического контура достаточно долго остаётся холодным.

Без такой защиты на входе в теплогенератор продолжительный период поступает охлаждённая вода. Вследствие чего в котле образуется и скапливается значительное количество конденсата. Опасность конденсата в том, что он содержит определённое количество кислоты. Неправильная обвязка приводит к постоянному воздействию этой кислой среды на металлический корпус теплогенератора. Несмотря на низкую концентрацию, кислый раствор при непрерывном контакте с металлом способен разъесть корпус всего за один сезон.

Между трехходовым смесительным клапаном и точкой входа обратного контура в котёл находятся ещё два устройства. Первое — это циркуляционный насос, ответственный за перемещение теплоносителя по малому кругу. А ближе всего к котлу находится расширительный бак или экспанзомат. Данное устройство выполняет функцию принятия на себя излишков давления в системе. Так как внутри бака вода находится под давлением, он способен не только принимать излишки давления, но и восстанавливать его недостаток, приводя тем самым систему в баланс. Его нужно включать обязательно через кран или вентиль, чтобы можно было при необходимости безболезненно снять устройство для замены или ремонта.

Подключение теплового аккумулятора и батарей

После разветвителя малого контура труба подачи теплоносителя входит в верхнюю точку теплоаккумулятора. Снизу из бака выходит труба обратного круга и подключается к трёхходовому клапану. Таким образом, контур между котлом и ТА замыкается. После бака на подаче в радиаторный контур устанавливается трёхходовой распределительный клапан. Дополнительная труба, идущая к каналу обратки радиаторного круга, соединяется с ним тройником.

Распределительный клапан, в отличие от смесительного устанавливается для частичного подмеса охлаждённого теплоносителя в трубопровод подачи. Если теплоноситель в системе горячий и ТА заряжен полностью, клапан минимизирует забор подогретой воды из буферной ёмкости. Он возвращает остывшую жидкость обратно в подачу, направляя её через тройник по трубе в клапан. Для этого к клапану подключается температурный датчик, который размещается сразу после второго циркуляционного насоса (ЦС) в радиаторном контуре.

ЦС монтируется либо на подаче, либо на обратке. Принципиального значения нет. Главное, чтобы он шёл после клапана, если он на трубе горячего контура. Либо перед тройником, если включение насоса осуществляется на трубе возврата охлаждённого теплоносителя. Этот насос нуждается в своевременном автоматическом выключении. С помощью двухпозиционного термостатического переключателя. Если в системе используются пластиковые трубы, их нужно защитить от расплавления перегретым теплоносителем.

После насоса на подаче устанавливается термостат, который отслеживает температуру входящей в радиаторный контур воды. При перегреве буферной ёмкости выше 100 °С и клапан по каким-то причинам даст сбой, то из ТА будет постоянно забираться слишком горячий теплоноситель. Термостат в штатном режиме работы системы позволяет насосу качать воду, но, когда жидкость превышает допустимые температурные показатели, температурный датчик срабатывает и переключатель размыкает контакт, идущий на насос, останавливая движение в контуре. Одновременно подаётся сигнал на звонок, который оповещает хозяина дома о необходимости срочной остановки котла.

Далее, по ходу трубопровода, размещается необходимое количество радиаторов для качественного прогрева всех помещений частного дома. В системе с тепловым аккумулятором все описанные выше узлы и элементы имеют важное значение. Функция каждого направлена на повышение КПД теплосистемы и обеспечение должного уровня безопасности. Серьёзного подхода также требует процесс выбора ТА. Рекомендуем устанавливать тепловые аккумуляторы Термико, так как этот производитель выпускает очень долговечные и прочные буферные ёмкости. Более дешевые или, тем более, самодельные резервуары здесь ставить не следует. Постоянный высокий показатель давления в гидравлическом контуре способен продолжительное время выдерживать только качественный заводской теплоаккумулятор.

Схема подключения твердотопливного котла с тепловым аккумулятором, бойлера косвенного нагрева и электрокотла

Подключение котла (монтаж-обвязка-монтаж) НЕ является следующим этапом после покупки твердотопливного котла, важно определиться кто и как будет его устанавливать определяйте заранее, и НЕ покупайте твердотопливный котел без установки, тем более в Минске. После покупки можно еще криво установить, и тогда какой смысл в твердотопливном котле, следует подойти к этому со всей серьезностью и ответственностью. Обвязка твердотопливного котла требует определенных знаний, умений и навыков. Самостоятельно обвязать твердотопливный котел вряд ли получится. Да, и это опасная идея. Итак, если вы все-таки решили доверить подключение твердотопливного котла специалисту, то наш совет: постарайтесь разобраться в этом процессе и хотя бы попытаться разобраться в нюансах установки котла самостоятельно (будете пользоваться им долгие годы в дальнейшем и эксплуатировать систему отопления, кстати котел на дровах используется чаще всего и имеет больше нюансов по обвязке).

• Обучение
• Безопасность
• Схемы
• Фото
• Видео
• Подведем итоги

Обвязка — комплекс работ по присоединению оборудования к инженерной системе (обвязка котла). Есть стропы: страховочные спортивные и для промышленного альпинизма, обвязки фундамента досками.

Попробуем перечислить некоторые нюансы при подключении твердотопливного котла. Монтаж котлов отопления начинается с подготовки пола и отвода дыма:

• подготовка основания для установки твердотопливного котла — оно должно быть строго горизонтальным. Поскольку твердотопливный котел имеет не маленький вес, то и стяжка пола, залитая под ним, должна быть 7-10 см. Размеры основания должны соответствовать размерам котла, увеличенным на 10%.
• также любой котел отопления (кроме электрического) требует подключения дымохода. Он может быть как внутри помещения (не утепленный) и выходить вертикально через крышу, так и изначально выходить горизонтально через стену и подниматься по стене дома над коньком (утепленный). Любой дымоход необходимо ежегодно чистить и контролировать.

Как правильно обвязать твердотопливный котел

Обвязка твердотопливного котла требует обеспечения определенных мер безопасности системы отопления:

Это лишь некоторые нюансы, соблюдение которых при подключении твердотопливный котел, на который нужно обратить пристальное внимание. Безопасность системы отопления дома – это первое, с чего начинается проектирование отопления.

Контур накопителя тепла

Постепенно прогревается все отопление, а клапан полностью перекрывает байпас — весь теплоноситель циркулирует через агрегат. Таким образом тепловой контур защищен от резких перепадов, что позволяет поддерживать в доме постоянный температурный режим. Соединительные трубы и элементы безопасности Придерживаясь схемы подключения, вставьте полную группу безопасности для данного типа котла, которая устанавливается перед запорной арматурой. Сначала создается первичное замкнутое кольцо, по которому теплоноситель движется по кругу под действием циркуляционного насоса.

Обычно это выглядит так: пока хозяин дома не спит, он посвящает время дровяному теплогенератору, ночью включается другой тип обогревателя.

Мы используем первичную и вторичную кольцевую систему. Но, чтобы работа одного из них не влияла на работу другого, на выходе каждого из них, после кранов, устанавливаются обратные клапаны.

При необходимости в схемы котлов могут быть включены программирующие устройства, позволяющие регулировать работу в зависимости от наружной температуры. Конечно, наиболее эффективно будет работать схема параллельного подключения газового и твердотопливного котла через буферную емкость.

Применение метода первичных и вторичных циркуляционных колец позволяет осуществить совместную обвязку ТТ агрегата и электрокотла.

Это возможно, если электрокотел работает постоянно и поддерживает температуру в системе отопления. Базовая схема, где имеется малый контур котла и трехходовой вентиль, показанная на рисунке, обязательна для использования при совместной работе с другими типами теплогенераторов. Это распространенная схема бюджетной обвязки твердотопливного котла. Пример отопления частного дома, часть 1

Схемы подключения котла для общего представления

Разберем жгут на схемах. Обвязка простого котла включает в себя:

• циркуляционный насос (1) для обеспечения движения теплоносителя (воды) в трубах и оборудовании системы отопления,
• расширительный бак (2) отводит излишки воды (теплоносителя) из система при нагреве и отдает обратно в систему,
• группа безопасности котла (3) с предохранительным клапаном, при закипании котла сбрасывает лишнюю воду в канализацию.

Далее идут системы безопасности людей и сам котел. Защищаем теплообменник котла от попадания на него чрезмерно холодной воды, которая раньше времени выводит его из строя. Ставим 3-х ходовой термостатический смесительный клапан (8) — если из обратки с радиаторов отопления идет холодная, для теплообменника котла более чем полезно, клапан включит подмешивание горячей воды.

Теперь мы защищаем людей от взрыва и ожогов. Особенностью обвязки твердотопливного котла является то, что горение твердого топлива в котле совершенно неуправляемо как в газовых, так и в электрических котлах. Поэтому обвязка системы отопления твердотопливным котлом обязательна во избежание чрезмерного перегрева воды до 95 градусов. в трубах и радиаторах отопления до температур, опасных для человеческого прикосновения. И для этого существует 3 отдельных способа охлаждения воды к радиаторам отопления, которые можно использовать одновременно.

Вариант 1: Смесительный клапан (7) при необходимости подает в трубу к радиаторам отопления более холодную воду из обратной воды от радиаторов отопления. Выглядит достаточно просто.

Вариант 2: Клапан 4-ходовой аварийного охлаждения теплообменника (4) с выносным датчиком при перегреве до 95 градусов. через обратку будет пускать холодную воду из водопровода в котел, а перегретую воду из котла выбрасывать в канализацию. Так как это возможно при отключении электричества в доме. Насос котла останавливается, а также насос в колодце. Поэтому холодная вода для охлаждения котла берется из гидроаккумулятора водопровода и ее может не хватить: устанавливаем дополнительный гидроаккумулятор (5) с обратным клапаном (6) для отключения его от водопровода.

Вариант 3: Аварийная самотечная схема с обратным клапаном (9) — на схеме показан как вариант, однако схема требует специфики, определенного низкого давления и температуры, может содержать для этих целей радиатор отопления.

Вариант 4: одновременное использование нескольких методов.

Схемы применения готовой обвязки Termicus OTK

Также существуют системы обвязки с гидравлическими разделителями и смесительными узлами из нержавеющей стали. На фото обвязка котла с двумя независимыми контурами и защитой котла от конденсата.

Насосный модуль для включения резервного электрокотла в контуре отопления с твердотопливным котлом. Обеспечивает своевременное подключение электрокотла. Особенностью этой схемы является отсутствие расхода электроэнергии на обогрев котлового контура (или др.), все вырабатываемое тепло уходит потребителю.

Отправьте нам паспортные данные котла, мы поможем подобрать необходимую конфигурацию обвязки.

Трубопровод твердотопливного котла

Схема подключения твердотопливного котла

Обвязка твердотопливного котла, подключенного к замкнутому контуру системы отопления, обязательно содержит группу безопасности котла, расширительный бак и циркуляционный насос. Твердотопливные котлы не имеют ряда функций безопасности; поэтому обвязка твердотопливного котла должна включать дополнительно указанные системы безопасности. Безопасное подключение котла является безопасностью жизни и здоровья домочадцев и должно обеспечивать минимальную рабочую температуру теплоносителя на входе в котел на уровне не менее 60°С. Теплообменник не должен подвергаться большим тепловым колебаниям- это предотвратит нежелательную деформацию металла и образование смолы и сажи в вашем котле. Это условие обеспечивается установкой смесительного узла. Он будет поддерживать необходимую температуру теплоносителя на входе в твердотопливный котел.

Монтаж твердотопливных котлов и обвязка твердотопливного котла должны производиться исключительно специалистами. Установка твердотопливного котла своими руками крайне опасна, тем более, что такая установка котла, скорее всего, не будет принята пожарными. Этот материал о том, как подключить твердотопливный котел, направлен на то, чтобы ознакомить вас с темой, чтобы ваш выбор и контроль специалистов по установке были более грамотными.

Фото монтаж отопления — Минская область, г. Дзержинск

Монтаж отопления: Минск — чертеж схемы, г. Дзержинск — обвязка котла на месте, монтаж дымохода. Да, начнем с карандашного рисунка схемы будущей системы отопления дома с реальным отопительным оборудованием: твердотопливный котел SAS мощностью 58 кВт, буферная емкость/аккумулятор тепла S-Tank на 2000 л, расширительный бак на 300 л, Циркуляционный насос Грундфос 32-60. Кстати, как и все, клиент выбирал дымоходы для «Купить котельную».

Монтаж твердотопливного котла отопления на фото выполнен Домом котлов Бай г.Минск.

Схемы: Котел ТТ

Также такой котел способен выдерживать высокую и длительную температурную нагрузку, имеет больший срок службы.

Это связано с тем, что сжиженный газ тяжелее воздуха, и если он протечет, то пойдет вниз. Без него эксплуатация таких обогревателей просто запрещена. Устройство должно располагаться на некотором расстоянии от боковых поверхностей: не менее см от лицевой стороны и более 50 см от боковых стенок.

Включает в себя образцы различной конфигурации в зависимости от энергоносителя и функциональных особенностей аппарата. Это не устраивает многих владельцев частных домов.

Как удешевить обвязку Принципиальная схема подключения твердотопливного котла предусматривает использование трехходового смесительного клапана, оснащенного термоголовкой и датчиком насадки. Но у него есть существенный недостаток – высокая стоимость.

Еще по теме: Составить смету на электрика

Подключение котла к источникам питания

Большинством моделей можно управлять с помощью удобных пультов дистанционного управления или панелей. Нарушение этого пункта сократит срок службы агрегата и приведет к ненужному загрязнению. Схема очень проста и может быть собрана в домашних условиях. При эксплуатации твердотопливного котла всегда есть риск перегрева теплоносителя, особенно на режимах, близких к максимальной мощности.

Самый простой вариант – подключить два теплогенератора параллельно через тепловой аккумулятор, который будет дополнительно выполнять функцию разделителя с низкими потерями. В противном случае повышенное давление в трубах может привести к их разрыву. Если расстояние от конька до дымохода не превышает сантиметра, то необходимо сделать выход на 50 см выше самой высокой точки. Котел подключается к системе холодного водоснабжения гибким шлангом. Устройство требует установки сразу нескольких устройств для организации циркуляции теплоносителя.

оставить отзыв

Вентиляция котельной Для нормальной работы котла котельная должна иметь систему вентиляции, причем не только вытяжную, но и приточную. Схема подачи топлива в таких котлах может быть автоматизирована, электронное управление.

После этого нужно установить котел на прочное основание с учетом всех расстояний, отрегулировать горизонтальное и вертикальное положение аппарата. После этого следует соединить трубы отопления, желательно подключение через запорную арматуру, при этом тщательно герметизируя стыки льном или сантехнической лентой. Котел подключается к системе холодного водоснабжения гибким шлангом. После этого необходимо проверить расположение колосников, заслонок, заглушек, шамотных камней. Герметичная система, теплоноситель не испаряется. Твердотопливный котел. Простая обвязка.

Совместная работа с электрокотлами

Очень часто дровяные или угольные водонагреватели становятся вторым отопительным агрегатом в котельной, где уже есть газовая или электрическая установка. Их нужно будет правильно соединить друг с другом для корректной совместной работы, чтобы один блок страховал другой. Это очень удобно, например, когда в одном из них прогорает весь уголь. Затем автоматически включается электрический или газовый водонагреватель. Типовая схема обвязки твердотопливного котла и электрического котла представлена ​​на следующем рисунке. Предполагается, что электронагреватель имеет собственный циркуляционный насос.

Схемы обвязки

Начнем с двух простых позиций:

• Первая касается устройства самого твердотопливного котла отопления. Помните — ни в одной из ее моделей и модификаций вы не найдете встроенных циркуляционных насосов и расширительных баков. Они выбираются отдельно. Первый – по мощности отопительного агрегата и площади отапливаемых помещений. Второй только исходя из объема охлаждающей жидкости. Кстати, объем расширительного бачка всегда составляет 10% от общего объема используемой охлаждающей жидкости.
• Вторая позиция — это, собственно, вопрос от потребителей, считающих, что суетиться по этому поводу нет смысла. Подключение твердотопливного котла простое – через два патрубка, один из которых подключается к подающему контуру тепловой сети, а второй к ее обратному контуру.

Вторая позиция корректно ставит задачи на подключение для установщиков. Но это самая простая схема. Кстати, тот, кто решил установить твердотопливный котел своими руками, выбирает именно этот вариант подключения и обвязки. Да и зачем заморачиваться, если есть простая и эффективная схема.

Но давайте посмотрим правде в глаза. Вышеупомянутая схема обвязки не единственная. Есть и более сложные варианты, основанные на одном очень важном правиле. Кстати, это правило почти все производители твердотопливных котлов указывают в качестве предупреждения в инструкциях по эксплуатации отопительных агрегатов.

В нем указано, что температура горячей воды в обратном контуре на входе в твердотопливный котел должна быть не ниже +60С.

Почему такие жесткие ограничения?

• Во-первых, это единственный способ избежать большой разницы температур внутри теплообменника, что положительно сказывается на сроке его службы.
• Во-вторых, это единственный способ избежать конденсации влажных паров внутри топки котла. Появление даже нескольких капель воды на стенках топочной камеры приводит к образованию на стенках топки смолы. Сажа и влага имеют этот негативный эффект.

Теперь нас интересует вопрос — как сделать так, чтобы все эти процессы не возникали, и температура в обратке не опускалась ниже +60С? Есть несколько вариантов.

Первый вариант

Это самое простое, что касается сложной обвязки твердотопливных котлов. Для этого необходимо встроить в систему отопления так называемый смесительный узел. Многие могут подумать, что это не только усложняет конструкцию, но и удорожает ее. По сути, смесительный узел представляет собой обычную трубную перемычку, соединяющую два контура системы отопления – подачу и обратку. Обычно одним концом врезается в участок между циркуляционным насосом и расширительным бачком, а другим — в любую точку питающего контура.

Зачем нужна эта перемычка? Он играет роль смесителя, куда поступает горячая вода из контура подачи и уходит в обратку. Таким образом, при необходимости можно повысить температуру теплоносителя на обратном участке тепловой сети. На перемычке должен быть установлен запорный вентиль.

То есть отопление работает в штатном режиме, пока температура в обратке не начнет падать. Как только он достигает критического уровня, срабатывает система автоматики и размыкается перемычка. Если вы установили в своем доме простой твердотопливный котел без сложной системы автоматики, то вам придется самостоятельно контролировать температуру теплоносителя и вручную перемешивать среды, открывая и закрывая запорный вентиль. Поэтому установка термометра на входе в твердотопливный котел является обязательным условием.

Второй вариант

Твердотопливный котел в системе отопления
Как обычно работает простой твердотопливный котел без автоматической подачи топлива? Вы вручную загружаете в топку дрова, торф, уголь и так далее. То есть вы полностью привязаны к отопительному агрегату. Мы немного опоздали с закладкой, и можно предположить, что сразу снизили температурный режим внутри помещений дома.

Какие варианты предлагают эксперты, чтобы облегчить вашу жизнь и уменьшить зависимость? Эту проблему можно решить, установив буферный бак. Что это такое, и при чем здесь обвязка твердотопливных котлов?

Начнем с того, что буферная емкость выступает в роли аккумулятора тепловой энергии. В нем находится вода, которая нагревается от подающего контура тепловой сети. Как только в топке котла прогорит топливо, а вы этого не заметите, теплоноситель начнет терять свою температуру. Так установленный буферный бак, а точнее, горячая вода в нем, начинает отдавать свое тепло теплоносителю. Это продлевает время работы системы отопления.

Чем будет отличаться схема обвязки котла от предыдущих вариантов? Бак, установленный в контуре, делит всю систему отопления на две секции:

1. В первом стоит отопительный котел.
2. Второй содержит радиаторы системы отопления.

А теперь самое главное, что касается обвязки котла с буферной емкостью. Всем известно, что котлы ТТ сложны в управлении и регулировке. Управлять ими практически невозможно. Тем более, когда вы забываете провести точную заправку топливом. Для этого рекомендуется установить еще один смесительный узел. То есть один уже установлен на первой секции и предназначен для повышения температуры в обратном контуре системы отопления. Второй блок должен располагаться во второй секции после буферной емкости. Его назначение – снизить температуру теплоносителя в момент пиковой работы твердотопливного котла.

Что мы получим в итоге? У нас есть одна схема трубопровода, где установлен буферный резервуар. Так что в нем может быть или не быть перемычки. Все зависит от того, как часто вы добавляете топливо. Если вы владелец котла с автоматической подачей топлива в камеру сгорания, то можно обойтись и без перемычки. В общем, в этом случае можно использовать самую простую схему обвязки.

Аварийная схема

Схема аварийной электропроводки
Возвращаемся к позиции, что управление твердотопливными котлами является проблемой номер один. В них перегрев теплоносителя – обычное дело, поэтому все производители без исключения пытаются найти способы охладить горячую воду до того, как она начнет превращаться в пар. Что они используют? Какие методы эффективны, а какие не очень?

Рассмотрим три основных способа охлаждения теплоносителя:

1. В камере сгорания котла установлены два теплообменника, которые находятся в тесном контакте друг с другом. Один работает на подогрев теплоносителя, а второй используется как холодильник. Его входная труба подключается к водопроводной сети, а противоположная – к канализации. При необходимости понизить температуру теплоносителя нужно просто открыть вентиль на трубе подачи воды и запустить холодную водопроводную воду во второй теплообменник. Вот как это работает.
2. Схема практически та же. Но внутри первого установлен только второй теплообменник. При таком расположении снижение температуры теплоносителя происходит в несколько раз быстрее и эффективнее.
3. И последний вариант. У него нет второго теплообменника. Его патрубки – входной и выходной – подсоединяются к двум трубам, которые с одной стороны подключаются к водопроводу, а с другой – к канализации. На стыке труб устанавливается вентиль, открывающий или закрывающий доступ холодной воды в систему отопления дома. Конечно, этого теплоносителя в отоплении становится больше, поэтому отводящая труба подключается к канализационной системе.

Скажем прямо — схема снижения температуры довольно странная. Но удивительно, что котлы с такой конструкцией присутствуют на рынке, и для них даже организованы сервисные центры.
