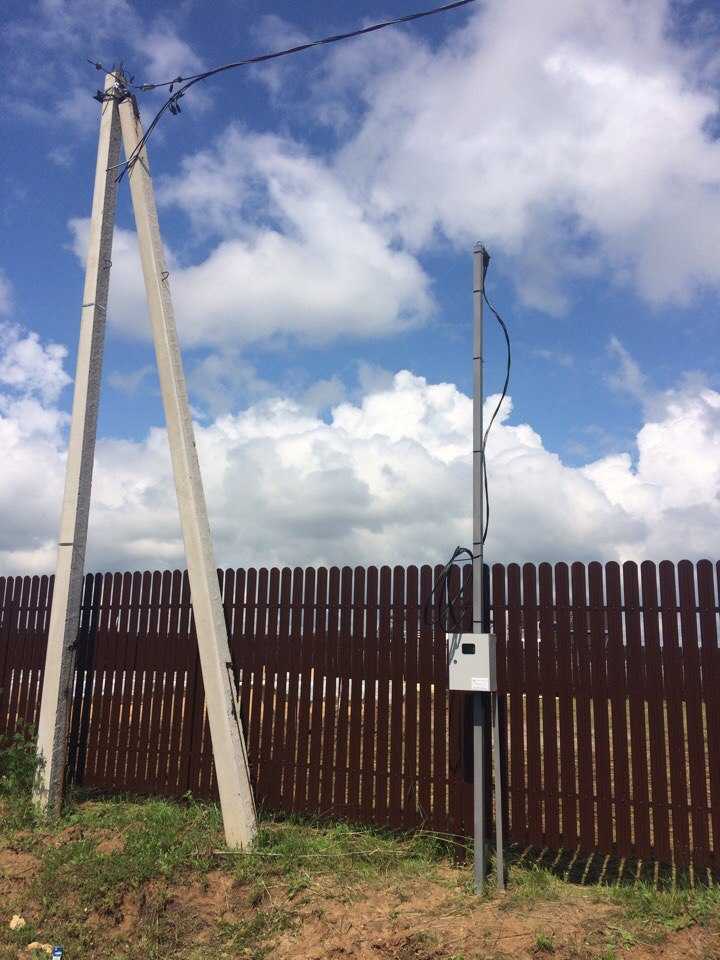

Трубостойка для ввода электричества в дом представляет собой опору, к которой крепят провод и шкаф со счетчиком. Установку производят с соблюдением ряда правил. В противном случае энергосбыт не позволит подключиться к ЛЭП.

Характеристики трубостойки для ввода электричества

Изделие имеет следующие параметры:

1. Высоту.
2. Величину заглубления.
3. Размеры поперечного сечения.
4. Отметку установки кронштейнов для крепления щитка.
5. Сопротивление контура заземления.

Конструкция

Стойка представляет собой вкопанный в землю металлический стержень. К нему приваривают следующие элементы:

1. В верхней точке — петлю под натяжной зажим для СИП.
2. На удобной для обслуживания высоте — кронштейны для шкафа.
3. Несколько ниже — болт или шпильку для подключения к заземлению. Ее нельзя окрашивать.

Электрод-заземлитель (уголок или прут) вбивают рядом в грунт на глубину не менее 3 м.

Ключевые преимущества

Изделие позволяет:

1. Подать электроэнергию на участок, где строительство только начинается. В данном случае не существует другого способа разместить щиток со счетчиком, вводным автоматом и другими аппаратами защиты.
2. На участке с готовым строением — сохранить его фасад привлекательным. При отсутствии трубостойки шкаф размещают на здании, что портит внешний вид дома.

Недостатки альтернативных вариантов:

1. Размещение шкафа внутри здания. Не приветствуется службой энергосбыта: по правилам прибор учета потребления электричества должен располагаться так, чтобы инспектор мог снять показания с улицы. Также требуют, чтобы схема подключения находилась на виду.
2. На опоре воздушной ЛЭП. Требуется разрешение службы энергосбыта. Возможны кража оборудования, повреждение шкафа вандалами или электриками в ходе работ на столбе. В последнем случае пострадавший не имеет права на компенсацию со стороны организации-поставщика.

Требования к трубостойке

Высота конструкции должна быть такой, чтобы расстояние от кабеля до земли составляло (м):

1. Для СИП — 2,5.
2. Для неизолированного провода — 2,75.
3. В случае прокладки над дорогой — 5.

Второе требование относится к сопротивлению заземлителя. Оно не может превышать 10 Ом.

Критерии выбора электропроводки

По эксплуатационным характеристикам предпочтительным является самонесущий изолированный провод. Его преимущества:

1. Длительный срок службы.
2. Отсутствие коротких замыканий при сильном ветре по причине перехлеста линий.
3. Широкий ассортимент зажимов, креплений и другой фурнитуры.
4. Простой монтаж.

Неизолированный провод выигрывает только в стоимости.

Выбор места установки

Существует 3 способа размещения конструкции.

На крыше здания

Такая стойка еще может называться гусаком. Из-за сложности монтажа и труднодоступности шкафа этот вариант является наименее желательным. К нему прибегают редко, когда отсутствует возможность реализовать другие способы.

На стене

Преимущество этого варианта заключается в высокой надежности.

Прикрепленная к капитальным конструкциям стойка держится прочно.

Повреждение транспортом или механизированным садовым инвентарем исключено. Способ не подходит для зданий с дорогой облицовкой, поскольку стойка и шкаф портят внешний вид фасада.

В виде отдельной конструкции

К этому варианту прибегают, чтобы сохранить привлекательность здания. По сравнению с предыдущими способами изделие обходится дороже, что объясняется следующими причинами:

• большими габаритами;
• повышенными требованиями к прочности.

Данный метод применяется чаще всего, поэтому далее он будет рассмотрен подробно.

Месторасположение отдельно стоящей трубостойки выбирают с учетом указанных в нормативах максимальных расстояний:

1. От границы участка (вглубь) — 25 м.
2. От опоры ЛЭП — 25 м.

Рекомендуется отвести под счетчик на участке такое место, чтобы выполнялись 2 условия:

1. Посторонние не имели к нему доступа.
2. Инспектор энергосбыта мог снять показания, не заходя во двор.

Шкаф располагают лицевой панелью в сторону улицы.

Изготовление трубостойки

Изделие не является сложным в исполнении, поэтому домовладелец может самостоятельно его сделать и установить. Кроме материала и слесарных инструментов потребуются сварочный аппарат и электроды.

Несмотря на простоту конструкции, рекомендуется сначала выполнить чертеж.

Размеры

Поскольку минимальные величина заглубления и расстояние от провода до земли составляют 1,5 и 2,5 м соответственно, длина изделия должна быть равна 4-5 м. Для прокладки линии над дорогой потребуется более высокая конструкция — 6,5-7,5 м.

Энергосбыт не разрешает изготавливать такие стойки самостоятельно и может потребовать приобрести сертифицированное изделие.

В этом случае необходимо напомнить поставщику о его обязанностях установить за свой счет дополнительную опору, если между ЛЭП и объектом находится дорога. Установленный нормативными документами минимальный размер поперечного сечения составляет 40 мм. Но для обеспечения заведомой прочности рекомендуется делать стойку из профилированной трубы с параметрами 80х80х3 мм. Квадратный прокат предпочтителен по той причине, что к нему легче приваривать кронштейны для шкафа. Их крепят на высоте 800-1700 мм так, чтобы свободно доставала рука.

Исходный материал

Для доставки на участок цельного отрезка трубы длиной 5 м потребуется спецтранспорт. Поэтому в большинстве случаев конструкцию изготавливают составной, соединяя части сваркой или с помощью болтов. Правильнее всего подобрать размеры заготовок так, чтобы верхняя плотно входила в нижнюю. Такое соединение является наиболее надежным. Если же все заготовки имеют одинаковое сечение, можно поступить следующим образом:

1. Вкопать в грунт вертикально 2 плети размером 60х60 мм и длиной по 3 м, так чтобы просвет между ними составлял 60 мм. При величине заглубления в 1,5 м высота надземной части будет такой же.
2. В просвет вставить третью плеть тех же габаритов. Суммарный размер выступающей над землей части составит 3 м.
3. Совместно просверлить все 3 плети в 2 местах и стянуть их болтами или шпильками.

Практикуют монтаж стойки на винтовую сваю диаметром 108 мм. Для завинчивания вручную понадобятся отрезки трубы 40 мм длиной 2-3 м. После внедрения сваи в грунт стойку вставляют в нее и приваривают.

Кронштейны изготавливают из стальной полосы.

После сборки изделие грунтуют или покрывают свинцовым суриком, затем окрашивают.

Подготовка ямы под монтаж трубостойки

Углубление делают с помощью садового бура. Для ускорения процесса первые несколько десятков сантиметров проходят лопатой.

На дне ямы устраивают песчано-щебеночную подушку. Действуют в таком порядке:

1. Засыпают песок на толщину 10-15 см с послойной трамбовкой через каждые 5-7 см. Перед уплотнением материал увлажняют.
2. Засыпают щебень на ту же толщину с послойной трамбовкой через 5-7 см. В результате уплотнения он частично внедряется в песок.

Подушка обладает дренажными свойствами. Благодаря ей подошва стойки всегда будет сухой.

Если предполагается установка электрода для заземления, выемку делают более широкой.

Установка трубостойки

Изделие помещают в яму, выставляют по отвесу в вертикальное положение и фиксируют деревянными клиньями или обломками кирпичей. Далее поступают одним из следующих способов:

1. Засыпают в яму грунт с послойной трамбовкой через 15-20 см.
2. Заливают бетон.

Первый вариант обеспечивает дополнительное заземление стойки (при отсутствии антикоррозионного покрытия из битума или подобного материала). Но у него есть недостатки:

• срок службы конструкции сокращается из-за ржавчины;
• возможен крен.

Земляные работы рекомендуется совместить с установкой электрода. В этом случае его необходимо будет забить только на 1,5 м.

После этого к изделию приваривают болт или шпильку для подключения провода.

Сборка шкафа учета

Наружное расположение шкафа обуславливает 2 негативных фактора:

1. Возможность кражи оборудования.
2. Сокращение его срока службы из-за перепадов температуры и влажности.

Поэтому ограничиваются установкой минимального набора устройств — счетчика и вводного автомата. Реле напряжения, УЗО и групповые выключатели монтируют в распределительном щите внутри дома.

Шкаф крепят к стойке 3 способами:

1. Заводской бандажной лентой. В этом случае отпадает необходимость оснащать стойку кронштейнами. Кроме ленты понадобятся бандажная машинка и скрепы.
2. С помощью болтов, продетых в специальные проушины.
3. На сварку. Нежелательный вариант, поскольку усложняется замена щита.

Запрещено вкручивать саморезы в заднюю стенку шкафа. Это нарушает целостность изделия, в результате чего оно перестанет соответствовать предусмотренному нормативами классу пыле- и влагозащиты IP54.

К электроду шкаф и стойку подключают перемычкой. Ее сечение в мм² зависит от материала:

• медь — от 4;
• алюминий — от 6;
• сталь — от 6.

Подключение к линии электропередач

Подвод электрических коммуникаций осуществляют по следующим правилам:

1. На стойке кабель фиксируют с помощью зажима.
2. На высоте до 2 м от грунта его помещают в металлическую гофру. Это требование относится и к проводнику в изоляции, в т.ч. СИП.
3. Ввод провода в шкаф осуществляют снизу, чтобы через отверстие внутрь не попадала вода.

Не рекомендуют прокладывать кабель внутри стойки. Причины следующие:

1. Выходное отверстие ослабит ее сечение.
2. В трубу будет проникать вода, вызывая коррозию.
3. Энергосбыт может заставить переделать подключение из-за возможности незаметного подсоединения к линии до счетчика. Вся схема должна хорошо просматриваться.

Соединение подводящего провода с ЛЭП производят посредством специального прокалывающего зажима. Это имеет право делать только сотрудник энергосбыта.

Распространенные ошибки

Чаще всего допускают следующие просчеты:

1. Выбирают место для трубостойки без учета удобства обслуживания шкафа.
2. Оставляют заусенцы, окалину или острые кромки в верхней части конструкции. Они повреждают изоляцию кабеля.
3. Используют тонкую гофру. Для проводника 4х16 ее диаметр не может быть менее 32 мм.
4. Применяют трубу небольшого сечения без оттяжки с противоположной от опоры ЛЭП стороны.

На верхнюю часть стойки оказывается боковая нагрузка от провода.

Без компенсирующей ее оттяжки тонкая труба постепенно сгибается.

Индивидуальная трубостойка от специалистов

Если домовладелец уделяет большое внимание оформлению своего участка, техническая конструкция на его фоне смотрится неприглядно. В этом случае рекомендуют заказать дизайнерскую стойку. Она будет выполнена, например, в виде ели, но с соблюдением всех технических требований.

Где можно купить трубостойку

Изготовлением и реализацией подобных изделий занимаются компании, специализирующиеся на работе с электрооборудованием. Например:

1. «Мэкника».
2. «АНТ Электротехника».
3. «Спецэлектрощит».
4. «ВиартаГрупп».

На что стоит обратить внимание при покупке

Приобретая изделие, проверяют следующее:

1. Сертификат государственного образца.
2. Допустимые нагрузки (приводятся в техническом паспорте).
3. Антикоррозийную защиту. Более всего в ней нуждается заглубляемая часть. Если стойка не заварена сверху или в ней проделаны отверстия, защита должна быть и внутри.

Дополнительные рекомендации

Полезно сделать следующее:

1. Вместо битумной мастики применить в качестве антикоррозийной защиты заглубляемой части термоусадочную трубку. Это дорогой, но более надежный вариант.
2. Густо обмазать болты и гайки техническим вазелином или другой смазкой. Она защитит их от ржавчины.
3. При отсутствии сварки использовать для крепления натяжного зажима вместо петли специальный крюк с резьбой. Для этого в трубе просверливают отверстие диаметром 12-16 мм. Крюк фиксируют гайкой.

Также необходимо регулярно обновлять лакокрасочное покрытие.

Трубостойка для ввода электричества на участок или в дом

Прокладку электрического кабеля возможно выполнить двумя вариантами, воздушным и подземным. Для кого-то более приемлем второй вариант, а для кого-то он неосуществим по причине расстояния и ещё ряда условий. И потому, наиболее часто владельцы загородных домов предпочитают выбрать воздушный способ прокладывания электропроводов от опоры ЛЭП до своего жилья.

Начальный этап

Сложно представить коттедж или загородный дом без электричества. Организация подведения энергии в жилое строение – дело очень ответственное, потому что от результата зависит надежность электропитания дома и, самое главное, его безопасность. Работы по подключению частных домов к линии электропередач (ЛЭП) должны выполняться только специалистом учреждения, в собственности которого она находится. При выборе воздушного пути прокладывания кабеля понадобится трубостойка. Для ввода электричества на участок без этой вещи не обойтись. Она представляет собой полую металлическую трубу, которая предназначена для креплений и подвешивания кабелей и проводов.

Не отступая от правил

Правилами допускается на подобных специализированных стойках монтировать и прочее оборудование, в число которых входят приемо-передающие антенны. Кстати, трубостойка для ввода электричества может понадобиться и при подземном методе подводки. Ведь если расстояние от земли до ввода в постройку меньше 2,75 метра, вот тогда также потребуется её применение. Это нужно для того, чтобы избежать случайного прикосновения к проводам, а только её длина обеспечит расстояние от поверхности земли до места ввода.

Подробнее об использовании

Трубостойка для ввода электричества — это отрезок трубы, загнутый сверху, который крепят на крыше или же на верхней части стены дома. Оттуда же этот предмет может заходить внутрь. Для того чтобы вмонтировать трубостойку на крышу, используют стальные растяжки. К стене же её крепят с помощью скоб и шурупов. Через конец трубы вводятся и выводятся провода как в здание, так и из него. В буквальном понимании трубостойка для ввода электричества является точкой входа электрокабеля в здание, откуда он будет подведён далее к энергопринимающим устройствам.

Конкретная и основная задача этой вещи, именуемой иногда в среде электриков «гусаком», – защита объекта, то есть в данном случае — жилого строения, от любых потенциальных рисков возгорания, плюс это также гарантия надежной защиты и содержания проходящего внутри силового кабеля в целостности.

Подведение к участку

Если расстояние между ЛЭП и домом больше 20 м, то необходимо ставить дополнительную трубостойку для ввода электричества, примерно где-то посередине этого промежутка. Это позволит избежать обрыва кабеля от собственной тяжести или же от воздействия окружающей среды, например от сильного ветра и прочих осадков. Между точками протягивают специальный трос, который предотвращает провисания провода. Проводник к нему крепят при помощи хомутов. Если требуется протяжка кабеля над проезжей частью, то высота его над землёй должна быть от 6 метров и выше. Над дорогами для пешеходов допускается его от 3,5 метра и выше, но ни в коем случае не ниже этого значения. Запрещена проводка сквозь деревья и кустарники.

Нюансы воздушной прокладки

Специальная металлическая труба-стояк используется одновременно и как канал для кабеля, и как опора, служащая для крепления изоляторов. Потому что монтировать их к ней значительно удобнее и проще, чем к стене здания. Для присоединения и надёжной фиксации подходят саморезы, болтовые зажимы и любые другие крепежи для металла. Трубостойка для ввода электричества должна быть присоединена к проводу заземления. От поверхности крыши кабель располагают не ниже двухметрового промежутка. Собственно, что касается проводов, то применимы любые виды, соответствующие по своим характеристикам требованиям наружной проводки.

Не отходя от стандартов

Если есть возможность, можно ли некоторые виды работ выполнить самостоятельно? Конкретный пример: не возникнет ли проблем с электросетями, если самостоятельно будет сделана трубостойка для ввода электричества? Своими руками выполнение её допускается, при условии полного соответствия полученного результата техническим условиям. Изготавливают этот элемент из стальной трубы. Если необходим ввод двух проводов, то внутренний диаметр её должен быть 20 мм, а под четыре провода – 32 мм. Во избежание попадания в трубу влаги, конец её должен быть загнут вниз, в буквальном смысле развёрнут в виде крюка на 180 градусов в противоположную сторону, вот так должна выглядеть трубостойка для ввода электричества (фото). Поверхность изнутри для защиты от коррозии необходимо обработать битумом, но можно и просто масляной краской. Край трубы на месте отпила нужно зачистить напильником, чтобы устранить заусенцы, которые могут повредить изоляцию кабеля.

Выбор электропроводки

Раньше, ещё до 1991 года для того, чтобы осуществить ввод электричества на участок использовались провода, не имеющие изоляции (марки АС). Но в наше время существует образец, разработанный специально для воздушной прокладки кабеля. Этот экземпляр имеет изоляцию, которую не страшат даже большие температурные перепады. Есть у него ещё один большой плюс: такой кабель не растягивается и при прокладке и не нуждается в присутствии поддерживающего троса. Выбор при покупке не заставит ломать голову, потому что такой провод представлен только в 2-х видах: четырёхжильный и двужильный. Кроме того, нельзя не отметить ещё одно немаловажное преимущество: для такого вида кабеля в продаже есть много дополнительных аксессуаров, предназначенных для соединений его с креплениями. Это очень удобные штуковины, не требующие к тому же никаких особенных усилий при монтаже. Стоит обратить на это внимание.

Особенности монтажа

Установить трубостойку для ввода электричества можно 3-мя способами:

1. Монтаж на крыше здания.
2. На стене.
3. В виде отдельной конструкции.

В первом случае изделие монтируют прямо на крыше, труба при этом насквозь проходит конструкции кровли, и изолируется с обратной стороны посредством фарфоровой втулки. Электрощитовая при таком варианте организована внутри здания. Сложность подобной сборки касается необходимости проделывания сквозного отверстия в крыше и его последующей герметизации.

Во втором случае трубостойку устанавливают непосредственно на стене строения. Проходя сквозь перегородку, внутри она входит в щиток. Там и организуют первичное распределение электролиний на объекте. Этот вариант установки считается более простым и безопасным, по причине того, что силовой кабель проложен через несгораемую часть стены.

И оставшийся вариант считается наиболее распространённым. Состоит конструкция из 2-х столбов, один из которых предназначен для энергопринимающего агрегата электрощитовой, а второй – это трубостойка для ввода электричества на участок. Конструкцию монтируют на границе территории и обеспечивают обычное подключение электричества на объекте. При таком способе точка ввода электричества полностью отделена от дома. Этим и объясняется его востребованность.

Технические моменты

В каждом из перечисленных вариантов трубостойка представляет собой отдельное инженерное сооружение, обладающее собственными специфическими особенностями и соответствию требованиям относительно объектов. С учётом вышеперечисленного можно выделить основное: трубостойка для счетчика требует особенного внимания к конкретным конструктивным элементам:

1. Изоляция подключаемого кабеля.
2. Выбор изоляторов: фарфоровые изоляторы и прочие системы ( с учётом особенностей объекта).
3. Форма трубы. Изгиб под нужным углом зависит от метода монтажа, к примеру, в стену она входит под углом 90 градусов с выводом на энергопринимающее оборудование.

Дополнительные нюансы

Установка трубостойки для ввода электричества требует также уделить внимание дополнительной технической специфике. Монтируя ввод через стену нужно учитывать возникновение перепада температур, так как он приведёт к конденсации жидкости от более холодного воздуха снаружи. В этом случае необходима защита проводника от влаги. Для этого сверлят отверстие в нижней поверхности трубы в том месте, где проходит её изгиб. Для надёжности и качества выбор материалов и сам монтаж лучше доверить профессионалам. Правильный ввод в дом электроэнергии — это гарантия бесперебойной её подачи от энергоносителя и распределения, влияющее на работу всей техники и бытовых приборов.

Надёжность в первую очередь

Если вам предстоит покупка трубостойки, прежде всего, необходимо изучить все конструктивные нюансы изделия. Не стоит этим пренебрегать, так как правильный выбор повлияет на безопасность и долговечность выбранного экземпляра. Информацию по внедрению его и особенностям монтажа может дать только профессионал. Потому что, именно опытный мастер учтёт такие показатели, как риск оледенения, ветровая нагрузка, и прочие факторы, сопутствующие пребыванию конструкции на улице. И надо заметить, что стоимость установки трубостойки специалистом не столь уж и высока, зато возможные риски от самостоятельного монтажа с нарушением технологии, имеют возможность нанести гораздо больший урон.

Предварительные шаги

Начало ввода электричества на участок – это, прежде всего, документированное согласование проекта и получение разрешения после рассмотрения всех технических условий в энергоснабжающей организации. После того, как «добро» на план работ от вышеупомянутой инстанции получено, можно приглашать специалиста, который произведёт монтаж электропроводки согласно заверенному документу. Ввод электричества в частное строение предусматривает установку всех компонентов внутренней сети. Монтируются счётчики и распределительные устройства. Собственно говоря, подведение ввод в дом электричества выполняется силами подрядных организаций.

Дизайнерская трубостойка

Рассмотрим ситуацию, когда технические условия владельцем участка уже получены и теперь надо подключить дом к сети, но высота трубостойки для ввода электричества не позволяет вписать её в ландшафт не испортив внешнего вида участка. В этом случае вы можете нанять специалистов, которые изготовят для вас индивидуальную трубостойку, которая сохранит гармонию вашего участка, и не выбьется из его стилистики. При этом всем техническим условиям она будет полностью соответствовать. Как вариант: выполнив трубостойку внешне «под берёзку» или в виде абстрактной фигуры, мастер-дизайнер замаскирует вмешательство цивилизации и не испортит эстетику вашего отдыха.

Самостоятельная установка

Во время заведения электролинии в дом, на трубостойке требуется выполнить зануление (то есть, соединить трубу с нулевой жилой). Для этого к так называемому гусаку приваривают металлический болт, располагая его вблизи от изоляторов ввода. Установленная трубостойка постоянно будет находиться под нагрузкой от натяжения проводов ответвления. Чтобы компенсировать это применяют оттяжки из круглой, имеющей в диаметре 5 мм, стали. Крепится подобная поддержка в кольцах либо на болтах, специально для этой цели приваренных к стойке ближе к её верхнему изгибу.

При установке в трубостойку продевают стальную проволоку либо тросик трос диаметром 3–4 мм для протяжки при помощи них проводов внутрь трубостойки. Для более лёгкой протяжки проводов их предварительно протирают какой-либо мягкой тканью, а саму трубостойку продувают изнутри сухим тальком. После того как кабели протянуты, концы трубы заливают битумом или закрывают посредством набивки в края портландцементной влагостойкой замазки.

Пара советов в заключении

К стене трубостойку прикрепляют с помощью скоб и шурупов. Для этого в бетонных, как и в кирпичных стенах, специально устраивают гнезда для шурупов, как для крюков под изоляторы. Болтовые соединения, необходимо выполнять с применением стопорящих дополнений, таких как контргайки, пружинящие шайбы, проволока. Эта предосторожность точно не будет лишней, так как установленная на крыше или даже на стене трубостойка будет подвержена частому раскачиванию от воздействия ветров, вследствие чего не исключается самоотвинчивание гаек. И ещё, помимо этого, все болтовые соединения по окончании монтажа ввода необходимо обильно смазать для защиты от коррозии техническим вазелином или какой-либо другой смазкой.

Как сделать своими руками промышленные полки из труб

Соберите свои собственные промышленные полки из труб с учебным пособием, пошаговыми инструкциями, подробным списком материалов, идеями украшения трубных полок навыки и умения. Вот бюджетное пошаговое руководство, чтобы сделать свой собственный.

Городской | Деревенский | Industrial

Эти промышленные полки для труб своими руками — это все. Если вы хотите заполнить пустую стену, создать забавный вариант хранения, добавить деревенский шарм кухне, офису или гостиной, эти промышленные полки из труб добавят в ваше пространство атмосферу современного городского фермерского дома.

И вместо того, чтобы тратить тысячи долларов на готовые версии, вы можете собрать их самостоятельно за небольшую часть стоимости.

Следуйте моему пошаговому руководству, чтобы сделать своими руками промышленные полки из труб.

Обновление полки для труб своими руками

Примерно через два года, наслаждаясь нашими прекрасными промышленными полками для труб своими руками, я решил, что пришло время для обновления. Изначально мы хотели завершить проект как можно дешевле, и это было основной причиной, по которой мы решили использовать недорогие 1-дюймовые платы.

Перенесемся в эту осень, когда мы решили заменить полки более качественными и толстыми сосновыми досками. В посте вы увидите фотографии с обоими типами досок. На самом деле это просто вопрос предпочтений и бюджета.

В зависимости от размера полки, которую вы хотите создать, ваши затраты и время будут варьироваться.

Для справки, вот статистика изготовленной нами промышленной полки для труб своими руками:

Промышленные полки для труб Статистика

Стоимость: $350

Время: One Weekend

• В первый день мы составили план, купили материалы и нанесли первый слой морилки.
• На второй день нанесли второй слой морилки, собрали детали и повесили на стену.

Если посчитать, сколько времени мне понадобилось, чтобы изучить проект, а затем убедить мужа сделать это вместе со мной, то общее время составит более шести месяцев. Но, в конце концов, мы сделали их примерно за 350 долларов, и они были завершены и готовы к стилизации в течение двух дней.

День первый

Мы произвели замеры, начертили план (в том числе подписанное изображение с размерами) и составили подробный список расходных материалов. Затем мы направились в хозяйственный магазин. На самом деле, если быть до конца честным, мой муж восемь раз ходил в скобяной магазин (магазины) в поисках всех нужных нам частей труб, и при обмене нескольких штук мы ошиблись.

Совет: не позволяйте детям выковыривать кусочки трубы. Вам нужно будет дважды проверить формы и размеры, потому что они не всегда находятся в правильной коробке. И, наконец, я нанесла первый слой морилки, чтобы он мог высохнуть в течение ночи (этот шаг не является обязательным).

День второй

День второй мы копили на «хорошие вещи». Мы нанесли последний слой морилки, собрали детали и повесили их на стену.

Как сделать своими руками промышленные стеллажи из труб своими руками

Перейти к…

• Шаг 1: выберите дизайн
• Шаг 2: определитесь с размером полки для труб своими руками
• Шаг 3: сколько опор нужно
• Шаг 4. Внешний вид и назначение промышленных стеллажей для труб
• Шаг 5: Какую отделку вы хотите для своих труб?

Шаг 1. Выберите свой дизайн

• Какими вы хотите видеть свои полки?
• Хотите, чтобы он «парил» по стене?
• Может быть, вы хотите, чтобы она висела на потолке?
• Или вы хотите, чтобы он был подключен к полу?

Для простоты мы решили использовать «плавающий». Моему мужу не нравилась идея делать дырки в потолке, и ему не хотелось резать ковер. Честно говоря, в этот момент я просто пытался сделать его счастливым и сосредоточенным, чтобы мы могли завершить этот проект.

Шаг 2: определитесь с размером полки для труб своими руками

• Измерьте пространство и найдите нужные шпильки.
• Большинство шпилек расположены на расстоянии 16 дюймов от центра, так что именно сюда будут крепиться ваши кронштейны. Вы должны использовать искатель шипов или перепроверить, чтобы убедиться. Вы не хотите планировать всю свою полку только для того, чтобы узнать, что она не может идти туда, куда вы хотите.
• Если вы делаете полку поменьше и не планируете ставить на нее что-либо тяжелое, вы можете повесить ее, не прикрепляя к стойкам (вы бы видели, как мой муж съежился, когда я спросила его об этом). Но, хотя он, вероятно, не стал бы рисковать , он все же сказал, что для его крепления можно использовать анкеры из гипсокартона. Однако с такой большой полкой, как та, что мы сделали, это не будет хорошей идеей.
• Начните планировать, для чего у вас есть место и что будет хорошо смотреться.

Шаг 3: Сколько опор вы хотите для своих трубных полок

Здесь вы решаете, хотите ли вы два или три опорных кронштейна для ваших промышленных трубных полок. Я подумал, что муженек переборщил, когда предложил три опорных кронштейна. Я видел отличный дизайн на Pinterest, в котором было всего два опорных кронштейна, и он выглядел потрясающе. Но он волновался, что поддержки всего с двумя будет недостаточно.

Помните, я пытался сделать его счастливым поэтому, конечно же, я позволил ему победить. Вот сделка. Ненавижу это говорить, но он был прав. В основном потому, что мы пытались сократить расходы и покупали самые дешевые платы, продаваемые в строительном магазине. Если бы мы использовали только два кронштейна, эти доски прогнулись бы под весом.

Шаг 4: Внешний вид и функции ваших промышленных стеллажей для труб

Итак, определитесь с внешним видом и функциями того, что вы хотите сделать. Например, если вы хотите создать медиацентр и хотите добиться некоторой симметрии, вам действительно нужно использовать два кронштейна. В этом случае вам нужно будет планировать заранее и покупать более прочные, твердые (читай: более дорогие) доски.

Решите, сколько промышленных полок для труб вам нужно, а затем подсчитайте количество досок, которые вам понадобятся. Нам нужна была одна полка в центре, которую мы могли бы использовать для более крупных предметов, поэтому мы посчитали на одну доску меньше. Я видел один без доски на самом верху, и это хороший вид, особенно если вы ставите полку близко к потолку, вы можете оставить ее, чтобы у вас была хотя бы одна полка с большим пространством для более крупных предметов. .

Шаг 5: Какое покрытие вы хотите для своих труб?

• Оцинкованный – это скорее простое серебристое покрытие. Эта отделка специально предназначена для защиты от ржавчины и стоит дороже.
• Черная отделка дешевле, но ее может быть сложнее найти в необходимом количестве (и, следовательно, множество хозяйственных магазинов). И, предупреждаю, с ним довольно грязно работать. Он покрыт маслом, поэтому вам нужно будет его помыть. Даже в этом случае черный будет продолжать отрываться от ваших рук.
• Я слышал о людях, использующих аэрозольную краску, чтобы сделать свои трубы более однородными.

Примечание. На некоторые оцинкованные поверхности нанесено специальное покрытие, поэтому у вас могут возникнуть проблемы с прилипанием аэрозольной краски. Прежде чем вы сойдете с ума от этой идеи, я бы проверил ее.

На основе ваших вышеперечисленных решений начните составлять список покупок, чтобы сделать полки для труб своими руками отдельно стоящими.

Наш список покупок для полки из труб своими руками

Чтобы построить стеллаж из пяти полок, шести перекладин и трех опорных кронштейнов, мы использовали вот что:

Щелкните на картинке, чтобы перейти к прямым ссылкам для совершения покупок. Мы включили эти партнерские ссылки для вашего удобства покупок. Мы понимаем, что у вас есть много вариантов, когда вы делаете покупки. Когда вы решите делать покупки у нас, это поможет поддержать наш блог, и мы ценим это!

33 – Черные промышленные трубы 10″ x 1/2″

18 – Настенные крепления («фланец» – технический термин)

12 – 1/2 ” 90-градусный коленчатый фитинг

5 — доски 1″ x 10″ x 6 футов (наименее дорогие) — Home Depot продает доски из тополя, подобные тем, которые мы купили, примерно по 5 долларов за штуку. На самом деле они 0,75″ x 9,25″.

При обновлении наших досок мы выбрали сосновые доски размером 1 1/2″ x 10 x 6 футов.

Банка морилки размером в кварту:

Я использовал краску Dark Walnut от Minwax для более тонких и недорогих досок.

Для более толстых сосновых досок мы выбрали более светлую и теплую окраску под названием «Ранняя Америка».

Пошаговая инструкция по сборке промышленных стеллажей для труб

1. Собирайте кронштейны по одному и раскладывайте их на полу.
2. Обязательно выровняйте все приспособления так, чтобы они точно совпадали друг с другом. Это необходимо, иначе вы получите волнистую полку. Примечание. Чтобы все трубы были обращены в одном направлении, некоторые из них должны быть натянуты сильнее, чем другие. Это не проблема, потому что, как только трубы будут закреплены на стене, это обеспечит надежное соединение, необходимое для устойчивости полки.
3. Приложите собранный блок к стене в заранее измеренном месте (должно совпадать со стойками). Это когда четыре руки действительно полезны — хорошо, необходим.
4. Используйте весы, чтобы убедиться, что он прямой, и отметьте стены для дюбелей.
5. Выровняйте устройство и закрепите его винтами. Примечание. Мы вставляем винты только в верхнее и нижнее отверстия, потому что левое и правое боковые отверстия шире шпилек.

6. Повторите шаги 1-5 и таким же образом установите второй опорный кронштейн.

7. Установите третий опорный кронштейн.

Надеюсь, ваши доски высохли, и вы сможете их сразу поставить.

Дальше самое интересное. Украшаем их. Мой муженек смеялся надо мной. Когда доски наконец высохли (на следующее утро), я буквально бегал по дому, собирая декор из каждой комнаты дома, а я еще даже не пил кофе.

Каждый сезон я с удовольствием меняю декор.

Летний декор моей полки. Очень хотелось больше белых акцентов. А всплеск естественной зелени казался очень свежим.

Эти полки из железных труб сами по себе являются самостоятельным элементом декора. Мне нравится украшать их и менять каждый сезон.

Что самое смешное в этом проекте? Мой муж любит их не меньше меня. Иди разберись.

Другие проекты «Сделай сам»

Если вам понравился этот простой проект промышленных полок из труб, посмотрите другие проекты домашнего декора своими руками.

Простое ручное вязание и недорогие объемные пледы для начинающих

Декор макраме – как создать простой декор для стен

Светильник из гирлянд в горшке «Сделай сам»

Несшиваемые тканевые занавески

Как сделать трафарет для камина (или пола) 9003

Джоди и Джули

* Эта статья содержит партнерские ссылки.

Резюме

Что нужно знать об электрических мачтах

Правила и нормы, касающиеся мачт электроснабжения, различаются в зависимости от того, в какой части страны вы живете, поэтому некоторая информация здесь может быть применима не во всех ситуациях.

В случае сомнений проконсультируйтесь с местной электроэнергетической компанией и инспектором по электротехнике.

1
/
12

Construction Pro Tips

Сервисный D rop

Верхний или подземный коммуникационный кабель представляет собой электрические проводники, которые идут от трансформатора, установленного в доме, опоры или к заземленной опоре. . Изменения в сервисном обслуживании всегда будут выполняться коммунальной компанией, а стоимость большинства изменений является обязанностью клиента. Основная проблема безопасности здесь заключается в том, что у служебных ответвлений нет предохранителей, автоматических выключателей или какой-либо защиты от перегрузки по току на конце подачи; они напрямую подключены к распределительной сети предприятия и постоянно находятся под напряжением.

К служебной мачте в воздушной разводке подходят три проводника, два незаземленных проводника (горячие ветки) и отдельный проводник с заземлением (нейтральный). Горячие ветки имеют черную термореактивную, полимерную или другую неметаллическую изоляцию проводников. Если все три провода подключены к служебной мачте, которая проходит через крышу и/или вниз по наружной стене дома в служебно-входном трубопроводе, обычно можно предположить, что в доме есть напряжение 240 вольт, так как каждая горячая ветка измеряет 120 вольт от каждой горячей ветви до нейтрали.

2
/
12

через Excel Energy

Кому что принадлежит?

Правила и обязанности, связанные с линиями электропередач, различаются в зависимости от муниципалитета и зависят от того, является ли линия электропередач государственной или частной. Линии общего пользования установлены и принадлежат коммунальной компании. Иногда они находятся в государственной собственности, а иногда в частной собственности. Коммунальные предприятия владеют всем, вплоть до точки обслуживания, точки подключения обслуживающего предприятия к системе электропроводки жилого помещения, причем точка обслуживания часто находится в частной собственности. Различные коммунальные компании определяют, где именно находится эта точка обслуживания, и она может сильно различаться в зависимости от того, находится ли электроснабжение над головой или под землей, от размера электроснабжения, измеряемого в амперах, от того, где оно начинается на коммунальном оборудовании и где оно заканчивается. на оборудовании заказчика. Частные линии электропередачи иногда встречаются в закрытых поселках, жилых комплексах, парках мобильных домов и автофургонов, университетских городках, крупных промышленных объектах и ​​в других местах.

Так что, если дерево все-таки упадет на мачту или сервисный павильон, приведенная выше таблица даст вам представление о том, кто за что отвечает, но в конечном счете все зависит от того, где вы живете и какая коммунальная компания вас обслуживает.

3
/
12

Советы Construction Pro

У мачты одно назначение

Из соображений безопасности не присоединяйте телевизионные, телефонные, кабельные или другие провода к сервисной мачте. К служебной мачте разрешается прикреплять только электрические проводники.

4
/
12

Советы Construction Pro

Избегайте деревьев

Убедитесь, что на воздушных ответвлениях нет деревьев, веток, мусора и растительности. Деревья, которые вырастают в служебные проводники, могут повредить проводники и привлечь удары молнии, что ежегодно приводит к многочисленным отключениям электроэнергии. Помните, что дерево высотой 4 фута и шириной 2 фута может вырасти до 60 футов в высоту и 30 футов в ширину. Некоторые коммунальные предприятия ввели программы замены деревьев, чтобы помочь клиентам правильно сажать правильные деревья в нужном месте, чтобы избежать проблем в будущем. Для получения информации о потенциале роста и посадке рядом с линиями электропередач обратитесь в свою коммунальную компанию, офис расширения округа, офис Департамента сельского хозяйства штата, окружного лесничего или местный питомник.

5
/
12

через Excel Energy

C абонементы для сервисных капель

• За исключением капельной петли, не менее чем на 12 футов выше конечного уровня
• В тех случаях, когда воздушные ответвительные проводники заканчиваются проходом через крышу или мачтой, длина проводника над крышей не должна превышать 6 футов
• Зазор не менее 18 дюймов над любой частью наклонной крыши
• Служебная мачта должна находиться на расстоянии не более 4 футов от края крыши по горизонтали
• Служебная мачта не должна быть выше уровня крыши более чем на 3 фута по вертикали; большинству коммунальных услуг потребуются растяжки или растяжки для дополнительной поддержки любой мачты высотой более 3 футов.
• Плоские крыши должны иметь зазор не менее 8 футов, а балконы должны иметь зазор не менее 10 футов
• Воздушные проводники должны иметь горизонтальный зазор 3 фута от всех окон, которые можно открыть, дверей, подъездов, балконов, лестниц, лестниц, пожарных выходов или подобных мест. Никто не должен иметь возможности захватить служебный проводник из этих районов.

6
/
12

через Excel Energy

Дополнительные допуски C для подвесных проводов D rop Проводники

1. При расположении рядом с бассейном воздушные проводники должны находиться на расстоянии не менее 10 футов от бассейна по горизонтали и не менее 22,5 фута в высоту.
2. Если в доме есть плоская крыша, свободное пространство должно быть 8 футов, а если у вашего дома скатная крыша 4 дюйма на 12 дюймов или больше, свободное пространство должно быть не менее 3 футов.
3. Если напряжение относительно земли не превышает 150 вольт, должно быть свободное пространство в 10 футов от самой нижней точки капельного контура на входе электроснабжения в здания и готового грунта, пешеходных дорожек, террас, патио и т.  д. зазор увеличивается до 12 футов, если напряжение относительно земли не превышает 300 вольт, и до 15 футов, если напряжение относительно земли превышает 300 вольт.
4. Над общественными улицами, переулками, дорогами, парковками, по которым может проезжать грузовик, подъездными путями, не относящимися к жилым домам, и зонами, используемыми сельскохозяйственными и строительными машинами, должен быть зазор не менее 18 футов.

7
/
12

Советы Construction Pro

Капельная петля

Верхние служебные ответвления соединяются с проводами служебного входа в доме. Это соединение называется капельной петлей. Капельная петля необходима для предотвращения прохождения воды по длине проводников служебного входа и попадания в кабелепровод служебного входа на флюгере. Воздушные служебно-вводные проводники крепятся к служебным мачтам с помощью накладных фарфоровых или аналогичных неметаллических изоляторов. Воздушные служебно-вводные проводники, которые заканчиваются сбоку дома, под карнизом крыши или на обшивке крыши, крепятся к ввинчиваемым фарфоровым или аналогичным неметаллическим изоляторам.

8
/
12

Советы Construction Pro

Оклад

Сервисные мачты, проходящие через крышу, должны иметь кровельный чехол, должным образом закрепленный на линии крыши для предотвращения утечек воды. Кровельный башмак должен быть надлежащим образом герметизирован, приклеен и прикручен заподлицо с кровельной мембраной. Если используются гвозди, они должны быть правильно запечатаны. Гвозди могут подвергаться коррозии со временем, а мембрана может расколоться, поэтому обязательно используйте правильные инструменты для работы и найдите время, чтобы убедиться, что она правильно герметизирована. Распорки мачты также должны быть герметизированы окладом на пересечении линии крыши.

9
/
12

через Excel Energy

Поддержка мачты над крышей

Типичная сервисная мачта состоит из 2-дюймового жесткого металлического канала. Иногда вы увидите служебную мачту, проходящую через крышу, которая, кажется, наклоняется из-за напряжения в проводниках подвесных коммуникаций. Это можно исправить, добавив скобу, стяжку или растяжки. Для мачт диаметром более 36 дюймов обычно требуется раскос мачты или поддерживающие опоры, такие как авиационный трос № 6 с медной сваркой; хотя некоторые муниципалитеты разрешают мачте быть на высоте 5 футов над линией крыши, прежде чем потребуется растяжка для дополнительной поддержки. Распорка должна быть установлена ​​под углом не менее 45 градусов.

10
/
12

Мануэль Капеллари/Shutterstock

Поддержка мачты под крышей

Служебная мачта должна быть вертикальной (не наклонной) и должным образом прикреплена к каркасу дома путем установки надежно закрепленных металлических хомутов через каждые 3 фута. Иногда можно заменить гибкие трубные хомуты и 4-дюймовые винты в шпильках. Там, где сервисная мачта входит в верхнюю часть корпуса гнезда счетчика, будет предусмотрена водонепроницаемая втулка с резьбой.

11
/
12

Советы Construction Pro

Счетчик

Электроэнергетические предприятия часто требуют, чтобы счетчик устанавливался на высоте от 4 до 6 футов от земли, что является разумной высотой для безопасного выполнения работниками коммунальных услуг своей работы. Базы счетчиков для розеток предоставляются бесплатно в большинстве районов.

через Excel Energy

12
/
12

Подземные линии электропередач

Коммунальные службы устанавливают электрораспределение под землей или над землей, и  они принимают решение о том, какой из них будет использоваться в вашей установке. Долгосрочные общие затраты на воздушное распределение электроэнергии меньше, чем на подземное, но иногда коммунальные предприятия устанавливают подземное распределение, но это связано с дополнительными расходами на установку и обслуживание для владельца собственности. Местоположение электросчетчика будет определяться электроэнергетической компанией в зависимости от размера услуги, типа услуги и типа распределительного оборудования, такого как трансформатор или распределительный пьедестал.

Безопасность

Коммунальные службы очень строги, когда дело касается снятия пломб или снятия счетчиков. В дополнение к очевидным угрозам безопасности, ответственность и кража электроэнергии являются серьезной проблемой для коммунальных служб.
