Теплый пол под плитку своими руками: электрический, водяной и инфракрасный

Существует несколько способов устройства подогрева полов, выполненных из керамической плитки. Чтобы понять, какой теплый пол под плитку лучше выбрать, надо ответить на несколько вопросов. Будет ли данная система основным или дополнительным источником отопления? Планируется ли выполнение бетонной стяжки? Какова ее максимально возможная толщина с учетом высоты потолков в помещении? Центрально или автономно отапливается объект недвижимости? Отвечая на каждый вопрос, Вы будете сужать возможный круг вариантов устройства теплых полов. Тем самым определится наиболее оптимальный способ.

Содержание

• 1 Вариант #1 — электрический теплый пол

  • 1.1 Использование нагревательных секций

  • 1.2 Использование нагревательных матов

• 2 Вариант #2 — инфракрасный теплый пол

• 3 Вариант #3 — водяной теплый пол

Вариант #1 — электрический теплый пол

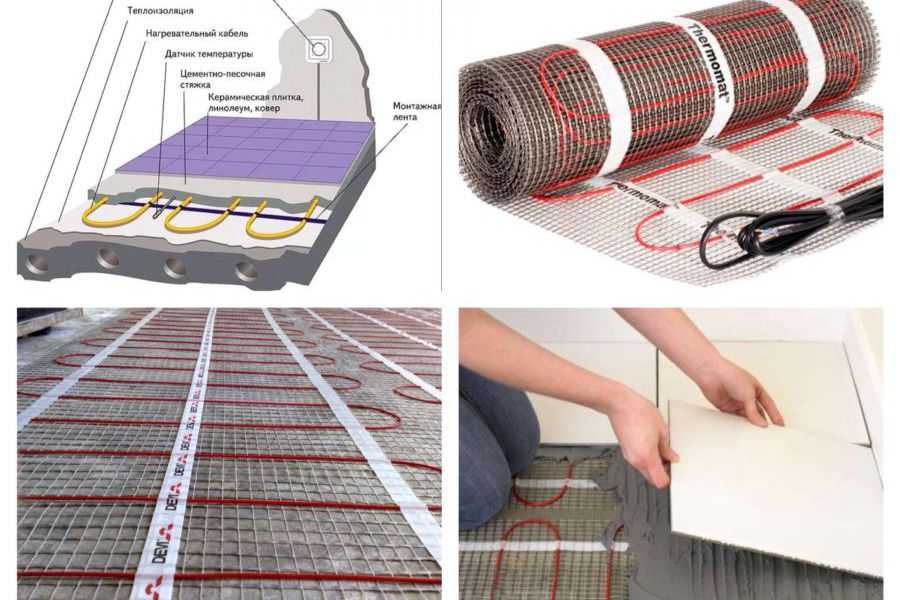

Под керамическую плитку, обычно используемую в качестве напольного покрытия в санузлах и кухнях, можно уложить как нагревательный мат, так и нагревательную секцию. Для керамической плитки свойственна высокая теплоотдача. Поэтому неудивительно, что системы теплых полов, выполненные на основе резистивного кабеля и уложенные под данное напольное покрытие, обладают практически стопроцентным КПД.

Так чему же отдать предпочтение – нагревательной секции или нагревательному мату? Давайте разберемся.

Использование нагревательных секций

Одним из самых важных требований для выбора данной системы электрического теплого пола является возможность подъема пола в помещении на 7-сантиметровую и более высоту. Ведь монтаж нагревательного элемента проводится в бетонную стяжку, толщина которой должна быть не менее 3-х см, но и не более 5-ти см. Уже поверх стяжки наносится плиточный клей и проводится укладка плитки.

К плюсам данного способа можно отнести экономичность системы и ее способность аккумулировать тепло. К минусам – временные затраты, необходимые для просушки бетонной стяжки

Эксплуатация теплого пола начинается не ранее 30 дней с момента его укладки.

Технологии приклеивания керамической плитки на теплый пол аналогичны способам ее обычной укладки. Однако есть отличие: использовать нужно специфический клей. Подробнее о том, что это за клей и как его выбрать, расскажем тут: https://pol-master.com/tepliy-pol/plitochnyj-klej-dlya-teplogo-pola.html.

Использование нагревательных матов

Укладка теплого пола под плитку данным способом больше всего подходит тем, кто уже завершает ремонтные работы и не имеет ни желания, ни возможностей возиться с заливкой цементно-песчаной стяжки. Нагревательный мат монтируется прямо под плиточный клей, что значительно сокращает время монтажа.

Устанавливать мебель над данной системой обогрева не рекомендуется, так как это может привести к ухудшению работы подогревающей системы и ее повреждению

К плюсам данного способа подогрева пола из керамической плитки можно отнести помимо легкости монтажа возможность экономии пространства, а также быстрое прогревание напольного покрытия во время эксплуатации. Кстати, ощутить прелесть теплого пола можно уже через несколько часов после укладки, в течение которых высыхает клей. Минусом является тот факт, что монтаж системы при помощи нагревательных матов проводится лишь на открытых пространствах.

Про особенности монтажа инфракрасного теплого пола, электрической кабельной системы и нюансы установки труб для водяного обогрева, вы можете прочитать в статье: https://pol-master.com/tepliy-pol/montazh-teplogo-pola-svoimi-rukami-video.html.

Вариант #2 — инфракрасный теплый пол

При укладке инфракрасного теплого пола под последующую укладку плитки потребуется дополнительный материал, в качестве которого производители советуют применять стекломагнезит или гипсокартон. Перед началом монтажных работ определяются с размером площади ремонтируемой поверхности.

Помните, что для эффективного подогрева пола достаточно охватить 80% его поверхности.

Порядок проведения работ следующий:

• Проведите зачистку поверхности и приступите к настилу слоя теплоизолирующего материала: Полифома или Инфрафлекса.
• Далее настелите термопленку, нарезав ее максимально длинными полотнищами. Это позволит сократить до минимума количество точек подключения соединительных проводов.
• На линии отреза пленки не забудьте изолировать выходы медной полосы.
• Для предотвращения возможного сдвига уложенной термопленки проведите фиксацию ее краев к поверхности теплоизолятора с помощью обыкновенного малярного скотча. Следите за тем, чтобы не было нахлестов полос термопленки друг на друга.
• Далее подключите терморегулятор, монтаж которого проведите в удобном для подхода месте недалеко от имеющейся электропроводки.
• Подключите соединительные провода и выведите их к терморегулятору, проведя подсоединение согласно схеме, прикладываемой производителем к системе теплого пола.
• Проведите подключение термодатчика, который должен располагаться непосредственно под плиткой.
• Все места подключений и соединений проводов тщательно изолируйте. Профессионалы советуют использовать для этого термосиликоновый пистолет.
• Подключение терморегулятора к электросети доверьте профессиональному электрику.
• Проверьте работоспособность смонтированной системы, проведя пробное подключение.
• Проведите укладку полиэтиленового слоя поверх термопленки.
• Далее настелите листы гипсокартона или стекломагнезита, поверх которых уложите плитку.

Вот как это все проводится самостоятельно и в домашних условиях:

Запрещается использование в качестве теплоизолятора алюминиевой фольги и материалов, при изготовлении которых она применяется как основа. Также запрещается при укладке керамической плитки настилать металлическую монтажную сетку.

Возможно вам будет интересно узнать, как отремонтировать теплый пол. О том, как выяснить причину неисправности, а также, про особенности ремонта водяной системы, вы можете прочитать в материале: https://pol-master.com/tepliy-pol/remont-vodyanogo-i-elektricheskogo-teplogo-pola.html.

Вариант #3 — водяной теплый пол

Водяной подогрев пола работает по следующему принципу: между полом и керамической плиткой монтируется система петель трубопровода, по которым циркулирует горячая вода. Особенно целесообразно задуматься о устройстве такой системы владельцам больших загородных домов, площадь которых составляет около 100 квадратных метров. Для квартир этот вариант теплого пола не подходит, потому что способствует возрастанию гидравлического сопротивления в системе центрального отопления. К тому же проходящая горячая вода через теплый пол возвращается в систему уже охлажденной, что, конечно же, вызовет жалобы соседей.

Монтаж водяного теплого пола, как и кабельного, требует заливки бетонной стяжки. Это значит, что в помещении придется значительно приподнимать уровень поверхности пола. При монтаже выполняются следующие шаги:

• Подготавливается поверхность основного пола, при этом удаляются старые покрытия. Убирается грязь и мусор,  а также с помощью пылесоса удаляется вся пыль.
• Выполняется выравнивающая стяжка пола.
• На высохший бетонный слой укладывается теплоизоляция, в роли которой чаще всего выступает пенополистирол.
• Поверх теплоизоляции проводится монтаж трубопровода по выбранной схеме и подключение его к смесительному узлу — коллектору.
• Конструкция заливается бетоном и выравнивается по выставленным заранее маякам.
• После высыхания бетона укладывается плитка.

Видео-инструктаж:

К плюсам водяного теплого пола относят равномерное прогревание воздуха в помещении во всех направлениях. Эту систему можно использовать в качестве основного источника отопления, который намного эффективнее эксплуатации радиаторов. К минусам данного способа подогрева пола можно отнести сложность монтажа, ограниченность использования и снижение высоты помещения.

Рассмотренные выше варианты помогут определиться с выбором системы подогрева пола, выложенного плиткой. Помните, что самостоятельная установка теплого пола под плитку возможна, однако без опыта выполнения строительных работ и первичных знаний электротехники провести работы грамотно и на должном уровне все-таки сложно. Поэтому желательно обращаться к специалистам, профессионально занимающимся монтажом различных видов теплых полов.

По материалам сайта «Ваннапедия«.

• Автор: Алексей
• Распечатать

Оцените статью:

(4 голоса, среднее: 4.5 из 5)

Поделитесь с друзьями!

Водяной теплый пол под плитку своими руками, устройство, как уложить, технология монтажа

Содержание:

Последовательность укладки теплого пола
Как всё сделать своими руками
Гидроизоляция
Монтаж труб теплого водяного пола
Заливка стяжки на водяной пол и укладка плитки

Выбор напольного покрытия для помещений с повышенным уровнем влажности очевиден – лучше всего для таких ситуаций подходит керамическая плитка. Этот материал имеет все качества, необходимые для укладки во влажных комнатах, но у него есть один недостаток, который заключается в очень холодной на ощупь поверхности.

Чтобы нивелировать данный недостаток, можно воспользоваться системой водяного теплого пола. Подогрев, идущий сквозь напольное покрытие снизу, сделает пол теплым и обеспечит качественное отопление помещения. В данной статье речь пойдет о том, как уложить водяной теплый пол под плитку.

Последовательность укладки теплого пола

Арсенал достоинств водяных теплых полов достаточно обширен и включает в себя массу положительных качеств – в частности, при использовании такой конструкции тепло равномерно распределяется по всему помещению. Как правило, укладываемый под плитку водяной теплый пол представляет собой набор трубок, уложенных прямо в стяжку.

Теплые полы под плитку своими руками укладываются по технологии, включающей в себя следующие этапы:

1. Подготовка поверхности.
2. Установка коллектора.
3. Укладка гидроизоляции.
4. Монтаж теплоизоляции.
5. Монтаж креплений и трубопроводов.
6. Раскладка нагревательных контуров.
7. Подключение системы и ее тестирование.
8. Заливка стяжки пола.
9. Укладка плитки.

Каждый этап имеет ряд нюансов, требующих более подробного рассмотрения.

Как всё сделать своими руками

Как понятно из описанной выше технологии, начинается монтаж водяного теплого пола под плитку с подготовки старого пола к предстоящим операциям. Подготовка включает в себя, во-первых, тщательную очистку от мусора и различных загрязнений, а во-вторых, выравнивание поверхности пола, для чего требуется заливка стяжки. Необходимость создания ровного пола обуславливается высокой требовательностью водяных теплых полов к этому параметру.

Следующий этап – установка коллектора. Он монтируется в специальный шкаф, расположенный на стене вблизи от того места, где будет располагаться конструкция. В шкафу коллектор подключается к подводкам отопительного оборудования и снабжается регулирующими элементами. Кроме того, здесь же устанавливается циркуляционный насос, обеспечивающий постоянное движение теплоносителя в контурах теплого пола. Есть определенные правила укладки теплого водяного пола, которых нужно придерживаться.

Трубопроводы обязательно комплектуются запорными вентилями, которые делают теплый пол отдельным контуром, т.е. его при необходимости можно без проблем отключить от общей отопительной сети. Соединение трубопроводов и коллектора осуществляется именно за счет запорных элементов.

Гидроизоляция

Дальнейшее устройство водяного теплого пола под плитку предполагает укладку гидроизоляционного слоя. Как правило, в качестве гидроизоляции используется тонкая алюминиевая фольга или качественная полиэтиленовая пленка. В некоторых случаях можно обойтись без отдельной гидроизоляции – но это возможно только при использовании пенопластового утеплителя, на одной стороне которого уже имеется слой алюминия.

В любом случае после укладки гидроизоляционного слоя устанавливается демпферная лента, которая устанавливается на 2 см выше уровня стяжки. Наличие данного элемента позволяет компенсировать температурное расширение самой стяжки при нагреве. Дальше можно монтировать утеплитель, в качестве которого чаще всего используется минеральная вата подходящей толщины (чем больше мощность теплого пола, тем больше должна быть толщина теплоизоляционного слоя).

Монтаж труб теплого водяного пола

Следующая операция – монтаж креплений и трубопроводов. Трубы могут крепиться при помощи арматурной сетки или же посредством плит утеплительного материала. Ячеистая сетка укладывается прямо поверх теплоизоляции, а трубопроводы фиксируются хомутами. Если же используются плиты, то их укладка осуществляется посредством рельс, которые крепятся к верхнему слою теплоизоляции при помощи специальной ленты.

В процессе укладывания водяного теплого пола под плитку технология монтажа должна соблюдаться очень внимательно. При проектировании нужно помнить, что трубопроводы рекомендуется укладывать возле стен, а не через центр помещения. Оптимальный шаг укладки составляет 10 см, а возле дверных и оконных проемов его можно увеличить до 12 см. Кроме того, для монтажа теплого пола настоятельно не рекомендуется применять трубы суммарной длиной свыше 100 м.

Очень важно выбрать подходящую схему монтажа контура, причем выбирать придется из следующих вариантов:

• Параллельная схема, при которой трубы раскладываются змейкой, что позволяет создать эффективное отопление только в небольших помещениях;
• Спиральная схема, в которой нагревательный и возвратный контур расположены через один, что дает возможность обеспечить равномерный прогрев любого помещения, независимо от его площади.

Один край контура подводится к коллектору, а второй размещается в соответствии с выбранной схемой, и только после этого соединяется с коллектором и обратным трубопроводом. На этом укладка водяного теплого пола под плитку окончена – остается лишь протестировать его на предмет герметичности и работоспособности. Чтобы убедиться в нормальном функционировании системы, ее нужно заполнить теплоносителем и оставить на сутки в условиях рабочего давления. Если по истечении указанного срока давление не изменится, то систему можно сдавать в эксплуатацию.

Заливка стяжки на водяной пол и укладка плитки

Впрочем, укладкой отопительных трубопроводов монтаж теплого пола не заканчивается, ведь нужно еще залить стяжку и уложить напольное покрытие. Сначала заливается стяжка, толщина которой должна быть не более 7 см. Важный момент – в процессе заливки отопительная система должна находиться под давлением.

Бетонный раствор застывает достаточно долго – обычно под этот процесс отводится целый месяц. Укладывать плитку поверх стяжки можно только по истечении этого срока. Сам процесс укладки выполняется по такому же принципу, как и обычная укладка плитки, в которой не участвует теплый пол. Перед монтажом плитки нужно еще раз убедиться в том, что поверхность пола не имеет неровностей и загрязнений.

Заключение

Водяной теплый пол под плитку своими руками укладывается без особых проблем – достаточно лишь хорошо продумать будущую конструкцию заранее и качественно выполнить все этапы работы. Если все было сделано верно, в итоге получится надежная и эффективная конструкция, обеспечивающая равномерный и полноценный прогрев всего помещения.
