Тепловой насос своими руками рабочие варианты схемы на перелив

На просторах интернета в целом, и в YouTube в частности можно найти описание различных видов самодельных тепловых насосов. Не может не радовать, что несмотря на наличие промышленных высокоэффективных образцов, интерес людей к самостоятельной сборке тепловых насосов не угасает.

Возможно причина тому, наследие со времен Советского Союза воспитанное такими журналами как «Mоделист-конструктор», «Юный техник» и др. Возможно также высокие цены на тепловые насосы, отсутствие государственных субсидий и компенсаций затрат на внедрение экологичных энергосберегающих решений которые применяются для развития альтернативного отопления в Европе. Также, возможно причина к стремлению сделать тепловой насос своими руками,- это неточные подсчеты. Часто, когда человек увлеченно занимается сборкой теплового насоса, и несет небольшие расходы в больших количествах, он забывает отследить себестоимость сборки и подключения теплового насоса в целом под ключ. Реальность заключается в том, что при промышленной сборке в том виде, который задумывается воплотить в самоделке, себестоимость будет всегда дешевле, если не использовать бесплатные комплектующие, которые шли в мусорное ведро, но им дали вторую жизнь. Какова бы ни была мотивация человека (любознательность или материальная мотивация), собирающего тепловой насос своими руками в любом случае это хороший опыт, который влечет за собой развитие темы тепловых насосов в России в целом.

Одним из наиболее распространенных способов использование низкопотенциального тепла в самостоятельно изготовленных тепловых насосах. Это различные схемы на «перелив воды». Вода берется из скважины или водоемов или другого источника низкопотенциального тепла, и скачивается или переливается в другую емкость, при этом, с помощью установленного по пути ее движения теплообменника, в котором кипит фреон, отбирается тепло с низкой температурой, для его последующего преобразования в высокотемпературный нагрев (при помощи обратного холодильника т. е. теплового насоса). В этой схеме есть как свои плюсы так и минусы. Плюсом может служить то, что при наличии хорошего водоносного слоя и дебита скважины нет необходимости делать длинный геотермальный контур теплосборника, а можно обойтись лишь двумя скважинами, одну из которых в любом случае нужно делать для водоснабжения дома. Вторым плюсом схем на перелив является то, что при наличии хорошего дебита воды в скважинах мощность теплового насоса, установленного по этой схеме фактически не ограничена. Вода перемешивается в водоносном слое под землей и вступает в теплообмен с фактически неограниченным объемом грунта и воды. Там где нужно было бы перекопать многие кубометры грунта размещая горизонтальные теплосборники или пробурить также километровые вертикальные геотермальные зонды, там достаточно всего лишь 2-х труб для забора из слива воды соответственно. В целом на этом основные преимущества данной схемой заканчивается.

Главным недостатком является надежность, которая прежде всего зависит от качества и физических свойств воды как теплоносителя. Если в схеме используются пластинчатые теплообменники, то они будут нуждаться в обязательном техническом обслуживании. На пластинах могут осаждаться загрязнения: известковый налет что будет блокировать теплосъем, увеличивать температурное сопротивление, уменьшать эффективность всего теплового насоса в целом и привести к его поломке. Кожухотрубные испарители или самодельные теплообменники конструкции типа «труба в трубе» более неприхотливые к загрязнениям и могут выдержать даже небольшое обмораживание. При сравнимый эффективности и мощности обходятся существенно дороже пластинчатых теплообменников.

2-й недостаток данной системы, это большие энергозатраты на перекачку воды. Безусловно вода является одной из самой теплоемкой жидкостью на Земле. Однако теплообмен с водой при низких температурах ограничен фазовым переходом воды в твердое состояние. А также аномалией воды (когда в твердом состоянии вода занимает больший объем, чем при жидком состоянии), что сопровождается разрывом труб и повреждением теплообменной аппаратуры. Для решения этих проблем нужно устанавливать дополнительные датчики протока, а также специальную защитную автоматику. Один куб/час прокаченной воды, остуженной на 1°С позволяет извлечь порядка 1,16кВт*час тепла.

3-е,- это меньшая экологичность по сравнению с другими альтернативными источниками низкопотенциальной энергии, это прежде всего в сравнении с ДХ-геотермальным контуром или гликолевым контуром с промежуточным теплоносителем в различных вариантах. Это связано с возможным загрязнением воды при соприкосновении с воздухом в открытых системах, после чего вода сливается под землю не фильтруясь через многометровый слой песка и грунта. Конечно можно сделать надежное оборудование исключающие все возможные загрязнения водоносного слоя. Однако есть риски все же остаются.

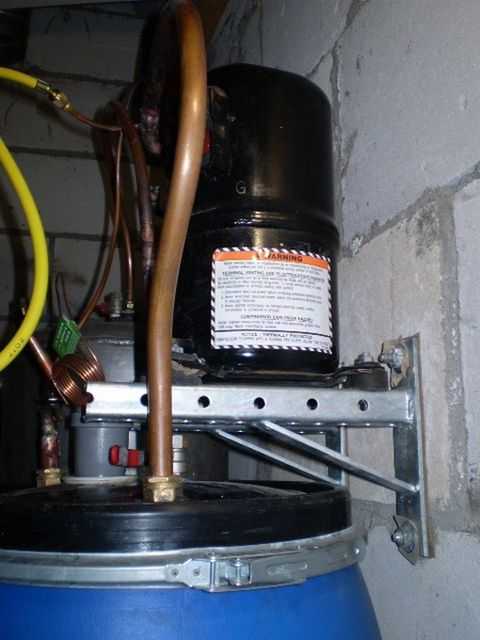

Самодельный тепловой насос показанный на видео берёт низкопотенциальное тепло подземных вод при помощи самодельного теплообменника «труба в трубе» длиной порядка 20 м. Тепловая мощность является сильно завышенной для места установки. Поэтому проверить, как будет работать этот тепловой насос при стопроцентной загруженной мощности в течение 3 дней или недели не было никакой возможности. Проверка работы данного теплового насоса проходила при температуре на улице близкой -30°С, но в доме был дополнительный источник нагрева (газовый котел).

Температура воды в скважине при столь низких температурах на улице была +8..+9°С градусов тепла. Циркуляционные насосы (второй был поставлен на всякий запасной случай) по 50 Вт потребления каждый. Две скважины в данном случае являются сообщающимися сосудами. Но вся система при таком решении должна находиться под вакуумом. Иначе вода «упадет» в скважину под собственным весом, что является недостатком такого рода решения, так как при потере вакуума исчезает проток и возникает риск замораживания и поломки системы. Более того под своим собственным весом равным около 10 метров водного столба, вода закипает и разрывается, соответственно применимо такое решение только в индивидуальных случаях, где воду можно поднимать поверхностными водяными насосами.

Комната порядка 40 квадратных метров площади, в которой установлен внутренний блок разогревалась до 30 градусов тепла в течение 30 минут. При работе теплового насоса в режиме кондиционирования июльской жаре 2011 года (около 30 градусов) комната остывала до 20 градусов менее чем за 30 минут…

Тепловой насос своими руками — на что обратить внимание

Очень частый вопрос, который многие задают на форумах: “как сделать тепловой насос своими руками ” или “как сделать тепловой насос самостоятельно”.

Хотелось бы поделиться нашим видением данного вопроса. Здесь не будет подробной инструкции по сборке теплового насоса, которыми уже давным давно кишит интернет. Речь пойдет о некоторых сюрпризах, которые Вас скорее всего будут ждать, если Вы задумали сделать тепловой насос своими руками.

Сразу сказать, что сделать тепловой насос своими руками невозможно, будет неправильно. Все возможно! Существуют же люди, которые собирают самостоятельно автомобили, компьютеры и прочую технику. В конце концов тепловой насос придумал человек, и уже очень давно. Почему же другой человек не может повторить успех и сделать свой тепловой насос?

Тем более, что принцип работы основывается на очень простом цикле Карно, который изучают в школе в программе за 8-й класс.

А вот и сам цикл Карно. Можете сами убедиться, насколько все просто 🙂

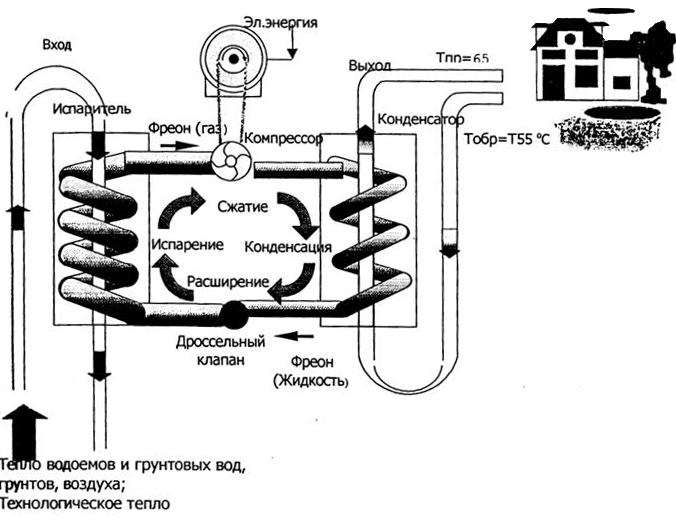

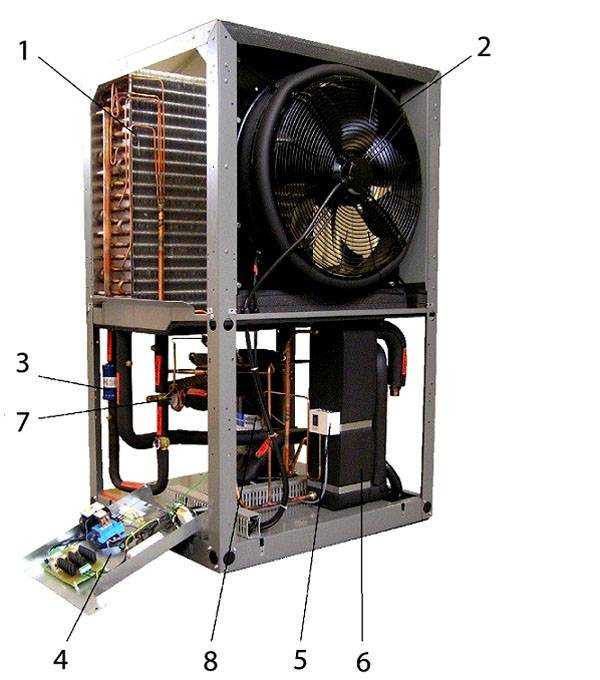

А если серьезно, то тепловой насос состоит из следующих основных элементов:

Компрессор
Конденсатор
Испаритель
ТРВ

В домашних условиях компрессор сделать не получиться. Вам придется его приобрести. Стоимость, конечно же, зависит от производителя, и главное от мощности, которая зависит от теплопотерь Вашего дома. Часто самоделкины используют компрессора от старых холодильников или кондиционеров. Комментировать такой подход нет смысла. Тепловой насос должен быть энергоэффективным, иначе зачем тогда заморачиваться?

Чтобы подобрать испаритель и конденсатор, необходимо выполнить термодинамический расчет. Для этого есть множество программ. У каждого производителя часто есть свое ПО. И конденсатор, и испаритель можно приобрести в качестве готового продукта — теплообменника, однако часты случаи, когда такие теплообменники делают самостоятельно из медной трубы, опущенной в какую-нибудь емкость. Здесь, разумеется, появляется сразу несколько возможных точек отказа системы: надежность соединений.

Одна из программ, которой можно воспользоваться для расчета теплового насоса.

Производство

Ведущие европейские производители в основном не производят такие элементы как компрессор испаритель или конденсатор. Даже если речь идет о лидерах рынка, производящих по 100 тыс. тепловых насосов в год. Тогда возникает вопрос, чем занимаются такие производители? Занимаются они тем, что производят термодинамические расчеты и максимально правильно комбинируют компрессора с конденсаторами и испарителями, так чтобы эксплуатация теплового насоса была максимально экономичной, а все элементы подходили друг к другу. Под конкретную мощность, производитель теплового насоса, заказывает у производителя компрессоров, компрессор такой конфигурации, с которой конкретный тепловой насос, заданных параметров, будет максимально эффективен. То же самое касается всех остальных элементов. Компоновка оборудования осуществляется не только на основании расчетов, прототип каждой модели тестируют на стенде. Ведь главное для производителя не просто сделать тепловой насос, а сделать его с максимально высоким COP.

Собранный тепловой насос в домашних условиях, возможно будет работать, но, разумеется, возникает вопрос о его эффективности, в связи с сомнительной точностью произведенных расчетов.

Крупные производителя борются не только за эффективность теплового насоса, но и за его надежность. Кому нужно оборудование со сроком службы 5 лет, в лучшем случае. Поэтому производители продумывают алгоритмы, призванные максимально сбалансировать систему таким образом, чтобы режимы работы теплового насоса были щадящими. Устанавливаются дополнительные датчики на всех элементах системы. Показания этих датчиков, считывает контроллер и “принимает решение” касательно последующих действий.

Некоторые параметры в компрессорном блоке теплового насоса. Скриншот с с сервиса NIBEUPLINK , который позволяет мониторить работу тепловых насосов.

Защита

Например, компрессор не может включиться и выключиться дважды за период менее пяти минут. Если компрессор выключился, через пять минут опять включился, и вскоре опять выключился, допустимый промежуток между пусками увеличивается. Если количество частых пусков будет продолжаться, со временем компрессор теплового насоса выключится, параллельно отправив e-mail пользователю и сервисной службе, о том что происходит неправильная работа теплового насоса и необходимо принять меры.

Такой подход позволяет увеличить срок службы компрессора теплового насоса.

Тепловой насос собранный своими руками, скорее всего, не имеет возможности “щадить” свой компрессор. Если выйдет из строя датчик температуры, по которому работает теплонасос, или самодельная автоматика начнет сбоить, распространены случаи частого включения/выключения компрессора. Учитывая, что каждый лишний пуск уменьшает срок службы компрессора, такой режим ни к чему хорошему не приведет, и через 5 лет Вам придется менять компрессор.

Процессы, происходящие в компрессорном блоке, весьма требовательны к температурам и давлении в каждой части компрессорного блока. Датчики анализирующие эти температуры и давления передают информацию на плату, где происходит аналитика работы системы. В случае недостаточного/избыточного давления или температуры, система либо выдает ошибку, оповещая пользователя и сервисный центр либо меняет режим на более щадящий/экономичный.

Логи

Помимо этого, у многих заводских тепловых насосов есть возможность записывать логи (записывать показания этих датчиков за определенный промежуток времени). Это дает возможность сервисанту анализировать режимы роботы теплового насоса, и на основании этой аналитики вносить изменения в настройки или балансировать систему.

Вот так выглядит скриншот лога теплового насоса NIBE.

Разумеется, 2 вышеперечисленные пункта не могут быть реализованы в тепловом насосе, сделанном своими руками. Поэтому режимы, протекающие в самодельных системах происходят “как есть”, а не “как надо”. Это, в свою очередь, приводит все к той же неэффективности и уменьшению надежности.

Напоследок

Самый важный момент — автоматика теплового насоса, а точнее — алгоритмы. Например, используя погодозависимую автоматику, можно уменьшить потребление электроэнергии на 25%. Погодозависимая автоматика предусматривает изменение температуры теплоносителя в зависимости от температуры на улице. Возможность планирования температуры, например автоматическое уменьшение температуры на ночь на пару градусов, уменьшает потребление электроэнергии до 10% в год. Такую автоматику можно самостоятельно приобрести и подключить к самодельному тепловому насосу, но есть 2 момента:

На алгоритм работы автоматики не смогут влиять процессы происходящие в компрессорном блоке (например, автоматика может требовать включить тепловой насос, тогда когда он этого не может сделать из-за технологической паузы)
Стоимость хорошей погодозависимой автоматики с возможностью планирования, довольно высокая, а это уменьшает разницу в цене между самодельным и заводским тепловым насосом.

Так выглядит встроенная погодозависимая автоматика теплового насоса NIBE

Выводы

Таким образом, тепловой насос своими руками, дело нехитрое. Но сколько Ваших средств он сэкономит, насколько комфортным будет режим эксплуатации и сколько времени он прослужит — весьма большой вопрос. Мы считаем, что сапожник должен делать сапоги, а тепловой насос должен производиться в заводских условиях. В противном случае экономия денежных средств при начальных капиталовложениях, в будущем может повлечь дополнительные затраты на ремонт и обеспечить головную боль заказчику.

Установка теплового насоса своими руками – бесплатное отопление и охлаждение на всю жизнь?

Произведение искусства.

Большинству пользователей Интернета Мистер Денежный Усик известен как причудливый финансист, досрочно ушедший на пенсию, и этот блог посвящен Деньги.

Но на самом деле я не финансист — человек, который большую часть своего времени посвящает оптимизации денег. Я скорее общий Life Engineer — тот, кто пытается оптимизировать все, что весело и интересно в жизни, и деньги — лишь одна из этих вещей.

Оптимизация означает получение максимальной пользы от чего-либо – будь то деньги, время, здоровье или счастье, при минимизации потерь. Именно это позволяет нам принимать беспроигрышные решения (например, то, что делает вас богаче и здоровее и счастливее), а не идти на компромиссы (отказ от того, что вам действительно нравится, просто чтобы сэкономить или заработать больше денег)

Одной из беспроигрышных вещей для меня всегда была оптимизация моих собственных домов и зданий, чтобы они были более удобными и стильными, при этом обходясь меньшими затратами на владение и обслуживание, а также на обогрев и охлаждение. В конце концов, из всех возможных решений ваш выбор дома может оказать наибольшее влияние как на ваше финансовое, так и на эмоциональное благополучие. Получите разумный дом, который равен рядом с друзьями и работой, и вы отлично начали.

Так или иначе, прошлым летом все мои любимые факторы оптимизации, обучения, усилий, экономии уймы денег и сокращения количества отходов и загрязнения объединились в форме установки теплового насоса своими руками в нашем коммерческом здании в центре города, дом коворкинга MMM HQ.

Чем интересны тепловые насосы?

Тепловые насосы — это технология, которая недавно вышла в прайм-тайм и вот-вот изменит все, что касается домов, точно так же, как iPhone сделал с индустрией высоких технологий около двенадцати лет назад, и точно так же, как электромобили делают с транспортом прямо сейчас. Причина в том, что они обладают следующими фундаментальными преимуществами:

Тепловые насосы выполняют двойную функцию по обогреву и охлаждению любого здания лучше, чем наши существующие системы, но только с одним агрегатом.
Они очень просты в установке и намного дешевле в эксплуатации. Они также позволяют строить дома и здания дешевле (меньше материалов и рабочей силы).
Они устраняют большую часть мирового загрязнения, вызванного сжиганием нефти или газа для получения тепла (при условии, что вы получаете электричество из экологически чистых источников).
И да, в настоящее время они работают практически во всех климатических условиях (до -20F / -29C): технические усовершенствования разрушили старое ограничение, согласно которому они работали только в местах без настоящей зимы.

Каким образом тепловой насос волшебным образом высасывает тепло из холодного воздуха?

Тепловые насосы экономят деньги и энергию, потому что они не вырабатывают тепло напрямую , как старый электрический обогреватель плинтуса. В основном это всего лишь движущихся тепла вокруг — изнутри наружу летом и снаружи внутрь зимой.

Многим эта вторая ситуация кажется волшебством, но это только из-за нашего искаженного восприятия людей — существ, которые эволюционировали в теплых тропиках планеты Земля. Действительно, даже в зимнем воздухе много тепла — если посмотреть на это глазами физики:

Каждое место на нашей питающей жизнь Земле содержит огромное количество тепловой энергии (Кельвины), а значит, часть ее легко собрать.

Итак, современный тепловой насос может легко всасывать тепло даже из холодного воздуха. Делается это так:

Летний и зимний режимы работы теплового насоса. Ключ ко всему — холодильникам, кондиционерам и тепловым насосам — заключается в том, что газообразный хладагент отдает тепло (нагревается), когда вы его сжимаете, и поглощает тепло (остывает), когда вы его расширяете.

Знаете, что еще делает этот точно такой же трюк? Ваш собственный МОРОЗИЛЬНИК! Эти штуки обычно поддерживают внутреннюю температуру около -10F, а это означает, что каким-то образом высасывает тепло из воздуха даже при отрицательных температурах, перекачивая его к змеевикам под ним с вентилятором, обдувающим их. И если вы поместите туда руку, чтобы почувствовать этот воздушный поток, что вы почувствуете? Тепло!

Покажи мне деньги

Вот наша история счетов за газ – Фу! Наиболее важным является тот факт, что ежемесячная плата за ничего не ALONE поднялась до 40 долларов. 480 долларов в год еще до того, как вы получите хоть какое-то тепло!

Прежде чем мы перейдем к реальным деталям, посмотрите краткие цифры для теплового насоса, который я только что установил. Обратите внимание, что я живу в Колорадо, где очень жарко и умеренно холодно — примерно то, что вы ожидаете от нашего положения на полпути между Мэном и Калифорнией.

Стоимость системы, включая все материалы для установки: около 4500 долларов
Предыдущий годовой счет за газ в моем доме: 951
Наш новый годовой счет за отопление и охлаждение (приблизительный): 275 9002

в год экономия: $676

Годовая рентабельность инвестиций (ROI): 15%

Еще лучше: годовая цифра в 275 долларов за наше потребление электроэнергии — это то, что мы заплатили бы , если бы нам пришлось покупать всю нашу электроэнергию вне сети по 10 центов за кВтч. Но поскольку мы генерируем излишки энергии из нашей солнечной батареи, наша себестоимость намного меньше.

Можно даже сказать, что все наше отопление и охлаждение «бесплатны» на постоянной основе, хотя мы потратили 5000 долларов на создание солнечной установки мощностью 5,5 кВт.

Так действительно ли тепловой насос можно сделать своими руками?

Наша монтажная группа празднует окончание успешного проекта. Справедливости ради Мистер 1500 и я оба довольно опытные торговцы, но нам этот проект показался относительно простым.

Одним словом: да, если вы достаточно компетентный мастер-сделай сам и выбираете комплект для теплового насоса, который можно сделать своими руками. Это значительно проще, чем установить газовую печь или металлическую крышу, но не так просто, как собрать мебель из ИКЕА.

Наша первая установка заняла около 16 человеко-часов основной работы (два человека работали полный день). Кроме того, я провел еще около шестнадцати пыльных часов, модернизируя воздуховоды и изготавливая нестандартные металлические формы для направления воздуха, потому что наш коворкинг был настолько стар, что оригинальные воздуховоды из асбеста и мышиного дерьма просто не стоили сохранения.

Хм.. Хорошо, да, я думаю, что я пойду дальше и заменю эти воздуховоды.

Ценность того, чтобы сделать это самостоятельно, заключается в том, что работа с печью является одной из самых больших отдачи от вашего времени в качестве домовладельца. Там, где я живу, даже замена газовой плиты + кондиционера может стоить 10 000 долларов. И хотя аппаратное обеспечение теплового насоса стоит примерно столько же, сколько обычная печь + кондиционер (4000 долларов США), компании любят брать больше за более новое оборудование (или, что еще хуже, пытаются убедить вас, что вы глупы, даже спрашивая об этом). !).

Другими словами, даже консервативно говоря, для базовой установки вы экономите около 6000 долларов в обмен на выполнение этих 16 часов работы, что составляет солидные 375 долларов в час.

Но подождите! Не забывайте о скидках!

Даже если вы не мастер, есть несколько хороших программ, которые помогут субсидировать стоимость такого обновления. Агентство по охране окружающей среды США предлагает федеральные налоговые льготы на многие вещи, включая тепловые насосы, а местные агентства имеют свои собственные программы — например, соседний Форт-Коллинз скинет 2200 долларов на установку, подобную нашей, что может покрыть большую часть стоимости профессиональной установки.

Итак, если вы готовы перейти на тепловой насос, вам нужна либо честная компания HVAC, которая установит для вас машину по разумной цене и будет взимать с вас разумную почасовую ставку. Или вам нужно напрячь свои Денежные Усы на проекте и сделать это самостоятельно.

Конечно, я, как всегда, выбрал последний вариант, так что давайте углубимся в детали нашей установки!

Шаг первый: выбор теплового насоса

Здесь нужно учитывать две вещи: физический размер и тепловую мощность.

Размер и форма внутренней части (обработчик воздуха) новой системы должны быть аналогичны вашей старой печи, или у вас должен быть план, как приспособить новую печь для продувки ваших старых труб. Как вы увидите ниже, я решил сделать адаптацию.

Что касается тепловой мощности, то старая печь имела мощность «100 000 БТЕ», что является мерой количества природного газа, который она может всосать и сжечь каждый час. Поскольку его эффективность составляла всего около 75%, тепловая мощность составляла около 75 000 БТЕ (настоящими единицами здесь являются архаичные «британские тепловые единицы в час», но все, что вам действительно нужно знать, это то, что этого все еще более чем достаточно, чтобы поддерживать наши дырявое, растянутое кирпичное здание площадью 2400 квадратных футов легко согревает даже в самые холодные зимы.)

В самой экстремальной ситуации (для нас это был бы 24-часовой период, когда температура едва превышала 0 градусов по Цельсию, и обычно это случается не реже одного раза в несколько лет) я измерил, что наша старая печь работала около 8 часов. часов в день, что означает, что наши средние потери тепла непрерывно составляли около 25 000 БТЕ (75 000, умноженные на ⅓ общего количества часов в день)

Что касается охлаждения, то у нас практически не было кондиционеров. Всего несколько дрянных переносных блоков, разбросанных по всему зданию, с общей мощностью охлаждения около 20 000 БТЕ. Этого было недостаточно, чтобы победить жару в случае полностью занятого здания в день с температурой 100F.

Таким образом, решение для меня было довольно простым: самая большая комбинированная система обогрева/охлаждения Mr. Cool «Universal», для которой я начал удобно видеть рекламу Google везде, как только начал свое исследование. Эта красота хороша примерно на 60 000 BTU как на нагрев, так и на охлаждение, что также можно было бы выразить в еще более архаичной форме «5 тонн»

Так что я купил вариант, обведенный выше. В моем случае я разместил заказ через веб-сайт Home Depot с бесплатной опцией «доставка в магазин», но вы также можете попробовать местный Lowe’s, Alpine Home Air хорош, и Ingrams теперь продает это устройство (включая необходимые 25 футов). lineset) через Amazon.

Шаг второй: Демонтируйте старую печь

Эта часть была довольно простой, за исключением того, что нужно было вынести этот старый железный блок из подвала.

Совет по безопасности: Убедитесь, что вы отключили подачу газа и электричества к вашей печи, прежде чем возиться с ней, а также откройте некоторые окна и включите вентилятор, чтобы удалить остатки газа, когда вы отсоединяете трубы.

Но как только вы благополучно его отключите, это так же просто, как аккуратно отвинтить, отвинтить и отрезать части старой печи (при этом бережно сохраняя существующие воздуховоды), пока вы полностью не удалите старую. Вы можете продать или подарить его на Craigslist или бесплатно сдать на завод по переработке металла.

Прощай, старая печь, пусть твоя сталь найдет новую веселую жизнь где-нибудь еще.

Шаг второй: адаптируйте воздуховод по мере необходимости

Вверху слева: коробку адаптера для выходного воздуха, которую я сделал для направления воздуха в нужные места. Справа: Сборный фильтр/блок ввода, который я купил у своего соседа (который тоже строитель). Внизу: Вы можете видеть, как эти две детали встают на свои места вместе с горизонтально установленным устройством обработки воздуха теплового насоса.

Если вам повезет (старая печь и новый тепловой насос почти одного размера), этот шаг будет легким. Вы просто подсоединяете возвратный воздуховод к нижней части машины, а подающий воздуховод к верхней части. Однако мне не повезло.

Из-за того, что потолок в нашем подвале очень низкий, мне пришлось установить тепловой насос горизонтально (он спроектирован таким образом), а затем сделать несколько адаптеров, чтобы воздух мог течь так, как мне нужно. Вдобавок ко всему, большинство наших воздуховодов разваливались, имели плохую форму и были бесполезны, поэтому я отремонтировал или заменил кучу из них, пока был в процессе. Это потребовало много работы, но моими самыми большими союзниками были огромный рулон широкой армированной серебряной ленты и простые инструменты из листового металла, такие как ножницы, угловая шлифовальная машина, саморезы, хорошая дыхательная маска, налобный фонарь и рабочие перчатки.

Вот еще один переходник, который я сделал для подачи воздуха. Пышная коробка ниже была спасена от старого воздуховода, но я добавил торцевую крышку и два 7-дюймовых выхода воздуха, чтобы разорвать этот поток воздуха и обслуживать две разные части здания.

Третий этап: установка нового теплового насоса

Выполняется установка воздуховода. Хорошо, я признаю, что это выглядит немного неоднородно, но это прекрасно работает! Такая работа — это компромисс между временем, стоимостью и красотой. Поскольку это старое здание, которое, вероятно, будет снесено и заменено роскошным многофункциональным жилым комплексом, когда мы его продадим, я стараюсь, чтобы все было функционально, но просто. В элитном постоянном доме вам потребуется больше времени, чтобы сделать воздуховоды красивыми.

Помимо того, что эта штука тяжелая (наша весила около 250 фунтов), это соединение на удивление легко, если у вас есть готовые воздуховоды. Вы просто привинчиваете и герметизируете коробки из листового металла к нижней и верхней части теплового насоса. И в этот момент вы должны волноваться, потому что конец близок.

Шаг четвертый: Разместите наружный блок там, где вы хотите

Поскольку наружный блок весит еще 300 фунтов, вам понадобится высококачественная тележка и несколько ремней с храповым механизмом, а также сильный друг, который поможет вам справиться это на место. Ваша цель — поставить эту штуку где-нибудь рядом с вашим домом, чтобы она не мешала, но также и рядом с тем местом, где вы только что разместили вентиляционную установку в подвале. Затем вам нужен набор строк, достаточно длинный, чтобы соединить их вместе, а более короткий, как правило, лучше как по соображениям стоимости, так и по соображениям производительности (мы использовали 35-футовый колонтитул).

Мы поставили наш конденсатор на пару прочных, ровных бетонных подушек.

Шаг пятый: прокладка линии

Вам необходимо отверстие диаметром около 4 дюймов в вашем доме, чтобы пропустить изолированную линию. Поскольку наше здание построено из кирпича, мне понадобился этот сумасшедший бур для каменной кладки — надеюсь, у вас получится проще! ПРИМЕЧАНИЕ: это незавершенное изображение, позже я закрыл эти линии защитной стальной коробкой.

Линейка представляет собой пару гибких медных трубок, обернутых изоляцией. Они громоздкие, поэтому даже наш 35-футовый телевизор был упакован в БОЛЬШОЙ рулон размером с телевизионную коробку с большим экраном. Вам нужно аккуратно развернуть и выпрямить его, а затем вставить через отверстие диаметром примерно 4 дюйма, которое вы просверлите в стене вашего дома, чтобы вы могли подключить конденсатор снаружи к блоку обработки воздуха внутри.

У нас была дополнительная задача: пробить КИРПИЧНУЮ СТЕНУ толщиной восемь дюймов, поэтому мне пришлось потратить немало времени на тренировку, борясь с этой массивной бетонной коронкой, прикрепленной к низкоскоростной дрели с высоким крутящим моментом.

Скручивание комплекта трубопроводов перед выпуском газа (и затем проверка на наличие утечек). С каждой стороны линии всего две гайки.

После того, как комплект трубопроводов будет установлен, соединение станет освежающе простым: вы тщательно следуйте инструкциям, чтобы затянуть нужные гайки с помощью гаечного ключа, открыть несколько клапанов с помощью шестигранного ключа, и вы услышите освежающий PSSSSsssssssshhhh, когда хладагент выпущен в систему. (Это та часть, которую обычно должен делать специалист по системам ОВиКВ. Мистер Кул решает эту проблему, используя специальные клапаны и предварительно заряженные трубопроводы. Это дороже, но оно того стоит, учитывая экономию времени и труда!)

Последний этап: прокладка электрических проводов

Сверление отверстия для электрического провода (который мы проложили в кабелепроводе, новый 40-амперный выключатель, внутренняя проводка блока, включая термостат, Карл отмечает завершение прокладки проводки наружного блока.

Это будет варьироваться в зависимости от системы, но наша требовала следующую проводку, которую я передал моему партнеру г-ну 1500: провод калибра и добавление в коробку выключателя на 40 ампер)

Цепь 20 А/240 В к основному блоку

Стандартный шестижильный провод термостата между внутренним и наружным блоками

И, наконец, такой же провод термостата между внутренним блоком и вашим термостатом. Мы воспользовались возможностью, чтобы перейти на супер-прекрасный умный Wi-Fi-термостат Ecobee Lite , который я теперь использую (и люблю) во всех своих проектах.

Круг Победы: Зажигай!

Он жив!

Мы тщательно выполнили все эти шаги, а затем с большой помпой включили выключатели: УСПЕХ! – Ecobee загорелся и начал показывать нам экраны настройки. После завершения мы снизили желаемую температуру в надежде испытать столь необходимое кондиционирование воздуха в этот жаркий июльский день.

И ничего не произошло. Мы побежали к внешнему блоку и обнаружили, что он просто стоит там, с горящими светодиодами, но больше ничего не происходит.

Мы оба начали потеть пулями. Неужели мы совершили глупую ошибку и купили неисправный прибор? Мы что-то напортачили при установке?

Нет, оказывается, между первой активацией и моментом, когда Мистер Кул начинает охлаждение, просто трехминутная задержка. Очень медленно и очень грациозно большие лопасти вентилятора начали вращаться, аааааааааааааааааааааааааааалально, ускоряясь, а гул компрессора был таким тихим фоном, что мне пришлось приложить ухо к этой штуке, чтобы убедиться, что она действительно работает.

Но мальчик это когда-нибудь работало – мы забежали внутрь и обнаружили, что этот ледяной холодный воздух просто выбрасывал из каждого из семи больших вентиляционных отверстий, разбросанных по всему нашему зданию, и испепеляющий горячий воздух теперь вырывался из наружный блок. Мы мгновенно победили летнюю жару, и все внутри приветствовали эту новую роскошь.

Эпилог, три месяца спустя: насколько хорошо это работает?

Сцена из «Необычайного события» — серии лекций и занятий, которые длятся выходные, с участием основателей бизнес-школы Rebel Алана и Кэти Доноган. Видео скоро будет на моем Youtube канале!

В течение оставшейся части лета мы с удовольствием тестировали эту систему, и она зарекомендовала себя как невероятная охлаждающая машина. У нас было несколько мероприятий, на которых собралось более пятидесяти горячих тел для некоторых наших деловых и общественных мероприятий, в то время как температура на улице была в 90-х годах, и мы смогли без особых усилий поддерживать комфорт.

Следующим испытанием, конечно же, будет зима. Здесь, в начале октября, у нас есть , только что свернули за угол, где зданию требовалось совсем немного тепла, чтобы начать утро. С помощью нескольких нажатий на телефонное приложение Ecobee я смог переключить систему в режим нагрева и запустить ее. Он отлично работал – нагревал здание быстро и бесшумно.

Но я буду обновлять эту статью по мере того, как мы переходим в более прохладные времена года. Я ожидаю, что он продолжит работать просто великолепно, но будет интересно проверить и обнадежить скептиков, когда мы увидим это своими глазами.

Очень интересная деталь: сколько электроэнергии он потребляет?

Скриншоты из приложения отслеживания энергии Emporia

Конечно, будучи МММ, я не был доволен тем, чтобы просто сидеть сложа руки и впитывать прохладный ветерок достижений. Мне нужен был последний бит данных — отчет о том, сколько энергии потреблял этот тепловой насос как в режиме нагрева, так и в режиме охлаждения, чтобы мы могли получить более точную оценку того, сколько денег он сэкономил нам за эти годы.

Итак, я установил систему под названием Emporia Energy Monitor на печатную плату, которая в настоящее время является лучшей на рынке для такого хорошо спроектированного устройства. Это позволяет мне отслеживать и записывать все детали потока энергии — через каждую цепь в доме , если я захочу это сделать. Пока он просто присматривает за тепловым насосом.

Я обнаружил, что в режиме охлаждения Mr. Cool постоянно потребляет около 2600 Вт (примерно столько же, сколько два больших оконных кондиционера), что составляет 26 центов за час электроэнергии. Я обнаружил, что в самые жаркие дни с наибольшим количеством людей система работала около шести часов, то есть наше пиковое потребление электроэнергии составляло 9 часов.0009 всего около 1,50 доллара в день!

Для меня это было довольно примечательно — это был 95-градусный день с 50 людьми в здании, что примерно эквивалентно попытке охладить ресторан среднего размера в Техасе. Тем не менее, даже если бы мы повторяли эту экстремальную ситуацию каждый день, наш счет за кондиционирование воздуха составил бы всего около долларов 45,00 в месяц!

Я обнаружил, что режим нагрева был немного более жадным, с потреблением 4000 Вт или 40 центов в час. Основываясь на моих предыдущих оценках потерь тепла в самые холодные из возможных дней, мы могли бы работать около 18 часов в день, что составило бы 7,20 доллара за электроэнергию. Таким образом, если бы штаб-квартира была перемещена в чрезвычайно холодный климат и погрузилась бы в бесконечные условия 0F / -18C в течение всего месяца (что сделало бы его холоднее, чем в Дулуте, штат Миннесота, или в Оттаве, Канада), мы все равно столкнулись бы с счетом за отопление не выше, чем 210 долларов в месяц. Но в более реальных условиях для Колорадо мы могли бы ожидать около половины этого уровня потребления энергии. И конечно это только на месяц-два нашего короткого холодного сезона. В остальное время года обогрев еще проще.

Вывод: тепловые насосы — это бомба

Итак, вот оно: мы мечтали об этом много лет, наконец-то это сделали, и я очень счастлив. Это такое радость даже не иметь счета в газовой компании, и знать, что эта часть наших расходов будет равна нулю, навсегда.

И, конечно же, еще лучше знать, что даже цифры стоимости электроэнергии в этой статье приведены только для вашего собственного сравнения — на самом деле мы производим более чем достаточно солнечной энергии, чтобы все это работало бесплатно только из красивых квадратов черного стекла. на крыше. Бесплатное отопление и охлаждение на всю жизнь, без загрязнения окружающей среды (с бесплатной работой наших ноутбуков и пивных холодильников, а также с бесплатной зарядкой наших электромобилей) — это действительно путь в будущее!

В комментариях: У вас есть вопросы о тепловых насосах или других продуктах для повышения эффективности дома? А если у вас есть собственный тепловой насос, что вы о нем думаете?
