Теплоносители для систем отопления: Выбираем теплоноситель для системы отопления загородного дома

Выбираем теплоноситель для системы отопления загородного дома

Как бы ни усердствовали ученые и инженеры в поиске альтернативных жидкой среде накопителей и передатчиков тепла от источников к конечным точкам теплообмена, достойной замены жидкой среде до сих пор не появилось. Водяные отопительные системы еще долго будут оставаться наиболее распространенными, поскольку они практичны и достаточно эффективны. Водяными они называются условно, хотя правильнее было бы называть их жидкостными, ведь в роли теплоносителя в них используется не только вода, но и другие виды жидких субстанций.

Какой он — оптимальный жидкий теплоноситель?

Идеальный жидкий теплоноситель систем отопления автономного типа должен отвечать следующим требованиям:

•
  Обладать достаточной теплоемкостью, чтобы эффективно накапливать и передавать тепловую энергию.

•
  Быть химически нейтральным по составу, чтобы не провоцировать возникновение коррозионных очагов в элементах отопительного оборудования и не разъедать уплотняющие прокладки в местах соединений контура.

•
  Поддерживать рабочее состояние в широком диапазоне температур.

•
  Не содержать соединений и веществ, оседающих в трубах и батареях, вызывающих зарастание их твердыми отложениями.

•
  Быть стабильным по составу — не разлагаться и не расщепляться на различные химические составляющие под действием высокой температуры или от времени. Его плотность, вязкость, теплоемкость и химическая инертность должны оставаться постоянными.

•
  Быть безопасным для обитателей отапливаемого с его помощью дома, то есть быть нетоксичным и негорючим.

•
  Иметь доступную цену.

Набор требований определен: он логичен и понятен. К сожалению, жидкого теплоносителя, соответствующего всем этим критериям, в природе не существует.

Теплоноситель AQUA TRUST -30C пропиленгликоль 20кг

Разные жидкости, используемые для отопления, имеют неполный набор вышеперечисленных свойств и характеристик, причем усиления одних часто удается добиться за счет ухудшения других. Из-за этого проблему приобретения жидкостного теплоносителя считают непростой задачей. Грамотный выбор оптимального для конкретных объектов теплоносителя обязательно учитывает и нюансы конструкции системы, и особенности режима предстоящей эксплуатации. Отталкиваются при этом от приоритетного для объекта параметра, который становится решающим фактором.

Рассмотрим проблему выбора на конкретных примерах. Если теплоноситель нужен отопительной системе с твердотопливным котлом в частном доме, в котором хозяева проживают постоянно, не оставляя его ни на день, целесообразно выбрать воду. Те же вводные, но котел электрический, и нередки перебои с электроэнергией? Стоит подумать о смене теплоносителя или генератора тепловой энергии, поскольку в сильный мороз даже несколько часов простоя электрокотла могут вызвать поломку системы из-за замерзания воды. Если жилище используется наездами по выходным или праздникам, то систему отопления лучше заполнить незамерзающей жидкой субстанцией, но это требует наличия дополнительного оборудования и внесения изменений в конструкцию системы, а также надежной герметизации всех ее элементов.

Нужно также понимать, что пока не придумали теплоносителей, которые можно эксплуатировать вечно. Со временем любой наполнитель системы отопления нуждается в замене. Поэтому стоимость теплоносителя — один из решающих аргументов выбора. Иногда проблему выбора решают производители котлов, указывая в инструкции тип, а порой и марку рекомендуемого состава. Отступление от подобных рекомендаций приводит к прекращению гарантийного срока, что также надо учитывать.

Вода: плюсы и минусы традиционного теплоносителя

По статистике, водой заполнены более двух третей отопительных систем. Такая распространенность традиционного теплоносителя объясняется следующими преимуществами:

•
  Доступность воды и ее экономичность — обходится этот теплоноситель хозяевам очень дешево, а чаще просто бесплатно, и заменить его в автономной системе можно в любое время, что позволяет без проблем проводить любые ремонтные работы.

•
  Высокие теплотехнические характеристики — до сих пор из всех применяемых в отопительных системах жидкостей не нашлось равных воде по теплоемкости при аналогичной плотности носителя. Литр воды при остывании передает через теплообменники порядка 23,26 ватт тепловой энергии. Этот показатель недосягаем ни для одной жидкости-теплоносителя;

•
  Абсолютная безопасность воды для человека — если и случается протечка системы, она не несет рисков химических отравлений, возгораний или образования критической взрывоопасной концентрации паров.

При несомненных достоинствах вода не лишена и недостатков, ограничивающих ее применение в качестве теплоносителя без определенной подготовки. К ним относятся:

•
  Высокий порог замерзания и перехода в твердое состояние — это происходит при пересечении столбиком термометра нулевой отметки, а если учесть, что мы живем в холодной стране, где на большей части территории зимы довольно суровые, этот недостаток становится большой проблемой.

•
  Коррозионная агрессивность воды, которая является мощным окислителем.

•
  Наличие в химическом составе воды высокой концентрации солей, железа, сероводорода и иных соединений, некоторые из которых способны переходить в нерастворимую фракцию и оседать в элементах системы, снижая её эффективность и выводя отопительное оборудование из строя.

С основным недостатком — высокой температурой кристаллизации — справиться пока невозможно. Остальные минусы воды вполне преодолимы. Например, смягчить ее, а значит, избавить от солей, можно обычным кипячением или пропусканием через специальные фильтры для очищения котловой воды.

Незамерзающие теплоносители

В качестве альтернативы быстро замерзающей воде используют жидкости с пониженным температурным порогом кристаллизации. Они называются антифризами, или попросту незамерзайками.

Чем хороши и плохи незамерзайки

Главное достоинство антифризов — низкая температура замерзания — полностью исключает риск разрыва труб и теплообменников. Ведь даже превращаясь в кристаллы, незамерзайки не увеличивают объем, как вода, переходящая в состояние льда. Они просто становятся вязкой гелеобразной субстанцией, которая при повышении температурных значений быстро разжижается, восстанавливая текучесть и приходя в рабочее состояние без потери эксплуатационных свойств.

При высокой концентрации незамерзающим теплоносителям некритично даже охлаждение до -60—65 ºС. Столь экстремальный холод даже в России редкость, поэтому в большинстве регионов антифризы разводят дистиллированной водой, получая состав с порогом замерзания в 30—35º мороза. Этого почти всегда достаточно для исключения риска аварий отопительной системы из-за ее перемерзания.

Современные антифризы отличает высокая стабильность химического состава, качественные незамерзающие теплоносители без замены можно использовать около 5 лет. Но совсем обойтись без полного обновления содержимого отопительной системы нельзя.

Теперь остановимся на негативных моментах применения незамерзаек. Вот основные из них:

•
  Антифризы не годятся к использованию в отопительных системах с естественной циркуляцией, они по контурам прогоняются при помощи мощного насоса.

•
  Теплоемкость любого антифриза намного (до 15 %) ниже, чем у воды, поэтому для обеспечения такого же уровня обогрева требуется больше радиаторов, а значит, увеличивается расход теплоносителей.

•
  При использовании в отоплении антифризов труднее добиться герметичности системы — они способны просочиться и через качественно выполненные уплотнения.

•
  Многие антифризы содержат чрезвычайно токсичные соединения, их протечка либо испарение могут нанести большой ущерб обитателям отапливаемого объекта. Нельзя использовать подобные антифризы в двухконтурных котлах, где есть риск попадания токсичного теплоносителя в систему снабжения горячей водой. Температурное расширение антифризов значительно больше, чем у воды, поэтому при их применении необходима установка расширителя большего объема.

Все незамерзающие теплоносители, используемые в автономных системах отопления, в зависимости от химического состава можно разделить на изготовленные на основе этиленгликоля, пропиленгликоля и глицерина.

Этиленгликолевые антифризы

Эта группа получила наиболее широкое распространение, так как производить незамерзайку на этиленгликолевой основе несложно и не слишком затратно. Реализуют антифризы этого типа как в виде концентрата, так и готовым к использованию раствором с порогом замерзания в -30 С.

При сильном нагревании этиленгликолевые антифризы могут вспениваться, образуя газовые пробки. Решить проблему помогают присадки, придающие антифризу ингибиторные свойства, снижая риск коррозии. Но оцинкованные элементы отопления быстро разрушаются под действием антифризов этого типа, поэтому нельзя допускать их взаимодействия.

При высоких значениях температуры, приближенных к точке его кипения, этиленгликолевый антифриз начинает разлагаться, оседая твердым осадком, закупоривающим узкие каналы элементов системы, а оставшаяся жидкость преобразуется в крайне агрессивные кислоты, провоцирующие образование очагов ржавчины. Если котел не оснащен терморегулятором, использование в системе этиленгликолевых антифризов сопряжено с высокими рисками аварий.

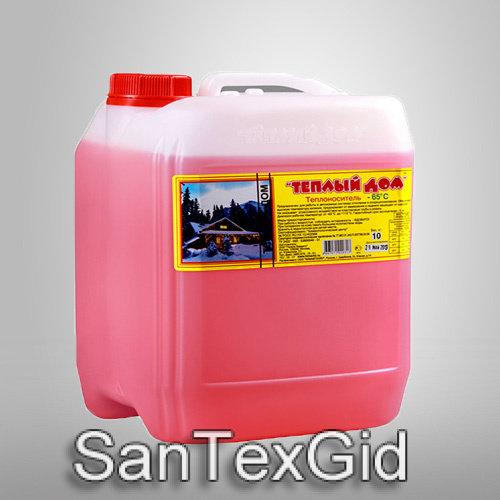

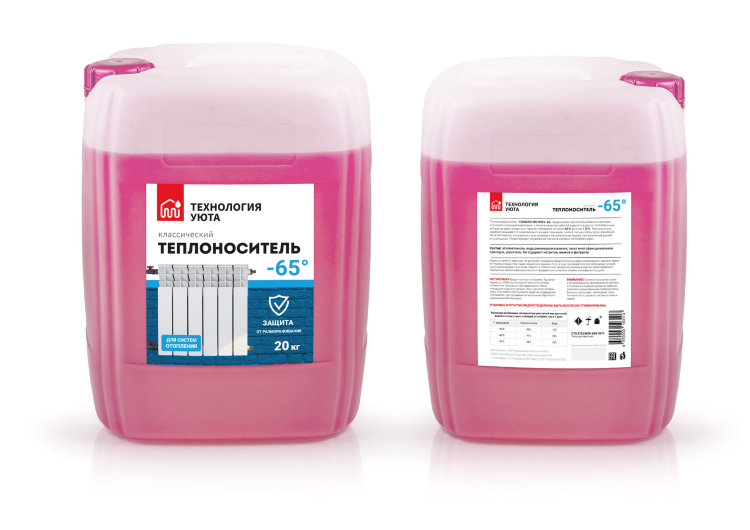

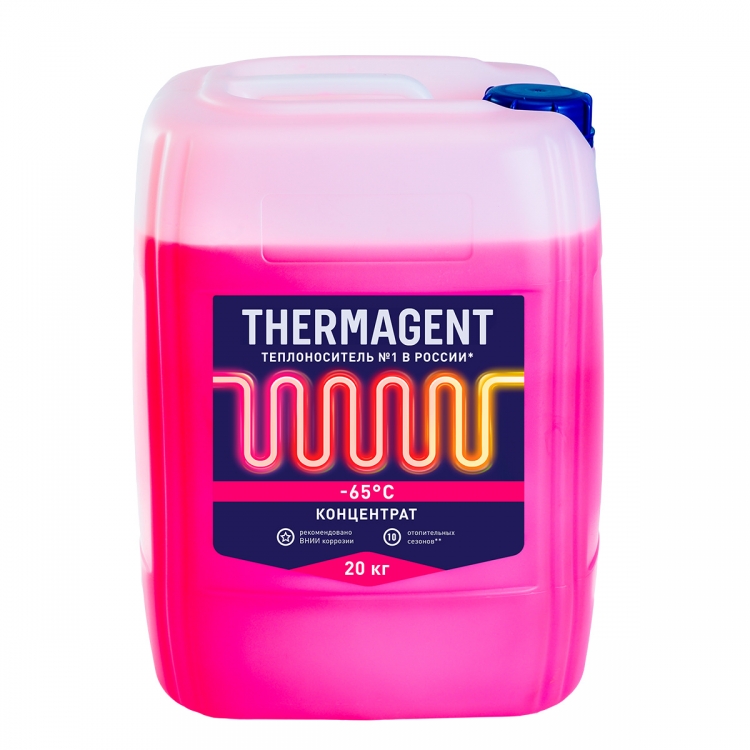

Теплоноситель THERMO TRUST -65C этиленгликоль 20кг

Этиленгликоль — это яд, поэтому необходимо обеспечить надежную герметизацию отопительной системы. Даже заливая этот состав в систему, надо работать в перчатках, так как даже простое попадание жидкости на кожу представляет опасность.

Как видите, минусов у антифризов этого типа предостаточно. Но многих подкупает низкая стоимость такой незамерзайки. Выпускают эти растворы в красных тонах, что как бы призывает к особой осторожности в процессе использования.

Антифризы на базе пропиленгликоля

Этот вид антифризов безопасен для здоровья. Пропиленгликолевые незамерзайки пригодны к использованию в отопительных системах с двухконтурными котлами. К тому же по теплоемкости подобные антифризы значительно превосходят этиленгликолевые составы. Обволакивающее действие пропиленгликоля дает эффект смазки труб, тем самым снижается общее гидравлическое сопротивление и растет КПД системы. Но с оцинкованными элементами у пропиленгликолевых составов тоже сложные отношения, поэтому их нельзя использовать в системе с этим теплоносителем. Реализуются антифризы этого типа уже готовыми растворами и стоят дорого.

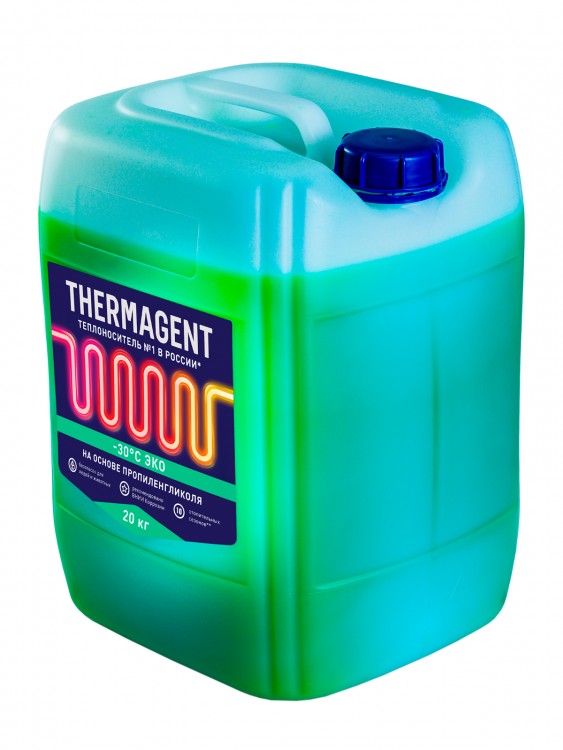

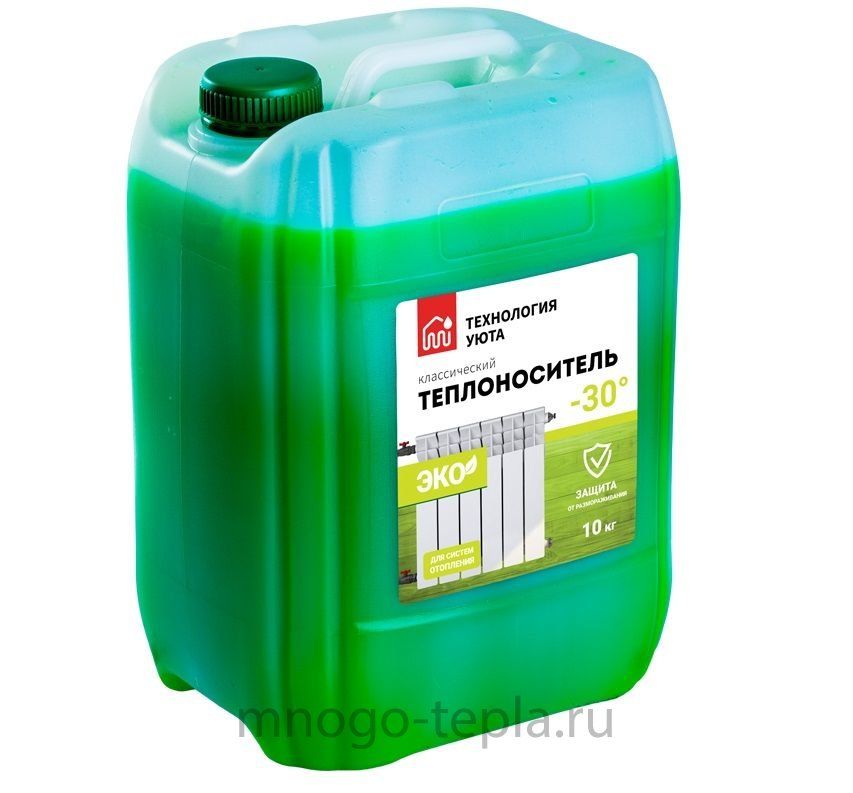

Теплоноситель AQUA TRUST -30C пропиленгликоль 10кг

Теплоносители на глицериновой основе

Этот вид антифриза имеет и почитателей, и противников. Первые находят немало аргументов в пользу его использования. Вот основные из них:

•
  глицерин совершенно безопасен в использовании;

•
  он имеет широкий диапазон рабочих температур, не увеличивает объем при кристаллизации, после восстановления жидкого состояния сохраняет все свойства и характеристики;

•
  «лоялен» к оцинкованным деталям отопительных систем;

•
  не разъедает прокладки уплотнения и не подтекает в местах соединений;

•
  негорюч и взрывобезопасен;

•
  может использоваться по 7—10 лет при соблюдении рекомендуемых правил эксплуатации;

•
  по теплотехническим свойствам практически равен пропиленгликолю, а стоит намного ниже.

Противники применения глицериновых антифризов приводят свои доводы:

•
  их высокая плотность дает излишнюю нагрузку на систему отопления;

•
  повышенная вязкость затрудняет работу насоса и ускоряет его изнашивание;

•
  по теплоёмкости уступают пропиленгликолю.

Оспаривают они и высокую термостойкость глицериновых антифризов, утверждая, что этот теплоноситель при нагревании до 90 градусов усиливает пенообразование. Правда, справиться с ним можно, введя присадки. Сомнение у противников использования глицериновых теплоносителей вызывает и утверждение об экологической безопасности. При тех же 90 градусах нагрева очень высока вероятность распада глицерина на твердый осадок и газообразную субстанцию под названием акролеин, обладающую крайне неприятным запахом и являющуюся слабым канцерогеном.

Как выбрать теплоноситель для системы отопления. Обзор антифризов для дома.

В последнее время в частных домах в качестве теплоносителя стали часто использовать антифризы. В этой статье разберемся, чем они лучше воды и какой из них стоит выбрать.

Что такое теплоноситель?

Теплоноситель – это вещество, которое передает тепловую энергию от источника к потребителям. Для этого используется пар (воздушные системы отопления) или жидкость (жидкостные или водяные системы отопления). В частных домах больше распространен последний вариант. Теплоноситель нагревается котлом и передается по магистралям к радиаторам или к системам теплого пола. Движение жидкости по системе обеспечивается насосом или самотеком (самотечные системы отопления).

В жидкостных системах отопления в качестве теплоносителя может использоваться обычная вода или антифриз («незамерзайка»). Последние представлены пропиленгликолем и этиленгликолем. Также есть и более экзотические варианты: раствор глицерина, растворы солей, трансформаторное масло и др.

Рассмотрим основные требования к теплоносителям для систем отопления.

• Инертность по отношению к инженерному оборудованию.Теплоноситель должен обладать низкой коррозионной активность и не вступать в химические реакции с трубами, шлангами, запорной арматурой, резиновыми прокладками, деталями котла и др.

Образование ржавчины в радиаторах и трубах снижает эффективность оборудования. Теплоотдача снижается, что приводит к перерасходу топлива. Также частицы ржавчины могут попасть в насос и повредить его.

• Хорошая текучесть. Жидкость не должна быть вязкой или густой, в противном случае теплоноситель будет медленно перемещаться по трубам и быстро терять тепло. На прокачку такой массы насос будет тратить больше энергии.
• Минимальное температурное расширение. Различные вещества могут расширяться при нагреве и охлаждении. Если здание эксплуатируется сезонно в качестве дачи, турбазы или склада, а на время отсутствия хозяев система отопления полностью отключается, то следует исключить в качестве теплоносителя вещества с большим расширением при замерзании.
• Высокая теплоемкость. Эта характеристика отражает способность вещества накапливать энергию при нагреве и отдавать при остывании. Чем выше теплоемкость жидкости, тем эффективнее работает система отопления.
• Текучесть. В системах отопления есть много соединений, которые могут стать потенциальными местами протечки.
• Безопасность – особенно этот параметр актуален для открытых систем, где расширительный бак находится на чердаке, а теплоноситель из него может испаряться. Также желательно, чтобы вещество не было горючим, при протечке это может стать причиной пожара. Именно поэтому не рекомендуется в частных домах в качестве теплоносителя использовать трансформаторное масло.

Вода в качестве теплоносителя для системы отопления частного дома

Вода – самый доступный теплоноситель, но использовать его можно не всегда. По техническим параметрам она превосходит любой антифриз, но ее недостатки для многих домовладельцев перечеркивают все достоинства.

Преимущества воды как теплоносителя

• Совместимость с отопительным оборудованием. Конденсатные котлы проектируются для работы на воде. Все параметры действительны только при работе на этом теплоносителе. Теплообменники котлов имеют небольшой диаметр трубок, поэтому при использовании антифриза со временем они могут забиваться присадками и другими продуктами разложения компонентов жидкости. По этой причине заливка антифриза обнуляет гарантию на оборудование у большинства производителей котлов.

Некоторые производители котлов допускают использование антифриза с сохранением гарантийного обслуживания, но в этом случае можно использовать только рекомендованные бренды теплоносителей.

• Мощность отопительных приборов. У радиаторов этот параметр зависит от теплоемкости теплоносителя. У воды он получается выше на 15 – 20% по сравнению с антифризами.

Мощность радиатора можно рассчитать по формуле W=c*Q*(t2-t1), где с – теплоемкость носителя, Q – расход жидкости в литрах за час, t2 и t1 – разница температур. Также при расчете количества радиаторов на помещение важно учитывать, что параметр мощности прибора на упаковке указан для работы на воде.

• Вода не требует замены. Незамерзающие теплоносители требуют замены каждые 5 лет. Некоторые производители выпускают составы, которые могут прослужить до 10 лет. Замена антифриза и промывка системы – трудоемкая процедура, которая потребует привлечения специалистов и значительных расходов. При этом полностью удалить незамерзающий носитель практически невозможно.

Такая недолговечность антифризов связана с присадками, которые присутствуют в их составе. Эти добавки снижают коррозионную активность, чтобы вещества не наносили вред отопительному оборудованию. Со временем присадки разлагаются и выпадают в осадок, после чего этиленгликоль и пропиленгликоль начинают вступать в реакцию с металлом.

• Воду нельзя подделать. Вероятность покупки контрафактной продукции при использовании воды стремится к нулю. Существует только вероятность приобретения обычной воды под видом дистиллированной. При использовании антифриза возможность залить контрафактную жидкость выше.
• Безопасность. Вода не относится к группе токсичных веществ, не выделяет вредных испарений и утилизируется без больших затрат. Безвредность для человека делает воду единственно возможным теплоносителем для открытых самотечных систем.

Недостатки воды

Главный недостаток воды заключается в ее замерзании при 0 градусов. Когда жидкость превращается в лед, она увеличивается в объеме на 10% и может разорвать трубы. Это означает, что в любом здание, где температура опускается ниже температуры замерзания, нельзя использовать воду в качестве теплоносителя. К таким постройкам относятся дачи, турбазы, кемпинги и др. Ситуаций, когда хозяина нет дома, и он не может контролировать работу своей системы отопления, можно придумать много.

Также неправильно подготовленная вода может приводить к порче отопительного оборудования: коррозия, отложение солей.

Какую воду можно использовать для систем отопления?

Вода для систем отопления должна удовлетворять требованиям по двум параметрам: по жесткости и по кислотности, также в ней не должно быть песка, или других крупных частиц. За кислотность отвечает показатель pH, в норме он должен составлять 7 единиц. Значения от 1 до 6 соответствуют кислоте, а от 8 до 13 – щелочи. Кислотная или слабокислотная жидкость в замкнутой системе стремится повысить свой pH до нормального, для этого поглощает металлы из окружающей среды. Это приводит к разрушению труб и элементов котла.

Жесткость отражает количество солей, растворенных в жидкости и выражается общей минерализации раствора. При повышении температуры эти вещества выпадают в виде накипи. Накопление отложений на внутренних частях оборудования может привести к его поломке.

Если система отопления закрытого типа, и новая жидкость в нее не поступает, то в изначальном количестве воды будет слишком мало солей, чтобы забить теплообменник.

• Водопроводная вода – имеет нормальный pH, но в некоторых регионах содержать большое количество солей. За несколько циклов прохода через систему отопления жесткость снижается, так как часть солей выпадает в осадок и откладывается на теплообменнике. При запуске это не навредит, но доливать в такую систему воду из водопровода или колодца не рекомендуется, так как отложений может стать больше.
• Кипяченая вода – отличается от обычной водопроводной меньшей минерализацией раствора. При этом кипятить большие объемы проблематично.
• Бутилированная питьевая вода имеет нормальную кислотность и допустимый для человека уровень минерализации. Благодаря этому не оставляет накипи и безопасна при дозаливке системы.
• Дистиллированная вода – не содержит минеральных примесей, но обладает уровнем pH от 5,4 до 6,6, что не соответствует нормально кислотности. Некоторые производители котлов не рекомендуют использовать дистиллированную воду из-за вероятности появления коррозии.

Антифризы для систем отопления

Если у хозяина нет возможность постоянно следить за отоплением в доме, отсутствует телеметрия и дистанционное управление работой котла, то в систему заливают незамерзающий теплоноситель.

Раствор этиленгликоля

Вещество относится к спиртам, поставляется в виде концентрата. Для заливки в системы отопления этиленгликоль необходимо развести водой в пропорциях 50/50 или 40/60. Смесь замерзает при температуре до -65 градусов. Замораживание не приводит к значительному расширению (1,5% у этиленгликоля, 10% у воды), поэтому теплоноситель не наносит вреда отопительной системе. При пониженных температурах повышается вязкость вещества. Верхний температурный порог составляет 108 – 110 градусов, при таких показателях этиленгликоль вспенивается.

В качестве теплоносителя этиленгликоль нельзя использовать в чистом виде из-за высокой коррозионной активности. В системы отопления следует заливать специализированные составы с ингибиторами коррозии. Они обычно входят в состав антифризов для систем отопления

Присадки имеют определенный срок службы (обычно 5 лет), после которого коррозионные свойства этиленгликоля начинают проявляться и разрушать металлические элементы системы. Также к концу этого срока вещество становится густым и может забивать трубки в котле.

Этиленгликоль относится к горючим веществом и является умеренно токсичным (3 класс). Летальная доза составляет 1,5-5 мл/кг массы тела. Пары не так токсичны, но при систематическом попадании в организм могут нанести вред здоровью. При этом попадание этиленгликоля в организм из закрытой системы отопления маловероятно, в открытых сетях использование такого антифриза не рекомендуется.

Присадки держатся в определенном количестве этиленгликоля, если его концентрация снижаются, то присадки начинают выпадать. Теплоноситель можно разводить только до минимальных значений, указанных производителем.

В случае аварии в системе отопления следует увести из помещений с протечками теплоносителя детей и домашних животных, чтобы исключить попадание вещества внутрь организма.

По нормативам использование этиленгликоля не допускается в государственных и муниципальных учреждениях (школах, больницах, детских садах, поликлиниках и др.).

Раствор пропиленгликоля

Как и этиленгликоль относится к двухкомпонентным спиртам. Продается не в виде концентрата, а уже в разбавленным. При содержании 54% вещества замерзает при -40 градусах, вспениваться начинает при 108 градусах.

К достоинствам этого теплоносителя относится меньшая опасность для человека, но по токсичности он тоже принадлежит к третьему классу. При проглатывании пропиленгликоль вызывает симптомы отравления в сочетании с поражением внутренних органов. Вдыхание паров не представляет опасности для человека, в некоторых случаях может появиться головная боль. При длительном контакте с кожей вызывает покраснение.

Добавлять воду в антифризы на основе пропиленгликоля нельзя.

К недостаткам можно отнести высокую вязкость, что приводит к падению давления в системе. Также пропиленгликоль менее эффективен при низких концентрациях, чем этиленгликоль. Кроме того, канистра этого теплоносителя обойдется в два раза дороже.

Пропиленгликоль из-за вязкости чаще пригорает в системах с электрическими котлами с высокой интенсивностью нагрева.

Раствор глицерина

Глицерин представляет собой прозрачную вязкую жидкость, нетоксичен для человека, замерзает при -30 градусах. Стоит дешевле пропиленгликоля.

При интенсивном нагреве может вспениваться и пригорать, также он имеет свойство создавать воздушные пробки в системе отопления. По сравнению со спиртовыми антифризами теплоотдача глицерина хуже.

Почему нельзя использовать автомобильный антифриз для систем отопления?

Антифризами называют целую группу жидкостей и применяются они не только в качестве теплоносителя. Основным компонентом почти во всех служит этиленгликоль или пропиленгликоль, по этой причины многие домовладельцы пытаются заливать в системы отопления автомобильные незамерзайки и прочие средства. Это не всегда заканчивается хорошо, так как присадки у автомобильных составов отличаются.

В системе отопления они могут дать неожиданные эффекты. Например, силикатные присадка, которые входят в состав автомобильной незамерзайки G11 способствуют образованию пленок, которые ухудшают тепловой обмен и могут забить оборудование. Карбоновые присадки помогают при коррозии на металле, но не предотвращают ее.

Требования к системе отопления при использовании антифризов

• Большинство антифризов обладает высокой вязкостью, поэтому циркуляционный насос должен обладать необходимой мощностью.
• Расширительный бак должен быть закрытого типа, чтобы исключить испарения теплоносителя. Антифризы нельзя использовать в открытых системах. При этом бак должен иметь больший объем по сравнению с аналогичной системой для воды, так как незамерзающие жидкости отличаются повышенным расширением при высоких температурах.
• Следует исключить интенсивный нагрев до высокой температуры. Такое воздействие может привести к вспениванию вещества или к образованию нагара.
• При расчете батарей следует учесть, что теплоотдача будет на 15 % хуже, чем при работе на воде. В паспорте прибора обычно указывают данные именно для воды.
• В соединения рекомендуется ставить паронитовые или тефлоновые прокладки для снижения риска протечек. По сравнению с водой антифриз обладает повышенной текучестью.
• Если в системе упало давление, то заливать систему водой нельзя, нужно добавлять тот же теплоноситель. Для этого при первой заливке необходимо оставить канистру. Если разбавить теплоноситель водой ниже допустимой концентрации, то присадки выпадут в осадок, а коррозийные свойства вещества повысятся.
• Отработанный антифриз нельзя сливать в почву, утилизация должна производиться на пункте переработки опасных химических отходов.

Общие сведения о теплоносителях и теплоносителях

Опубликовано Николь Лэйни 27 декабря 2019 г. 17:53 | Оставить комментарий

Управление термальной жидкостью • Преимущества систем нагрева термального масла

Типы нагревателей термальной жидкости • Работа с Sigma Thermal

Спрос на технологический нагрев и контроль температуры в промышленности продолжает расти, поскольку производители и промышленные предприятия растут, расширяются и стремятся улучшить свои существующие операции. Эти системы технологического нагрева должны работать стабильно, безопасно и с минимальным временем простоя.

Промышленные объекты, использующие общезаводские распределенные технологические системы, обычно имеют одну из двух технологических систем: паровые котлы или системы нагрева теплоносителя . В прошлом котлы часто были выбором по умолчанию, но системы отопления с термальной жидкостью являются лучшим решением для многих приложений, предлагая повышенную гибкость, контроль и надежность.

Управление теплоносителем

Системы отопления с термальной жидкостью работают в замкнутом контуре с постоянной циркуляцией теплоносителя (также называемого теплоносителем). Эта непрерывная циркуляция при постоянной температуре подачи обеспечивает источник тепла, к которому пользователи могут получить доступ по мере необходимости. Пользователями можно управлять индивидуально, а температуру теплоносителя можно изменять (от пользователя к пользователю) с помощью вторичных контуров управления. В большинстве систем теплоноситель или теплоноситель остается в жидком состоянии на протяжении всего контура, хотя существуют газообразные жидкости, доступные для некоторых нишевых приложений, которые могут извлечь выгоду из скрытой теплоты по сравнению с простым теплом.

Типы теплоносителей

Термальное масло, вода и водно-гликолевые растворы обычно используются в системах отопления с термальной жидкостью. Все эти теплоносители имеют различные преимущества и недостатки в зависимости от рабочей температуры и требований к производительности системы. Важно понимать, что представляет собой каждый вариант жидкости, чтобы можно было сделать правильный выбор для каждого применения.

• Горячая вода и водно-гликолевая. Вода является наилучшей теплопередающей средой с точки зрения теплофизических свойств, но она также имеет ряд недостатков. В основном, он может вызывать коррозию, содержать загрязняющие вещества, кипеть при 212ºF и замерзать при 32ºF. Добавление гликоля в раствор с водой повышает температуру кипения и снижает температуру замерзания, хотя это сопровождается некоторым снижением теплоемкости.
• Термомасло. Термальные масла выдерживают более высокие температуры, чем составы на водной основе, без кипения или чрезмерного повышения давления в системе. Натуральные масла могут достигать температуры до 600°F, в то время как некоторые синтетические масла позволяют системам на масляной основе достигать 800°F. Эти условия позволяют системам отопления на масляной основе соответствовать разделу VIII ASME, обеспечивая долгосрочную экономию, поскольку системы отопления, сертифицированные в соответствии с Раздел VIII ASME обычно не требует наличия на объекте лицензированного оператора котла. Термальные масла также обычно не вызывают коррозии, и их не нужно обрабатывать как воду, чтобы предотвратить образование отложений жесткой воды в системе.

Преимущества систем обогрева термальной жидкостью

Отопление термальной жидкостью и системы термального масла, в частности, имеют ряд преимуществ по сравнению с их традиционными котлами. К этим преимуществам относятся:

Достижение высоких температур при низком давлении

Системы с термальной жидкостью

предлагают более широкий диапазон температур и более высокую максимальную температуру. Эти системы могут достигать температуры 0–750 ° F при использовании термального масла, тогда как паровые системы работают только до 350 ° F, прежде чем рабочее давление превысит 425 фунтов на квадратный дюйм. В системах с термальной жидкостью, использующих водно-гликолевые растворы, температура также может достигать 32–350°F при несколько более низком давлении, чем у пара, что по-прежнему обеспечивает значительно большую гибкость, чем традиционные системы.

В то время как диапазон температур важен, низкое давление не менее ценно. Большинству горячих масел, работающих при температуре ниже 600°F, не требуется никакого давления паров, а максимальное давление в системе — это только то, что создается центробежными циркуляционными насосами. Даже высокотемпературные синтетические материалы, работающие при температуре до 750°F, требуют давления паров менее 100 фунтов на квадратный дюйм. Паровая система при температуре 750°F потребует более 3200 фунтов на квадратный дюйм рабочего давления.

Минимальное обслуживание

Помимо регулярных испытаний на температуру воспламенения, системы нагрева теплоносителя требуют относительно небольшого обслуживания.

Контуры просты, и жидкость не требует частых регулировок или дополнений при условии, что за ней ухаживают и периодически тестируют для выявления любых потенциальных проблем. Кроме того, системы с термальными жидкостями не требуют продувки, замены труб, обслуживания конденсатоотводчиков или обработки воды, как это делают традиционные котлы.

Оператор не требуется

Из-за повышенных требований безопасности в отношении котлов рядом с рабочими, более промышленные, государственные и местные правила требуют присутствия стационарного инженера в котельных. Многие заводы по всей стране вынуждены держать в котельной в периоды активной эксплуатации хотя бы одного сотрудника, прошедшего специальную подготовку, для наблюдения за работой котла. Чаще всего это требуется для паровых котлов.

Объекты, использующие тепловые жидкостные нагреватели и бестопочный парогенератор, часто не нуждаются в стационарном обслуживающем персонале. Это преимущество зависит от конкретных государственных и местных требований.

Наружная установка

Системы с термальной жидкостью создают непрямой нагрев, что означает, что их можно устанавливать в удаленных помещениях или на открытом воздухе. Размещение нагревателя и основных компонентов системы вдали от других ключевых производственных зон помогает повысить общую безопасность предприятия.

Системы с термальной жидкостью легко монтируются на открытом воздухе, хотя при установке необходимо учитывать дополнительные факторы. При выборе циркуляционного насоса и двигателя необходимо учитывать условия холодного пуска. Также может потребоваться заливка плит, атмосферостойких наружных трубопроводов и оборудования и т.д.

Использование централизованного теплоцентрали

Более крупные или многоцелевые установки могут иметь высокотемпературные процессы в сочетании с требованиями по нагнетанию пара без обратной связи. Традиционно для этих объектов потребуются нагреватель теплоносителя и паровой котел. Однако сегодня эти объекты могут использовать теплообменники и вместо этого полагаться исключительно на систему нагрева теплоносителя.

Некоторые типы теплообменников в сочетании с легкодоступным горячим маслом могут почти мгновенно производить пар, когда в них течет теплоноситель. Операторы могут использовать этот пар для стерилизации, промывки и других процессов. К преимуществам системы централизованного теплоснабжения с теплообменником(ами) относятся:

• Нижнее обслуживание
• Меньше расходов (потому что нет котла)
• Тепловая система, обеспечивающая высокие температуры при низком давлении

Типы нагревателей термальной жидкости

Системы обогрева термальной жидкостью идеально подходят для объектов, которым необходимо постоянно поддерживать высокие температуры. Системы на масляной основе имеют много названий, но все они относятся к одному и тому же типу замкнутой системы отопления на масляной основе. Другие распространенные имена включают:

• Котел на жидком топливе
• Нагреватель горячего масла
• Система горячего масла
• Нагреватель термальной жидкости
• Система теплоносителя
• Термомасляный котел
• Термомасляный нагреватель
• Термомасляная система

Следует отметить, что системы на основе термального масла до сих пор часто называют в просторечии «котлами», хотя на самом деле они не кипятят технологическую жидкость. В замкнутых системах косвенного нагрева с более низкими требованиями к температуре процесса в качестве теплоносителей обычно используются горячая вода и водно-гликолевые смеси.

Опции нагревателя термальной жидкости

Ассортимент систем Sigma Thermal включает следующее:

• Электронагреватель SHOTS

  Нагреватель термальной жидкости

  Тепловые жидкостные системы HC-1: Эти системы бывают горизонтальными, вертикальными с восходящим и вертикальным направленным вниз нагревом, а размеры варьируются от            1–100 ММ БТЕ/ч. Индивидуальные конструкции нагревателей доступны для удовлетворения конкретных потребностей проекта.

• Системы теплоносителя HC-2: Системы HC-2 также доступны в конфигурациях с горизонтальным, вертикальным нагревом вверх и вертикальным нагревом вниз. Размеры варьируются от 1 до 100 MM Btu/час, а также доступны индивидуальные конструкции.
• SHOTS Электрическая терможидкостная система: Системы перекачки горячего масла Sigma (SHOTS) используют электроэнергию для циркуляционных нагревателей и погружных пучков с низкой плотностью ватт. Это создает тепло, не требуя источников топлива, таких как природный газ, мазут или топливо из биомассы. Эти системы обеспечивают мощность в конфигурациях от 30 кВт до 800 кВт. Пользовательские блоки могут быть сконструированы для обеспечения увеличенного диапазона мощности от 800 кВт до 4 МВт или даже выше.
• Нагреватели термальной жидкости на биомассе: Эти нагреватели обеспечивают такую ​​же высокую температуру при низком давлении, как и наши самые популярные системы теплоносителя. Объекты могут использовать эти системы вместе с другими энергетическими системами биомассы, чтобы соответствовать эталонным показателям экологически чистой энергии. Sigma Thermal обеспечивает установку, обучение и обслуживание оборудования для поддержки этих систем и помогает нашим клиентам достичь своих целей в области устойчивого развития.

Работайте с Sigma для удовлетворения ваших потребностей в технологическом нагреве

Sigma Thermal является ведущим поставщиком систем нагрева теплоносителя, запасных частей и сопутствующих услуг. Мы предлагаем высококачественное оборудование, которое удовлетворяет энергетические, отопительные и технологические потребности наших клиентов в широком спектре отраслей.

• Установки систем отопления на термальных жидкостях
• Услуги по модернизации
• Обучение
• Техническое обслуживание
• Программы обработки деталей

Поговорите сегодня с нашими инженерами и техниками о потребностях вашего объекта в отоплении, включая техническое обслуживание, запасные части и полные системы. Запросите предложение сегодня, чтобы начать свой проект.

Архивы:

• август 2022 г.
• июль 2022
• июнь 2022 г.
• ноябрь 2021
• август 2021

Жидкие теплоносители | Терминол

Жидкий теплоноситель Therminol 66

Therminol 66 — самый популярный в мире высокотемпературный жидкофазный теплоноситель. Therminol 66 может перекачиваться при низких температурах и обладает термостойкостью при высоких температурах.

Жидкий теплоноситель Therminol 62

Therminol 62 представляет собой синтетический жидкий теплоноситель, химический состав которого разработан специально для обеспечения высокой производительности, высокой чистоты, низкого давления и исключительной термической стабильности.

Теплоноситель Therminol VP-3

Теплоноситель Therminol VP3 представляет собой синтетический теплоноситель, специально разработанный для обеспечения теплопередачи в паровой фазе при более низких температурах, чем это возможно с традиционными жидкостями на основе дифенилоксида (DPO)/бифенила, такими как Therminol VP-1.

Теплоноситель Therminol XP

Теплоноситель Therminol XP представляет собой чистое белое минеральное масло, обеспечивающее надежную теплопередачу.

Теплоноситель Therminol LT

Therminol LT — синтетический ароматический теплоноситель. Его можно использовать как в жидкой, так и в паровой фазе, и он обладает отличными свойствами теплопередачи и жидкости для низкотемпературных применений.

Теплоноситель Therminol D-12

Therminol D-12 представляет собой синтетический жидкофазный теплоноситель с превосходными свойствами теплопередачи в широком диапазоне температур. Эта жидкость идеально подходит для приложений, требующих эффективного охлаждения и нагрева.

Теплоноситель Therminol ADX-10

Therminol ADX10 представляет собой синтетический органический теплоноситель с низкой вязкостью, особенно рекомендуемый для непрямого жидкофазного нагрева при средних температурах.

Жидкий теплоноситель Therminol 54

Therminol 54 — синтетическая жидкость, разработанная для обеспечения надежной и стабильной теплопередачи в течение длительного срока службы при максимальных объемных температурах до 280°C (540°F).

Теплоноситель Therminol SP

Therminol SP — синтетический жидкий теплоноситель, используемый в устройствах с умеренными температурами. Жидкость Therminol SP предназначена для использования в системах косвенного нагрева без давления/низкого давления. Он обеспечивает эффективное, надежное и равномерное технологическое тепло без необходимости высокого давления.

Жидкий теплоноситель Therminol 55

Therminol 55 представляет собой синтетический жидкий теплоноситель, используемый в устройствах с умеренными температурами. Жидкость Therminol 55 предназначена для использования в безнапорных/низконапорных системах косвенного нагрева. Он обеспечивает эффективное, надежное и равномерное технологическое тепло без необходимости высокого давления.

Жидкий теплоноситель Therminol 59

Therminol 59 представляет собой синтетический жидкий теплоноситель с превосходными низкотемпературными характеристиками перекачивания и термической стабильностью.

Жидкий теплоноситель Therminol 68

Therminol 68 представляет собой высокотемпературный жидкофазный теплоноситель с превосходной термической стабильностью. Therminol 68 был разработан для использования при температурах до 360°C (680°F) в жидкофазных теплоносителях. Therminol 68 имеет температуру кипения 308°C (586°F), но статическое давление около 2 бар должно поддерживать жидкую фазу при высоких температурах.

Жидкий теплоноситель Therminol 72

Therminol 72 представляет собой сверхвысокотемпературный жидкофазный теплоноситель, обладающий превосходной термической стабильностью. Therminol 72 был разработан для использования при температурах до 380°C (720°F) в жидкофазных системах теплопередачи.

Жидкий теплоноситель Therminol 75

Синтетический теплоноситель Therminol 75 представляет собой сверхвысокотемпературный жидкофазный теплоноситель, обладающий превосходной термической стабильностью.
