Предлагаем винтовые сваи с лучшими характеристиками диаметром 89 мм.

Спецификация и применение винтовой сваи диаметром 89 мм

Применение винтовых свай 89мм:

• фундаменты для одноэтажных каркасных домов, бань из бруса
• фундаменты для беседок, теплиц, террас, бытовых помещений
• опоры для заборов, лестниц, настилов
• опоры для небольших причалов

Винтовые сваи, имеющие диаметр 89 мм, предназначены для создания опор и фундаментов, рассчитанных на среднюю нагрузку. Несущая способность каждого изделия достигает 4 т. Технические характеристики винтовых свай такого диаметра позволяют применять их для обустройства фундаментов небольших строений.

Сферы использования

Сваи 89 мм пользуются широким спросом у владельцев загородных участков. Их можно использовать при создании фундаментов для

• деревянных бань;
• каркасных построек, в т.ч. небольших дачных домов и сооружений хозяйственного назначения;
• объектов малых архитектурных форм: беседок, навесов, террас;
• теплиц.

Сваи такого диаметра применяют в качестве опор

• при возведении заборов, имеющих значительный вес;
• при строительстве небольших пирсов, причалов;
• для создания прочной связки террасы с домом;
• при постройке настилов и лестниц;
• при обустройстве каминов.

В промышленном строительстве изделия также востребованы. Они необходимы для создания фундаментов

• модульных построек;
• ангаров, гаражей, складских помещений на каркасной основе;
• бытовых построек.

Преимущества использования 89-миллиметровых свай

• Свайные фундаменты с использованием изделий могут устанавливаться на различных грунтах,в т.ч. сложных –  песчаных, склонных к вспучиванию, илистых, а также на дне водоемов. Их прочность, надежность и несущая способность не зависит от рельефа местности.
• Использование свайного фундамента значительно удешевляет стоимость индивидуального загородного строительства и сокращает его сроки.
• Свайный фундамент не дает усадки, поэтому возведение зданий и сооружений можно проводить непосредственно после установки свай.
• Изделия долговечны: срок их службы составляет не менее 100 лет. Двухкомпонентное покрытие на основе эпоксидных смол, которое наносится на лопасть и тело сваи, делает период использования изделий еще более длительным.

Где заказать сваи 89 мм в Южном Подмосковье

Компания «СваиВсем» предлагает сваи диаметром 89 мм. Мы изготавливаем винтовые сваи в соответствии с ГОСТом на собственных производственных мощностях и гарантируем качество изделий.

Заказывая сваи у нас, вам не придется переплачивать поставщиками и перекупщикам. Доставка на объект осуществляется бесплатно.

Мастера компании «СваиВсем» производят монтаж свайного фундамента, в т.ч. с реконструкцией старого основания под постройку.

Мастера компании

• подберут изделия с нужными техническими характеристиками, оптимально подходящие для решения задач заказчика;
• произведут расчет количества свай с учетом массы сооружения и особенностей участка;
• доставят необходимое количество изделий на место строительства;
• установят свайный фундамент с использованием специального оборудования.

На изделия и все виды работ предоставляется гарантия.

Заполните форму на сайте и закажите бесплатную консультацию специалиста компании по интересующим вопросам.

Для заказа винтовых свай от производителя и работ по установке свайного фундамента звоните по телефонам

• (499) 408-46-36
• (926) 008-45-82

или посетите офис по адресу г. Подольск, ул. Бронницкая, д. 14 (рядом с Автосервис Юг).

Мы работаем по всем направлениям Южного Подмосковья. Обращайтесь!

ЦЕНЫ НА ВИНТОВЫЕ СВАИ

Нагрузка на винтовую сваю 108, 133, 159, 89, 219

Какие допустимые нагрузки способны выдерживать винтовые сваи и какая у них несущая способность? Какой диаметр винтовой сварной сваи (свсн) будет самым подходящим для устройства свайно-винтового фундамента?  – это самые задаваемые вопросы на этапе проектирования строительства. Ошибки в расчётах, как правило, снижают надёжность опор под зданиями, приводят к усадке или крену строений. И, в конечном счёте, к повреждениям их основных конструкций.

Допустимая нагрузка – важнейший показатель винтовых элементов фундамента

Важной характеристикой винтовых свай, влияющей на правильный их подбор при устройстве фундаментов под конкретные сооружения, является несущая способность.

Это ничто иное, как учитывающая деформации почвы максимальная нагрузка, которую выдерживают сваи без потери своих функциональных качеств. Для грунтов с различными прочностными характеристиками, а также изделий, отличающихся длиной, диаметром трубы и лопастей – она разная.

Далее ознакомимся с параметрами, от которых зависит допустимая нагрузка на винтовые сваи, а также с правильным её теоретическим расчётом.

Виды свай и их параметры

Разнообразие типоразмеров этих изделий связано с применением их под конкретные виды возводимых объектов.

В частном домостроении преимущественно используются винтовые элементы фундаментов с диаметрами трубы от 89 до 159мм. Так, допустимая нагрузка на винтовую сваю 89мм делает возможным их применение при возведении каркасных одноэтажных домов, веранд и беседок. С увеличением диаметра трубы увеличивается цена и расширяется диапазон их применения: 108мм, 133мм и 159мм – для устройства фундаментов двухэтажных каркасных домов, а также одноэтажных из бруса, пенобетона и кирпича.

А допустимая нагрузка на винтовую сваю 325мм приемлема при использовании её в проектировании тяжёлых конструкций домов или промышленных объектов.

При расчётах допустимых нагрузок на сваи используют такой важный параметр, как площадь её конструктивного элемента – лепестковой подошвы.

При этом за радиус подошвы принимают расстояние от центра сваи до крайней (образующей контур лепестка) точки.

Для вычисления площади используют известную математическую формулу: возведённый в квадрат радиус лопастей умножают на 3,14 (число Пи). Для разных диаметров труб она составляет:

• 89мм – 490см²;
• 108мм –706см²;
• 159мм – 1590см²;
• 325мм – 9567см² (для расчётов значения диаметров лопастей всегда берут в сантиметрах).

На выбор длины детали влияют характер грунта (в том числе уровень его промерзания) и перепады высот на стройплощадке.

Длина свай стандартизована и составляет:

• для коротких – 160-250см;
• для длинных – до 11,5м (с шагом 50см).

При правильной установке они должны упираться лопастями в плотный слой грунта.

Прочность грунта основания

Одним из исходных данных при расчёте допустимой нагрузки на винтовые сваи являются прочностные характеристики грунта на участке строительства. Их точное определение возможно при выполнении изыскательского бурения.

Если вызов геологов не предусмотрен бюджетом – можно самостоятельно оценить залегающий грунт. Для этого достаточны информация о составе грунтов на конкретном участке и умение использовать в справочниках соответствующие данные. Примерные значения расчётных сопротивлений (кг/см²) грунтов на глубине 1,5м следующие:

• глина – 3,7–4,7;
• суглинки и супеси – 3,5–4,4;
• песок (от мелких фракций до крупных) – 4–6.

Такие данные содержат и строительные справочники, и СНиПы.

Определение максимально возможной величины нагрузки на винтовую сваю

Для расчёта нагрузок, которые способны выдержать элементы свайно-винтового фундамента, нужно знать площадь подошвы их лепестков и прочностные характеристики (максимальная несущая возможность) грунта. Перемножив между собой величины этих показателей, получают желаемое значение несущей способности винтовой опоры – максимально возможной выдерживаемой нагрузки.

Для примера определим, какую нагрузку выдерживает винтовая свая 108х2500мм. Исходные данные для упрощённого расчёта принимаем такими:

• грунт на строительном участке – глина;
• диаметр лопасти сваи 108мм – 300мм.

Воспользуемся данными таблиц в справочнике и определим несущую способность грунта (Rо) в месте установки фундамента: Rо = 6кг/см². Площадь лепестковой подошвы этого вида свай мы определили ранее (смотри выше), S = 706см².

Искомую нагрузку получим в результате перемножения:

F = Rо х S = 6 х 706 = 4,23 (тонны).

Именно такую расчётную (среднюю) нагрузку выдерживает одна свая 108мм, упираясь лопастью в слой глины.

Однако, её значение есть неоптимизированным, так как не учитывает коэффициент надёжности (γk). Он зависит от количества опор в фундаменте и способа производства геологических изысканий. При известных результатах таких изысканий на участке его значение составляет 1,2.

Выполняя самостоятельные исследования почвы на участке и используя табличные показатели прочности грунта, необходимо увеличивать запас надёжности. Для этого надо использовать в расчётах коэффициент надёжности порядка 1,7–1,4. Его величина зависит от количества свай в фундаменте: при минимальном количестве (до 5) он будет максимальным – 1,7. С увеличением опор до 20 коэффициент уменьшится до 1,4. При этом устанавливаемые сваи должны иметь низкие ростверки.

Таким образом, с учётом коэффициента надёжности расчёты максимально возможной нагрузки на сваи N (при пользовании табличными данными о грунтах) показывают её уменьшение по сравнению с расчётной нагрузкой F:

N = F : γk = 4,2 : 1,7 = 2,47 (т).

В качестве заключения

Качественный монтаж свайно-винтовых фундаментов зависит от правильного расчёта нагрузок на винтовые сваи, включающих и геологическую оценку грунта. Ошибки в расчётах приведут к занижению несущей способности фундамента или же большому перерасходу материала.

Винтовые сваи | Анкеры ABC

Наш стандартный ассортимент винтовых свай имеет диаметры от 60 мм до 89 мм, исключая спирали, и толщину стенки от 6,35 мм до 9,5 мм. Пределы крутящего момента варьируются от 4 кНм до 22,5 кНм. В большинстве случаев, при условии, что верхние 2 метра оцинкованы, срок службы сваи превысит 100 лет. Дополнительные шаги могут быть предприняты для защиты в соленой воде и торфяниках.

Если у вас есть какие-либо вопросы, касающиеся технических характеристик наших винтовых свай, или вы хотите обсудить индивидуальные варианты, свяжитесь с нами.

Спецификации свай

Коррозия

Преимущества винтовых свай

Растяжение и сжатие

Винтовые сваи могут воспринимать наши опубликованные проектные нагрузки как на растяжение, так и на сжатие.

Стойкость к пучине

Максимальный диаметр стволов свай в нашем ассортименте составляет 89 мм, что обеспечивает превосходную устойчивость к воздействию расширяющегося пучения грунта.

Любой угол

Винтовые сваи можно забивать под любым углом в соответствии с вашими проектами.

Зоны защиты деревьев/корней

Винтовые сваи неоднократно указывались в качестве предпочтительного фундамента для строительства в зонах защиты деревьев.

Расчетный срок службы 100 лет

Все винтовые сваи ABC Anchors оцинкованы или оснащены катодной защитой, и на них распространяется наша 100-летняя гарантия расчетного срока службы.

Низкий уровень шума/вибрации

В процессе установки используется моментный двигатель для плавного забивания свай в землю, и для этого не требуется ударов молотком или вибрации.

Мгновенное подключение/строительство

Сваи могут принимать полную нагрузку сразу после установки. Мы поставляем широкий ассортимент концевых муфт, подходящих для растягивающих, сжимающих и комбинированных нагрузок.

Нет Muckaway

Винтовые сваи не требуют земляных работ до или во время установки и, следовательно, не требуют утилизации отходов.

Объемы винтовых свай и оборудование для установки

Нефакторизованная нагрузка — Максимальная нагрузка, которую примет свая до того, как прогиб превысит стандартные пределы.

FOS — Коэффициент запаса прочности  — отношение между нефакторизованной нагрузкой и рабочей нагрузкой

Безопасная рабочая нагрузка -Фактическая нагрузка, которую воспринимает свая, когда здание стоит на месте

Все машины имеют показания крутящего момента, что позволяет мгновенно рассчитать нагрузку сваи.

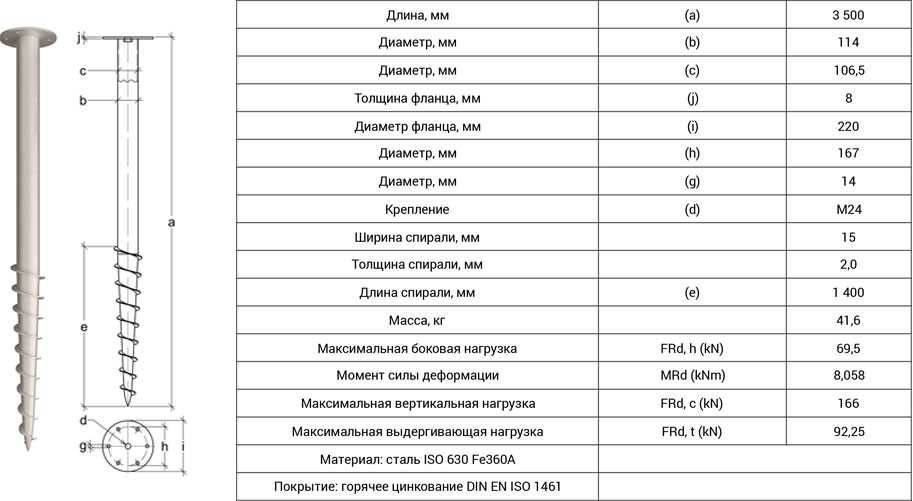

Технические характеристики винтовых свай

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ	ОПРЕДЕЛЕНИЕ	60R	76Р	89R
Диаметр вала	Диаметр ствола винтовой сваи без учета спиралей	60 мм	76 мм	89 мм
Толщина стенки	Толщина стенки трубы винтовой сваи	6,35 мм	9,5 мм	9,5 мм
Ограничение крутящего момента	Способность сваи передавать крутящий момент всегда является ограничивающим фактором. Таким образом, это предельный крутящий момент при установке сваи.	4кНм	16кНм	22,5 кН·м
Эмпирический коэффициент крутящего момента KtKt м -1	«Эмпирический коэффициент крутящего момента», выраженный в метрических единицах, когда крутящий момент измеряется в кНм, а сила — в кН. Его значение уменьшается по мере увеличения диаметра сваи и толщины винтовой пластины. Это происходит из-за сочетания поверхностного трения и энергии, необходимой для смещения почвы.	30 м -1	28 м -1	25 м -1
Спецификация трубки		БСЕН 10297 E355 ХФС	БСЕН 10297 E355 ХФС	БСЕН 10297 E355 ХФС
Спецификация спирали		БСЭН 10025 С275	БСЭН 10025 С275	БСЭН 10025 С275
Спецификация крепежа		Метрическая резьба M16 GR8. 8	Метрическая резьба M20 GR8.8	Метрическая резьба M22 GR8.8

Срок службы/коррозия сваи

В большинстве случаев при условии, что верхние 2 метра оцинкованы, срок службы сваи превысит 100 лет. При удельном сопротивлении грунта менее 10 Ом необходимо принять дополнительные меры. Это означает соленую воду, влажный торф и места, где почвы подвержены насыщению. Для получения дополнительной информации и литературы, пожалуйста, свяжитесь с нами.

Расчетный срок службы основан на допущении, что потеря толщины на 40 % допустима без неблагоприятного воздействия на целостность конструкции. Участки свай, подверженные воздействию атмосферы, покрываются толстослойной системой покрытия с высоким содержанием цинка или оцинковываются. Для конструкции анода предусмотрен коэффициент безопасности x2, учитывающий изменения в условиях коррозии и удельном сопротивлении грунта.

Удельное сопротивление грунта (Ом-м)	Скорость коррозии на основе данных Uhlig мм/год	Расчетный срок службы с защитой от коррозии (лет)	Методы защиты от коррозии, необходимые для верхней 2-метровой секции сваи. (минимальная толщина стенки 9,35 мм)	Расчетный срок службы с дополнительной защитой от коррозии* (лет)
Менее 5	0,1-0,2	18-37	Цинковое покрытие 4 браслета из гальванического цинка по 20 кг	100
5-10	0,033	80+	Цинковое покрытие 4 браслета из гальванического цинка по 20 кг	100+
10-50	0,025	100	Цинковое покрытие	100+
50-100	0,018	100+	н/д	100+
Больше 100	0,014	100+	н/д	100+

Вы готовы начать свой проект?

Винтовые сваи | Mascore

Что такое винтовая свая?

Винтовые сваи, которые иногда называют винтовыми пирсами, винтовыми анкерами и столбами, представляют собой ввинчиваемые сваи, используемые для создания систем глубокого фундамента и систем крепления к грунту. Винтовая свая состоит из центрального стержня (круглого или квадратного сечения) и винтовой пластины (пластин). Спиральные пластины штампуются с заранее заданным шагом, чтобы они напоминали винт, приваренный к валу. Они изготавливаются различных размеров и конфигураций, чтобы соответствовать различным типам нагрузки и логистическим требованиям. Размер и конфигурация винтовой сваи зависят от расчетной нагрузки, которую будет нести свая, существующих грунтовых условий, коррозионной активности существующих грунтов и срока службы конструкции.

Как это работает?

Нагрузка передается от вала на винтовую пластину (пластины), которая перемещается ниже уровня земли в самые прочные грунтовые условия. Спиральная свая «ввинчивается» в землю с помощью гидравлического приводного двигателя с высоким крутящим моментом и низкой скоростью, который может быть присоединен к различным типам оборудования, включая экскаваторы, мини-погрузчики и т. д. На винтовые сваи не влияет наличие высокого уровня грунтовых вод. и обрушение почвенных условий.

Преимущества использования винтовых свай

Спиральные сваи экономичны по сравнению с другими системами

Высокая грузоподъемность. Одна свая может выдержать до 50 тонн

Грузоподъемность определяется при установке

Устранение времени затвердевания бетона и опалубки

Без беспорядка. Отвал не образуется во время установки

Может быть установлен в условиях нестабильности и обрушения/осыпания грунта

Сокращает количество поездок грузовиков на рабочую площадку и обратно

Хорошо известен местным органам власти и соответствует строительным нормам и правилам

Может быть установлен в условиях высокого уровня грунтовых вод

Небольшое монтажное оборудование позволяет устанавливать винтовые сваи в местах с ограниченным доступом

Может устанавливаться круглый год при любых погодных условиях другие системы.
