Сваи винтовые чертеж: изготовление своими руками по чертежам

Винтовые сваи своими руками: инструкция

Содержание

• Конструкция винтовой сваи
• Начало работы
• Этапы работ
  • Кроим полосу
  • Создание винтовой спирали
  • Работа над конусом
  • Формируем конус

Свайно-винтовой фундамент настолько популярен, что буквально в каждом населенном пункте можно встретить многочисленные конструкции, опирающиеся на него. Так как технология установки такой основы не вызывает особых трудностей, некоторые умельцы пошли дальше и начали изготавливать винтовые сваи своими руками.

Это вполне реально, тем более если вы хотите возвести на своем участке легковесную постройку, а для строительства массивной жилой постройки лучше отдавать предпочтение заводским изделиям. Сразу оговоримся, что для такого процесса не потребуется сложное оборудование, и это тоже говорит о простоте работы.

Конструкция винтовой сваи

Чтобы опора получилась качественной и прочной, необходимо ознакомиться с ее конструкционными особенностями. Свая с лопастями включает в себя несколько элементов:

• ствол, который представляет собой круглую трубу. Толщина ее стенок равна 4 см;
• наконечник в форме конуса, закрепленный на нижнем конце опоры;
• лопасти, образующие спиральный виток, приваренные на конус;
• оголовок – заглушка, которую приваривают к верхушке трубы.

Оголовок нужен тогда, когда планируется строительство наземной части конструкции из деревянных материалов. Чтобы придать оголовку большей прочности, его обычно усиливают ребрами жесткости. В каждом углу заглушки необходимо просверлить отверстия (в диаметре 24 мм).

Самодельная винтовая свая

Начало работы

Первое, что нам необходимо сделать, это составить чертеж будущей винтовой сваи. Это может быть самый простой набросок, но он даст вам возможность отметить все необходимые размеры опорного стержня, да и подсчет нужного количества материалов с его помощью будет идти легче. Здесь же будет размечаться каждый элемент заготовки.

На чертеже необходимо указать:

1. Какого диаметра будет труба.
2. Необходимую длину опоры с учетом конуса.
3. Высоту или угол конуса.
4. Расстояние от низа лопасти до самой верхушки конусного наконечника.

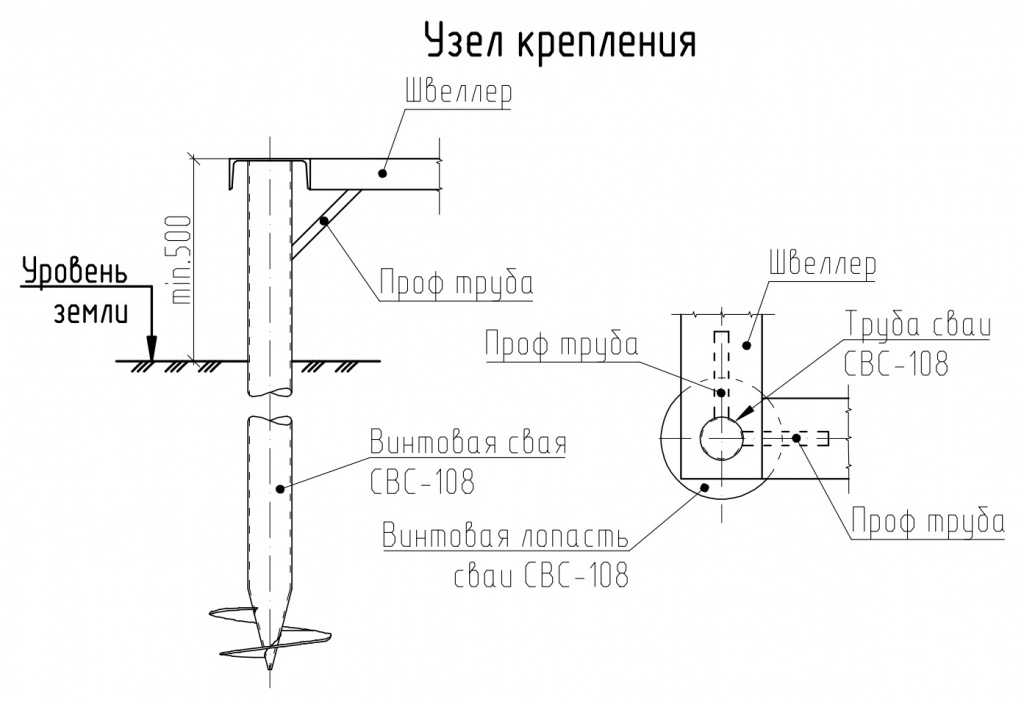

Чертеж и размеры основных элементов

Если вам нужны опоры под деревянную конструкцию, не забудьте предусмотреть оголовок (заглушку) и усиление в виде ребер жесткости. Здесь работа может застопориться из-за необходимости точно указать длину сваи, а выяснить вы это сможете только после того, как будет проведен анализ грунта. Нас интересует глубина залегания плотных грунтов. Правильнее всего будет заказать анализ почвы в специализированном бюро, но за такую услугу придется немало заплатить.

Но, так как на самодельных сваях вы вряд ли будете строить жилую постройку, можно обойтись без нецелесообразных для легкой конструкции трат. Можно спросить у знакомых или соседей, которые вели серьезное строительство, не известна ли им такая информация, вдруг они смогут ее прояснить. Технология предусматривает следующее: по своей длине опора должна превосходить глубину залегания несущего слоя на 0,5 м, именно на столько она будет возвышаться над уровнем земли.

Определив размеры, можете начинать изготавливать лопасть в домашних условиях, для чего вам понадобится:

• качественная листовая сталь;
• плазморез;
• тиски;
• шаблоны, при помощи которых размечают внутренний и наружный диаметр заготовки;
• оборудование, на котором растягивают винтовую спираль (можно ограничиться ломом).

Этапы работ

Так как нужно изготовить не одну сваю, с циркулем вы будете возиться очень долго. В данном случае лучше изготовить специальные шаблоны, которые ускорят процесс разметки лопастей. Здесь нужно будет сделать самому два шаблона. На одном из них необходимо начертить малый круг с диаметром, равным диаметру трубы по ее наружной стороне.

Второй шаблон будет содержать большой круг, а его диаметр будет равен наружному диаметру винта. На каждом шаблоне должна быть нанесена центральная ось, что упростит их посадку на стальную полосу в момент нанесения разметки. Теперь, когда шаблоны готовы, можно переходить к следующему этапу.

Кроим полосу

Чтобы расход материала свести к минимуму, необходимо правильно провести раскрой стальной полосы. Обратите внимание на то, что ее длина и ширина будут кратны наружному диаметру лопасти (заготовки):

Раскрой полосы

• по ширине большой шаблон должен лечь без припусков. К примеру, он имеет диаметр 250 мм, а значит, ширина полосы должна составлять все те же 250 мм;
• длина полосы должна быть равна диаметру шаблона лопасти, умноженному на количество заготовок. Припуски зазоров тут не нужны.

Чтобы добиться одинакового размера всех винтовых лопастей, полосу необходимо расчертить, для чего по длине лопасти проводят горизонтальную ось, и вертикальную, шаг которой обязательно должен равняться диаметру винтовой лопасти. Первая вертикальная линия будет проходить от короткой стороны полосы на том расстоянии, которое будет равно ½ диаметра заготовки.

Теперь необходимо разметить круги, а поможет нам в этом шаблон. Процесс может проводиться в произвольном порядке, то есть вы можете разметку начинать с малых кругов, а завершать большими, или в обратной последовательности, разницы нет.

Создание винтовой спирали

Когда вся разметка готова, настало время заняться вырезанием заготовок. Сначала наносится надрез начиная от вертикальной оси и до внутреннего круга, а далее по внутренней оси. В конце нужно вырезать наружный контур винтовой лопасти.

Вырезание заготовок

Здесь нам понадобится оборудование – тиски и разводной рычаг. Образовавшиеся кольца одно за другим фиксируют тисками так, чтобы вертикальный разрез был повернут вверх, а затем аккуратно рычагом разводят в разные стороны торцы. После того как первый торец отогнули, необходимо высвободить заготовку из тисков, перевернуть ее на другую сторону, и точно так же отогнуть второй торец.

Перемеряем расстояние – оно должно составлять между ними от 130 до 140 мм, при диаметре лопасти в 200 мм. Следите за тем, чтобы конец винтовой лопасти, входящий в землю, был меньше отогнут, нежели верхний.

Изготовление винтовой спирали

Обратите внимание, что в данном процессе это наиболее сложная и ответственная задача, ведь неправильно выверенный угол не позволит вам произвести вкручивание винтовой опоры в грунт.

Работа над конусом

В промышленных условиях наконечники производят по методу литья, но по понятным причинам домашняя технология видоизменена, и мы будем мастерить конус из трубы – именно так происходит изготовление винтовых свай частным образом.

Треугольники для формирования наконечника

Теперь возвращаемся к процессу изготовления шаблона. В данном случае он будет представлять собой треугольник, который нужно вырезать из тонкого металлического листа (можно заменить картоном). Высота нашего шаблона будет равна диаметру трубы, умноженному на два.

Размер основания определяется путем простейших расчетов:

• сначала подсчитываем длину окружности ствола в разрезе, для чего наружный диаметр ствола необходимо умножить на 3,14;
• полученную цифру делим на сектора, из которых будет изготовлен винтовой конус. Если мы берем трубу, диаметр которой равен 76 мм, то нам вполне хватит четыре сектора. Так мы быстро и точно вычислили длину основания нашего шаблонного треугольника.

Формируем конус

Размечаем 4 сегмента с помощью изготовленного ранее шаблона и болгаркой вырезаем их из трубы. Треугольники, которые остались на трубе, без лишнего усилия нужно кувалдой подогнуть к центру поперечного сечения. Набивать нужно до тех пор, пока они полностью не сомкнутся. Теперь в работу вступает сварочное оборудование. Стыковочные швы заваривают сварочным аппаратом.

При необходимости количество сегментов-треугольников может быть увеличено. Следите за тем, чтобы шов от сварки был аккуратным, иначе он может разойтись, и усилия будут напрасными.

Установка лопасти на наконечник

Когда лопасть будет устанавливаться на конус, ни в коем случае не должны появиться зазоры. Если все же они есть, придется корректировать угол подъема спирали. Сверьте расстояние от нижнего угла спирали до конусной вершины – у вас должно получиться 50 мм. Когда элементы плотно сомкнуться между собой, стык проваривается ровным сплошным швом. Ни в коем случае нельзя допускать прерывистый шов, ведь при завинчивании в грунт на винт будет воздействовать огромная нагрузка.

Настало время приваривать оголовок и ребра жесткости, созданные в форме треугольников с прямым углом и катетом в 50 мм. Именно катет приваривают к низу оголовка и трубе.

Вот так несложная технология и абсолютно простое оборудование позволят вам самому сделать отличные лопастные сваи, на которых можно обустроить небольшую легкую конструкцию.

Как ввинчивается винтовая свая: чертеж

Опубликовано: 31.10.2019 в 14:14

Автор: admin

Категории: Статьи

В работе неизбежны ошибки, которые приводят к печальным последствиям. Поэтому перед монтажом фундамента выполняют тщательные расчеты с указанием расположения винтовых свай. Составление чертежа – дело не сложное, но кропотливое: для разметки опор нужно потратить время.

Стандартные требования

Чтобы правильно провести монтаж, надо знать их особенности, уметь правильно выбирать по стандартам. Трубчатая конструкция имеет несколько частей. Она состоит из стального столба: с одной стороны расположены стальной ствол и винт, с другой – оголовок.

Есть несколько типов винтовых свай. Внешне и конструктивно они похожи. Для монтажа используют одинаковый чертеж. Он помогает справиться с задачей даже новичкам, которые впервые решили попробовать установить свайный фундамент. Только в отличие от специалистов они не могут определить наличие заводских дефектов. Мастера с опытом находят недостатки некачественных свай, хотя не застрахованы от ошибок при установке.

Это связано с тем, что мало кто знает требования ГОСТ. При покупке лучше иметь дело с ритейлерами, которые проверены и вызывают доверие. Компании с репутацией заключают договора о поставке с производителями, работающих по стандартам. Это гарантирует фундаменту высокую несущую нагрузку и вековую эксплуатацию.

Чертеж для фундамента

При составлении плана будущего основания необходимо сразу замерить участок, на котором планируется возведение постройки. Чертеж учитывает расположение свай. Многие совершают ошибку, сокращая расстояние. Это не приносит фундаменту должной прочности. Дистанция между стальными конструкциями стандартная: 70-80 см. Несущая способность зависит не от количества опор, а диаметров стволов и лопастей, которые выдерживают 7-8 тонн. Есть виды, которые рассчитаны на 15 и более тонн нагрузки.

Для малоэтажного строительства приобретают более дорогие и крепкие изделия. Устанавливают их по стандартной схеме, объединяют опалубкой: либо деревянной, либо стальной. Самая надежная – из швеллера. Она соединяет сваи, помогает уплотнить и выровнять бетон.

Чем винтовая свая лучше забивной?

На сложных грунтах раньше устанавливали забивные. Они были популярны при строительстве сооружений на болотистых почвах и в воде. Такая технология оказалась слишком затратной, особенно для малоэтажных зданий. Сегодня для установки домиков и понтонов на болотах и воде эксплуатируют фундамент на опорах.

Особенности

Винтовые сваи оказалась более выгодные, чем забивные по следующим причинам:

• Они быстро монтируются.
• Оправдывают свою стоимость качеством. Цена фундамента из винтовых опор на порядок ниже забивных.
• Такой вид основания долговечен и устойчив. Сваи служат долго, как и забивные.
• Подходят для всех типов грунтов, включая пучинистые. Исключение составляет скалистая местность.
• Не боятся землетрясения и сильного ветра. Они острыми концами прочно входит в грунт, лопастями уплотняют почву и прочно держат конструкцию.
• Защитный состав защищает от ржавчины во влажной почве.
• Свайный фундамент можно поставить за пару дней и зимой, и летом.
• Опоры после демонтажа используют повторно.

По этим причинам многие строительные компании используют в малоэтажном строительстве только свайно-винтовые фундаменты с выкладкой чертежей и проектов на сайтах.

История винтовых опор

Они обязаны своим появлением военным. Для оборонных предприятий был необходим фундамент, который отвечал ряду требований, и возводился в предельно короткие сроки. Поскольку металлические конструкции устойчивы в любом грунте, объекты часто строили на воде в различных климатических условиях. Именно военные инженеры впервые разработали чертежи для монтажа.

Позже конструкции стали использовать для малоэтажного строительства. Новая технология быстро приобрела популярность. Теперь сваи эксплуатируют для дачных домиков, ангаров, складов и бань, легких сооружений. Если монтировать их по всем правилам, то основание простоит более ста лет. Старые опоры, теряющие прочность, можно постепенно заменять новыми.
