Вальмовая крыша — особенности конструкции и расчёт, стропильная система крыши

В компании «Артель-Строй» Вы можете заказать устройство вальмовой крыши. Об особенностях конструкции, преимуществах и недостатках вальмовой крыши и как рассчитать стоимость – читайте в статье наших экспертов.

Особенности конструкции

В классическом варианте конструкция вальмовой крыши состоит из четырех скатов, два из которых имеют треугольную форму, ещё два – трапециевидную. Каждая сторона крыши размещается под углом (скатная крыша). Стороны соединяются в верхней точке – коньковое соединение или просто конёк. Снизу заканчиваются на одном уровне.

Классический вариант вальмовой крыши сооружают для домов прямоугольной формы. Для других придумана полувальмовая голландская крыша (некоторые скаты укорочены, в некоторые устанавливают «слуховое» окно), полувальмовая датская (нет конькового соединения, вальмы начинаются ниже).

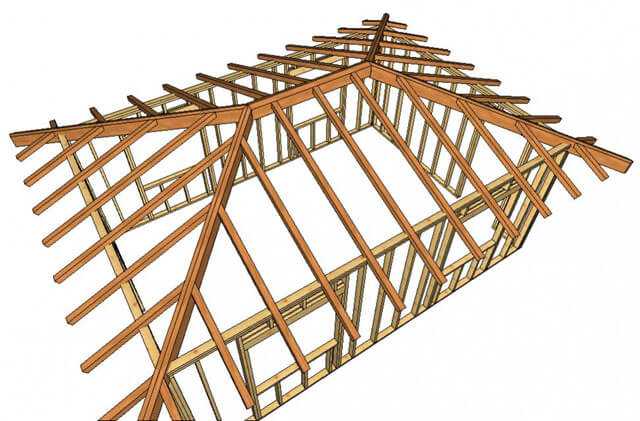

Стропильная система вальмовой крыши

Для обустройства четырехскатной (вальмовой) крыши требуется иная стропильная система: к стандартной двухскатной системе добавляются особые элементы – стропильные ноги треугольной формы.

Два ската, расположенные в привычных местах называют фасадными, другие два – торцевыми. Та линия, в которой они соединяются (конёк), имеет длину меньше длины дома.

Часть ската, которая выступает за пределы дома, называется свесом. Она удлиняется за счет стропильных ног или кобылков. Свес защищает стены от влаги.

Треугольная стропильная система для вальмовой крыши отличается такой же надежностью и жесткостью, как и у двухскатной крыши. Она выдерживает вес кровельного пирога, из чего бы он ни состоял (покрытие в форме листов, рулонов, модулей).

Преимущества и недостатки

Вальмовая крыши имеет ряд преимуществ, которые отличают её от других аналогичных конструкций.

Подкровельное (чердачное) пространство можно использовать в качестве жилого (потолки достаточно высоки).

Популярна среди архитекторов, поскольку позволяет придать дому законченный совершенный вид. Идеальна для оформления загородных коттеджей, таун-хаусов, садовых домиков.

Идеально подходит для применения в районах с сильными порывами ветра (снижает парусный эффект – кровельное покрытие не сорвет ветром).

Можно обустроить скаты под определённым углом, в зависимости от климатических условий. Крутые подходят для районов с высокой снеговой нагрузкой. Пологие – для ветренных.

Однако стоит учитывать и минусы конструкции. А они, в основном, связаны с финансовым вопросом.

Нет возможности установить обычные окна, только «слуховые» (окно в кровле). Слуховое мало чем отличается от обычного, но обходится дороже. И не всегда возможно установить вариант с полноценным размером. Поэтому естественного освещения внутри оказывается недостаточно.

При увеличении угла наклона скатов увеличивается расход материала.

Конструкцию вальмовой крыши могут сделать и установить на дом далеко не все. Приходится обращаться к профессионалам.

Установка вальмовой крыши подразумевает надежный капитальный фундамент под домом (из-за значительного веса стропильной системы).

Расчет вальмовой крыши

Предварительный расчет стоимости вальмовой крыши сводится к расчету стоимости её элементов. С помощью компьютерной программы или онлайн-калькулятора узнать стоимость гораздо проще.

Угол наклона скатов

Программа, кроме стоимости, также определяет оптимальный угол наклона (в зависимости от погодный условий в месте проживания). Его, кстати, можно определить и самостоятельно – существуют карты, на которых вся территория страны разбита на восемь зон. В каждой свои условия: сила ветра, обильность осадков. Найдите место строительства на карте и определите зону. Узнаете рекомендации по углу наклона скатов.

Также существуют рекомендации по определению оптимального угла наклона в зависимости от выбранного кровельного материала.

Для рулонных на основе битума выбирают уклон в 0-3 градуса.

При устройстве крыши с применением черепицы – 34 градуса.

Волнистые асбестоцементные листы – 9 градусов.

Глиняная черепица – 9,5.

Стальные листы – 18.

Сланцевые и асбестоцементные плиты – 26,5.

Деревянная кровля – 39.

Расположение конька

Высоту расположения конька вычисляют по разрезу крыши. Когда известны углы наклона и основание (равно ширине дома), применяют формулу и определяют высоту конька.

Толщина элементов стропильной системы

Для создания стропильной системы требуются пиломатериалы разной толщины. Толщину стропил, стоек, конька определяют в зависимости от будущей нагрузки на фундамент: вес кровельного материала, каркаса, пола мансарды, перекрытий, плюс временные нагрузки в виде снежного покрова.

Например, общая нагрузка на фундамент кирпичного дома может составить около 6,5 тонн, из которых 197 кг – вес черепицы. Это и есть нагрузка на 1 погонный метр стропильной системы. В зависимости от нагрузки сначала определяют шаг, на котором следует устанавливать стропила: от 60 до 215 см. По таблице, в зависимости от шага и длины стропил, выбирают габариты пиломатериалов.

Заказать монтаж вальмовой крыши в Липецке

Обращайтесь в компанию «Артель-Строй»: наши специалисты имеют большой опыт кровельных работ и соответствующую квалификацию. Качественно выполним любой проект: беремся за возведение скатной кровли любого вида!

Работаем в Липецке и по области. Возможен выезд в соседние регионы.

Фотогалерея скатных крыш

Вальмовая крыша стропильная система: чертежи, правильный расчет

Важнейшая конструкция дома, оказывающая влияние на все строение в целом — является его крыша. Основные конструктивные особенности крыши зависят от многих факторов, таких как максимально допустимая нагрузка на стены, тип конструкции, вид кровельного материала и др. Вальмовая крыша стропильная система которой устроена не совсем просто, является тем не менее достаточно популярной конструкцией при строительстве. Основным её преимуществом считается, великолепная способность к самоочищению, а так же хорошей устойчивостью к сильным снегам и ветровой нагрузке.

Особенности конструкции вальмовой крыши

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид.

Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.

Стропильная система вальмовой крыши состоит из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

Основные конструктивные узлы

Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
Диагональные (накосные стропила) — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.

Схема вальмовой крыши

Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди.

Схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

Если к примеру длинна вальмового ската крыши меньше боковых, такую конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, а благодаря резким скатам снег на ней практически никогда надолго не задерживается. Данный тип больше схож с классической двухскатной крышей, однако по своим характеристикам значительно превосходит её.

Полувальмовая крыша (голландская)

Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

Датская полувальмовая крыша

Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.

Пример дома с шатровой крышей

Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.

Вальмовая крыша своими руками

Правильные расчеты — залог надежности и долговечности любой крыши. Начертив схему конструкции правильно, вы сможете без особого труда собрать её самостоятельно, имея при этом в подмастерье 2-3 напарника. Прибегать к помощи бригады строителей будет не нужно, достаточно делать все согласно плану и придерживаться заданным расчетам.

Угол наклона

При проектировании любой крыши, угол её наклона выбирают исходя из климатических условий, которые в России сильно отличаются, в зависимости от региона. Если строение возводится в регионе с преобладающими зимой сильными снеговыми осадками, то угол наклона желательно делать большим, таким образом снег не сможет задерживаться на крыше и постоянно с нее будет сползать под своим собственным весом.

В южных же регионах, где осадки встречаются довольно редко, и только в виде дождя, но зато нередки сильные порывы ветра, крыши возводят с небольшим уклоном. Основной задачей которых является сопротивление этим ветровым нагрузкам.

Карта ветровых нагрузок регионов России

Так же немаловажным фактором при расчете уклона, является тип кровельного покрытия. Дело в том, что у некоторых из них есть рекомендуемое ограничение высоты угла, пренебрегать которым не следует. И так, чтобы не сделать ошибок ознакомьтесь с каждым из них:

Шифер — рекомендуемый угол уклона 15º — 65°. Несоблюдение данных параметров может привести к попаданию влаги между стыками листов;
Керамическая черепица — наилучший уклонный угол для скатов 35° — 65°. Пренебрежение рекомендуемого производителем уклона, приведет к возможности образования конденсата;
Металлическая черепица — минимальный уклон для данного материала составляет 13°, максимальный производителями не устанавливается;
Мягкая черепица — оптимальным размером уклона считается не меньше 15º. Монтаж кровли можно осуществлять при любом другом значении угла выше минимального;
Ондулин — любой угол уклона не меньше 5°, от размера угла напрямую будет зависеть шаг обрешетки.
Металлическая фальцевая кровля — должна применяться при уклоне скатов свыше 25° градусов.

Правильный расчет площади

Для того чтобы верно рассчитать общую площадь поверхности вальмовой крыши, сначала нам необходимо подсчитать площадь каждого ската по отдельности, затем получившиеся числа сложить между собой. Как мы помним скаты вальмовой крыши — это геометрические фигуры двух трапеций и треугольников. Вспомнив школьную программу, несложно подсчитать их общую площадь.

Расчет площади вальмовой крыши

Важно! Из общей площади следует вычесть размеры: мансардных окон, проходных вентиляционных труб, а так же дымохода.

Если вы все же боитесь ошибиться, правильно произвести подсчет могут специалисты у которых вы будите приобретать кровельное материал, либо вы можете воспользоваться любым из удобных для вас он-лайн калькулятором, которых полно в интернете.

Точно указав все параметры будущей крыши они помогут все просчитать с точность до квадратного метра.

Расчет стропильной системы

Для точного расчета системы стропил необходимо воспользоваться приведенной ниже таблицей соотношения между длиной и их размещением.

Соотношение угла ската крыши	Поправочный коэффициент для угловых стропил	Поправочный коэффициент для промежуточных стропил
3:12	1. 016	1.031
4:12	1.027	1.054
5:12	1.043	1.083
6:12	1.061	1.118
7:12	1.082	1.158
8:1 2	1.106	1.202
9:1 2	1.131	1.250
10:12	1.161	1.302
11:12	1.192	1. 357
12:12	1.225	1.414

Исходя из вышеуказанной таблицы, длина стропильной ноги равна её произведению коэффициента и проекции. Применение таблицы поможет максимально точно произвести все необходимые вычисления.

Сам расчет осуществляется в следующей последовательности:

Используя обычную рейку найдите заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент уклона и умножьте на представленный коэффициент;
От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил. Либо можно воспользоваться теоремой Пифагора (см.рис. 1).
Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись для этого приведенным ниже рисунком.

Монтаж стропил

Процесс начинается с установки вертикальных опор, на которые укладывается и прочно закрепляется коньковый прогон. После их установки измерьте получившуюся горизонталь, если результат положительный приступаем к следующему этапу.
Установка диагональных (накосных стропил). Нижняя часть стропильных ног, в месте подреза для опорной части, соединяется с обвязочным брусом в углу строения. Верхние крепятся между собой и коньковым брусом. Их торцы должны иметь специальные угловые срезы, выполненные таким образом, чтобы между ними получилось максимально плотное соединение.
Выставленные стпропила усиливаются дополнительными вертикальными опорами. Верхний торец опоры запиливается под углом равным углу наклона стропил. Для скрепления опор и стропил используются металлические пластины.

Установка опор, конькового прогона и угловых стропильных ног

Следующим шагом будет установка стропил боковой крыши, шаг установки 600 мм. , такой шаг предпочтительней, так как большинство стандартного утеплителя имеют такую ширину. Действуем тут аналогичным способом. Нижняя часть с выемкой крепится к обвязочному брусу, для фиксации можно использовать металлические скобы либо уголки. Верхние концы соединяются над коньковым прогоном с помощью пластин. Чтобы стропила максимальной плотно прилегала к коньковому прогону изготовьте на ней небольшую врубку под прямым углом.
Завершающим этапом является установка укороченных стропил (нарожников). Шаг их установки такой же 600 мм. Одна их сторона опирается на обвязочный брус, вторая соединяется с диагональной (накосной стропилой). Обратите внимание на установку центрального нарожника, который находится посередине вальмового ската. Дело в том, что он будет прилегать сразу к обеим ногам угловых стропил, поэтому торец его верхней части должен иметь двойной скос.

Установка укороченных стропил (нарожников)

Усиление каркаса

Для того чтобы придать конструкции большую жесткость, её нужно укрепить дополнительными угловыми раскосами и вертикальными стойками. Необходимое их количество рассчитывается исходя из величины максимальной нагрузки стропильной системы. В величину входит вес: кровельного пирога и покрытия, а так же масса снеговой и ветровой нагрузки.

После того, как стропильная система вальмовой крыши усилена, можете смело приступать к монтажу обрешетки. Её шаг и конструкция зависит, от выбранного вами типа кровельного материала. К примеру под мягкую черепицу она должна иметь сплошной ковер.

Каркас

— С чего начать установку ферм вальмовой крыши?

спросил
3 года, 2 месяца назад

Изменено
3 года, 2 месяца назад

Просмотрено
3к раз

У меня есть пакет приличных размеров вальмовой фермы. Это здание шириной около 60 футов и глубиной 30 футов с 2-футовыми выступами. Хип-стиль с наклоном 4/12.

Раньше я помогал только в установке ферм, но никогда не делал этого там, где я контролирую ситуацию. Мне было интересно, какой из них настроить в первую очередь, тем более, что мы будем делать их вручную. Если бы у нас был подъемник или кран, я бы просто пробирался от одной стороны к другой, но поскольку мы устанавливаем их вручную, наш единственный подъемник — это машина, которую нужно поднять до края стены, а затем мы должны перетащить их на место. .

Зная это, должны ли мы начать с самой средней фермы и двигаться к краю? Или мы все же должны начать с фермы с двойной балкой/перемычкой/мостом, которая начинается примерно в 8 футах от конца, и к ней привязаны все маленькие домкраты?

каркас
кровля

Вы получите схемы, показывающие критические точки, в которые необходимо попасть, например, первую ферму полной глубины с одного конца.

Современные наборы вальмовых ферм обычно имеют вид различных типов ферм, в зависимости от размера и наличия выступов в контуре здания. От одного конца к центру:

Короткие фермы, которые примыкают к первой полноразмерной ферме и образуют концевые выступы. Они будут иметь Y-образную или треугольную форму и в основном крепятся к тому, что по сути представляет собой балку. Могут быть некоторые, которые сужаются спереди и сзади и крепятся к последнему общему коротышку, или может быть только один коротыш на бедре / хребте. Они крайние справа на изображении ниже. Обратите внимание на требования к креплению для них. Строительное оборудование может быть указано.
Ступенчатые общие фермы, работающие до конька. Для этого может потребоваться наложение либо специальной фермы в сборе, либо плоского пиломатериала, вырезанного вручную, в углубление вдоль верхней части, образующее опору для обшивки крыши и конька.
Обычные фермы обычной А-образной формы. Они крайние слева на изображении ниже.

Обычно мы работаем от первой полноразмерной фермы (балка для коротышей) и идем прямо через здание. Это позволяет беспрепятственно поднимать или перемещать каждую ферму в нужное положение. Вы должны делать то, что имеет смысл для вашей рабочей площадки и возможностей вашей команды. Если у вас нет удобных стенок для ходьбы вдвоем, возможно, вам придется сдвинуть их посередине здания.

Внедрение этих оверлейных систем в плоскость — это настоящее искусство. Регулярно осматривайте вещи с земли и при необходимости регулируйте ступенчатые фермы. Стремитесь получить прямые гребни, которые являются одним из наиболее заметных аспектов крыши.

Добавьте диаграмму в свой пост для получения более конкретных советов.
