Стропильная система с несссиметричной стойкой: Расчет несимметричной стропильной системы — Доктор Лом

Двускатная крыша стропильная система. Классификация стропильных систем по способу опирания

Содержание

1. Двускатная крыша стропильная система. Классификация стропильных систем по способу опирания
2. Стропиловка двускатной крыши. Составные части крыши
3. Стропильная система чертеж. Конструкция стропильной системы двускатной крыши
   • Особенности
   • Виды
4. Стропильная система несимметричной двускатной крыши. Типы стропильных систем
5. Стропильная система расчет. Калькулятор расчёта высоты конька стропильной системы
   • Калькулятор расчёта высоты конька стропильной системы
   • Пояснения по проведению расчетов.
   • Цены на крепления для стропил
6. Стропильная система четырехскатной крыши. Устройство шатровой и вальмовой кровли
7. Видео монтаж стропил своими руками. Двускатная крыша. Холодный чердак.

Двускатная крыша стропильная система. Классификация стропильных систем по способу опирания

Конструкция может быть классифицирована по двум признакам. Первый из них — способ опирания несущих элементов. Двускатная стропильная система крыши дома в этом случае включает следующие виды:

• с наслонными стропилами;
• с висячими стропилами.

Виды двускатной крыши с наслонными и висячими стропилами

Устройство кровли с использованием наслонных стропил предполагает их опирание в двух точках. Конструкция в этом случае позволяет избежать возникновения серьезного распора. Чтобы сделать монтаж своими руками потребуются следующие основные элементы:

• стропильные ноги;
• мауэрлат;
• ригель;
• промежуточные стойки и подкосы при большом пролете несущих балок;
• обрешетка и контробрешетка;
• накладки упорные бруски.

В верхней точке монтаж предусматривает опирание на ригель. Установка также предусматривает опору в нижней точке — мауэрлат. Собрать такую конструкцию для дома своими руками можно только в двух случаях:

Варианты сборки наслонной системы двускатной кровли

1. Наслонная система возможна, если расстояние между фронтонами не большое. То есть такой монтаж подойдет для небольшого дома своими руками. Наибольшая длина строения, которая позволяет выполнять устройство деревянного ригеля без дополнительных усилений — 6 м. При больших пролетах потребуется в качестве ригеля устанавливать металлические балки. При использовании деревянного бруса необходимо будет предусматривать промежуточные стойки, которые располагают в среднем через 2 метра. Избежать этого можно только при использовании в качестве ригеля клееного бруса достаточно большого сечения. В этом случае становится невозможной свободная планировка пространства — стойки посередине помещения убрать нельзя.
2. Второй вариант, когда возможен монтаж наслонной системы двускатной кровли своими руками — это наличие стены в середине дома. Устройство в этом случае предусматривает, что брус, на который будут опираться стропила в верхней точке, передаст нагрузку на внутреннюю стену. В этом случае несущая конструкция не должна быть спутана с перегородкой. Перегородка опирается на перекрытия, а установка стены дома своими руками предполагает ее опирание непосредственно на фундаменты. Такое устройство подойдет для зданий с достаточной шириной, где есть смысл устанавливать стеновое ограждение посередине.

Стропиловка двускатной крыши. Составные части крыши

Двускатная крыша — самая распространенная конструкция в частном строительстве. Представляет собой две плоскости, наклоненные в противоположные стороны под углом к горизонту 20-42°, соединенные в вершине — коньке.Благодаря такой форме снег, дождь и талая вода стекают с поверхности крыши, не задерживаясь. При увеличении угла наклона возрастает парусность конструкции, что при сильных порывах ветра может привести к отрыву.

Несущий каркас крыши состоит из стропильной системы, которая включает элементы:

Стропильная система чертеж. Конструкция стропильной системы двускатной крыши

Двускатная крыша пользуется большой популярностью, так как ее возведение считается относительно простым и быстрым этапом в строительстве дома. Разные виды двускатной кровли позволяют выбрать подходящий вариант для конкретной постройки. Поставить такую кровельную конструкцию не составит большого труда, если имеется даже небольшой опыт в строительстве, но в одиночку, конечно, не справиться. Все работы выполняются поэтапно, с учетом особенностей такой крыши.

Особенности

При возведении двускатной крыши устанавливается стропильная система и основные детали кровельной конструкции. Сюда относится каркас (в виде стропил с подкосами), мауэрлат. Делают их из качественной древесины – это брусья 150х150 мм и доски сечением 50х150 мм. Традиционными считаются двускатные крыши симметричного типа, имеющие прямые скаты (щипцовая кровля). Угол наклона скатов такой кровли доходит до 45 градусов, что позволяет избежать нагрузок на конструкцию (например, при снегопадах и ветре).

Другие виды двускатной кровли, например, с ломаными скатами, позволяют оборудовать мансарду под крышей. В этом случае скаты сверху кровли представляют собой более пологие откосы, а снизу – с резким уклоном. Ломаная двускатная крыша должна возводиться на более сложную и прочную конструкцию. При строительстве несимметричной кровли конек крыши выполняется со смещением от центра. Делается это с учетом конструктивных особенностей здания.

Виды

Каркасная конструкция двускатной крыши может быть:

• наслонной;
• висячей.

Характерно, что в большинстве строений используется стропильная система наслонного типа, внутри которой есть несущие стены. Каркас, таким образом, служит промежуточной опорой. При ширине крыши не больше 10 м обычно используется одна опора. Крыша шириной больше 10 м имеет несколько пропорционально расположенных опор. Каркас в виде стропильной системы висячего типа возможен в том случае, когда строение может обойтись одной опорой, не имея внутренних несущих стен. Такая кровля выстраивается из двух поясов – верхнего (два стропила), нижнего (жестко соединенные затяжки). Опираются стропила на мауэрлат, а концы стропил выходят на наружные стены.

Двускатная ломаная кровля может иметь усиление в виде опорных рам, которые не дают провисать наклонной крыше. Так можно получить более прочную конструкцию. Висячая ломаная крыша имеет дополнительные опорные рамы, к которым устанавливаются стены мансарды. Опорная рама, которая расположена под несущей стеной внутри, берет на себя часть нагрузки, что позволяет немного облегчить конструкцию кровли.

Стропильная система несимметричной двускатной крыши. Типы стропильных систем

Двускатная кровля — одна из самых древних. Она представлена двумя плоскими скатами, которые смыкаются в верхней части по одной линии. Нижние края скатов опираются на стены дома, которые обычно находятся на одном уровне.

Вариант двускатной конструкции с капитальным фронтоном

Торцевые части крыши у двускатных конструкций — два вертикальных треугольника-фронтона. Фронтон может быть изготовлен из того же материала, что и стены, или сделан отдельно. Во втором случае его делают более тонким, или применяют материалы с меньшей массой — так можно снизить нагрузку на основание.

Если сделать большой угол ската крыши, то внутри можно обустроить жилое мансардное помещение

Скаты кровли могут располагаться под разными углами. Если угол будет достаточно большим, то под крышей можно обустроить мансардное помещение. При небольшом уклоне подкровельное пространство получается низким, и его используют в лучшем случае как чердак.

Ассиметричная крыша сложнее в проектировании и создании, но вполне функциональна

Двускатная крыша с разными скатами также возможна. Как правило, ее строят, когда нужно связать две стены разной высоты либо при монтаже двух скатов с разным углом наклона.

Основа двускатной крыши — стропильная система, которая может быть двух типов:

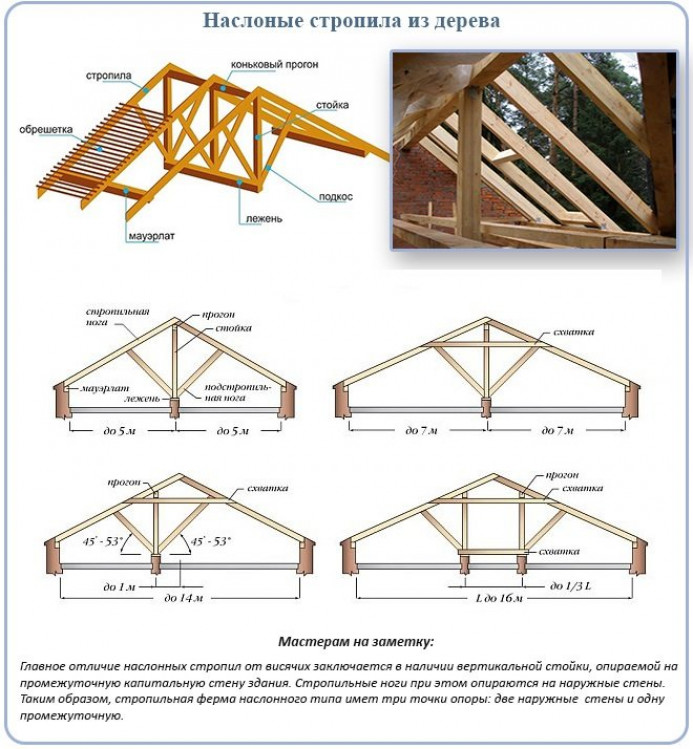

Схемы наслонных и висячих стропильных систем

1. Наслонные стропила делаются, когда в доме есть центральная несущая стена. На ее торце устанавливаются стойки, на которых крепится прогонный брус. Именно этот прогон и служит опорой для верхних концов стропильных ног, которые и образуют скаты. Иногда вместо стоек возводится полноценная опорная стенка — но этот вариант подойдет только для домов на массивном фундаменте.

Фото наслонной стропильной конструкции — она монтируется, если в доме есть центральная несущая стена

Если центральная несущая стена находится не посередине здания, то придется делать кровлю со смещенным коньком и скатами разного размера, находящимися под разным углом.

1. Висячие стропила монтируются при отсутствии центральной несущей конструкции. Стропильные ноги соединяются друг с другом без верхнего прогона, опираясь друг на друга (и на коньковый брус). Для повышения жесткости в конструкцию добавляют промежуточные элементы — затяжки и накладки, которые не дают стропильным ногам разъезжаться.

Если нет центральной несущей конструкции, устанавливаются висячие стропила

Выбор стропильной системы определяется именно конструкцией самого здания :

• есть средняя стенка — делаем наслонную конструкцию;
• нет стенки — монтируем висячие стропила.

Стропильная система расчет. Калькулятор расчёта высоты конька стропильной системы

В самом начале работы по проектированию конструкции крыши своего дома или какого-либо здания хозяйственного назначения перед владельцем обязательно возникнет ряд первоочередных вопросов. Это, прежде всего, сама разновидность стропильной системы, угол наклона скатов, планируемое кровельное покрытие, высота конструкции в коньковой части.

Калькулятор расчёта высоты конька стропильной системы

Эти вопросы только на дилетантский взгляд кажутся разноплановыми, а на самом деле – они тесно переплетены между собой, взаимозависимы один от другого. Так, например, различные типы кровельного покрытия имеют свои ограничения по углу крутизны скатов, а тот в свою очередь напрямую зависит от высоты конька крыши. Предлагаем применить представленный ниже калькулятор расчёта высоты конька стропильной системы. Он не только поможет рассчитать нужные параметры, но и даст возможность оценить различные варианты, чтобы проще было принять наиболее приемлемое решение.

Калькулятор расчёта высоты конька стропильной системы

Пояснения по проведению расчетов.

Если рассмотреть любую стропильную систему, то ее можно разложить на треугольники, подчиняющиеся строгим законам тригонометрии. Так, высоту конька можно рассматривать одним из катетов прямоугольного треугольника с гипотенузой, являющейся линией, определяющей направление и крутизну ската кровли. Примеры для нескольких типов крыш приведены на схеме ниже.

Цены на крепления для стропил

крепления для стропил

Характерные примеры для расчета высоты конька для различных стропильных систем

1 – односкатная система.

2 – простая двускатная система.

3 – вальмовая система.

4 – шатровая система.

В любом из представленных случаев определяющими величинами будут являться:

• Угол крутизны ската. Обратите внимание, что гипотенуза треугольника, определяющая направление и крутизну ската у разных систем проложена со своими особенностями, что необходимо учитывать при расчете.
• Ширина здания. Если при односкатной стропильной системе она берется полной, то для трех других разновидностей крыши – делится надвое.

Калькулятор позволит решить и «прямую», и «обратную» задачи:

• По заданному углу крутизны кровли определить высоту конька, чтобы выйти на расчетное значение уклона.
• По уже предполагаемой или имеющейся высоте конька определить угол наклона, чтобы принять решение в пользу того или иного кровельного покрытия.

После того как будет рассчитана высота расположения конька (или конькового узла – для шатровой крыши), можно перейти к– для этого имеется специальный калькулятор.

Какую стропильную систему выбрать?

Выбор типа крыши зависит от многих критериев, от рациональности и экономичности до чисто декоративного подхода. Подробнее об устройстве различных стропильных систем: односкатной , двускатной , вальмовой , шатровой – в отдельных публикациях нашего портала.

Источник: https://interer-stil.ru-land.com/stati/stropilnaya-sistema-dvuhskatnoy-kryshi-konstrukciya-stropil-dlya-obustroystva-kryshi-s-dvumya

Стропильная система четырехскатной крыши. Устройство шатровой и вальмовой кровли

Стропильная система четырехскатной крыши выполняется как наслонная и висячая, все зависит от того, какой способ крепления стропил выбран. Монтаж последней стропильной системы сложен, и в последующем ремонте она тоже достаточно трудоемка. Такая стропильная система используется в домах без внутренних простенков. Для висячей стропильной системы наружные стены служат опорой. Наслонную же стропильную систему кровли изготовить намного легче, и по материальным вложениям такая кровля дешевле. Используют данную конструкцию в случае, если в середине дома есть несущая стена или промежуточные столбчатые опоры на железобетонном перекрытии. Такая опора позволяет увеличить длину пролета, перекрываемого наслонными стропилами. Чаще всего, если уклон крыши менее 40°, применяют наслонную стропильную систему для устройства четырехскатных крыш .

Вальмовые крыши — это крыши с четырьмя скатами. Причем, два из них имеют форму равнобедренной трапеции, а следующие два треугольной формы.

В зависимости от вида пересечения четырех скатов крыши, она может быть вальмовой или шатровой.

Четыре треугольника, которые сходятся вершинами в одной точке, образуют шатровую крышу. Устройство такой стропильной системы выполняется на зданиях квадратной формы. Пересечением двух трапеций и треугольников образуется вальмовая крыша. И монтаж ее выполняется на зданиях прямоугольной формы. Пересекаясь короткими основаниями, трапециевидные скаты образуют ребро, которое располагается вдоль длинной части дома, а треугольные скаты покрывают оставшееся пространство торцов.

Видео монтаж стропил своими руками. Двускатная крыша. Холодный чердак.

Стропила крыши наслонные деревянные конструкция монтаж

Для равномерной передачи нагрузки от крыши на стены, а также для удобства крепления концы стропильных ног опирают на настенный брус (мауэрлат), укладываемый с внутренней стороны наружных стен. Для предохранения мауэрлата от загнивания его изолируют от стены обмазкой из смолы или обертывают толем.

При значительной ширине здания (более 6 м) для устройства односкатных и двускатных крыш необходимо использовать внутренние опоры — несущие внутренние стены, столбы. В этих случаях по внутренним опорам укладывают лежни, на них через 3—6 м друг от друга устанавливают стойки, которые поддерживают верхние прогоны.

В продольном направлении в плоскости стоек и прогонов устанавливают также подкосы, повышающие жесткость конструкции. Система стоек, подкосов и прогонов образует опорную раму для стропильных ног. При длине стропильных ног более 5,5 м для создания дополнительной опоры и уменьшения сечения под каждую стропильную ногу ставят подкос. В конструкцию наслонных стропил иногда входит также горизонтальная схватка из досок (ригель). Такой элемент обычно применяется в тех случаях, когда система стропил несимметрична или отсутствует средний верхний прогон (коньковой брус) по продольной оси здания (рис.26).

Рис. 26. Конструктивные схемы наслонных стропил: а — при односкатных крышах: б — при двухскатных крышах; 1 — стропильная нога; 2 —мауэрлат: 3 —прогон; 4 — подкос; 5 —лежень; 6 — ригель.

Стропильные ноги устанавливают параллельно друг другу на одинаковом расстоянии и опирают нижними концами на мауэрлат, а верхними — на коньковой брус. Если коньковой брус отсутствует, опорой верхнего конца каждой стропильной ноги служит стропильная нога противоположного ската.

Размеры поперечных сечений несущих элементов стропил (стоек, прогонов, подкосов, стропильных ног) устанавливают на основании расчетов, а размеры сечений ненесущих элементов (ригелей) принимают по конструктивным соображениям.

На углах здания с четырехскатными крышами устанавливают диагональные стропильные ноги, размеры сечения которых принимают обычно несколько большими, чем остальных стропильных ног, так как диагональные ноги имеют значительную длину и, кроме того, на них опираются нарожники — укороченные несущие элементы стропил. Нижние концы стропильных ног и нарожников, опирающиеся на мауэрлат, обычно не выходят за его пределы. Поэтому к концам стропильных ног и нарожников прибивают короткие доски (кобылки) толщиной 40 мм, которые служат для укрепления крыши над стеной и карнизом.

Для защиты крыши от сноса сильными ветрами нижние концы стропильных ног необходимо с помощью проволочных скруток связать с костылями, забитыми в стену над чердачным перекрытием.

Широко применяются сборные наело иные стропила индустриального изготовления. Такие стропила очень экономичны, так как не требуют большой затраты труда на строительной площадке и их можно собрать в короткий срок.

Стропильная ферма представляет собой плоскую, геометрически неизменяемую решетчатую систему, состоящую из связанных между собой элементов (стержней). В качестве несущей конструкции крыши фермы применяются в зданиях, где нельзя   использовать  наслонные стропила из-за отсутствия внутренних опор. По форме фермы могут быть треугольные, полигональные, прямоугольные (с параллельными поясами). Стропильные фермы бывают деревянные, металлодеревянные, железобетонные и стальные.

Деревянные фермы несложной конструкции иногда называют висячими стропилами. Конструктивная схема висячих стропил зависит от размеров перекрываемого пролета. При пролете до 6 ж конструкция висячих стропил состоит из двух стропильных ног и ригеля, или затяжки, скрепленных между собой врубками или болтами. Такие стропила устанавливают с интервалом 1,5— 1,7 м друг от друга. Висячие стропила для пролетов от 6 до 10 м состоят из двух стропильных ног, затяжки, стягивающей их концы, и подвески. В этой, как и в других подобных системах, затяжка прикреплена к подвеске с помощью хомута, что предохраняет ее от провисания. При увеличении размеров перекрываемого пролета конструкция усложняется: для пролетов свыше 12 м устраивают фермы, которые содержат дополнительные элементы — раскосы и промежуточные стойки.

В некоторых зданиях с целью уменьшения веса конструкции и экономии древесины применяют металлодеревянные фермы. В таких фермах сжатые элементы (верхний пояс, раскосы) выполнены из дерева, а растянутые (стойки) — из стали.

По фермам, устанавливаемым обычно на расстоянии G м друг от друга, укладывают прогоны, а по ним — стропильные ноги из досок или брусьев через 1,2—1,5 м.

В строительстве промышленных зданий часто применяют железобетонные несущие конструкции крыш в виде железобетонных ферм или балок.

Железобетонные фермы изготовляются в заводских условиях пролетами 12; 18; 24; 30 м из предварительно напряженного железобетона.

По очертанию фермы бывают сегментные и с горизонтальными поясами — в зависимости от принятой формы крыши.

Железобетонные балки, применяемые в качестве несущих конструкций крыш, выпускаются заводами из предварительно напряженного железобетона для пролетов 6; 12; 18 м. Балки изготовляют односкатные, двухскатные и с параллельными поясами (рис. 27). В поперечном сечении балки имеют форму двутавра или тавра. Ширина верхней полки (300—400 мм) достаточна для опирания плит покрытия, прикрепляемых к балке сваркой с помощью закладных деталей.

Железобетонные несущие конструкции крыши значительно увеличивают вес здания. В связи с этим для зданий с большими пролетами (24—30 м) целесообразно применять в качестве несущих конструкций стальные фермы.

Стальные фермы выполняют из спаренной угловой стали, скрепляемой в узлах сварными швами с помощью стальных пластинок (фасонок). Стальные фермы бывают полигональные, треугольные либо с параллельными поясами.

Рис. 27. Несущие конструкции покрытий из сборного железобетона: а — балки двухскатные; б — балки односкатные; в — фермы сегментные; г — ферма   арочная;   д — ферма  с  параллельными поясами; е — ферма полигональная.

Неправильное обращение с асимметричными фермами | Новости Timber Trader

На полностью симметричную ферму, которая во всех отношениях идентична сзади и спереди, не влияет способ ее установки. Однако асимметричная ферма, которая не совсем идентична по обеим сторонам от центральной линии, должна быть установлена ​​в одном конкретном направлении.

После того, как все фермы будут зафиксированы и закреплены, может быть уже невозможно развернуть их, и придется вызывать инженера, чтобы исправить небрежное размещение.

ХАРАКТЕРИСТИКИ АСИММЕТРИЧНОЙ ФЕРМЫ

Как можно считать ферму несимметричной, если внешняя форма явно симметрична? Есть несколько возможностей, которые обычно связаны с тем, что либо ферма неравномерно загружена по всему пролету, план полотна преднамеренно перекошен для размещения услуг, либо точки опоры расположены неравномерно.

В первом случае некоторые балки предназначены для поддержки неравномерных нагрузок от других ферм, балок или систем, таких как кондиционеры, обогреватели или солнечные системы горячего водоснабжения. Это приводит ко второму случаю, когда компоновка стенки изменяется для создания пустоты для размещения нагревателя или воздуховода. Примеры третьего случая включают внутренние опоры и консоли, которые не идентичны с обеих сторон. В этих случаях компоненты фермы не идентичны по обе стороны от центральной линии.

ПРЕДПИСАНИЕ

Исправление ферм, установленных неправильно, может быть сложной задачей, особенно если доступ затруднен, или если крыша полностью загружена и прогнута, или если уже были предприняты грубые попытки «исправить положение на месте».

При детальном рассмотрении этого типа ректификации необходимо рассматривать всю ферму, а не только затронутую область. Каждый брусок древесины и ногтевая пластина должны быть осмотрены. Даже если ногтевая пластина имеет правильный размер, ее ориентация или выравнивание могут отличаться (см. Рекомендации GN 169).) и, следовательно, по-прежнему требует исправления.

ПРОФИЛАКТИКА ЛУЧШЕ ЛЕЧЕНИЯ

Что может быть лучше решения проблемы? Предотвратить это в первую очередь. Но как нам это сделать?

Поставщики ферм обычно маркируют все фермы и отмечают их расположение на схеме фермы. Вдобавок к этому, асимметричные фермы должны иметь дополнительные этикетки или маркировку, чтобы обозначить расположение эксплуатационных нагрузок, внутренних и консольных опорных точек, креплений и распорок, которым должен следовать установщик.

На производственном предприятии также было бы очень полезно, если бы фермы укладывались друг на друга в обратном порядке и в той ориентации, в которой они должны быть установлены, перед погрузкой на грузовик. Это означает, что требуются дополнительные усилия при укладке на заводе и при организации логической последовательности производства, но это будет иметь большое значение для установщика.

Координация также должна распространяться на водителя грузовика, который должен правильно расположить штабели на конструкции, поскольку монтажнику было бы крайне неудобно поворачивать фермы, когда они находятся на стене.

Монтажники, со своей стороны, всегда должны обращать внимание на чертежи расположения ферм и все маркировки и этикетки на фермах, особенно те, которые указывают на особые точки нагрузки или опоры.

Все зависит от хорошего планирования и внимания к деталям не только одного человека, но и всех.

В случае, если действует закон Мерфи, избегайте импровизированных исправлений на месте и немедленно обратитесь за помощью к инженеру по фермам.

30 Различные типы кровельных ферм (показаны конфигурации)

2,1 К
акции

• Фейсбук

Так же, как существует много типов крыш с множеством частей крыши, существует множество различных типов стропильных ферм. В этой обширной статье с помощью серии пользовательских схем ферм объясняются различные конфигурации ферм, которые вы можете использовать для различных крыш.

Хотя эта статья посвящена конфигурациям, у нас также есть очень классный набор иллюстраций, демонстрирующих различные части (анатомию) ферм крыши.

Если вам нужно построить ферму, хорошей отправной точкой будет получение четкого представления о многих вариантах, конструкциях и конфигурациях.

Похожие: Типы черепицы | Варианты ремонта крыши своими руками | Типы вентиляционных отверстий на крыше | Части желоба крыши

Различные типы ферм

Ниже вы найдете все типы ферм крыши, включая:

Конструкции ферм крыши

Типы ферм крыши

Типы опор крыши

A. Обзорная диаграмма различных типов стропильные фермы с названиями и картинками

Мы добавили в наше эпическое руководство по фермам крыши обзорную диаграмму, иллюстрирующую различные названия ферм крыши.

B. Конфигурации треугольной фермы

Ниже приводится подробная разбивка и, в большинстве случаев, объяснение каждого типа фермы.

1. Ферма Studio с двумя опорами

2. Студия Studio с тремя опорами

Используется на больших фермах и для создания наклонного потолка или дополнительного вертикального пространства.

3. Ферма ящика/лотка

Скатная ферма с наклонной (или не наклонной) вертикальной деталью внутреннего потолка. Он может принимать различные формы и часто используется в эстетических целях, добавляя высоту и акцентируя внимание на потолке. Этот тип ферм идеально подходит для столовой, гостиной, большой комнаты и кухни.

4. Ферма цилиндрического свода

Имеет характерный бочкообразный потолок. Чтобы придать потолку полуцилиндрический вид, этой ферме потребовалось бы множество маленьких кусочков дерева, скрепленных вместе. Этот декоративный тип фермы добавляет объем, сохраняет прохладу в помещении и имеет гипсокартон с относительно низкими эксплуатационными расходами. Его часто используют для подвалов и длинных коридоров.

5. Ферма Clear Story

Высокая стена между двумя наклонными сторонами с полосой узких окон. Эта структура позволяет свету и свежему воздуху проникать в комнату. В настоящее время он также используется в энергоэффективных зданиях.

6. Двойная консоль

Две горизонтальные балки, выступающие за пределы нагрузки, которую они несут, и закрепленные на одном конце. Двойная консольная ферма увеличивает высоту конструкции и придает легкий и изящный вид. Он часто используется в высотных зданиях, таких как выставочные здания и трибуны.

7. Тройная опора

8. Двухскатная

Скатная ферма с двумя наборами сторон с разным наклоном. Они часто располагаются спереди и сзади друг друга, причем передний шаг обычно круче. Используется для двускатных крыш.

9. Модифицированные ножницы Queen

Как следует из названия, эта скатная ферма имеет комбинированный вид фермы Queen Post и фермы Scissors. Его конфигурация паутины напоминает ферму Queen Post, а внешний вид напоминает ферму Scissors.

10. Ножницы Howe

Ферма Howe Scissors названа так потому, что ее внешний вид напоминает открытые ножницы. Его нижние пояса соединяются на вершине, образуя скатный или сводчатый потолок. Естественно, эта ферма используется в зданиях для создания скатной крыши.

11. Ферма вальмовой балки

Шаговая ферма с усеченной или плоской вершиной, чтобы она могла выдерживать большую нагрузку. Шатровые крыши более устойчивы, чем двускатные, и более устойчивы к сильным ветрам и ураганам.

12. Шаговое бедро

Вариант вальмовой фермы, самый универсальный из типов. Он имеет такой же уклон, как и стандартные фермы, но с плоской вершиной.

13. Комната на чердаке

Обычная ферма, внутреннее пространство которой превращено в комнату. Этот популярный тип смоляной фермы может быть универсальным и повышать ценность собственности. Его часто используют в гараже или гараже.

14. Вальмовая кровельная ферма

Она имеет вид сарая и похожа на чердачное помещение тем, что используется со встроенной системой перекрытий.

Также смотрите нашу галерею вальмовых крыш.

15. Полинезийская ферма

Имеет увеличенный наклон с двойным симметричным верхним поясом.

C. Типы моноферм

1. Конструкция монофермы

Моноферма представляет собой односкатную ферму, образующую прямоугольный треугольник. Крыша с монофермой обеспечивает больше солнечного света и визуального пространства, а также надлежащий дренаж и относительно дешевле. Он часто используется для навесов, гаражей или расширений существующей крыши.

2. Моно-ножницы

Это разновидность фермы-ножницы, которая используется в жилых, коммерческих и промышленных зданиях.

D. Общие типы ферм и пролетов

1. Королевская стойка

Простейшая ферма только с одной центральной вертикальной стойкой, двумя стропилами и стяжной балкой. Его часто используют в сарае, на крыльце и в гараже.

2. Королевская стойка

В отличие от Королевской стойки, ферма Королевской стойки имеет две центральные вертикальные стойки, две стропила и балку. Он легче, чем King Post, и может использоваться для покрытия больших площадей.

3. Fink

Имеет двойную V-образную форму полотна и наиболее широко используется в жилых домах и пешеходных мостах.

4. Howe

Разработанная Уильямом Хоу в 1840 году, эта обычная ферма с М-образной конфигурацией была очень популярна для строительства современных железнодорожных мостов.

5. Вентилятор

Имеет двойные комплекты конфигурации полотна Queen Post или аналогичную конфигурации двойного V полотна фермы Fink.

6. Модифицированная королева

По сути, это та же ферма Queen Post, но с несколькими панелями с обеих сторон.

7. Double Fink

Это ферма Fink с одинаковым рисунком, повторяющимся с обеих сторон, так что конфигурация полотна выглядит как W вместо двойной V.

8. Double Howe

дополнительная пара вертикальных стоек и диагонали с обеих сторон.

9. Модифицированный вентилятор

Ферма Double Fan с центральной вертикальной стойкой и дополнительной парой стоек и диагоналей.

10. Triple Fink

Это ферма Fink с одинаковым рисунком, повторяющимся три раза с обеих сторон, так что конфигурация полотна выглядит как три Vs.

11. Тройная ферма Howe

Конфигурация фермы Howe с двумя дополнительными парами вертикальных стоек и диагональю с обеих сторон.

12. Длинный пролет из трех частей

13. Приподнятый центральный пролет, состоящий из трех частей

E. Часто задаваемые вопросы

На каком расстоянии друг от друга должны располагаться фермы крыши?

Когда фермы крыши размещаются на вашем доме, в большинстве домов расстояние между ними должно быть не менее 24 дюймов. Однако в районах, расположенных в зонах ураганов, они могут быть ближе к 16 дюймам.

Какой длины могут быть пролеты стропильных ферм?

Общая длина стропильных ферм может достигать 80 метров или 262 футов.

Сколько стропильных ферм мне нужно?

Фактическое количество стропильных ферм, необходимых вашему дому, зависит от общего размера вашего дома, включая пристроенный гараж.
