Стропила на баню своими руками из досок: как поставить, установить, как ставить и делать, как крепить на крыше из бревна, досок, стропильная система своими руками

как поставить, установить, как ставить и делать, как крепить на крыше из бревна, досок, стропильная система своими руками

Содержание:

Выбираем форму крыши для бани
Определяемся с кровельной конструкцией
Монтируем мауэрлат
Строение каркаса — что нужно установить на баню
Как сделать и поставить стропила

Наличие бани на загородном участке уже давно перестало восприниматься, как что-то необычное: причиной является не только ее выдающиеся оздоровительные свойства, но и современные строительные технологии, позволяющие возвести это деревянное сооружение своими руками. При этом особое внимание следует уделить крыше, через которую происходит большинство теплопотерь.

Выбираем форму крыши для бани

Баней обычно является небольшая деревянная постройка из бревен или бруса. Лучше всего для этого использовать древесину хвойных деревьев – сосновую, кедровую или из лиственницы: для нее характерна высокая степень влагостойкости и наличие целебных свойств. На крышу приходится довольно большой процент от общей площади помещения, поэтому именно она является наиболее вероятным участком для утечек тепла из бани. Этому способствует также склонность теплого воздуху подниматься. Для того чтобы избежать значительных теплопотерь, важно знать, как сделать стропила на баню, и максимально правильно обустроить стропильную конструкцию.

Чаще всего на банях используются следующие виды крыши:

• Односкатные. В состав каркаса здесь входит только мауэрлат и стропила, формирующие поверхность единственного ската. В центральных регионах нашей страны наиболее оптимальным показателем для уклона односкатной крыши является 10-25 градусов. Достоинствами подобной конструкции является ее простота, экономичность и скорость процесса, как поставить стропила на баню. К недостаткам обычно относят проблемы с организацией удобного чердака.
• Двухскатные. В данном случае две плоскости образуют треугольную конфигурацию крыши, являющейся традиционной. Именно стропильная система двухскатной крыши для бани считается наиболее устойчивой по отношению к внешним природным воздействиям. Для того чтобы организовать естественный отвод талой и дождевой воды с поверхности крыши, для уклона скатов рекомендуется показатель 45-50 градусов. Однако следует приготовиться к большим затратам, так как сделать стропила на баню своими руками в этом случае на порядок сложнее.

Определяемся с кровельной конструкцией

Баня должна иметь крышу, надежно сохраняющую внутри помещения тепло. Это достигается уменьшением площади сруба, тогда его прогрев уходит на порядок меньше времени и топлива. Помещение дополнительно утепляют, что также снижает утечки тепла наружу.

Место размещения термоизоляции является критерием классификации кровельной конструкции:

• Холодная. Этот тип кровли предполагает проведение утепление не скатов, а пола на чердаке. Это помещение получается холодным, поэтому его в основном используют под кладовку. Чтобы утеплить пол, обычно применяется засыпная термоизоляция, способная не выпускать тепло изнутри нагретой бани.
• Теплая. Здесь утеплитель укладывается между стропильных скатов. Стоимость теплой крыши для бани из бревна на порядок дороже, да и времени на ее обустройство уходит больше, по сравнению с односкатной. Однако чердачное помещение получается теплым, что дает возможность разместить там комнату отдыха. Межстропильное пространство обычно оснащается минеральным утеплителем в форме плит или матов.

По мнению опытных строителей, на банях лучше использовать холодные кровли, из-за их способности хорошо сохранять тепло внутри банного помещения. В результат на прогрев бани уходит гораздо меньше времени.

Монтируем мауэрлат

Из-за значительного веса кровельной конструкции не рекомендуется монтировать стропила непосредственно на несущие стены. Для равномерного распределения нагрузки и предотвращения деформации опор перед тем, как поставить стропила на баню, верхняя часть коробки оснащается мауэрлатом. Данное название применяется к прочному ровному брусу, имеющему сечение 100х100 мм или 150х150 мм. Его устанавливают поверх сруба, чтобы смягчить нагрузку на стены со стороны стропил.

Монтаж мауэрлата включает в себя следующие шаги:

1. Распиловка опорного бруса на небольшие участки, по числу скатов кровли. За длину мауэрлата берется длина бани.
2. Для пропитки мауэрлата используется антисептическая жидкость глубокого проникновения. Для достижения позитивного эффекта пропитку желательно нанести в два слоя.
3. Местом укладки мауэрлата выступает верхний ряд несущих стен. Для фиксации используются металлические шпильки или анкерные болты. Точки крепления необходимо расположить так, чтобы они попали в межстропильное пространство, так как крепить стропила на баню в таком случае будет намного удобнее.
4. После установки мауэрлата начинается сборка стропильной кровельной конструкции.

В тех случаях, когда баня выполняется в виде сруба, то роль мауэрлата выполняют верхние венцы, для фиксации которых используются металлические скобы. На сложных и тяжелых кровлях без мауэрлата обойтись не получается.

Строение каркаса — что нужно установить на баню

Основа конструкции крыши – это стропильный каркас. Именно на него монтируется кровельное покрытие, вес которого равномерно распределяется между несущими элементами постройки. Кроме того, стропильный каркас является местом установки гидроизоляционной защиты.

В состав каркаса входят следующие элементы:

• Мауэрлат. С помощью этого опорного бруса достигается распределение веса и смягчение нагрузки на стены стропильных ног. Для его изготовления используется сосновый брус с квадратным сечением, поверх которого устанавливаются стропилины.
• Стойки. Речь идет о вертикальных опорных элементах, выполняющих поддерживающую функцию для конькового прогона или центра стропильной ноги. Данными деталями оснащаются только стропильные системы наслонного типа.
• Стропила. Перед тем, как сделать стропила на баню из досок, предварительно заготовляют доску 50х150 мм или 100х150 мм. Один конец ребром ставиться на мауэрлат, а другой упирается в поверхность второй парной ноги или конькового прогона.
• Подкосы. Речь идет о поддерживающих каркасных элементах, занимающих угловое положение по отношению к стропилинам. Это защищает ноги от прогибов из-за собственной массы.
• Затяжки. Применяются для попарного стягивания между собой стропильных ног, для компенсации распирающей нагрузки, направленной на несущие стены.

Как сделать и поставить стропила

Если проект бани предполагает наличие внутренней несущей перегородки, то применяется наслонная стропильная конструкция. В ее состав входит мауэрлат, вертикальные стойки, коньковый прогон и стропила. На стандартных постройках с несущими внешними стенами применяется более сложная висячая система, как делать стропила на баню.

Как правильно поставить стропила на баню своими руками:

1. Несущие стены по верхнему торцу оформляются опорным брусом и лежнем. Для их фиксации потребуются длинные металлические шпильки или анкерные болты.
2. Установка стоек поверх лежня. Для придания им вертикального положения во время установки используются специальные подпорки.
3. Укладка на стойках конькового прогона. По ходу этой процедуры нужно постоянно сверяться со строительным уровнем.
4. Установка стропил. Шаг установки – 60-120 см, что делает укладку утеплителя более удобной. Для фиксации стропил применяются гвозди, скобы, металлические накладки или ползуны.

Перед тем, как ставить стропила на баню, удобнее провести сборку ферм на земле. После этого готовая конструкция поднимается и устанавливается на мауэрлат.

Как сделать стропила для крыши бани

Из-за сумасшедшего ритма жизни, современный человек ищет наиболее оптимальный способ расслабиться. Кто-то отправляется в общественную баню, а кто-то – принимает решение построить ее на своем участке. Чаще всего, в качестве основного строительного материала, используется брус. Ведь он не только привлекателен внешне, но и сближает «человека асфальта» с природой. Построить баню из бревен не так уж и сложно: устанавливается фундамент, монтируются стены, строится крыша. Однако все так просто лишь на первый взгляд. Когда дело доходит до строительства крыши, многие владельцы будущей бани опускают руки, опасаясь различных сложностей. Ведь те, кто сталкиваются со строительством впервые, боятся самостоятельно возводить «скелет» будущей крыши – стропильную систему.

Не зря стропильную систему называют «кровельным скелетом». Именно стропила держат кровельный материал и позволяют распределить всевозможные нагрузки по всей площади. Именно от качества стропильной системы зависит насколько практичной и долговечной будет крыша над баней.

Прежде, чем приступать к монтажу стропильной системы, необходимо определиться, какой конфигурации будет крыша – односкатная или двускатная. После выбора конфигурации можно приступить к выбору кровельного материала. После этого провести все необходимые расчеты. При выполнении расчетов и составлении проекта необходимо учитывать временные и постоянные нагрузки.

Выбор материала для изготовления стропил

Для изготовления стропил используется деревянный брус или доска. Размер сечения будет известен после того как выполнены все необходимые расчеты. Следует помнить, что сечение бруса необходимо брать немного больше, с целью увеличения прочности. Длина стропил определяется исходя из теоремы Пифагора.

Установка потолочных балок

После того как стены будущей бани выстроены, первым шагом на пути к установке стропил, является монтаж потолочных балок. Основой для установки балок станут верхние два венца сооружения. Балки могут устанавливаться двумя способами:

• В венцах вырезаются сквозные отверстия и в них укладываются балки. Таким образом стена считается открытой, а концы балок выходят на улицу.
• В венцах вырезаются глухие отверстия, занимающие лишь часть бревна. В таком случае конец балки находится в деревянном бревне, и стена считается глухой.

Первый вариант является менее востребованным, ведь велико влияние атмосферных осадков на часть балки. В результате чего она станет непригодной и ее надежность будет значительно ниже.

От того, каким способом закреплены потолочные балки, зависит, каким способом будут крепиться стропила.

Возможные расположения стропил

Стропильная система для крыши бани может быть установлена следующими способами:

• Соединение с верхним венцом стен. Такой вид установки возможен в том случае, если после укладки потолочных балок образовалась глухая стена. В этом случае роль мауэрлата будет играть верхний венец стен. На бревнах делаются отметки, равные шагу стропил, и только после этого выполняется крепление стропильной системы.
• Соединение с потолочными балками. Данный вид соединения используется при укладке потолочных балок с выступающим краем на улицу. В таком случае для монтажа стропильной системы используются доски с сечением 50*150 мм. Длина доски должна быть подобрана таким образом, чтобы ее край выходил за пределы стен более, чем на 500 мм. Крепление стропильной ноги будет выполнено к концу потолочной балки.

Видео как устанавливать стропила на баню

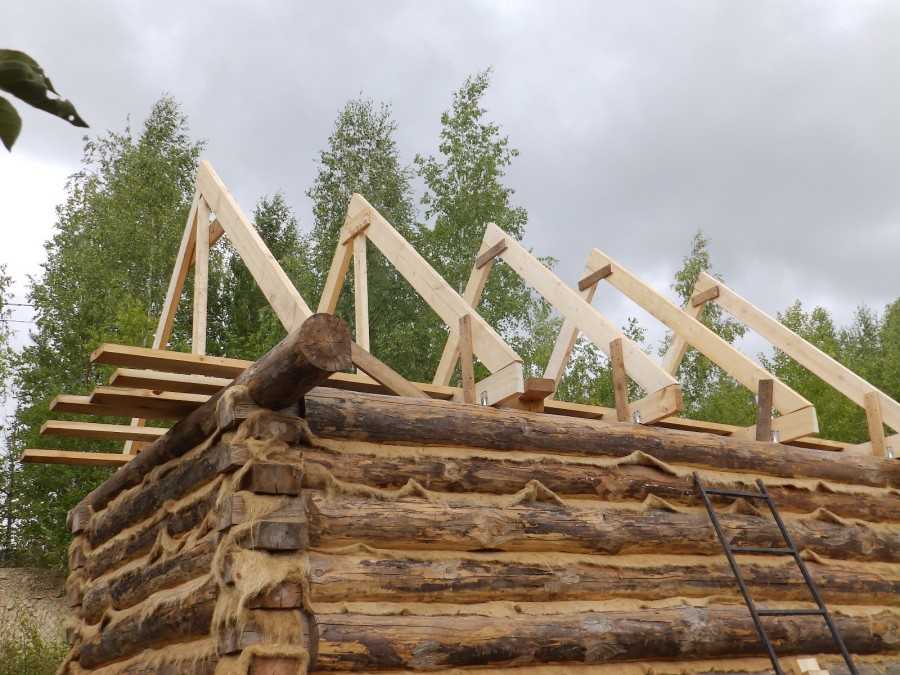

Установка стропил на сруб бани

Прежде, чем приступать к монтажу стропильной системы на сруб бани, все деревянные элементы необходимо обработать антипиреном и антисептиком. Это позволит уберечь будущую крышу от насекомых, плесени, микроорганизмов, а также от быстрого распространения огня в случае пожара.

Строительство стропильной системы может быть выполнено двумя способами. Первый способ: все части системы собираются и монтируются непосредственно на сооружении. Второй способ: фермы стропильной системы собираются на земле, после чего поднимаются на верхнюю часть бани и крепятся в таком виде. Вариант сбора стропильной системы наверху здания подходит в том случае, если стропила и дополнительные элементы имеют большой вес и габариты. Если же есть возможность использования специальной техники, то фермы лучше собирать на земле. Это намного легче и занимает меньше времени.

Стропильные системы делятся на два типа: висячие и наслонные. Висячие стропила используются только в том случае, если в бане нет стен. Если же в вашей бане есть только ограждающие конструкции, такой вариант идеально подойдет. В данном случае нагрузка будет передаваться верхнему венцу бани. Наслонные стропильные системы являются более распространенным вариантом. Нагрузка будет сосредоточена на коньковом прогоне или на стенах.

Висячие стропила

Для изготовления висячих стропил используется доска сечением 50*200 мм. Собирается такая стропильная система на земле, согласно следующей последовательности:

• Верхние концы стропил соединить друг с другом, используя болты или пластины из металла.
• Нижние части стропил отпилить под углом.
• Между стропилами устанавливается ригель.
• Готовые стропила поднимаются наверх бани.
• Установка начинается с крайних ферм. Необходимо закрепить ферму с помощью укосин, проверить на вертикальность, после чего стропило следует закрепить. После чистового крепления, укосину необходимо снять.
• По такому же принципу устанавливаются центральные фермы. Расстояние между фермами должно равняться 1 метру.
• Выполняется связка стропил между собой с помощью обрешетки.

Наслонные стропила

Сборку и установку наслонных стропил рекомендуется выполнять только после того, как будут выполнены все расчеты и выполнен проект. Ведь неправильно подобранная стропильная система может стать причиной того, что крыша не выдержит ветровую или снеговую нагрузку. Наслонные стропильные системы также рекомендуется доверить профессионалам, ведь для его возведения недостаточно теоретических знаний, необходим еще и опыт.

стропил против кровельных ферм
Armchair Builder :: Блог :: Стройте, ремонтируйте и ремонтируйте свой собственный дом. Экономьте деньги как строитель-собственник.

Переключить посты

А А+ А++

Михаил в Google +

Стропила для каркаса крыши

Когда дело доходит до строительства нового дома, что лучше использовать стропила или фермы крыши? Вам может быть интересно, в чем разница между этими двумя. Здесь мы обсудим плюсы и минусы каждого из них. Мы надеемся дать вам некоторые рекомендации относительно того, что лучше подойдет для вашего нового домашнего проекта.

Традиционные стропила

В старые времена все дома строились с традиционными стропилами (см. рисунок выше). Вы знаете, где вы используете размерные пиломатериалы (например, 2 × 8 или 2 × 10) для поддержки крыши. Доска на вершине, к которой крепятся стропила, называется коньковой доской. Горизонтальные элементы, расположенные примерно на полпути вниз, называются галстуками-воротниками. Эти хомуты служат для скрепления стропил и плоскостей крыши.

Постройте свой собственный небольшой дом за 165 тысяч долларов. Нажмите здесь, чтобы узнать подробности.

Стоимость

Так почему же сегодня в новых домах не так часто используют стропила? Это в первую очередь потому, что фермы крыши заменили стропила в большинстве проектов домов, потому что они дешевле. Фермы крыши имеют меньшие деревянные элементы, которые спроектированы так, чтобы обеспечить аналогичную прочность без использования дорогой древесины. На самом деле речь идет об эффективности как с материалами, так и с рабочей силой. Фермы изготавливаются на заводе-изготовителе, который обеспечивает контролируемую среду для получения продукции высочайшего качества. А поскольку многие из этих заводов автоматизированы, они могут построить фермы дешевле, чем установка стропил на месте.

Стропильные фермы

Экономия времени

Установка стропил на стройплощадке занимает гораздо больше времени, чем установка стропильных ферм. Опытные плотники могут установить кровельные фермы в среднем доме в США за день. С другой стороны, установка стропил может занять до недели.

Стропила для открытой конструкции

Одним из основных преимуществ использования стропил сегодня является свободное пространство, которое они создают. Если вы планируете создать сводчатое пространство, стропила помогут вам увеличить открытую площадь. Фермы могут создавать сводчатые потолки, но они не так эффективны при открытии пространства, как традиционные стропила.

Стропила также используются для создания открытой жилой площади. На картинке выше на самом деле будет шкаф в главной спальне над гаражом. Вы можете видеть, как стропила открывают пространство для максимального хранения. Единственная площадь, занимаемая стропилами, — это фактическая глубина каждого элемента. Изоляция будет проходить между стропилами, а гипсокартон будет нанесен непосредственно на лицевую сторону каждого элемента. Опять же, фермы могут создать такое же открытое пространство, но не так эффективно.

Сроки изготовления

Еще одним преимуществом использования стропил над фермами является время выполнения заказа. Стропильные системы крыши требуют проектирования и чертежей. Это может занять несколько недель. Поэтому, если у вас есть проект, который вы не планировали начинать, стропила могут помочь вам быстрее начать работу.

Стропила для небольших проектов

Когда объем работы небольшой, стропила зачастую являются единственным выходом. Например, если вы делаете небольшую пристройку к своему дому, возможно, не имеет смысла заниматься созданием дизайна и компоновки стропильной фермы. Гараж — еще один пример небольшого проекта, в котором вы можете просто использовать стропила.

 Удаленные проекты

Иногда имеет смысл использовать стропила в зависимости от местоположения вашего нового домашнего проекта. Если ваш участок находится на острове или высоко в горах, может быть трудно доставить фермы крыши на строительную площадку из-за их большого размера. В зависимости от конфигурации крыши фермы могут быть довольно длинными и широкими. Даже средний дом, построенный с фермами крыши, потребует для доставки груза шириной 18 колес.

Качество

Что касается качества, то между стропилами и стропильными фермами нет никакой разницы. Если вы не собираетесь использовать открытые стропила, конечный результат будет одинаковым, независимо от того, используете ли вы фермы крыши или стропила. Таким образом, ваше решение использовать один вместо другого действительно сводится к стоимости. Обязательно рассчитайте оба варианта как минимум трем плотникам, трем поставщикам пиломатериалов и трем компаниям по производству ферм. Попросите вашего плотника рассчитать стоимость крана для установки ферм крыши в предложении и убедитесь, что компании, производящие фермы, включают в свою цену стоимость доставки. Это должно позволить вам решить, подходят ли стропила для вашего проекта.

Вы думали о строительстве собственного дома? Обязательно ознакомьтесь с нашей страницей ресурсов о том, как построить собственный дом, где вы найдете множество бесплатных видео и статей о том, как это сделать. У нас также есть отличные ресурсы, которые ранее были доступны только профессиональным строителям. Эти продукты в Armchair Builder ESTORE сэкономят вам время и деньги на вашем новом доме или проекте.

Нет тегов

Как построить дом… 65 шагов

Двутавровые балки >>

Резка обычных стропил | JLC Online

Возвращаясь к основам , чтобы заложить прочную основу для следующего поколения строителей, JLC запускает новую серию основ для Training the Trades. Мы сосредоточимся на некоторых навыках, которые опытный плотник должен приобрести в течение своего первого года работы. Наша цель — предоставить учебник для людей, желающих войти в отрасль, а также переподготовку для ветеранов и инструмент, который бизнес-менеджеры могут использовать при обучении сотрудников. Мы рассмотрим навыки как каркаса, так и отделки, от разметки и резки общих элементов каркаса до навешивания дверей и обшивки. Мы поговорим о технических аспектах каждого компонента и рассмотрим базовую терминологию, которая имеет решающее значение для четкого и лаконичного общения на рабочем месте.

В этой первой части мы начнем с каркаса крыши:

Цель: Продемонстрировать основы расчета, разметки и обрезки обычных стропил либо для двускатной крыши, либо для односкатной крыши на крыльце или маленькое дополнение.

Необходимые навыки:

• Умение читать рулетку/линейку.
• Знакомство с использованием Speed ​​Square.
• Умение безопасно работать с циркулярной пилой.

Инструменты: Существует несколько подходов к выкладке стропил. Я расскажу о самом эффективном методе, который я нашел, который использует калькулятор Construction Master* и квадрат макета. Единственными другими инструментами, необходимыми для разметки, являются рулетка и острый карандаш.

Для резки стропила вам потребуется:

• Циркулярная пила
• Ручная пила или лобзик
• Защитные очки

*Для обзора калькулятора Construction Master посмотрите видео здесь.

Материалы
° Стропильный материал 2×6 (или больше)

Термины для стропил
Обычное стропило состоит из трех основных частей, с которыми вам необходимо ознакомиться: на верхнем конце стропила.

Найдите эти термины для стропил на рисунке ниже:

План стропила
Чтобы разметить стропило, вам необходимо знать уклон крыши и рассчитать длину стропила :

уклон крыши 900 наклон крыши, выраженный как отношение количества дюймов подъема (вертикальный ход) на каждый фут длины (горизонтальный ход). В нашем примере у нас есть крыша 7:12 — 7 дюймов подъема на каждый фут длины. В строительных калькуляторах уклон часто называют «шагом».

Пробег стропил — это горизонтальное расстояние, которое проходит стропила. На полной двускатной крыше это равно половине ширины здания минус половина толщины конька.

Расчет длины стропил

Ниже показана последовательность расчета длины стропил в Мастере строительства.
